高中物理实验：练习题使用螺旋测微器和游标卡尺
高中物理实验：练习题使用螺旋测微器和游标卡尺
高中物理实验：练习使用螺旋测微器和游标卡尺1、游标卡尺⑴10分度的游标卡尺：游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米位就读几（不能读某）。
其读数准确到。
⑵20分度的游标卡尺：游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘毫米。
其读数准确到。
⑶50分度的游标卡尺：游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。
这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。
这种卡尺的读数可以准确到。
如右图中被测圆柱体的直径为。
要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。
2、螺旋测微器固定刻度上的最小刻度为（在中线的上侧）；可动刻度每旋转一圈前进（或后退）。
在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表。
读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。
上图中的读数应该是。
5 020 25 15012345678900123456789103、巩固练习1.用游标卡尺测量摆球直径。
游标位置如右图所示，可知摆球直径是 mm。
2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 mm。
3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。
该工件的直径为 mm。
4.用螺旋测微器测圆柱体直径时，示数如下图所示，此示数为 mm。
5. 下左图为用游标为50分度的卡尺（测量值可准确到）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为 mm。
螺旋测微器和游标卡尺专项练习(含详细答案)
螺旋测微器和游标卡尺专项练习(含详细答案)520 25 15螺旋测微器和游标卡尺专项练习1.游标卡尺⑴10分度的游标卡尺。
游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。
其读数准确到0.1mm 。
⑵20分度的游标卡尺。
游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小0.05mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。
其读数准确到0.05mm 。
⑶50分度的游标卡尺。
游标上相邻两个刻度间的距离为0.98mm ，比主尺上相邻两个刻度间距离小0.02mm 。
这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。
这种卡尺的读数可以准确到0.02mm 。
如右图中被测圆柱体的直径为2.250cm 。
要注意：游标卡尺都是根据刻线对齐来读数的， 所0 1 2 3 4 5 6 7 8 9 012345678914.用螺旋测微器测圆柱体直径时，示数如右图，此示数为mm。
5.下左图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为mm。
6. 上右图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆柱的直径时，卡尺上的示数如图。
可读出圆柱的直径为mm。
7.下图所示，甲、乙游标卡尺的示数分别为甲图mm，乙图mm。
8.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：A．2.4cm B．2.37cm C．2.372cm D．2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是__ ___；用游标尺上有10个等分刻度的游标卡尺测量的结果是____ __。
高中物理游标卡尺和螺旋测微器专项练习题(有答案)
例6.是h=mm；
例7.用游标卡尺测量金属小球的直径。图为游标卡尺测量时示数，则金属球的直径d=cm；
例8.如图所示的三把，它们的游标尺自左至右分别为10等分、20等分、50等分，它们的读数依次为
高中物理游标卡尺和螺旋测微器专项练习题
例1.如图所示，用游标卡尺测得小球的直径，其读数为d=mm；
例2.使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝的直径是d=mm；
例3.用游标卡尺测量某物体的宽度，游标标尺的示数如图所示，其读数为L=mm；
例4.一位同学在实验中用螺旋测微器测量物体长度，得到结果如图所示，螺旋测微器示数为L=mm；
例13.如图所示，游标卡尺的示数为mm，螺旋测微器的示数为mm。
mm，mm，mm。
例9.游标卡尺读数和螺旋测微器的读数方法不一样，甲为游标卡尺，乙为螺旋测微器。
（1）图甲游标卡尺的读数为cm；
（2）图乙螺旋测微器的读数为mm；
例10.用螺旋测微器测圆金属丝直径d时，示数如图所示，此示数为mm。
例11.用螺旋测微器测量某物体的宽度的结果如图所示，则宽度d=mm。
例12.某同学用螺旋测微器和游标卡尺分别测量一物体的直径，则直径d=mm。
高中物理实验：游游标卡尺与螺旋测微器 使用与计数练习
读数为mm。
答案：物长=41mm-1.95mm*5=31.25mm，精度为0.05mm。
习题8. 一种新式游标卡尺的规格是25mm等分成20份，用新式游标卡尺测某一物体的长，测量时游标尺的示数如图，其读数是mm答案：物长=41mm-1.25mm*5=34.75mm。
精度为0.25mm。
习题9. 有一种游标卡尺的游标尺的规格是10mm等分成陷阱：弄清该尺是那种规格。
答案：角度=000300.951515.75-⨯=。
螺旋测微器又名千分尺，它是一种测量长度的工具。
读数时均以mm做单位，如需换算成其他单位，读数后再换算，末尾零不能舍弃。
工作原理：固定刻度的最小分度为0.5mm，可动尺每旋进一圈前进0.5mm，每转动一个分度，可动尺缩进0.01mm。
. 。
最终的读数小数点后应保留三位有效数多数螺旋测微器的固定刻度是上排刻度把下排刻度平分，个别情况下排把上（0.532mm,0.049mm，0.484mm（5.665mm， 3.375mm）（1.025mm，0.988mm）解析：这两个读数题容易错。
习题13. 一同学在某次实验中测量一物体长度，正确的记录结果为8.750cm，则该同读数 9.270mm 读数 5.804mm 读数 7.500mm用的测量工具为（C）A．可能为最小刻度为毫米的刻度尺 B．可能为20分度的游标卡尺C．一定不是50分度的游标卡尺 D．可能为螺旋测微器．，可动刻度一周共50小格。
当测微器螺杆与小习题15. 螺旋测微器的螺距为05mm砧并拢时，可动刻度的零刻线恰好与固定刻度的中央轴线重合。
今使可动刻度旋转90 ，则此时测微器的读数为________ mm。
答案：0.125mm 。
习题16. （2012年辽宁高考）某同学利用螺旋测微器测量一金属板的厚度。
该螺旋测微器校零时的示数如图（a）所示，测量金属板厚度时的示数如图（b）所示。
图（a）所示读数为____mm，图（b）所示读数为_____mm，所测金属板的厚度为____ mm。
实验一 练习使用游标卡尺和螺旋测微器
实验练习使用游标卡尺和螺旋测微器1.理解游标卡尺和螺旋测微器的工作原理.2.熟悉游标卡尺和螺旋测微器在使用时的注意事项.3.掌握游标卡尺和螺旋测微器的度数方法.一、知识回顾1.一般刻度尺的最小分度是，要使测量更精确一些，可以使用或.2.游标卡尺(1)构造及各部分用途如图所示，游标卡尺的主要部分是和一条可以沿着主尺滑动的.具体各部分的名称和主要用途是：○1主尺：用于读取游标尺刻度线对应的整毫米数;○2游标尺：用于读取对准主尺上某一条刻度线的游标尺上的刻度数；○3内侧量爪：用于测量内径；○4外侧量爪：用于测量外径；○5深度尺：用于测量深度；○6紧固螺钉：用于固定游标尺（2）精确度精确度是0.1 mm的游标卡尺，其游标尺10个小格的总长度是9 mm，也就是说，游标尺上每个小格只有mm.精确度是0.05 mm的游标卡尺，其游标尺20个小格的总长度是mm，也就是说，游标尺上每个小格只有0.95 mm.精确度是0.02 mm的游标卡尺，其游标尺50个小格的总长度是mm，也就是说，游标尺上每个小格只有mm.（3）读数原理○1由游标上0刻度线与主尺上0刻度线的对应位置读出整毫米数.○2由游标上第n根刻度线对准主尺上某一根刻度线读出整毫米刻度线以下的小数部分. ○3把上面的两部分读数相加，并按有效数字规则记录，即为被册物体长度的测量值.用公式表示为主尺读数+ ×精度=读数.3螺旋测微器（1）构造及各部分主要用途：如图所示，是常用的螺旋测微器（俗称千分尺）.它的小砧和固定刻度固定在框架上，旋钮、微调旋钮和可动刻度、测微螺杆连在一起，通过精密螺纹套在上面.(2)精密度精密螺纹的螺距是0.5 mm，即每旋转一周，测微螺杆前进或后退0.5 mm.可动刻度分成50等分，每一等分表示mm，即可动刻度每转过一等分，测微螺杆前进或后退mm，因此，从可动刻度旋转了多少个等分就知道长度变化了多少个0.01mm，所以螺旋测微器测量长度可精确到mm，螺旋测微器的量程一般为0~25 mm.(3)读数原理○1测量前旋进旋钮和微调旋钮，使侧微螺杆和小砧并拢，此时可动刻度的零刻度与固定刻度的轴向线应在固定刻度的0刻度线处对齐.若不重合，即存在零误差.如果可动刻度0刻度线在固定横线下方，则零误差为负，反之零误差为正.所测尺寸等于读数与零误差（正或负）的总和.○2测量时，以可动刻度的边缘为准，读出固定刻度上下刻度线总条数n（0.5 mm的整数倍n），再以固定刻度上下刻度线的分界线（中心线）为准，读出可动刻度上的刻度线条数k（包括估读数）.螺旋测微器测量长度L的普遍表达式为mm.二、注意事项游标卡尺1．游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。

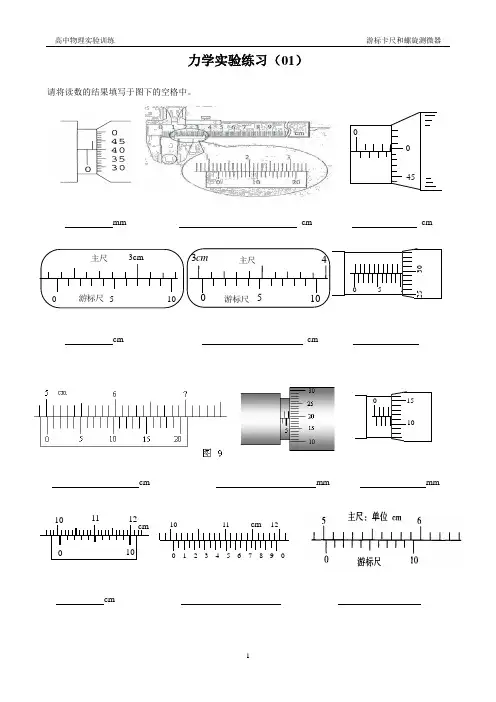

物理游标卡尺和螺旋测微器的读数
0 0 45请将读数的结果填写于图下的空格中。
mm cm cmcmcmcmmmmmcm0123456789010 11 12 cmmm mm mmmm mm mm（新型题）有一种新式游标卡尺，它的刻度与传统的游标卡尺明显不同．新式游标卡尺的刻线看起来很“稀疏”，使得读数显得清晰明了，便于使用者正确读取数据．通常游标卡尺的刻度有10分度、20分度、50分度三种规格；新式游标卡尺也有相应的三种，但刻度却是：19mm 等分成10份，39mm 等分成20份，99mm 等分成50份，以“39mm 等分成20份”的新式游标卡尺为例，如图所示． (a)它的准确度是____________mm ；(b)用它测量某物体的厚度，示数如图所示，正确的读数是___________mm ．3 4 5 6 7cm主尺 05101520游标尺0 0 45请将读数的结果填写于图下的空格中。
0.900 mm 1.240 cm 0.3995 cm2.37 cm3.03 cm 10.295mm5.015 cm 5.694mm 3.617 mm10.07 cm 100.55mm 50.2mm01234567890 10 11 12cm10.95mm 6.042mm 33.10mm0.900 mm 9.101 mm 16.60 mm10.55 mm 2.706 mm 50.15 mm（新型题）有一种新式游标卡尺，它的刻度与传统的游标卡尺明显不同．新式游标卡尺的刻线看起来很“稀疏”，使得读数显得清晰明了，便于使用者正确读取数据．通常游标卡尺的刻度有10分度、20分度、50分度三种规格；新式游标卡尺也有相应的三种，但刻度却是：19mm 等分成10份，39mm 等分成20份，99mm 等分成50份，以“39mm 等分成20份”的新式游标卡尺为例，如图所示． (a)它的准确度是______0.05______mm ；(b)用它测量某物体的厚度，示数如图所示，正确的读数是__31.25___mm ．3 4 5 6 7cm主尺 0 5 10 15 20 游标尺。
游标卡尺和螺旋测微器原理及练习题(有答案)
、游标卡尺的结构和作用以10分度游标卡尺为例说明。
如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0. 9毫米,比主尺相应小0.1毫米，根据游标尺和主尺的刻度错位可测量不足一毫米的长度。
主尺和游标尺 上对应的一等份差值，叫做精确度，它体现了测量的准确程度。
游标卡尺正是利用主尺和游标尺上每一小格只差， 来达到提高精确度的目的，这种方法叫做示差法。
如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测 物体的长度： L L dc L bc 6mm 6 0.9mm 6 0.1mm 6 精确度同理，当游标上第 n 条刻线与主尺上的某一条刻线对齐时，被测物体长度为L n 精确度三、游标卡尺的读数1、确认游标格数，算出游标卡尺精确度： 一 110分度游标卡尺精确度为 mm 0.1mm ； 10一 120分度游标卡尺精确度为mm 0.05mm ； 202、从主尺读出游标尺零刻线前的毫米数L1 ；4、测量结果L L 1 L 2 L 1 n 精确度，对于不同规格的游标卡尺读数方法如下表所示:游标尺(mm)精度 测量结果(游标尺上第n 条刻度线与主 刻度格数 刻度总长度 每小格与1毫米差(mm) 尺上的某刻度线对齐时)(mm) 10 9 0.1 0.1 主尺上读的毫米数+ 0.1 n 20 19 0.05 0.05 主尺上读的毫米数+ 0.05 n 50490.020.02主尺上读的毫米数+ 0.02 n5、注意单位和有效数字 “ 0”游标尺不需要估读。
游标卡尺原理及练习题内测量爪尺身紧周螺钉 主尺/深度尺賊痂血曲讷皿诚涮讪曲I 哋刪*游标尺外测量爪二、游标卡尺的原理> 1LL 11 j ,I I1 r 0m TH 5 i I | 0 50分度游标卡尺精确度为mm 0.02mm ；503、看游标尺上第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是 L2 n 精确度，得游标尺示数L 2；四、练习题：1.有一游标卡尺，主尺的最小分度是1mm游标上有20个小的等分刻度。
高中物理游标卡尺和螺旋测微器专项练习新人教版选修3
物理游标卡尺和螺旋测微器专项练习1.游标卡尺⑴10分度的游标卡尺。
游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。
其读数准确到0.1mm 。
⑵20分度的游标卡尺。
游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小0.05mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。
其读数准确到0.05mm 。
⑶50分度的游标卡尺。
游标上相邻两个刻度间的距离为0.98mm ，比主尺上相邻两个刻度间距离小0.02mm 。
这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。
这种卡尺的读数可以准确到0.02mm 。
如右图中被测圆柱体的直径为2.250cm 。
要注意：游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。
2.螺旋测微器固定刻度上的最小刻度为0.5mm （在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm 。
在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm 。
读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。
上图中的读数应该是6.702mm 。
3.巩固练习1.用游标卡尺测量摆球直径。
游标位置如右图所示， 可知摆球直径是 mm 。
2.有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 mm 。
3. 一游标卡尺的主尺最小分度为1mm ，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。
该工件的直径为___________mm 。
游标卡尺与螺旋测微器读数练习题
遊標卡尺與螺旋測微器讀數練習題
一、遊標卡尺
1.用遊標卡尺測量擺球直徑。
遊標位置如右圖所示，可知擺球直徑是 mm
2. 有一遊標卡尺，主尺の最小分度是1mm，遊標上有20個小の等分刻度。
用它測量一工件の長度，如下左圖所示，圖示の讀數是 mm。
3.下左圖為用遊標為50分度の卡尺測定某圓筒の內徑時，卡尺上の示數如圖可讀出圓筒の內徑為mm。
二、螺旋測微器
1. 用螺旋測微器測圓柱體直徑時，示數如右圖，此示數為mm。
2. 下圖所示，甲、乙遊標卡尺の示數分別為甲圖mm，乙圖mm。
3. 下圖是用螺旋測微器測量三根金屬棒直徑の示意圖，從左到右三根金屬棒の直徑依次為：mm、mm、mm。
讀數公式：遊標卡尺：主尺讀數+分尺讀數X精度=讀數（不估讀）
螺旋測微器：主尺讀數+分尺讀數X精度=讀數（估讀一位）。
游标卡尺和螺旋测微器-练习题
15 20 5 100 5 10 010 0 11 12 12cm 0 5 10 20 25 15 图乙 2014年第二学期零件测量期中试卷姓名 班级1、如图是用一主尺最小分度为1mm ，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。
可以读出此工件的长度为_____mm 。
如图是用螺旋测微器测量某一圆筒内径时的示数，此读数应为 mm 。
题1-1 题1-2 题2-12、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。
用游标卡尺可以测量某些工件的外径。
在测量时，示数如图乙所示，则读数分别为_______mm 。
3、用游标卡尺测量某一物体的厚度，如图所示，正确的读数是 mm 。
题2-2 题34、用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为_______mm 。
测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm 。
5、一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是 cm ；该同学用螺旋测微器测量小零件的厚度时螺旋测微器上的示数如图乙所示，则小零件的厚度为 cm ．题60 10 20 0 1 2 3 4 56、读出螺旋测微器读数为________mm．题8题7题97、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm。
用它测量某物体长度，卡尺示数如图所示，则该物体的长度是____cm。
8、用游标卡尺测量摆球直径。
游标位置如右图所示，可知摆球直径是 mm。
9、有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 mm。
题11 题12 题13 10、一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。
该工件的直径为_______mm。
11、用螺旋测微器测圆柱体直径时，示数如右图，此示数为 mm。
游标卡尺和螺旋测微器原理及练习题(有答案)
游标卡尺原理及练习题一、游标卡尺的结构和作用二、游标卡尺的原理以10分度游标卡尺为例说明。
如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0. 9毫米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。
主尺和游标尺上对应的一等份差值，叫做精确度，它体现了测量的准确程度。
游标卡尺正是利用主尺和游标尺上每一小格只差，来达到提高精确度的目的，这种方法叫做示差法。
如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测物体的长度：精确度⨯=⨯=⨯-=-=∆61.069.066mmmmmmLLLbcdc同理，当游标上第n条刻线与主尺上的某一条刻线对齐时，被测物体长度为精确度⨯=∆nL三、游标卡尺的读数1、确认游标格数,算出游标卡尺精确度：10分度游标卡尺精确度为mmmm1.0101=；20分度游标卡尺精确度为mmmm05.0201=；50分度游标卡尺精确度为mmmm02.0501=；2、从主尺读出游标尺零刻线前的毫米数1L；3、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是精确度⨯=nL2,得游标尺示数L2；4、测量结果精确度⨯+=+=nLLLL121，对于不同规格的游标卡尺读数方法如下表所示：游标尺(mm)精度(mm)测量结果(游标尺上第n条刻度线与主尺上的某刻度线对齐时)(mm)刻度格数刻度总长度每小格与1毫米差1090.10.1主尺上读的毫米数＋0.1 n20190.050.05主尺上读的毫米数＋0.05 n50490.020.02主尺上读的毫米数＋0.02 n5、注意单位和有效数字“0”游标尺不需要估读。
四、练习题：1.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 mm。
答案：104.00mm2.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。
新人教版高中物理必修三第十一章第3节第1课时实验：游标卡尺与螺旋测微器
练习使用游标卡尺及螺旋测微器
天下行走_XZ
知识总结
夯实基础
一、游标卡尺 1．结构：A 主尺、B 游标尺、C 外测量爪、D 内测量爪、E 尺 身、F 紧固螺钉。 2．原理：利用主尺的最小分度与游标尺的最小分度的差值制成。 不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺 上的同样多的小等分刻度少 1 mm。
甲
答案：60.10 4.20
乙
任务二：螺旋测微器读数 [例 2]某同学利用螺旋测微器分别测量一圆柱体工件的高度，测量结 果如图所示。该工件的高度为________mm。
答案：6.861
[变式训练 2-1]使用螺旋测微器测量金属丝的直径，示数如图所示， 则金属丝的直径是________mm。
答案：2.140
[变式训练 2-1]分别写出下列图中的读数。
答案：0.049mm 0.990mm 1.025mm 2.989mm
谢谢观看！
答案：1.220
[变式训练 1-1]如图甲、乙所示的两把游标卡尺，它们的游标尺分别 为 9 mm 长 10 等分、19 mm 长 20 等分，则读数依次为________mm、 ________mm。
甲
乙
答案：17.5 23.35源自[变式训练 1-2]某同学测定一金属杆的长度和直径，示数如图甲、乙 所示，则该金属杆的长度和直径分别为________cm 和________mm。
3．读数：固定刻度 B 上读出整半毫米数 x，可动刻度 E 上读出 不 够 半 毫 米 部 分 L( 估 读 一 位 ) ， 则 读 数 结 果 为 x ＋ L ( 估 读 一 位)×0.01(mm)。
研析考点
重难突破
任务一：游标卡尺读数
游标卡尺和螺旋测微器_练习题
15 20 5 10 0 5 10 010 0 11 12 12cm 0 5 10 20 25 15 图乙 2014年第二学期零件测量期中试卷姓名 班级1、如图是用一主尺最小分度为1mm ，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。
可以读出此工件的长度为_____mm 。
如图是用螺旋测微器测量某一圆筒内径时的示数，此读数应为 mm 。
题1-1 题1-2 题2-12、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。
用游标卡尺可以测量某些工件的外径。
在测量时，示数如图乙所示，则读数分别为_______mm 。
3、用游标卡尺测量某一物体的厚度，如图所示，正确的读数是 mm 。
题2-2 题34、用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为_______mm 。
测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm 。
5、一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是 cm ；该同学用螺旋测微器测量小零件的厚度时螺旋测微器上的示数如图乙所示，则小零件的厚度为 cm ．题60 10 20 0 1 2 3 4 56、读出螺旋测微器读数为________mm．题8题7题97、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm。
用它测量某物体长度，卡尺示数如图所示，则该物体的长度是____cm。
8、用游标卡尺测量摆球直径。
游标位置如右图所示，可知摆球直径是 mm。
9、有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 mm。
题11 题12 题13 10、一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。
该工件的直径为_______mm。
11、用螺旋测微器测圆柱体直径时，示数如右图，此示数为 mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

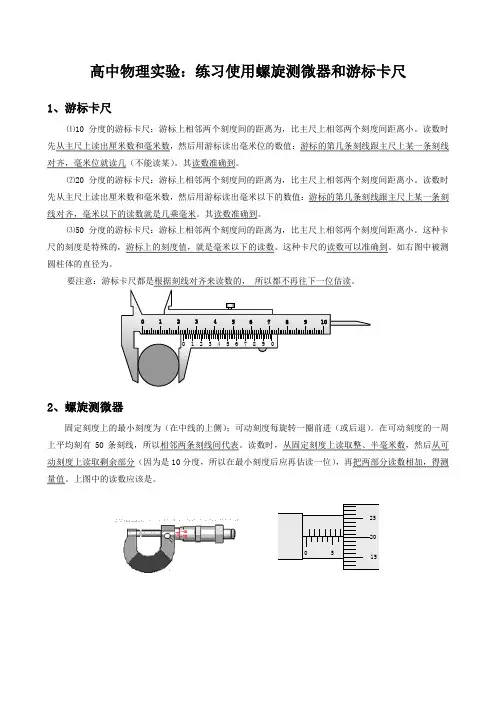

高中物理实验：练习使用螺旋测微器和游标卡尺
1、游标卡尺
⑴10分度的游标卡尺：游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米位就读几（不能读某）。
其读数准确到。
⑵20分度的游标卡尺：游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘毫米。
其读数准确到。
⑶50分度的游标卡尺：游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。
这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。
这种卡尺的读数可以准确到。
如右图中被测圆柱体的直径为。
要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。
2、螺旋测微器
固定刻度上的最小刻度为（在中线的上侧）；可动刻度每旋转一圈前进（或后退）。
在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表。
读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。
上图中的读数应该是。
;
5 020 25 15
0，
12345678…
9
012345^7891
3、巩固练习
1.用游标卡尺测量摆球直径。
游标位置如右图所示，
可知摆球直径是mm。
2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是mm。
'
3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。
该工件的直径为mm。
4.用螺旋测微器测圆柱体直径时，示数如下图所示，此示数为mm。
5. 下左图为用游标为50分度的卡尺（测量值可准确到）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为mm。
*
6. 上右图为用游标为50分度的卡尺（测量值可准确到）测定某圆柱的直径时，卡尺上的示
数如图。
可读出圆柱的直径为mm。
7.下图所示，甲、乙游标卡尺的示数分别为甲图mm
，乙图mm。
'
8.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：
A．B．C．D．
其中，用最小分度值为厘米的刻度尺测量的结果是_ A _；用游标尺上有10个等分刻度的游标卡尺测量的结果是___B___。
（2）一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L=_______ m。
9.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：
mm、mm、mm。
\
10.游标卡尺读数为___________，螺旋测微
器的读数为。
1520
510
20
25
30
15
10
01234567890
01234567891
例如第31条对齐
11.
读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为 mm.；螺旋测微器的读数为 mm.
12.下图中50分度游标卡尺和螺旋测微器的读数分别为和。
'
#
13.图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为 mm ，乙：读数为 mm
14.在“用双缝干涉测光的波长”的实验中；测量头装置如下图所示，调节分划板的位置，使分划板中心刻线对齐某亮条纹的中心，此时螺旋测微器的读数是 mm.转动手轮，使分划板中心刻线向一侧移动到另一条亮条纹的中心位置，由螺旋测微器再读出一读数.若实验测得第一条到第三条亮条纹中心间的距离Δx ＝ mm ，已知双缝间距d ＝ mm ，双缝到屏的距离为L= m ，则对应的光波波长λ＝ nm.
15.（1）使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为 cm ； （2）从图中读出金属丝的直径为 mm 。
%
012345
6
9
cm
0 5 10 25
30
16.读出游标卡尺和螺旋测微器的读数：
⑴读数为
_________cm ； ⑵读数为 cm ．
)
《
17.图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数. 甲：读数为__ __mm ；乙：读数为.
18.某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下左图所示，则该金属丝的直径d = mm 。
另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下右图所示，则该工件的长度L = cm 。
5
10
5
6 乙
25 20 15
19.图一中螺旋测微器读数为__________mm。
图二中游标卡尺（游标尺上有50个等分刻度）读数为_________cm。
