抗浮锚杆设计方案--新规范2.18
抗浮锚杆方案
![抗浮锚杆方案](https://img.taocdn.com/s3/m/3862972cbcd126fff7050bfe.png)
目录一、编制依据 (2)二、工程概况 (2)2.1工程概况 (2)2.2相关地质条件 (2)三、抗浮锚杆设计方案 (4)四、抗浮锚杆施工方案 (4)4.1抗浮锚杆施工工艺流程 (4)4.2施工工艺要点 (4)4.3施工进度 (5)4.4抗浮锚杆的检测 (5)五、质量要求及保证措施 (5)5.1质量保证体系 (5)5.2质量要求 (6)5.3质量保证措施 (7)六、安全施工保证措施 (10)6.1安全保证体系 (10)6.2安全管理重点 (10)6.3安全管理措施 (11)6.4文明施工管理及环保措施 (11)一、编制依据1、《岩土工程勘察报告》2、《抗拔锚杆施工图纸》;3、《岩土工程勘察规范》〈GB 50021-2001〉;4、《建筑地基基础设计规范》〈GB50007-2002〉;5、《北京地区建筑地基基础勘察设计规范》〈GBJ11-501-2009〉;6、《建筑桩基技术规范》〈JGJ94-2008〉;7、《混凝土结构设计规范》GB50010-2002。
二、工程概况2.1工程概况拟建场地位于北京市朝阳区太阳宫乡,北四环望京桥南,太阳宫中路西侧。
本工程由北京太阳宫房地产开发有限公司投资建设,设计单位为北京清城华筑建筑设计研究院有限公司,中国对外建设总公司施工。
抗拔锚杆施工部位为游泳池底板部位。
2.2相关地质条件2.2.1工程地质概况根据勘察报告,勘探深度(20.0m)范围内的地层划分为人工填土层和一般第四纪冲洪积层,报告中各地层编号方式见表2-1“地层编号说明表”。
表2-1地层编号说明表各土层的分布及深度详见附图表5~19“工程地质剖面图”,详细描述见勘察报告附图表20~22“各土层主要物理力学性质指标综合统计表”中数值采用。
2.2.2水文地质概况勘察期间钻探深度范围内观测到两层地下水,具体水位观测情况详见附图表3~4 “地下水位深度标高一览表”及表2-2“地下水位观测情况一览表”。
表2-2 地下水位观测情况一览表第一层地下水类型为上层滞水,以农田灌溉和大气降水等为主要补给方式,以蒸发为主要排泄方式,地下水位变化无规律,受人为活动影响较大。
抗浮锚杆方案
![抗浮锚杆方案](https://img.taocdn.com/s3/m/ea7a83c8fad6195f302ba664.png)
目录第一章施工条件一、编制依据二、工程概况三、地层概况四、水文地质情况第二章抗浮桩(锚杆)设计与基本试验一、抗浮锚杆结构设计主要参数二、抗浮锚杆拉力设计参数三、抗浮锚杆基本试验第三章施工组织和措施一、施工准备二、施工进度安排三、抗浮桩锚杆施工工艺流程、技术参数四、排污措施五、应急措施六、成品保护措施七、施工组织措施第四章工程施工质量保证措施一、质量控制措施二、质量保证具体内容三、材料质量要求及节约措施第五章文明施工与安全措施一、安全生产、文明施工二、安全保证体系及措施三、环保文明施工保证体系及措施一、施工条件1、编制依据1.1《建筑地基基础设计规范》(GB50007-2002)1.2《岩土锚杆(索)技术规程》(CECS22:2005)1.3《高层建筑岩土工程勘察规程》(JGJ72-2004)1.4《土层锚杆设计与施工规范》(CECS22:90)1.5工程抗浮锚杆工程设计图纸及技术核定单等1.6现场踏勘情况8、防水、防腐1)清理锚桩头、与建筑基础防水施工一起做好抗浮锚杆的防水施工;对穿过底板防水层的锚杆,该部位的防水做法,须与防水专业公司讨论,另外绘制节点大样图。
2)锚杆头外露钢绞线用防腐树脂、砂浆封闭,承压板用防锈漆及沥青材料涂刷,进行防锈、防腐处理;3)防止锚杆构造锈蚀发生,对定中中心装置、定位架等,外涂防锈漆。
4)对穿过底板的预应力钢绞线防水措施,如果采用预埋止水钢套管技术,有可能会产生地下水从钢管内壁渗出的隐患。
根据我方的施工经验,建议采用在钢绞线部位缠绕P201遇水膨胀橡胶,具体详见附图。
5)根据设计意见,为了避免底板上层钢筋影响张拉锚具的安装,张拉端锚具改设置在底板上部。
在施工完毕后,对钢绞线和承压板按上述方法进行防腐后,立即用C40混凝土进行封闭锚头,详见附图。
9、施工注意事项:1)钢绞线应无损伤,并应调直、除锈。
同一孔的钢绞线必须等长,切断后的钢绞线两端应用铁丝捆扎牢固。
2)钢绞线的选择试验(选择试验、验收试验),质量的要求以及锚索的张拉等,应严格按有关规范、规程进行,禁止盲目操作,以免发生危险。
抗浮锚杆专项施工方案范本
![抗浮锚杆专项施工方案范本](https://img.taocdn.com/s3/m/5564158eba4cf7ec4afe04a1b0717fd5360cb2f3.png)
抗浮锚杆专项施工方案范本1. 引言本方案旨在规范抗浮锚杆的施工工艺和施工流程,确保施工质量,提高工程安全性。
本方案适用于抗浮锚杆施工工程。
2. 施工准备2.1 材料准备施工前准备所需材料如下:•抗浮锚杆:规格、数量、强度等符合设计要求的抗浮锚杆。
•碎石或混凝土:用于填充锚杆孔洞和加固基底。
•锚固液:用于固定抗浮锚杆。
2.2 施工人员准备施工所需人员包括但不限于:•抗浮锚杆工•挖掘工•碎石填充工•混凝土工•检测人员2.3 施工设备准备施工所需设备包括但不限于:•挖掘机•打孔机•混凝土搅拌机•水平仪3. 施工步骤3.1 孔洞准备1.根据设计要求,在需要固定抗浮锚杆的位置进行挖掘。
2.挖掘孔洞的尺寸和形状应符合设计要求。
3.挖掘孔洞时要保持孔壁平整,防止土体塌方。
3.2 抗浮锚杆安装1.清理孔洞内的杂物和泥土,确保孔洞清洁。
2.根据设计要求切割抗浮锚杆,保证长度符合要求。
3.在抗浮锚杆的末端固定好锚固头,用力进行拧紧。
4.将抗浮锚杆控制下降到孔洞中,确保锚固头处于孔洞底部。
5.按照设计要求在孔洞内加入适量的碎石或混凝土,填充孔洞。
6.用水平仪检测抗浮锚杆的垂直度和水平度,调整需要时。
3.3 锚固固化1.在孔洞填充碎石或混凝土后,注入锚固液。
2.锚固液注入时要均匀、连续地进行,确保填充充实。
3.等待锚固液固化,时间根据设计要求而定。
4.使用检测设备对固化后的抗浮锚杆进行检测,确认施工质量。
4. 安全注意事项在施工过程中,应注意以下安全事项:•施工人员应佩戴必要的个人防护装备,如安全帽、工作服、防滑鞋等。
•施工前要对施工现场进行安全检查,确保施工区域没有危险隐患。
•施工过程中应注意自身安全,避免发生坠落、触电等意外事故。
•施工设备应定期检查和维护,确保其正常运行。
•如果发现施工过程中有紧急情况,应立即采取措施保护现场和人员安全。
5. 施工质量控制为确保施工质量,应进行以下质量控制措施:•使用合格的抗浮锚杆和材料。
抗浮锚杆施工方案

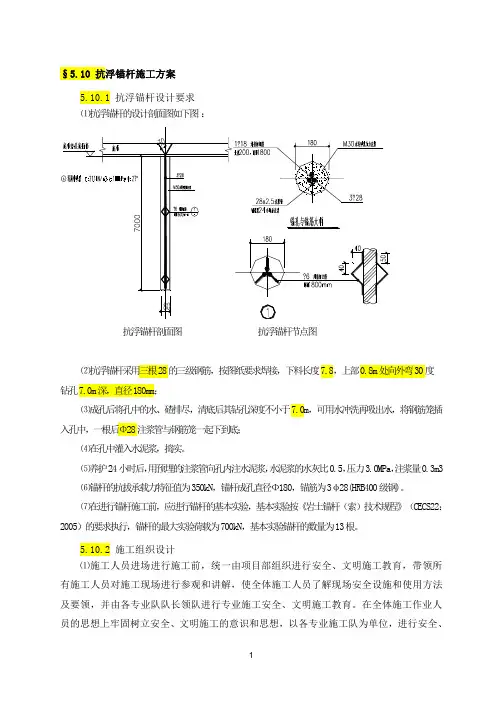

![抗浮锚杆施工方案](https://img.taocdn.com/s3/m/8166ca1710a6f524ccbf8599.png)
§5.10 抗浮锚杆施工方案5.10.1 抗浮锚杆设计要求⑴抗浮锚杆的设计剖面图如下图:抗浮锚杆剖面图抗浮锚杆节点图⑵抗浮锚杆采用三根28的三级钢筋,按图纸要求焊接,下料长度7.8,上部0.8m处向外弯30度钻孔7.0m深,直径180mm;⑶成孔后将孔中的水、碴排尽,清底后其钻孔深度不小于7.0m,可用水冲洗再吸出水,将钢筋笼插入孔中,一根后Φ28注浆管与钢筋笼一起下到底;⑷在孔中灌入水泥浆,捣实。
⑸养护24小时后,用预埋的注浆管向孔内注水泥浆,水泥浆的水灰比0.5,压力3.0MPa,注浆量0.3m3⑹锚杆的抗拔承载力特征值为350kN,锚杆成孔直径Φ180,锚筋为3φ28(HRB400级钢)。
⑺在进行锚杆施工前,应进行锚杆的基本实验,基本实验按《岩土锚杆(索)技术规程》(CECS22:2005)的要求执行,锚杆的最大实验荷载为700kN,基本实验锚杆的数量为13根。
5.10.2 施工组织设计⑴施工人员进场进行施工前,统一由项目部组织进行安全、文明施工教育,带领所有施工人员对施工现场进行参观和讲解,使全体施工人员了解现场安全设施和使用方法及要领,并由各专业队队长领队进行专业施工安全、文明施工教育。
在全体施工作业人员的思想上牢固树立安全、文明施工的意识和思想,以各专业施工队为单位,进行安全、文明施工教育考核。
经考核合格后由项目部质安部与其签订《安全生产协议》,同时所有施工人员每人均须同专业队和项目部签订《安全、文明生产保证书》。
经“三级文明生产教育学习和考核后,施工人员才能进入生产作业班组进行现场作业施工。
⑵分项工程质量评定是分项工程转序的重要依据,凡达不到质量评定标准和质量计划评定目标的分项不得转入下一道工序的施工。
⑶分项工程质量评定执行国家现行质量检验评定标准,由分项施工负责人评定,专职质量管理员核定,评定资料真实、准确、清晰。
⑷项目工程师每周组织一次质量综合检查,由各相关科室和班组负责人参与,按质量计划,并对照评定标准和验收规范,对各分项工程的质量状况作出评价,并有详细的书面记录。
抗浮锚杆施工方案
![抗浮锚杆施工方案](https://img.taocdn.com/s3/m/79b980f9c0c708a1284ac850ad02de80d5d8065f.png)
抗浮锚杆施工方案
一、工程概况
1 根据设计,本工程地下室塔楼以外地下室底板下设置了抗浮锚杆,共约1962根,间距1500mm×1500mm,锚孔直径150 mm,锚杆采用4根Φ28钢筋,M30水泥砂浆灌孔,抗浮锚杆分布示意图如下图1所示,抗浮锚杆大样如下图2所示。
2 设计要求
1)锚杆间距为1500×1500,锚杆入中风化或微风化不小于6m。
2)采用静载试验的方法检查锚杆的抗拔力,单根锚杆的设计抗拔力特征值为450kN。
图1 抗浮锚杆分布示意图图2 抗浮锚杆大样图
二、施工流程
1 施工区域划分
根据设计图纸,锚杆共有1965根,将锚杆施工分为4个施工区域施工。
由于地下室结构施工阶段工期非常紧张,将加大资源投入、分区合理安排施工,确保施工进度。
具体分区见下图3。
2 施工流程
图3 施工区划分图 图4 抗浮锚杆施工流程
三、 施工方法。
抗浮锚杆专项工程方案
![抗浮锚杆专项工程方案](https://img.taocdn.com/s3/m/d6f6196a657d27284b73f242336c1eb91a3733ee.png)
抗浮锚杆专项工程方案
1. 方案目的
本方案旨在解决抗浮锚杆专项工程的相关问题,确保项目顺利
进行,减少工程风险。
2. 方案背景
在一些特定的工程场景中,土层的抗力不足可能导致锚杆浮起,影响工程的稳定性和安全性。
为了解决这个问题,我们制定了以下
的抗浮锚杆专项工程方案。
3. 方案内容
3.1 地质勘察
首先,进行详细的地质勘察,确保对工程区域的地质情况有全
面了解。
勘察过程中应注重测定地层的强度和稳定性等参数。
3.2 锚杆设计
根据地质勘察结果,我们将采取相应的措施设计抗浮锚杆。
锚
杆的设计要考虑土壤的粘聚力、内摩擦角以及锚杆的长度和直径等
参数,确保锚杆能够有效地抵抗浮动力。
3.3 施工措施
在施工过程中,需要严格按照设计要求进行锚杆的埋设。
锚杆要充分与地层接触,确保其能够发挥最大的抗浮效果。
同时,在施工过程中要注意防止锚杆受到外力破坏。
3.4 监测和维护
完成锚杆的施工后,需要进行定期的监测和维护工作,确保锚杆的稳定性。
监测工作可以通过传感器等技术手段来实现,及时发现问题并采取相应的措施。
4. 方案效果评估
对于抗浮锚杆专项工程方案的效果评估应包括锚杆的抗浮稳定性和工程的稳定性等方面。
通过监测数据的分析,评估方案的有效性,并及时调整和改进方案。
5. 总结
抗浮锚杆专项工程方案通过地质勘察、锚杆设计、施工措施和监测维护等方面的综合措施,可以有效解决锚杆浮动的问题,保证
工程的稳定性和安全性。
方案的实施需要严格按照设计要求进行,并进行定期的监测和维护工作,以确保方案的有效性。
抗浮锚杆设计抗浮锚杆设计.doc
![抗浮锚杆设计抗浮锚杆设计.doc](https://img.taocdn.com/s3/m/e105b53d4a7302768f993927.png)
目录1.抗浮锚杆设计................................................................................................................................................ 21.1工程概况............................................................................................................................................. 21.2设计单位提供的技术要求................................................................................................................. 21.3设计依据............................................................................................................................................. 21.4地层及水文地质条件......................................................................................................................... 31.4.1地层................................................................................................................................................. 31.4.2地下水............................................................................................................................................. 51.5抗浮锚杆间距及布置方法................................................................................................................. 61.6锚杆直径与长度................................................................................................................................. 62 抗浮锚杆检测................................................................................................................................................ 93 抗浮锚杆施工要求........................................................................................................................................ 93.1 施工方法与特点................................................................................................................................ 93.2 施工工艺流程................................................................................................................................ 103.3 操作过程及技术要求.................................................................................................................... 101.抗浮锚杆设计1.1工程概况成都九蓉房地产开发有限公司拟建香年广场项目场地位于成都市区南部规划新区天府大道西侧,场地标高484.66~485.99m,高差1.33m,地形较平坦。
抗浮锚杆技术方案及施工组织设计
![抗浮锚杆技术方案及施工组织设计](https://img.taocdn.com/s3/m/4f356b6f76232f60ddccda38376baf1ffc4fe3ca.png)
抗浮锚杆技术方案及施工组织设计一、抗浮锚杆技术方案1. 技术原理在满足一定的要求下,通过在地层中设置浮力体,对地下结构进行固定。
采用抗浮锚杆技术可以达到以下几个方面的效果:(1)增加地下结构的稳定性。
(2)减轻地下结构所受的浮升力。
(3)防止地下结构由于地面、水位等原因受到的移位和变形。
2. 工程实施方案(1)确定抗浮杆位置和数量。
根据现场情况确定抗浮杆的位置和数量,一般来讲,抗浮杆的数量需要满足地下结构的重力和地面的载荷以及水位的压力,以此来保证地下结构不会受到浮升力的影响。
(2)进行抗浮杆的钻孔。
根据设计要求和工程要求进行钻孔,根据实际情况选用适当的钻机进行操作。
在此过程中,需要注意保护钻孔的质量和钻孔位置的精度。
(3)安装抗浮杆。
将抗浮杆由人员提升到钻孔孔底,将抗浮杆安装到预先安装好的锚固器上。
根据设计要求进行锚固固定。
每个抗浮杆的锚固点需要进行多次钢绞线的紧固以达到预期的效果。
(4)浮力体设置。
在现场根据设计要求进行浮力体的设置,以此来提供合理的浮力,达到减轻地下结构所受的浮升力的效果。
在设置浮力体时,需要注意保证浮力体的数量和位置,并且保证浮力体的固定和耐久性。
3. 质量控制(1)钻孔的质量控制,包括钻孔位置和精度等。
(2)抗浮杆的质量控制,包括抗浮杆的长度、钢绞线的紧固程度等。
(3)浮力体的质量控制,包括浮力体的数量、位置和固定的耐久性等。
二、施工组织设计1. 组织人员施工人员应严格按照国家规定的标准进行培训,从事抗浮锚杆的施工人员需要持相关的职业资格证书。
同时需要具备以下几方面的素质:(1)严格遵守安全生产规定,忠于职守,勇于担当。
(2)能熟练、安全地操作施工设备。
(3)有较强的沟通能力和团队合作精神。
2. 施工设备(1)钻孔设备:满足每个抗浮杆的钻孔要求,齐全、安全、可靠。
(2)起重设备:能够将抗浮杆安装到预先安装好的锚固器上,齐全、安全、可靠。
(3)其他工具设备:钢绞线拉紧器、动力钻、传动器等。
关于抗浮锚杆的设计方案
![关于抗浮锚杆的设计方案](https://img.taocdn.com/s3/m/59f1ad1abd64783e09122b83.png)
关于抗浮锚杆的设计一、抗浮锚杆的构造要求:(1)、《全国民用建筑工程设计技术措施》2009 (简称《技术措施》)。
第80页,7.3.1-5中,锚杆的长度不应小于 4m,且不宜大于 10m.。
(2)锚杆的间距除必须满足锚杆的受力要求外,尚需大于 1.5m。
(3)《岩土锚杆(索)技术规程》第5.3.1条对注浆材料有要求。
A、水泥强度应大于 32.5MPa,B、水泥采用普通硅酸盐水泥,其质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB 175的要求。
C、第5.3.2条对搅拌水要求采用饮用水。
拌合水的水质应复核现行行业标准《混凝土拌合用水标准》JGJ 63。
D、第5.3.3条对注浆材料采用的细骨料有要求。
E、第5.3.4条对注浆材料中使用的外加剂有要求。
二、抗浮锚杆的计算:1、符号说明:Ru-------锚杆抗拔极限承载力标准值Rt--------锚杆抗拔极限承载力特征值Nt--------锚杆的轴向拉力设计值Kt--------锚杆杆体的抗拉安全系数。
K---------锚杆锚固体的抗拔安全系数2、计算内容(1)、锚杆的轴向拉力设计值计算根据抗浮水位及锚杆的间距,计算单根锚杆的所承担的轴向拉力设计值 NtA、地下室底板的水头为 h,则水的浮力为f=10*h。
B、底板的自重为 GC、抗浮锚杆承受的荷载q fD、根据《建筑荷载规范》,地下水浮力属可变荷载,底板自重(含地面做法)属永久荷载,则荷载效应组合的设计值应根据其最不利荷载组合确定。
即抗浮锚杆承受的荷载q f由下式计算:q f=γQ*f-γG*G---------q f为设计值,其中γQ----1.4γG----0.9单根锚杆的轴向拉力设计值Nt 计算Nt= q f *a*b--------a、b为锚杆的间距附加说明:根据《地基基础设计规范》第9页3.0.5 条第3点,计算《建筑地基基础设计规范》第9页第3.0.5条第3 点的要求,计算基础抗浮稳定时,作用效应应按承载力极限状态下作用的基本组合,但其分项系数均为 1.0。
抗浮锚杆方案
![抗浮锚杆方案](https://img.taocdn.com/s3/m/50171e920408763231126edb6f1aff00bed570ad.png)
抗浮锚杆方案清晨的阳光透过窗帘,洒在满是图纸和资料的工作台上,我的思绪随着咖啡的香气飘散开来。
抗浮锚杆方案,这个念头在我脑海中盘旋,仿佛已经等不及要倾泻而出。
一、项目背景想起那次甲方会议,甲方代表焦虑的神情历历在目,他们的项目位于地下水位较高的区域,基础沉降和抗浮问题成了他们的一块心病。
我深吸一口气,开始了方案的第一部分。
1.项目概述:位于市的项目,占地面积平方米,建筑高度米,地下层,主要用于商业和办公。
由于地下水位较高,项目存在较大的抗浮风险。
2.抗浮要求:根据《建筑基础设计规范》,本项目抗浮安全系数需大于1.2,确保建筑物的稳定性和安全性。
二、方案设计1.抗浮锚杆选型:考虑到项目的特殊性和地质条件,我选择了高性能的抗浮锚杆。
这种锚杆具有高强度、耐腐蚀、施工方便等优点,能够满足项目的抗浮需求。
2.锚杆布置:根据地质勘察报告,我将锚杆布置在地下室的底层和中间层,采用梅花形布设,锚杆间距为2米。
3.锚杆施工:施工过程中,要进行锚杆孔的钻探,然后安装锚杆,进行注浆作业。
为确保施工质量,我要求施工队伍采用专业的设备和工艺。
4.抗浮效果评估:方案实施后,对抗浮效果进行评估,包括锚杆的拉拔力测试、位移监测等,确保抗浮效果满足设计要求。
三、施工要点1.施工准备:提前做好施工方案和技术交底,确保施工队伍了解工程特点和施工要求。
2.施工过程控制:严格按照施工方案进行,确保锚杆的施工质量。
对施工过程中出现的问题,及时进行调整和解决。
3.施工安全:施工过程中,加强安全防护措施,确保施工人员的人身安全。
四、项目优势1.抗浮效果显著:采用高性能抗浮锚杆,能够有效降低建筑物的抗浮风险。
2.施工周期短:锚杆施工速度快,对整个项目的施工周期影响较小。
3.经济效益高:与传统的抗浮措施相比,抗浮锚杆具有更高的经济效益。
4.环境友好:锚杆施工过程中,对环境影响较小,有利于保护生态环境。
五、项目实施1.项目启动:与甲方沟通,明确项目要求和施工期限,制定详细的施工计划。
抗浮锚杆施工设计的方案
![抗浮锚杆施工设计的方案](https://img.taocdn.com/s3/m/fcdb594777c66137ee06eff9aef8941ea76e4b21.png)
抗浮锚杆施工设计的方案一、介绍抗浮锚杆是指在建筑结构中使用的一种特殊形式的锚杆,可以有效地防止建筑物浮动或起振。
抗浮锚杆通常由锚固的钢筋混凝土或钢材制成,通过将锚杆固定在地面或深层土体中,形成一个稳定的支撑系统。
下面将详细介绍抗浮锚杆施工设计的方案。
二、方案1.地质勘察在进行抗浮锚杆施工之前,必须对施工现场的地质情况进行彻底的勘察。
地质勘察的目的是确定土体的性质、深度和稳定性,以便选择合适的锚杆类型和施工方法。
2.锚杆类型选择根据地质勘察结果,选择适合的锚杆类型。
常见的锚杆类型包括钢筋混凝土锚杆和钢锚杆。
钢筋混凝土锚杆适用于大面积地下土体锚固,而钢锚杆适用于单个基础锚固或深堆锚固。
3.锚杆长度计算根据建筑结构的类型和规模,计算所需的锚杆长度。
通常,每个锚杆的长度应超过建筑结构水平投影面积的1.5倍。
如果有需要,可以通过进行施工试验来确定最佳的锚杆长度。
4.锚杆布置根据设计要求,确定锚杆的布置方式。
通常,锚杆应均匀分布在建筑结构的周围,且与其呈规律的网格状排列。
锚杆之间的距离宜控制在2-3倍锚杆长度的范围内,以确保锚杆的均匀承载。
5.锚杆固定方式选择根据地质条件和施工要求,选择适合的锚杆固定方式。
常见的固定方式包括预应力锚固和被动锚固。
预应力锚固需要在施工过程中施加一定的预应力,以增加锚杆的抗拉能力。
被动锚固则不需要预应力,锚杆仅起到固定土体的作用。
6.施工方法确定根据锚杆类型、锚杆长度和固定方式,确定合适的施工方法。
一般来说,施工过程包括如下几个步骤:(1)钻孔:根据设计要求,在施工现场进行钻孔,将锚杆安装在孔中。
(2)锚杆灌浆:将锚杆灌注浆液,以确保其与孔壁充分粘结。
(3)固化:等待锚杆浆液固化,使锚杆与周围土体形成牢固的结合。
(4)拉伸:如果采用预应力锚固方式,需要在固化后对锚杆施加预应力。
(5)确认:对已安装的锚杆进行确认,确保其稳定性和性能满足设计要求。
7.监测与维护在抗浮锚杆施工完成后,需要进行定期监测和维护。
抗浮锚杆设计方案--新规范2.18
![抗浮锚杆设计方案--新规范2.18](https://img.taocdn.com/s3/m/36112f705fbfc77da369b1b2.png)
都江堰“维纳斯堡”项目抗浮锚杆设计文件项目负责:兰恒强设计:兰恒强证书等级:岩土工程设计甲级证书编号:二〇一七年二月目录1、工程概况 (1)2、场地工程地质条件及水文地质条件 (2)3、抗浮锚杆设计 (4)3.1设计依据 (4)3.2设计计算 (4)3.2.1锚杆间距、单根锚杆抗拨力的确定 (4)3.2.2锚杆配筋计算 (5)3.2.3锚杆直径与长度 (5)3.2.4锚杆设计结果统计 (7)3.2.5锚杆抗浮力验算 (7)3.3锚杆材料防腐 (9)3.4防水设计 (9)3.5锚杆抗拔试验 (9)3.5.1基本试验 (9)3.5.2验收试验 (9)4、施工工艺及技术要求 (10)4.1施工方法与特点 (10)4.1.1嵌入深度及成孔技术要求 (10)4.1.2灌浆材料要求 (10)4.2施工工艺流程 (10)4.3操作过程及技术要求 (10)4.4防腐、防锈措施 (11)附图:1、抗浮锚杆平面布置图都江堰维纳斯堡项目抗浮锚杆设计方案1、工程概况都江堰维纳斯堡项目位于四川省都江堰市翔凤大道与内二环路交界处,交通方便。
依照建设单位提供的建筑设计总平面图,该拟建项目为多栋4-6层建筑,设2层地下室,局部为纯地下室,拟采用框架结构,独立基础,主体结构设计由浙江恒欣建筑设计股份有限公司完成,工程地质勘察由建材成都地质工程勘察院完成。
我公司受建设方四川翔凤房地产开发有限公司委托对该工程进行专项抗浮锚杆设计。
拟建物情况一览表表1.1拟建建筑全部采用独立基础结合抗水板。
根据结构设计要求,本工程综合楼及商业楼-2F部分地下室抗浮板设计抗浮力标准值为70kN/m,抗浮面积为2094.77㎡。
设备房及下沉式广场-1F抗浮板设计抗浮力标准值为40kN/m,设备房部分抗浮面积为85.94㎡,下沉式广场部分抗浮面积为223.07㎡。
本工程抗浮采用抗浮锚杆进行处理,抗浮锚杆间距不宜大于2.5m。
本工程±0.00绝对标高为711.50m,抗水板板厚250-400mm。
抗浮锚杆锚杆方案
![抗浮锚杆锚杆方案](https://img.taocdn.com/s3/m/bd8846a2336c1eb91b375dd9.png)
资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载抗浮锚杆锚杆方案地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容目录一、工程概况 2二、施工准备工作 21、技术准备 32、现场准备 4三、锚杆施工工艺 41、定位 42、钻机就位 53、成孔 54、清孔 65、锚杆制作 66、下锚 67、注浆 7四、施工组织计划 81、项目管理模式 82、施工进度计划 9五、施工安全保证体系及技术保证措施 101、施工安全保证体系102、施工安全保证措施12六、质量保证体系及保证措施141、质量保证体系142、质量保证措施 15第 1 页共 NUMPAGES 27 页3、建立检查及验收制度194、保证材料质量、物资供应、设备管理的措施195、施工技术保证措施206、确保竣工验收和质量保修措施21七、文明施工保证措施211、施工作业场区管理222、环境、环保、卫生管理233、生活区管理23八、工期保证措施24清华居花园(91#地下室)永久抗浮锚杆工程施工方案工程概况工程位于东莞市南城区。
地质报告自上而下揭示地层为含砂粉质粘土、砂质粘性土、全风化花岗岩、强风化花岗岩、中风化花岗岩,局部有中风化孤石。
设计采用2φ25(Ⅱ级钢)抗浮锚杆加固。
共需布置施工抗浮锚杆约1500条,约15000m。
设计钻孔径为φ150mm,本工程要求在 25 天内完成所有设计工程量。
二、施工准备工作主要劳动力配置计划(见配置表)劳动力配置表为了保证本工程的施工进度,考虑投入充足的施工机具,配备的主要机具有XY-100地质钻机10台,注浆泵2台,搅拌桶2套等。
详见主要施工机具配备表。
1、技术准备1)与甲方、监理、设计等单位联系,办理开工手续。
2)根据现场甲方提供的坐标、标高进行基线复核。
抗浮锚杆方案
![抗浮锚杆方案](https://img.taocdn.com/s3/m/d22c90dbe45c3b3567ec8bd1.png)
目录一、前言 .................................................................................................. 错误!未定义书签。
、工程概况 ...................................................................................... 错误!未定义书签。
、场地地质条件 .............................................................................. 错误!未定义书签。
、地层结构.................................................................................................................. 错误!未定义书签。
、各地层物理力学指标建议值 .................................................................................. 错误!未定义书签。
、水位地质情况.......................................................................................................... 错误!未定义书签。
二、抗浮锚杆设计 .................................................................................. 错误!未定义书签。
本次施工遵循的规范及依据......................................................... 错误!未定义书签。
抗浮锚杆方案
![抗浮锚杆方案](https://img.taocdn.com/s3/m/33d6a52ecd7931b765ce0508763231126edb77bf.png)
抗浮锚杆方案1. 引言在地下工程中,由于土壤中的水分含量较高,地下水位较浅,或者是受到外部荷载的作用,地下深基坑和地下结构往往会遭受到浮力的作用,导致土层的上升和结构的破坏。
为了解决这一问题,我们需要采取抗浮锚杆方案,即通过设置锚杆来抵抗地下结构的浮力,保证工程的安全性和稳定性。
本文将介绍一种抗浮锚杆方案,以期为类似工程提供参考。
2. 方案概述抗浮锚杆方案是一种常用的解决地下结构浮动问题的方法。
主要通过设置锚杆,将地下结构与深层土体连接起来,以抵消浮力的作用。
该方案具体包括以下步骤:2.1 地质勘察在设计方案开始之前,需要进行地质勘察,了解地下土层的情况、地下水位以及可能存在的地下水流动情况等。
根据勘察结果,选择合适的锚杆材料和长度。
2.2 锚杆设计根据工程的实际情况和勘察结果,进行锚杆的设计。
主要包括锚杆的布置方案、长度和间距的确定等。
设计中需要考虑土层特性、地下水位、荷载大小等因素,确保锚杆的稳定性和承载力。
2.3 锚杆施工根据设计方案进行锚杆的施工。
首先需要进行钻孔,将锚杆嵌入土体中,然后注入锚杆灌浆材料,使锚杆与土体紧密连接起来。
施工过程中需要严格控制孔径和孔深,确保锚杆的质量。
2.4 特殊情况处理在部分情况下,地下结构可能会受到侧向荷载的作用,此时需要增加锚杆的数量和布置密度,以增加地下结构的稳定性。
同时还需要考虑地下水位的变化对锚杆的影响,采取相应的措施进行处理。
3. 抗浮锚杆方案的优点和适用性抗浮锚杆方案具有以下优点和适用性:- 抗浮锚杆方案在地下工程中应用广泛,经验丰富,可靠性高。
- 通过锚杆与土体的紧密连接,能够有效地抵抗地下结构的浮力,保证工程的安全性。
- 锚杆的选材和设计可以根据实际情况进行调整,适用性较强。
- 抗浮锚杆方案施工过程简单,操作便捷,施工周期相对较短。
4. 结论抗浮锚杆方案是一种有效的解决地下结构浮动问题的方法。
通过设置锚杆,能够抵消地下结构受到的浮力,保证工程的安全性和稳定性。
抗浮锚杆方案
![抗浮锚杆方案](https://img.taocdn.com/s3/m/40270b33591b6bd97f192279168884868662b859.png)
抗浮锚杆方案1. 引言抗浮锚杆方案是一种用于解决建筑物或其他结构物在地震或风灾等自然灾害中可能出现的浮起现象的技术方案。
浮起现象是指建筑物的基础受到外部力的冲击或水涌等因素影响,引起建筑物整体或局部产生上升的力。
2. 指标要求为了设计一个有效的抗浮锚杆方案,需要首先明确一些指标要求: - 建筑物的稳定性:抗浮锚杆方案必须能够有效地提高建筑物在自然灾害中的稳定性,确保其不发生浮起现象。
- 安全性:方案设计必须符合相关的建筑设计规范和安全要求,确保建筑物能够经受住自然灾害的冲击。
- 经济性:方案设计应尽可能降低成本,提高施工效率,减少对现有结构的影响。
3. 抗浮锚杆的原理抗浮锚杆方案的核心原理是通过增加锚杆与土体之间的摩擦力,以增加建筑物的稳定性,防止其发生浮起现象。
具体原理包括: - 锚杆的确定:根据建筑物的荷载和土体特性,确定适合的锚杆类型和数量。
- 锚杆的埋入深度:根据土壤的承载力和建筑物的重量,确定锚杆的埋入深度,以增加锚杆与土体之间的摩擦力。
- 锚杆与土体之间的拉力:通过加固建筑物的底部,将拉力传递到土体中,增加锚杆与土体之间的摩擦力。
- 钢筋混凝土基础:为了增加建筑物的稳定性,采用钢筋混凝土基础结构,确保建筑物能够承受自然灾害的冲击。
4. 抗浮锚杆方案的设计步骤设计一个有效的抗浮锚杆方案需要经过以下几个步骤: 1. 地质勘察:对建筑物所在地区进行地质勘察,了解土体的性质、地下水位等相关信息。
2. 建筑物的荷载计算:根据建筑物的类型和用途,计算其所受的荷载,并确定需要增加的抗浮锚杆数量和类型。
3. 锚杆的选型和埋入深度确定:根据地质勘察结果和建筑物的荷载计算,选择合适的锚杆类型,并确定其埋入深度。
4. 锚杆布置方案设计:根据建筑物的结构和土体的情况,设计合理的锚杆布置方案,确保锚杆能够充分发挥作用。
5. 结构分析和计算:对建筑物的整体结构进行分析和计算,确保抗浮锚杆方案的可行性和有效性。
抗浮锚杆设计方案-新规范2.18
![抗浮锚杆设计方案-新规范2.18](https://img.taocdn.com/s3/m/5fcbe119af1ffc4fff47ac63.png)
都江堰“维纳斯堡”项目抗浮锚杆设计文件项目负责:兰恒强设计:兰恒强证书等级:岩土工程设计甲级证书编号:二〇一七年二月目录1、工程概况 (1)2、场地工程地质条件及水文地质条件 (2)3、抗浮锚杆设计 (4)3.1设计依据 (4)3.2设计计算 (4)3.2.1锚杆间距、单根锚杆抗拨力的确定 (4)3.2.2锚杆配筋计算 (5)3.2.3锚杆直径与长度 (5)3.2.4锚杆设计结果统计 (7)3.2.5锚杆抗浮力验算 (7)3.3锚杆材料防腐 (9)3.4防水设计 (9)3.5锚杆抗拔试验 (9)3.5.1基本试验 (9)3.5.2验收试验 (9)4、施工工艺及技术要求 (10)4.1施工方法与特点 (10)4.1.1嵌入深度及成孔技术要求 (10)4.1.2灌浆材料要求 (10)4.2施工工艺流程 (10)4.3操作过程及技术要求 (10)4.4防腐、防锈措施 (11)附图:1、抗浮锚杆平面布置图都江堰维纳斯堡项目抗浮锚杆设计方案1、工程概况都江堰维纳斯堡项目位于四川省都江堰市翔凤大道与内二环路交界处,交通方便。
依照建设单位提供的建筑设计总平面图,该拟建项目为多栋4-6层建筑,设2层地下室,局部为纯地下室,拟采用框架结构,独立基础,主体结构设计由浙江恒欣建筑设计股份有限公司完成,工程地质勘察由建材成都地质工程勘察院完成。
我公司受建设方四川翔凤房地产开发有限公司委托对该工程进行专项抗浮锚杆设计。
拟建物情况一览表表1.1拟建建筑全部采用独立基础结合抗水板。
根据结构设计要求,本工程综合楼及商业楼-2F部分地下室抗浮板设计抗浮力标准值为70kN/m,抗浮面积为2094.77㎡。
设备房及下沉式广场-1F抗浮板设计抗浮力标准值为40kN/m,设备房部分抗浮面积为85.94㎡,下沉式广场部分抗浮面积为223.07㎡。
本工程抗浮采用抗浮锚杆进行处理,抗浮锚杆间距不宜大于2.5m。
本工程±0.00绝对标高为711.50m,抗水板板厚250-400mm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
都江堰“维纳斯堡”项目抗浮锚杆设计文件项目负责:兰恒强设计:兰恒强证书等级:岩土工程设计甲级证书编号:二〇一七年二月目录1、工程概况 (1)2、场地工程地质条件及水文地质条件 (2)3、抗浮锚杆设计 (4)3.1设计依据 (4)3.2设计计算 (4)3.2.1锚杆间距、单根锚杆抗拨力的确定 (4)3.2.2锚杆配筋计算 (5)3.2.3锚杆直径与长度 (5)3.2.4锚杆设计结果统计 (7)3.2.5锚杆抗浮力验算 (7)3.3锚杆材料防腐 (9)3.4防水设计 (9)3.5锚杆抗拔试验 (9)3.5.1基本试验 (9)3.5.2验收试验 (9)4、施工工艺及技术要求 (10)4.1施工方法与特点 (10)4.1.1嵌入深度及成孔技术要求 (10)4.1.2灌浆材料要求 (10)4.2施工工艺流程 (10)4.3操作过程及技术要求 (10)4.4防腐、防锈措施 (11)附图:1、抗浮锚杆平面布置图都江堰维纳斯堡项目抗浮锚杆设计方案1、工程概况都江堰维纳斯堡项目位于省都江堰市翔凤大道与二环路交界处,交通方便。
依照建设单位提供的建筑设计总平面图,该拟建项目为多栋4-6层建筑,设2层地下室,局部为纯地下室,拟采用框架结构,独立基础,主体结构设计由恒欣建筑设计股份完成,工程地质勘察由建材地质工程勘察院完成。
我公司受建设方翔凤房地产开发委托对该工程进行专项抗浮锚杆设计。
拟建物情况一览表表1.1拟建建筑全部采用独立基础结合抗水板。
根据结构设计要求,本工程综合楼及商业楼-2F部分地下室抗浮板设计抗浮力标准值为70kN/m,抗浮面积为2094.77㎡。
设备房及下沉式广场-1F抗浮板设计抗浮力标准值为40kN/m,设备房部分抗浮面积为85.94㎡,下沉式广场部分抗浮面积为223.07㎡。
本工程抗浮采用抗浮锚杆进行处理,抗浮锚杆间距不宜大于2.5m。
本工程±0.00绝对标高为711.50m,抗水板板厚250-400mm。
根据设计单位提供的基础布置图及本工程地勘资料,本工程设计抗浮水位标高710.00m。
2、场地工程地质条件及水文地质条件2.1、场地地形地貌拟建场地位于省都江堰市翔凤大道与二环路交界处,有城市市政道路相通,交通较便利。
场地为岷江水系一级阶地,地形平坦。
2.2、场地地层结构根据本工程地勘报告,勘察深度围地基土按时代成因及土性特征自上而下划分为3个工程地质层,依次为:①第四系全新统人工填土层(Q4ml)②第四系全新统冲积粘性土层(Q4al)、③第四系全新统冲洪积砂卵石层(Q4al+pl)。
土性特征描述如下:⑴第四系全新统人工填土层①(Q4ml):人工填土①:灰褐色、褐黄色,主要由碎砖瓦块等建渣等组成,局部含砂卵石土、粘性土等。
全场地分布,一般厚0.4~2.5m。
⑵第四系全新统冲积粉土、粉砂层②(Q4al)粉土②1:黄灰色、灰色,湿,中密,含氧化铁及云母碎片等,该层具轻微摇振反应,无光泽,干强度及韧性低。
厚度一般在0.4~2.5m,个别地段缺失。
粉砂②2:灰色、褐灰色,湿,松散,主要矿物成分为石英、长石,含少量云母片。
厚度一般在0.4~1.5m,部分地段缺失。
⑶第四系全新统冲洪积砂卵石层③(Q4al+pl):按土质类别及密度差异分为5个亚层。
本次钻探未揭穿此层。
松散卵石③1:黄灰色、灰色,湿~饱和,卵石含量55~60%,粒径一般20~40mm,最大大于80mm,磨圆度较好,多呈亚圆形。
卵石以微风化为主,岩性主要为岩浆岩及变质岩,少量沉积岩。
孔隙间充填物主要为砂粒及砾石。
局部地段夹砂薄层。
稍密卵石③2:黄灰等色,湿~饱和,岩性主要为岩浆岩及变质岩,少量沉积岩。
卵石含量65%左右,粒径一般30~60mm,最大大于100mm,磨圆度较好。
卵石以微风化为主,少部分卵石强风化成碎颗粒或砂粒。
孔隙间充填物主要为砂粒及砾石,其含量约30~40%。
中密卵石③3:灰褐、灰色,湿~饱和,岩性主要为岩浆岩及变质岩,少量沉积岩。
卵石含量70%左右,粒径一般40~70mm,最大大于120mm,磨圆度较好,多呈圆~亚圆形。
卵石以微风化为主,少部分卵石强风化成碎颗粒或砂粒。
孔隙间充填约30%的砂粒及砾石。
局部深度段含漂石。
密实卵石③:黄灰~浅灰色,饱和,岩性主要为岩浆岩及变质岩,少量沉积岩。
卵4石含量大于70%,粒径一般50~100mm,磨圆度较好,多呈圆~亚圆形。
混约10~15%的砂、圆砾等,含漂石。
细砂③:青灰色,饱和,松散~稍密,以松散为主,局部为中砂,主要由石英、5长石、云母碎片及暗色矿物组成,局部地段含约10%的卵石及圆砾。
地基土主要物理力学性质指标一览表表2.2-1本工程抗浮锚杆锚固深度围主要为中密卵石和密实卵石,局部为漂石。
2.3水文地质条件根据地勘报告,场地的地下水主要是赋存于砂卵石土层中的孔隙潜水,受大气降水及上游地下水补给,水量较丰富,水位变化主要受季节性控制,年变化幅度1.5~2.0m 左右。
勘察期间正值地下水平水期,受场地附近人工降水影响,测得场地稳定水位为6.4~7.2m,相应绝对标高为704.60~704.82m。
本场地历史最高地下水位标高为710.00m。
场地环境类别为I类,场地地下水对混凝土中钢筋结构和混凝土具微腐蚀性。
3、抗浮锚杆设计3.1设计依据①《岩土锚杆与喷射混凝土支护工程技术规》(GB 50086-2015) ②《混凝土结构设计规》(GB50010-2010) ③《建筑地基基础设计规》(GB50007-2011) ④《地区建筑地基基础设计规》(DB51/T5026-2001) ⑤《注浆技术规程》(YSJ211-92)⑥《维纳斯堡项目基础平面布置图》(恒欣建筑设计股份)⑦《维纳斯堡项目岩土工程勘察报告》(建材地质工程勘察院)⑧《混凝土结构施工图平面整体表示方法制图规则和构造详图》(国家建筑标准设计图集 16G101)⑨《省建筑地基基础检测技术规程》(DBJ51/T014-2013)3.2设计计算3.2.1锚杆间距、单根锚杆抗拨力的确定本次设计锚杆间距按S=1.82×1.82m 正方形网格布置,锚杆布置详见《抗浮锚杆平面布置图》。
单根锚杆抗拔承载力设计值N k :N k =F k ×S ×S式中: F k ―设计抗浮力标准值(kN ∕m 2); S ―锚杆间距(m )。
根据《岩土锚杆与喷射混凝土支护工程技术规》(GB 50086—2015)第4.6.6-1式,单根锚杆抗拔承载力设计值N d :1.35d W k N N γ=式中: N d ―锚杆轴向拉力设计值(kN ); N k ―锚杆轴向拉力标准值(kN );γW ―工作条件系数,取1.1。
计算结果见下表:单根锚杆抗拔力设计计算表3.2.2锚杆配筋计算根据《岩土锚杆与喷射混凝土支护工程技术规》(GB 50086—2015)第4.6.8-2式,进行计算配筋量: As ≥N d /f y式中: N d ――锚杆的轴向拉力设计值(kN);A s ――锚杆钢筋截面面积(mm 2);f y ――普通钢筋抗拉强度设计值(N/mm 2,HRB400钢筋螺纹钢筋取360N/mm 2)。
根据工程性质、施工工艺及施工经验,采用HRB400(三级)螺纹钢筋作为锚杆钢筋,需满足设计配筋及检测要求。
计算结果见下表:锚杆钢筋截面积设计计算表3.2.3锚杆直径与长度依据《岩土锚杆与喷射混凝土支护工程技术规》(GB 50086—2015)第 4.6.10-1、4.6.10-2式进行锚杆锚固段长度计算,计算结果取较大值: (1)锚杆锚固体与地层的锚固段长度计算:N d ≤(f mg /K)·π·D ·La ·ψ(2)锚杆钢筋与锚固体间的锚固长度计算:Ndms·n ·π·d ·La ·ξ式中:N d —锚杆拉力设计值(kN)L a —锚固段长度(m);f mg —锚固段注浆体与地层间极限粘结强度标准值,由地勘单位根据现场基本试验结果确定为160kPa ;ms—锚固段注浆体与筋体间的粘结强度设计值(MPa),按灌浆体抗压强度25MPa 考虑,取0.8MPa ; D —锚杆锚固段钻孔直径,取166mm ; d —锚杆钢筋直径(mm);取25mm ;K —锚杆段注浆体与地层间的粘结抗拔安全系数,取2.2(永久锚杆);ξ—采用2根或2根以上钢筋时,界面粘结强度降低系数,取0.75; ψ—锚固段长度对极限粘结强度的影响系数,锚固长度7.7米取1.18,锚固长度4.7米取1.495;n —钢筋根数(根); 代入上述公式得:La ≥N d ·K/(f mg ·π·D ·ψ)抗浮力为70kN/㎡ La ≥344.324×2.2/(160×3.14×0.166×1.18)=7.7m抗浮力为40kN/㎡ La ≥196.757×2.2/(160×3.14×0.166×1.495)=3.48m(依据《岩土锚杆与喷射混凝土支护工程技术规》(GB 50086—2015)第11.2.4条需满足抗浮锚杆整体稳定性验算要求,锚固段长度取4.7)L a ≥Nd/(ms·n ·π·d ·ξ)抗浮力为70kN/㎡ La ≥344.324/(0.8×3×3.14×25×0.75)=2.437m抗浮力为70kN/㎡ La ≥196.757/(0.8×2×3.14×25×0.75)=2.09m根据场地岩土工程地质条件、设计要求、拟建物性质及工程施工经验,考虑锚杆上部段锚固效果差,无效段锚固段长度取0.4m,即锚杆上部0.4m长度不计算抗拔力。
根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》(国家建筑标准设计图集 16G101),上部锚入抗水板底板长度为35d (取36d,d为钢筋公称直径,36×25=900mm),故本工程锚杆长度及结构组成见下表:锚杆长度及结构组成表3.2.4锚杆设计结果统计综合上述3.2.1~3.2.3中的计算结果,抗浮锚杆设计结果统计如下:锚杆设计结果统计表3.2.5锚杆抗浮力验算⑴单根锚杆轴向拉力验算根据《岩土锚杆与喷射混凝土支护工程技术规》(GB 50086—2015) )第 4.6.8-2式、第4.6.10-1、4.6.10-2式,按实际设计参数进行锚杆轴向拉力计算:d y s N f A ≤⋅N d ≤(f mg /K)·π·D ·La ·ψ Nd ms·n ·π·d ·La ·ξ 计算结果见下表: 单根锚杆轴向拉力验算表⑵整体抗浮锚杆抗拔力验算将实际设计的抗浮锚杆所能提供的总抗拔力设计值与该区域整体所需抗浮力设计值进行对比,计算结果见下表:根据《岩土锚杆与喷射混凝土支护工程技术规》(GB 50086-2015)第11.2.4节进行抗浮锚杆整体稳定性验算:K=(W+G)/F f式中:W —基础下抗浮锚杆围总的土体重量(kN),计算时采用浮重度;G —结构自重及其他永久荷载标准之和(kN),为本工程为浮力减去抗浮力; F f —地下水的浮力标准值(kN); K —抗浮稳定安全系数,取1.05;计算结果见下表:3.3锚杆材料防腐杆体材料采用3Ф25,2Ф25Ⅲ级(三级)螺纹钢筋,由于地下水对混凝土中的钢筋具微腐蚀性,钢筋直接由水泥砂浆封闭防腐。
