盘式曝气器安装、运行和维护手册
德国瑞好曝气器安装,调试,维护手册
RAUBIOXON PLUS 和 RAUBIOFLEX 曝气器系统安装安装，，试操试操作作，运行运行，，维护维护手册手册目录1. 安装 1 1.1 概述 1 1.1.1 检查 1 1.1.2 安装准备 1 1.1.3 管道清洁 1 1.2 安装曝气管 2 1.2.1 标准曝气管 2 1.2.1.1 安装标准曝气管时所需的不锈钢螺杆 2 1.2.1.2 与现有正方形空气分配管的连接 3 1.2.1.3 曝气管与圆形空气分配管的连接 3 1.2.2 安装 DUO 曝气管 4 1.2.3 安装曝气盘 5 1.3 调整曝气器和空气分配管 6 1.3.1 调整曝气器 6 1.3.2 调整空气分配管 62. 试操作7 2.1 概述7 2.2 调试7 2.3 氧转移率测量7 2.4 开始持续操作前的空闲时间7操作 8 3. 操作3.1 概述 8 3.2 空气供应 8 3.3 曝气系统的日常运行8 3.4 水位高度差异的操作9 3.5 问题解决 93.6 曝气系统关闭104. 维护12 4.1 概述12 4.2 曝气器的维护12 4.2.1 在现场清洗曝气器膜片13 4.2.1.1 淤泥沉积/微生物附着13 4.2.1.2 无机物沉积 13 4.2.2 更换DUO 曝气管/曝气管膜片15 4.2.3 标准曝气管的更换 16 4.2.4 DUO曝气管的更换 16 4.2.5 更换曝气盘膜片16 4.2.6 更换曝气盘161. 安装1.1 概述曝气管需要储存在原包装中，放置在干燥、通风的房间，符合DIN 7716中的要求。
切勿储存在户外!1.1.1 检查每个曝气器，特别是曝气膜，必须检查是否有损坏。
检查曝气管时需要检查不锈钢卡箍以确保其连接紧密。
1.1.2 安装准备当使用割刀开启包装纸箱时需注意，确保曝气管不被意外损坏。
当包装纸箱被打开后，曝气管不能被倾倒在水泥池底表面上。
这会导致曝气膜被损坏。
.1.1.3 管道清洁安装完空气分配管并与主空气管道连接完成之后，需输入压缩空气吹扫大约10分钟以清除管道内部的杂物。
曝气器使用说明书
曝气器使用说明书
曝气器使用说明书
一、产品概述
曝气器是一种用于水处理的设备，主要用于在水中增氧，
提供适宜的环境条件。
本产品采用先进的气体传动原理，通过喷气
和混合作用，将氧气溶解入水中，以实现水体的氧化处理。
二、产品组成
1、曝气器主体：包括进气口、排气口、气化室和排气管道
等组成部分。
2、转子：用于驱动气化室进行气体喷射和混合。
3、控制系统：包括进气阀门、排气阀门和控制面板等设备。
三、使用步骤
1、将曝气器放置在水处理设备中，确保连接管道正常。
2、打开进气阀门，控制气体进入气化室。
3、调节进气阀门，使气体流量适宜。
4、打开转子，使气体喷射和混合。
5、根据实际需求调节曝气器的工作时间和频率。
6、停止使用后，关闭进气阀门，排空气化室内余气。
四、注意事项
1、在使用前，请仔细阅读本说明书，并按要求操作。
2、请确保曝气器与水处理设备的连接牢固，防止泄漏。
3、使用过程中，注意观察曝气器的工作状态，如有异常及时停用并联系售后服务。
4、禁止将曝气器放置在高温、潮湿或易燃环境中。
5、禁止使用过程中拆解或修改曝气器结构。
附件：
1、曝气器安装示意图。
2、曝气器维护保养手册。
法律名词及注释：
1、氧化处理：指通过向水中注入氧气，促使水中有机物氧化分解的过程。
2、进气阀门：用于控制气体进入曝气器的阀门。
3、排气阀门：用于控制曝气器排气的阀门。
4、售后服务：指在产品售出后，为用户提供的维修、保养、咨询等服务。
盘式微孔曝气器(进口)技术说明
HD200 型EPDM 膜盘式微孔曝气器设备技术性能说明书1、产品组成及系统概述（1）产品名称：EPDM 膜盘式微孔曝气器（2）规格型号：HD200（3）结构类型与组成：曝气器结构类型为圆盘型，由曝气盘微孔橡胶膜、曝气器托盘等组成，是一种高效率的充氧设备。
橡胶膜片材料为EPDM。
橡胶膜片为圆盘型，牢固地安装在其托盘内。
橡胶膜片上开有微孔，膜表面小工字形的细孔以螺旋圆周向的开孔方式排列，既可以使曝气器排出的气泡直径维持在 1.0-2.0mm 之内，又可以相对减小曝气器的阻力。
在整个服务范围内保证能满足充氧的要求和池内布气的均匀性要求。
橡胶膜片中间区域为非开孔区，并特别设计成自闭和加厚结构，当停止曝气时，在水压的作用下，将通气孔密封关闭，有效地防止了污水回流和磨损。
（4）产品功能：产品通压缩空气时受气体压迫，橡胶膜片上的微孔自行扩张向池内充氧，气泡经微孔切割而变小。
气泡随通气量的大小可自行微调直径，从而得到较好的充氧效果。
橡胶膜周边密封固定圈和O 型环的设计，保证了橡胶膜片和固定盘之间的气密性。
当通气量增大时，密封能力也随之增强，有效地防止了空气泄漏。
当曝气停止时，由于曝气器膜片的回弹性，膜片中心非打孔加厚区域自动贴紧支撑盘，起到自闭止回功能，橡胶膜片上的微孔也会自行关闭，污水不会进入到曝气器和管路系统中，同时更可以防止污泥堵塞。
较长时间停止曝气后，仍能正常曝气。
曝气器与空气分配管通过专用橡胶适配器（Grommet）内的螺纹连接，方便曝气系统的联结与拆卸，更便于维修与更换。
同时专用橡胶适配器在螺纹拧紧后具有密封功能和防震功能，保证曝气器与通气管路之间联结牢固、密封可靠。
（5）橡胶膜片制造厂商：德国****集团公司（Jaeger Group），是全世界最大的微孔橡胶曝气膜片生产厂商，年均生产各种规格的微孔橡胶膜片100 万套以上，在全世界范围内拥有十七家分销商和分公司，其微孔橡胶曝气膜产品为国际著名品牌。
盘式微孔曝气器说明书

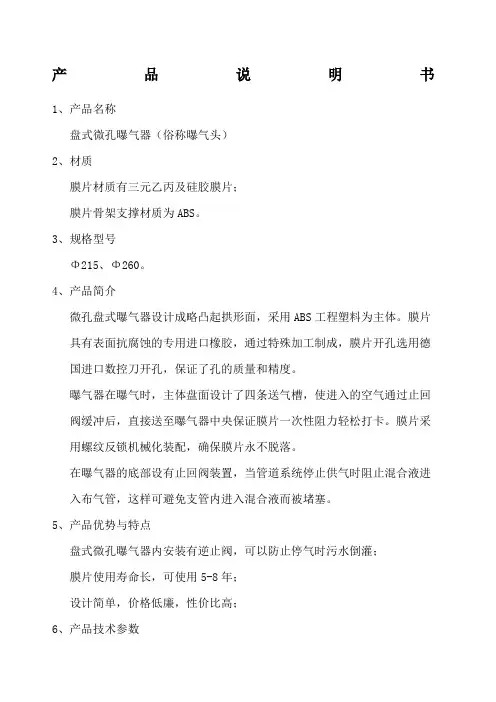

产品说明书1、产品名称盘式微孔曝气器（俗称曝气头）2、材质膜片材质有三元乙丙及硅胶膜片；膜片骨架支撑材质为ABS。
3、规格型号Φ215、Φ260。
4、产品简介微孔盘式曝气器设计成略凸起拱形面，采用ABS工程塑料为主体。
膜片具有表面抗腐蚀的专用进口橡胶，通过特殊加工制成，膜片开孔选用德国进口数控刀开孔，保证了孔的质量和精度。
曝气器在曝气时，主体盘面设计了四条送气槽，使进入的空气通过止回阀缓冲后，直接送至曝气器中央保证膜片一次性阻力轻松打卡。
膜片采用螺纹反锁机械化装配，确保膜片永不脱落。
在曝气器的底部设有止回阀装置，当管道系统停止供气时阻止混合液进入布气管，这样可避免支管内进入混合液而被堵塞。
5、产品优势与特点盘式微孔曝气器内安装有逆止阀，可以防止停气时污水倒灌；膜片使用寿命长，可使用5-8年；设计简单，价格低廉，性价比高；6、产品技术参数序号规格型号服务面积（m3/h.个）通气量（m3/h.个）备注1 Φ215、产品图片8、工程实地图片9、安装程序介绍将所有管道按图纸下料裁管，并将管道摆放至图纸所示位置；根据曝气器及各曝气支管位置在管道上画线，粘接马鞍座及代三通；粘接完毕后放置一天左右，待胶水凝固后开孔（粘接时需多摁一会，使管件与管道完全粘接）；将主管道定位，抄水平，将可调支架放置最低位置，根据现场情况确定是否用膨胀螺丝固定；将所有支管路安装可调支架，不粘胶，将所有支管路装配到位，调整所有可调支架的高度，（不需要固定）；在每根支管上安装几个曝气头，观察水平；每个环路的所有管道确保都在一条水平线上，环路之间也要求在一个平面上，将每根支管与主管代三通及环路支管用直尺画线，线尽可能画长一点；将每个环路拆开；将管道擦干净，抹胶，安装管道；将支管上可调支架固定打眼，安膨胀螺丝：安装曝气器。
10、售后与保养、微孔曝气器常见故障及解决方法序故障现象故障原因解决方法号1 局部曝气不均匀曝气器堵塞对膜片进行清洗或更换曝气器2 有部分冒大水泡管件粘接漏气检查粘接点，重新灌胶或粘接3 有曝气器不曝气曝气器没打孔更换曝气器4 曝气器脱落曝气器没拧紧重新拧紧曝气器5 曝气水花有大有小可调支架没调平重新调平可调支架、日常维修、试验和更换部件的手续和步骤：每日巡视曝气池，并严格按操作规程操作，发现有曝气不均匀和局部大气泡现象，应按本维护手册中上一条分析故障原因和排除故障。
盘式微孔曝气器说明书
产品说明书1、产品名称盘式微孔曝气器（俗称曝气头）2、材质膜片材质有三元乙丙及硅胶膜片；膜片骨架支撑材质为ABS。
3、规格型号Φ215、Φ260。
4、产品简介微孔盘式曝气器设计成略凸起拱形面，采用ABS工程塑料为主体。
膜片具有表面抗腐蚀的专用进口橡胶，通过特殊加工制成，膜片开孔选用德国进口数控刀开孔，保证了孔的质量和精度。
曝气器在曝气时，主体盘面设计了四条送气槽，使进入的空气通过止回阀缓冲后，直接送至曝气器中央保证膜片一次性阻力轻松打卡。
膜片采用螺纹反锁机械化装配，确保膜片永不脱落。
在曝气器的底部设有止回阀装置，当管道系统停止供气时阻止混合液进入布气管，这样可避免支管内进入混合液而被堵塞。
5、产品优势与特点盘式微孔曝气器内安装有逆止阀，可以防止停气时污水倒灌；膜片使用寿命长，可使用5-8年；设计简单，价格低廉，性价比高；6、产品技术参数序号规格型号服务面积（m3/h.个）通气量（m3/h.个）备注1 Φ215、产品图片8、工程实地图片9、安装程序介绍将所有管道按图纸下料裁管，并将管道摆放至图纸所示位置；根据曝气器及各曝气支管位置在管道上画线，粘接马鞍座及代三通；粘接完毕后放置一天左右，待胶水凝固后开孔（粘接时需多摁一会，使管件与管道完全粘接）；将主管道定位，抄水平，将可调支架放置最低位置，根据现场情况确定是否用膨胀螺丝固定；将所有支管路安装可调支架，不粘胶，将所有支管路装配到位，调整所有可调支架的高度，（不需要固定）；在每根支管上安装几个曝气头，观察水平；每个环路的所有管道确保都在一条水平线上，环路之间也要求在一个平面上，将每根支管与主管代三通及环路支管用直尺画线，线尽可能画长一点；将每个环路拆开；将管道擦干净，抹胶，安装管道；将支管上可调支架固定打眼，安膨胀螺丝：安装曝气器。
10、售后与保养、微孔曝气器常见故障及解决方法序故障现象故障原因解决方法号1 局部曝气不均匀曝气器堵塞对膜片进行清洗或更换曝气器2 有部分冒大水泡管件粘接漏气检查粘接点，重新灌胶或粘接3 有曝气器不曝气曝气器没打孔更换曝气器4 曝气器脱落曝气器没拧紧重新拧紧曝气器5 曝气水花有大有小可调支架没调平重新调平可调支架、日常维修、试验和更换部件的手续和步骤：每日巡视曝气池，并严格按操作规程操作，发现有曝气不均匀和局部大气泡现象，应按本维护手册中上一条分析故障原因和排除故障。
氧化沟(转盘式)曝气技术及装置
YBP1400—A型氧化沟（转盘式）曝气技术及装置适用范围适用于各种类型的氧化沟进行曝气充氧、混合推流作用主要技术内容一、基本原理YBP1400—A型氧化沟转盘式曝气器属于机械曝气机中的水平轴盘式表面推流曝气器。
由曝气转盘、水平轴及其两端的轴承、电动机及减速机构成。
整个曝气机机组的核心部件是取得国家专利的产品，由轻质高强的耐腐蚀的玻璃钢压铸而成，整体结构合理、重量轻、强度大，转盘表面有梯形的凸块，圆形的凹坑，借此来增大带入混合液中的空气量，增强切割气泡，推动混合液的能力。
二、技术关键1. 组装方便，盘片数可根据充氧要求随意调节。
2. 轴承和轴承座既能克服因转盘旋转轴变形而产生的不同心现象，也能克服安装产生的微小误差。
同时还能够补偿因温度变化所引起的轴向伸缩。
3. 转盘采用高强度轻质玻璃钢，经机械热压，各质点材质及强度均匀、盘片的比重≤1.4g/cm3,具有高强度、耐水、耐酸、耐碱性及抗老化的特点。
4. 转盘表面由梯形凸块和圆形凹坑相交错，这样减小了阻力，增加了在水中的切割全过程，从而提高了充氧效率，并推动混合液的流动。
典型规模以15×104 M3 / d污水厂为例主要技术指标及条件一、技术指标1. 适用转速：50~55rpm，经济转速50 rpm；2. 适用浸没深度：400~530m m，经济浸没深度：500m m；3. 标准清水充氧能力：0.82~1.63KgO2/(h.ds)；4. 充氧效率（动力效率）：2.54~3.16KgO2/KW.h（以轴功率计）；5. 适用最大工作水深：5.2m；6. 氧化沟底部流速：0.3m/s以上。
二、条件要求适用于各种类型氧化沟主要设备及运行管理一、主要设备减速机及电机、水平转轴、玻璃钢转盘、鼓形齿式联轴器、防溅板及导流板二、运行管理易于使用操作，便于维护管理。
投资效益分析（以15×104 M3 / d污水厂为例）一、投资情况总投资18000万元设备投资1200万元主体设备寿命25年运行费用2026万元/年二、经济效益分析1、替代进口产品，为国家节约外汇150万美圆；2、为国家创造利税240万元；3、年节电：220万度；4、使用转刷充氧的氧化沟水深多为3~3.5米，使用YBP1400—A型氧化沟转盘曝气器充氧，可节约占地面积约1/4 （与转刷相比）。
污水处理厂盘状曝气器曝气系统安装工艺
污水处理厂盘状曝气器曝气系统安装工艺盘状曝气器是污水处理厂曝气系统的关键设备，不但数量多，而且安装工艺要求相当严格。
笔者通过参与西安市邓家村污水处理厂改扩建工程，对盘状曝气器曝气系统的安装工艺要点总结如下：1 曝气系统安装的基本要求(1)系统无泄漏。
因为任何泄漏都会造成淤泥渗入管道，最终导致曝气系统布气管及其支管的堵塞，使系统无法正常工作。
(2)传输到每个盘状曝气器的空气要均匀一致。
曝气池内通常有成百上千个盘状曝气器，如果空气传输不均匀，必然使其中一部分不能正常发挥功能，反被淤泥堵塞曝气器。
(3)曝气器单元之间的管子一定要在一条水平直线上。
(4)安装完毕后应立即做泄漏试验。
如因故无法立即做泄漏试验，应在曝气池中注入清水，水面至少高出曝气池底面1m，以保护盘状曝气器及工程塑料布气管免受紫外线照射，同时可防冻、防脏物进入曝气器。
2 安装前的施工准备(1)对供应厂商产品的验收。
通常，曝气器单元及其连接套管、相应的池底固定支座、布气管、集水管、排水栓管等均由设备供应厂商提供，由于经过海陆长距离运输，多次装卸可能造成产品受损，因此，在安装前，必须按照施工图纸、供货合同及有关验收标准认真查验。
具有代表性的池底固定盘状曝气器曝气系统1．鼓风机房 2．空气供气总管 3．下落管 4．布气管 5．池底固定支座 6．池底固定支座 7．联接套管 8．曝气器单元 9．盘状曝气器 10.排水管连接器 11．集水管 12．冷凝水排放软管／管道 13．管道支托 14．延伸联接套管(2)产品的储存。
已验收合格的产品应尽可能放在室内保存，室外堆放应采取加顶棚等防晒、防雨设施，保存场所应清洁无沙尘，环境温度适宜在+5℃～+60℃之间。
(3)曝气器单元在开始安装前，不要全部拆开包装，以免污损。
(4)认真验收曝气池土建施工质量，精心清理曝气池底与内壁，运走池中所有无用的材料。
3 曝气系统的安装工艺3．1 池底固定支座的安装3．1．1按施工图中打孔标记钻孔，用压缩空气吹净孔内残渣，用膨胀螺栓固定支座。
曝气器使用说明书
目录1. HLK系列曝气器介绍 (1)2．结构特征与工作原理 (2)3. 技术特性 (3)4. 主要材料 (3)5 安装与调试 (4)6. 保养、维修 (10)7. 运输、贮存 (12)8. 开箱及检查 (12)HLK系列盘式橡胶膜片可张微孔曝气器1. HLK系列曝气器介绍HLK系列盘式可张微孔曝气器，由固定圈、薄膜、薄膜托板，止回阀和曝气器托盘构成。
该装置曝气气泡直径小，气液界面直径小，气液界面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强；广泛应用于市政、食品、化工、制药、矿产、水产养殖水处理等领域。
1.1主要用途及适用范围HLK系列盘式可张微孔曝气器适用于各类污水处理中的充氧要求。
其各项性能指标完全符合CJ/T3015.1-1993、CJ/T3015.4-1996标准的规定。
1.2 使用环境条件、工作条件：1.2.1能在空气温度90-100℃环境中工作。
1.2.2外部气候环境温度 -30.0-45.0℃1.2.3水介质温度 4-50℃1.2.4 pH值 4-91.2.5最大浸没深度10.0m1.2.6工作制24h/day连续或间歇1.3 引用和执行标准GB5863.2、HG21561 管材、管件技术性能CJ/T3015.4－1996 CJ/T3015.1－1993 污水处理用可张中微孔曝气器污水处理用微孔曝气器GB1220 不锈钢支架GB5782/GB6170 固定用螺栓及螺母2．结构特征与工作原理2.1 总体结构特征膜式曝气盘主要由固定圈、薄膜、薄膜托板和曝气器托盘构成。
曝气器膜片采用三元乙丙橡胶（EPDM）制成，耐臭氧氧化性能极好，耐热可达150摄式度，耐低温可达-50摄式度，耐有机溶剂和无机物性能较好，抗压可达25Mpa，伸长率可达500%。
曝气器膜片打有约3700--6600个微孔，由于采用了特殊工艺一次成型，孔眼均匀，气流在整个膜片上的分布十分均匀，保证了气流与污水接触的稳定性和全面性。
管式盘式一体曝气器技术说明
管式盘式一体曝气器技术说明
一、适用范围
BPE·G高分子管式盘式一体曝气器适用于城市污水处理厂的生化曝气。
二、设备特点
➢BPE·G 高分子管式盘式一体曝气器曝气阻力≤250mmH2O;
➢孔隙率≥80%，空隙均匀，比橡胶膜可节能15%。
氧利用率≥41%;动力效率≥9kgO2/（kW·h）（6m 水深）;
➢曝气孔径稳定，不随压力而变化;
➢曝气单元下半部分时有自动排除冷凝水功能，使管线的有效通气量得到保障，并防止开启风机时产生水锤的可能。
三、设备技术参数及外形图
BPE·G高分子管式盘式一体曝气器的技术参数见表4-4，外形及结构见图4-6、图4-7。
碟式曝气器的安装方法
碟式曝气器的安装方法
1、碟式曝气器安装
（1）池内清理：清理池内污水、建筑垃圾等废物，为设备安装创造良好的施工条件。
（2）设备定位：将设备放置在预埋件上，调整和校正喷嘴中心的水平度，喷嘴间水平误差不超过3mm，同池同起源多台碟式射流曝气器喷嘴中心的水平误差不超过30mm.
（3）设备安装：设备定位完成后与预埋件牢固焊接，焊接过程严格按程序施工，采用对角焊接方式，严格避免收缩不均。
（4）当安装高度（喷嘴中心据池底的高度）≥1200mm时，支撑杆应采用斜撑固定，避免设备工作时晃动或抖动。
2、管道安装要求
（1）供气管：供气管应采用支撑并固定牢固，避免设备受重压。
（2）循环水管：循环水管应采用支撑并固定牢固。
（3）每台设备安装完毕后，必须严格检查焊接处是否牢固和连接管道的支撑点是否牢固。
三、注意事项
正常情况下使用，一般无需维护保养。
当废水的硬度过高时，会造成设备内部结构，从而影响产品性能。
因此废水硬度过高时，应在大修期间检查设备的结构情况，喷嘴部分垢厚不宜超过2mm。
除垢方法可采用酸洗，禁止铲磨除垢。
曝气盘设备安全操作规定
曝气盘设备安全操作规定1. 前言曝气盘设备一般被应用于水处理、污水处理、水产养殖等行业，是一种重要的水处理设备。
其工作原理为抽入大量空气，通过气泡悬浮来清除水中杂质和微生物，以达到净化水的目的。
因此，在使用曝气盘设备时必须注意安全操作，以防发生意外事故。
本文档详细阐述了曝气盘设备的安全操作规定，以确保设备的正常运行和操作人员的安全。
2. 设备安装、调试和维护1.曝气盘设备应该在平整、牢固的场地上安装，并设有安全防护措施，在操作时应保持设备周围通畅。
2.在设备安装后，应先通过逐级调试进行检查。
确认每个曝气盘的通气量是否一致，管线是否畅通，并检查气体的压力是否稳定。
3.定期检查气体的压力传感器和传感器阀门是否灵敏，若发现问题应立即更换。
4.在设备维护时，应先切断气源和电源，并进行安全隔离。
5.制定消毒和安全防护措施，并进行定期监控和更新。
3. 操作指南1.严格按照设备操作手册进行操作，确保操作人员符合相关要求。
2.操作人员应戴上安全帽、防护手套、防滑鞋等安全装备，以确保个人安全。
3.在启动设备之前，应先检查气体的供应和排气口是否畅通，工作面积内的气氛是否可燃。
4.在操作设备时，应注重气体的安全性，不得在设备周围吸烟或使用明火等易引发爆炸的设备。
5.在操作设备时，应保持设备周围通畅，防止设备损坏或污染水体。
6.安全障碍物安装,以防止工人进入设备区。
4. 应急响应与事故处理1.当设备出现异常情况时，应立即切断气源和电源，并进行安全隔离，防止二次事故发生。
2.在发生事故时，应迅速启动应急预案，并组织人员进行撤离。
通过适当的疏散措施，将事故危险区域封锁，防止扩散和二次伤害。
3.在必要时，应及时向有关部门报告事故情况，接受他们的指导和检查，并对相关设备进行修复。
5. 总结曝气盘设备是一种重要的水处理设备，在使用过程中必须确保安全操作。
本文档详细阐述了曝气盘设备的安全操作规定，对操作人员规范操作行为、安全维护设备起到了积极作用。
曝气盘操作保养规程
曝气盘操作保养规程曝气盘是一种用于污水处理中曝气系统的关键设备，其作用是将空气通过压缩机输送到底部曝气管中，使池中底部污泥充分氧化分解。
因此正常的曝气盘操作与保养对于整个曝气系统的正常运行和发挥其最佳效果至关重要。
本文将详细介绍曝气盘的操作与保养规程。
一、操作规程1.在操作曝气盘前，需要对其周边进行检查，确保没有任何物品影响曝气盘的工作；2.开始操作前，请检查曝气盘的电气装置是否正常；3.打开曝气系统的电源，观察曝气盘是否正常运行。
如有异常情况，请立刻停止运作，排查问题并修复；4.在检查无误后，确认气供系统压差是否正常，向没有任何污泥或杂物的曝气盘接口开启气源；5.操作期间需要随时观察曝气盘的运行状态，确保曝气盘内有足够的空气供应；6.在操作结束后，需要及时关闭气源；二、保养规程1.定期检查曝气盘的电气设施，确保电气设施的正常工作和安全；2.定期清理曝气盘的接口和过滤网。
曝气盘的接口和过滤网如果长时间不清理，会影响气源的输入；3.定期保养曝气盘的风机。
清洗曝气盘的风机是保证曝气盘长时间稳定工作的关键环节。
应该定期进行清洗；4.定期检查曝气盘的积水情况。
如果曝气盘中出现积水，需要及时排除；5.定期对曝气盘进行更换。
曝气盘是一个易损件。
如果曝气盘工作时出现损坏，需要及时更换曝气盘。
三、总结本文主要介绍了曝气盘的操作与保养规程。
通过对曝气盘的详细介绍，相信大家可以更好地理解曝气盘的运行原理和保养方式。
正常的曝气盘操作和保养能够为曝气系统的长期稳定运行提供保障。
如有需要，可以根据实际情况进行相应的调整。
以上就是本文的全部内容，如果您对曝气盘操作和保养规程有疑问，请在下方评论，我们会竭尽所能为您解答。
曝气器安装实施方案
曝气器安装实施方案一、前期准备工作在进行曝气器安装前，首先需要对安装场地进行勘察和测量。
确定曝气器的安装位置，考虑到曝气器与管道连接的便捷性和曝气效果的最佳化，选择合适的安装方案。
同时，还需要对所需的安装工具和材料进行准备，确保安装过程中的顺利进行。
二、安装步骤1. 固定支架安装首先，根据勘察结果确定曝气器的安装位置，在该位置上安装固定支架。
确保支架安装牢固，能够承受曝气器的重量和运行时的振动。
2. 曝气器连接将曝气器与气体供应管道进行连接，确保连接处密封可靠。
在连接处使用密封胶或者密封垫片，以防气体泄漏。
3. 电气接线对曝气器的电气接线进行连接，确保曝气器能够正常供电。
在进行电气接线时，需要注意接线的正确性和安全性，避免出现电路短路或者漏电的情况。
4. 安装调试完成曝气器的安装后，需要对曝气器进行调试。
首先进行干运转测试，确保曝气器能够正常启动和停止。
然后进行湿运转测试，观察曝气效果是否符合设计要求。
5. 安全检查安装完成后，对曝气器的安装位置和连接处进行安全检查，确保曝气器的安装符合安全标准。
同时，对曝气器的运行状态进行监测，确保曝气器能够正常运行并保持良好的工作状态。
三、注意事项1. 安全第一在进行曝气器安装过程中，安全始终是第一位的。
在操作时，需要穿戴好相关的安全防护用具，避免发生意外伤害。
2. 严格按照操作规程进行操作在进行曝气器安装时，需要严格按照操作规程进行操作，避免因操作不当导致安装失败或者安全事故的发生。
3. 定期维护保养曝气器安装完成后，需要定期对曝气器进行维护保养，确保曝气器能够长期稳定运行。
定期清洗和检查曝气器，及时发现并排除故障，保证曝气器的正常运行。
四、总结曝气器安装是一个需要严谨操作的工作，需要对安装场地进行充分的准备和勘察，严格按照安装步骤进行操作，确保曝气器的安装质量和安全性。
在安装完成后，需要对曝气器进行定期的维护保养，确保曝气器能够长期稳定运行，为水处理工艺提供良好的曝气效果。
曝气头操作保养规程
曝气头操作保养规程曝气头是一种常见的曝气设备，广泛应用于污水处理、饮用水处理、工业废水处理等领域。
正确的操作和保养曝气头，不仅可以延长设备寿命，还可以保证设备的正常运行，提高处理水质的效果。
本文将介绍曝气头的操作步骤和保养规程。
操作步骤1.确认曝气头的数量和位置，避免漏装或重复安装。
2.安装曝气头时应采用尽可能大的曝气头孔，以确保足够的曝气量。
3.安装曝气头应注意与曝气管的连接，应紧密连接并采取密封措施，以避免气体泄漏。
4.曝气头安装完成后，应接通电源，确认设备是否正常工作。
工作时应有清晰的气泡流动，如不能满足要求，则应调整气体流量、曝气头孔径或曝气头数量等因素。
5.每隔一定时间，应对曝气头进行检查，确认工作状态是否正常，发现异常及时进行维护和更换。
保养规程1.周期性清洗曝气头和曝气管：曝气头和曝气管长期使用后会产生沉积物和污垢，影响气体的流动。
应定期使用清洁剂清洗，清除沉积物和污垢，确保空气能够顺畅流通。
2.检查曝气头和曝气管是否受损：曝气头和曝气管因长期使用而损坏是常见现象。
应定期检查曝气头和曝气管是否受损，并及时更换，以确保设备的正常运行。
3.定期检查气源：气源质量对曝气头工作效果有很大影响。
应定期检查气源质量，发现问题及时处理，以确保设备的正常运行。
4.定期挤出污泥：因曝气头需要通气，污泥容易堆积在曝气头周围。
应定期对污泥进行挤出处理，以确保设备的正常运行和曝气头的工作效果。
5.定期检查曝气头的连接：曝气头的连接处很容易出现问题，影响气体的流动。
应定期检查曝气头的连接处是否松动，及时处理，以确保设备的正常运行。
结论曝气头是重要的曝气设备，正确的操作和保养曝气头，可以延长设备寿命，提高处理水质的效果。
本文介绍了曝气头的操作步骤和保养规程，希望可以帮助您更好地使用和保养曝气头。
转碟曝气机安装安全事项说明
安转碟曝气机安装安全事项说明全事项说明
设备在安装过程中安全应放在首位，要在保证安全的前提下进行施工。
应注意以下几点：
1、安装人员必须遵守安装单位的施工条例及注意事项，服从安装单位的安排。
2、安装人员在安装期间必须树立本公司形象，发挥本公司“八字四心”精神，要团结一致、兢兢业业，更快更好地完成安装任务。
3、安装之前安装队队长要对安装人员做好安装地点安排，同时要考虑这一地点的安全状况，做好安全措施，保证施工安全。
4、各安装人员在安装中要统一服从安装队长的安排，在规定地点施工，不可随意到别的施工工地，以免出现意外。
5、安全标志：在安全防护重要部位和电气设备上均应注上“注意安全”和“当心触电”等醒目标志，安装在地面上的传动机械应设置防护罩，注上安全标志。
6、施工过程中施工人员应戴好安全帽，穿好工作鞋，2米以上高空作业要系好安全带，要正确使用劳动保护用品，在特殊防火地方，不能随地抽烟。
7、对于电气设备的安装和使用，必须符合“电气安全注意事项”。
非电工不可随意拆装电器，特别是安装中不可随意合闸九，电气维修时，必须挂上“有人工作”警示牌。
8、动用氧气、乙炔必须有动火证，二瓶必须分离放置，现场必须有两人以上，防止火灾造成重大事故。
9、吊装设备时，吊臂及其旋转范围内严禁站人，吊装过程须由专人统一指挥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盘式微孔曝气器安装、操作和维护说明书H D 2 0 0 H D 2 2 0 H D 2 7 0 H D 3 4 0 ECO 21ECO 341曝气系统 (3)2概述 (3)3运输 (3)4到货检查 (3)5产品存贮 (3)6安装 (3)6.1准备工作 (3)6.2调节水平 (4)6.3曝气盘的安装 (4)7操作说明 (4)7.1安装 47.2标准操作 (4)7.3故障排除 (5)7.4保养和清理 (5)7.4.1保养 57.4.2机械清洗 (6)7.4.3化学清洗 (6)8更换 (6)9再循环 (6)10免责声明 (6)11参考文献 (6)1.曝气系统本手册详细说明了盘式微孔曝气器JetFlex HD 200、HD220、HD 270以及HD 340的安装和运行要求，也可作为HD 235、HD 325、ECO 21 和ECO 34的安装和操作指南。
2.概述******公司为市政和工业污水处理的曝气工艺提供曝气器。
曝气器为采用活性污泥工艺的污水处理厂提供微孔曝气，由于采用了特定配方的EPDM（三元乙丙）橡胶制造而成的膜片有较好的弹性，因此，可长期用于反硝化工艺间歇运行。
工业污水（生活污水中混有工业污水的量超过10%应当被定义为工业污水）可能需要使用其他的材料如硅橡胶、丁晴橡胶、氟橡胶或聚氨酯，请联系******公司。
从原料的混合到产品组装的每一个步骤，******公司都会严格控制，并可根据客户需要记录产品的一致性，所有的曝气器都在工厂完成组装。
曝气器在贮存、运输和安装时要小心处理避免损伤。
******公司的一般销售条件适用于曝气器产品的运输过程。
3.运输我们用厚纸板箱装运曝气器。
详情请查询包装信息。
4.到货检查根据交付的货物检查产品的包装，在装运时有结构损坏，特别是橡胶膜片。
包装、设备或产品的任何损坏都必须在交货起5个工作日内向******公司和运输公司通报。
******公司保留损坏检查的权利。
产品质保仅适用于采用原始且未损坏的包装情况。
5.设备贮存在原包装中的曝气器以及所有的附件应按DIN 7716或者ISO 2230的规定在干燥和通风的室内贮存。
要防止受冻、过热、阳光直接照射、灰尘、矿物油和碳氢化合物的污染。
不要靠近发动机存储，特别是不要靠近风机。
不得在室外贮存！产品在现场的贮存时间（从到货到安装/运行）最长不超过1年。
在现场存储时，所有的曝气器和配件都必须贮存在原包装中。
大板条纸箱直接暴露在阳光下照射时，要用涂油防水布覆盖，以防止紫外线辐射。
不得使用含增塑剂的包装材料。
6.安装6.1准备工作·在曝气系统安装之前，必须清除曝气池内的所有废物，如石头、金属残片和木块等。
·推荐的曝气支管应使用标准的（Sh40到Sh80）塑料管（如ABS，PVC等）或DN 100 ( 4”) 不锈钢管。
根据管径和壁厚来选择橡胶鞍型适配器的型号。
·曝气支管应调节水平，公差为± 6.35mm（±1/4”）·在曝气支管开孔的直径应为30mm（± 0.1mm）（配合3/4”的橡胶适配器）（具体产品请咨询******公司技术人员），并且在垂直轴方向校平，其公差为± 3°。
·去除所有开孔的毛刺·必须保证管道系统的干净。
推荐在安装曝气盘以前，使用空气吹扫或清水冲洗清理，以清除可能积聚在管道中的任何碎片和碎屑。
6.2曝气盘的校平·保证曝气器距离水加速器（如推进器等）有足够的距离，水流经过曝气器时的流速不能超过0.5m/s。
6.3 曝气盘的安装1.为方便安装，可用润滑剂将橡胶适配器打湿。
推荐使用商用级水基肥皂（浓度5% -10%）或家用洗涤剂（0.01~0.1%）作为润滑剂。
润滑剂不允许含有矿物油或碳氢化合物。
2.将橡胶适配器压入支管上的开孔，并反复旋转，直到鞍型适配器刚好与管道的弧度相配合并完全压入关内。
3.将曝气盘的NPT 螺纹头压入鞍型适配器，并顺时针方向尽可能旋紧，使曝气器的最后一圈螺纹完全没入鞍型适配器的螺纹内。
为了防止鞍型适配器转动，使用斜口叉形板手（JUT 零件号#12013）。
4.旋紧曝气器时，请勿损坏膜片。
5.曝气盘在旋入的过程中不能损坏鞍型适配器。
如有必要，卸下曝气器盘重新旋紧。
更换不可逆变形或损坏的鞍型适配器。
7.操作说明书7.1起动说明在开始运行以前，要清除曝气池中的废物，如石头、木块和铁块等。
安装到池子进水之间的时间间隔应尽可能缩短。
如果暂时不能做到，要注意以下几点：·不允许在曝气系统附近或者池顶做任何可能损坏曝气器的其它工作，例如涂漆、焊接、水泥密封等。
·保护曝气器防止有其他物体坠落砸坏曝气系统。
·为了检查气密性，在池中加入清水。
不需要使用饮用水，但水中必须无大量淤泥或碎屑。
水位应当高于曝气盘面20 cm（8”）。
开始时通气5-10分钟，检查明显的泄漏，然后关闭阀门，立即重新检查小的隐藏漏点，细微的漏点可以通过小风量来排除。
局部区域出现较大的空气流量，可能是管道泄漏或是曝气盘损坏。
·如果在泄漏检查后不能直接起动并正常操作，要将水位提高到曝气盘以上至少1 m / 40"（防止紫外线辐射，或过冷过热的天气）；对较长的时间，要考虑补偿蒸发损失。
·曝气盘每天必须以中等空气流速至少工作10 分钟。
·当温度低于冰点时，必须以这样的要求选择水位（约+200mm /±1℃），以保证安全。
·曝气盘在测量氧传递性能或者正式运行之前，须以最高设计空气流速运行1周。
7.2标准操作在标准工作状态下，空气流速必须调整，以保持池中的溶氧水平。
当调整空气流速时，曝气盘应当在允许的工作范围内使用。
空气流速过高会导致过高的阻力损失，降低氧传递性能。
空气流速过低会导致曝气盘（膜片）曝气不均匀，减少空气的分配量。
此外，当空气流速低时，在膜片上产生的生物材料的生长率增加，这可能导致贯穿凝集反应并因此增加阻力损失。
保持空气流速，使其不高于曝气盘的最高流速。
这一点取决于曝气盘的设计、材料和缝图样等。
水温须保持在5°C / 41°F 到35°C / 95°F (ATV A-115) 之间。
曝气盘入口处的空气温度不得超过60°C / 140°。
更高的温度也是可能的，请垂询******公司。
微孔曝气系统的操作需要良好的空气过滤装置。
吹进系统的空气必须无油、无尘和无溶剂。
压缩空气必须和满足" 德国TA Luft 大纲的要求或相应的地区要求；用于清除环境灰尘的集尘器必须按照DIN EN 779 标准要求设计，除尘率至少为80%（过滤器等级G3）最好是90% （过滤器等级G4）以防止曝气盘介质的阻塞。
曝气盘头部损失应当进行监控。
当增加量高于20 hPa / 8” WC 时，可能反映有阻塞问题。
阻塞可能是因为碳酸盐沉积、生物膜损坏等原因，这种故障常常可以用高压水软管冲洗。
曝气盘的检查应当有正确的依据，至少每年检查一次。
7.3故障排除因为使用的是优质材料，******曝气盘在长期工作中仅需要很少的保养。
******公司推荐定期对曝气系统进行目测检查，特别是产生沉淀物和发现阻力损失时。
这可以帮助操作人员确定曝气系统是否在最佳状态工作。
如下迹象可能表面曝气系统未处于最佳工作状态，需要进行维修保养程序：现象1：在局部区域空气流量过大可能的原因：布气支管泄漏程序：打开单元进气阀门，保持中等空气流速，检查管件接头和管道是否有破损，修理或更换损坏部件。
可能的原因：曝气器膜片损坏或脱落方法：打开单元进气阀门，保持中等空气流速，目测曝气盘，更换膜片或整个曝气盘。
现象2：曝气不均匀可能的原因：鼓风机容量不够方法：确认鼓风机工作正常，打开另一台鼓风机。
可能的原因：检查阀门是否正常工作，是否关闭或打开角度不够方法：检查止回阀的位置可能的原因：曝气盘空气分配量不定方法：排水池入口区有问题。
检查曝气盘的水平校平，其公差为± 0,6 cm / ± 1/4”。
检查是否有因碎片在内部阻塞管道和接头，使用空气吹扫或水冲洗清理可能的原因：曝气盘膜片上有沉淀物方法：检查曝气盘膜片上是否有沉淀物和结壳，清理或更换膜片，或者更换曝气盘现象3：溶氧水平降低或系统阻力损失升高可能的原因：曝气盘膜片上有沉淀物方法：检查曝气盘膜片上是否有沉淀物和结壳，清理或更换膜片，或者更换曝气盘现象4：整个池中的溶氧状态不均匀可能的原因：空气量不足方法：确认鼓风机工作正常，打开另一台鼓风机。
检查设备和工作状态，请参阅第-3节。
根据废水的类型，建设情况，操作状态等也会造成曝气盘的不正常工作。
如果需要，请和承包商或工程办公室联系。
7.4保养和清理7.4.1保养膜片应当在连续工作后由操作人员进行检查，特别是如果持续使用时，可能产生阻力损失升高，或变为粗糙的泡状形态。
后者导致氧转移效率的明显降低，因为只有部分打孔区过度曝气。
曝气盘应当根据操作说明定期清除沉淀物（碳酸盐、铁盐、铝盐、生物粘泥等）。
这些沉淀物的增加取决于废水和废水处理厂的特殊工作状态。
当曝气池关闭并排空后，或者可提升的曝气装置单元提起后，应保证膜片上的污泥沉淀物不会干燥并凝固。
若膜片上的沉淀物干燥，会削弱曝气盘正常的功能。
7.4.2机械清理推荐使用的生物沉淀物清理程序是使用物理排除其生成物，既可以通过轻轻地刷洗，也可以使用高压水射流清洗机冲洗1).膜片和喷嘴之间的距离应保持约50 cm，以避免过激烈的水喷射流损坏膜片。
进行除磷沉淀时，不得使用纯硫酸铝和纯硫酸铁，用化学方法处理膜片材料。
可分离的强粘性沉淀物使用高压水射流清洗机冲洗掉。
7.4.3化学清理/ OSHA 规范MSDS2)化学清理碳酸钙垢的常用方法是空气流甲酸检测法。
使用该工艺，曝气池可以不需要排水。
取决于膜片表面沉积的程度，浓缩的甲酸(85%，体积比) 应当一年加两次，将商用级计量泵放入空气流。
将每根曝气盘的空气流速调整到最高，在一小时内，在每根曝气盘中加入约100 cm3 / 3.4 fl. oz.（液量盎司）甲酸。
为了随后从系统中清除甲酸，以不变的空气流速冲洗至少2小时。
精确的用量比例取决于沉积的程度，废水的成份和工作状态等，最佳的用量需要通过多种适当的方法来确定。
管道、阀门和接头接头必须是耐酸的。
不允许使用化学剂和添加剂，使用化学剂和添加剂会失去******公司的质保承诺。
1)遵循压力清洗机制造商的安全指南。
2)甲酸有危险，可能导致严重的伤害和死亡。
需要专业设备和进行专业人员的培训。
甲酸的使用要遵循所有的安全指南。
8.更换曝气盘如果根据正确的检查结果需要更换曝气盘，请参阅以下步骤：8.1曝气盘应当使用高压水射流清洗机冲洗污泥沉淀物，以避免因滑落产生伤害的危险。
