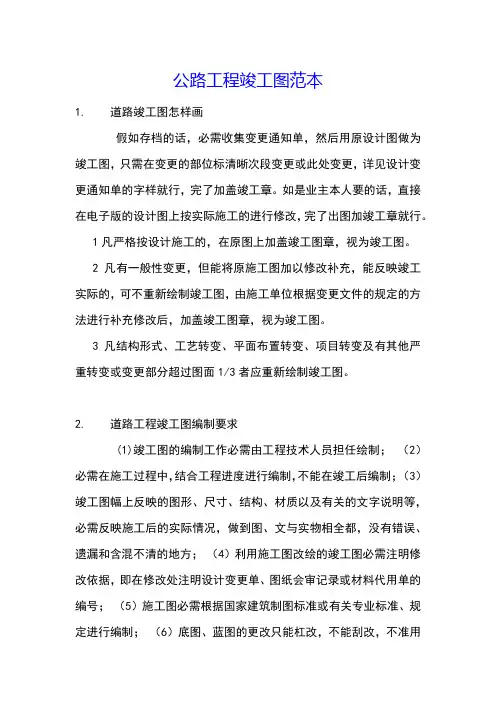

施工期间质量控制是工程管理的主要内容，所形成的有关资料是质量控制的 真实记录，应进行认真整理及时归档。
8．隐蔽工程检查情况。 （四）竣工图表 1．原设计涉及的内容，竣工图均应反映，必要时还须增加图纸。 2．若工程无变更，可利用原设计图。 3．小桥各特征点的高程和全桥工程数量表要反映“设计”与“竣工”两项 内容 4．梁（板）安装竣工表 列出梁（板）顶面纵向设计和竣工高程、支座中心偏位数据。 5．墩（台）帽竣工表 列出每个墩（台）帽顶面（柱子中心位置必）设计、竣工高程，纵、根轴线 位差。 此表可放在墩（台）结构图的空隙处，或另制表。 6．伸缩缝。竣工图按实际结构绘制，并重新计算工程量。
第十二册 环境保护设施竣工图
一、封面 二、总目录——本册目录 三、竣工说明 （一）扼要说明环境保护工程的内容和工程施工情况。 （二）工程变更原因及依据。 （三）在施工中执行原设计及变更情况。 （四）执行技术规范及质量自检情况。 四、竣工图表 （一）隔音墙竣工图（表）。 （二）绿化工程竣工图（表）。 （三）列出“竣工”与“设计”工程数量表。 （四）原设计图表中反映的内容，竣工图中均应反映。
第二册 平面总体竣工图
一、封面 二、总目录——本册目录 三、图例 四、竣工说明 （一）概述本段平面线型设计及变更情况（包括变更原因、依据）。 （二）执行原设计及变更情况。 （三）长短链情况。 五、平面总体竣工图 （一）“平面总体设计图”如无变更，可利用原设计图。 （二）若构造物有变更，应将实际竣工的构造物补画在竣工图上。 （三）地形、地物与实际不符的应予纠正。 （四）通道、跨线桥的引道按竣工的实际走向、长度、宽度画在竣工图上。 （五）路基边沟接实际排水方向标注箭头。 六、中线坐标表 若施工中无变更，可采用原设计值。 七、统一里程及断链桩号一览表
第三册 纵断面竣工图
一、封面 二、总目录——本册目录
