称重传感器技术要求

柯力称重传感器技术说明书 SB500kg~25t型

执行标准：GB/T7551-2008传感器全国用户产品质
许可证号：浙制00000577号量服务双满意十佳企业
型式批准证号： ISO9001:2008 国际认证企业
浙换2012F123-33
产
品
说
明
书
（SB500kg~25t型）
●使用前仔细阅读本产品使用说明书
●请妥善保管本产品说明书，以备查阅
宁波柯力电气制造有限公司
温度系数：±0.02%F.S/10℃
使用温度范围：-10℃~+40℃
零点输出：±0.1%F.S
安全过载密封等级： IP68
安全过载： 150%F.S
推荐输入电压： 10 VDC ~12 VDC
最大输入电压： 15 VDC
四、传感器工作原理
传感器弹性体采用优质专用金属材料，在应变敏感区域表面上粘贴R1、R2、R3及R4四片（组）应变计，组成惠斯汀电桥，当受外力F作用时，弹性体变形，引起应变计R1、R3受拉伸，电阻值变大；R2、R4受压缩，电阻值减少，使电桥失去平衡，输出与外力F成正比的电压信号。

测量电桥由于具有灵敏度高、测量范围宽、电路结构简单、精度高、容易实现温度补偿等优点，因此能很好地满足应变测量的要求。

五、结构特性
传感器弹性体结构特殊，抗弯、抗扭性好，从而提高传感的自振频率和
抗倒、抗偏、抗干扰等特性，传感器安装连接可采用专用连接构件，安装方
便、可靠。

六、电缆芯线色标接线法：
尊敬的用户：
非常感谢您选用本公司的产品
本公司产品适用于：汽车衡、平台秤、配料称及各种专用衡器等。

希望您对我公司产品提出宝贵意见，谢谢。

型拉压力称重传感器安全操作及保养规程

型拉压力称重传感器安全操作及保养规程型拉压力称重传感器是一种高精度的称重传感器，广泛应用于各种工业、商业、教育等领域。

为了确保使用过程中的安全和传感器的长期可靠性，下面是本传感器的安全使用和保养规程。

1. 安全使用规程1.1 设备安装在安装传感器时，应按照以下步骤进行：1.将传感器放在平整的表面上，并检查传感器的合格证、说明书等是否齐全；2.在传感器的底部四个角处，固定传感器支架，以确保传感器处于水平状态；3.将称重物体放在称重台板上，如有必要，使用传感器自带的螺栓进行固定。

1.2 使用环境在使用传感器时，应注意以下环境条件：1.温度：传感器适用的温度范围为-10℃~50℃，超过此范围会降低传感器的精度；2.湿度：传感器适用的湿度范围为10%~90%，超过此范围会影响传感器的可靠性；3.电压：传感器适用的电压为5VDC，超过此范围会对传感器产生损坏。

1.3 测量应用在使用传感器进行测量时，应注意以下事项：1.使用合适的称重量：传感器的量程为0~1000g，超过此范围会对传感器产生损坏；2.避免冲击和振动：传感器应放置在稳定的表面上，避免受到外部冲击和振动；3.避免过载：传感器的负载不应超过额定负载的150%，否则会对传感器产生损坏；4.避免频繁使用：传感器的频繁使用会对传感器产生疲劳，降低传感器的精度和寿命。

1.4 清洁与维护在传感器的使用和维护过程中，应注意以下事项：1.定期清洁传感器表面：将传感器表面的灰尘和杂物清洁干净，避免粘附在传感器表面影响测量精度；2.保持传感器干燥：避免传感器被水、油、化学物质等腐蚀；3.定期校准：定期使用标准质量块校准传感器，保证传感器的精度和可靠性；4.避免拆卸和修理：如果传感器需要维修，请联系售后服务中心进行维修，切勿私自拆卸和修理。

2. 保养规程2.1 传感器存放当传感器不在使用时，应存放在以下环境中：1.温度：传感器存放的环境温度应在-20℃~70℃之间；2.湿度：传感器存放的环境湿度应在5%~95%RH之间；3.光照：传感器应避免长时间暴露在阳光底下或其他强光源下。

称重模块和称重传感器安装方法检验规范表格

称重模块和称重传感器安装方法检验规范表格序号安装方法检验规范1选择合适的安装位置-将称重模块或称重传感器安装在合适的位置，确保其能够准确测量被称重物体的重量。

-确保称重模块或传感器的安装位置稳固可靠、不易变形，并能够承受被称重物体的重量。

-检查安装位置是否符合技术要求和安全措施。

2安装固定支架-使用合适的支架将称重模块或传感器固定在安装位置上。

-确保支架能够稳固地固定称重模块或传感器，不易松动或变形。

-检查固定支架是否符合技术要求和安全措施。

3连接电源和信号线-根据供应商提供的连接方式，正确连接称重模块或传感器的电源和信号线。

-检查连接线是否完好无损、不易断裂，并正确连接至设备的电源和控制系统。

-检查电源电压和信号线是否符合规定的要求，确保称重模块或传感器的正常工作。

-测试连接线是否稳固可靠，无干扰和干扰。

4调试和校准-在安装完成后，进行相关调试和校准，确保称重模块和传感器的准确测量。

-根据供应商提供的技术要求和操作说明，进行相应的调试和校准步骤。

-检查调试和校准结果是否符合规定的精度和准确度要求，确保称重模块和传感器的可靠工作。

-检查调试和校准过程中是否存在问题或异常情况，及时处理并解决。

5定期维护和清洁-定期检查和维护称重模块和传感器的安装情况，确保其正常工作。

-清洁称重模块和传感器的表面和内部，去除积尘和污染物。

-检查电源和信号线是否有损坏或老化的情况，及时更换或修复。

-检查固定支架和其它附件是否紧固可靠，重新调整或更换必要的部件。

6记录和备份-在安装过程中，详细记录安装步骤和结果，包括检查、调试和校准等信息。

-对于重要的安装和校准结果，进行备份和存档，以备后续追溯和分析。

-定期检查和评估安装和校准结果的有效性和可靠性，根据需要进行调整和优化。

称重传感器常用技术参数

称重传感器常用技术参数1. 承重范围（Rated Load Range）：指称重传感器能够承受的最大重量，通常以公斤（kg）或吨（t）为单位。

不同的应用场景有不同的要求，选择合适的承重范围是非常重要的。

2. 灵敏度（Sensitivity）：指称重传感器输出信号的变化与输入负荷变化之间的关系，通常以每个单位负荷变化导致的电压、电流或频率变化计算。

灵敏度越高，称重传感器能够更准确地测量小负荷变化。

3. 偏移（Offset）：指在称重传感器未受到任何负荷时的输出信号。

传感器的输出信号应为零，但由于各种因素（如器件本身的固有偏移），可能会存在一个偏移值。

偏移值可以通过校准来调整，以确保传感器输出的准确性。

4. 归零（Zero Balance）：指在称重传感器受到满量程负荷之后，解除负荷后的输出信号。

理想情况下，归零值应为零，但由于传感器在负荷过程中可能会发生不可避免的畸变，归零值可以根据需要进行精确调整。

5. 线性度（Linearity）：指称重传感器输出信号与输入负荷之间的最大偏差。

线性度越高，表示传感器的输出信号与输入负荷之间的关系越准确。

6. 公差（Tolerance）：指称重传感器的输出信号与其标定值之间的误差。

公差的大小直接影响传感器的准确性和可靠性。

7. 重复性（Repeatability）：指称重传感器在多次使用时，对相同负荷的测量结果的一致性。

重复性好的传感器能够以较高的精度重复测量相同负荷。

8. 温度影响（Temperature Effect）：指称重传感器的性能参数对温度变化的敏感程度。

温度会对传感器的性能产生影响，这些影响可能包括传感器输出信号的漂移、灵敏度的变化等。

9. 防护等级（Protection Level）：指称重传感器的防尘、防水等能力。

根据不同的应用场景，可以选择不同防护等级的传感器。

10. 使用环境要求（Environmental requirements）：称重传感器通常要求在特定的环境条件下工作，如温度范围、湿度范围等。

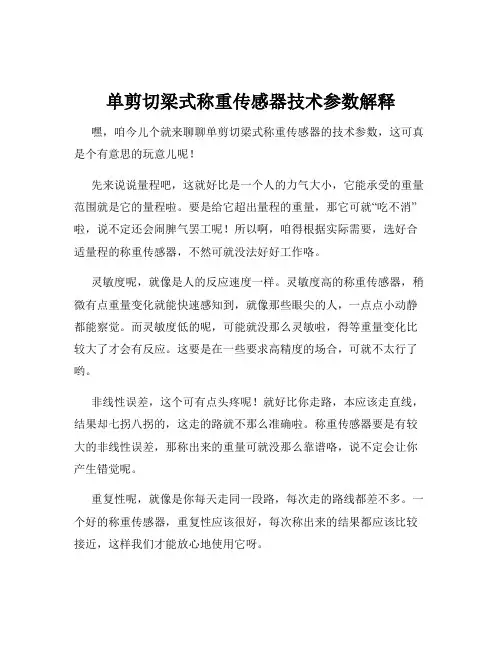

单剪切梁式称重传感器技术参数解释

单剪切梁式称重传感器技术参数解释嘿，咱今儿个就来聊聊单剪切梁式称重传感器的技术参数，这可真是个有意思的玩意儿呢！先来说说量程吧，这就好比是一个人的力气大小，它能承受的重量范围就是它的量程啦。

要是给它超出量程的重量，那它可就“吃不消”啦，说不定还会闹脾气罢工呢！所以啊，咱得根据实际需要，选好合适量程的称重传感器，不然可就没法好好工作咯。

灵敏度呢，就像是人的反应速度一样。

灵敏度高的称重传感器，稍微有点重量变化就能快速感知到，就像那些眼尖的人，一点点小动静都能察觉。

而灵敏度低的呢，可能就没那么灵敏啦，得等重量变化比较大了才会有反应。

这要是在一些要求高精度的场合，可就不太行了哟。

非线性误差，这个可有点头疼呢！就好比你走路，本应该走直线，结果却七拐八拐的，这走的路就不那么准确啦。

称重传感器要是有较大的非线性误差，那称出来的重量可就没那么靠谱咯，说不定会让你产生错觉呢。

重复性呢，就像是你每天走同一段路，每次走的路线都差不多。

一个好的称重传感器，重复性应该很好，每次称出来的结果都应该比较接近，这样我们才能放心地使用它呀。

滞后性呢，就像是你回忆一件事情，有时候会有点模糊，不太确定。

称重传感器也会有这样的情况，当重量增加和减少时，它的反应可能会有点不一样，这可就需要我们注意啦。

温度补偿呢，这就好比人在不同的温度环境下需要调整穿着一样。

称重传感器在不同温度下性能也可能会受到影响，有了温度补偿，就能让它在各种温度下都能比较准确地工作啦，不至于“热晕”或者“冻僵”咯。

还有蠕变呀，这就像是一个人长时间保持一个姿势会有点累一样。

称重传感器长时间承受一个重量，可能也会有点“累”，性能会发生一些变化呢。

这些技术参数可都重要得很呢！就像一部机器的各个零部件，每个都有自己的作用，缺了谁都不行。

咱在选择单剪切梁式称重传感器的时候，可得把这些参数都搞清楚，选一个最合适的，这样才能让它在我们的工作和生活中发挥最大的作用呀！你说是不是呢？要是随便选一个，到时候出了问题，那可就麻烦啦！所以啊，咱可得认真对待这些技术参数，让它们为我们服务，而不是给我们添乱哟！。

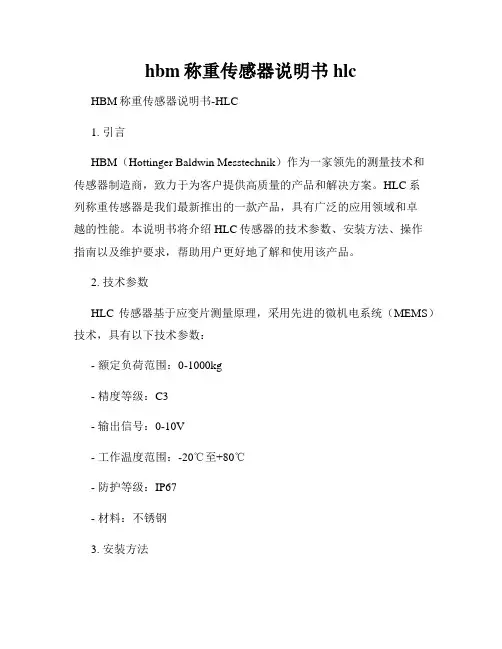

hbm称重传感器说明书hlc
