预分支电缆施工工法(2)

预分支电缆施工工法(2)

预分支电缆施工工法预分支电缆施工工法一、前言随着城市建设的不断发展,电力供应需求也在不断增加,大型建筑物、商业综合体以及工业园区对电力供应的要求越来越高。

预分支电缆作为一种新型电力供应方式,逐渐得到了广泛应用。

本文将介绍预分支电缆施工工法,旨在使读者对该工法有更深入的了解。

二、工法特点预分支电缆施工工法是将大型建筑物内部电力供应和分支电缆的安装工作提前完成,然后再将整体的电缆预先布置到建筑结构内,以后再由电力专业人员进行接线。

这种工法具有以下几个特点:1.施工便捷:通过在建筑物建设过程中并行进行电力供应和分支电缆的安装,避免了传统串行施工方式的等待和协调时间,提高了施工效率。

2.质量可控:预分支电缆在工厂进行预制和测试,保证了质量的可控性和一致性。

3.节省空间:预分支电缆可以直接布置在建筑结构中,无需额外的配电箱和接线盒,节省了宝贵的空间。

4.安全可靠:预分支电缆经过专业人员的设计和制造,具有较高的安全性和可靠性,有效降低了因电缆故障引发的安全风险。

三、适应范围预分支电缆施工工法适用于各类大型建筑物,如商业综合体、工业园区、高层住宅、医院等,特别是对于有高要求的电力供应,如恒温、恒湿的冷藏库,高性能的数据中心等。

四、工艺原理预分支电缆施工工法的实际工程操作与工法的理论依据和实际应用有密切的关系。

在施工过程中,需要采取以下技术措施:1.设计:根据建筑的布局和电力需求,进行预分支电缆的设计,确定电缆线路、起止点和布置方式等。

2.预制:在工厂进行电缆的预制,将预分支电缆制作成定制的模块,包括与主干电缆连接的预分支电缆和预安装的分支插座。

3.安装:根据设计要求,将预分支电缆模块布置到建筑结构中,保证电缆的顺畅和整齐。

4.接线:由电力专业人员进行预分支电缆与主干电缆的接线,确保电力供应的稳定和安全。

五、施工工艺1.设计阶段:根据建筑结构和电力需求,确定预分支电缆的线路和布置方式,编制施工图纸。

2.制作预制电缆:根据设计要求,在工厂进行预制电缆的制作,包括预分支电缆和预安装的分支插座。

预分支电缆施工工法

预分支电缆施工工法

预分支电缆施工工法一、预分支电缆简介预制分支电缆又称带分支电缆或枝状电缆,是把分支电缆导体用分支连接件与垂直主干电缆相连接,分支连接处用优于电缆外套的合成材料进行气密性模压密封制造出的一种电缆材料。

它具有供电安全可靠、绝缘性能好、配电成本低、安装环境及安装后维护要求低等优点,所以工程设计常常选择它作为树干式配电的供电主干线。

本人自2003年以来、通过对预制分支电缆在有关工程上的实际施工、并在施工当中总结经验、整理安装技术并形成了此工法。

二、工法特点安装过程采用专用机具及配用专用的安装附件,与传统材料、安装方法相比,提高了工效。

对关键工序(电缆的敷设与固定)的安装步骤、方法做了详细规定,保证了预制分支电缆的安全安装与稳定运行。

制定了严格的质量控制措施,确保安装质量水平达到优良要求。

1. 适用范围:适用于中、高层建筑中输送交流额定电压≤0.6/1.0kV,电流≤1600A的预制分支电缆供配电干线的安装、主要用于中高层住宅、办公楼、宾馆的竖向供电干线系统。

2. 工艺原理:预制分支电缆的安装是将已在生产工厂内标准化生产好的电缆利用其终端吊头与挂钩吊具悬挂安装在电气竖井、垂直(或水平)电缆桥架(或线槽)内。

电缆敷设时自下而上的吊装利用卷扬机,自上而下的放装可利用电缆自身重量下放。

主干电缆顶端配置绝缘起吊挂具(图b),并依靠挂钩横担(或预埋吊钩)(图a)、固定支架(图e)及电缆夹具(图f)等,这些辅件来承担电缆的重量及固定。

(预制分支电缆安装成品示意图如下)。

图预分支电缆成品示意图3.施工工艺流程及操作要点(1)施工工艺流程①确定电缆规格、回路、根数---②确定各回路的起点、终点及电缆走向---③确定电缆过墙、穿楼板预留洞尺寸是否满足要求----④绘制电缆敷设实际排列图----⑤确定敷设方法----⑥确定施工机具----⑦确定劳动力人数---⑧电缆敷设---⑨电缆固定----⑩电缆终端头制作、安装----①电缆回路标识----②电缆绝缘测试-----③送电运行。

预分支电缆施工方案范文

预分支电缆施工方案范文

预分支电缆施工方案前言预分支电缆是指在电缆敷设前,在主电缆中事先预留出分支电缆所需的空位,以便后续方便分支电缆的接入。

在施工中预分支电缆可以提高电气设备的可靠性,减少停机时间,提高工作效率等优点,因此得到了广泛的应用。

本文将介绍预分支电缆的施工方案,包括准备工作、电缆准备、电缆敷设、接线等方面的内容。

准备工作在正式进行预分支电缆施工之前,需要做好以下准备工作:1. 确定电缆敷设路线确定好电缆敷设路线以后,可以根据实际情况选择采用何种方式进行预分支电缆的敷设,并选择恰当的电缆材料。

在确定电缆敷设路线时,应该尽量减少拐弯、扭曲等地方,以保证电缆安装的平整度和弯曲半径。

2. 确定电缆数量和规格根据实际需要确定所需的电缆数量和规格。

具体选择何种规格的电缆,要考虑到线路负载、电缆敷设环境、温度、爆炸危险等因素。

3. 工具和材料准备根据电缆敷设长度、规格和数量的不同,需要准备不同的工具和材料。

例如,电缆剥皮器、电缆切割器、电缆接头、电缆皮带等。

电缆准备在进行电缆预分支敷设之前,需要对电缆进行以下准备工作:1. 剥去电缆保护层采用专业工具将电缆的保护层和绝缘层剥离。

2. 定位测量预留长度根据预分支电缆的需要量以及具体敷设路线,对电缆进行切割,并进行长度和位置的测量。

3. 安装压接头在电缆的末端位置进行安装压接头,便于接线的完成。

电缆敷设在完成以上两项准备工作后,即可进行电缆敷设:1. 敷设主电缆按照预定敷设路线敷设主电缆,留出预分支电缆所需的空间。

2. 敷设预分支电缆在主电缆中空出预分支电缆所需的空间后,将预分支电缆放置进主电缆中并确定位置。

3. 固定电缆采用电缆皮带等固定工具对敷设好的电缆进行固定,避免因运动或他人移动而脱出。

4. 进行光滑对电缆进行光滑处理,避免在不良环境下电缆过度弯曲。

接线在完成电缆敷设工作后,即可进行接线:1. 进行电缆接头安装首先需要将电缆接头加上压接头,并紧固并确定位置。

2. 进行接线在电缆接头完成后,进行接线连接,并检查连接是否牢固。

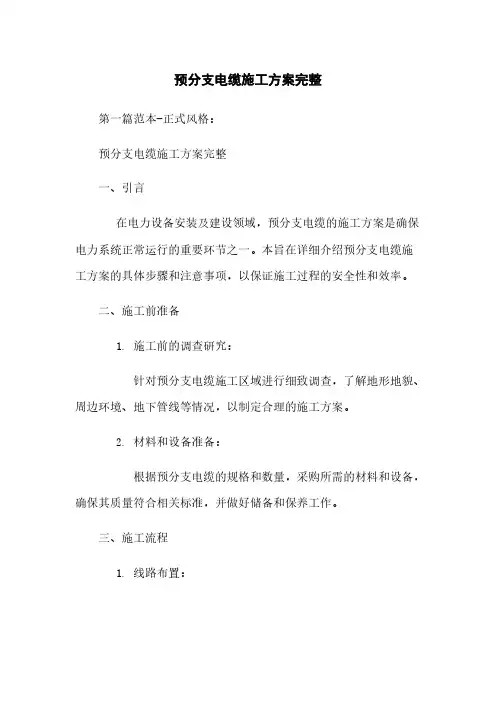

预分支电缆施工方案完整

预分支电缆施工方案完整

预分支电缆施工方案完整第一篇范本-正式风格:预分支电缆施工方案完整一、引言在电力设备安装及建设领域,预分支电缆的施工方案是确保电力系统正常运行的重要环节之一。

本旨在详细介绍预分支电缆施工方案的具体步骤和注意事项,以保证施工过程的安全性和效率。

二、施工前准备1. 施工前的调查研究:针对预分支电缆施工区域进行细致调查,了解地形地貌、周边环境、地下管线等情况,以制定合理的施工方案。

2. 材料和设备准备:根据预分支电缆的规格和数量,采购所需的材料和设备,确保其质量符合相关标准,并做好储备和保养工作。

三、施工流程1. 线路布置:根据设计图纸,确定预分支电缆的布置路径和走向,合理安排并标记施工区域。

2. 地面准备:清理施工区域的杂物和垃圾,确保地面平整整洁,并进行必要的基础工程。

3. 预埋管道安装:根据设计要求,进行预分支电缆的埋地管道敷设,包括材料选择、管道铺设和防护措施等。

4. 电缆敷设:将预分支电缆按照设计要求进行敷设,并注意保护电缆的外包装,避免损坏。

5. 连接和绝缘:对预分支电缆进行连接和绝缘处理,确保电缆之间的连接牢固可靠,绝缘性能良好。

6. 安装和调试:将电缆连接至设备和电源端,进行接地和测试等工作,并确保电力系统正常运行。

四、施工安全1. 安全防护措施:在施工现场设置明显的安全警示标志和防护措施,包括安全帽、防护眼镜、防滑鞋等,并完善施工安全管理。

2. 操作规范:严格按照施工操作规范进行施工,确保工人的安全和健康,避免事故发生。

五、验收和保养1. 施工验收:对预分支电缆施工的质量进行验收,包括电缆的连接、绝缘和运行情况等。

2. 保养维护:做好预分支电缆的保养和维护工作,及时处理可能出现的故障和问题。

六、附件本所涉及的附件包括:设计图纸、材料采购清单、设备清单、验收报告等。

七、法律名词及注释本所涉及的法律名词及注释如下:第二篇范本-简洁风格:预分支电缆施工方案完整一、引言本旨在详细介绍预分支电缆施工方案的具体步骤和注意事项,以确保电力系统的正常运行。

预分支电缆施工方案

预分支电缆施工方案

预分支电缆施工方案1. 引言在电力工程中,预分支电缆是将电力供应从主电源分配到不同的终端装置的一种常见方式。

预分支电缆的施工对于电力工程的可靠性和稳定性起着重要作用。

本文将介绍预分支电缆施工方案的具体步骤和注意事项。

2. 施工前准备在进行预分支电缆施工前,需要进行必要的准备工作。

以下是准备工作的步骤:2.1 确定施工区域首先需要确定预分支电缆的施工区域,包括终端装置的位置和主电源的位置。

在确定施工区域后,需要详细测量和记录电缆的长度和直径等参数,以便安装和调试。

2.2 确定电缆规格和类型根据项目需求和设计要求,确定所需的电缆规格和类型。

电缆规格包括电压等级、截面积、绝缘材料等;电缆类型包括低压电缆、中压电缆或高压电缆等。

2.3 安全评估和规划在施工前,需要进行相关的安全评估和规划,确保施工过程中工作人员和设备的安全。

需要制定施工计划,并安排人员和设备,确保施工过程中的安全和顺利进行。

3. 施工步骤预分支电缆的施工主要包括以下步骤:3.1 埋设电缆首先需要将电缆埋设于地下或穿过建筑物的管道中。

在埋设电缆前,需清理施工区域,保证地面或管道平整和无障碍。

然后使用合适的挖掘工具,挖掘管道或沟槽,将电缆谨慎地放置其中。

3.2 连接终端装置将电缆的末端连接到终端装置上。

在连接过程中,需要确保连接的可靠性和稳定性。

根据电缆的接线规范,逐一连接电缆的相应导线到终端装置的接线端子上。

3.3 连接主电源连接预分支电缆的另一端到主电源上。

同样需要遵循相应的接线规范和安全标准,确保电缆连接的牢固和正确。

3.4 测试和调试电缆连接完成后,需要进行测试和调试,确保预分支电缆的正常运行。

进行电阻测量、绝缘电阻测试和接地测试等,以验证电缆的功效和安全性。

4. 施工注意事项在进行预分支电缆施工时,需要注意以下事项:4.1 安全第一施工过程中,安全是首要考虑的因素。

确保工作人员佩戴必要的个人防护装备,如安全帽、绝缘手套等。

禁止在有高温或高压的情况下施工,严禁短路、过载等操作。

预分支电缆敷设施工方法和措施

预分支电缆敷设施工方法和措施

预分支电缆敷设施工方法和措施
预分支电缆敷设施工方法和措施
1)电缆穿管前要清除管内杂物,电缆弯曲R倍数要符合规范规定,电缆敷设前要对电缆进行绝缘检测,合格后方能进行施工。

2)了解电缆敷设的途径,起端和终端一定要弄清楚,以免造成浪费。

控制电缆敷设途径也要按原理图仔细核对,避免差错。

3)预分支电缆施工前,一定要配合土建在配电小间楼地板按电缆规格预留孔洞。

4)预分支电缆订货前要给厂家提供楼层高度、分支接头离地面高度及进楼层配电箱为上进线还是下进线,并提出主干电缆规格、分支电缆规格及电缆进线箱至配电小间距离。

5)预分支电缆订货前要制定电缆敷设方法(地面拉起法、楼顶放下法),以便厂家包装、运输。

6)预分支电缆敷设前预埋好横担、吊钩及线夹。

感谢您的阅读!。

预分支电缆施工工法

预分支电缆施工工法

预分支电缆施工工法一、前言随着社会发展,电缆在各个领域得到了广泛应用,对电缆的施工也要求越来越高。

其中,预分支电缆施工工法是一种高效、节能的电缆敷设技术,因其操作简便、安全可靠等优势,被广泛应用于各种电缆敷设工程中。

二、工法特点1、预分支电缆加工和制作工序较前先于敷设过程。

2、施工时间短、速度快,可以大幅减少施工周期和成本。

3、可降低人工误差及施工现场产生的污染物。

4、电缆敷设层次清晰、整齐,能够提高电缆系统的安全性和稳定性。

三、适应范围预分支电缆施工工法适用于各种大型电力、通讯、建筑、石化、冶金、交通运输等场合,特别适用于长距离室内弯道敷设以及人孔、隧道和桥梁等特殊场合。

四、工艺原理预分支电缆施工工法采用一定的技术措施和处理方式,能够保证电缆敷设的安全、稳定和高效。

其主要原理在于,在敷设前对电缆进行预分支处理,然后通过电缆分支盒,将电缆与各个连接点连接起来,从而避免了在敷设过程中由于线缆损坏、连接不良等问题所导致的电力交错、电容耦合、信号干扰等影响敷设功效的隐患。

五、施工工艺1、预处理电缆:根据实际长度及分支需求,对电缆进行纵向切割、套管和压接等加工处理,确保电缆表面光滑、连接牢固,分支口平整。

2、预装配分支盒:安装好预分支电缆的分支盒,标出标识,进行定位,根据电缆走向进行预处理。

3、敷设电缆:根据设计要求进行配线,将已经处理好的电缆沿路线布置,并进行固定,保证电缆在施工过程中不受折弯、挤压等力作用。

4、连接牢固:在连接电缆线体时,需进行压接或焊接,以保证连接牢固,同时注意检查每个连接点,确保接头处无损坏。

六、劳动组织根据施工的具体情况,制定施工方案和调配人员,调度机具设备和材料,进行现场施工。

七、机具设备1、电缆分支盒2、电缆切割设备3、电缆连接工具4、电缆套管工具5、电缆敷设工具八、质量控制1、严格按照施工规范进行施工2、坚持对施工过程进行严格监控3、对施工环节进行交叉检验九、安全措施1、对施工人员进行安全教育2、保证工具设备安全3、做好施工现场安全的防护措施十、经济技术分析1、施工周期:相较于常规电缆敷设,预分支电缆施工工法所需的施工周期更短,一般能够节约20%-30%的施工时间。

预分支电缆.施工工法

预分支电缆.施工工法

预分支电缆施工工法一、预分支电缆简介预制分支电缆又称带分支电缆或枝状电缆,是把分支电缆导体用分支连接件与垂直主干电缆相连接,分支连接处用优于电缆外套的合成材料进行气密性模压密封制造出的一种电缆材料。

它具有供电安全可靠、绝缘性能好、配电成本低、安装环境及安装后维护要求低等优点,所以工程设计常常选择它作为树干式配电的供电主干线。

本人自2003年以来、通过对预制分支电缆在有关工程上的实际施工、并在施工当中总结经验、整理安装技术并形成了此工法。

二、工法特点安装过程采用专用机具及配用专用的安装附件,与传统材料、安装方法相比,提高了工效。

对关键工序(电缆的敷设与固定)的安装步骤、方法做了详细规定,保证了预制分支电缆的安全安装与稳定运行。

制定了严格的质量控制措施,确保安装质量水平达到优良要求。

1. 适用范围:适用于中、高层建筑中输送交流额定电压≤0.6/1.0kV,电流≤1600A的预制分支电缆供配电干线的安装、主要用于中高层住宅、办公楼、宾馆的竖向供电干线系统。

2. 工艺原理:预制分支电缆的安装是将已在生产工厂内标准化生产好的电缆利用其终端吊头与挂钩吊具悬挂安装在电气竖井、垂直(或水平)电缆桥架(或线槽)内。

电缆敷设时自下而上的吊装利用卷扬机,自上而下的放装可利用电缆自身重量下放。

主干电缆顶端配置绝缘起吊挂具(图b),并依靠挂钩横担(或预埋吊钩)(图a)、固定支架(图e)及电缆夹具(图f)等,这些辅件来承担电缆的重量及固定。

(预制分支电缆安装成品示意图如下)。

图预分支电缆成品示意图3.施工工艺流程及操作要点(1)施工工艺流程①确定电缆规格、回路、根数---②确定各回路的起点、终点及电缆走向---③确定电缆过墙、穿楼板预留洞尺寸是否满足要求----④绘制电缆敷设实际排列图----⑤确定敷设方法----⑥确定施工机具----⑦确定劳动力人数---⑧电缆敷设---⑨电缆固定----⑩电缆终端头制作、安装----①电缆回路标识----②电缆绝缘测试-----③送电运行。

预分支电缆.施工工法

预分支电缆.施工工法

预分支电缆.施工工法预分支电缆施工工法1. 引言预分支电缆是一种常用的电力输电路线,在电力工程中有着广泛的应用。

本文档将详细介绍预分支电缆的施工工法,包括材料准备、施工流程、安装要求以及施工注意事项等内容。

2. 材料准备2.1 电缆材料在进行预分支电缆施工前,需要准备好相应的电缆材料,包括主干电缆、分支电缆、绝缘套管、连接头等。

根据实际需要,选择合适的电缆规格和型号。

2.2 施工设备除了电缆材料外,还需准备好相应的施工设备,如起重机械、电动工具、接地设备等。

确保施工设备齐全并符合相关安全规定。

3. 施工流程3.1 压接电缆首先,将主干电缆和分支电缆的绝缘层剥离,保留合适长度的导体。

使用专用的压接工具对导体进行压接,确保压接坚固可靠。

3.2 绝缘套管安装将绝缘套管套在主干电缆和分支电缆的压接处,确保绝缘套管与导体之间无间隙。

使用绝缘胶带进行固定,防止绝缘套管松动。

3.3 过压保护装置安装根据需要,在预分支电缆的压接处安装过压保护装置。

该装置可用于保护电缆和设备免受过电压的伤害。

3.4 固定与埋设按照设计要求,将预分支电缆固定在支架或者钢管上,并进行埋设。

根据实际情况,可以采用固定夹、扣具等方式进行固定。

3.5 连接头安装根据预分支电缆的需求,安装相应的连接头。

连接头的选择和安装按照像关标准和规范进行。

4. 安装要求4.1 材料质量所使用的预分支电缆材料应符合国家相关标准和规范要求,确保质量可靠。

4.2 施工技术施工人员需具备相关的专业知识和技能,熟悉预分支电缆施工工艺和要求。

施工过程中,要严格按照施工规范操作,确保施工质量。

4.3 安全防护在预分支电缆施工过程中,要严格遵守安全操作规定,佩戴好安全防护用具,注意电气设备的接地和绝缘措施,确保施工人员的安全。

5. 施工注意事项5.1 施工方案在进行预分支电缆施工前,应编制详细的施工方案,包括施工流程、材料选型、设备准备等内容。

5.2 现场勘测在进行预分支电缆施工前,需对施工现场进行勘测,了解地形、土质等情况,为施工提供准确的基础数据。

预分支电缆施工方案

预分支电缆施工方案

预分支电缆施工方案1.背景介绍预分支电缆是电力输配电中使用较多的一种电缆类型,其特点是在制造时已经完成分支的加工,可以有效的降低施工成本和时间,节省资源。

在使用过程中,预分支电缆可以实现较好的导电性能以及较高的可靠性,使其成为必不可少的电力传输载体。

2.施工前的准备2.1选址选址是预分支电缆施工的首要准备工作,必须根据地形地貌以及电力传输的需要进行综合考虑。

选址时应避免潮湿、多石、多泥的地方。

同时还要考虑电缆敷设的路径,以减少施工风险和成本。

2.2设备准备预分支电缆施工需要准备必要的工具和设备。

例如:弯曲机、卷筒机、角钢等。

同时,为了保证施工的质量,以及减少工人的用力,使用必须保持良好状态,保持良好状态,定期维修更换损坏的部件。

3.施工方案设计3.1布置电缆在施工前必须规划好电缆敷设方案,根据敷设路径选定相应的线缆类型和规格。

布置电缆时,应以保证供电可靠性和经济合理性为基础原则。

3.2地质勘探进行地质勘探可以帮助我们了解地下隧道中的岩石分布、裂缝、岩层情况等关键信息,以及进行各类应急预案的编制,避免施工过程中发生意外情况。

3.3工艺安排预分支电缆敷设属于重要的电力工程,需要按照一定的施工工艺安排。

在设计工艺时,必须考虑施工现场的实际情况,根据具体的敷设要求和现场情况选择合适的工艺流程,精细化施工进程。

3.4施工准备在进行预分支电缆施工前,必须严格按照工具的使用原则及操作规程进行检查。

在开工前,需要对施工现场进行妥善安排,彻底清理周围环境。

工人应当穿戴完整的工作相关的个人防护用品。

4.施工流程4.1施工现场准备施工现场准备打算敷设电缆的地点,清理周围的环境,严格按照安全操作规程进行配置安全设备。

4.2开挖施工开挖施工是预分支电缆敷设过程中必须进行的步骤。

在进行地面开挖施工时,必须先做好地质勘探工作,确定地质情况。

4.3电缆敷设电缆敷设是整个预分支电缆施工的重要部分,必须保证敷设的质量和效果。

在敷设过程中,要先使用弯曲机弯曲预分支电缆,并且根据规范要求进行必要的加密。

预制分支电力电缆竖井内明敷设施工工法(2)

预制分支电力电缆竖井内明敷设施工工法(2)

预制分支电力电缆竖井内明敷设施工工法预制分支电力电缆竖井内明敷设施工工法一、前言预制分支电力电缆竖井内明敷设施工工法是一种在电力工程中常用的施工方法,用于电缆的安装和布线。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点预制分支电力电缆竖井内明敷设施工工法具有以下特点:1. 高效快速:预制分支电缆竖井内明敷设施工工法采用预制分支电缆竖井模块,可以提前生产,减少施工现场的工作量,加快施工进度。

2. 减少施工对环境的影响:由于预制分支电缆竖井模块的使用,减少了现场挖掘和砂浆浇筑等施工工序,减少了对环境的污染和破坏。

3. 提高施工质量:预制分支电力电缆竖井内明敷设施工工法采用预制模块,具有良好的尺寸和质量控制,能够保证施工的准确性和一致性。

4. 提高安全性:预制分支电缆竖井内明敷设施工工法减少了现场施工工序,降低了安全风险,保证了施工人员的安全。

三、适应范围预制分支电力电缆竖井内明敷设施工工法适用于各种类型的电力工程,特别适用于需要安装大量电缆和布线的场合,如工业区、建筑群等。

四、工艺原理预制分支电力电缆竖井内明敷设施工工法采用预制分支电缆竖井模块,通过预先制作好的模块将电缆竖井内的电缆进行分支布设。

具体工艺原理如下:1. 测量:根据设计要求,在施工现场进行电缆竖井的测量,确定分支位置和长度。

2. 制作预制模块:根据测量结果,制作预制分支电缆竖井模块,包括分支盒、导管和填充材料等。

3. 安装预制模块:将预制分支电缆竖井模块运输到施工现场,按照设计要求进行安装,并与主竖井连接。

4. 布设电缆:根据设计要求,在预制分支电缆竖井内布设电缆,保证电缆的正确位置和防护措施。

5. 固定和封闭:对布设好的电缆进行固定和封闭,保证电缆的安全和稳定。

五、施工工艺1. 现场准备:清理施工现场,准备必要的施工材料和机具设备。

2. 测量:使用测量工具对电缆竖井进行测量,确定分支位置和长度。

预制分支电力电缆竖井内明敷设施工工法

预制分支电力电缆竖井内明敷设施工工法

预制分支电力电缆竖井内明敷设施工工法预制分支电力电缆竖井内明敷设施工工法一、前言预制分支电力电缆竖井内明敷设施工工法是电力施工中常用的一种施工方法。

它通过预制电缆分支设备,将电缆引入竖井内,明敷于竖井内部,以实现电力供应。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点预制分支电力电缆竖井内明敷设施工工法具有以下几个特点:1. 施工过程相对简单,不需要大规模的土方开挖和基础处理。

2. 施工周期短,可大大节约施工时间。

3. 施工成本低,减少了人力资源和材料成本。

4. 布线整齐、美观,方便日后维护和管理。

三、适应范围该工法适用于居民楼、商业建筑以及工业园区等各类建筑物电力供应的需求。

特别适用于室内电力供应较密集的区域。

四、工艺原理预制分支电力电缆竖井内明敷设施工工法的工艺原理是通过预制电缆分支设备和竖井导管系统,将电缆分支引入竖井内,通过明敷的方式进行电力供应。

其理论依据是安全可靠的电力传输和分配。

五、施工工艺1. 确定电缆分支出口位置和数量,规划竖井内导管系统布局。

2. 预制电缆分支设备,包括分支箱、导管等。

3. 在竖井内进行导管安装,将导管连接到电缆分支设备。

4. 安装电缆分支设备,连接分支箱与导管。

5. 将主电缆引入竖井内,连接至分支箱。

6. 确定电缆明敷路径,安装电缆支撑装置。

7. 将电缆依次明敷在预定路径上,保持电缆整齐、紧凑。

8. 进行电缆接头处理,确保安全可靠。

9. 清理竖井内的杂物,进行竣工验收。

六、劳动组织在施工过程中,需要组织电力施工人员、技术人员、机械操作人员等进行配合作业。

合理规划劳动组织,提高工作效率和施工质量。

七、机具设备施工中需要用到的机具设备包括预制电缆分支设备、导管安装机械、电缆开槽机、电缆支撑装置等。

这些机具设备具有不同的特点、性能和使用方法,需要根据具体施工需求选择和使用。

八、质量控制为了保证施工质量,需要进行质量控制。

预分支电力电缆施工工艺安装工艺与质量标准

预分支电力电缆施工工艺安装工艺与质量标准

预分支电力电缆施工工艺安装工艺与质量标准一、总则1、范围本标准规定了电气竖井内的预分支电缆的施工要求、方法和质量控制标准。

本标准适用于一般工业与民用建筑内预分支电缆安装工程。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款,内容随最新版本更新适用于本标准。

GB50300-2013《建筑工程施工质量验收统一标准》GB50303-2015《建筑电气工程施工质量验收规范》二、施工准备1 技术准备1.1施工图纸、技术标准、规范,施工组织设计及质量计划等技术资料应齐全。

1.2根据图纸要求准备相应的施工图集和质量记录表格。

1.3参与施工的作业人员应具备相应的技术等级和资质。

持证上岗作业。

1.4施工前应组织班组人员熟悉图纸、方案,并应进行安全、技术交底。

2物资准备材料进场验收:对进场的预分支电缆实行建设单位、监理工程师、施工单位和设备生产厂家四方共同确认的方式进行进场材料验收。

2.1按批查验预分支电缆的合格证,2.2预分支电缆外观检查时,电缆应无压扁、扭曲。

耐热、阻燃的电缆外护层应有明显标识和制造厂标。

2. 3按设计要求准备各种规格的预分支电力电缆、吊钩、悬挂装置、吊环、钢丝吊具等。

3、施工设施准备3. 1工具用具卷扬机、滑轮、手电钻、手锤、扳手、电工组合工具等。

3. 2监测装置兆欧表、万用表、皮尺、水平尺、钢卷尺等。

4、作业条件准备4. 1与竖井有关的建筑工程质量应符合现行的施工质量验收规范的规定。

4.2预埋吊钩、预埋洞应符合设计要求。

三、施工工艺1、施工工艺流程2、预制分支电力电缆订货选型预制分支电力电缆是在主干线电缆规定的尺寸部位,预制出规定截面的分支电缆。

预制分支电缆是由主干线电缆、分支接头、分支电缆三部分组成,主干线电缆与分支电缆之间釆用模压分支连接,电缆的分支连接件釆用PVC合成材料气密模压而成,电缆的PVC外套和模压的PVC连接件接合在一起,而形成良好的密闭性和防水性。

预制分支电力电缆在订货选型时,除向生产厂家提供主干电缆和分支电缆的规格和长度等资料外,还要提供建筑工程楼层高度,分支接头距楼(地)面高度,以及分支的电缆进入照明配电箱进线方式(上进线或下进线)。

预分支电缆施工技术

预分支电缆施工技术

二、预分支电缆内容的叙述:(1)技术特点:本工程使用的预分支电缆是一项新技术产品,根据本工程的设计结构特点和配电要求,要求将主干电缆、分支线电缆、分支连接体三部分进行特殊设计与制造,该技术使用的产品到现场经检查合格后可直接安装就位,极大的缩短了本工程的施工周期、减少了材料费用和施工费用,更好地保证了配电的可靠性。

本工程使用的预分支电缆有三种类型:普通型、阻燃型、耐火型。

预分支电缆是本工程中母线槽供电的替代产品,具有供电可靠、安装方便、占用建筑面积小、故障率低、价格便宜、免维修等优点。

(2)施工技术:本工程采用预分支电缆技术时,先行测量了建筑电气竖井的实际尺寸(竖井高度、层高、每层分支接头位置),同时结合实际配电系统安装的位置量身定制,根据设计图纸电施图(第5页-第6页)中为避免因楼层功能改变引起容量的变动,将预分支电缆的干线和支线截面均放大一级,如果遇到特殊情况应预留分支线以供备用。

(3)预分支电缆的安装:本工程使用的预分支电缆采用吊装,用吊装(从上往下或从未端开始施放),并向制造厂商提出电缆在出厂复绕时要逆向复绕。

预分支电缆安装时每一楼层都要有专人监护,以免电缆刮伤。

在电缆提升前先安装钢丝网套,钢丝网套安装时要用扎紧线与电缆扎紧,扎紧线应位于网套的末端。

在电缆全部吊好后及时将电缆固定在安装支架上,以减少网套承受的拉力,从而避免因拉力过大把电缆外护套拉坏。

预分支电缆中吊装的安装,具体见附图(一)。

2.技术指标《电气装置安装工程电缆线路施工及验收规范》GB50168、《建筑电气工程施工质量验收规范》GB50303、《预制分支电力电缆安装》标准图集00D101-7。

三、预分支电缆的型号及分布:1、主电缆的型号及具体做法本工程所使用的预分支电缆主要型号有:ZRYJV(4*120+1*70)、ZRYJV(4*185+1*95)、ZRYJV(4*50+1*25)、ZRYJV(4*25+4*16)、NHYJV(5*6)、NHYJV(3*4)、NHYJV(4*25+1*16)、ZRYJV(5*16)、ZRYJV(5*10)ZRYJV(5*6)等。

预分支电缆施工方案

预分支电缆施工方案

预分支电缆施工方案一、前言:预制分支电力电缆是适应现代化生产的一种新型主干、分支一体的电力电缆。

其最大特点是将原来由工人现场手工制作的主干、分支电缆接头移到工厂,由专用设备加工预制,在分支头的生产中采用了膨胀、密封、绝缘、注塑等工艺,从而保证了接头的质量,提高了供电的可靠性。

预制分支电力电缆分支接头由联接件、分支护套构成,是预制分支电力电缆的主要部分。

每套分支电缆有若干绝缘分支接头, 其作用是把干线和支线固定在一起.使用冷压模具压缩技术制成分支接头,并在极短时间内模塑绝缘。

各生产厂家接头外观和尺寸存在一定差异,但其结构基本相同。

预分支电缆绝缘吊头,主要承受电缆重量和敷设的牵引力,大截面积的电缆自重过大时,可以加辅助牵引缆绳,以保护电缆不受损伤.电缆牵引到位后做末端固定,其上部挂钩和电缆导体应有足够的绝缘程度。

预分支电缆和普通电缆最本质区别在于分支连接体的采用,所以连接体的性能是预分支电缆的关键。

分支连接体把主干线电缆和分支电缆联为一体,并在工厂做聚缘防潮处理,从而保证具有良好的性能。

预分支电缆可以在电缆沟、电缆隧道、电缆竖井、等多种方式敷设,本工程在电缆竖井内敷设。

可广泛用于工业与民用建筑1KV一下动力和照明供电系统.图1:预分支电缆图样二、编制依据《电气装置安装工程电缆线路施工及验收规范》GB50168、《建筑电气工程施工质量验收标准》GB50303、《预分支电力电缆安装图集》标准图集00D101—7二、主要技术内容3.1电缆型号本工程所使用的羽根直树电缆主要型号有:WDZA-YJY 4*150+1*70、WDZA—YJY 4*185+1*953。

2.预分支电缆的质量验收要求a、型号规格及电压等级符合设计要求,并有合格证,电缆合格证上有许可证编号.每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期.电缆外观完好无损,护套无老化及裂纹,电缆封头严密.b、电缆敷设前应具备条件:预留洞, 预埋件符合设计要求,井道内饰完成,地坪结束。

预分支电缆在竖井内敷设操作工艺

预分支电缆在竖井内敷设操作工艺

预分支电缆在竖井内敷设操作工艺
1.安装附件见表3.14。

2.电缆敷设
1)检查电缆通道,确认预分支
电缆是否能通过贯通孔洞。

2)通常将电缆放在楼下线架
上,安装时将电缆提拉上去。

3)分支电缆顶端处理,将电缆
的顶端用一专用PVC材料制成的封
头帽作防水处理,再用热缩管加强。

4)将金属网套固定在电缆顶
端,图3.14-1为金属网套固定方法示
意图。

(a)拧绞型电缆;(b)单芯电缆
图3.14-1 5)将安装金属网套的电缆顶端通过回转接头同卷扬机钢丝绳连接。

6)检查吊装电缆的各个环节是否准备好,检查无误后,启动卷
图3.14-2 图3.14-3
扬机将电缆提升上去。

提升过程中,不要对分支线施加张力,使用电
缆重量4倍以上强度的提升用绳缆,边提升,边检查,以免电缆受伤,提升用的电缆网套到达顶部时,将网套挂在预埋的吊钩上。

图3.14-2为预分支电缆敷设方法示意图。

7)对中间部位进行固定,固定间距1.5~2m。

单芯电缆用马鞍线夹固定。

8)将支线电缆端头进行连接。

9)进行主干线电缆的连接。

10)图3.14-3为预分支电缆的安装示意图。

3.电缆挂标志牌
1)标志牌规格应一致,并有防腐性能,挂装应牢固。

2)标志牌应注明电缆编号、规格、型号、电压等级及起始位置。

3)沿电缆管道敷设电缆在其两端、井道内应挂标志牌。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

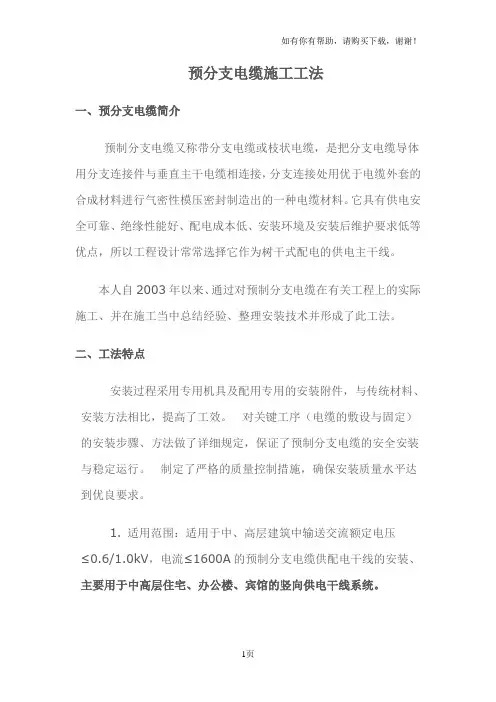

预分支电缆施工工法一、预分支电缆简介预制分支电缆又称带分支电缆或枝状电缆,是把分支电缆导体用分支连接件与垂直主干电缆相连接,分支连接处用优于电缆外套的合成材料进行气密性模压密封制造出的一种电缆材料。

它具有供电安全可靠、绝缘性能好、配电成本低、安装环境及安装后维护要求低等优点,所以工程设计常常选择它作为树干式配电的供电主干线。

本人自2003年以来、通过对预制分支电缆在有关工程上的实际施工、并在施工当中总结经验、整理安装技术并形成了此工法。

二、工法特点安装过程采用专用机具及配用专用的安装附件,与传统材料、安装方法相比,提高了工效。

对关键工序(电缆的敷设与固定)的安装步骤、方法做了详细规定,保证了预制分支电缆的安全安装与稳定运行。

制定了严格的质量控制措施,确保安装质量水平达到优良要求。

1. 适用范围:适用于中、高层建筑中输送交流额定电压≤0.6/1.0kV,电流≤1600A的预制分支电缆供配电干线的安装、主要用于中高层住宅、办公楼、宾馆的竖向供电干线系统。

2. 工艺原理:预制分支电缆的安装是将已在生产工厂内标准化生产好的电缆利用其终端吊头与挂钩吊具悬挂安装在电气竖井、垂直(或水平)电缆桥架(或线槽)内。

电缆敷设时自下而上的吊装利用卷扬机,自上而下的放装可利用电缆自身重量下放。

主干电缆顶端配置绝缘起吊挂具(图b),并依靠挂钩横担(或预埋吊钩)(图a)、固定支架(图e)及电缆夹具(图f)等,这些辅件来承担电缆的重量及固定。

(预制分支电缆安装成品示意图如下)。

图预分支电缆成品示意图3.施工工艺流程及操作要点(1)施工工艺流程①确定电缆规格、回路、根数---②确定各回路的起点、终点及电缆走向---③确定电缆过墙、穿楼板预留洞尺寸是否满足要求----④绘制电缆敷设实际排列图----⑤确定敷设方法----⑥确定施工机具----⑦确定劳动力人数---⑧电缆敷设---⑨电缆固定----⑩电缆终端头制作、安装----①电缆回路标识----②电缆绝缘测试-----③送电运行。

(2) 操作要点①确定电缆规格、回路、根数:目的是做到电缆敷设前心中有数、利于核实预留洞尺寸是否满足电缆排列尺寸。

②确定各回路的起点、终点及电缆走向:该工序注重了电缆的敷设路线、做到电缆敷设目标明确。

③确定电缆过墙、穿楼板预留洞尺寸是否满足要求;目的是确保各回路电缆能够在预留洞内顺利通过、满足排列间距要求。

④绘制电缆敷设实际排列图:该工序注重防止电缆敷设盲目施工、避免敷设过程中电缆回路出现交叉现象。

绘制该图的原则是依据层配电箱的位置、自左而右为最远线路—最近线路。

⑤确定敷设方法:依据现场施工环境、电缆截面大小、自重、以及企业劳动力、机械设备选择。

当土建施工电梯未拆除、在电缆自重不超载时、宜运至该回路终端楼层自上而下敷设、否则、宜自下而上敷设。

当采用自下而上敷设时可以采用人力牵引法(一般为中小型截面的电缆)、利用卷烟机等机械牵引法(一般为大截面电缆、自重大、人力牵引困难)。

无论采用何种牵引法、电缆牵引前一定要把牵引头绑扎牢靠、防止牵引过程中电缆脱头、必要时附加安全牵引绳索,电缆牵引时、必须派专人全程监视电缆牵引头是否被预留洞口卡住、或电缆牵引头出现松动或滑脱征兆、若出现立即采取应急措施。

⑥确定施工机具:根据电缆牵引方法选择施工机械。

【详见7材料与设备(2) 机具配备】⑦确定劳动力人数;根据电缆截面大小、回路长短、转弯数量等具体确定。

⑧电缆敷设:将电缆放在放线架上(确保支架结实、平稳)、电缆活动抽头面向电缆牵引面-----电缆牵引头绑扎(采用猪牙茬绑扎法、绑扎长度满足可靠要求)-----分支线绑扎(把分支线沿主线邦在主线上、防止牵引时受损)-----电缆牵引(电缆牵引过程中、电缆头应有专人全程监视、在转弯出固定转向滑轮并由专人监视滑轮工作状态、水平方向距离过长应在地面适当固定地滑轮以减少摩擦阻力、放线架应有两人看护并配合牵引信号转动放线架、牵引方应与指挥方、电缆牵引头监视方采用对讲机及时保持通讯联系、随时告知电缆牵引过程是否正常、安全、当电缆到达终端后、将提升用的金属网套挂在事先预埋好的吊钩上。

⑨电缆固定:当电缆被牵引到固定位置后、应及时对电缆线路进行固定。

固定间距为1.5m-2m。

单芯预分支电缆待整个回路敷设完毕后自上而下采用防涡流线夹逐层固定、确保无遗漏、固定牢稳(事先当每根敷设到位后先采用临时夹具固定)。

⑩电缆终端头制作、安装:交联聚氯乙烯电缆终端头一般采用热缩电缆终端头。

热缩时、热风机或喷灯火焰应与热缩套保持适当距离、以免损毁热缩套。

①电缆回路标识:电缆的首端、末端、分支处应挂电缆标识排、注明电缆的编号、规格、型号、电压等级及起始位置。

②电缆绝缘测试:低压电线、电缆、线间和线对地间的绝缘电阻值必须大于0.5兆欧。

③送电运行:在线路绝缘测试完毕、绝艳测试值符合规范要求后、开始试送电运行、送电应严格执行送电程序。

4.材料与设备(1)材料要求A、预制分支电缆应有出厂合格证,安装的相关技术文件,技术文件应包括额定电压、额定电流等技术数据及试验报告。

B 、固定支架、电缆夹具、挂钩横担、起吊挂具等辅件,应有产品出厂合格证。

C 、电缆及其附件安装用的钢制紧固件,除地脚螺栓外,应采用热镀锌或等同热镀锌性能的制品。

D 、防火阻燃材料必须具备下列质量资料:①有资质的检测机构出具的检验报告;②出厂质量检验报告;③产品合格证。

(2) 机具配备A 、通用工具: 电锤、电钻、钳子、扳手、榔头、线垂、角尺、钢卷尺、水平尺、万用表、兆欧表(1000V)、测电笔、无线对讲机等。

B 、电缆起吊设备:卷扬机(含吊索)、转向导轮、吊链、滑轮等。

5. 质量控制(1)工程质量控制标准A 施工质量必须符合《建筑电气工程施工质量验收规范》GB 50303、《电缆线路施工及验收规范》GB 50168、《预制分支电力电缆安装》00D162。

B 预制分支电力电缆的安装还必须符合设计要求和产品技术文件规定。

(2)质量保证措施A 、预留孔洞大小、位置正确,有预埋件的预埋件安装牢固、强度满足安全系数的要求。

B、挂钩横担、固定支架、电缆夹具安装应平整、固定牢靠,对于成排安装的带分支电缆应设置在同一水平,排列整齐,间距均匀。

C、沿金属电缆桥架、线槽、固定支架全长敷一条接地干线。

每段桥架及其每个支架、线槽及其每个支架、每个固定支架均必须单独接至接地干线。

此接地干线应不少于2处与总接地干线连接。

所有机械连接螺栓均应设置防松垫片装置。

D、主、分支电缆采用单芯电缆时,应考虑防止涡流产生热效应措施,禁止使用导磁金属夹具,也应避免单芯电缆穿过闭合的导磁孔洞,如防火封堵钢板、钢管、配电箱(柜)敲落孔。

E 、接地保护措施应在起吊预制分支电缆之前完成。

F、电缆线路敷设好后,线路的各种标志(回路名称、电缆型号规格、起始端、相序等)齐全、清晰。

6. 安全措施(1)电工应持证上岗,工人上岗须戴好个人防护用品。

(2)采用电动工具时,应保证线路绝缘并带漏电保护器(额定漏电动作电流值及动作时间应符合临电规范)。

(3)上层进行挂钩横担、固定支架、电缆夹具安装时,应防止工具落下伤人。

(4)应注意高空作业安全,并采取相应的安全作业措施(如安全带)。

(5)电缆垂直敷设中各项安全、刹车、过载、指挥信号、紧急停止装置均已配备有效。

(6)送电运行时,不得擅离岗位,严格按试运行方案步骤进行试电。

7. 环保措施(1)成立对应的施工环境卫生管理机构,在工程施工中严格遵守国家和地方政府下发的有关环境保护的法律、法规和规章,加强对工程材料、设备的控制和治理,随时接受有关单位的监督检查。

(2)及时回收施工过程中剩余的各种边角料,加以充分利用或销毁,防止环境污染。

8.效益分析(1)预制分支电缆技术性能好,相对于封闭式插接母线成本低,对工作环境的要求也低,所以具有很高实用价值及适用性。

(2)由于预制分支电缆具有气密性、防水性能、抗震、抗老化性好等特点,主干电缆导体无接头,连续性好,减少了故障点。

基本可做到免维护,大大减少了维修成本。

(3)分支接头气密性极好且不受热胀冷缩影响,接触电阻极小且稳定,与传统的施工现场处理电缆分支接头或比较先进的母线槽技术相比,分支接头发热量大大减少,减少了电能损耗,实现节能效果。

(4)使用本工法进行预制分支电缆的安装,可以保障安全、提高工效都,能确保安装一次成功且安装质量、观感质量好,保证了预制分支电缆的安全稳定运行。

也为整个工程的创优在建筑电气分部上创造了条件。

9. 应用实例预制分支电缆已在我司施工的甘肃省公安厅办公及通讯快速反应指挥中心大楼、中广(宜景湾)高层住宅综合楼等工程得到了成功应用,现以甘肃省公安厅办公及通讯快速反应指挥中心大楼为例作说明。

(1)工程概况甘肃省公安厅办公及通讯快速反应指挥中心大楼,面积约24000m2,地下一层,地上24层框剪结构。

供配电系统为TN-S 系统,供电主干线应急照明、办公照明为预制分支电缆,干线、支线及配电箱均设在电气竖井中,采用单芯型预制分支电缆,截面在10 m2-300 m2之间、三相五线制,分支线为上进线式,其总进线来自地下一层低压配电室。

(2)施工情况本工程预制分支电缆的敷设、由于订货原因、材料到场时土建卷扬机已拆除、电缆难以运至屋面、故采用自下而上的施工工法,施工中严格按照本工法的施工工艺流程及操作要点进行了安装,采用人力牵引法(在竖井顶端设置滑轮组)、基本很顺利地将预制分支电缆安装到位,安装质量、观感质量好,并一次性开通成功,实现了安全稳定运行的施工目标。

(3)工程评价本分项工程评为优良,整个单位工程被评为省优“飞天奖”,受到业主和建筑工程质量监督部门的好评。

建筑电气安装施工工法预分支电缆施工工法编制人:编制单位:编制日期:目录一、预分支电缆简介-------------------------------------------1二、工法特点-------------------------------------------------11.适用范围---------------------------------------------------12.工艺原理---------------------------------------------------13.施工工艺流程及操作要点------------------------------------24.材料与设备-------------------------------------------------55.质量控制---------------------------------------------------66.安全措施---------------------------------------------------77.环保措施----------------------------------------------------78.效益分析---------------------------------------------------89.应用实例---------------------------------------------------8。
