施工图设计文件审查中发现的常见问题分析(提纲)
关于建筑工程施工图审查中的问题与思考

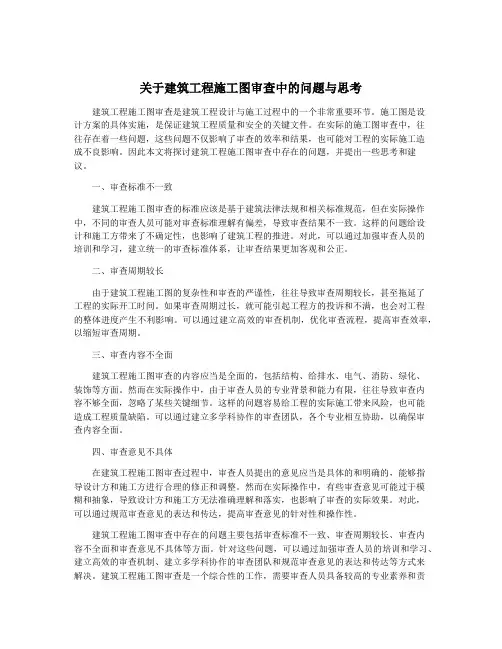

关于建筑工程施工图审查中的问题与思考建筑工程施工图审查是建筑工程设计与施工过程中的一个非常重要环节。
施工图是设计方案的具体实施，是保证建筑工程质量和安全的关键文件。
在实际的施工图审查中，往往存在着一些问题，这些问题不仅影响了审查的效率和结果，也可能对工程的实际施工造成不良影响。
因此本文将探讨建筑工程施工图审查中存在的问题，并提出一些思考和建议。
一、审查标准不一致建筑工程施工图审查的标准应该是基于建筑法律法规和相关标准规范，但在实际操作中，不同的审查人员可能对审查标准理解有偏差，导致审查结果不一致。
这样的问题给设计和施工方带来了不确定性，也影响了建筑工程的推进。
对此，可以通过加强审查人员的培训和学习，建立统一的审查标准体系，让审查结果更加客观和公正。
二、审查周期较长由于建筑工程施工图的复杂性和审查的严谨性，往往导致审查周期较长，甚至拖延了工程的实际开工时间。
如果审查周期过长，就可能引起工程方的投诉和不满，也会对工程的整体进度产生不利影响。
可以通过建立高效的审查机制，优化审查流程，提高审查效率，以缩短审查周期。
三、审查内容不全面建筑工程施工图审查的内容应当是全面的，包括结构、给排水、电气、消防、绿化、装饰等方面。
然而在实际操作中，由于审查人员的专业背景和能力有限，往往导致审查内容不够全面，忽略了某些关键细节。
这样的问题容易给工程的实际施工带来风险，也可能造成工程质量缺陷。
可以通过建立多学科协作的审查团队，各个专业相互协助，以确保审查内容全面。
四、审查意见不具体在建筑工程施工图审查过程中，审查人员提出的意见应当是具体的和明确的，能够指导设计方和施工方进行合理的修正和调整。
然而在实际操作中，有些审查意见可能过于模糊和抽象，导致设计方和施工方无法准确理解和落实，也影响了审查的实际效果。
对此，可以通过规范审查意见的表达和传达，提高审查意见的针对性和操作性。
建筑工程施工图审查中存在的问题主要包括审查标准不一致、审查周期较长、审查内容不全面和审查意见不具体等方面。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题
施工图审查是建筑工程建设的重要环节，其目的在于审查施工图纸，避免设计中存在
的问题影响施工质量和项目进度。
在施工图审查中，经常会发现建筑设计方案存在一些问题，下面是常见的建筑设计问题，建筑师需要重视。
1. 建筑材料不合适：建筑材料是建筑工程中的核心，其选择必须要符合规范要求和
使用环境。
在施工图审查中，经常会发现建筑设计方案中选用的材料不符合要求，如强度
不足、不耐候性差等问题，这些问题都会直接影响建筑工程的使用寿命和安全性能。
2. 结构设计不合理：建筑结构设计是建筑工程中重要的一环，主要负责建筑体系的
设计。
在施工图审查中，设计方案中存在的结构设计不合理的问题主要包括结构稳定性不足、缺乏承载力、结构受力不均等。
3. 设计尺寸不符合规范：建筑设计方案的尺寸必须符合规范的要求，否则可能会影
响建筑工程的正常使用。
设计尺寸不符合规范的问题包括构件尺寸超标、不符合负荷要求
的尺寸等。
4. 空间设计不合理：一个完美的建筑设计方案需要考虑用户的舒适和安全需求，因此，空间布局合理与否直接影响到施工品质和使用价值。
在施工图审核中，常见的空间设
计不合理的问题包括地下室设计不规范、房间尺寸不足、公共区域设计不合理等。
5. 消防安全不够：消防安全是建筑工程中必须要重视的因素之一，在施工图审核中，如果设计方案存在消防安全方面的问题，必须及时修改和完善，以确保建筑工程的安全性能。
施工图审查常见问题汇总
结构专业施工图审查中的常见问题1. 常见的违反国家颁布的相关法律、法规规定的问题建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定.在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）：1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”.施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。
出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。
最常见问题的是设计所采用的地下水位与勘察结果不符,按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算,水位取值一定要经过勘察单位核实确认。
1。
2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。
但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中出现该问题的机会较多）。
1。
3 地基基础设计问题:桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。
具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号)规定,不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出,今年年初施工图审查质量检查时就发现有两个工程存在该问题。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题施工图审查是建筑设计过程中非常重要的环节，它能够帮助确保建筑设计符合法规和标准，避免施工过程中出现问题。
在实际的施工图审查中常常出现一些常见的建筑设计问题，这些问题如果不及时发现和解决，可能会对整个工程造成影响。
本文将就施工图审查中常见的建筑设计问题进行分析和讨论。
1. 结构设计问题结构设计是建筑设计中最重要的环节之一，而在施工图审查中常见的结构设计问题可能包括：不符合规范的结构布局、不合理的结构荷载计算、结构材料选用不当等。
这些问题可能会导致建筑结构的安全性和稳定性受到影响，因此在审查施工图时需要着重关注结构设计是否符合相关的规范和标准。
2. 建筑布局问题建筑布局设计是建筑设计中的基础环节，如果布局设计不合理可能会导致建筑空间利用率低、功能分布不合理、通风采光不良等问题。
在施工图审查中常见的建筑布局问题可能包括：建筑平面布局不合理、功能区划划分混乱、建筑楼层不合理等。
这些问题可能会影响建筑的使用功能和舒适性，因此需要认真审查建筑布局设计是否符合实际需求和规范要求。
3. 设备布置问题建筑设备布置设计是一个细节问题，但却直接关系到建筑设备的使用效率和维护管理的便利性。
在施工图审查中常见的设备布置问题包括：设备布置位置不合理、设备的连接和通风要求不符合规范等。
这些问题可能影响建筑设备的正常运行和维护管理，因此需要在审查施工图时给予足够的重视。
5. 概念模糊问题在施工图审查中常见的一个问题是概念模糊，即设计图纸上的概念不够清晰明了，容易导致误解和执行上的差错。
这可能包括建筑形态不符合功能、空间利用率不合理等问题。
审查人员需要对建筑设计图纸中的概念是否清晰明了进行仔细审查，确保所有参与方对设计图纸有相同的理解。
6. 沟通协调问题施工图审查中还会出现沟通协调问题，这可能包括设计单位在图纸中表达不够准确清晰，施工单位对设计意图理解不一致等。
这样的问题可能会导致施工过程中出现错误、漏项等情况。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题
一、建筑结构问题
1. 结构参数不符合规范要求，如梁柱截面尺寸过小或过大、开间跨度超过规范限定、楼板厚度不足等。
2. 结构布置不合理，如柱子设置不当、楼梯位置不合理、楼板及悬挑设计存在风险等。
3. 设计荷载与实际需求不符，如荷载计算不准确、地震及风荷载计算不合理等。
二、建筑材料问题
1. 材料选择不合理，如使用次等材料或不符合规范要求的材料。
2. 材料使用不当，如管道施工过程中弯折过度、管道接口不严密等。
三、建筑设备问题
1. 设备位置设置不当，如电缆走线布置混乱、通风设备位置选择不合理等。
2. 设备选型不当，如使用功率不符合实际需求的空调、电梯负载过大等。
四、建筑安全问题
1. 消防设计缺陷，如消防通道设置不合理、消防水源不足等。
2. 疏散通道设计不当，如疏散门位置不合理、避难层设置不合理等。
五、建筑节能问题
1. 外墙保温隔热设计不合理，如保温层厚度不足、保温材料选择不合适等。
2. 采光设计不合理，如窗户数目过少、窗户尺寸过小等。
六、建筑施工工艺问题
1. 现场施工方法不合理，如搭设脚手架不规范、混凝土浇注操作不当等。
2. 施工工程量计算不准确，如钢筋数量计算错误、砌墙砖砌筑误差过大等。
施工图审查中常见的建筑设计问题主要涉及建筑结构、材料、设备、安全、节能和施
工工艺等方面。
通过对这些问题的发现和纠正，可以确保建筑施工过程的质量和安全性，
满足相关规范要求。
建筑工程施工图审查常见问题详解
建筑工程施工图审查常见问题详解一、施工图设计内容不完整在审查施工图的过程中，有时会发现设计图纸的内容不够完整，可能会缺少某一部分设计内容，或者某些细节设计不清晰。
这种情况下，需要与设计单位沟通，要求补充完整相关设计内容，并确保设计图纸的完整性和规范性。
二、设计图纸与规范不符审查施工图时，有时会发现设计图纸的设计内容与相关规范要求不符，这可能是设计单位不了解最新的规范要求，也可能是设计单位在绘制设计图纸时疏忽了规范要求。
这时需要及时指正设计单位的错误，要求设计单位对设计图纸进行修改，符合相关规范要求。
三、设计图纸与施工实际情况不符有时设计图纸可能存在与施工实际情况不符的情况，可能是设计单位未考虑到施工实际情况的复杂性，或者在设计图纸中出现了错误。
在这种情况下，需要设计单位重新进行设计，并确保设计图纸符合施工的实际情况。
四、设计图纸存在安全隐患在审查施工图的过程中，有时会发现设计图纸存在一些安全隐患，可能是某些施工细节设计存在风险，或者设计单位未考虑到工程安全问题。
在这种情况下，需要及时指出存在的安全隐患，并要求设计单位对设计图纸进行修改，确保工程施工过程中的安全性。
五、设计图纸存在经济浪费有时审查施工图时，可能会发现设计图纸存在一些经济浪费的情况，可能是设计单位在设计时未充分考虑到施工材料的成本和使用效率，导致施工过程中浪费了一些材料和人力资源。
在这种情况下，需要设计单位重新进行设计，优化设计图纸，减少浪费，确保工程施工的经济效益。
总的来说，建筑工程施工图审查是一个非常重要的工作环节，通过审查施工图，可以帮助发现设计图纸中存在的问题和隐患，及时进行整改，并确保工程施工的质量、安全和经济效益。
在审查施工图的过程中，需要仔细审查设计内容，与设计单位充分沟通，及时指出存在的问题，并要求设计单位进行修改，确保设计图纸符合相关规范要求，以保障工程的顺利进行。
通过不断加强施工图审查工作，可以提高工程施工的质量和效率，确保工程施工的顺利进行。
施工图审查常见问题与疑难问题
施工图审查常见问题及疑难问题第一章编制深度以及设计依据等【问题1】施工图的设计说明内容不符合建设部《建筑工程设计文件编制深度规定》第4.5.3条规定，缺少建筑物概况、负荷等级及其照度设计标准等内容。
【措施】《建筑工程设计文件编制深度规定》第4.5.3条要求在施工设计说明中列入工程设计概况。
施工图设计说明可参照《民用建筑工程电气施工图设计深度图样》04DX003执行。
【问题2】设计中只在平面图中标注导线型号及规格，而系统图中各路配电回路中却无导线型号及规格。
这样的图纸是否满足审图要求？【措施】配电系统图中无导线型号及规格不是完整的系统图，不符合《建筑工程设计文件编制深度规定》第4.5.4条4款1项的规定。
【问题３】配电系统图中接触器、热继电器只有型号的编号，而无接触器规格和热继电器的整定值。
遇到这样的情况，该如何处理？【措施】审查中无法判断其设计是否正确，视为设计深度不够。
【问题4】在设计说明中，用“本建筑物进行总等电位联结”或“进出建筑物的各种金属管线应进行总等电位联结”的一句说明，代替建筑物总等电位联结施工图设计。
【措施】总等电位联结是接地故障保护的基本条件，也是建筑物防雷的重要措施。
依据建设部颁发的《建筑工程设计文件编制深度规定》第4.5.4条要求，施工图设计应绘出“建筑物总等电位联结平面图”。
【问题5】弱电设计过于简单，设计深度往往达不到要求，比如有的设计，不出系统图、平面图与系统图对不上、图中绘几个出线口绘几根连接线、施工方式、穿线型号、穿线管径也无说明。
还有的设计不管穿线多少，一律采用一种管径等等，审查可否允许。
【措施】不允许，视为设计深度不够。
【问题6】河北省《05系列建筑标准设计图集》与国家建筑标准设计图集要求不同之处，应以哪个图集为准。
【措施】标准设计图集不同于设计规范，标准设计图集仅供设计人员参考，具体选用何种图集由设计人员确定。
如果图集违反设计规范或者图集有错误，就不能采用。
施工图审查中常见问题(2013年)
施工图审查常见问题近几年，通过日常施工图审查发现，相当数量的建设工程的勘察设计文件存在图纸表达不完善，人员签字不规范，勘察设计深度不够，图幅及图面不规范等问题。
结合全省勘察设计市场执法检查中反馈的问题，我们对各专业在施工图审查中的常见问题进行梳理汇总，现汇总如下：(一)、总体共性问题1、总平面问题总平面图比例过小，线型不清，没有严格按总平面制图标准执行，缺少竖向设计内容。
2、图纸规格过多一套设计图采用过多的图纸规格，有的多达六七种，大量使用加长图纸，图面不整齐，建议一套图纸不宜超三种图纸规格3、设计说明设计说明千篇一律，套用标准说明与本工程无关的内容也出现在在说明中。
4、设计做法不统一一个小区多人参入设计没有统一性，相同类型的楼其做法严重不统一，包括门窗材料、外墙材料等，造成现场施工混乱。
5、防火分区简图画法防火分区简图比例大小应合适并与对应的平面图在一起，表达清每个防火分区面积主要出口位置，防火墙所在位置，转折点标清轴号关系。
6、设计依据设计依据应采用最新规范版本，应根据工程具体性质采用对应的主要设计规范，设计图集不能列为设计依据7、剖面设计剖面图设计不到位仅为剖面示意图，缺少必要的墙身大样索引，剖面尺寸线缺总体尺寸。
剖面图没有剖切到建筑最复杂的地方。
8、隐藏设计问题与委托方串通一气隐藏设计，例如本为办公楼按厂房设计，住宅按办公设计，存在大量安全隐患。
(二)、节能设计问题1、建筑节能设计专篇节能设计专篇应包括节能设计依据、各部位的的节能做法及节能设计表。
对于居住建筑来说当采用直接判定不能判定为节能建筑时设计专篇还应另附耗热量指标判定表或者对比判定表，对于公共建筑来说当采用直接判定不能判定为节能建筑时设计专篇还应另附围护结构热工性能简化权衡判断计算表或者动态的权衡判断表。
节能设计专篇应集中到一张图纸中，有的设计单位在设计专篇中把总平面设计图、建筑做法、门窗表等混在一张图纸中，显得图面非常凌乱。
有些外来设计单位根本没有节能设计专篇，只是简单的在设计说明中写了一点节能做法而已缺少节能设计表。
建筑施工图审查及设计中常见问题研究
建筑施工图审查及设计中常见问题研究建筑施工图审查及设计是建筑工程的重要环节，它关系到整个建筑工程的质量和安全。
然而，在实际工作中，我们常常会遇到不同的问题和难题。
本文将着重探讨建筑施工图审查及设计中常见的问题，并提出相应的解决方法。
一、图纸不规范建筑施工图是一种工程文件，是实现建筑设计方案的重要依据。
因此，在制作建筑施工图时，必须确保图纸的规范性和准确性。
然而，建筑施工图中常常存在以下问题：1、图面标注模糊不清在建筑施工图中，标注是非常重要的一部分。
标注应该准确明确，以便施工人员正确理解和实施。
如果标注模糊不清，就容易造成误解和错误的实施。
因此，在制作建筑施工图时，必须确保标注的清晰可读。
2、坐标系混乱建筑施工图上的坐标系应该清晰明了，以便于施工人员按照图纸进行定位和实施。
然而，在一些建筑施工图中，坐标系经常混乱或标注不清，导致施工人员无法准确执行施工操作。
3、标高不一致标高在建筑施工图中是非常重要的，因为它能够直接影响到建筑结构的稳定性和承重能力。
然而，在一些建筑施工图中，标高存在不一致的问题，这就容易导致误解和施工不当，从而影响工程质量和安全。
二、设计不合理在建筑施工图设计中，设计不合理也是常见的问题。
这是因为设计过程中的许多因素都会影响到建筑施工的实际效果。
以下是一些常见的设计不合理问题：1、设计过于复杂建筑施工图的设计应该简洁明了，以便施工人员方便理解和实施。
但有些施工图设计过于复杂，使得施工人员无法顺利进行施工，导致质量和安全问题。
3、设计和现场操作方法不匹配有些建筑施工图设计是不合理的，因为它们不匹配实际的现场操作方法。
这会使施工过程变得很困难和危险，进而影响到建筑的质量和安全。
三、施工技术不良在建筑施工图的审查和设计过程中，施工技术的不良操作也是常见的问题。
这些问题可能会导致建筑质量和安全方面的问题。
1、没有按照技术要求进行施工在建筑施工图中，技术要求是非常重要的。
如果施工人员没有按照技术要求进行施工，就会导致施工过程中发生许多问题。
建设工程施工图审查中的常见问题分析
建设工程施工图审查中的常见问题分析摘要：建筑图纸施工图设计和审查质量的优劣与否是影响施工设计文件质量的关键要素，不但能在审查中规避反强制性条文的各类规章，也能让预控建筑结构的不安全因素得到有效控制。
目前由于设计和施工人员的出发点有诸多不同之处，因而在理解上有较大的误区，本文就建设工程施工图审查中的常见问题进行分析，并提出可行性参考意见。
关键词：建设工程；施工图；常见问题；分析施工图的审查主要是政府对设计质量进行监管的最佳途径，不但能推进政府的监管力度，更能带动勘察设计水平，维护公共利益的同时保障公共安全。
一、建设工程中施工图审查中存在的常见问题1.1 没能重视设计主要依据的完整与准确性建筑结构设计过程中，要结合国家当前的行业及地区规范标准，拟定建筑需要的工程质量报告，其中包含内容是建筑结构的初步审查意见，如抗震装箱审查和超限审查意见等相关的审查内容，另外要求设计过程中运用的相关措施要与建筑结构的属相相对应，不但要满足其获取数据的完整性更要让其更为准确，让工程结构设计更加的安全和合理。
施工图案例的发现，要求设计过程中满足准确和有效性等要求，设计中要及时更新引用不全或者年号和版本不能及时更新的情况。
除此之外，施工图中比较明确的内容不应及时交代，比如相对和绝对标高，如果不及时说明，0.1的误差也会让其计算结果出现误差，导致后期施工出现问题[1]。
1.2 设计“一校二审”制不健全和存有依赖性设计单位在进行设计时由于“一校二审”制度不够健全或者没有相关人员进行把关，导致施工图纸中的错误没能及时的得到更新，在业主催图比较紧、或者交图时间不够的情况下会出现马虎校审的情况，甚至会出现图纸未经校准就直接进行图审，导致对工程设计的不重视情况出现。
部分建设设计还不是很完善，很多业主的整体意象还不够明显的情况下，在没经过主观部门同意的情况下就开始进行设计，很多设计都是本着“擦边球”的想法推行，为让设计通过就要不断的迎合业主的需求，仓促出图，让施工图纸在经过图审后还需进行整个版本或者大量的变更，让设计重新进行审核，部分出图还出现先后施工图套用的情况，存在很多遗漏部分，盲点交代不够，导致很多安全隐患频发[2]。
建筑施工图审查及设计中常见问题研究
建筑施工图审查及设计中常见问题研究建筑施工图审查及设计是建筑行业中非常重要的一环，决定着建筑工程的质量和安全。
然而，在设计和审查中常常会出现一些问题，这些问题可能会影响工程的质量和安全。
本文将针对建筑施工图审查及设计中常见问题进行研究，并提出相应的解决方法。
一、施工图中尺度不符在建筑施工图设计中，尺度是非常重要的，尺度不符可能会导致施工图的准确性不足，直接影响到施工质量。
尺度不符通常表现为图纸中的尺寸与实际尺寸不一致，甚至存在误差。
造成尺度不符的原因可能是因为绘图操作不规范、计算公式错误、数据输入不准确等。
解决方法：在进行施工图设计时，一定要严格按照原始设计的比例尺进行绘图。
在设计过程中，对尺度进行反复核对，确保无误。
二、施工图缺失或过多施工图设计中不可缺少的是细节和准确性，在施工图中缺失关键信息会导致施工和安全隐患。
相反，过多的细节信息可能会导致施工图混乱，影响施工效率。
因此，在施工图设计中缺失或过多的细节都不是理想情况。
解决方法：在设计施工图之前，一定要进行详细的设计计划。
并且，要根据建筑需求精选细节信息，保持图纸的清晰和易读性，让设计师和建筑师能够明确图纸的细节内容。
三、施工图设计规范不符施工图设计的规范包括了许多细节，这些细节可能与施工图的尺度、排列、标注等相触。
规范不符可能是由于设计人员对相关规范不熟悉或者理解不深入而导致，规范不符会对施工图的准确性造成影响。
解决方法：在制定施工图设计方案时，一定要清楚相关规范，严格遵循规范要求，确保施工图的准确性。
同时，在设计过程中可以加入相关规范检验，使得设计人员更加注重规范细节。
四、施工图文档版本混乱在建筑施工图设计过程中，设计人员可能存在多次修改设计方案的情况。
这时候，施工图设计文件的版本可能会混乱，不同的版本可能存在差异，可能会对施工带来困扰。
解决方法：在进行施工图设计时，要实时更新设计文件版本，并在每次更新后进行保存和备份。
在逐步修改的过程中，注明每个版本的修改时间和内容，以便于施工师傅查看。
建筑施工图审查及设计中常见问题研究
建筑施工图审查及设计中常见问题研究一、引言建筑设计是一个复杂的系统工程，需要涉及到多种学科的知识和技能，包括结构工程、建筑设计、给排水、电气、暖通空调等多个方面。
在建筑设计的过程中，施工图审查是非常重要的环节，它可以保证设计方案的合理性和可执行性，有效地避免设计中的常见问题。
本文将对建筑设计和施工图审查中常见的问题进行研究，以期为相关行业提供一些参考和借鉴。
二、常见问题及原因1. 结构设计问题在建筑设计中，结构设计问题是最常见的一个方面。
施工图审查时，经常会发现设计方案存在结构计算不合理、结构受力不平衡、受力构件处存在设计缺陷等问题。
这些问题的原因包括设计师的水平不足、结构计算不严谨、对施工工艺及施工材料的考虑不足等。
导致的结果就是结构脆弱、承载力不足、耐久性差等。
2. 建筑功能区划问题在建筑设计中，功能区划是非常重要的一环，它直接影响到建筑的使用效果和使用功能。
在施工图审查过程中，常常会发现功能划分不合理、使用面积不符合要求、功能空间布局不合理等问题。
这些问题的原因可能是因为设计师对功能分区的设计规范不够了解、对建筑使用的规定不够熟悉、对建筑使用者的需求不够了解等。
三、解决建议1. 提高设计师的水平在建筑设计中，设计师的水平是至关重要的。
只有设计师具备一定的专业知识和经验，才能够设计出合理、可行、优质的建筑方案。
建议相关单位加强对设计师的培训和考核，提高设计师的水平和专业素养。
2. 加强设计规范的宣传和普及在建筑设计过程中，设计规范是非常重要的，设计师必须要熟练掌握并严格按照规范的要求进行设计。
建议相关单位加强对设计规范的宣传和普及，使设计师能够更好地掌握和遵守规范。
3. 增加设计审查环节在建筑施工图设计过程中，应该增加设计审查环节，对设计方案进行多次审查并及时发现和纠正问题。
这样可以有效地提高设计方案的合理性和可执行性，避免在施工过程中出现问题。
4. 强化施工图审查的管理在施工图审查的过程中，应该加强对审查工作的管理，规范审查流程，明确审查标准，保证审查结果的客观、公正和合理。
施工图审查常见问题讲解
施工图审查常见问题讲解施工图审查是建筑工程建设中不可或缺的一项程序，它是对建筑施工图纸进行审查、验收和监督的过程。
该过程主要涉及到建筑施工图纸的构造、结构、功能和安全等方面的内容，因此要求施工图纸的设计必须符合国家和地方相关规定标准，才能保证施工过程和后期的运行效果。
然而，在施工图审查的过程中，总会出现一些常见问题，今天我们一起来讲解一下。
一、安全问题：在施工图纸的设计中安全问题是必须考虑的主要因素。
例如消防通道、疏散通道是否满足规定标准，电路、线路是否符合安全要求等等。
如果设计不合理将会导致施工中出现安全事故的风险。
因此安全问题是施工图审查中特别需要关注的问题。
二、结构问题：建筑结构在施工图纸的设计中也是非常重要的因素。
施工图纸中必须包含建筑物质量结构的设计和配合等相关信息，否则可能会影响到工程的施工质量和稳定性。
例如，柱子的大小、梁的长度、墙体的厚度等等都应该符合建筑设计标准，这样才能保证施工的质量。
三、设备布局问题：现代建筑的需求越来越高，因此在设计施工图纸的过程中，还需要考虑各种设备的布局设计。
例如水电、通讯以及空调等设施的布置是否合理，设备与空间的协调性是否符合标准等等。
四、环保问题：建筑设计中需要考虑环境问题，例如降低污染、节省能源、合理利用自然资源等。
因此，在施工图审查的过程中协调施工方和设计方之间的环保问题，可以让建筑工程更加环保，可以有效避免对生态环境的破坏。
五、建筑美观问题：建筑美观不仅需要满足使用功能，还要有艺术价值，让人有一种美好的感觉。
在施工图审查中协调各方面的因素，注重建筑的美观度，不仅可以提高建筑的使用价值，还能让建筑在数字时代更为突出。
六、费用预算问题：施工图审查时也需要注意工程项目的费用预算问题。
费用预算多少与建筑工程的施工质量和建设进度等密切关联。
因此，在施工图审查时，要根据受影响的因素进行价格合理预算，确保施工过程顺畅无障碍。
建筑施工图审查需要遵循相关法律法规、标准规范和设计规范，同时需要注意以上几个方面的问题，协调各方面的因素，以实现工程施工的顺利进行，最终实现工程的成功投入使用。
