熔体快淬法制备非晶,纳米晶一、实验目的1.实践粗晶材料如何制备成非晶、纳米晶材料;2.了解不同快淬速度对材料的组织的影响;3.了解材料从粗晶变成非晶或纳米晶对其性能的影响。

二、概述熔体快淬就是在真空状态下,将熔融的金属或合金在一定的压力下,注射到高速旋转的水冷铜辊上,使其在极大的过泠度下凝固,获得具有超细结构的非平衡组织,由于这种方法具有极高的冷速,可使金属及合金的晶粒尺寸达到纳米级或得到非晶组织。

使制备的金属或合金具有与一般非平衡冷却完全不同的力学和物理性能。

金属或合金的晶粒尺寸随过冷度的增加而减小。

熔体快淬的冷速极高,可以使多种金属及合金形成纳米晶或非晶态。

而且,由于冷却铜辊的转速及液态金属及合金的喷射压力是可调的,所以冷却速度可以严格控制,从而达到控制金属或合金的晶粒度的目的。

应用熔体快淬制备纳米晶、非晶态金属及合金的工艺易于控制,而且可以实现批量生产,易于产业化。

目前,熔体快淬已经在稀土永磁材料、贮氢合金、Ni2MnGa磁性形状记忆合金、耐高温非晶钛基及钛锆基钎焊料、高强度非晶态结构材料等领域得到广泛的应用。

熔体快淬方法的典型工艺如下所示,母合金冶炼→浇注成锭→铸锭在带喷嘴的试管中再熔化→熔化喷射→高速旋转的冷却辊→固化→薄带和辊分离→收集带子→晶化退火(可省略)→破碎制粉→SPS烧结。

熔体快淬分为单辊快淬法和双辊快淬法。

本实验室用的是单辊快淬法,其原理如图1 所示。

铸锭在试管内被感应线圈加热熔化,然后通入氩气,使试管内外产生0.3~0.7个大气压的压力差,使熔化合金从漏嘴喷出,到达快速旋转的辊面,迅速凝固,形成连续薄带,再借助离心力抛离辊面。

如此完成一次喷铸过程需要数秒到数十秒的时间。

图2为快淬的薄带。

如果淬速更高,得到的薄带将更碎且细小,其晶粒为纳米级(如图3)。

实验中,水冷铜辊的转速、液态金属的压力、液态金属的温度、石英管喷口的尺寸、形状以及喷口与铜辊的距离都是快淬工艺的关键因素。

实验一-粉末冶金材料组织观察与硬度测试

实验一-粉末冶金材料组织观察与硬度测试

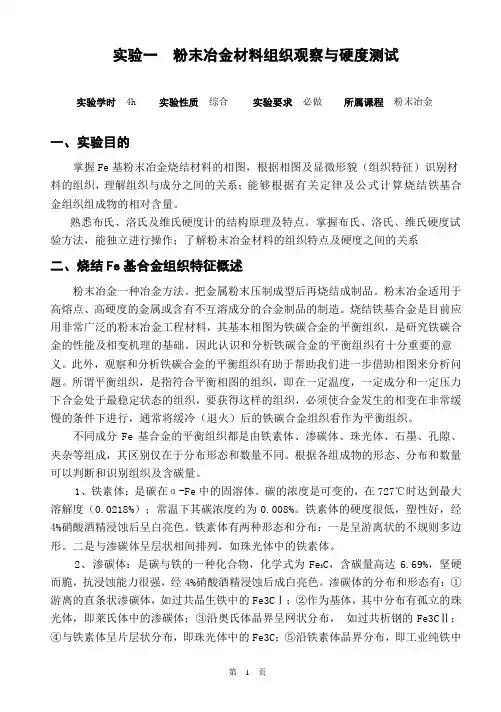

实验一粉末冶金材料组织观察与硬度测试实验学时4h 实验性质综合实验要求必做所属课程粉末冶金一、实验目的掌握Fe基粉末冶金烧结材料的相图,根据相图及显微形貌(组织特征)识别材料的组织,理解组织与成分之间的关系;能够根据有关定律及公式计算烧结铁基合金组织组成物的相对含量。

熟悉布氏、洛氏及维氏硬度计的结构原理及特点。

掌握布氏、洛氏、维氏硬度试验方法,能独立进行操作;了解粉末冶金材料的组织特点及硬度之间的关系二、烧结Fe基合金组织特征概述粉末冶金一种冶金方法。

把金属粉末压制成型后再烧结成制品。

粉末冶金适用于高熔点、高硬度的金属或含有不互溶成分的合金制品的制造。

烧结铁基合金是目前应用非常广泛的粉末冶金工程材料,其基本相图为铁碳合金的平衡组织,是研究铁碳合金的性能及相变机理的基础。

因此认识和分析铁碳合金的平衡组织有十分重要的意义。

此外,观察和分析铁碳合金的平衡组织有助于帮助我们进一步借助相图来分析问题。

所谓平衡组织,是指符合平衡相图的组织,即在一定温度,一定成分和一定压力下合金处于最稳定状态的组织,要获得这样的组织,必须使合金发生的相变在非常缓慢的条件下进行,通常将缓冷(退火)后的铁碳合金组织看作为平衡组织。

不同成分Fe基合金的平衡组织都是由铁素体、渗碳体、珠光体、石墨、孔隙、夹杂等组成,其区别仅在于分布形态和数量不同。

根据各组成物的形态、分布和数量可以判断和识别组织及含碳量。

1、铁素体:是碳在α-Fe中的固溶体。

碳的浓度是可变的,在727℃时达到最大溶解度(0.0218%);常温下其碳浓度约为0.008%。

铁素体的硬度很低,塑性好,经4%硝酸酒精浸蚀后呈白亮色。

铁素体有两种形态和分布:一是呈游离状的不规则多边形。

二是与渗碳体呈层状相间排列,如珠光体中的铁素体。

2、渗碳体:是碳与铁的一种化合物,化学式为Fe3C,含碳量高达6.69%,坚硬而脆,抗浸蚀能力很强,经4%硝酸酒精浸蚀后成白亮色。

渗碳体的分布和形态有:①游离的直条状渗碳体,如过共晶生铁中的Fe3CⅠ;②作为基体,其中分布有孤立的珠光体,即莱氏体中的渗碳体;③沿奥氏体晶界呈网状分布,如过共析钢的Fe3CⅡ;④与铁素体呈片层状分布,即珠光体中的Fe3C;⑤沿铁素体晶界分布,即工业纯铁中的Fe3CⅢ。

粉末冶金作业

粉末冶金作业

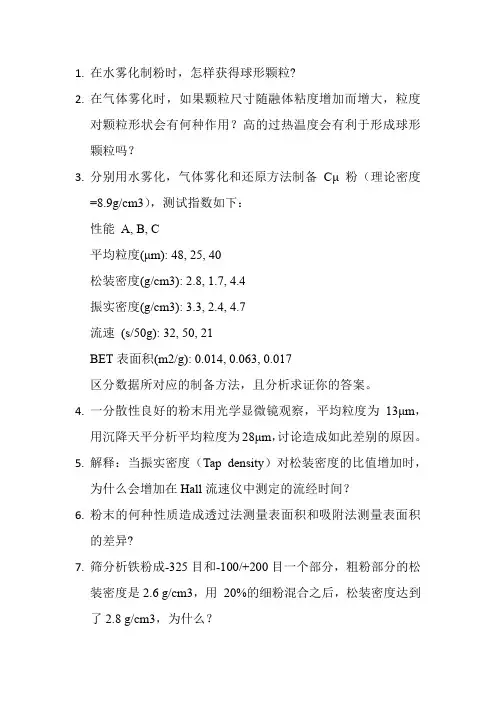

1.在水雾化制粉时,怎样获得球形颗粒?

2.在气体雾化时,如果颗粒尺寸随融体粘度增加而增大,粒度对颗粒形状会有何种作用?高的过热温度会有利于形成球形颗粒吗?
3.分别用水雾化,气体雾化和还原方法制备Cμ粉(理论密度=8.9g/cm3),测试指数如下:
性能A,B,C
平均粒度(μm):48,25,40
松装密度(g/cm3):2.8,1.7,4.4
振实密度(g/cm3):3.3,2.4,4.7
流速(s/50g):32,50,21
BET表面积(m2/g):0.014,0.063,0.017
区分数据所对应的制备方法,且分析求证你的答案。
4.一分散性良好的粉末用光学显微镜观察,平均粒度为13μm,用沉降天平分析平均粒度为28μm,讨论造成如此差别的原因。
8.两实验小组采用同一样品进行筛分析,第一组是平均颗粒粒径为54μm,第二组为75μm,为什么会存在这种误差?请假设其原因。
9.
5.解释:当振实密度(Tapdensity)对松装密度的比值增加时,为什么会增加在Hall流速仪中测表面积和吸附法测量表面积的差异?
7.筛分析铁粉成-325目和-100/+200目一个部分,粗粉部分的松装密度是2.6 g/cm3,用20%的细粉混合之后,松装密度达到了2.8 g/cm3,为什么?
