洪水调节设计试算法和半图解法带试算C语言程序Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】《洪水调节课程设计》任务书一、设计目的1.洪水调节目的:定量地找出入库洪水、下泄洪水、拦蓄洪水的库容、水库水位的变化、泄洪建筑物型式和尺寸间的关系,为确定水库的有关参数和泄洪建筑型式选择、尺寸确定提供依据;2.掌握列表试算法和半图解法的基本原理、方法、步骤及各自的特点;3.了解工程设计所需洪水调节计算要解决的课题;培养学生分析问题、解决问题的能力。

二、设计基本资料1.某水利枢纽工程以发电为主,兼有防洪、供水、养殖等综合效益,电站装机为5000KW,年发电量1372×104kw·h,水库库容亿m3。

挡水建筑物为混凝土面板坝,最大坝高。

溢洪道堰顶高程,采用2孔8m×6m(宽×高)的弧形门控制。

水库正常蓄水位。

电站发电引用流量为10 m3/s。

2.本工程采用2孔溢洪道泄洪。

在洪水期间洪水来临时,先用闸门控制下泄流量q并使其等于洪水来水量Q,使水库水位保持在防洪限制水位不变;当洪水来水量Q继续增大时,闸门逐渐打开;当闸门达到全开后,就不再用闸门控制,下泄流量q随水库水位z的升高而增大,流态为自由流态,情况与无闸门控制一样。

3. 上游防洪限制水位(注:X=+学号最后1位/10,即),下游无防汛要求。

三、 设计任务及步骤分别对设计洪水标准、校核洪水标准,按照上述拟定的泄洪建筑物的类型、尺寸和水库运用方式,分别采用列表试算法和半图解法推求水库下泄流量过程,以及相应的库容、水位变化过程。

具体步骤:1. 根据工程规模和建筑物的等级,确定相应的洪水标准;2. 用列表试算法进行调洪演算:① 根据已知水库水位容积关系曲线V ~Z 和泄洪建筑物方案,用水力学公式求出下泄流量与库容关系曲线q ~Z ,并将V ~Z ,q ~Z 绘制在图上;② 决定开始计算时刻和此时的q 1、V 1,然后列表试算,试算过程中,对每一时段的q 2、V 2进行试算;③ 将计算结果绘成曲线:Q ~t 、q ~t 在一张图上,Z ~t 曲线绘制在下方。

C-2 水库调洪演算的数值解程序

C-2 水库调洪演算的数值解程序

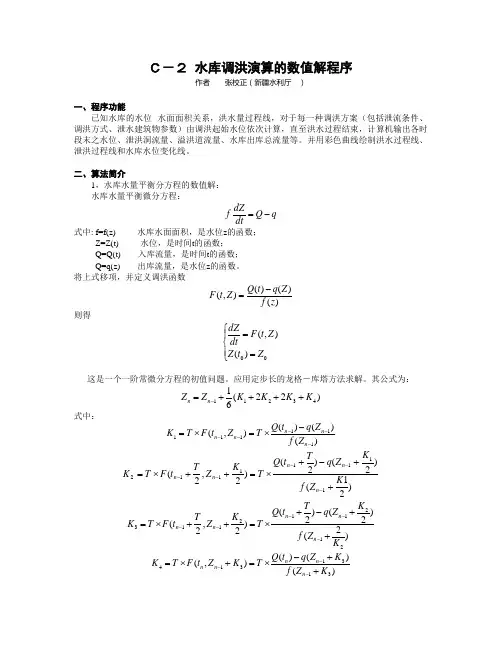

C-2 水库调洪演算的数值解程序作者 张校正(新疆水利厅 )一、程序功能已知水库的水位--水面面积关系,洪水量过程线,对于每一种调洪方案(包括泄流条件、调洪方式、泄水建筑物参数)由调洪起始水位依次计算,直至洪水过程结束,计算机输出各时段末之水位、泄洪洞流量、溢洪道流量、水库出库总流量等。

并用彩色曲线绘制洪水过程线、泄洪过程线和水库水位变化线。

二、算法简介1,水库水量平衡分方程的数值解:水库水量平衡微分方程:q Q dt dZ f -=式中: f=f(z) 水库水面面积,是水位z 的函数;Z=Z(t) 水位,是时间t 的函数;Q=Q(t) 入库流量,是时间t 的函数;Q=q(z) 出库流量,是水位z 的函数。

将上式移项,并定义调洪函数)()()(),(z f Z q t Q Z t F -=则得 ⎪⎩⎪⎨⎧==00)(),(Z t Z Z t F dt dZ 这是一个一阶常微分方程的初值问题。

应用定步长的龙格-库塔方法求解。

其公式为:)22(6143211K K K K Z Z n n ++++=-式中: )()()(),(111111------⨯=⨯=n n n n n Z f Z q t Q T Z t F T K)21()2()2()2,2(11111112K Z f K Z q T t Q T K Z T t F T K n n n n n ++-+⨯=++⨯=----- )2()2()2()2,2(212112113K Z f K Z q T t Q T K Z T t F T K n n n n n ++-+⨯=++⨯=----- )()()(),(3131314K Z f K Z q t Q T K Z t F T K n n n n n ++-⨯=+⨯=---T 为洪水流量时段间隔;n=1,2,……,J2,泄流量公式:当泄水建筑物为深孔时,)(2111111A C Z g B A M q --=式中:M 1 流量系数;A 1 泄流孔口高;B 1 泄流孔口宽;Z 水位;C 1 泄流孔口底槛高程。

水库调洪演算的原理和方法

水库调洪演算的原理和方法


V t

q 2
f2 (Z )

V t

q 2
f3(Z) q
f3 (Z )
f1(Z )
f2 (Z )
Q (m3 / s), V q (m3 / s), V q (m3 / s)
t 2
t 2
调洪计算半图解法的双辅助线
水利水能规划
水库调洪计算的半图解法
V调=Vm-V汛限
Vm
Z~V
Zm
【例 题】
水利水能规划
【补偿调节】
水库
QB=q+Q区
Q
A
QB
qB
坝址
Q区 6h



护 区
河流
水利水能规划
水利水能规划
水利水能规划
水利水能规划
水利水能规划
水利水能规划
水利水能规划
水利水能规划
水利水能规划
【补偿调节】
水库
QB=q+Q区
Q
A
QB
qB
坝址
水利水能规划
水库调洪计算的半图解法
由上节知道列表试算法麻烦工作量大,故人们比较喜欢 用半图解法。
Q1
Q2 2
Δt

q1
q2 2
Δt

V2

V1
Q Q1 Q2 2
等式两边同时除以△t,并移项
Q V1 q1 V2 q2 t 2 t 2
第十四章 水库防洪计算
水利水能规划
• 三、有闸溢洪道水库的防洪计算
水利水能规划
水利水能规划
• 四、具有非常泄洪设施水库的防洪计算

调洪计算计算的基本方法

调洪计算计算的基本方法
y = 13.296x - 3401.6 R2 = 0.991
泄流能力q
库容V(104m3)
6.水库调洪计算试算法: 1/2(Qt+Qt+1) t-1/2(qt+qt+1)t=Vt+1-Vt ∆ ∆
q=f(v) (1)先假定第一计算时段末的出库流量q''t+1,允许误差ε,
代入水量平衡方程,求出V't+1;
二、水库调洪作用
Q,q
Q~t为入库流量过程
Q~t
q~t为入库流量过程
q~t ∆
t
t+1
t T(S)
一、水库泄洪建筑物泄流能力分析
1、溢洪道的泄流能力: 2、泄洪洞的泄流能力:
3、绘制蓄泄曲线:q~V
三、水库调洪计算的原理及方法
• 5.下泄流量的计算:
• (1)无闸表面溢流的下泄流量 • q1=εmBh1
三、水库调洪计算的原理及方法
• 4.水量平衡方程:
∆ • 1/2(Qt+Qt+1) t-1/2(qt+qt+1)∆ t=Vt+1-Vt 一个方程,两个未知数!
Qt—时段初入库流量;Qt+1—时段末入库流量;
qt—时段初出库流量;qt+1—时段末出库流量;
∆ Vt—时段初水库蓄水量;Vt+1—时段末水库蓄水量
Z
Q~t为入库流量过程
z~t为库水位过程
Qmax
q~t为入库流量过程
Z防
Zmax
q~t
Z调 t0
Q~t t1
t2Z防
z~t
t
一、水库调洪计算的原理及方法
• • 1.水库洪水调节——入库洪水经拦蓄、滞留,达到削峰的控制运行方式 2.调洪计算的目的——当泄洪建筑物及Z限(起调水位)已定,库容曲线、蓄泄关系、 入库洪水过程已知的情况下,推求: (1)水库的泄流过程(q~t);qmax—最大下泄流量; (2)水库的水位过程(z~t);zmax—最高调洪水位; (3)调洪库容(V调); • 3.调洪计算的任务 (1)丌承担下游防洪任务的水库———确定保证水库安全的调洪方式; ∆ (2)承担下游防洪任务的水库———确定保证水库安全的调洪方式、防洪高水位; 保障下游安全的泄洪方式;

调洪计算计算的基本方法可修改全文

调洪计算计算的基本方法可修改全文
水库洪水调节计算
目录
一、水库调洪计的作用
二、水库调洪计算基本公式 三、水库调洪计算试算法
一、水库调洪作用
• (一)水库洪水调节的定义
• 水库通过对洪水的拦蓄、滞留,使洪水过程变形,洪峰流量减 小,洪水历时延长
• (二)水库洪水调节的目的
• 在已拟泄洪建筑物、已确定防汛限制水位(起调水位)的条件 下,用给定的入库过程,推求水库的泄流过程、库水位过程及 相应的最大下泄流量、最高调洪水位及调洪库容;
• (三)水库洪水调节的任务
• 在已拟泄洪建筑物、已确定防汛限制水位(起调水位)的条件 下,用给定的入库过程,推求水库的泄流过程、库水位过程及 相应的最大下泄流量、最高调洪水位及调洪库容∆ ;
头屯河水库溢洪道,溢洪堰
头屯河水库泄洪洞
石门子水库溢洪道
石门子水库泄洪洞,冲沙洞
夹河子水库溢洪道
二、水库调洪作用
qt+1=(q''t+1+q)/2,
(一)、按规定出力调节计算简算法
6.水库调洪计算试算法 例1:
时刻 时段长 Q
q
V
Z
t
(H) m3/s m3/s 104m3 m
0
10
10
247 116
12 12 140
24 12 710
36 12 279
38 2 250
48 10 131
6.水库调洪计算试算法
36 12 279 494.5 21.37 240 172.5 7.45 279.18 118.2
38 2 250 264.5
1.9 250 245 1.76 279.32 118.2
48 10 131 190.5 6.86 230 240 8.64 277.54 118.1

水库调洪演算的原理和方法 PPT

水库调洪演算的原理和方法 PPT

水库调洪计算的半图解法
6.在一张图上点绘Q(t)和q(t),推求qm。
Q、q(m3/s) Q、q(m3/s)
Q~t qmax q~t
Q~t qmax q~t
t (min)
推求qm示意图
t△1tt' t2
t (min)
水库调洪计算的半图解法
7.推求Vm、V调、Zm。
q~V
qmax
V调=Vm-V汛限
水库调洪演算的原理和方法
水库调洪计算是确定入库洪水、泄洪建筑物的型式与尺寸、 调洪方式和调洪库容之间的定量关系。
一、水库调洪计算的任务
在水工建筑物或下游防护对象的防洪标准一定的情况下, 根据水文分析计算提供的各种标准的设计洪水或已知的设 计入库洪水过程线、水库特性曲线、拟定的泄洪建筑物的 型式与尺寸、调洪方式等,通过计算,推求水库出流过程、 最大下泄流量、特征库容和水库相应的特征水位。
Z (m)
因此,可根据选定的计 算时段△t,已知的水库容 积关系曲线,以及根据水力 学公式算出的水位下泄流量 关系曲线,事先计算并绘制 曲线组:
Vq f1(Z) t 2
f2(Z)
V t
q 2
f3(Z) q
f3 (Z )
f1(Z )
f2 (Z )
Q (m 3/s) ,V q (m 3/s) ,V q (m 3/s)
Q、q(m3/s) Q、q(m3/s)
Q~t qmax q~t
Q~t qmax q~t
t (min)
t△1tt' t2
t (min)
qm是两线的交点则计算正确;否则在t1,t2之间计算qm。
大家应该也有点累了,稍作休息
大家有疑问的,可以询问和交流

洪水调节设计(试算法和半图解法)模板 - 带试算C语言程序.

洪水调节设计(试算法和半图解法)模板 - 带试算C语言程序.

《洪水调节课程设计》任务书一、设计目的1.洪水调节目的:定量地找出入库洪水、下泄洪水、拦蓄洪水的库容、水库水位的变化、泄洪建筑物型式和尺寸间的关系,为确定水库的有关参数和泄洪建筑型式选择、尺寸确定提供依据;2.掌握列表试算法和半图解法的基本原理、方法、步骤及各自的特点;3.了解工程设计所需洪水调节计算要解决的课题;培养学生分析问题、解决问题的能力。

二、设计基本资料1.某水利枢纽工程以发电为主,兼有防洪、供水、养殖等综合效益,电站装机为5000KW,年发电量1372×104 kw·h,水库库容0.55亿m3。

挡水建筑物为混凝土面板坝,最大坝高84.80m。

溢洪道堰顶高程519.00m,采用2孔8m×6m(宽×高)的弧形门控制。

水库正常蓄水位525.00m。

电站发电引用流量为10 m3/s。

2.本工程采用2孔溢洪道泄洪。

在洪水期间洪水来临时,先用闸门控制下泄流量q并使其等于洪水来水量Q,使水库水位保持在防洪限制水位不变;当洪水来水量Q继续增大时,闸门逐渐打开;当闸门达到全开后,就不再用闸门控制,下泄流量q随水库水位z的升高而增大,流态为自由流态,情况与无闸门控制一样。

3.上游防洪限制水位524.8m(注:X=524.5+学号最后1位/10,即524.5m-525.4m),下游无防汛要求。

三、设计任务及步骤分别对设计洪水标准、校核洪水标准,按照上述拟定的泄洪建筑物的类型、尺寸和水库运用方式,分别采用列表试算法和半图解法推求水库下泄流量过程,以及相应的库容、水位变化过程。

具体步骤:1.根据工程规模和建筑物的等级,确定相应的洪水标准;2.用列表试算法进行调洪演算:①根据已知水库水位容积关系曲线V~Z和泄洪建筑物方案,用水力学公式求出下泄流量与库容关系曲线q~Z,并将V~Z,q~Z绘制在图上;②决定开始计算时刻和此时的q1、V1,然后列表试算,试算过程中,对每一时段的q2、V2进行试算;③ 将计算结果绘成曲线:Q ~t 、q ~t 在一张图上,Z ~t 曲线绘制在下方。
