2020-2021备战中考物理欧姆定律-经典压轴题附详细答案

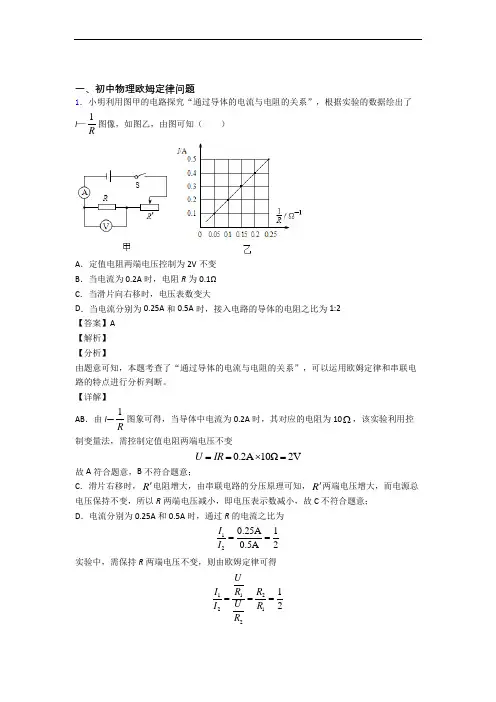

一、初中物理欧姆定律问题1．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

【详解】AB．由I—1R图象可得，当导体中电流为0.2A时，其对应的电阻为10Ω，该实验利用控制变量法，需控制定值电阻两端电压不变0.2A10Ω2VU IR==⨯=故A符合题意，B不符合题意；C．滑片右移时，R'电阻增大，由串联电路的分压原理可知，R'两端电压增大，而电源总电压保持不变，所以R两端电压减小，即电压表示数减小，故C不符合题意；D．电流分别为0.25A和0.5A时，通过R的电流之比为120.25A10.5A2II==实验中，需保持R两端电压不变，则由欧姆定律可得11221212UI R RUI RR===由上式可得1221RR=故D不符合题意。

故选A。

2．如图所示，电源电压不变，电阻115ΩR=，210ΩR=，开关S、S1闭合，S2断开，电流表读数为0.4A，则开关S、S2闭合，S1断开时，电流表读数可能为（）A．0.4A B．0.5A C．0.6A D．0.7A【答案】B【解析】【分析】【详解】当开关S、S1闭合，S2断开时，电阻R0与R1的串联，电流表测电路中的电流，根据欧姆定律可得，R1两端的电压是1110.4A15Ω6VU I R==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R=+总当开关S、S2闭合，S1断开时，电阻R0与R2串联，同理022R R R=+总因为12R R>，所以12R R>总总，因为电源电压不变，所以根据欧姆定律可得210.4AI I>=因为开关S、S2闭合，S1断开时，电路中的电流变大，那么R0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R2两端的电压变小，即216VU U<=所以1226V0.6A10ΩUIR<==则可知电流表的读数在0.4~0.6A之间。

2020-2021备战中考物理综合题专题复习【欧姆定律】专题解析含详细答案

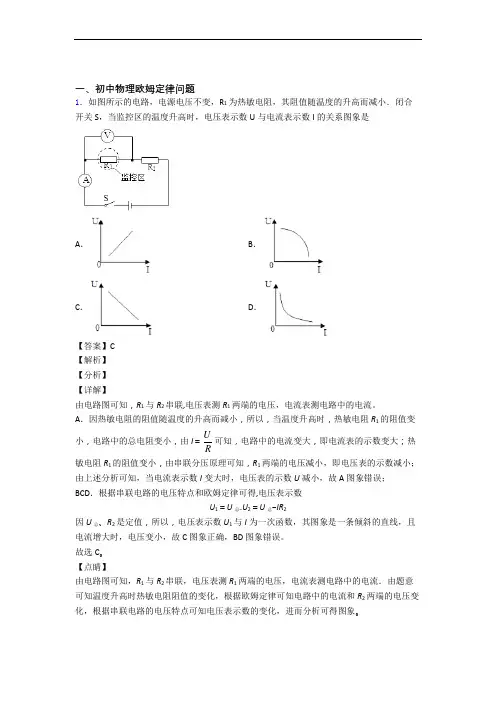

一、初中物理欧姆定律问题1．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。

A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。

故选C。

【点睛】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象。

2．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是（）A．R1的阻值为20 ΩB．当R2接入阻值为50 Ω时它的功率最大C．电源电压为6 VD．该电路消耗的最大电功率为0.9 W【答案】C【解析】【分析】【详解】AC．从图乙可以看到，当滑动变阻器两端电压是2V时，其功率是0.8W，可计算得到这时电路中的电流是1110.8W0.4A2VPIU===同理，当滑动变阻器两端电压是5V时，其功率是0.5W，电路中的电流是2220.5W0.1A5VPIU===设电源电压是U电源，可以得到关系式10.4A2VR U⋅+=电源10.1A5VR U⋅+=电源解得110ΩR=、6VU=电源；A错误、C正确；B．从图乙可以看到，当滑动变阻器两端电压是5V时，其功率是0.5W，这时滑动变阻器接入电路的阻值大小是()225V50Ω0.5WR==当R2接入阻值为50 Ω时它的功率不是最大，B错误；D．当电路中的电阻最小时，即滑动变阻器接入电路的阻值是0时，电路中的总电阻最小，电路消耗的电功率最大，大小是()22max16V3.6W10ΩUPR===电源D错误。

2020-2021中考物理压轴题专题复习——欧姆定律的计算问题的综合附详细答案

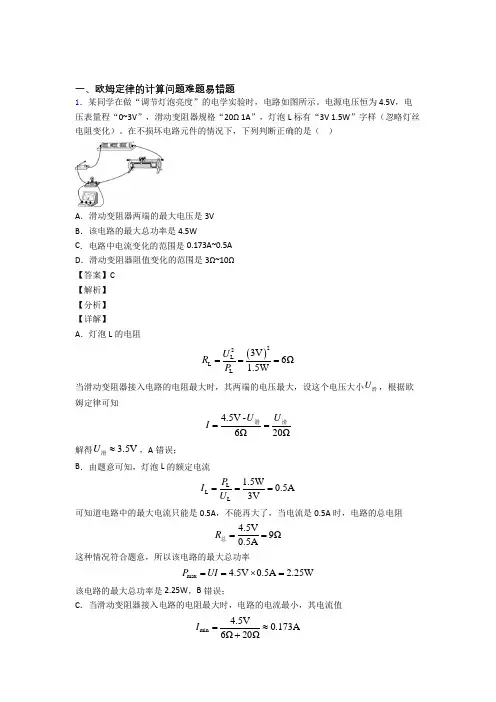

一、欧姆定律的计算问题难题易错题1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示。

电源电压恒为 4.5V ，电压表量程“0~3V ”，滑动变阻器规格“20Ω 1A ”，灯泡L 标有“3V 1.5W ”字样（忽略灯丝电阻变化）。

在不损坏电路元件的情况下，下列判断正确的是（）A ．滑动变阻器两端的最大电压是3VB ．该电路的最大总功率是4.5WC ．电路中电流变化的范围是0.173A~0.5AD ．滑动变阻器阻值变化的范围是3Ω~10Ω 【答案】C 【解析】【分析】【详解】 A ．灯泡L 的电阻()22LL L 3V 6Ω1.5WU R P === 当滑动变阻器接入电路的电阻最大时，其两端的电压最大，设这个电压大小U 滑，根据欧姆定律可知4.5V -6Ω20ΩU U I ==滑滑解得 3.5V U ≈滑，A 错误； B ．由题意可知，灯泡L 的额定电流L L L 1.5W 0.5A 3VP I U === 可知道电路中的最大电流只能是0.5A ，不能再大了，当电流是0.5A 时，电路的总电阻4.5V9Ω0.5AR ==总这种情况符合题意，所以该电路的最大总功率max 4.5V 0.5A 2.25W P UI ==⨯=该电路的最大总功率是2.25W ，B 错误；C ．当滑动变阻器接入电路的电阻最大时，电路的电流最小，其电流值min 4.5V0.173A 6Ω20ΩI =≈+电压表的示数min L 0.173A 6Ω 1.038V U I R ==⨯=电压这个电压值没有超过电压表的量程，电路是安全的，所以电路中的最小电流可以是0.173A ，由上述可知，电路中电流变化的范围是0.173A~0.5A ，C 正确；D ．由上述可知，电路中的电流最小时，滑动变阻器接入电路的阻值是20Ω；电路中的电流最大时，滑动变阻器接入电路的阻值是L -9Ω-6Ω=3ΩR R R ==滑总那么滑动变阻器阻值变化的范围是3Ω~20Ω，D 错误。

2020-2021中考物理压轴题专题复习—欧姆定律的计算含答案

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。

不考虑温度对灯泡电阻的影响，则（）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W 【答案】D 【解析】【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。

(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。

(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。

(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。

【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。

2020-2021备战中考物理压轴题专题复习——欧姆定律的综合含答案

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V-2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V 4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ；由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

2020-2021备战中考物理与欧姆定律有关的压轴题附答案

一、初中物理欧姆定律问题1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为RR2.0V4Ω0.5AURI===这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A；由题意可知，滑动变阻器两端的电压最大只能是3V，此时灯泡的电压是1.5V，电路中的电流大小为LLL1.5V0.3A5ΩUI IR====这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为RR3V10Ω0.3AURI===这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A，综上所述，电路中电流变化的范图是0.3A～0.5A，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B错误；C．当灯泡的功率最小时，电路中的电流大小最小，即L0.3AI=，灯泡的最小功率是()22L L L0.3A5Ω0.45WP I R==⨯=C正确；D．该电路的电流最大时，根据P UI=，电路中的功率最大，大小为4.5V0.5A 2.25WP UI==⨯=D错误。

2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR=可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A 错误；电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（）故C 正确。

2020-2021中考物理压轴题专题欧姆定律的经典综合题含答案

一、初中物理欧姆定律的实际应用问题1．左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。

柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。

已知电源电压恒为6V，小灯泡标有“2V 2W”字样（不考虑温度对灯丝电阻的影响）。

两金属板间的湖水电阻R与x的关系如图乙所示（x为容器内水柱高度h 的倒数，即x=h-1）。

则下列说法中正确的是（）A．容器内水柱越高，两金属板间的湖水电阻R越大B．将电流表改为水位计，水位越高电流表示数越大C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2WD．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A【答案】B【解析】【分析】(1)容器内水位上升时，根据图乙判断其电阻的变化；(2)由2UPR=计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；(3)由B中I与h表达式计算湖水水位高于警戒水位5m时，电流表示数，再根据2P I R=求出此时灯泡的实际功率，据此判断；(4)由B中I与h表达式计算湖水水位高于警戒水位0.4m时，电流表示数。

【详解】由图甲可知灯泡、电流表与金属块间湖水电阻串联，由图乙可知，R与h-1成正比，所以h 越大，R越小；A．容器内水柱越高时，则A内湖水电阻R变小，故A错误；B．由2UPR=可得，灯泡电阻()22L 2V 2Ω2WU RP ===额额由图像可知，R =4Ω时，x =0.2m −1，R =8Ω时，x =0.4m −1，设R =kx +b ，则14Ω0.2m k b -=⨯+，18Ω0.4m k b -=⨯+解得：k =20Ω·m ，b =0，则R 与x 的关系式20Ωm20Ωm R x h⋅=⋅⨯=串联电路中总电阻等于各分电阻之和，所以I 与h 的关系式L 6V20Ωm 2ΩU I R R h==⋅++由表达式可知，水位越高电流表示数越大，故B 正确； C ．由B 中I 与h 的表达式可知，当h 1=5m 时，电流表示数116V 6V1A20Ωm 20Ωm 2Ω2Ω5mI h ===⋅⋅++ 此时灯泡的实际功率()2211A 2Ω2W P I R ==⨯=实故C 错误；D ．由B 中I 与h 的表达式可知，当h 2=0.4m 时，电流表示数226V 6V0.12A20Ωm 20Ωm 2Ω2Ω0.4mI h ==≈⋅⋅++ 故D 错误。

2020-2021备战中考物理一模试题分类汇编——欧姆定律的计算综合附答案

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。

当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。

在保证电路安全的前提下，以下说法正确的是：（）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【答案】D 【解析】【详解】根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小，则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑；故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U R R =；即：13V 5V-3V =20ΩR ；解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩUP P P P R =+=+最大额额；故D 正确。

2020-2021中考物理——欧姆定律的计算问题的综合压轴题专题复习附答案解析

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。

闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图所示，根据图像信息，下列判断正确的是（）A ．电源电压是6VB ．定值电阻R 1的阻值是15ΩC ．滑动变阻R 2的最大阻值是20ΩD ．滑片移到中点时，电路中的电流是0.3A 【答案】D 【解析】【详解】由电路图可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流； C ．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知，I 1=0.6A ，由欧姆定律可得，电源的电压：1110.6A U I R R ==⨯，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，I 2=0.2A ，U 2=3V ，由欧姆定律得，滑动变阻器的最大阻值：2223V=15Ω0.2AU R I ==，故C 错误；B ．串联电路中总电压等于各分电压之和，电源的电压：21210.2A 3V U I R U R =+=⨯+，电源的电压不变，110.6A 0.2A 3V R R ⨯=⨯+，解得：R 1=7.5Ω，故B 错误； A ．电源的电压：10.6A 0.6A 7.5Ω 4.5V U R =⨯=⨯=，故A 错误；D ．滑片移到中点时，电路中的电流是：124.5V0.3A 117.5Ω15Ω22U I R R ===++⨯，故D 正确；故选D 。

2．如图甲所示，两个电压表的量程都是0~15V ，电流表的量程是0~0.6A ，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A ；闭合开关，为了保证所有元件都安全。

滑动变阻器的滑片只能在阻值最大端和a 点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图像AB 和BC ，下列说法正确的是（）A ．电源电压为6VB ．滑动变阻器的取值范围为12Ω55ΩC ．该电路功率范围为2.4W 6WD ．小灯泡正常发光时的电流为0.6A【答案】BC 【解析】【详解】由电路图可知，灯泡与滑动变阻器串联，电压表V 1测灯泡两端的电压，电压表V 2测变阻器两端的电压，电流表测电路中的电流；当滑片位于a 点时，电路中的电流最大，由小灯泡两端的电压不许超过额定电压可知，此时灯泡正常发光，由图乙可知，此时电路中的电流I =0.5A ，故D 错误；灯泡两端的电压U L =6V ，变阻器两端的电压6V a U =，因串联电路中总电压等于各分电压之和，所以，电源的电压L 6V+6V=12V a U U U =+=由UI R=可得，滑动变阻器接入电路中的最小阻值 6V =12Ω0.5Aa a U R I ==电路的最大功率12V 0.5A 6W P UI ==⨯=大当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，电路的功率最小，由图乙可知，电路的最小电流I′=0.2A ，变阻器两端的电压11V U =右，滑动变阻器接入电路中的最大阻值11V=55Ω0.2AU R I =='大右则滑动变阻器的取值范围为12Ω～55Ω，电路的最小功率12V 0.2A 2.4W P UI ==⨯=小小则该电路功率范围为2.4W ～6W 。

2020-2021备战中考物理——欧姆定律的综合压轴题专题复习含详细答案

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．如图电路,电源两端电压为4.5V且保持不变．电阻R1为10Ω,滑动变阻器R2的铭牌上标有“20Ω 1A”的字样,电流表的量程为0~0.6A,两个电压表的量程均为0~3V,在保证电路安全的条件下,下列说法中正确的是（）A．定值电阻R1的最大功率为3.6WB．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器的最小功率为0.45WD．滑动变阻器R2的阻值取值范围为0Ω~20Ω【答案】C【解析】【详解】A．从图中可以看到，这是一个串联电路，电阻R1和滑动变阻器R2串联在一起，电压表V1测的是电阻R 1两端的电压，电压表V 2测的是滑动变阻器R 2接入电路中电阻两端电压，要求定值电阻R 1的最大功率，那么需要定值电阻R 1两端的电压最大，由题意可知，当R 1两端的电压是3V 时，电压表V 1的量程没有超出，流过R 1的电流为1113V ==0.3A 10ΩU I R =此电流大小没有超过电流表的量程，也没有超过滑动变阻器R 2的最大电流，那么滑动变阻器R 2两端的电压为21 4.5V 3V 1.5V U U U =-=-=这个电压大小也没有超过电压表V 2的量程，所以当R 1两端的电压是3V 时能够保证电路安全，此时定值电阻R 1的最大功率为()221113V 0.9W 10ΩU P R === A 错误；B ．当电流表的示数最小时，电路中电阻最大，滑动变阻器R 2接入电路中电阻最大，即220ΩR =，电路中的电流大小为12 4.5V 0.15A 10Ω20ΩU I R R ===++这个电流大小没有超过滑动变阻器R 2的最大电流，也没有超过电流表的量程，此时R 1两端的电压是1R 10.15A 10Ω 1.5V U IR ==⨯=R 2两端电压为21R R - 4.5V -1.5V 3V U U U ===这也没有超过两电压表的量程，所以电路中的电流最小可以为0.15A ；当电流表的示数最大时，假设0.45A I =，此时R 1两端的电压是1R 10.45A 10Ω 4.5V U IR ==⨯=这个电压大小超过了电压表的量程，所以0.45A I ≠，所以电流表A 的示数变化范围不为0.15A~0.45A ，B 错误；CD ．当滑动变阻器R 2的电阻最小时，此时电路中电流最大，R 1两端的电压最大，只能是3V ，由上述可知0.3A I =，R 2两端的电压为2R 1.5V U =，R 2的最小值为2R 2 1.5V5Ω0.3AU R I=== 由上述可知，滑动变阻器R 2的电阻可取20Ω，这也是R 2的最大值，所以滑动变阻器R 2的阻值取值范围为5Ω~20Ω；设电路中的电流为I ，由题意可知道滑动变阻器的功率为()()2222222221212121212-4-4U U U P I R R R R R R R R R R R R R ⎛⎫==⋅=⋅= ⎪++⎝⎭+ 要使电功率P 最小，那么()2122-R R R 要最大，当R 2是5Ω或者20Ω时，()2122-R R R 最大，滑动变阻器的电功率最小，大小为0.45W P =，可知，C 正确、D 错误。

2020-2021备战中考物理——欧姆定律的计算问题的综合压轴题专题复习含详细答案

一、欧姆定律的计算问题难题易错题1．两灯L 1和L 2规格分別为“6V ，3W ”和“3V ，3W ”，忽略灯丝电阻变化，则下列说法正确的是（）A ．两灯L 1和L 2灯丝电阻之比为2：1B ．两灯串联，电路两端允许加的最大电压为9VC ．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为1.0AD ．两灯并联在3V 电压下，灯L 1和L 2消耗的实际功率之比为1：4 【答案】D 【解析】【分析】【详解】A ．根据2U P R=可知，两灯L 1和L 2灯丝电阻之比是()()22221212126V 3V :::4:13W 3W U UR R P P === 两灯L 1和L 2灯丝电阻之比是4:1，A 错误；B ．两灯串联，假设电路两端允许加的最大电压为9V ，根据上述可知，灯L 1的电压是149V 7.2V 5U =⨯=灯L 2的电压是219V 1.8V 5U =⨯=灯L 1的电压已经超过其自身的额定电压，这样不符合安全要求，所以两灯串联，电路两端允许加的最大电压不能是9V ，B 错误；C ．两灯并联，当一盏灯正常发光时，假设是灯L 1正常发光，那么电源电压是6V ，灯L 2的电压是6V ，这已经超过灯L 2的额定电压，灯L 2会被烧坏；假设是灯L 2正常发光，那么电源电压是3V ，灯L 1的电压是3V ，由题意可知，灯L 1的电阻大小是()216V 12Ω3WR == 那么流过灯L 1的电流大小是13V0.25A 12ΩI == C 错误；D ．根据2U P R=可知，两灯并联在3V 电压下，灯L 1和L 2消耗的实际功率之比是2212121211:::1:4U U P P R R R R === 实际功率之比为1：4；D 正确。

故选D 。

2．如图所示，电源电压为3V ，闭合开关S ，电压表的示数为2V ，忽略温度对灯丝电阻的影响。

则（）A ．通过灯泡L 1的电流比L 2的电流大B ．灯泡L 1两端的电压是1VC ．灯泡L 1和L 2的电阻之比是2∶1D ．若灯泡L 2灯丝烧断，电压表示数为零【答案】CD 【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。

2020-2021备战中考物理欧姆定律-经典压轴题及答案

一、初中物理欧姆定律问题1．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【答案】D 【解析】【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。

【详解】A ．由图a 可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；随着电压的增加，乙电阻的热功率增加，温度升高，其阻值变小，故A 正确，不符合题意；B ．由图a 可知，当甲两端的电压为1V 时，通过的电流为0.2A ，根据欧姆定律可得1V052AΩ.U R I ===甲甲甲此时甲的实际电功率1V 0.2A 0.2W P U I ==⨯=甲甲甲故B 正确，不符合题意；C ．如图b 所示，甲、乙串联，通过两电阻的电流相等，当电路电流为0.5A 时，由图a 可知，甲和乙两端的电压均为2.5V，根据URI=可知，此时甲乙的阻值相同，则电路总电阻5Ω5Ω10ΩR R R=+=+=甲乙故C正确，不符合题意；D．如图c所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V时，由图a可知0.4AI=甲，0.2AI=乙根据并联电路中干路电流等于各支路电流之和可知，干路电流0.4A0.2A0.6AI I I=+=+=甲乙则此时电路的总功率2V0.6A 1.2WP UI==⨯=故D错误，符合题意。

2020-2021备战中考物理压轴题专题欧姆定律的经典综合题含详细答案

一、初中物理欧姆定律问题1．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（不考虑温度对灯丝电阻的影响）。

在保证所有元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．向左移动滑片，两表示数都变大B．电流表的示数变化范围是0.3~0.6AC．电压表的示数变化范围是0~3VD．滑动变阻器连入电路的阻值变化范围是4~10Ω【答案】D【解析】【详解】A．从图中可以看到，向左移动滑片，变阻器接入电路的电阻在变大，这是一个串联电路，电路的总电阻在变大，根据UIR=可知，电路中的电流在变小，电流表的示数在变小；灯丝的电阻是不变的，那么灯泡两端的电压是变小的，根据串联电路电压规律可知，变阻器两端的电压是变大的，即电压表的示数是变大的；A错误；BCD．小灯泡的电阻是()22LLL2.5V5Ω1.25WURP===为保证灯泡正常工作，流过灯泡的电流最大是LLmaxL2.5V0.5A5ΩUIR===这也是电路中的最大电流，所以电流表的最大读数是0.5A，这时电路中的总电阻大小是minmax4.5V9Ω0.5AURI===总则滑动变阻器的最小电阻是Lmin min-9Ω-5Ω4ΩR R R===滑总由于灯泡的电阻不变，那么这时灯泡两端的电压是最大的，则滑动变阻器的电压是最小的，大小是maxmin min0.5A4Ω2VU I R==⨯=滑滑即电压表的最小示数是2V；当滑动变阻器的电阻最大时，即大小达到10Ω，这时电路中的电流最小，大小是minmax4.5V0.3A10Ω5ΩUIR===+总这个电流大小没有超过电流表的量程，也没有超过滑动变阻器的规格要求，也没有超过小灯泡的额定电流，所以滑动变阻器的阻值可达到10Ω，电流表的读数最小可以是0.3A，这时滑动变阻器的电压是minmax max0.3A10Ω3VU I R==⨯=滑滑即电压表的最大示数是3V；综上所述，电流表的示数变化范围是0.3~0.5A，电压表的示数变化范围是2~3V，滑动变阻器连入电路的阻值变化范围是4~10Ω。

2020-2021中考物理压轴题专题复习——欧姆定律附答案解析

一、初中物理欧姆定律的实际应用问题1．如图所示电路中，R 为定值电阻闭合开关后当滑片P 在某两点之间滑动时电流表的示数变化范围是0.5~1.5A ，电压表的示数变化范围是3~6V 小丽通过推算，得出四个结论，错误的是（）A ．变阻器连入电路的电阻变化范围为2~12ΩB ．定值电阻R 的阻值为3ΩC ．实验中R 两端的电压变化范围为2V~4.5VD ．电路消耗的总功率的变化范围约为3.75W~11.25W【答案】C【解析】【分析】根据电路图可知，滑动变阻器与定值电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；滑动变阻器接入电路阻值越大，电路电流越小，电压表示数越大。

【详解】A ．电流表示数变化范围是0.5~1.5A ，电压表的示数变化范围3~6V ，由欧姆定律可知滑动变阻器接入电路的阻值为min min max 3V 215A U R I .===Ω滑 max max min 6V 1205AU R I .===Ω滑则变阻器连入电路的阻值变化范围为2Ω~12Ω，故A 正确，A 不符合题意；B ．由欧姆定律得，当电压表示数为3V 时，电源电压V 3V+1.5A U U IR R =+=⨯当电压表示数为6V 时，电源电压V 6V+0.5A U U IR R =+=⨯联立解得3R =Ω ，7.5V U故B 正确，B 不符合题意；C 、当电流表示数为0.5A 时，R 两端的电压1105A 315V U I R ..==⨯Ω=当电流表示数为1.5A 时，R 两端的电压2215A 345V U I R ..==⨯Ω=R 两端的电压变化范围是1.5~4.5V ，故C 错误，C 符合题意；D ．电路消耗的最大电功率==75V 15A=11.25W P UI ..⨯最大最大电路消耗的最小电功率==75V 05A=3.75W P UI ..⨯最小最小则电路消耗的总功率的变化范围约为3.75W~11.25W ，故D 正确，D 不符合题意；故选C 。

2020-2021备战中考物理压轴题专题复习——欧姆定律含答案解析

一、初中物理欧姆定律的实际应用问题1．小丽用光敏电阻设计了一种“智能家居照明灯”电路，如图所示。

照明灯L标有“220V 40w”字样，在天暗时L自动点亮，天亮时L自动熄灭。

以下有关描述正确的是（）A．导线B应连接家庭电路中的火线B．小丽选择的光敏电阻阻值大小应随着光照强度的增强而变大C．闭合开关S后，电磁铁的上端为N极D．要减少夜间的照明时间，应将滑动变阻器的滑片P向b端移动【答案】D【解析】【分析】【详解】A．根据安全用电的原则可知，当灯泡不工作时其两端应无电，所以A是火线，B是零线，故A错误；B．天暗时灯自动亮，说明此时照明电路闭合即衔铁断开，由图可知此时电磁铁的磁性减弱即电路中的电流变小，根据URI=可知电路中的电阻变大即此时光敏电阻的阻值变大；反之天亮时光敏电阻的阻值变小，所以她选择的光敏电阻阻值大小应随着光照强度的增强而变小，故B错误；C．闭合开关S后，电流从电磁铁的上端流入，下端流出，根据安培定则可判断电磁铁的上端为S极，下端为N极，故C错误；D．要减少夜间的照明时间，可通过增加电磁铁的磁性来实现，电磁铁通过的电流越大，磁性越大；根据UIR=可知可以减小电路的阻值，可将滑动变阻器的滑片P向b端移动，故D正确。

故选D。

2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是A．B．C．D．【答案】ABC【解析】【分析】【详解】A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行，符合题意；B、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B可行，符合题意；C、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C可行，符合题意；D、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R1和R2的阻值大小，故D不可行，不合题意．故选ABC．3．学校的科技小组设计了一种自动计数器，可以自动记录跳绳的次数，其简化电路如图甲所示。

2020-2021备战中考物理压轴题之欧姆定律(备战中考题型整理,突破提升)及详细答案

2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

2020-2021备战中考物理压轴题专题欧姆定律问题的经典综合题附答案

一、初中物理欧姆定律问题1．如图所示，电源电压和灯泡电阻不变，当闭合开关S 2和S 3，断开S 1，灯泡L 正常发光；当闭合开关S 1和S 3，断开S 2，电压表示数为6V ，电流表示数为1.6A ；当只闭合开关S 2时，灯泡L消耗的实际功率为其额定功率的19，R 1与R 2消耗的功率之比为3∶1，下列说法正确的是（）A ．电源电压为10VB ．灯泡L 的额定功率为3.6WC ．R 2的阻值为15ΩD ．当只闭合S 2时，R 1的电功率为1.2W 【答案】B 【解析】【分析】【详解】A ．当闭合开关S 1和S 3，断开S 2时，电阻R 1与R 2并联，电流表测干路电流，电压表测电源电压，即电源电压为6V ，故A 错误；BCD ．当只闭合开关S 2时，电阻R 1、R 2与灯泡串联，电压表测R 1两端的电压，由R 1与R 2消耗的功率之比为3∶1，根据2P I R =可知，R 1与R 2之比为3∶1，即R 1=3R 2；则电阻R 1与R 2并联时的电流之比为1∶3，根据并联电路的电流规律可知12113 1.6A I I I I I =+=+=解得：10.4A I =，2 1.2A I =；根据欧姆定律可知，R 1与R 2的阻值分别为116V 15Ω0.4A U R I ===，226V 5Ω1.2AU R I === 当闭合开关S 2和S 3，断开S 1时，电路为灯泡的简单电路，此时灯泡L 正常发光，则灯泡L的额定电压为6V ；又灯泡L 消耗的实际功率为其额定功率的19，根据2U P R=可知，灯泡L 的实际电压为额定电压的13，即实际电压为 116V 2V 33U U ==⨯=额实根据串联电路的电压规律可知，R 1与R 2的总电压为6V 2V 4V U U U =-=-=总实此时电路中的电流为124V0.2A 15Ω5ΩU I R R '===++总则灯泡L 的额定功率为9992V 0.2A 3.6W P P U I '===⨯⨯=额实实当只闭合S 2时，R 1的电功率为()22110.2A 15Ω0.6W P I R'==⨯= 故B 正确，CD 错误；故选B 。

2020-2021备战中考物理压轴题专题复习—欧姆定律含答案解析

一、初中物理欧姆定律的实际应用问题1．如图所示电路中闭合S2，断开S1和S3，两个电表均有示数，再断开S2，闭合S1和S3，则下面判断正确的是( )A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数不变C．电压表示数和电流表示数的比值变小D．电压表示数和电流表示数的乘积变小【答案】C【解析】【详解】AB．由题中的电路图可知，闭合S2、断开S1和S3时，两电阻串联，电压表测2R两端的电压，电流表测电路中的电流；再断开S2同时闭合S1和S3时，两电阻并联，电压表测电源两端的电压，电流表测干路中的电流，因串联电路中总电压等于各分电压之和，并联电路中各支路两端的电压等于电源电压，所以电压表的示数由测串联电路中2R两端的电压变为测电源两端的电压，所以电压表的示数变大；因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻并联时的总电阻小于串联时的总电阻，由欧姆定律可知，电路中的总电流变大，即电流表的示数变大，故AB项错误；C．由欧姆定律可知，电压表示数和电流表示数的比值原来等于2R的阻值、现在等于两电阻并联后的总电阻，所以电压表示数和电流表示数的比值变小，故C项正确；D．当闭合S2，断开S1和S3时，电压表示数和电流表示数的乘积表示2R消耗的电功率；断开S2，闭合S1和S3时，电压表示数和电流表示数的乘积表示电路消耗的电功率，所以电压表示数和电流表示数的乘积变大；故D项错误；2．如图所示的四个电路图中，电源电压不变，R0为已知阻值的定值电阻，图中可实现测量R x阻值的正确电路图是（）A ．B ．C ．D ．【答案】ACD【解析】【分析】【详解】A ．由电路图可知，当S 断开时，电路为R 0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S 闭合时R 0、R x 并联，电流表测干路电流，因通过R 0的电流不变，根据并联电路的电流特点可求通过R x 的电流，再根据并联电路的电压特点和欧姆定律即可求出R x 的阻值，故A 正确；B ．由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接的得出R x 两端的电压，故此电路图不能测出R x 的阻值，故B 不正确；C ．开关S 闭合时，电压表测量电源电压；开关S 断开时，电压表测量R x 两端的电压；根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据0U I R=求出通过定值电阻的电流，根据串联电路电流处处相等，通过R x 电流等于通过定值电阻电流，即0x I I =，根据x x xU R I =求出R x 的阻值，故C 正确； D ．由电路图可知，当开关S 闭合时，电路为R x 的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压1x U I R =⨯当开关S 断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电源电压()20x U I R R =⨯+由于()120x x I R I R R ⨯=⨯+求出R x 的阻值，故D 正确。

2020-2021备战中考物理——欧姆定律问题压轴题专题复习附答案

一、初中物理欧姆定律问题1．图为复杂电路的一部分，电阻R 1、R 2、R 3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2.则电流表A 1、A 2的示数之比为（）A ．1：1B ．2：1C ．3：1D ．4：1【答案】B【解析】【分析】【详解】三个电阻R 1、R 2、R 3的电流之比为4：1：2，设比例中的每一份为1A ，则I 1=4A ，I 2=1A ，I 3=2A ；电阻R 1、R 2、R 3的阻值之比为1：2：3，设比例中的每一份为1Ω，则R 1=1Ω，R 2=2Ω，R 3=3Ω；根据欧姆定律U IR =可得：三个电阻两端电压分别为：U 1=4V ，U 2=2V ，U 3=6V ；又因为R 1与R 2的左端电势相等，可知只有当R 1与R 2的电流反向时，才能使R 3两端的电压等于6V ，故画出电流可能的流向，有两种情况，如图所示：因所有进入某节点的电流的总和等于所有离开这节点的电流的总和，则：图1中113A 4A+2A=6A I I =+=232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比为2：1；图2中113A 4A+2A=6A I I =+=232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比仍为2：1；故A 、C 、D 不符合题意，B 符合题意。

故选B 。

2．如图所示电路，电源电压保持不变，灯丝电阻不随温度变化。

闭合开关，将滑动变阻器的滑片从中点向右端滑动时，下列说法正确的是（）A ．电灯L 的亮度变暗B ．电压表V 1示数变化量小于V 2表的示数变化量C ．电压表V 3示数变大D ．电压表V 1示数变化量与电流表A 示数变化量之比变大【答案】AB【解析】【分析】【详解】 A ．由电路图知，电压表V 1测电阻R 1、R 2两端的电压，电压表V 2测灯泡和电阻R 1两端的电压，V 3测电源电压。

滑动变阻器的滑片从中点向右端滑动时，变阻器接入电路的电阻变大，电路总电阻变大，那么电路中的电流变小，而电灯的电阻不变，据P =I 2R 得，电灯的功率变小，所以亮度变暗，故A 正确；B ．设变阻器的滑片在中点时，电压表V 1的示数为U 1，V 2的示数为U 2，此时电路的电流为I 1；滑片滑至最右端时V 1的示数为U 1＇，V 2的示数为U 2＇，此时电路电流为I 2，根据串联电路的特点有U 1+U 2-I 1R 1=U 1＇+U 2＇-I 2R 1即U 2-U 2＇=U 1＇-U 1+I 1R 1-I 2R 1变阻器的滑片向右移动的过程中，电流是变小的，即I 2<I 1，那么I 1R 1-I 2R 1>0所以电压表V 1的示数变化量小于V 2的示数变化量，故B 正确；C ．在变阻器滑片滑动的过程中，电源的电压不变，则电压表V 3的示数不变，故C 错误；D ．电源电压恒定，根据串联电路的分压特点，V 1的变化量等于灯泡两端电压的变化量，即L U R I∆=∆ 所以电压表V 1示数变化量与电流表A 示数变化量之比不变，故D 错误。

2020-2021中考物理压轴题专题复习——欧姆定律附答案

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压6V 保持不变，定值电阻R 1标有“10Ω 0.5A ”字样，滑动变阻器R 2标有“20Ω 1A ”字样，电流表量程为0～0.6A ，电压表量程为0～3V 。

闭合开关S ，在保证电路安全的情况下，下列说法正确的是（）A ．电流表示数变化范围为0～0.5AB ．电压表示数变化范围为0～3VC ．滑动变阻器连入电路的阻值在10Ω～20Ω范围内变化D ．电路的总功率在1.8W ～3W 范围内变化【答案】D【解析】【分析】由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流；根据欧姆定律求出电压表的示数最大时电路中的电流，然后根据欧姆定律的应用求滑动变阻器接入电路的最大阻值；根据定值电阻允许通过的最大电流、滑动变阻器允许通过的最大电流、电流表的量程确定电路中的最大电流；根据欧姆定律的应用求出定值电阻R 1两端的最大电压，然后根据串联电路电阻规律求出滑动变阻器两端的最小电压，再利用欧姆定律的应用求出滑动变阻器接入电路中的最小阻值；最后根据P ＝UI 求出电路消耗的最大功率和最小功率。

【详解】A ．由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流；当电压表的示数U 2=3V 时，电路中的电流：1211min 6V 3V 0.3A 10ΩU U U R R I --====，此时滑动变阻器接入电路的阻值最大： 2min 2max 3V 10Ω0.3A R U I ===，因串联电路中各处电流相等，R 1允许通过的最大电流为0.5A ，电流表的量程为0～0.6A ，滑动变阻器允许通过的最大电流为1A ，所以最大电流为0.5A ，则A 错误；BC ．R 1两端电压最大：1max max 10.5A 10Ω5V U I R ==⨯=，因为串联电路两端电压等于各部分电压之和，所以滑动变阻器两端的最小电压：2min 1max 6V 5V 1V U U U =-=-=，此时滑动变阻器接入电路的最小阻值：ma 2min 2m x in 1V 2Ω0.5AR I U ===，因此电压表的示数范围为1V ～3V ，滑动变阻器连入电路的阻值范围为2Ω～10Ω，则BC 错误；D ．当电路中的电流最大时，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，即max max 6V 0.5A 3W P UI ==⨯=，当电路中的电流最小时，滑动变阻器接入电路中的电阻最大，电路消耗的总功率最小，即min min 6V 0.3A 1.8W P UI ==⨯=，故电路的总功率范围为1.8W ～3W ，则D 正确；故选D 。
