H3C交换机端口镜像配置
H3C 多个目的镜像端口
S5500S5500--EI 系列交换机实现多监控口功能的配置系列交换机实现多监控口功能的配置一、 组网需求组网需求：：使用本地镜像功能实现一台设备上有多个监控端口。
二、 组网图组网图：：三、 配置步骤配置步骤：：（1）创建监控vlan 并禁止监控vlan 下mac 地址学习功能。
[H3C]vlan 30[H3C-vlan30]mac-address mac-learning disable#创建本地监控组，并去使能STP 功能。
[H3C]mirroring-group 1 local[H3C]stp disable（2）将属于业务vlan10的G1/0/25作为被镜像端口。
[H3C]interface GigabitEthernet1/0/25[H3C-GigabitEthernet1/0/25] port access vlan 10[H3C-GigabitEthernet1/0/25] mirroring-group 1 mirroring-port both（3）用短网线将属于vlan1的“监控口”G1/0/1连接到属于监控vlan30的G1/0/6端口上, 需要注意的是G1/0/1端口所属vlan一定要与后面的G1/0/6等“监控口”不在同一vlan，否则会出现广播风暴。
[H3C]interface GigabitEthernet1/0/1[H3C-GigabitEthernet1/0/1] mirroring-group 1 monitor-port（4）将镜像报文打上监控vlan的tag，在该vlan内转发，否则镜像报文会由于vlan tag与监控vlan不同而被丢弃。
[H3C]interface GigabitEthernet1/0/6[H3C-GigabitEthernet1/0/6] port access vlan 30[H3C-GigabitEthernet1/0/6] qinq enable（5）将多个端口加入监控vlan从而实现多监控口的需求。
H3C各种型号交换机端口镜像配置方法总结
H3C各种型号交换机端口镜像配置方法总结一、端口镜像概念：Port Mirror(端口镜像）是用于进行网络性能监测。
可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。
二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。
2. 按照镜像的不同方式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。
【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像（观测）端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。
[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，对其输入输出数据都进行镜像。
H3C 端口镜像配置
第1章端口镜像配置1.1 端口镜像简介端口镜像是将指定端口的报文复制一份到镜像目的端口，镜像目的端口会与数据监测设备相连，用户利用这些数据监测设备来分析复制到目的端口的报文，进行网络监控和故障排除。
图1-1 端口镜像示意图1.1.1 端口镜像的分类端口镜像分为本地端口镜像和远程端口镜像两种镜像方式：●本地端口镜像是指将设备的一个或多个端口（源端口）的报文复制到本设备的一个监视端口（目的端口），用于报文的监视和分析。
其中，源端口和目的端口必须在同一台设备上。
●远程端口镜像突破了源端口和目的端口必须在同一台设备上的限制，使源端口和目的端口间可以跨越多个网络设备。
目前，远程端口镜像功能可以穿越二层网络，但无法穿越三层网络。
1.1.2 端口镜像的实现方式端口镜像通过镜像组的方式实现，镜像组可以分为本地镜像组、远程源镜像组和远程目的镜像组。
下面将分别介绍两类端口镜像的实现方式。
1. 本地端口镜像本地端口镜像通过本地镜像组的方式实现。
源端口和目的端口在同一个本地镜像组中，设备将源端口的报文复制一份并转发到目的端口。
2. 远程端口镜像远程端口镜像通过远程源镜像组和远程目的镜像组互相配合的方式实现。
远程端口镜像的应用如图1-2所示。
图1-2 远程端口镜像应用示意图图中各设备的作用如下：●源设备：源端口所在的设备，用户需要在源设备上创建远程源镜像组。
本设备负责将源端口的报文复制一份，然后通过出端口将报文在远程镜像VLAN中进行广播，传输给中间设备或目的设备。
●中间设备：网络中处于源设备和目的设备之间的设备。
本设备负责将镜像报文传输给下一个中间设备或目的设备。
如果源设备与目的设备直接相连，则不存在中间设备。
用户需要确保远程镜像VLAN内源设备到目的设备的二层互通性。
●目的设备：远程镜像目的端口所在的设备，用户需要在目的设备上创建远程目的镜像组。
目的设备收到报文后，比较报文的VLAN ID和远程目的镜像组的远程镜像VLAN是否相同，如果相同，则将该报文通过镜像目的端口转发给监控设备。
H3C---S2126型号交换机镜像端口配置
H3C---S2126型号交换机镜像端口配置通过Console口搭建配置环境1. 连接交换机到PC如图2-2所示，建立本地配置环境，只需将PC的串口通过配置电缆与以太网交换机的Console口连接。
图2-2 通过Console口搭建本地配置环境2. 配置终端参数(1)打开PC，在PC机Windows界面上点击[开始/(所有)程序/附件/通讯]，运行终端仿真程序，建立新的连接（以Windows XP的超级终端为例）。
如图2-3所示，在“名称”文本框中键入新建连接的名称“aaa”，单击<确定>按钮。
图2-3 新建连接(2)选择连接串口。
如图2-4所示，在“连接时使用”下拉表单中选择进行连接的串口（注意选择的串口应与配置电缆实际连接的串口相一致），单击<确定>按钮。
图2-4 连接端口设置(3)设置串口参数。
如图2-5所示，在串口的属性对话框中设置波特率为9600bps，数据位为8，奇偶校验为无，停止位为1，数据流控制为无。
单击<确定>按钮，进入[超级终端]窗口。
图2-5 端口通信参数设置(4)配置超级终端属性。
在超级终端中选择[文件/属性/设置]，进入如图2-6所示的属性设置窗口。
选择终端仿真类型为VT100或自动检测，单击<确定>按钮，返回[超级终端]窗口。
图2-6 终端类型设置(5)终端上显示以太网交换机自检信息，自检结束后提示用户键入回车。
回车后会出现命令行提示符（如<H3C>），此时就可以对交换机进行配置了，具体的配置命令请参考本书中以后各章节的内容。
6.4 以太网端口镜像配置6.4.1 以太网端口镜像简介端口镜像，即能将指定端口的数据包复制到监控端口，以进行网络检测和故障排除。
S2100系列以太网交换机提供基于端口的镜像功能，即可将指定的一个或多个端口的报文复制到镜像端口，用于报文的分析和监视。
例如：将被镜像端口Ethernet0/1端口上的报文复制到指定镜像端口Ethernet0/2，通过镜像端口Ethernet0/2上连接的协议分析仪进行测试和记录。
H3C-S5500端口镜像配置
GigabitEthernet1/0/1 both GigabitEthernet1/0/2 both monitor port: GigabitEthernet1/0/3 配置完成后，用户就可以在数据监测设备上监控研发部和市场部收发的所有报 文。
{ inbound | outbound | 下的配置效果相同
both }
quit
mirroring-group group-id
monitor-port
monitor-port-id
interface interface-type 二者必选其一
interface-number
两种视图下的配置
[ mirroring-group
quit
为 在系统视 mirroring-group
镜 图下配置 group-id monitor-egress
像 出端口 组
monitor-egress-port-id 二者必选其一
interface interface-type
配
interface-number
在端口视
两种视图下的配置
置
mirroring-group group-id
一个端口只能加入到一个镜像组；一个 VLAN 只能被一个镜像组 使用。
1.3.2 配置远程目的镜像组
远程目的镜像组需要配置远程镜像 VLAN 和目的端口。
表 1-3 配置远程目的镜像组
操作
命令
说明
进入系统视图
system-view
-
mirroring-group group-id 创建远程目的镜像组
h3c s3600交换机镜像配置

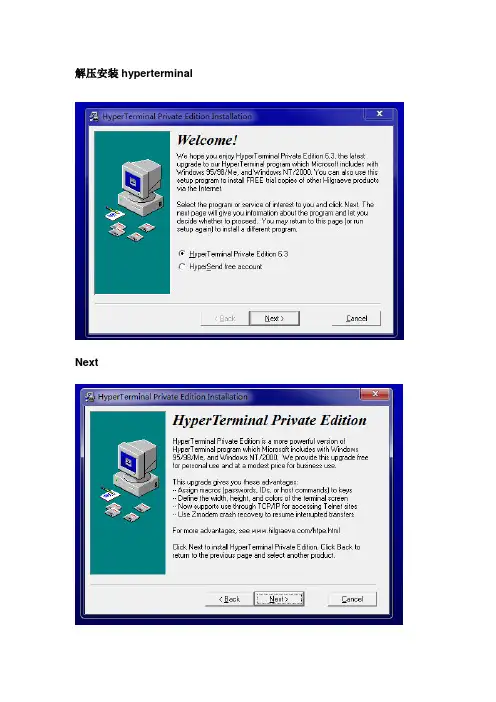

解压安装hyperterminalNextNextNext选择yes ，nextNextProceedFinish选择HyperTerminal Private Edition取消是输入任意名称取消Connect using 选择com线连接的口，一般是COM1位秒选择：9600例子：配置interface GigabitEthernet 1/1/4为monitor将interface GigabitEthernet 1/1/1和interface GigabitEthernet 1/1/2的网络流量镜像到interface GigabitEthernet 1/1/4回车进入H3C S3600设置进入配置系统<H3C>system-view配置镜像口[H3C] interface GigabitEthernet 1/1/4H3C-GigabitEthernet1/1/4] monitor-port[H3C-GigabitEthernet1/1/4] quit[H3C] interface GigabitEthernet 1/1/1[H3C-GigabitEthernet1/1/1] mirroring-port both[H3C-GigabitEthernet1/1/1] quit[H3C] interface GigabitEthernet 1/1/2[H3C-GigabitEthernet1/1/2] mirroring-port both[H3C-GigabitEthernet1/1/2] quit[H3C]save名字写test.cfg，任意名字其他参考资料：H3C 官网：/Service/Document_Center/Switches/Catalo g/S3600/S3600-SI/Configure/Operation_Manual/S3600-SI_OM(V1.04 )/200711/317177_30005_0.htm有用的文档解释/link?url=TxxIYeO6xsmSh1Ir_r_X5TqB-emL HeVO4Z5fQdtZcLRl-d7CDf-aZgBmrq5Vfht7xOyMgaQ6KWtH8kTf47 wJg4Dd3P04WELpsJFoi4pnOlm1.4 S3600-SI镜像配置镜像的介绍请参见1.1 镜像简介。
H3C交换机经典技术
什么是端口镜像？端口镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样在镜像到的端口上，来进行流量分析、故障定位。
举例：将交换机的E1/0/1端口配置为被镜像端口，E1/0/10端口为观测端口（镜像到的端口）H3C低端交换机（如3026）[H3C]monitor-port e0/10 配置镜像到的端口[H3Cport mirror Ethernet0/1 配置被镜像端口也可以这样做，一条命令完成[H3C]port mirror Ethernet 0/1 observing-port Ethernet 0/10中高端交换机[H3C] port monitor ethernet 1/0/10 配置镜像到的端口[H3C] port mirroring ethernet 1/0/1 both ethernet 1/0/102.H3C交换机配置SMNP1.设置团体字和访问权限[H3C]snmp-agent community read public[H3C]snmp-agent community write private2.设置管理员的标识和联系方式以及所在的物理位置[H3C]snmp-agent sys-info contact linux-Tel:1001[H3C]snmp-agent sys-info location telephone-closet,7floor3.允许交换机发送Trap信息[H3C]snmp-agent trap enable4.允许向网管工作站10.1.1.1发送Trap报文，使用的团体名是public[H3C] snmp-agent target-host trap address udp-domain 10.1.1.1 udp-port 5000 params securityname public配置实例：需求：为vlan 2中的用户分配IP地址范围是192.168.2.0/24，网管是192.168.2.250,dns为202.116.46.151，域名是dhcp server ip-pool 2network 192.168.2.0 mask 255.255.255.0gateway-list 192.168.2.250dns-list 202.116.46.151domain-name expired unlimitedinterface Vlan-interface2ip address 192.168.2.250 255.255.255.04.H3C交换机配置DHCP中继网络中，很少使用交换机来做DHCP server，一般都是在交换机上配置DHCP中继来完成内网的IP地址分发。
h3c5500系列-端口镜像操作
1-3
H3C S5500-SI 系列以太网交换机 操作手册 端口镜像
[Sysname] display mirroring-group 1 mirroring-group 1:
type: local status: active mirroring port:
GigabitEthernet1/0/1 both GigabitEthernet1/0/2 both monitor port: GigabitEthernet1/0/3
二者必选其一
两种视图下的配置效果相 同
说明：
z 本地镜像组需要配置源端口、目的端口才能生效。 z 建议用户不要在目的端口上使能 STP、RSTP 或 MSTP，否则会影响设备的正常
使用，反之亦然。 z 源端口和目的端口不能是现有镜像组的成员端口。 z 指定的镜像组必须预先创建，而且一个镜像组只能配置一个目的端口。
H3C S5500-SI 系列以太网交源自机 操作手册 端口镜像目录
目录
第 1 章 端口镜像配置 ..............................................................................................................1-1 1.1 端口镜像简介 ..................................................................................................................... 1-1 1.1.1 端口镜像简介........................................................................................................... 1-1 1.1.2 端口镜像的实现方式................................................................................................ 1-1 1.2 配置本地端口镜像 .............................................................................................................. 1-1 1.3 端口镜像显示 ..................................................................................................................... 1-2 1.4 端口镜像典型配置举例....................................................................................................... 1-3
h3c交换机的端口模式配置
h3c交换机的端口模式配置一．交换机的端口模式配置以太网端口有三种链路类型：access、hybrid和trunk。
Access 类型的端口只能属于一个vlan，一般用于连接计算机的端口；trunk类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，一般用于交换机之间连接的端口；hybrid类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，可以用于交换机之间的连接，也可以用于连接用户的计算机。
而hybrid和trunk的不同之处在于hybrid 端口可以允许多个vlan的报文发送时不打标签，而trunk端口只允许缺省vlan的报文发送时不打标签。
设置以太网端口的链路类型：Port link-type trunk|access|hybrid在一台以太网交换机上，trunk端口和hybrid端口不能同时被设置。
如果某端口被指定为镜像端口，则不能再被设置为trunk端口，反之亦然。
缺省情况下，端口为access端口。
Access端口加入的vlan必须已经存在并且不能是vlan1；trunk 端口加入的vlan不能是vlan1；hybrid端口加入的vlan必须已经存在。
Hybrid端口还可以设置哪些vlan的报文打上标签，哪些不打标签，为实现对不同vlan报文执行不同处理流程打下基础。
Access端口只属于一个vlan，所以不需要设置它的缺省vlan；hybrid端口和trunk端口属于多个vlan，所以需要设置缺省vlan id。
如果设置了端口的缺省vlanid，当端口接收到不带标签的报文后，则将其转发到属于缺省vlan的端口；当端口发送带有标签的报文时，如果该报文的vlanid与端口缺省的vlanid相同，则系统将去掉该报文的标签，然后再发送该报文。
Trunk端口不能和isolate-user-vlan同时配置；hybrid端口可以和isolate-user-vlan同时配置。
H3C-S3100-镜像操作
1.1.1 本地端口镜像
本地端口镜像是指将设备的一个或多个端口（源端口）的报文复制到本设备的一个监视端口（目的 端口），用于报文的分析和监视。其中，源端口和目的端口必须在同一台设备上。
进入与中间交换机或目的交换 机相连的以太网端口视图
命令 system-view vlan vlan-id
remote-probe vlan enable
quit interface interface-type interface-number
配置当前端口类型为 Trunk
port link-type trunk
在配置本地端口镜像时，有如下注意事项： z 本地镜像组需要配置源端口、目的端口才能生效。 z 目的端口不能是汇聚组成员端口、开启了 LACP 的端口或者开启了 STP 功能的端口。
1.2.2 配置远程端口镜像
H3C S3100 系列以太网交换机可以充当远程端口镜像组网中的源交换机、中间交换机或者目的交换 机。
源交换机
反射端口（Reflector port）
接收从被监控端口镜像的报文，将报文在远程镜像 VLAN 内广播
Trunk 端口
将镜像报文发送到中间交换机或者目的交换机
中间交换机
Trunk 端口
将镜像报文发送到目的交换机
中间交换机上需要配置两个 Trunk 端口，和两侧的设备相 连
目的交换机
Trunk 端口
表1-2 镜像配置任务简介 配置任务
配置本地端口镜像 配置远程端口镜像
HC交换机配置远程端口镜像实现多监控口完整版
H C交换机配置远程端口镜像实现多监控口集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]H3CS10510设备配置远程端口镜像，实现多监控口利用远程镜像VLAN实现本地镜像支持多个目的端口典型配置举例1.组网需求三个部门A、B、C分别使用GigabitEthernet1/0/1～GigabitEthernet1/0/3端口接入DeviceA，现要求通过镜像功能，使三台数据检测设备ServerA、ServerB、ServerC都能够对三个部门发送和接收的报文进行镜像。
2.组网图图1-1利用远程镜像VLAN实现本地镜像支持多个目的端口组网图3.配置步骤#创建远程源镜像组1。
<DeviceA>system-view[DeviceA]mirroring-group1remote-source#将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。
[DeviceA]mirroring-group1mirroring-portgigabitethernet1/0/1togigabitethernet1/0/3both#将设备上任意未使用的端口（此处以GigabitEthernet1/0/5为例）配置为镜像组1的反射口。
[DeviceA]mirroring-group1reflector-portGigabitEthernet1/0/5#创建VLAN10作为镜像组1的远程镜像VLAN，并将接入三台数据检测设备的端口加入VLAN10。
[DeviceA]vlan10[DeviceA-vlan10]portgigabitethernet1/0/11togigabitethernet1/0/13[DeviceA-vlan10]quit#配置VLAN10作为镜像组1的远程镜像VLAN。
[DeviceA]mirroring-group1remote-probevlan101.5.3?二层远程端口镜像配置举例1.组网需求在一个二层网络中，DeviceA通过端口GigabitEthernet1/0/1连接市场部，并通过Trunk端口GigabitEthernet1/0/2与DeviceB的Trunk端口GigabitEthernet1/0/1相连；DeviceC通过端口GigabitEthernet1/0/2连接Server，并通过Trunk端口GigabitEthernet1/0/1与DeviceB的Trunk端口GigabitEthernet1/0/2相连。
H3C3600交换机配置及说明文档--28-镜像命令
【参数】
inbound：对端口接收的数据包进行镜像。 outbound：对端口发送的数据包进行镜像。 acl-rule：下发的 ACL，可以是多种 ACL 的组合。组合方式说明如下。
表1-1 组合下发 ACL 的方式
组合方式
acl-rule 的形式
单独下发一个 IP 型 ACL(包括基本 ACL 与高级 ACL) 中所有子规则
【描述】 display qos-interface mirrored-to 命令用来显示流镜像的参数设置。 显示信息包括：
z 端口名称和流镜像动作名称 z 流镜像的方向 z 进行流识别的 ACL z 镜像目的端口
1-2
H3C S3600 系列以太网交换机 命令手册-Release 1510 镜像
单独下发一个用户自定义 ACL 中所有子规则
user-group acl-number
单独下发一个用户自定义 ACL 中一条子规则
user-group acl-number rule rule-id
同时下发 IP 型 ACL 中一条子规则和二层型 ACL 的一 ip-group acl-number rule rule-id
H3C S3600 系列以太网交换机 命令手册-Release 1510 镜像
目录
目录
第 1 章 镜像命令 .....................................................................................................................1-1 1.1 S3600-EI镜像命令 ............................................................................................................. 1-1 1.1.1 display mirroring-group ........................................................................................... 1-1 1.1.2 display qos-interface mirrored-to............................................................................. 1-2 1.1.3 mirrored-to............................................................................................................... 1-3 1.1.4 mirroring-group........................................................................................................ 1-4 1.1.5 mirroring-group mirroring-port ................................................................................. 1-5 1.1.6 mirroring-group monitor-port ................................................................................... 1-6 1.1.7 mirroring-group reflector-port .................................................................................. 1-6 1.1.8 mirroring-group remote-probe vlan ......................................................................... 1-7 1.1.9 mirroring-port........................................................................................................... 1-8 1.1.10 monitor-port ........................................................................................................... 1-9 1.1.11 remote-probe vlan ................................................................................................. 1-9 1.2 S3600-SI镜像命令 ........................................................................................................... 1-10 1.2.1 display mirror......................................................................................................... 1-10 1.2.2 display qos-interface mirrored-to........................................................................... 1-11 1.2.3 mirrored-to............................................................................................................. 1-11 1.2.4 mirroring-port......................................................................................................... 1-13 1.2.5 monitor-port ........................................................................................................... 1-14
华为交换机H3C S3600-52P-EI端口镜像设置方法
华为交换机H3C S3600-52P-EI端口镜像设置方法1、用专用串口线连接交换机的“consle”口和电脑串口，进入“超级终端”，选择串口，设置参数（还原默认值）。
连接成功后，显示“<H3C>”2、华为交换机型号不同，设置方法差异很大，键入“dis ver”命令，查看装置信息。
<H3C>dis ver3、进入系统视图，在系统视图下，才能键入设置命令。
<H3C>system-view （输入此命令后，“< >”变为“[ ]”）System View: return to User View with Ctrl+Z.[H3C]4、设置镜像端口[H3C]mirroring-group 1 local ? 输入命令，回车后出现下面字符。
<cr> 回车后回到“系统视图”状态[H3C] 键入如下命令，将3口设置为镜像端口[H3C]mirroring-group 1 mirroring-port Ethernet 1/0/3 ? 回车后出现如下信息：Ethernet Ethernet interfaceGigabitEthernet GigabitEthernet interfaceboth Monitor the inbound and outbound packets 表示对端口接收和发送的报文进行镜像inbound Monitor the inbound packets 表示对端口接收的报文进行镜像outbound Monitor the outbound packets 表示对端口发送的报文进行镜像to Range of interfaces（根据需要设置被镜像报文的方向），如下：[H3C]mirroring-group 1 mirroring-port Ethernet 1/0/3 both 回车后回到“系统视图”状态5、设置监控端口[H3C] 键入如下命令，将4口设置为监控端口[H3C]mirroring-group 1 monitor-port Ethernet 1/0/4Ethernet1/0/4 has been configured monitor port in the mirroring group 1!6、检查设置的正确性[H3C]display mirroring-group 1mirroring-group 1:type: localstatus: activemirroring port:Ethernet1/0/3 bothmonitor port: Ethernet1/0/4[H3C]7、取消镜像设置。
H3C交换机配置远程端口镜像,实现多监控口
H3C S10510设备配置远程端口镜像，实现多监控口利用远程镜像VLAN实现本地镜像支持多个目的端口典型配置举例1.组网需求三个部门A、B、C分别使用GigabitEthernet1/0/1～GigabitEthernet1/0/3端口接入DeviceA，现要求通过镜像功能，使三台数据检测设备ServerA、ServerB、ServerC都能够对三个部门发送和接收的报文进行镜像。
2.组网图图1-1利用远程镜像VLAN实现本地镜像支持多个目的端口组网图3.配置步骤#创建远程源镜像组1。
<DeviceA> system-view[DeviceA] mirroring-group 1 remote-source#将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。
[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 to gigabitethernet 1/0/3 both#将设备上任意未使用的端口（此处以GigabitEthernet1/0/5为例）配置为镜像组1的反射口。
[DeviceA] mirroring-group 1 reflector-port GigabitEthernet 1/0/5#创建VLAN10作为镜像组1的远程镜像VLAN，并将接入三台数据检测设备的端口加入VLAN10。
[DeviceA] vlan 10[DeviceA-vlan10] port gigabitethernet 1/0/11 to gigabitethernet 1/0/13[DeviceA-vlan10] quit#配置VLAN10作为镜像组1的远程镜像VLAN。
[DeviceA] mirroring-group 1 remote-probe vlan 101.5.3二层远程端口镜像配置举例1.组网需求• 在一个二层网络中，Device A通过端口GigabitEthernet1/0/1连接市场部，并通过Trunk端口GigabitEthernet1/0/2与Device B的Trunk端口GigabitEthernet1/0/1相连；Device C通过端口GigabitEthernet1/0/2连接Server，并通过Trunk端口GigabitEthernet1/0/1与Device B的Trunk端口GigabitEthernet1/0/2相连。
H3C交换机配置端口镜像
要求：将端口23的数据被端口10监控的到，也就是说23口是被镜像，端口10是镜像端口！配置步骤：1：登录到交换机〔这里我们采用telnet 方式〕2：输入密码3：显示现实系统信息<SWname> sys # SWname 为交换机名称下同password: 输入密码Enter system view, return to user view with Ctrl+Z.[SWname]monitor-port g0/10 #设置镜像端口即监控端口10 为交换机端口编号[SWname]mirroring-port g0/23 #设置被镜像端口即被监控端口23 为交换机端口编号，如果需要多个连续的端口的命令式mirroring-port g0/3 to mirroring-portg0/22 即为被监控端口为编号3-22口，可自行掌握，取消取出被监控端口的方法为undo mirroring-port g0/XXX[SWname]dis mir # 显示所有端口镜像信息Monitor-port:GigabitEthernet0/10Mirroring-port:GigabitEthernet0/23[SWname]q # 推出端口镜像设置[SWname]save # 将配置后的信息保存This will save the configuration in the EEPROM memoryAre you sure?[Y/N]y #提示确认是否要保存输入Y 或者是NNow saving current configuration to EEPROM memoryPlease wait for a while...Current configuration saved to EEPROM memory successfully #保存完毕以上局部注释：红色局部为用户输入,蓝色局部为注释,黑色为交换机显示内容.以上是标准命令及步骤！希望可以帮助到你！下面我粘贴我的实际操作过程，将除了1,2,9,10,23,24 之外的端口全部镜像到端口10上面！[H3C_S5024P]syspassword:Enter system view, return to user view with Ctrl+Z.[H3C_S5024P]monitor-port g0/10Succeed! the monitor port has been specified to be Trunk port and the pvid changed.[H3C_S5024P]mirroring-port g0/3 to g0/8[H3C_S5024P]dis mirMonitor-port:GigabitEthernet0/10Mirroring-port:GigabitEthernet0/3 GigabitEthernet0/4 GigabitEthernet0/5GigabitEthernet0/6 GigabitEthernet0/7 GigabitEthernet0/8[H3C_S5024P]mirroring-port g0/11 to g0/22[H3C_S5024P]dis mirMonitor-port:GigabitEthernet0/10Mirroring-port:GigabitEthernet0/3 GigabitEthernet0/4 GigabitEthernet0/5GigabitEthernet0/6 GigabitEthernet0/7 GigabitEthernet0/8GigabitEthernet0/11 GigabitEthernet0/12 GigabitEthernet0/13GigabitEthernet0/14 GigabitEthernet0/15 GigabitEthernet0/16GigabitEthernet0/17 GigabitEthernet0/18 GigabitEthernet0/19GigabitEthernet0/20 GigabitEthernet0/21 GigabitEthernet0/22[H3C_S5024P]q<H3C_S5024P>saveThis will save the configuration in the EEPROM memoryAre you sure?[Y/N]yNow saving current configuration to EEPROM memoryPlease wait for a while...Current configuration saved to EEPROM memory successfully【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
H3C交换机端口镜像配置的方法
H3C交换机端口镜像配置的方法基于流镜像的交换机针对某些流进行镜像，每个连接都有两个方向的数据流，对于交换机来说这两个数据流是要分开镜像的。
下面学优网为大家整理了关于H3C交换机端口镜像配置的方法，希望对你有所帮助。
【3500/3026E/3026F/3050】一、基于三层流的镜像1. 定义一条扩展访问控制列表[SwitchA]acl num 100. 定义一条规则报文源地址为 1.1.1.1/32去往所有目的地址[SwitchA-acl-adv-101]rule 0 permit ip source 1.1.1.1 0 destination any. 定义一条规则报文源地址为所有源地址目的地址为1.1.1.1/32[SwitchA-acl-adv-101]rule 1 permit ip source any destination 1.1.1.1 0. 将符合上述ACL规则的报文镜像到E0/8端口[SwitchA]mirrored-to ip-group 100 interface e0/8二、基于二层流的镜像1. 定义一个ACL[SwitchA]acl num00. 定义一个规则从E0/1发送至其它所有端口的数据包[SwitchA]rule 0 permit ingress interface Ethernet0/1 egress interface Ethernet0/2. 定义一个规则从其它所有端口到E0/1端口的数据包[SwitchA]rule 1 permit ingress interface Ethernet0/egress interface Ethernet0/1. 将符合上述ACL的数据包镜像到E0/8[SwitchA]mirrored-to link-group00 interface e0/8 【5516/6506/6503/6506R】目前该三款产品支持对入端口流量进行镜像1. 定义镜像端口[SwitchA]monitor-port Ethernet/0/2. 定义被镜像端口[SwitchA]mirroring-port Ethernet/0/1 inbound 【补充说明】1. 镜像一般都可以实现高速率端口镜像低速率端口，例如1000M端口可以镜像100M端口，反之则无法实现.016支持跨单板端口镜像配置。
华三H3C交换机利用远程镜像技术实现多个目的端口
华三H3C交换机利用远程镜像技术实现多个目的端口1. 实验环境需求某公司有三个部门A，B，C分别对应交换机端口1，2，3端口接入交换机SW-A，现公司要求对三个部门使用镜像功能，使三台数据检测设备数据分析服务器1、数据分析服务器2、数据分析服务器3都能够对三个部门发送和接收的报文分析。
2.网络拓扑3.实践配置步骤<SW-A>system-view#创建远程源镜像组1。
[SW-A]mirroring-group 1 remote-source#将三个部门对应的三个端口配置为远程源镜像组1的源端口。
[SW-A]mirroring-group 1 mirroring-port gigabitethernet 1/0/1 to gigabitetherne t 1/0/3both#加入三个部门的原端口#现在配置一个配置反射口我们这里用交换机24口为镜像组1的反射口。
[SW-A]mirroring-group 1 reflector-port GigabitEthernet 1/0/24#创建VLAN10作为镜像组1的远程镜像VLAN，并且添加目的端口。
[SW-A]vlan 10[SW-A-vlan10]port gigabitethernet 1/0/4 to gigabitethernet 1/0/6#目的端口[SW-A-vlan10]quit#配置VLAN10作为镜像组1的远程镜像VLAN。
[SW-A]mirroring-group 1 remote-probe vlan 104．关闭反射口生成树协议interfaceGigabitEthernet 1/0/24 undo stp enable这样不出意外应该没问题了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1.1 display mirroring-group【命令】display mirroring-group { group-id| all | local | remote-destination | remote-source }【视图】任意视图【参数】group-id：端口镜像组的组号，取值范围为1～2。
all：所有镜像组。
local：本地镜像组。
remote-destination：远程目的镜像组。
remote-source：远程源镜像组。
【描述】display mirroring-group命令用来显示端口镜像组的信息。
不同的镜像组类型，其显示内容不同。
设备将按照镜像组号的顺序进行显示。
【举例】# 显示所有镜像组的信息。
<Sysname> display mirroring-group allmirroring-group 1：type: localstatus: activemirroring port:Ethernet1/0/1 bothEthernet1/0/2 bothmonitor port: Ethernet1/0/3mirroring-group 2:type: remote-sourcestatus: inactivemirroring port:Ethernet1/0/4 inboundreflector port:remote-probe vlan: 1900表1-1 display mirroring-group命令显示信息描述表1.1.2 mirroring-group【命令】mirroring-group group-id{ local | remote-source | remote-destination }undo mirroring-group{ group-id|local | remote-source|remote-destination | all } 【视图】系统视图【参数】group-id：端口镜像组的组号，取值范围为1～2。
local：本地镜像组。
remote-source：远程源镜像组。
remote-destination：远程目的镜像组。
all：所有镜像组。
【描述】mirroring-group命令用来创建镜像组。
undo mirroring-group命令用来删除镜像组。
创建镜像组的时候需要指定镜像组类型：●若在命令行中指定local参数，表示要创建本地镜像组；●若在命令行中指定remote-destination参数，表示要创建远程目的镜像组；●若在命令行中指定remote-source参数，表示要创建远程源镜像组。
删除镜像组的时候需要指定镜像组类型或者镜像组号：●若在命令行中指定group-id参数，表示删除端口镜像组号为group-id的镜像组；●若在命令行中指定all参数，表示删除所有的镜像组；●若在命令行中指定local参数，表示要删除本地镜像组；●若在命令行中指定remote-destination参数，表示要删除远程目的镜像组；●若在命令行中指定remote-source参数，表示要删除远程源镜像组。
需要注意的是：●S3610&S5510系列以太网交换机只支持配置1个本地镜像组或1个远程源镜像组，两者不能同时配置。
●如果本地端口镜像组的目的端口和流镜像的目的端口为不同的端口，则两者不能同时配置。
关于流镜像的详细介绍请参见本手册“QoS”部分。
【举例】# 创建本地镜像组1。
<Sysname> system-view[Sysname] mirroring-group 1 local# 创建远程目的镜像组2。
<Sysname> system-view[Sysname] mirroring-group 2 remote-destination1.1.3 mirroring-group mirroring-port【命令】mirroring-group group-id mirroring-port mirroring-port-list { inbound | outbound | both }undo mirroring-group group-id mirroring-port mirroring-port-list { inbound | outbound | both }【视图】系统视图【参数】group-id：端口镜像组的组号，取值范围为1～2。
mirroring-port-list：端口列表，表示多个端口。
表示方式为mirroring-port-list = { interface-type interface-number [ to interface-type interface-number ] }&<1-8>。
其中，interface-type为端口类型，interface-number为端口编号。
&<1-8>表示前面的参数最多可以输入8次。
inbound：表示仅对端口接收的报文进行镜像。
outbound：表示仅对端口发送的报文进行镜像。
both：表示对端口接收和发送的报文都进行镜像。
【描述】mirroring-group mirroring-port命令用来为已经创建的本地镜像组/远程源镜像组配置源端口。
undo mirroring-group mirroring-port命令用来为本地镜像组/远程源镜像组删除源端口。
需要注意的是：●源端口不能是现有镜像组的成员端口；●不能为远程目的镜像组添加源端口。
【举例】# 为已存在的镜像组1添加源端口。
<Sysname> system-view[Sysname] mirroring-group 1 mirroring-port Ethernet 1/0/1 to Ethernet 1/0/5 both# 从镜像组1中删除某些源端口。
[Sysname] undo mirroring-group 1 mirroring-port Ethernet 1/0/1 to Ethernet 1/0/3 both1.1.4 mirroring-group monitor-port【命令】mirroring-group group-id monitor-port monitor-port-idundo mirroring-group group-id monitor-port monitor-port-id【视图】系统视图【参数】group-id：端口镜像组的组号，取值范围为1～2。
monitor-port-id：目的端口，表示方式为interface-type interface-number。
其中，interface-type为端口类型，interface-number为端口编号。
【描述】mirroring-group monitor-port命令用来为已经创建的本地镜像组/远程目的镜像组配置目的端口。
undo mirroring-group monitor-port命令用来为本地镜像组/远程目的镜像组删除目的端口。
需要注意的是：●已经有目的端口的镜像组不能再添加目的端口；●目的端口不能是现有镜像组的成员端口；●本地端口镜像组的目的端口不能为聚合成员端口；●不能为远程源镜像组配置目的端口；●指定的镜像组必须预先创建；●建议用户不要在目的端口上开启STP、RSTP或MSTP，否则可能会影响镜像功能的正常使用。
【举例】# 为远程目的镜像组1添加目的端口Ethernet 1/0/1。
<Sysname> system-view[Sysname] mirroring-group 1 remote-destination[Sysname] mirroring-group 1 monitor-port Ethernet 1/0/11.1.5 mirroring-group reflector-port【命令】在系统视图下：mirroring-group group-id reflector-port reflector-port-idundo mirroring-group group-id reflector-port reflector-port-id在端口视图下：mirroring-group group-id reflector-portundo mirroring-group group-id reflector-port【视图】系统视图/以太网端口视图【参数】group-id：端口镜像组的组号，取值范围为1～2。
reflector-port-id：反射端口，表示方式为interface-type interface-number。
其中，interface-type为端口类型，interface-number为端口编号。
【描述】mirroring-group reflector-port命令用来为远程源镜像组配置反射端口。
undo mirroring-group reflector-port命令用来为远程源镜像组删除反射端口。
需要注意的是：●只有远程源镜像组可以配置反射端口，其它类型的镜像组不能配置反射端口，已有反射端口的镜像组不能再配置反射端口；●反射端口不能是现有镜像组的成员端口、聚合组成员端口，不能配置QinQ功能；必须是Access端口且属于缺省VLAN。
●端口的双工模式、端口速率、MDI属性取值均为缺省值时，才能将端口配置为反射端口；将某个端口配置为反射端口后，不能再修改此端口双工模式、端口速率、MDI属性的取值，即这些属性只能为缺省值。
●建议用户不要在反射端口连接网线，不要在反射端口上配置下列功能：STP、RSTP、MSTP、802.1x、IGMP Snooping、静态ARP和MAC地址学习功能，否则可能会影响镜像功能的正常使用。
【举例】# 在系统视图下为远程源镜像组1配置反射端口Ethernet 1/0/1。
<Sysname> system-view[Sysname] mirroring-group 1 remote-source[Sysname] mirroring-group 1 reflector-port Ethernet 1/0/1# 在以太网端口视图下为远程源镜像组1配置反射端口Ethernet 1/0/1。
<Sysname> system-view[Sysname] interface Ethernet 1/0/1[Sysname-Ethernet1/0/1] mirroring-group 1 reflector-port1.1.6 mirroring-group remote-probe vlan【命令】mirroring-group group-id remote-probe vlan rprobe-vlan-idundo mirroring-group group-id remote-probe vlan rprobe-vlan-id【视图】系统视图【参数】group-id：端口镜像组的组号，取值范围为1～2。
