液晶显示器电源电路的分析
戴尔IN2030Mf液晶显示器电源电路维修
戴尔IN2030Mf液晶显示器电源电路维修故障现象：开机电源指示灯不亮，屏幕无光栅。
分析与检修：检查发现电源板开关管Q850（7N60）漏极、源极及栅极极间均击穿，电阻R853（0.2Ω1W）、R869（0.5Ω2W）爆裂开路。
更换R853、R869、Q850后，故障并未排除，仔细观察，发现接口CN852上焊有一小电路板。
为了便于分析排查故障，对该电源电路板做了电路图测绘。
查阅相关资料，了解电路基本原理。
INN801B是由Richpower公司开发的一款高性能固定频率电流模式控制器，由于采用了Richpower所开发出的500V高压IC制程与电路技术，可省去一般AC/DC PWM IC的启动电阻及其相对产生之功率损耗。
因此，使用该款PWM IC于输出75W以下之电源电路应用，其无负载之待机损耗可低于0.3W，而于低瓦数之应用(例如10W)更可达到0.1W以下，专为离线和DC－DC变换器应用而设计。
它具有管脚数量少、外围电路简单、安装调试简便、性能优良、价格低廉等优点，可精确地控制占空比，实现稳压输出，还拥有低待机功耗和众多保护功能，所以只需最少的外部零组件（有效减低成本）就可以为设计人员能获得效益高的解决方案，在实际中得到广泛的应用。
INN801B适用于CRT电视机、LCD电视机、笔记本电脑交流/直流适配器、离线电池充电器、DVD播放器和机顶盒等其它消费电子产品以及任何要求高能效和低EMI 的电源中。
INN801B主要的特征与优点如下：在无负载和低负载时时，PWM的频率会线性降低进入待机模式以实现低功耗，同时提供稳定的输出电压。
由于采用BiCMOS，启动电流和正常工作电流减少到100μA和4.0mA，因此可大大提高电源的转换效率。
INN801B是固定频率的PWM控制器，它的工作频率频率取值为65kHz。
内建同步斜率补偿电路，可保证连续工作模式下电流回路的稳定性。
整合许多保护及外围电路，如斜率补偿、过电压保护、过载保护等，不但使工作更稳定、可靠，更可大幅减少外部零件及其相对应之零件成本与生产成本。
液晶显示器开关电源电路原理与维修
焊接修复
掌握焊接技术，对电路板上的元 件进行焊接修复。
维修工具
了解并准备适当的工具，如螺丝 刀、剥线钳等。
液晶显示器维修的重要性
安全预防措施
在维修液晶显示器时，始终牢记安全预防措施，防止电击和其他伤害。
维修所需工具
准备好所需的维修工具，如安全眼镜和防静电腕带。
维修流程
按照正确的维修流程进行操作，确保正确维修液晶显示器。
2
工作原理
开关电源将交流电转换为直流电，逆变器板将直流电转换为高频交流电，供给液晶显示器背光。
3
电压要求
液晶显示器电源电路对输入电压和输出电压有严格的要求。
液晶显示器电源电路维修
了解液晶显示器电源电路的故障和维修方法，能够快速修复显示器故障。
1 常见故障
常见故障包括电容故障、 逆变器故障和信号处理板 故障。
液晶显示器开关电源电路 原理与维修
液晶显示器是当前最常见的显示设备之一。本课程将为您介绍液晶显示器基 本原理及其电源电路的工作原理和维修方法。
液晶显示器技术介绍
液晶显示器技术是一种使用液晶材料控制光的传递来显示图像的先进技术。
构成材料
液晶显示器包含液晶层、玻璃基板、电极和排 线等基本组件。
工作原理
液晶分子在电场作用下重新排列，进而控制光 的穿透与反射，形成图像。
分辨率
液晶显示器的分辨率决定了显示的清晰度和细 节。
优点
液晶显示器具有轻薄、节能等优点，成为现代 技术中的重要组成部分。
液晶显示器电源电路
液晶显示器电源电路向显示器提供所需的电力，确保其正常工作。
1
组成
液晶显示器电源电路主要由开关电源和逆变器板组成。
2 故障诊断
液晶电源板工作原理
液晶电源板工作原理
液晶电源板是液晶显示器中的一个关键组件，它主要负责向液晶屏幕提供适当的电力供应。
液晶电源板的工作原理可以大致分为以下几个步骤：
1. 交流电输入：液晶电源板从电源源头接收到交流电（AC）
输入，一般为220V电压。
2. 整流和滤波：液晶电源板将接收到的交流电信号通过整流电路转换为直流电（DC）。
然后，滤波电路会去除直流电中的
杂波和噪声，使电流更加稳定。
3. 逆变和放大：接下来，电源板会使用逆变电路将直流电转换为高频交流电。
这是因为液晶屏幕需要高频电流才能正常工作。
4. 驱动信号生成：液晶电源板会生成一系列特定的驱动信号，用于激活和控制液晶屏幕上的像素点。
这些驱动信号的频率和幅值会根据不同的显示需求进行调节。
5. 电源输出：经过信号生成和调整后，液晶电源板将适当的电力供应到液晶屏幕的背光模块和驱动电路上。
这样，液晶屏幕上的像素点便能够按照设定的方式显示出图像。
总体而言，液晶电源板通过将输入的交流电转换为适量且稳定的直流电，并生成适当的驱动信号，从而为液晶显示器提供所需的电力和控制信号。
这样，液晶屏幕便能够正常工作，并显示出高质量的图像。
液晶显示器电源电路故障分析与维修
整流滤波电路主要由二极管、滤波电阻、滤波电容、滤波电感等组成，如图 5-7 所示为整 流滤波电路原理图。
133
显示器维修技能实训(第二版)
C hapter 0 5
针脚 1 2 3 4
名称 GND FB VIN RI
图 5-6 主开关电路原理图
表 5-1 SG6841 芯片各个引脚的功能
功能 接地端 电压反馈输入端 启动电流输入端 参考设置端
针脚 5 6 7 8
名称 RT Sense VDD Gate
（a）电源电路板实物图
130
C hapter 0 5
Chapter 05 液晶显示器电源电路故障分析与维修
（b）电源电路原理图 图 5-2 液晶显示器电源电路图
131
C hapter 0 5
显示器维修技能实训(第二版)
图 5-3 交流滤波电路原理图
图中，电感 L901、L902，电容 C904、C903、C902、C901 组成了 EMI 滤波器。电感 L901、L902 用于滤除低频共态噪声；C901 和 C902 用于滤除低频正态噪声；C903 和 C904 用于滤除高频共态 和正态噪声（高频电磁干扰）；限流电阻 R901、R902 用于拔下电源插头时对电容起放电作用；保 险 F901 用于过流保护，压敏电阻 NR901 用于输入电压过压保护。
图 5-8 稳压电路原理图
图中，IC902 为光耦合器，IC903 为精密稳压器，电阻 R924 和 R926 为分压电阻。 当电源电路工作时，+12V 输出直流电压经过电阻 R924 和 R926 分压后，在 R926 上产生电压， 136
液晶显示器电源电路的故障分析与维修
液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。
如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。
本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。
电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。
如果无法正常开机，需要检查电源电路的供电情况。
电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。
此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。
2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。
此时需要检查稳压器的工作情况，是否正常输出所需要的电压。
3. 开关电路故障开关电路故障可能导致电源无法正常开关。
此时需要检查开关电路中的开关元件和电感等元件是否工作正常。
常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。
首先需要检查电源插头是否正常，是否接触良好。
然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。
2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。
此时需要检查稳压器是否正常工作，是否输出正常的电压。
同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。
3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。
一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。
另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。
维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。
下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。

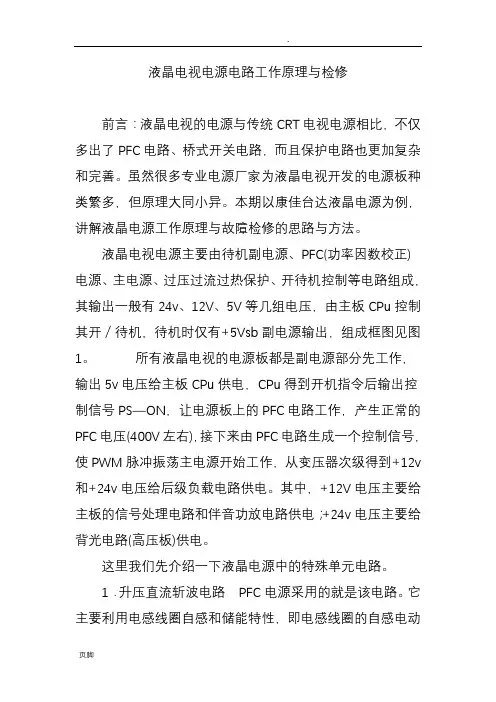

液晶电视电源电路工作原理与检修
液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路，而且保护电路也更加复杂和完善。
虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异。
本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。
液晶电视电源主要由待机副电源、PFC(功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成，其输出一般有24v、12V、5V等几组电压，由主板CPu控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。
所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS—ON，让电源板上的PFC电路工作，产生正常的PFC电压(400V左右)，接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v 和+24v电压给后级负载电路供电。
其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电；+24v电压主要给背光电路(高压板)供电。
这里我们先介绍一下液晶电源中的特殊单元电路。
1．升压直流斩波电路PFC电源采用的就是该电路。
它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同。
这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。
升压原理如图2。
上面是Q1导通状态图，下面是Q1截止状态图。
当Q1导通时，电源Ue通过L3、Q1构成回路，在L3上产生左正右负的自感电动势UL，D1反向截止(Q1、D1、c3是一组回路)；当Q1截止时，L3上的自感电动势马上逆转，阻碍电流突降，UL变成左负右正，这时Ue和UL两组电源进行串联叠加，D1正向导通对c3充电，得到B+电源给负载供电。
B+等于Ue+UL，明显B+大于Ue。
液晶显示器电源工作原理及维修
详细介绍液晶显示器电源的作用、工作原理、维修及代换，一、电源的作用1、电源的基本知识液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示它的输入是220V交流电，输出为12V、4A直流电。
电源适配器的内部电路结构如图所示2、液晶电源的常见存在形式常见的液晶电源有内置式和外置式两种。
内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。
外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。
二、电源的工作原理由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。
电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。
LCD显示器中的电源部分均采用开关电源。
由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。
PWM 型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。
PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。
脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。
以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。
1、 UC3842的性能特点（1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。
而且通过高频变压器与电网隔离，适合构成无工频变压器的20-50W小功率开关电源。
（2）最高开关频率为500KHZ，频率稳定度高达%。
液晶屏电路工作原理
液晶屏电路工作原理
液晶屏电路是指用于驱动液晶显示器的电路，其工作原理主要分为两部分：显示驱动电路和背光驱动电路。
1. 显示驱动电路：液晶屏显示驱动电路主要负责控制液晶显示器中液晶分子的定向，从而实现图像的显示。
其工作原理如下： a. 对于每个像素点，显示驱动电路会给出相应的控制信号，
这些像素控制信号被送入液晶屏，引起液晶中对应的液晶分子定向。
b. 通过改变这些分子的定向，液晶可以通过光的偏振来调节
光的透过度，进而实现对图像的显示。
通过控制不同的像素点的液晶分子定向，可以显示出完整的图像。
2. 背光驱动电路：背光驱动电路用于提供足够的亮度和均匀的背光光源。
其工作原理如下：
a. 背光驱动电路通过直流电源提供给液晶显示器的背光光源，通常是利用冷阴极荧光灯（CCFL）或发光二极管（LED）来
提供背光。
b. 背光驱动电路中的逆变器部分将直流电源转换成所需的交
流高电压，用于激活冷阴极荧光灯。
对于LED背光，背光驱
动电路则根据LED的特性提供适当的直流电压和电流。
c. 通过调整背光驱动电路的输出电压和电流，可以控制背光
亮度的大小。
综上所述，液晶屏电路通过显示驱动电路控制液晶分子的定向，从而实现图像的显示，同时通过背光驱动电路提供合适的背光亮度，使图像在液晶屏上清晰可见。
液晶显示器电源电路分析
7 +300V滤波电容的识别与检测
① 滤波电容的识别
+300V 滤 波电容
② 滤波电容的检测
检 测 滤 波 电 容 器
用万用表的红黑两支表笔分别接在消干扰电容器的两个引脚上，这时 如果万用表的指针会有大幅度摆动，随后就会慢慢回到无穷大的位置， 说明滤波电容器的充、放电性能良好；如果万用表指针不偏动或偏动后 不能回偏，说明该滤波电容器内部开路或击穿；如果万用表的指针在回 偏的过程中突然回到无穷大的位置，说明该电容器已漏电。
8 开关电源控制模块的识别与检测
① 开关电源控制模块TOP257YN的识别
②开关电源控制模块TOP257YN的检测
②开关电源控制模块TOP257YN的检测
测 量 正 向 电阻
用万用表的红表笔接模块的第4脚（接地脚），黑表笔依次测量其它引 脚的在路电阻值，这时测出来的电阻值为正向电阻；调换表笔用万用表的黑 表笔接模块的第4脚（接地脚），红表笔依次测量其它引脚的在路电阻值， 这时测出来的电阻值为反向电阻。在路测量出来的正反向电阻值如表4-1所示
② 消干扰电容器的检测
检 测 消 干 扰 电 容
用万用表的红黑两支表笔分别接在消干扰电容器的两个引脚 上，这时如果万用表的指针会有一大幅度摆动，随后就会慢慢回 到无穷大的位置，说明消干扰电容器的充、放电性能良好；如果 万用表指针不偏动或偏动后不能回偏，说明该消干扰电容器内部 开路或击穿；如果万用表的指针在回偏的过程中突然回到无穷大 的位置，说明该电容器已漏电。
4.2.6低压整流滤波电路解析
低压整流过滤波电路的工 作原理是开关变压器T101的 两个次级输出的高频低压交 流电，两个低压交流电分别 经整流二极管D240、D260 半波整流后输出脉动的直流 电，这两个脉动的直流电经 电容C241、C242、C244、 C261和电感L240滤波后输出 稳定的+5V、+12V直流电。 另外，由电阻R240A～B、 R260A～D及电容C240、 C260组成RC高频滤波器可 以将整流二极管D240、 D260上产生的浪涌电压进行 吸收，保证了低压直流电的 纯净。
液晶显示器电源电路图24页word
液晶显示器电源电路图220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。
为了防止瞬间大电流冲击，在整流后加入了THl01 NTC热敏电阻，最后经C101滤波生成约300V的直流电压。
从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。
整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的①一②绕组加到开关管Q101的漏极。
另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的①脚，通过启动控制电路由⑦脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。
开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。
其中开关变压器的③-④绕组产生感应电压经R105限流、D102滤波后向FAN7601的⑦脚提供芯片工作电压，第 1 页启动控制电路关断①脚的电流输入。
第 2 页在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。
而在这款电源中，启动电阻却采用了一个0Ω的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。
其电路本身的故障率也接近于零该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。
液晶显示器开关电源工作原理与检修实例
液晶显示器开关电源工作原理与检修实例摘要：本文就液晶显示器的开关电源工作原理、故障检修进行阐述，深入浅出地介绍采用SG6841芯片的开关电源检修流程。
本着运用现代仪器、综合分析和重视方法技巧的维修理念，参考各种不同类型液晶显示器开关电源的疑难杂症维修事例，总结积累经验，举一反三，对快速排除电路故障提出了新的方法，使检修液晶显示器开关电源的工作高效而准确。
关键词：液晶显示器; 开关电源; 工作原理; 检修实例Abstract: this paper of LCD switching power supply work principle, the breakdown maintenance is expounded, etc., the paper SG6841 chip switching power supply/repair process. In line with the use of modern instruments, the comprehensive analysis and value method of repair skills concept, the reference of various kinds of liquid crystal displays of switch power supply difficult-disease maintenance examples, this paper summarizes the accumulate experience, and extrapolate, on fast rule out circuit fault put forward new methods, liquid crystal display overhaul of switch power supply work efficient and accurate.Keywords: LCD monitor; Switch power source; Working principle; Maintenance example开关电源是现时电子产品广泛使用的一种电源电路，它具有效率高、体积小、保护功能强大和抗干扰能力强等特点，液晶显示器电源几乎全使用开关电源方式。
超强 维修改装用 液晶显示器电源通用模块 电源板
二、引脚定义1 脚黄线: DRAIN ,功率控制端, 接原来大功率MOS电源管D极。
2 脚黑线:GND, 模块地线300v, 接电容的负极，同一条线路上均可以。
3 脚红线:VCC , 模块供电端,接反馈绕组端整流后电容的正极，持续供电，电压在12-18V之间。
4 脚白线:FB , 稳压反馈, 接光耦4脚，请确认光耦3脚接热地，不是热地的话就把光耦短接到热地，同时把4脚外围电路断开。
'5 脚绿线：start 启动脚，接+300v电容的正极。
模块引脚接线原里图：三、使用方法：1. 拆掉原来板子上的电源芯片（一般8脚），和开关管（mos管）2. 检查300v的电容，还有负载端的电容外观上有没有鼓包，有问题就先更换3. 检查负载端有没有短路，ad板，高压板等4. 接好模块对应的线路，并仔细检查没有接错，如果接错了会引起本模块炸裂5. 装在原来的散热器位置，注意绝缘，不要短路的6. 通电，测量电压是不是输出，没有输出的话查原因四、注意事项：1. 使用本模块之前，请先检测冷端有没有短路，有短路的先维修好，如果电容鼓包了请先换掉，高压包电路短路的也先断开，没有上本模块之前，拆掉原来模块的电源芯片和mos管，这个时候原来开关管中间的电极对热地的电压要有300v左右的电压。
2. 光耦的3脚如果不是接热地，请把3脚接热地，同时把4脚外围的电路拆空，并把白线接到4脚的位置五、故障排除1. 没输出：接线错误，不可以接错或者漏接，这样只能烧毁芯片，负载端确定没有短路的，光耦有没有为问题2. 光耦部分的控制不对，光耦1脚不是接地，2脚通过一个电阻接vcc部分3. 发热严重，如果管子使用不到10分钟，排除负载太重的原因外，检查热端变压器边的二极管和电容损坏电压不稳定，跳变：负载太轻或者太重，电压持续跳变是负载太轻，打嗝是太重，一般没有接负载的情况可能产生电压轻微跳变，主要由于变压器设计不一样引起，可以给接上负载试试，或者在5v端接个100欧的电阻在测试，兼容性题，目前已经测试过多种电源板，手头测试过14张电源板，以前测试的都没有做记录，种类繁多，不兼容难免，碰到不兼容的朋友请联系我，我会进一步改进相关资料：1、模块内部图片：2、实际改装图示：。
