45nm工艺库的版图规则(ppt,课件)

合集下载

45nm工艺库的版图规则

45nm工艺库的版图规则

Metal1
Rule 7.1 7.2 7.3 7.4 Description Minimum width Minimum spacing Minimum overlap of any contact Minimum spacing when either metal line is wider than 10 lambda um 0.065 0.065 0.035/0
Rule POLY.1 POLY.2 POLY.3 POLY.4 POLY.5
Value 50 nm 140 nm 50nm 70 nm 50 nm
Description Minimum width of poly Minimum spacing of poly AND active Minimum poly extension beyond active Minimum enclosure of active around gate Minimum spacing of field poly to active
可获得的Contact hole and Via hole metal1/diff 接触孔 metal1/poly 接触孔 metal1/metal2 通孔 metal2/metal3 通孔
通孔尺寸 Cut(通孔): overlap (复盖) : 65 x 65 5 65 35/90
minimum spacing(间距): diff接触孔与poly间距:
POLY.6
75 nm
Minimum Minimum spacing of field poly
50 50
140
70
50
75
Rule WEL L.1 WEL L.2 WEL L.3 WEL L.4

半导体集成电路设计流程PowerPoint演示文稿

半导体集成电路设计流程PowerPoint演示文稿
22
6 VLSI制造工艺
集成电路生产工艺就是将设计人员的设计转移到硅材 料中,制造出能完成特定功能的芯片。
集成电路生产工艺主要技术包括:图形转换技术;薄 膜制备技术;掺杂技术。
23
集成电路制造的主要流程
24
芯片加工主要过程
硅片
由氧化、淀积、离子注入或 蒸发形成新的薄膜或膜层
用掩膜版重 复20-30次
版图级设计:设计完成版图。版图用于制造集成电路 生产 所需要的光刻版。数字电路设计一般采用自动布局布线的 方式生成版图。
布局后验证:在版图生成后,将寄生的电容提取然后再仿 真以获得精确的电路特性。
11
版图系统规划
IO Hardmacro Row of power for standard cells
2、电路仿真工具:Cadence公司Spectre,Synopsys公司的Hspice 等
3、版图设计工具:Candence公司的Virtuoso 等,Synopsys公司的 Cosmos,华大的熊猫系列产品。
4、版图验证与参数提取工具:Cadence公司的Diva,Dracula, Assura,Synopsys公司的Herculers,Mentor公司的Calibre等。
目录
1 VLSI设计及发展特点 2 集成电路设计与制造的主要流程 3 集成电路设计分类 4 数字集成电路设计流程 5 模拟集成电路设计流程 6 VLSI制造工艺
1
1 VLSI设计及发展特点
集成电路设计是将设计人员头脑中的概念转换成半导 体工艺生产所需要的版图。
2
集成电路的发展特点
2000年代以来,集成电路工艺发展非常迅速,已从深 亚微米(0.18到0.35微米)进入到超深亚微米(90,65, 45,32纳米)。其主要特点: 特征尺寸越来越小,45nm以下 芯片尺寸越来越大,12英寸,已有36英寸 单片上的晶体管数越来越多,上亿 时钟速度越来越快, 电源电压越来越低, 布线层数越来越多, I/O引线越来越多,

集成电路工艺和版图设计参考培训课件

集成电路工艺和版图设计参考培训课件

02.10.2020
4
生产工厂简介
PSI
02.10.2020
5
02.10.2020
Fab Two was completed January 2, 1996 and is a "State of the Art" facility. This 2,200 square foot facility was constructed using all the latest materials and technologies. In this set of cleanrooms we change the air 390 times per hour, if you do the math with ULPA filtration this is a Class One facility. We have had it tested and it does meet Class One parameters (without any people working in it). Since we are not making microprocessors here and we don't want to wear "space suits", we run it as a class 10 fab. Even though it consistently runs well below Class Ten.
6
Here in the Fab Two Photolithography area we see one of our 200mm .35 micron I-Line Steppers. this stepper can image and align both 6 & 8 inch wafers.

解析45NM纳米CPU制作工艺

解析45NM纳米CPU制作工艺

解析45NM纳米CPU制作工艺CPU的发展史也可以看作是制作工艺的发展史。

如果想要提高CPU的性能,那么更高的频率、更先进的核心以及更优秀的缓存架构都是不可或缺的,而此时自然也需要以制作工艺作为保障。

几乎每一次制作工艺的改进都能为CPU发展带来最强大的源动力,无论是Intel还是AMD,制作工艺都是发展蓝图中的重中之重,如今处理器的制造工艺已经走到了45纳米的新舞台,它将为新一轮CPU高速增长开辟一条康庄大道。

很多用户都对不同的CPU的制作工艺非常熟悉,然而如果问他们什么是制作工艺,65纳米、45纳米代表的是什么,有什么不同,这些问题他们未必能够准确地解答,下面我们就一起来详细了解一下吧。

一、铜导互连的末代疯狂:45纳米制作工艺几乎每一次制作工艺的改进都会给CPU发展带来巨大的源动力。

以如今炙手可热的Pentium4为例,从最初的0.18微米到随后的65纳米,短短四年中我们看到了惊人的巨变。

如今,45纳米制作工艺再一次突破了极限,这也被视为是铜导互连技术的最终畅想曲。

1.制作工艺的重要性早期的微处理器都是使用0.5微米工艺制造出来的,随着CPU频率的增加,原有的工艺已无法满足产品的要求,这样便出现了0.35微米以及0.25微米工艺,不久以后,0.18微米、0.13微米以及90纳米制造的处理器产品也相继面世。

另外一方面,早期芯片内部都是使用铝作为导体,但是由于芯片速度的提高,芯片面积的缩小,铝线已经接近其物理性能极限,所以芯片制造厂商必须找出更好的能够代替铝导线的新的技术,这便是我们常说的铜导技术。

铜导线与铝导线相比,有很大的优势,具体表现在其导电性要优于铝,而且电阻小,所以发热量也要小于现在所使用的铝,从而可以有效地提高芯片的稳定性。

我们今天所要介绍的65纳米技术也是向着这一方向发展。

Intel在IDF 2007上骄傲地展示45nm工艺光刻蚀是目前CPU制造过程当中工艺非常复杂的一个步骤,其过程就是使用一定波长的光在感光层中刻出相应的刻痕,由此改变该处材料的化学特性。

Virtuoso软件的使用技巧

Virtuoso软件的使用技巧
使icfb和终端可以同时使用
Tools →Library Manager
新建库: File→New →Library
File→New →Cell View
Tool:Composer-Schematic
主要内容
1、Virtuoso简介 2、如何正确进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
主要内容
1、Virtuoso简介 2、如何进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真
Calibre →Run PEX
128
129 # add layout topcell name to replace xxx
130 setenv LAYOUT_PRIMARY "OP_CL_3p"
131 #setenv LAYOUT_PRIMARY "mpw_08"
132 #setenv LAYOUT_PRIMARY "HDPWM_top_with_buffer"
调用生成的模块
常用的快捷键
i (instance):插入元件 f (full screen):全屏幕 w (wire) :连线 p (pin):加管脚 q (quality):编辑属性
e:进入下一层模块 ctrl+e:返回上一层模

[ : 缩小两倍 ] :放大两倍
主要内容
1、Virtuoso简介 2、如何进入Virtuoso 3、电路图的绘制 4、电路图的仿真与分析 5、版图的绘制 6、版图的验证DRC/LVS 7、版图后仿真

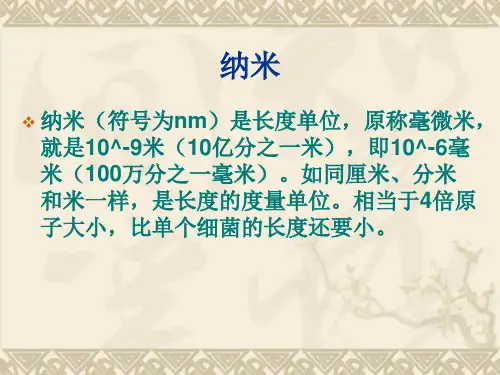

纳米加工技术ppt课件
