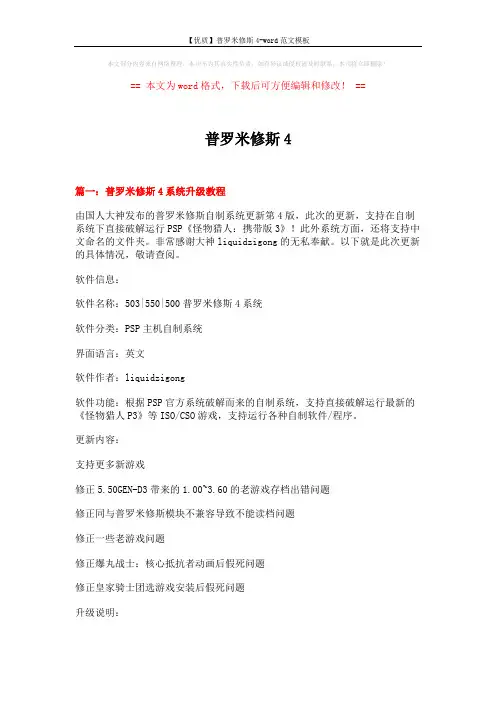

【优质】普罗米修斯4-word范文模板 (4页)

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==普罗米修斯4篇一：普罗米修斯4系统升级教程由国人大神发布的普罗米修斯自制系统更新第4版，此次的更新，支持在自制系统下直接破解运行PSP《怪物猎人：携带版3》！此外系统方面，还将支持中文命名的文件夹。

非常感谢大神liquidzigong的无私奉献。

以下就是此次更新的具体情况，敬请查阅。

软件信息：软件名称：503|550|500普罗米修斯4系统软件分类：PSP主机自制系统界面语言：英文软件作者：liquidzigong软件功能：根据PSP官方系统破解而来的自制系统，支持直接破解运行最新的《怪物猎人P3》等ISO/CSO游戏，支持运行各种自制软件/程序。

更新内容：支持更多新游戏修正5.50GEN-D3带来的1.00~3.60的老游戏存档出错问题修正同与普罗米修斯模块不兼容导致不能读档问题修正一些老游戏问题修正爆丸战士：核心抵抗者动画后假死问题修正皇家骑士团选游戏安装后假死问题升级说明：1.升级PSP系统有一定风险，请玩家自行斟酌，谨慎操作；2.升级之后遇到不能运行的玩家，请在XMB界面下按Select键呼出Vsh菜单，将UMD ISO MODE设定为M33 driver。

软件下载：（请您根据自己的PSP主机型号选取下载）PSP1000，PSP201XV2（非V3）主机 5.50系统适用：点击下载图文教程PSP1000，PSP201XV2（非V3）主机 5.00系统适用：点击下载图文教程PSP201XV3，PSP3000主机：点击下载图文教程预览截图：PS：5.03普罗米修斯4系统升级之后系统仍然显示Prome-3，P3可直接运行不影响。

PS：5.00普罗米修斯4系统升级之后系统仍然显示M33-6，P3可直接运行不影响。

篇二：5.03普罗米修斯4系统升级图文教程5.03普罗米修斯4系统升级图文教程5.03普罗米修斯4系统下载：安装说明：1.该系统仅适用于PSP 3000/201XV3用户，目前只能运用在PSP 3000主机且主机的系统版本不能高于5.03。

1.Pintos及实验环境简介

《操作系统课程设计》Pintos及实验环境简介黄伯虎内容Pintos简介实验环境简介Pintos简介What’s Pintos?Pintos是Standford大学为操作系统课程专门开发的一个基于80x86架构的简单操作系统框架(A simple operating system framework)。

特点：支持：内核线程；装载和运行用户程序；文件系统。

但这些功能都只是以一种非常简单的方式实现的。

我们能做的工作：①从上述三个方面完善该系统②添加虚拟内存的实现Pintos文档理论上来讲，Pintos是可以运行在IBM兼容PC上的，但实际中为了开发和调试的方便，我们常让Pintos运行在虚拟机上(如：Bochs/QEMU/VMWare)。

同时因为Pintos是在UNIX下用C语言编写出来的，因此其开发环境也应为类UNIX系统。

当前使用较多的是Linux系统，Linux发行版可自由选择，我们的实验环境使用的是Ubuntu 12。

pintos Lab2 实验报告

华东师范大学软件学院实验报告实验课程：操作系统实践年级：大二实验成绩：实验名称：Pintos-User Programs 姓名：实验编号：学号：实验日期：2018/12/27指导教师：组号：实验时间：4学时一、实验目的当前, 我们已经完成了pintos 的第一部分（熟悉了其基础结构和线程包）, 现在是开始处理系统中允许运行用户程序的部分的时候了。

基本代码已经支持加载和运行用户程序, 但不能加载和运行或交互性。

在此项目中, 我们将使程序能够通过系统调用与操作系统进行交互。

我们将在"userprog" 目录中进行工作, 但我们也将与pintos 的几乎所有其他部分进行交互。

具体目的如下：（1）了解Pintos操作系统的功能流程及内核的软件工程结构。

（2）通过Pintos操作系统内核的剖析，了解现有Pintos操作系统在处理用户程序方面中存在的参数传递问题，有效解决其参数传递的问题。

（3）通过Pintos内核剖析，了解其中断处理的机制，学会操作系统中断功能的编写方法。

（4）了解现有Pintos操作系统的系统调用功能，根据其中断机制，完善系统调用功能，使Pintos系统具有处理用户中断请求的功能。

（5）通过Pintos内核剖析，解决现有Pintos操作系统中存在的进程终止时缺少终端提示的问题。

（6）通过Pintos内核剖析，解决现有Pintos操作系统中存在的运行文件禁止写操作的问题。

二、实验内容与实验步骤实验内容如下：（1）在分析内核的基础上，对Pintos操作系统的参数传递问题提出有效的策略，设计算法，分步跟踪和调试，通过实践，有效解决参数传递问题，并对实验结果进行分析。

（2）通过Pintos操作系统内核的剖析，了解其中断处理的机制，在此基础上，完善Pintos的系统调用功能，设计算法，分步跟踪和调试，通过测试分析完善的系统调用功能。

（3）在分析内核的基础上，对现有Pintos操作系统进行完善，增加进程终止的终端提示功能，设计算法，分步跟踪和调试，通过实践，验证终端提示功的有效性。

Pro Surveillance System 4.0 快速参考指南说明书

Pro Surveillance System 4.0 Quick Start Reference GuideTable of Contents1) Overview (3)2) Initial Setup – Adding a Connection (4)3) Viewing Live Cameras (6)4) Single or Multi Channel Playback (8)5) Predetermined Views – “Tasks” (10)6) E-Map Setup (12)7) Software Config (15)8) Recording Plans (18)9) Adding Software User Accounts, Changing the Admin Password (22)1) Overview:Version 4.0 of the Pro Surveillance System is our latest client end application for network monitoring. This version will support connections not only to Flex/Max series recorders, but anything from our IP camera line, including our Network Video Servers and Video decoders! This software is a great solution for users who don’t wish to use the Internet Explorer web interface, or for users who have multiple sites they would like to centrally view and manage.2) Initial Setup – Adding a New ConnectionThis chapter will walk you through the initial setup of your EPSS software. The first step after installation is traditionally to add your connection information into the software.Step 1: Start off by launching the PSS software application. If you haven’t changed it yet, use the user name “admin” and password as “admin”. See Figure 2-1.Figure 2-1Step 2: Once logged in to the software, click the button next to ‘Setting Manage’, and choose ‘Device Manage’ from the list. You will see the following menu. SeeFigure 2-2.Figure 2-2Step 3: Hit the ‘Add’ button at the bottom of the form – the fields will become active. Fill out the following page with your connection information. The ‘Title’ is to associatea name with your device. ‘Desc’ is a brief description (not required.). ’IP’ will be theactual IP address assigned to your device. ‘Port’ is your connection port of thedevice (typically 32789). ‘User’ is your user name to login with. ‘Password’ and‘Confirm Password’ are your passwords for your user name.Once you have these fields filled out, click ‘Save’ to add these entries to yourdevice table. Once finished adding devices, click ‘OK’ at the bottom. You shouldsee the following prompt to acknowledge your entries. See Figure 2-3.2-3 FigureStep 4: You will now have your device listed under your ‘Device List’ with the respective title. Right click on your device, and choose ‘Log In’ to actually connect. Fromhere, you can double click on the camera beneath your device to connect the videostream.Figure 2-43) Viewing Live CamerasIf you’ve been following from the previous chapter, you should be currently connected to your device! This chapter will step you through arranging your cameras for live viewing.Step 1: After successfully creating a new connection, right click on your device from your ‘Device List’ and choose ‘Log In’. See Figure 3-1.Figure 3-1Step 2: If you have successfully connected, the software should prompt you towards the bottom right of the screen. See Figure 3-2. You will also notice a + next to yourdevice name – you can expand the camera list by clicking on the + symbol. SeeFigure 3-3.3-3 Figure3-2 FigureStep 3: To Connect to all of the cameras at once, you can actually drag the DVR icon (In Figure 3-3, this would be ‘ICR-214’) over to the viewing grid, in order to connectall cameras at the same time. Once you see your list of cameras beneath thedevice, you can connect to the video stream by double clicking the actual cameraname. Your video will move to the viewing box that is outlined in green. SeeFigure 3-4. To change your total number of video windows or window layout,select from your views at the bottom left of the interface. See Figure 3-5.Figure 3-4. Note the Green Outline.8, View 9, View 13, View 16, View 20, View 25, View 364) Single or Multi Channel PlaybacksWe previously explained how to connect and view live cameras. This chapter will explain how to perform a search, and also backup the recorded video.Step 1: Once logged in to the software as well as your device, click on the Playbackicon. See Figure 4-1.Step 2: Choose a device from the ‘Device’ pull down menu, and also choose a camera from the following pull down menu. Also specify your ‘Type’ of recording, andyour ‘Start’ and ‘End’ times as well. Once that is completed, click the Searchbutton for a list of results. See Figure 4-2.Figure 4-2Step 3: Your results will be numbered in order of relevance. To start one of the results, simply double click on the start time from your Results table. Note yourplayback will move to the highlighted (green) video window. From here, you canmanipulate the video using the playback controls at the bottom right.Step 4: If you would instead like to download or backup your video, place a check next to your playback file in your results list, and click the Download button at thebottom. You will see your total download progress by clicking onto theDownload tab. See Figure 4-3.*Step 5: If you would like to utilize the multi channel playback, pick your first camera and device, and choose ‘add’. Select your second device and camera, and againchoose ‘add’. You can repeat this for up to 4 cameras total. Once you haveyour cameras added to the ‘MultiChannel’ window, you can specify a time period under the ‘Parameter’ section and then click ‘Search’. To start playing the video, double click on your ‘Result’ that pops up.Figure 4-35) Predetermined Views – TasksThis section will cover the creation of a specific template of cameras, in predetermined locations. The software refers to this function as a ‘Task’. This is a useful way to quickly connect and disconnect cameras.Step 1: Once logged into the software, click on ‘Setting Manage’, and then ‘Scheme Task Config’. See Figure 5-1. You should see the interface as in Figure 5-2.Figure 5-1 Figure 5-2Step 2: On the ‘Scheme Task Config’ page, click the button that says ‘New’ at the bottom left. You should see the following interface, as in Figure 5-3. Fill out ‘Task name’field, and choose an option from ‘Window Count’ (desired # of split screens).Once you are finished, click ‘OK’ at the bottom right.5-3 FigureStep 3: At this point, you can begin to arrange your cameras as you wish them to display in your actual Task. Once arranged accordingly, right click the top left videowindow and choose ‘Add all windows to task ÆTask’, where Task will actuallysay your Task name from step 2. See Figure 5-4.Figure 5-4. This image shows us adding video streams to a Task named ‘Test’ Step 4: At this step, you’ve successfully made your task! If you would like to start/stop your task, you can now select it from the ‘Task’ submenu at the bottom left. See Figure 5-5.Figure 5-56) E-MapThis section will guide you through creating an E-Map. An E-map is a logical representation of where you cameras are physically located.Step 1: Once logged into the software, from the control panel on the right click on ‘Setting Manage’, and then choose ‘Emap Config’. You should see aninterface as in 6-2.6-2.FigureFigure6-1Step 2: We will need to load a picture file (.jpg, .jpeg supported) as our first step of building the E-map. On the ‘E-map Config’ page, click the button thatsays ‘Picture Edit’. You will get an interface as in figure 6-3. Click‘Browse’ to navigate to a picture file (again, .jpg or .jpeg supported), andthen click ‘Open’. Lastly, give the image a name in the ‘Picture Name’field, and hit ‘OK’. Hit ‘OK’ on the last ‘Background Picture Manager’page.Step 3: We can now load the image file to our E-map canvas. Click the button at the bottom that says ‘Pic’ to switch over to the image pane. From here,left click and drag your image file from the left window to the emptycanvas on the right. We can now add devices from the ‘Device’ tab in thesame manner – click ‘device’ to switch to the device pane. From here,you can left click and drag your camera icons from the left window to theimage on the right side. See figure 6-3. Once satisfied, hit ‘Save’.Figure 6-3. Left click and drag cameras to add them to the map.Step 4: If you wish to change the orientation of your camera icon, you can double-click the camera widget on screen, where you will get a directionalmenu. See figure 6-4.FigureStep 5: At this point, you’re done creating your E-map! To access it, you can click on the button at the bottom left that says ‘E-Map’, and then you can double click your camera locations to connect to the video! See Figure6-5 for a completed E-map.Figure 6-57) Software ConfigChapter 7 will discuss the software level configuration options from the ‘Config’ option. This menu contains useful options such as changing save directories, auto resume last layout, and even an auto start task function.Step 1: Once logged into the software, click on ‘Config’ at the bottom, and then click on ‘Option’. See Figure 7-1. You should see the interface as in Figure 7-2.Figure 7-1Figure 7-2Step 2: Since there are a great deal of options on this page, we will break the menu down into smaller segments. The first section is System Base Setting:- Log in all devices: This option will make the PSS application login to any device that is storedin the device list.- Load decode… : This option will load any network decoder or decoder card informationwhen the system starts.- Auto Start Rec…: This automatically starts the local recording plan (setup in the RecordPlan Config section)- Auto pop Alarm...: This will bring up the Alarm text dialogue box when you start theapplication.- Auto login PSS : This will remove the initial login prompt when you first launch theapplication.- Auto Run PSS… : This will launch the PSS application when Windows starts up.- Hot Key Setup : This allows you to make keyboard shortcuts for different softwarefunctions.Step 3: This second section is Record Base Setting.- Snapshot Picture : This allows you to specify where Snapshot files are saved.- Picture File Name: This allows you to specify how the snapshot file is named by default with the date/time stamp.- Recorded File : This allows you to specify where real time recorded files are saved.- Record File Name: This allows you to specify how the real time recorded file is named bydefault with the date/time stamp- Download Rec… : This allows you to specify how a playback file is named whendownloaded, by default with the date/time stamp.Step 4: This third section is Auto Start Monitor Setting- Auto Start Project : This allows you to specify a monitor project to run when the application launches. Once checked off, the corresponding project is selected fromthe pull-down menu on the right.- Auto Start Task : This allows you to specify a monitor task to run when the applicationlaunches. Once checked off, the corresponding project is selected fromthe pull-down menu on the right.- Save Last Monitor : This will remember the window layout, as well as what cameras wereconnected when you close the application. When you restart theprogram, they will resume from that memorized layout.Step 5: This fourth section is Sync Time Setting- Auto Sync PC … : If enabled, this will synchronize your DVR system time with your current PC system time. Select the weekdays and sync times from the rightside.Step 6: This fifth section is Alarm Record Base Setting- Alarm record…: Specify the total number of files to be saved..- Refresh Int… : Specify how often the software refreshes the alarm recordings.8) Recording Plan SetupA recording plan is a scheduled download of continuous, motion, or alarm based video, directly to your PC! This is extremely useful to automate an archive process, and also ensure that you have a redundant copy of your recordings in the event of theft or disaster.Step 1: Once logged into the software, from the control panel on the right click on ‘Setting Manage’. If you are creating a continuous record plan, click on ‘RecordPlan Config’, and proceed to step 2. You will see an interface as in 8-1. If youare creating either a motion or alarm record plan, click on ‘Alarm Record Plan’,and proceed to step 4. You will see an interface as in 8-4.Figure 8-1Step 2: If this is your first recording plan, you should have a blank schedule similar to figure 8-1. To create a new one, click the ‘Add’ button. See Figure 8-2.Figure 8-2Step 3: From the ‘Device’ pull down menu, choose your DVR/IP Camera. From the ‘Channel’ pull down, select the camera from the corresponding device. If youwish to add a ‘24/7’ schedule, you can highlight ‘Full Day Template’ on the right, and then click the ‘One Week’ button, to copy that template for all weekdays. Ifyou want to create your own schedule template, click the ‘Edit ScheduleTemplate’ button at the bottom right. Once you have completed your templates, clicking ‘OK’ at the bottom right. Your template should look similar to Figure 8-3.Back on ‘Record Plan Config’, you can adjust your file intervals by changing the ‘Pack Time’ setting. For instructions on starting the plan, skip to step 6.Figure 8-3Figure 8-4Step 4: If this is your first alarm recording plan, you should have a blank schedule similar to figure 8-4. To create a new one, expand your device by hitting the +near the DVR in your ‘Alarm Device’ menu. If you are setting this plan up formotion, select one of the cameras from the list, and choose ‘Motion Detect’ from the ‘Type’ pull down menu. If you are setting this plan up for an alarm trigger,select one of the alarm channels from the list. See Figure 8-5.Figure 8-5 A comparison of Motion versus Alarm recording schedules.Step 5: If you wish to add a ‘24/7’ schedule, you can highlight ‘Full Day Template’ onthe right, and then click the ‘One Week’ button, to copy that template for allweekdays. If you want to create your own schedule template, click the ‘EditSchedule Template’ button at the bottom right. Lastly, select a Device andChannel from the Activation Action menu. Click ‘Add’. Repeat this step asnecessary for any additional cameras, and then click ‘OK’ to save your changes.We are now ready to start the recording plan!Step 6: To enable the record plan, you can select it from the ‘Tools’ tab, which is on the control panel at the right. On ‘Tools’, select ‘Begin Record Plan’ to startrecording to your PC (default directory is C:\PSS\record). See Figure 8-6.Figure 8-6.9) Adding Software User Accounts, Changing the Admin PasswordThis chapter will go into detail on adding new user accounts to the PSS software, in addition to changing the main administrator password of the software.Step 1: If you simply want to change the Admin password, please skip to step 4. Once logged into the software, from the control panel on the right click on ‘SettingManage’. Next, click on ‘User Manage’. You will see the following interface asin Figure 9-1.Figure 9-1Step 2: To create a new user, click on the ‘Add’ button. The fields will then become active. Fill out the following:ID: The actual User Name of the AccountPassword: The actual Password for said User NameConfirm Password: Reenter your desired password for accuracySex (Optional): Gender of the UserInformation (Optional): A detailed memo regarding the user.Right: Each of these boxes assigns a software permission.Step 3: Once these are all filled out, click ‘Save’ to add the user. Now that the User has been added, you can add devices specifically for that User toconnect to from the ‘Devices’ menu. For more information on addingdevices, please refer to ‘Initial Setup – Adding a Connection’Step 4: If you’d like to change the password on the main software account ‘admin’, click ‘Config’, and then ‘Modify Password’. You should see aninterface as in 9-2.Figure 9-2. Changing the ‘admin’ password for PSS.Step 5: Type in the old password (admin, by default) in the ‘Old Password’ field.Type in your desired password in the ‘New Password’ field, and again inthe ‘Confirm Password’ field. Hit ‘OK’ to save the new password.For further information or troubleshooting assistance on this software or any of our products, please visit /support。

pintos-pro4-filesystem

Project 4 FileSystem作者：西安电子科技大学2014.2.7文件系统是操作系统的五大功能模块之一，主要实现操作系统对程序、数据、设备等的管理。

一、当前pintos文件系统的功能当前pintos文件系统已经实现了基本的文件创建删除功能。

文件是固定大小，连续存放的。

(1)文件在磁盘的存储方式：每个文件都有一个disk_inode存放在磁盘的一个扇区上，其结构如下：struct inode_disk{block_sector_t start; //文件数据每一个起始块off_t length; //文件长度。

unsigned magic; //uint32_t unused[125];};现在pintos文件是连续的，而且在创建时指定其大小后，再不能改变大小。

由起始扇区和文件大小就能找到所有文件数据。

目录也是一个文件，只是其内容中都存放如下结构：struct dir_entry{Block_sector_t inode_sector; //文件inode_disk 所在扇区。

Char name[NAME_MAX+1];Bool in_use;};(2)磁盘空闲空间管理方式。

空闲空间是用位图来表示的。

其中位图也是一个文件，其disk inode存放在Sector 0.位图文件大小显然与磁盘大小有关，用一个位表示一个扇区是否被分配，一个扇区512字节，一个扇区作为一个物理块，创建一个2M的磁盘，有1024*1024*2/512bit=4096bit= 4096/8=512Byte。

(3)文件系统初始化过程：在init.c:main()函数中调用了filesys_init();1. 在filesys_init()中，初始化了bitmap,而且对磁盘进行了格式化。

其中格式化就是创建了两个文件，一个用来管理空闲块的位置图文件，一个是根目录文件。

2.Filesys_init()中调用了free_map_init(),在free_map_init()中调用bitmap_create()创建了位图，大小依据磁盘大小。

photoshopCS4教程01

:::::《计算机基础与实训教材系列》 :::::《计算机基础与实训教材系列》系列丛书官方网站
/edu /edu :::::
1.2.6
文档窗口及状态栏
文档窗口是对图像进行浏览和编辑操作的主要场所。Photoshop CS4应 CS4应文档窗口是对图像进行浏览和编辑操作的主要场所。用程序改变了以往传统的文档窗口显示，采用了全新的选项卡式文档窗口。用程序改变了以往传统的文档窗口显示，采用了全新的选项卡式文档窗口。当用户在Photoshop中打开多幅图像时可以方便的转换图像文件窗口。中打开多幅图像时，当用户在Photoshop中打开多幅图像时，可以方便的转换图像文件窗口。打开的图像文件名称显示在选项卡上。状态栏位于文档窗口的底部，开的图像文件名称显示在选项卡上。状态栏位于文档窗口的底部，用于显示诸如当前图像的缩放比例、诸如当前图像的缩放比例、文件大小以及有关使用当前工具的简要说明等信在最左端的文本框中输入数值，然后按下Enter键息。在最左端的文本框中输入数值，然后按下Enter键，可以改变图像窗口显示比例。显示比例。
计算机基础与实训教材系列
《中文版Photoshop cs4图像处中文版Photoshop cs4图像处理实用教程》
第一章
Photoshop CS4概述 CS4概述
学习目标
Photoshop CS4是一款功能强大的图像处理软件。本章主要 CS4是一款功能强大的图像处理软件是一款功能强大的图像处理软件。介绍Photoshop CS4工作界面的使用和设置工作界面的使用和设置，介绍Photoshop CS4工作界面的使用和设置，图像查看以及软件操作环境设置等内容，以便用户可以便利、操作环境设置等内容，以便用户可以便利、高效的使用 Photoshop CS4应用程序。 CS4应用程序应用程序。

2.Pintos及实验环境简介

特点：支持：内核线程；装载和运行用户程序；文件系统。

但这些功能都只是以一种非常简单的方式实现的。

同时因为Pintos是在UNIX下用C语言编写出来的，因此其开发环境也应为类UNIX系统。

当前使用较多的是Linux系统，Linux发行版可自由选择，我们的实验环境使用的是Ubuntu12。

Pintos, Bochs, UnuntuPintosBochs Ubuntu运行运行开发(修改/编译/调试)Pintos 安装手册演示实验系统用户(xd)密码：123456 root用户密码：654321Pintos中一共有4个ProjectProject1: ThreadsAlarm Clock; Priority Scheduling; Advanced Scheduler Project2: User ProgramsProcess Termination Messages; Argument Passing; SystemCalls; Denying Writes to ExecutablesProject3: Virtual MemoryPaging; Stack Growth; Memory Mapped Files; AccessingUser MemoryProject4: File SystemsIndexed and Extensible Files; Subdirectories; Buffer Cache;Synchronization实验过程Step1通过讲解、阅读文献理解基本原理和任务Step2设计方案，并修改Pintos源代码Step3编译，调试，测试Step4验收，撰写报告下载地址：/07au-cs140/pintos/pintos.tar.gz打开../pintos/src/，你会看到如下目录树：threads/ : 基本内核代码、线程调度的代码(project1相关)userprog/ : 用户进程载入(project2相关)vm/ : 虚拟内存相关代码，基本上是一个空目录(project3相关) filesys/ : 基本文件系统代码(project4相关)devices/ : I/O设备接口: 键盘，定时器，磁盘等(project1现相关)lib/ : C库函数一个子集的实现lib/kernel/：一些仅能在Pintos内核中包含的C库函数lib/user/ : 一些仅能在Pintos用户程序中包含的C库函数tests/ : 测试代码（make check用的）examples/ : project2中的用户程序的示例misc/, utils/: These files may come in handy if you decide to try working with Pintos on your own machine. Otherwise, you can ignore them.。

实验报告环境或设备

实验报告环境或设备1. 实验目的本实验的目的是介绍实验所需的环境或设备，说明其特点和用途。

通过本实验报告，读者可以了解如何设置和配置实验环境，以及对实验所涉及设备的基本了解。

2. 实验内容本次实验所涉及的环境和设备如下：- 操作系统：Windows 10- 开发软件：Visual Studio Code- 编程语言：Python 3.x- 目标设备：Raspberry Pi 4 Model B- 传感器：DHT11 温湿度传感器- 连接线：杜邦线3. 环境介绍3.1 操作系统本次实验使用的操作系统为Windows 10。

Windows 10是微软公司推出的最新一代Windows操作系统，具有稳定性高、易用性强、兼容性好等特点。

在实验中，我们将使用Windows 10作为开发和运行环境。

3.2 开发软件本次实验使用的开发软件为Visual Studio Code。

Visual Studio Code是一款轻量级且强大的文本编辑器，支持多种编程语言和开发环境。

它具有代码智能提示、内置终端、调试功能等特点，方便开发者进行代码编写和调试。

3.3 编程语言本次实验使用的编程语言为Python 3.x。

Python是一种简单易学、功能强大的高级编程语言，广泛应用于科学计算、数据处理、人工智能等领域。

它具有简洁的语法、丰富的标准库和强大的第三方库支持，非常适合进行快速开发和原型验证。

4. 设备介绍4.1 目标设备本次实验使用的目标设备是Raspberry Pi 4 Model B。

Raspberry Pi是一款小型的单板计算机，由英国的Raspberry Pi基金会开发。

它具有低功耗、体积小、价格低廉等特点，适合用于嵌入式系统开发和学习实验。

Raspberry Pi 4 Model B是Raspberry Pi系列的最新一代产品，具有更强的处理能力和更多的扩展接口。

它采用了64位的ARM架构处理器，内置2GB/4GB/8GB的内存，支持最新的无线网络和蓝牙技术，可通过HDMI输出高清视频信号。

开题报告(基于Protel DXP设计四层印制电路板)演示文稿课件

在PCB设计过程中，可以不生成网络表，直接通过单击原理图编辑器的PCB设计同步器按钮 (Design\update PCB) ，直接实现网络和元件的装入；同样PCB电路板设计过程中，单击网络表导入按钮(Design＼update Schematics)，实现原理设计图网络和元件的装入和更新。
开题报告
基于Protel DXP设计四层印制电路板 2011年3月14日
课题研究的目的和意义
•
PCB（Printed Circuit Board，印制电路
板）是当代电子组件中最活跃的产业，其行业
增长速度一般都高于电子组件产业3个百分点
左右。根据各因素分析，2007年仍将保持较
快增长，需求升级与企业转移是推动行业发展
• [4] 赵建领.《Protel 99SE设计宝典》.北京：电子工业出版社，2009
• [5] 田未东《印制板技术发展与展望》.广东：东莞天扬电子有限公司.2006
• [6] Altium Ltd 《Altium PCB tool eyes impedence》 Electronic Engineering Times
将项目管理方式、原理图和PCB图的双向同步
技术、多通道设计、拓朴自动布线以及电路仿
真等技术结合在一起，为电路设计提供了强大
的支持。与较早的版本——Protel99相比，
Protel DXP 2004不仅在外观上显得更加豪华、
人性化，而且极大地强化了电路设计的同步化，
同时整合了VHDL和FPGA设计系统，其功能
课题研究的必要性
• 集成电路（IC）等组件的集成度急速发展，迫使PCB向高密度化发展。从目前情况来，PCB高密度化还跟不上IC 集成度的发展。

四位电子密码锁设计剖析

1 总体方案设计
1.1 方案论证
方案一：采用数字电路控制。利用数字逻辑电路，实现对锁的电子控制，突破了传统的机械锁的单一性、保密性低、易撬性的缺点，数字电子密码锁具有保密性高、使用灵活性好、安全系数高的优点。虽然采用数字密码锁电路的好处是设计简单，但是由于其实纯电路实际，在系统运行时，延时会比较严重。
通过数字密码锁系统结构的分析，我们知道通用的数字密码锁主要由八个部模块组
成：分频模块、键盘扫描模块、比较模块、计数模块、寄存模块、存储模块、显示模块和
控制模块。根据系统流程图的设计以及各个模块之间的逻辑关系将得到系统总体框图
,如
图 3.2 所示。
3
高级电子线路实验报告用纸
第 4 页共3页
比较结果寄存
方案三：利用 FPGA设计数字密码锁。 FPGA即现场可编程门阵列，它是在 PAL、GAL、 EPLD等可编程器件的基础上进一步发展的产物，是一种超大规模集成电路，具有对电路可重配置能力。通常 FPGA都有着上万次的重写次数，也就是说现在的硬件设计和软件设计一样灵活、方便。相对于基于单片机技术的电子密码锁，用 FPGA器件来构成系统，可
显示器
4X4 键盘
比较器存储器
计数器
控制器
分频
键盘扫描
图 3.2 数字电子密码锁系统总体框图
键盘扫描模块：设定数字键 0—9，以及功能键；分频模块：设定系统时钟 CLK的频率，对其分频，分别作为按键检测时钟和 LED控制器扫描时钟；密码计数模块：统计所输密码位数；比较器模块：比较所输两数是否相等；比较结果寄存器模块：存储比较器模块的结果；存储模块：存储所设置的密码；显示模块：显示所输数字；控制模块：根据分析的数字密码结果，控制单元的算法。

windows程序设计实验报告

四川师范大学计科学院实验报告册院系名称：计算机科学学院课程名称：Windows程序设计实验学期2013 年至2014 年第二学期专业班级：软件工程12级4班姓名：何定宇学号：2012110409指导教师：冯朝胜实验最终成绩：实验报告须知1．学生填写实验报告应按规范填写，填写格式见由任课老师给出的实验报告样本；2．学生应填写的内容包括：封面相关栏目、第一页中‘本学期（年）开设实验课程情况一览表’中的实验名称、学时数；每次报告中的实验性质、同组人姓名、实验日期、以及实验报告中的一至五项；3．教师填写内容为：实验评价、每次报告成绩、第一页中‘本学期（年）开设实验课程情况一览表’中成绩、及封面的实验最终成绩；4．学生实验结束后，教师应对学生实验结果进行核实，学生方可离开实验室。

5、实验成绩等级分为（90－100分）优，（80－89分）良，(70-79分)中，（60－69分）及格，（59分）不及格。

6．本实验册应妥善保管，本课程实验结束后应交回实验室。

本学期（年）开设实验课程情况一览表实验报告（一）实验报告（二）}return 0;}// Mesage handler for about box.LRESULT CALLBACK About(HWND hDlg, UINT message, WPARAM wParam, LPARAM lParam){switch (message){case WM_INITDIALOG:return TRUE;case WM_COMMAND:if (LOWORD(wParam) == IDOK || LOWORD(wParam) == IDCANCEL){EndDialog(hDlg, LOWORD(wParam));return TRUE;}break;}return FALSE;}五、实验结果的分析与评价实验报告（三）实验报告（四）实验名称文本的输出方法与字体设置同组人姓名实验性质□基本操作□验证性□综合性□设计性实验日期实验成绩教师评价：实验预习□实验操作□实验结果□实验报告□其它□教师签名：return FALSE;}while (::GetMessage(&Message, 0, 0, 0)){::TranslateMessage(&Message);::DispatchMessage(&Message);}return Message.wParam;}五、实验结果的分析与评价实验报告（五）ShowWindow (hwnd, iCmdShow);UpdateWindow (hwnd);return TRUE;}五、实验结果的分析与评价实验报告（六）实验名称鼠标消息的响应实验同组人姓名实验性质□基本操作□验证性□综合性□设计性实验日期实验成绩教师评价：实验预习□实验操作□实验结果□实验报告□其它□教师签名：一、实验目的及要求理解Windows程序响应鼠标操作的原理，熟悉鼠标消息的响应编程。

pintos pro 项目用户程序

Pintos project2作者：西安电子科技大学王永刚这个项目将使pintos可以加载并执行用户程序，并且为用户程序提供系统调用。

Project2 需要完成的的任务有四个：Task1 Process Termination Messages进程终止信息Task2 Argument Passing 参数传递Task3 System Calls 系统调用Task4 Denying Writes to Executables不能写入可执行文件Task1: Process Termination Messages进程终止信息要求：1.在进程结束时输出退出代码(就是main函数的返回值，或者异常退出代码。

注意：用户进程结束时输入退出代码，核心线程返回时不输入。

输出格式被规定如下：printf (“%s: exit(%d)\n”,..);实现方法：1.既然要打印返回值，就得用一个变量保存返回值，于是在struct thread 结构中加入一个变量回保存返回值：int ret;在init_thread()函数中初始化为0（这里可以不用初始化）。

2.在线程退出里要保存其返回值到ret中，这个将在系统调用里的exit函数中保存，这里先不考虑。

在什么地方加入printf()呢？每个线程结束后，都要调用thread_exit()函数，如果是加载了用户进程，在thread_exit()函数中还会调用process_exit()函数，在process_exit()函数中，如果是用户进程，那么其页表一定不为NULL,而核心进程页表一定为NULL,即只有用户进程退出时if(pd!=NULL){ }就会成立，所以在大括号中加入:printf (“%s: exit(%d)\n”,cur->name,cur->ret);其中cur=thread_current();即当前线程的struct thread指针。

TASK1 OK…TASK2 Argument Passing 参数传递要求：1.分离从命令行传入的文件名和各个参数。

DXP2004实训报告

实训报告科目：PCB设计与布板技术实训项目：班别：姓名：学号：系别：专业：指导老师：一、绘制电路图二、元器件参数对应封装选择及说明本次设计元器件的参数及封装如下：上表列出的是电路图所需要元器件的所有封装，其中C1和C3都选择了CAPPR2-5x6.8型号的封装，其他的电容封装都选择了RAD-0.1型号的封装，DS1到DS56都选择了CAPPR2-5x6.8型号的封装，这可以看出不同的元器件可以用相同的封装，对于各种元器件的封装，我们要选择恰当，才能更好的布局，元器件的封装的选择不仅影响布局而且还影响布线，从而影响整个PCB板的设计，所以在选择封装时要慎重考虑好影响整个PCB板的主要因素，为制作良好的PCB 板做铺垫。

三、ERC与网络表ERC电路规则检查没有错误，所以整个电路图是没有错；网络表是检查电路图有没有封装和漏接线的工具，生成网络表如下图所示：[U2DIP-8NE555N][U1DIP-14SN74LS164N][RP1RP1RPot ][R12AXIAL-0.4Res2][R11AXIAL-0.4Res2][R10AXIAL-0.4Res2][R9AXIAL-0.4Res2][R8AXIAL-0.4Res2][R7AXIAL-0.4Res2][R6AXIAL-0.4Res2][R5AXIAL-0.4Res2][R4AXIAL-0.4Res2][R3AXIAL-0.4Res2][R2AXIAL-0.4Res2][R1AXIAL-0.4Res2][Q8SFM-T3/A4. 7VNPN][Q7SFM-T3/A4. 7VNPN][Q5SFM-T3/A4. 7VNPN][Q4SFM-T3/A4. 7VNPN][Q3SFM-T3/A4. 7VNPN ][Q2SFM-T3/A4.7VNPN][Q1SFM-T3/A4.7VNPN][DS56CAPPR2-5x6.8LED0][DS55CAPPR2-5x6.8LED0][DS54CAPPR2-5x6.8LED0][DS53CAPPR2-5x6.8LED0][DS52CAPPR2-5x6.8LED0][DS51CAPPR2-5x6.8LED0][DS50CAPPR2-5x6.8LED0][DS49CAPPR2-5x6.8LED0][DS48CAPPR2-5x6.8LED0][DS47CAPPR2-5x6.8LED0][DS46CAPPR2-5x6.8LED0][DS45CAPPR2-5x6.8LED0][DS44CAPPR2-5x6.8LED0][DS43CAPPR2-5x6.8LED0][DS42CAPPR2-5x6.8LED0][DS41CAPPR2-5x6.8LED0][DS40CAPPR2-5x6.8LED0][DS39CAPPR2-5x6.8LED0][DS38CAPPR2-5x6.8LED0][DS37CAPPR2-5x6.8LED0][DS36CAPPR2-5x6.8LED0][DS35CAPPR2-5x6.8LED0][DS34CAPPR2-5x6.8LED0][DS33 CAPPR2-5x6 .8LED0][DS32 CAPPR2-5x6 .8LED0][DS31 CAPPR2-5x6 .8LED0][DS30 CAPPR2-5x6 .8LED0][DS29 CAPPR2-5x6.8LED0][DS28CAPPR2-5x6.8LED0][DS27CAPPR2-5x6.8LED0][DS26CAPPR2-5x6.8LED0][DS25CAPPR2-5x6.8LED0][DS24CAPPR2-5x6.8LED0][DS23CAPPR2-5x6.8LED0][DS22CAPPR2-5x6.8LED0][DS21CAPPR2-5x6.8LED0][DS20CAPPR2-5x6.8LED0][DS19CAPPR2-5x6.8LED0][DS18CAPPR2-5x6.8LED0][DS17CAPPR2-5x6.8LED0][DS16CAPPR2-5x6.8LED0][DS15CAPPR2-5x6.8LED0][DS14CAPPR2-5x6.8LED0][DS13CAPPR2-5x6.8LED0][DS12CAPPR2-5x6.8LED0][DS11CAPPR2-5x6.8LED0][DS10CAPPR2-5x6.8LED0][DS9CAPPR2-5x6.8LED0][DS8CAPPR2-5x6.8LED0][DS7CAPPR2-5x6.8LED0][DS6CAPPR2-5x6.8LED0][DS5CAPPR2-5x6.8LED0][DS4 CAPPR2-5x6 .8LED0][DS3 CAPPR2-5x6 .8LED0][DS2 CAPPR2-5x6 .8LED0][DS1 CAPPR2-5x6 .8LED0][C1CAPPR2-5x6 .8Cap Pol2 ][Q6SFM-T3/A4.7VNPN](+5VR10-2R11-2U1-1U1-2U1-14U2-4U2-8)(NetR12_2R12-2U1-8)(NetR12_1R12-1U2-3)(NetR11_1U2-7R11-1RP1-1)(NetR8_2R9-1R8-2)(NetR8_1R8-1U1-13)(NetR7_1R7-1U1-12)(NetR6_1R6-1U1-11)(NetR5_1R5-1U1-10)(NetR4_2R4-2U1-6)(NetR3_2R3-2U1-5)(NetR2_2R2-2U1-4)(NetR1_2R1-2U1-3)(NetQ8_2Q8-2R9-2)(NetQ8_1Q8-1R10-1U1-9)(NetQ7_2R7-2Q7-2)(NetQ6_2Q6-2R6-2)(NetQ5_2R5-2Q5-2)(NetQ4_2R4-1Q4-2)(NetQ3_2R3-1Q3-2)(NetQ2_2R2-1Q2-2)(NetQ1_2R1-1Q1-2)(NetDS55_1DS55-1DS56-2)(NetDS54_1DS54-1DS55-2)(NetDS53_1DS53-1DS54-2)(NetDS50_1DS51-2DS50-1)(NetDS49_2DS49-2DS53-2Q7-1)(NetDS49_1DS49-1DS50-2)(NetDS47_1DS47-1DS48-2)(NetDS46_1DS46-1DS47-2)(NetDS45_1DS45-1DS46-2)(NetDS43_1DS43-1DS44-2)(NetDS42_1DS42-1DS43-2)(NetDS41_2Q6-1DS41-2DS45-2)(NetDS41_1DS41-1DS42-2)(NetDS39_1DS39-1DS40-2)(NetDS38_1DS38-1DS39-2)(NetDS37_1DS37-1DS38-2)(NetDS35_1DS35-1DS36-2)(NetDS34_1DS34-1DS35-2)(NetDS33_2 Q5-1DS33-2DS37-2)(NetDS33_1 DS33-1DS34-2)(NetDS31_1 DS31-1DS32-2)(NetDS30_1 DS30-1DS31-2)(NetDS29_1 DS29-1DS30-2)(NetDS27_1 DS27-1DS28-2)( NetDS26_1DS26-1DS27-2)(NetDS25_2Q4-1DS25-2DS29-2)(NetDS25_1DS25-1DS26-2)(NetDS23_1DS23-1DS24-2)(NetDS22_1DS22-1DS23-2)(NetDS21_1DS21-1DS22-2)(NetDS19_1DS19-1DS20-2)(NetDS18_1DS18-1DS19-2)(NetDS17_2Q3-1DS17-2DS21-2)(NetDS17_1DS17-1DS18-2)(NetDS15_1DS15-1DS16-2)(NetDS14_1DS14-1DS15-2)(NetDS13_1DS13-1DS14-2)(NetDS11_1DS11-1DS12-2)(NetDS10_1DS10-1DS11-2)(NetDS9_2Q2-1DS9-2DS13-2)(NetDS9_1DS9-1DS10-2)(NetDS7_1DS7-1DS8-2)(NetDS6_1DS6-1DS7-2)(NetDS5_1DS5-1DS6-2)(NetDS3_1DS3-1DS4-2)(NetDS2_1DS2-1DS3-2)(NetDS1_2Q1-1DS1-2DS5-2)(NetDS1_1DS1-1DS2-2)(NetC1_1C1-1U2-6U2-2RP1-2RP1-3)(GNDQ6-3C1-2Q8-3U2-1U1-7Q5-3Q1-3Q2-3Q3-3Q4-3Q7-3)(+12VDS52-1DS4-1DS8-1DS12-1DS16-1DS20-1DS24-1DS28-1DS32-1DS36-1DS40-1DS44-1DS48-1DS56-1)(NetDS51_1DS52-2DS51-1)四、PCB板制作与工艺设计1、画电路图2、生成网络表3、布局4、布线5、覆铜6、画PCB板尺寸7、设计规则检查五、各种报表的生成1、DRC规则表Protel Design System Design Rule CheckPCB File : \PCB\J\²ÊµÆ¿ØÖÆµçÂ·\PCB1.PcbDocDate : 2013/5/27Time : 19:37:19Processing Rule : Width Constraint (Min=60mil) (Max=100mil) (Preferred=60mil) (InNet('+12V'))Rule Violations :0Processing Rule : Width Constraint (Min=60mil) (Max=100mil) (Preferred=60mil) (InNet('GND'))Rule Violations :0Processing Rule : Width Constraint (Min=60mil) (Max=100mil) (Preferred=60mil) (InNet('+5V'))Rule Violations :0Processing Rule : Hole Size Constraint (Min=1mil) (Max=500mil) (All)Rule Violations :0Processing Rule : Height Constraint (Min=0mil) (Max=1000mil) (Prefered=500mil) (All)Rule Violations :0Processing Rule : Width Constraint (Min=30mil) (Max=50mil) (Preferred=40mil) (All)Rule Violations :0Processing Rule : Clearance Constraint (Gap=15mil) (All),(All)Rule Violations :0Processing Rule : Broken-Net Constraint ( (All) )Rule Violations :0Processing Rule : Short-Circuit Constraint (Allowed=No) (All),(All) Rule Violations :0Violations Detected : 0Time Elapsed : 00:00:00六、PCB各层面输出与打印顶层:底层:各层叠印效果：丝印层：3D效果图七、总结实训就是实践，一周的PCB实训使我们更加对Protel2004软件能更加熟悉。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Project 4 FileSystem作者：西安电子科技大学王永刚文件系统是操作系统的五大功能模块之一，主要实现操作系统对程序、数据、设备等的管理。

一、当前pintos文件系统的功能当前pintos文件系统已经实现了基本的文件创建删除功能。

文件是固定大小，连续存放的。

文件在磁盘的存储方式：每个文件都有一个disk_inode存放在磁盘的一个扇区上，其结构如下：struct inode_disk{block_sector_t start; 位图文件大小显然与磁盘大小有关，用一个位表示一个扇区是否被分配，一个扇区512字节，一个扇区作为一个物理块，创建一个2M的磁盘，有1024*1024*2/512bit=4096bit= 4096/8=512Byte。

文件系统初始化过程：在:main()函数中调用了filesys_init();1. 在filesys_init()中，初始化了bitmap,而且对磁盘进行了格式化。

其中格式化就是创建了两个文件，一个用来管理空闲块的位置图文件，一个是根目录文件。

()中调用了free_map_init(),在free_map_init()中调用bitmap_create()创建了位图，大小依据磁盘大小。

而且标记了0 1两个扇区为已经分配，作为free_map_file的disk_inode空间和根目录文件的disk_inode空间。

此时free_map只是在内存中。

()中又调用了do_format()在do_format()中：调用了free_map_create()，创建了free_map_file,即一个文件，其disk_inode 已经在上面分配了，再分配文件大小即可，这是由调用inode_create函数来实现的。

创建这个文件时显然需要分配磁盘空闲块，就从在内存中的free_map位图中分配就可以。

文件创建好了之后，打开文件，把内存中的位图free_map写到磁盘上，这是调用bitmap_write()实现的，本质还是用file_write()实现的。

File_write()是通过inode_write_at()写磁盘的。

在do_format()中还创建根目录文件，ROOT_DIR_SECTOR已经标记了，分配文件所需要的空间就行了。

4. Filesys_init()调用了free_map_open()把free_map读入内存。

其实就是打开上面创建的free_map 文件，读数据入内存。

直到系统关闭时才将free_map写回到磁盘上。

首先在内存中建立了磁盘的位图，标记了根目录和free_map本身的disk_inode结构扇区。

上面的内存free_map一建立就保证创建文件时可以分配磁盘空间了。

而inode_create()中就需要调用free_map_allocate()来获取空闲物理块。

如果不格式化，则以前必然格式化过，直接读入free_map就行。

目录创建过程。

Pintos原来已经实现了创建目录的功能，但是只创建根目录，而且根目录只能包含16个文件，即16个dir_entry结构。

目录本质也是一个文件，根目录是特殊的文件，在中有宏定义：#define ROOT_DIR_SECTOR 1.在ROOT_DIR_SECTOR中，也就是第1个扇区中存放了根目录的disk_inode.上面已经提到了，在格式化时创建了根目录。

文件打开过程。

调用filesys_open().每个打开的文件在内在都维护了一个唯一的数据结构inode(为了与disk_inode区别，这个叫memory inode).以下是memory inode结构：Struct inode{Struct list_elem elem;Block_sector_t sector;Int open_cnt;Bool removed;Int deny_write_cnt;Struct inode_disk data;};打开一个文件显然就是在内存中创建一个inode结构，其中struct inode_disk data保存了该文件对应的磁盘中的inode. 如果此文件已经打开了，则只需要增加open_cnt的值，不用再创建一个inode. 这些inode通过一个链表链结到一起的，在filesys_init()中初始化了这个链表。

具体过程：调用filesys_open(const char filename); 首先打开根目录，然后在根目录中依据filename查找文件。

如果找到了，也就是找到了此文件对应的struct dir_entry结构，里面记录了文件disk_inode, disk_inode中记录文件数据起始位置和文件大小，这就可以读写文件了。

当然，还需要建立文件对应的memory inode.其中data就是此文件的disk_inode.通过filesys_open()只能得到文件的inode. 如果此文件是普通文件，则调用fileopen(inode)把inode 包装成struct file结构;如果是目录就调用dir_open把inode包装成struct dir.Struct file结构如下：Struct file{Struct inode *inode;Off_t pos;Bool deny_write;};文件的创建过程.创建一个文件要有文件名和文件大小，每一个文件在磁盘中都有一个struct disk_inode结构，每个文件和目录都要在一个目录下，在目录文件中，struct dir_entry中记录了每个该目录下的文件的文件名，以及每个文件disk_inode所在扇区号。

具体是通过调用filesys_create(const char *name,off_t initial_size)实现的.首先调用struct dir *dir =dir_open_root()打开根目录。

以下struct dir结构。

Struct dir{Struct inode *inode;Off_t pos｝; 本质就是一个文件，读写目录与读写普通文件没有区别。

然后调用free_map_allocate分配一个扇区sector作为新文件的disk_inode.再调用inode_create(sector,initial_size)分配文件所需要磁盘空间，分配的空间是连续的扇区。

最后创建一个struct dir_entry结构，把文件名和其sector填入其中，在目录中找一个位置放入就可以了。

文件的读写。

调用filesys_open()打开文件，这就得到了struct file结构，如下：些结构记录了当前文件指针位置pos。

File_read() file_write()分配是通过inode_read_at()和inode_write_at()实现的。

对disk_inode的改进当前pintos文件系统限制很大。

文件需要连续存储，这会导致大量磁盘碎片。

文件大小固定，不能动态增长文件，只有一个目录。

这里主要把连续存储方式改为了linux中三级索引结构，而且可以动态增长文件，可以创建子目录。

三级索引结构：0—数据块扇区号。

12是一级索引 13是二级索引 14 是三级索引如果一个物理块是512字节每个物理块中用四字节直接块：12*512=6K一级索引：128*512=64K 二级索引：128*128*512=8M 三级索引：128*128*128*512=1GB 总大小1GB8M72K通过修改struct disk_inode 结构来实现三级索引结构。

修改过的disk_inode Struct inode_disk {Off_t length; 改变了disk_inode, 自然要从inode_create 开始入手。

代码见附录。

因为要区分目录和普通文件，所以对原来的inode_create进行了扩展，改为了boolinode_create_ex (block_sector_t sector, off_t length,uint32_t isdir);增加了isdir参数。

重新定义了一个函数：bool inode_create(block_sector_t sector,off_t length){return inode_create_ex(sector,length,0);}用这个来代替原来的inode_create。

Inode_create执行时文件的disk_inode已经分配了，只需要分配文件数据空间，这里并不从free_map中分配空间,只是简单的把索引初始化为0。

新创建的文件内容应为全0，所以调用了inode_write_at()来把文件内容写为全0;在写的过程中如果发现空间未分配，则会分配。

读写文件读写文件时会给出文件指针偏移offset和要读写的大小。

需要根据offset来确定要读写的扇区，通过上面的公式可以计算出扇区号。

计算代码见附录。

定义如下结构：struct PosInfo{uint16_t lev; };根据offset可以计算出offset在几级索引中----lev最后的数据块中的偏移-------off举例：如果offset=215364 size=865 buff=…要从文件215364字节处读取865字节到buff中。

经计算：Lev=2Sn[0]=0 blocks[15]Np[0]=13Sn[1]=0Np[1]=2Sn[2]=0Np[2]=24由np[0]=13可以通过读取扇区blocks[np[0]]到缓冲区arr[512]中去此时arr[]中就是一级索引块Arr[np[1]]就是二级索引块的扇区号，由此又可以把二级索引块读入到arr[]中。

此时arr[]就是二级索引块，Arr[np[2]]就是文件数据块的扇区号了，把数据块读入到arr[]中就可以对数据进行读写了。

这个扇区读写完毕之后，offset也向后移动了x字节，这时又需要重新确定struct PosInfo结构。

注意：写的时候，如果最后offset已经大小了文件长度，则认为扩展了文件长度，修改disk_inode 中的文件长度。

这就实现了文件的动态增长。

inode删除需要收回文件空间，显然有了struct PosInfo结构，收回空间不是难事儿。
