3NB-1300钻井泥浆泵—液力端系统的设计
10、钻井泥浆泵3NB-1300F.1600F钻井泵用户手册-(1)_
10、钻井泥浆泵3NB-1300F.1600F钻井泵用户手册-(1)3NB-1300F/1600F钻井泵用户手册G H3131-00（G）/G H3161-00（G）-S C四川宏华石油设备有限公司编制：审核：批准：目录1 安全警示 (3)2 钻井泵说明 (3)2.1 用途及适用范围 (3)2.2 钻井泵设计、制造依据的标准 (3)2.3 简要工作原理 (3)2.4 钻井泵技术参数 (5)2.5 钻井泵性能参数 (5)3 钻井泵总体结构 (7)3.1 钻井泵的总体结构 (7)3.2 3NB-1300F/1600F钻井泵的总体尺寸 (8)4 主要零部件结构说明 (9)4.1 动力端 (9)4.2 液力端 (12)5 润滑 (14)5.1飞溅润滑 (14)5.2 压力润滑 (15)6 钻井泵装置 (18)6.1 柴油机直接驱动钻井泵装置 (18)6.2 并车装置驱动钻井泵装置 (18)6.3 电动机驱动钻井泵装置 (18)7 泥浆吸入系统 (19)7.1 吸入管线 (19)7.2 吸入空气包 (19)7.3 吸入过滤器 (19)7.4 吸入管线阀门 (19)8 泥浆排出系统 (19)8.1 排出五通 (19)8.2 安全阀 (19)8.3 卸压管线 (19)9 钻井泵安装 (20)9.1 安装基础 (20)9.2 安装 (20)10 钻井泵使用和维护 (22)10.1 钻井泵运转 (23)10.2 钻井泵的维护保养 (25)11 钻井泵可能发生的故障及排除方法 (27)11.1 液力端故障及排除方法 (27)11.2 动力端故障及排除方法 (28)12 钻井泵的检修 (28)12.1 液力端拆卸 (28)12.2 液力端主要零部件装配 (30)12.3 动力端的拆卸 (31)12.4 动力端主要零部件的装配 (32)12.5排出空气包气囊的更换 (36)13 3NB-1300F/1600F钻井泵随机工具 (37)14 3NB-1300F/1600F钻井泵随机备用件 (39)15 推荐备用件清单 (40)16 单泵出厂配套范围 (43)3NB-1300F/1600F钻井泵用户手册1 安全警示●安装、操作、维修人员应经过岗位培训并考核合格，持上岗资格证上岗。
3NB-1000-1300中文使用说明书
一、概述CQ3NB —800、CQ3NB —1000A、CQ3NB —1300A、CQ3NB —1600A三缸单作用钻井泵是山东青州长青石油液压机械有限公司制造的钻井用卧式活塞泵。
设计时，将往复的基本理论与我国低海拔石油勘探地区的实际条件相结合，把结构设计的先进性和使用环境的适应性相结合，体现了“适当增长冲程长度、合理降低额定泵速、改善吸入性能、提高零件寿命”的指导思想。
具有功率大、重量轻、强度足、密封好等特点。
是具有我国自己特色的“中速”系列泵，在泥浆比重≤1.5，海拔高度≤500米、吸入管（直径250 ~ 300mm）长度2.1—3.8米范围内、常用泵速96—104冲/分工况下，可以自然吸入，吸入功率在0.9—0.95之间。
在特高泥浆比重、特高活拔地区以及吸入管超长时，和其他钻井泵一样，必须配备灌注泵。
CQ3NB —800、CQ3NB —1000A型钻井泵，与大庆—Ⅱ型钻井机配套，单泵钻进时，能在泵压160 —210大气压、排量24 —30升/秒工况下，满足2000—3000米中深井8 ½~9 ½井眼的高压喷射钻井工艺要求。
CQ3NB —1300A型钻井泵，与大庆—Ⅱ型钻机配套，单泵钻进时，能在泵压20 —24Mpa、排量28 —34升/秒工况下，满足2500~3500米深井8 ½~9 ½井眼的高压喷射钻井工艺要求。
也可以与ZJ45J钻机配套。
CQ3NB —1600A型钻井泵，与F320 —3DH钻机配套，以便逐步取代2PN —1258型双缸双作用泵，满足浅层大井眼（17 ½）和深井的高压喷射钻井工艺要求，为提高深井钻井速度创造条件。
该系列钻井泵的共同结构特征是：一、在国内钻井泵中，首先采用直立式整体锻造阀箱和锻件组焊式整体排出歧管，并采用整体锻造排出予压空气包。
余隙容积小、压力波动小、吸入效率高、密封性能好。
二、在国内钻井泵中，首先定型使用锻造直轴加偏心轮的曲柄轴结构，取代整体铸造空心曲轴结构。

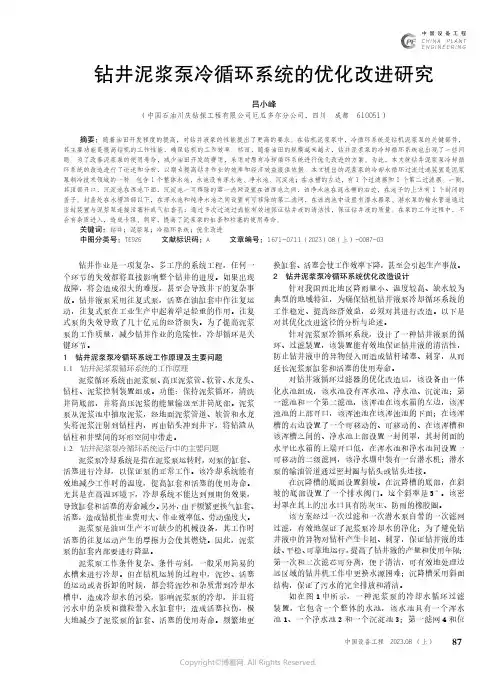

钻井泥浆泵冷循环系统的优化改进研究
钻井泥浆泵冷循环系统的优化改进研究的左侧的上部开口的浑池1，以及设置在浑水下面的沉淀池3；一可移除的第一滤网设置在沉淀和浑池1之间，该净池2位于浑池1的右边，并2的顶部设置有一个盖子21，并且该盖子的高度比该水槽的顶点低；该浑槽1和该净槽设置有一可移除的第2滤网4，该净槽中设置有一潜水101，该潜水机101的输出管线通过该盖子与该钻井筒的柱塞杆或套筒端口相连接，并将清水注入气缸套中以进行冷却。
中的净水槽占了整个洗槽的右边，从图看出，净水槽在水槽的右边，而整个水槽的底部是一个沉淀池。
在沉淀室3的底部设置一个斜坡，在斜率低的一侧的最低点上设置一个排水阀门31，该排水阀门5度。
沉淀池采用斜坡设计，容易彻底清除淤清洗时先将滤网取下，用清水冲刷沉淀池；21的安装和排出管上设置有防水、防尘的橡胶套。
避免在工作时产生的污物和污物进入净水槽。
泥浆泵冷却水循环过滤系统布置示意图改造后的新型泥浆泵的冷循环系统在工作时，采用潜水泵将净水池中的清水抽入泥浆泵的缸套中进行冷却，工作中活塞向后退时，污水会被排出；经过一次过滤，经过二次沉淀、三次过滤；通过四次滤网保证了泵内冷却水的纯度，避免了钻井液中的杂质堵塞，保证了钻井液的连续、稳定、可靠工作。
改进前后钻井泥浆泵冷循环系统对比 改进前后钻井泥浆泵冷循环系统冷却效果模拟分析为更好地改善钻井泥浆泵前、后循环的变化，采用计算机进行冷却效果的数值模拟，TRNSYS是一种能较好图3 TRNSYS 软件模拟结果图中方形部分表示改进之前的钻井液泵冷却循环，蓝色表示改进后的钻井液泵冷却循环，按照模拟软件的一致性，分散程度越低，代表性越差。
结果表明，改进后的钻井液循环系统具有较好的制冷效果。
3.2 钻井液泵改造前后冷却循环系统的比较在钻井液改造前，钻机采用喷射水泵对储罐进行水循环，频繁的高温会缩短钻机的缸套、活塞的使用寿命，提高工人的劳动强度；增加了钻机的费用，在泥可减少油缸套筒、图1 泥浆泵冷却水循环过滤系统结构示意图中国设备工程 2023.08 （上）尿素高压氨泵故障处理及操作优化策略研究。
泥浆泵动力端参数优化及设计---开题报告
毕业设计开题报告题目3NB－1300泥浆泵动力端参数优化及结构设计专业机械设计制造及其自动化班级机械设计制造2班学生隆林凡指导教师胡启国重庆交通大学2011年一.选题的理论价值和现实意义毕业设计是对我们大学四年所学知识的一个综合和应用，这既是一门必修的课程，也是对我们在大学所学知识的一种检验，更是对我们实践能力的一种提高。
做好毕业设计既是对自己能力的提高和锻炼，又可以对工程机械的发展提出一定的建议和看法，还有可能对工程机械的理论发展做出微薄的贡献。
随着改革开放的深入及中国加入世贸组织，我国石油钻井队伍“充分利用国内外两种资源、两个市场”，实施走出去的战略，进入国际钻井市场，为了满足参与国际市场的需要，中石油、中石化都在不断加大钻井设备的投入，同时加快老钻井机的更新改造和新型轻便钻井机研制步伐，加之国际市场对钻井泵的需求增大，使得钻井泵的供求矛盾更加突出，各类型钻井泵的缺口每年达200台左右。
根据2000年的统计，中国拥有钻机1000余台，占世界钻机总量的32%，其中中石油集团公司拥有702台，因此，中石油集团公司的钻机的情况基本反映了国内钻机的现状，然而国内生产钻井泵的企业由于各自产品为多年前开发，结构不尽合理，难以满足现代钻井工艺的要求，其缺点主要是①钻井泵质量大，难以适应现代轻便钻机的要求，制约钻机的移运性；②冲程短，冲次高。
钻井泵在不适合的冲次范围内工作，致使液力端寿命短；③泵压偏低，不能完全满足现代钻井工艺的需要；④结构不合理，部分强度冗余，部分刚度不足，可靠性低，难以满足钻井机高可靠性要求；⑤缸套寿命短，难以满足钻机高效率要求。
目前国内外钻井泵的主要形式仍为三缸单作用往复泵，为了适应现代钻井工艺的要求，合理降低泵的冲次，适当增加泵的冲程长度，既满足钻井过程中的排量要求，又能确保泵的自吸性能，充分发挥了泵的效能，成为今后钻井泵的设计方向。
二.泥浆泵的发展历程及分类泥浆泵是石油钻机的三大部件之一，是钻井液循环系统的关键设备。
3nb1300泥浆泵16页
3nb1300泥浆泵汰落后产能报告认为，虽然在国家宏观调控下，钢铁行业运行出现了一些积极变化，譬如，产品结构有所调整、投资过快增长势头受到抑制等，但运行中仍然存在一些不稳定的因素。
“不稳定因素”主要是指钢材价格的回升将刺激生产加速。
尽管上半年累计产量的增长幅度低于去年同期，但却呈逐月加快之势，已经出现产能过快释放的趋势；出口政策的调整短时间内将加速钢铁产品的出口，而出口过猛则不利于降低总体能耗、节约资源，同时还会引发贸易摩擦等问题。
出口政策调整后，出口将会放缓，国内市场的资源得到增加，对国内市场的钢材价格将产生一定的压力。
报告建议，为保证钢铁行业的持续发展，应贯彻落实产业政策，坚决淘汰落后的生产能力；加大节能降耗的工作力度；以兼并重组为重点，推进结构调整。
国家统计局初步核实：中国25年GDP增长.2% 国家统计局今天发布关于25年GDP初步核实数据的公告。
公告称，经初步核实，25年GDP现价总量为8385亿元，按可比价格计算，比上年增长.2%。
公告指出，根据国家统计【3nb1300泥浆泵】产品:【3nb1300泥浆泵】产品简介：NL系列泥浆泵系单级单吸立式离心泵，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。
蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好，加工工艺方便。
叶轮为三片单园弦弯叶，选用半封闭叶轮，并采用可锻铸铁、所以强度高，耐腐蚀；加工方便，通过性好，效率高。
为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
泵座中装有四只骨架油封和轴套，防止轴磨损，延长轴的使用寿命。
NL系列泥浆泵可垂直或倾斜使用，占地面积小，蜗壳需埋在工作介质中工作，容易启动，不需弓I水，旋转方向应从电机尾部看是顺时针方向工作。
总机长度备有各种规格，以便使用单位根据用途因地制宜地选用。
【3nb1300泥浆泵】型号意义：【3nb1300泥浆泵】主要用途：1、NL系列多用液下泵系单级单吸离心泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。
油气田泥浆不落地系统配置方案
油气田泥浆不落地系统配置方案一、系统整体布局1.钻井平台：在钻井平台上设置泥浆处理系统，包括泥浆分离、净化、回收等环节，确保泥浆在钻井过程中得到有效处理。
2.泥浆池：在钻井平台附近设置泥浆池，用于暂时存储处理后的泥浆，待后续处理或利用。
3.泥浆输送管道：将钻井平台与泥浆池连接，实现泥浆的输送。
4.泥浆处理设施：在泥浆池附近设置泥浆处理设施，包括固化、脱水、焚烧等，将泥浆转化为可利用资源。
二、关键技术环节1.泥浆分离技术：采用先进的泥浆分离设备，将泥浆中的固体颗粒、液体和气体分离，提高资源利用率。
2.泥浆净化技术：对分离后的液体进行处理，去除有害物质，达到排放标准。
3.泥浆回收技术：将处理后的泥浆回收利用，降低新泥浆的消耗。
4.泥浆固化技术：将处理后的泥浆进行固化，便于运输和存储。
三、具体实施步骤1.钻井平台：在钻井平台上安装泥浆处理设备，对泥浆进行初步分离和净化。
2.泥浆输送：通过输送管道将处理后的泥浆输送至泥浆池。
3.泥浆处理：在泥浆池附近对泥浆进行深度处理，包括固化、脱水、焚烧等。
4.资源利用：将处理后的泥浆转化为可利用资源，如建筑材料、燃料等。
5.环境保护：对处理过程中产生的废水、废气和废渣进行处理，确保符合环保要求。
四、效益分析1.环境效益：降低油气田钻井过程中的环境污染，保护生态环境。
2.经济效益：提高资源利用率，降低生产成本。
3.社会效益：推动绿色产业发展，提升企业形象。
4.技术效益：提升我国油气田钻井技术水平，为全球油气资源开发提供有力支持。
油气田泥浆不落地系统配置方案的实施，将有助于降低油气田钻井过程中的环境污染，提高资源利用率。
通过技术创新和精细化管理，我们有望实现油气田钻井的绿色可持续发展。
在这个过程中，我们要紧密围绕核心目标，充分发挥团队协作精神，以科技创新为动力，不断提高油气田泥浆不落地系统的处理能力和资源利用率。
相信在不久的将来，油气田钻井行业将迎来一个更加绿色、环保的新时代。
泥浆泵---毕业设计说明书[管理资料]
![泥浆泵---毕业设计说明书[管理资料]](https://img.taocdn.com/s3/m/1c15e0d54b35eefdc9d333b1.png)
绪论泵的发展历史泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。
泵主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。
水的提升对于人类生活和生产都十分重要。
古代就已有各种提水器具，例如埃及的链泵(公元前17世纪)，中国的桔槔(公元前17世纪)、辘轳(公元前11世纪)和水车(公元1世纪)。
比较著名的还有公元前三世纪，阿基米德发明的螺旋杆，可以平稳连续地将水提至几米高处，其原理仍为现代螺杆泵所利用。
公元前200年左右，古希腊工匠克特西比乌斯发明的灭火泵是一种最原始的活塞泵，已具备典型活塞泵的主要元件，但活塞泵只是在出现了蒸汽机之后才得到迅速发展。
1840～1850年，美国沃辛顿发明泵缸和蒸汽缸对置的，蒸汽直接作用的活塞泵，标志着现代活塞泵的形成。
19世纪是活塞泵发展的高潮时期，当时已用于水压机等多种机械中。
然而随着需水量的剧增，从20世纪20年代起，低速的、流量受到很大限制的活塞泵逐渐被高速的离心泵和回转泵所代替。
但是在高压小流量领域往复泵仍占有主要地位，尤其是隔膜泵、柱塞泵独具优点，应用日益增多。
回转泵的出现与工业上对液体输送的要求日益多样化有关。
早在1588年就有了关于四叶片滑片泵的记载，以后陆续出现了其他各种回转泵，但直到19世纪回转泵仍存在泄漏大、磨损大和效率低等缺点。
20世纪初，人们解决了转子润滑和密封等问题，并采用高速电动机驱动，适合较高压力、中小流量和各种粘性液体的回转泵才得到迅速发展。
回转泵的类型和适宜输送的液体种类之多为其他各类泵所不及。
利用离心力输水的想法最早出现在列奥纳多·达芬奇所作的草图中。
1689年，法国物理学家帕潘发明了四叶片叶轮的蜗壳离心泵。
但更接近于现代离心泵的，则是1818年在美国出现的具有径向直叶片、半开式双吸叶轮和蜗壳的所谓马萨诸塞泵。
1851～1875年，带有导叶的多级离心泵相继被发明，使得发展高扬程离心泵成为可能。
3NB-1300F[1].1600F使用说明书C
![3NB-1300F[1].1600F使用说明书C](https://img.taocdn.com/s3/m/dc2032e9f90f76c660371a0a.png)
同时清除键、键槽、轴头上的毛刺、凸起物，使键适用于轴和传动元件上的键槽，然 后再把键装到轴上的键槽内。
1、液缸 液缸的结构型式为直通式，用合金钢锻制而成。每个液缸里液体流速一致，使阀 总成不致受到从相邻液缸排出的正交流体的影响。阀腔尺寸符合 API 规定。 2、 缸套、活塞、卡箍 泵使用双金属缸套，内套用耐磨铸铁制造，硬度达 HRC60～65，耐磨，耐蚀，内 孔表面粗糙度低。缸套内孔直径有φ130～φ180 多种规格，与此配套的活塞也是如 此，在不同的钻井工况下，应选用不同内径的缸套活塞。 活塞由活塞芯、皮碗、压板、卡簧组成，活塞与活塞杆由圆柱面配合和密封圈密 封，并用带有防松圈的锁紧螺母压紧，紧固该螺母后既能防止螺母松动又能起到密封 的作用。 活塞杆与中间拉杆采用卡箍联接，其连接处用止口定位，以保证活塞杆与中间拉 杆在一条轴线上。 3、 缸盖法兰、缸盖、缸盖堵头 缸盖法兰通过双头螺栓与液缸相连，缸盖法兰与缸盖之间用锯齿形螺纹联接，压 紧缸盖堵头。 4、阀总成 吸入和排出阀能通用互换。阀座外锥面 1:6 锥度与液缸阀座孔内锥面配合，尺寸 按 API 7#制作。 （三）、吸入空气包与排出空气包 1、 吸入空气包 吸入空气包安装在吸入管路的一端，以便缓冲吸入脉动，提高容积效率。 2、排出空气包 排出空气包安装在排出弯管总成上（见图二所示）。排出空气包由外壳总成、气 囊、盖、压力表罩总成等组成。 空气包的容量和耐压性能均满足钻井泵的要求。空气包内应充入氮气和空气，不 允许充入氧气、氢气等易燃、易爆气体。 空气包最大预充气压力不超过 4.5MPa（650PSi），充气完后应关闭截止阀，以保 护压力表。 3、剪销安全阀 该安全阀装于排出弯管总成的任一侧（见图二所示），其作用是当泵的工作压力 超过规定值时迅速放空，以保护设备安全。在阀体上标有每级工作压力，调节压力时， 只需按所给压力把剪切销插入相应的孔内。注意：孔内只能插入一个剪切销，并应将 该阀安装在任何截止阀之前，以免在截止阀未打开以前而启动泵的情况下损坏钻井 泵。 （四）、喷淋泵总成 喷淋泵总成由喷淋泵、水箱、喷管等组成。其作用是在泵的运转过程中对缸套、 活塞进行必要的冷却与润滑，以提高缸套活塞的使用寿命。 喷淋泵为离心式泵。由小齿轮轴通过皮带轮带动（或用电动机单独驱动）。用水 作为冷却润滑液。
3NB-1000-1300中文使用说明书要点
一、概述CQ3NB —800、CQ3NB —1000A、CQ3NB —1300A、CQ3NB —1600A三缸单作用钻井泵是山东青州长青石油液压机械有限公司制造的钻井用卧式活塞泵。
设计时，将往复的基本理论与我国低海拔石油勘探地区的实际条件相结合，把结构设计的先进性和使用环境的适应性相结合，体现了“适当增长冲程长度、合理降低额定泵速、改善吸入性能、提高零件寿命”的指导思想。
具有功率大、重量轻、强度足、密封好等特点。
是具有我国自己特色的“中速”系列泵，在泥浆比重≤1.5，海拔高度≤500米、吸入管（直径250 ~ 300mm）长度2.1—3.8米范围内、常用泵速96—104冲/分工况下，可以自然吸入，吸入功率在0.9—0.95之间。
在特高泥浆比重、特高活拔地区以及吸入管超长时，和其他钻井泵一样，必须配备灌注泵。
CQ3NB —800、CQ3NB —1000A型钻井泵，与大庆—Ⅱ型钻井机配套，单泵钻进时，能在泵压160 —210大气压、排量24 —30升/秒工况下，满足2000—3000米中深井8 ½~9 ½井眼的高压喷射钻井工艺要求。
CQ3NB —1300A型钻井泵，与大庆—Ⅱ型钻机配套，单泵钻进时，能在泵压20 —24Mpa、排量28 —34升/秒工况下，满足2500~3500米深井8 ½~9 ½井眼的高压喷射钻井工艺要求。
也可以与ZJ45J钻机配套。
CQ3NB —1600A型钻井泵，与F320 —3DH钻机配套，以便逐步取代2PN —1258型双缸双作用泵，满足浅层大井眼（17 ½）和深井的高压喷射钻井工艺要求，为提高深井钻井速度创造条件。
该系列钻井泵的共同结构特征是：一、在国内钻井泵中，首先采用直立式整体锻造阀箱和锻件组焊式整体排出歧管，并采用整体锻造排出予压空气包。
余隙容积小、压力波动小、吸入效率高、密封性能好。
二、在国内钻井泵中，首先定型使用锻造直轴加偏心轮的曲柄轴结构，取代整体铸造空心曲轴结构。
机械毕业设计130BW-100型泥浆泵曲轴箱与液力端特性分析、设计论文
摘要钻探用泵是钻探设备的重要组成部分之一。
钻探用泵主要是洗孔用泵，在我国地矿部的部颁标准定为泥浆泵，泵的形式定为往复式泵。
在钻探施工中，泥浆泵担负着向孔内输送清洗液，并能使其在孔内循环的作用。
在某些特种工序中还用泥浆泵向孔内灌注水泥浆等物质。
泥浆泵是石油矿场钻井作业中的关键设备之一，它的性能、结构、可靠性、适应性、经济性以及使用寿命，直接影响着钻井质量的好坏。
泥浆泵是往复泵的一种。
本人所设计的泥浆泵是卧式三缸单作用往复式活塞泵，它是通过活塞部件的往复运动，引起密闭的工作腔室容积变化，从而形成腔室内外压力差变化，以吸入和排出液流实现能量转换的。
该卧式三缸单作用泵在生产实践中得到了广泛的应用。
关键词：泥浆泵，往复泵，钻井ABSTRACTThe drilling pump is one important part of drilling equipment. The drilling pumps are mainly used to wash hole, in our country geology and mining depart- ment proclaimed the standard decides as the mud pump, the form of the pumps designed as the reciprocating pump. In the drilling construction, the mud pump is used to transport the cleaning liquid to the hole, and make it at the hole continual recycling. Also using the mud pump in certain special working procedures to pour matter and cement mortar to the hole.A mud pump is one of the critical equipments for petroleum drilling operations, the performance, structure, reliability, suitability, cost and service life of a mud pump will directly affect the drilling operations.The mud pump is a kind of the reciprocating pump. The pump designed myself is three plunger reciprocating pump, it is through the piston part reciprocal motion, causes the airtight work cavity room volume change, thus forms the pressure of the cavity room in side and outside different, and discharges the energy by the inspiration. The successful development of the pump produces a good profit for our factory, and plays an important active role in oil field development and full use of the resources.Keyword：mud pump , reciprocating pump, drilling.第一章绪论1.1 往复泵的应用与发展往复泵是最早出现的泵类机械，曾在工业界广泛使用。
兰石3NB系列泥浆泵说明书
95
367.5 500
331
450
24.26
21.3 2
18.57
16.01 13.64 11.46
(注:机械效率 90% 容积 100%)
兰石总厂机械制造公司
使用说明书
编号：107.11-15.00.SM
3NB500C. 3NB1000C.3NB1300C.3NB1600 共 32 页
第7页
3NB1000C 钻井泵排量与压力关系表
在本说明中，所谓泵的前面，后面，左侧，右侧方向是从泵的动力 端朝向液力端观察的方向。
兰石总厂机械制造公司
使用说明
编号：107.11-1500.SM
3NB500C.3NB1000C.3NB1300C.3NB1600C 共 32 页
第4页
1.技术规范
参数
泵型号
额定输入功率
额定冲次
冲程
齿轮传动比
传动轴额定转速
φ150 160 15.68
φ140 182 17.84
排量
φ130 211 20.68
φ120 248 24.3
升/秒
φ110 295 28.91
3.48 4.47 0.26 0.22 0.195 0.169 0.144 0.121
50 193.5 263 174 237 13 11 9.75 8.45 7.2 6.05
使用说明
编号：107.11-1500.SM
3NB500C 3NB1000C 3NB1300C 3NB1600C 共 32 页
第2页
目录
1． 技术规范……………………………………….4 2． 结构特点……………………………………….10 3． 安 装……………………………………….11 4． 操 作……………………………………….13 5． 保 养……………………………………….14 6． 装配拆卸……………………………………….16 7． 储 藏……………………………………….20 8． 储藏后重新启动……………………………….20 9． 随机工具……………………………………….21 10. 所用轴承……………………………………….24 11. 主要部位的上紧力矩………………………….26
3NB1300泥浆泵参数
阀孔直径
Φ110mm
10
最大缸套直径
φ180 mm
11
吸入管直径
305 mm(12英吋)
12
排出管直径
100 mm(4英吋)
13
外形尺寸
5010（长）×1942（宽）×1918（高）
14
重量
23吨
15、当泵的机械效率为0.9，容积效率为1时排量与压力的关系如下：
缸套直径
毫米
Φ180
Φ170
Φ160
3NB1300C泵主要技术参数
一、技术参数
序号
1
型式
卧式三缸单作用往复式活塞泵
2
最大输入功率
956kw(1300马力)
3
活塞冲程
305 mm(12英吋)
4
额定冲次
120冲/分
5
齿轮传动比
3.81
6
传动轴额定转速
457转/分
7
最高工作压力
34.5Mpa(350公斤力/厘米2)
8
液缸试验压力
68.6 Mpa(700公斤力/厘米2)
Φ150
Φ140
Φ130
排量
升/秒
46.6
41.5
36.8
32.3
28.2
24.3
压力
兆帕
18.4
20.7
23.4
26.6
30.5
34.3
公斤力/厘米2
188
211
239
271
311
350
缸套直径
5¼"（133.35）
5½"（139.7）
5¾"（146.05）
6"（152.4）
3NB1300C泥浆泵液力端常见的现场故障判断与分析
3NB1300C泥浆泵液力端常见的现场故障判断与分析作者：潘俊青赵成霞杨凯来源：《科学与财富》2019年第13期摘要：本文通过对50L钻机配套的兰石产3NB1300C泥浆泵故障分析判断，讲解泥浆泵的结构与工作原理，结合生产使用过程中的典型故障原因分析，针对故障类型及时采取相应的措施，提高钻井泵使用的效率，从而提高生产时效，减少故障时间，创造良好的经济效益。
关键词：液力端；缸套；活塞；凡尔体1. 3NB1300泥浆泵液力端的结构及工作原理简介1.1 3NB1300泥浆泵液力端结构主要是直通式三缸单作用结构，直通式布置方案的流道直，液缸内余间隙小，有利于液缸吸入，而吸入充满的问题在高速的三缸单作用泵上比较突出，直通式方案的缺点是取出吸入阀座比较困难，这也给故障的判断与处理带来了困难。
液力端包括缸体、缸套、活塞、吸入阀、排出阀等部件，结构如图：1.2 3NB-1300C钻井泵工作原理活塞下行，钻井液在大气压的作用下，推开吸入阀，进入缸内，直到活塞到最低端完成钻井液的吸入过程；当活塞前行，钻井液在缸内受挤压，吸入阀在弹簧作用下关闭，当压力升高时排出阀被打开，钻井液被活塞推出，经由排出阀和排出管排出，完成排出过程。
2.钻井泵的液力端常见的几种影响钻井液压力的故障钻井泵的压力一般为钻井泵排出的钻井液压力，长期以来，一般钻井泵输送的洗井液为钻井液，由于净化系统的处理能力与钻井液的配方不同，当钻井液中含有比较多的固相或含砂较多时，钻井泵在长时间的往复式运动下，活塞与缸套，凡尔体与凡尔座之间会发生疲劳与磨损，或其它因质量问题造成的其它故障，使正在正常运转的钻井泵产生压力波动，进而影响了正常的钻井生产，特别是现在使用无线随钻仪器以来，压力的波动直接影响了信号的传输，使地面导向数据难以准确，直接危害到钻井的安全生产。
液力端常見的几种故障：（1）缸套、活塞的损坏与磨损。
缸套与活塞的损坏包括几种情况：一是正常的磨损，使配合间隙增大。
3NBB型泥浆泵说明书.doc
2001 年通过IS09001: 2000 质量体系认证3NBB260-35/10 〜7-45煤矿用泥浆泵使用说明书石家庄煤矿机械有限责任公司安全警示1、投入使用前，请务必详细阅读本说明书。
2、操作者必须经过培训合格后，方可操作，严禁非操作者开机。
3、安标配套件不得随意更换。
4、安全阀销钉应使用随机原件，材料不得随意更换。
安全阀压力应严格按参数表中各档流量对应的压力调定，严禁随意调定。
5、安全阀卸荷管路必须保障畅通不得阻塞。
6、整机严禁带负荷启动。
7、客户应根据本说明书和使用现场条件编写安全操作规则。
8、各护罩不得随意取消或挪做他用。
注：本说明书依据GB9969.1《工业产品使用说明书总则》编写3NBB260-35/10 〜7-45 型泥浆泵1、概述:3NBB26〜35/10〜7-45型煤矿用泥浆泵为卧式三缸单作用活塞泵。
冲洗液以泥浆为主，能够适应硬质合金及金刚石钻进。
由于增加了5挡变速装置，所以对各种不同地质条件、各种不同钻探工艺的特殊要求均能满足。
适用于各种煤田采掘工作面的地质中深孔钻探，也适用于冶金地质、水文地质等同行业钻探的需要。
2、型号说明3—缸数N —泥浆（工作介质）260〜35—额定流量范围（L/min ） 10〜7—额定排出压力范围（MPa 45—电机功率（kw ）3、型式与基本参数3.2基本参数活塞仃程 mm 100 缸套内径mm85 活塞每分钟往复次数 187 121 76 43 25 额定流量 L/min 260 16710660 35额定排出压力MPa710 吸水管直径①89mm① 50mm煤矿用阻燃抗静电V 带MV-274C 〜152003.1型式三缸单作用往复式活塞泵排水管直径 三角带规格型号B —泵类（电机端Li=2242mm 3根）机架端Li=2652mm 4 根）高压胶管规格型号钢丝缠绕液压橡胶软管4SP-51（用户自备）配套动力型号YBK2-225M-4配套动力功率45 KW外形尺寸（1X b x h）2910 x 1318X 981 mm重量2177 kg电机用皮带轮计算直径①275 mm泥浆泵容积效率应不低于85％、总效率应不小于72％4、结构介绍4.1 总体介绍本泵由十个部件组成，它们是：机架组、传动装置、泵体组立、安全阀组、排水装置、吸水笼头、泵底座、电机底座、大皮带轮罩、电机皮带轮罩，其中泵底座与电机底座连接在一起，其余部件安装在其上面。
1300钻井泥浆泵共8页文档
1300钻井泥浆泵划指标的，不得批准农用地转用，杜绝超计划批地、用地现象的发生，确保农用地转用不突破计划规模。
中国梳理行政执法依据八成省级部门有执法清单来自全国推行行政执法责任制工作座谈会的消息称，全国约有8%的省级行政执法部门开展了梳理执法依据工作，交出了自己的“执法清单”。
人民日报援引国务院法制办法制协调司司长青锋介绍称，自去年7月《国务院办公厅关于推行行政执法责任制的若干意见》发布以来，“执法家底”大梳理在全国各地相继展开。
据了解，北京市对行政执法依据初步梳理后，一个部门执法职能多的涉及法律法规规章多部，执法职4余项，条文上万条，梳理完的“执法清单”将很快在站上向社会公布，并建全市行政执法依据数据库。
在河南省，梳理的行政行为多达8种，除常见的行政许可、处罚、强制和征收外，还有行政给付、确认、裁决等。
北京市一季度企业景气指数显示八大行业4升4降据国家统计局北京调查总队对本市62家企业的景气调查结果显示:今年一季度，北京市企业景气指数为29.25，比上季度提高.36点，继续在“较为景气”区间呈平稳运行态势。
企业家对经济发展形势持较为乐观态度，信心指数为35.5，比上季度提高.7点。
八大行业均运行在景气区间，景气指数4升4降，其中建筑业、批发零售业、房【1300钻井泥浆泵】产品:【1300钻井泥浆泵】产品简介：NL系列泥浆泵系单级单吸立式离心泵，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。
蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好，加工工艺方便。
叶轮为三片单园弦弯叶，选用半封闭叶轮，并采用可锻铸铁、所以强度高，耐腐蚀；加工方便，通过性好，效率高。
为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
泵座中装有四只骨架油封和轴套，防止轴磨损，延长轴的使用寿命。
NL系列泥浆泵可垂直或倾斜使用，占地面积小，蜗壳需埋在工作介质中工作，容易启动，不需弓I水，旋转方向应从电机尾部看是顺时针方向工作。
钻井循环系统使用操作要求
钻井循环系统使用操作要求钻井液循环系统是由钻井泵、地面管汇、立管、水龙带、钻井液净化设备、井下钻具及钻头喷嘴等组成。
其主要作用是冲洗净化井底、携带岩屑、传递动力。
一、钻井泵钻井泵是循环系统的心脏。
主要有单缸单作用立式柱塞泵，双缸双作用卧式活塞泵，三缸单作用卧式活塞泵。
它的作用是为钻井液循环提供能量，以一定的压力和流量，将具有一定密度和粘度的钻井液输进钻具和完成整个循环过程。
（一）钻井泵的结构和工作原理钻井泵主要由液力端和动力端两大部分组成。
液力端包括缸体、缸套、活塞、吸入阀、排出阀等部件；动力端主要包括传动轴、齿轮、曲柄连杆等部件。
动图2-10 钻井泵的工作原理力机通过皮带（或链条、万向轴）带动泵的主轴旋转，再通过曲柄连杆机构使活塞移动，缸内形成负压，上水池的液体在大气压力作用下，顶开吸入阀进入缸内，直到完成吸入过程。
活塞开始向反方向移动，缸内液体受到活塞的挤压而压力升高，吸入阀被关闭，排出阀被顶开，液体被活塞推出排出阀，经排出管进入高压管汇，完成排出过程。
（二）钻井泵的类型与技术规范目前，石油钻井常用的钻井泵有三缸单作用钻井泵和双缸双作用钻井泵两大类，其技术规范见下表。
表2-12 石油钻井常用的钻井泵（三）钻井泵的使用要求1. 开泵前应检查安全阀、泵压表是否符合使用要求；各连接螺丝是否上紧，润滑油是否加够；高低压管汇各种闸门是否开关正确；皮带轮（链轮、万向轴）护罩的固定是否齐全、牢靠；冷却水（油）道是否畅通；空气包所充气体及压力是否符合要求。
2. 开泵时必须与有关操作人员联系，确认无误时才能开泵。
3. 开泵时，操作人员必须注意泵压表的压力变化，循环未正常前不许离开开关。
4. 在运转过程中，要经常检查泵压表的变化，检查泵各部位有无异常响声5. 运转中，要经常检查十字头滑板油孔及拉杆盘根冷却润滑流道是否畅通，观察拉杆盘根有无刺穿现象。
6. 开泵后若要修泵时，须摘开带泵离合器，挂标示牌或有专人监护气开头以免误操作导致事故。
钻机用泥浆泵变频一体机的设计思路
钻机用泥浆泵变频一体机的设计思路发布时间：2021-11-03T02:18:31.973Z 来源：《工程管理前沿》2021年第17期作者：苑广涛[导读] ：油气开采关系到国民经济命脉，石油钻机作为关键采掘设备多采用变频器+电动机+监控等分散系统驱动苑广涛中石化中原石油工程有限公司钻井二公司河南濮阳 457001摘要：油气开采关系到国民经济命脉，石油钻机作为关键采掘设备多采用变频器+电动机+监控等分散系统驱动，该驱动方式存在变频器及变频传输电缆产生的辐射及传导干扰难以抑制，占用空间大、变频器及电机参数匹配等难以解决的问题，从而导致油井负荷率低、电能转化率不高等问题。
本项目旨在针对油气开采中石油钻机面临的极限工况，创造性研制一系列专用的变频调速一体机（包括变电变频系统），替代传统的分体机驱动系统，填补行业空白，为我国油气开发领域提供高效且可靠的动力驱动支撑，助力行业迈向“碳中和”、“碳达峰”。
关键词：泥浆泵；变频；水冷；性能特点；技术创新引言：随着陆地油气开采高难度井的增加对钻井装备的要求越来越高,尤其是对泥浆泵的功率要求、控制精度、工作效率的要求越来越高。
目前，国内市场上钻机有JDB机械钻机、半电动LDB钻机、全电动直流钻机和全电动变频钻机为主。
一、现有钻机的类型和泥浆泵的控制方式第一种、JDB机械钻机是通过网电电机/柴油通过减速箱-皮带轮-泥浆泵的方式驱动。
第二种、LDB钻机是通过网电电机/柴油机-耦合器-链条箱-万向轴-驱动泥浆泵，应用网电供电的话需要配置高压房和低压房通过低压房的变频器（变频电机）或软起（定频电机）控制网电电机提供动力。
第三种、全电动直流钻机普遍采用CSR房的直流传动柜控制两台800KW的直流电机-皮带轮驱动泥浆泵，应用网电供电的话需要配置高压房和补偿房。
第四种、全电动交流变频钻机普遍采用VFD房+MCC房双房体，由VFD房的变频器控制两台600KW或850KW电机-皮带轮驱动泥浆泵，应用网电供电的话需配置高压房。
