全站仪坐标放样技术规范
全站仪坐标放样方法
全站仪坐标放样方法全站仪是一种用于进行测量和放样的高精度仪器，它主要用于工程测量和建筑施工中。
全站仪的坐标放样方法是一种重要的测绘技术，它可以帮助工程师和施工人员准确地确定和标记地面上的特定位置。
在进行全站仪坐标放样之前，首先需要确定一个基准点。
基准点应该是一个固定且容易识别的地点，例如建筑物的角点或其他固定结构。
全站仪的放样测量将以基准点为起点，后续的测量将根据该起点进行。
在进行放样测量时，全站仪需要被正确设置和校准。
这包括调整仪器的水平、垂直和平面方向，以确保测量的准确性。
在准备好仪器之后，可以开始实际的坐标放样工作。
全站仪的坐标放样方法往往涉及到测量和记录水平角、垂直角和斜距，并根据这些数据计算目标点的坐标。
测量时，需要保持仪器稳定，并在目标点上通过视线准确地对准。
可以使用全站仪的观测功能来测量和记录所需的数据。
一种常用的全站仪坐标放样方法是使用三角测量原理。
首先，在已知的基准点设置一个测量棒，并记录其坐标。
然后，在目标点设置另一个测量棒，并测量其水平角、垂直角和斜距。
最后，通过计算和处理这些数据，可以确定目标点的准确坐标。
在进行全站仪坐标放样时，需要注意一些因素以确保测量的准确性。
例如，需要注意避免测量时的振动和抖动，以免影响结果的精度。
此外，还应考虑天气和环境条件对测量的影响，如大风、雨水或能见度不好等。
总之，全站仪坐标放样方法是一种用于确定地面上特定位置的测绘技术。
通过正确设置和校准全站仪，并使用三角测量原理，可以进行准确的坐标测量和放样工作。
这种方法在工程测量和建筑施工中具有重要的应用价值，可以提高工作效率和准确度。
全站仪坐标放样
开机
→放样→→
→→
一下→→
确定→→
→
→→→
一下→
→
确定→→
是→
→→→一下→→确定→
0°00
没有误差），此时放样点即可定位。
如需测任意点坐标时，按两下→显示
→坐标→→
2012108
全站仪坐标放样
表示现时仪器到棱镜的实际距离，“SO.H”表示此时棱镜与放样点的距离。
数前若有“-”负号，表示镜子应再远离仪器；“+”正号表示棱镜应靠近仪器。
当DHA为零（方向没有误差），SO.H为零（距离
输入后视点X坐标输入后视点Y坐标
转动仪器精确瞄准后视点
两下（放样）输入放样点X坐标
输入站点X坐标输入测站点Y坐标
临时电话求助：88265156，139********
即可测出该点坐标输入放样点Y坐标转动仪器把--DHA后面的角度值变为
即定出放样点所在的方向。
让扶棱镜的人把棱镜架在此方向上并测距离，显示屏上“H”。
全站仪坐标放样注意事项
全站仪坐标放样注意事项

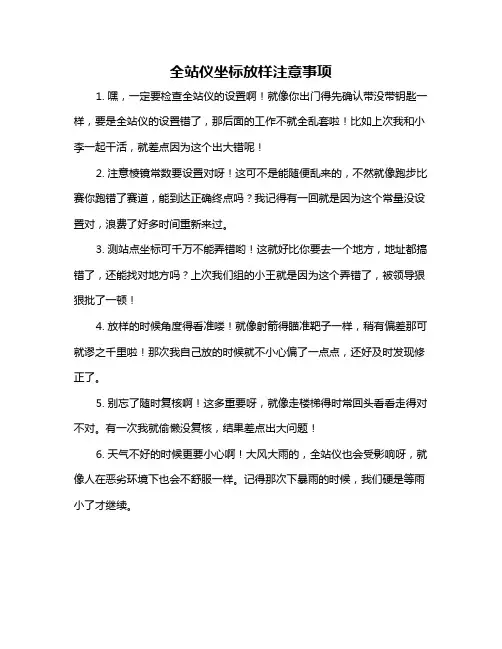

1. 嘿，一定要检查全站仪的设置啊！就像你出门得先确认带没带钥匙一样，要是全站仪的设置错了，那后面的工作不就全乱套啦！比如上次我和小李一起干活，就差点因为这个出大错呢！
2. 注意棱镜常数要设置对呀！这可不是能随便乱来的，不然就像跑步比赛你跑错了赛道，能到达正确终点吗？我记得有一回就是因为这个常量没设置对，浪费了好多时间重新来过。
3. 测站点坐标可千万不能弄错哟！这就好比你要去一个地方，地址都搞错了，还能找对地方吗？上次我们组的小王就是因为这个弄错了，被领导狠狠批了一顿！
4. 放样的时候角度得看准喽！就像射箭得瞄准靶子一样，稍有偏差那可就谬之千里啦！那次我自己放的时候就不小心偏了一点点，还好及时发现修正了。
5. 别忘了随时复核啊！这多重要呀，就像走楼梯得时常回头看看走得对不对。
有一次我就偷懒没复核，结果差点出大问题！
6. 天气不好的时候更要小心啊！大风大雨的，全站仪也会受影响呀，就像人在恶劣环境下也会不舒服一样。
记得那次下暴雨的时候，我们硬是等雨小了才继续。
7. 仪器要爱护好呀！这可是我们的宝贝，要是弄坏了可不好办了。
就像你爱惜你的手机一样，得好好对待全站仪。
我可是每次用完都小心翼翼地放好呢！
总之，全站仪坐标放样一定要认真仔细，每个环节都不能马虎！。
全站仪坐标放样
全站仪坐标放样
放样模式有两个功能，即测定放样点和利用内存中的已知坐标数据设置新点。
用于放样的坐标数据可以是内存中的点，也可以是从键盘输入的坐标。
坐标数据可通过传输电缆从计算机装入仪器内存。
NTS360R系列全站仪的内存划分为测量数据和供放样用的坐标数据。
坐标数据被存入坐标数据文件。
1．选择放样文件，可进行测站坐标数据、后视坐标数据和放样点数据的调用。
运行放样模式首先要选择一个坐标数据文件，也可以将新点测量数据存入所选定的坐标数据文件中。
当放样模式已运行时，可以按同样方法选择文件。
SOUTH
]
[[
2．设置测站点。
设置测站点的方法有如下两种：
1)利用内存中的坐标设置
2)直接键入坐标数据
例：利用内存中的坐标数据文件设置测站点
1
20.000 m
直接输入测站点坐标
0.000 m
m
3．设置后视点，确定方位角。
如下三种后视点设置方法可供选用。
1)利用内存中的坐标数据设置后视点
2)直接键入坐标数据
3)直接键入设置角
例：利用内存中的坐标数据设置后视点
m
例：直接输入后视点坐标
5
m
4．实施放样。
实施放样有两种方法可供选择
1)通过点号调用内存中的坐标值
2)直接键入坐标值
例：调用内存中的坐标值
m
m
-5.321 m
m
25.777 m 2。
全站仪放样步骤
全站仪放样步骤引言全站仪是一种高精度的测量仪器，常用于土木工程、建筑工程、道路工程等领域的放样测量。
全站仪的应用能够提高工作效率和测量精度，确保工程施工的准确性。
本文将介绍全站仪的具体放样步骤，以帮助读者更好的理解和应用该仪器。
步骤一：设立基准点在进行放样测量之前，首先需要设立一个基准点。
基准点是用来作为全站仪放样的基准参照点，其他点位的测量坐标都是相对于基准点而言的。
设立基准点时，需要选择一个稳定的地面位置，确保其不会受到工程施工的影响或移位。
步骤二：设置全站仪1.将全站仪放置在基准点附近的平稳地面上，并确保其水平仪显示为水平状态。
2.打开全站仪的电源开关，等待其自检完成。
在等待过程中，可以进行其他准备工作，如设置测量模式、选择测量单元等。
3.通过观察全站仪显示屏幕上的图像，使用仪器调节螺丝，确保视野清晰。
步骤三：设置测量参数在进行放样测量之前，需要设置一些测量参数，以确保测量的准确性和适应不同的工程需求。
1.设置测量模式：根据工程需求选择适当的测量模式，如角度测量模式、距离测量模式等。
2.设置坐标系：根据工程要求选择合适的坐标系，如直角坐标系或极坐标系。
3.设置测量单位：选择合适的测量单位，如度、米等。
4.设置仪器参考点：根据实际情况选择合适的仪器参考点，以确定测量时的水平仪参照位置。
步骤四：测量点位1.使用全站仪测量仪器自身的坐标，以确定仪器位置的初始坐标。
2.对于需要测量的点位，将全站仪对准目标点，并观察仪器显示屏幕上的图像。
通过调节仪器，使目标点位准确显示在屏幕视野中心。
3.通过仪器操作，记录目标点位的坐标数据，并进行确认。
步骤五：数据处理和导出完成测量后，将测得的数据进行处理和导出，以便后续分析和应用。
1.将全站仪连接到计算机或数据处理设备上，并将测量数据导入到相应的软件或工具中。
2.在数据处理软件中，进行数据的清理、筛选和修正等操作，确保数据的准确性和可靠性。
3.导出处理后的数据，生成相应的报告、图表或其他形式的数据输出。
全站仪的坐标放样图解(一学就会)
零星点的坐标放样（不使用文件）
1、按MENU ，进入主菜单测量模式。
2、按 LAYOUT，进入放样程序，
3、再按SKP ，略过使用文件。
4、按OOC.PT （F1 ），
5、再按NEZ ，输入测站O 点的坐标（X0 ,Y0 ,H0 ）；并在INS.HT 一栏，输入仪器高。
6、按BACKSIGHT （F2 ），再按NE/AZ ，输入后视点A 的坐标（xA , yA ）；若不知A 点坐标而已知坐标方位角，则可再按AZ ，在HR 项输入的值。
瞄准A 点，按YES 。
7、按LAYOUT （F3 ），再按NEZ ，输入待放样点B 的坐标（xB , yB,HB ）与测杆单棱镜的镜高后，
8、按 ANGLE （ F1 ）。
使用水平制动和水平微动螺旋，使显示的 dHR=0°00ˊ00"，即找到了
OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于 OB 方向上。
9、按 DIST ，进行测量，根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动，直至 dHD=0 时，立棱镜点即为 B 点的平面位置。
10、其所显示的 dZ 值即为立棱镜点处的填挖高度，。
11、按 NEXT ——反复 7 、8 、9三步，放样下一个点 C 。
全站仪图解放样
第一步
第二步
第三步
第四步
第五步
第六步
第七步
第八步
第九步
第十部
第十一步
第十二步
第十三步
第十四步
第十五步
第十六步
第十七步
第十八步
第十九步
第二十步。
全站仪坐标放样的实用教程
全站仪坐标放样的实用教程1 对中整平的操作流程同经纬仪一样2 设置测站点A 先找到放样功能的按键，点击一下B 再找到设置测站的按键，点击一下C 把测站的坐标输入进去；仪器高和棱镜高也输入进去D 输入完以后，全部再检查一遍F 找到确定按键，点击一下3 设置后视点A 先找到放样功能的按键，点击一下B 再找到设置后视的按键，点击一下C 找到坐标定后视按键，点击一下D 把后视点的坐标输入进去；输入完以后，全部再检查一遍F 找到确定按键，点击一下G 找准后视点的棱镜中心H 找到是按键，点击一下4 检验已知点是否正确A 先找到放样功能的按键，点击一下B 再找到放样的按键，点击一下C 把已知点的坐标输入进去；输入完以后，全部再检查一遍D 找到确定按键，点击一下F 再找到坐标的按键，点击一下；G 差 1/2mm说明建站已经完成，可以放心进行放样5 坐标放样A 开机以后，按下NFC键B 找到最下面一排的放样按键并点击C 找到第二排的放样按键并点击D 输入放样点的坐标，检查一遍后点击确定按键E 第一行显示的是方位角F 先把方位角跳到0°，并固定G 让拿棱镜的测量员往0°这个方向上来H 瞄准，使棱镜中心点与十字丝教学哈电重合I 按一下坐标的按键J 第二行数据是棱镜的位置与目标放样点位置的距离，箭头往下，说明棱镜要往仪器的方向移动，才会到达目标点的位置；第三行，数据是高差K 现在指挥拿棱镜的测量员继续向仪器方向移动；L 移动以后，进行瞄准，再按一下坐标键；直到第二行数据接近为0。
此时说明此时棱镜的点就是我们要放样的目标点。
M 做好标记以后，依次放样下一个目标点。
全站仪平面坐标放样总结
全站仪平面坐标放样总结全站仪平面坐标放样是现代建筑测量技术中的一种重要方法，它的应用范围非常广泛，可以用于建筑物的施工、土地测量、道路建设等领域。
本文将从全站仪平面坐标放样的基本原理、步骤和注意事项三个方面进行总结。
一、基本原理全站仪是一种高精度的测量仪器，它可以同时测量目标点的水平角度、垂直角度和斜距，并可以将所测数据转化为平面坐标系或空间坐标系。
平面坐标放样就是利用全站仪测量出目标点的平面坐标，然后根据这些坐标进行施工或设计。
二、步骤1. 设计平面图：在进行平面坐标放样前，需要先根据设计图纸绘制出建筑物或道路的平面图。
平面图上要标出所有的基准点、测量线路和目标点。
2. 布设控制点：在平面图上选定若干个基准点，并在现场进行实地测量，确定这些基准点的坐标值。
然后根据这些基准点的坐标值，布设控制点，以便后续的测量。
3. 测量目标点：利用全站仪对目标点进行测量，记录下目标点的水平角度、垂直角度和斜距等数据。
然后将这些数据转化为平面坐标，得到目标点在平面图上的坐标值。
4. 校验数据：测量完成后需要对数据进行校验，确保测量的准确性和精度。
如果发现数据有误，需要重新测量或调整仪器。
5. 绘制放样图：将测量得到的坐标值标注在平面图上，形成放样图。
放样图上要标注清楚目标点的位置和坐标值，以便后续的施工或设计。
三、注意事项1. 布设控制点时要注意基准点的选取和实地测量的精度，以确保后续测量的准确性。
2. 在测量目标点时要注意选择合适的测量方法和仪器，以确保测量的精度。
3. 对测量数据要进行校验，发现数据有误时要及时进行调整和重新测量。
4. 在绘制放样图时要注意标注清楚目标点的位置和坐标值，以便后续的施工或设计。
5. 在进行平面坐标放样时，要注意避免干扰因素对测量结果的影响，如风、震动等。
全站仪平面坐标放样是一种非常重要的测量技术，它的应用范围广泛，可以提高建筑工程的质量和效率。
在进行平面坐标放样时，需要注意各项细节，以确保测量的准确性和精度。
全站仪放样测量操作规程
全站仪放样测量操作规程
1、全站仪支架粗调平
（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；
（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。
固定三脚架，使其达稳固。
全站仪粗平结束。
2、全站仪精调平
（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为 1、2、3）中间位置，保持 1 不动，转动 2 使精平水准器的气泡位于正中心位置；
（2）、转动全站仪至精平水准器位于 1、3 中间位置，保持 1 不动，转动 3 使精平水准器的气泡位于正中心位置。
（3）转动全站仪至精平水准器位于 2、3 中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完成；否则重复（1）、（2）步骤直至精平水准器位于 2、3 中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平。
全站仪坐标法放样步骤
全站仪坐标法放样步骤包括：
1.将全站仪架设到已知点（基站点），打开仪器，转动望远镜后，打开激光器对
中，进行整平，只上下调动其中两个脚架，将圆水准器调平后再调管水准器精平。
再看对中点是否居中，如有偏差，只移动仪器，再进行调精平，反复直到对中为止。
2.然后进入仪器菜单项，选择放样测量，进入测站设置，输入测站基点坐标后，
进入后视点输入，将仪器十字丝对准后视点棱镜中心后，按确定键。
3.进入菜单项，将棱镜架设到复测点位，整平，望远镜十字丝对准棱镜中心，（看
仪器性能而定）选择坐标测量，打出坐标与现有坐标进行对比，相差不大就可以进行下一步的放样程序。
4.还是进入放样测量中的放样数据，输入我们要测定的未知点坐标进行测定，输
入坐标后按仪器显示角度方位进行调整，将棱镜移动到正确方位进行距离测量。
根据仪器上显示距离棱镜进行适当的前后调整。
5.测定出未知点位后，最好打上木桩，订上钉子，再用混泥土沿木桩四周围护好
以免松动。
以上是全站仪坐标法放样的基本步骤，仅供参考。
在实际操作中，请遵循专业人员的指导。
全站仪极坐标放样施工方法经验介绍
全站仪极坐标放样施工方法经验介绍一、前言全站仪，即全站型电子速测仪。
它是随着计算机和电子测距技术的发展，近代电子科技与光学经纬仪结合的新一代既能测角又能测距的仪器，它是在电子经纬仪的基础上增加了电子测距的功能，使得仪器不仅能够测角，而且也能测距，并且测量的距离长、时间短、精度高。
全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。
由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或称全站仪。
随着全站仪的推广和普及，极坐标的放样越来越成为众多放样方法中备受测量人员青睐的一种。
全站仪极坐标法放样技术，能准确、方便的进行平面建筑网的控制，测量精度高、速度快、操作简便、安全、实用、不受场地限制、可直接放样，避免了繁琐的计算，值得在工程建设中推广应用。
二、方法特点1.实现了全站仪与计算机的双向通讯，测量人员只需要将全站仪瞄准相应目标，点取相应的按钮即可。
避免了数据抄记、输入过程中的错误，简化了外业步骤，其数据处理快速准确、测量精度高、节省人工。
2. 能及时得出点位坐标和偏差信息，还可以结合放样点坐标进行反算，随时得出建议、纠正量，不受个人主观影响，便于操作指挥放样工作。
3.建立了控制点、放样点的数据库，能方便地进行点位坐标以及实测资料的查询、管理，其定方位角快捷。
4.仪器体积小重量轻，灵活方便，较少受到地形限制，且不易受处界因素的影响。
三、适用范围1、全站仪极坐标放样施工，适用于各种土建、道桥施工放样，距离测量等；尤其是平面、立面复杂的施工测量，更能体现其优越性。
四、施工工艺接合我公司在上海龙腾广场工程中运用全站仪极坐标放样施工的经验，我们对全站仪极坐标放样施工工艺作如下阐述：1、工艺流程利用AUTOCAD捕捉各控制点坐标→控制点位埋设→仪器安置与定向→控制点测定→坐标计算→测量成果提交→确定测量方法和线路→柱子、墙体、梁等轴线的定位放线→定位放线的质量控制2、施工过程中应注意的问题（1）施工准备按要求，对全站仪等进行检测、校验和标定，使用满足使用规范标准的测量设备，确保工程总体质量、进度。
全站仪放样测量操作规程
1. 目的为保证测绘产品的质量，确保工程测量资料的准确性，规范现场施工放样测量操作，特制定本作业指导书2. 适用范围本作业指导书是针对施工放样测量的特点和作业需要编写的，服务范围是地质钻孔、建筑、管道等实地平面位置的确定。
3. 引用文件3.1 《工程测量规范》(GB 50026-93)4.. 工作程序和要求4.1测量资料收集与放样方案制定4.1.1 测量放样前，应从合法、有效途径获取施工区已有的平面和高程控制成果资料。
4.1.2 根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，确定是否全部或部分对控制点进行检测。
4.1.3 已有控制点不能满足精度要求应重新布设控制，已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密。
4.1.4 必须按正式设计图纸、文件、修改通知进行测量放样，不得凭口头通知和未经批准的图纸放样。
4.1.5 根据规范规定和设计的精度要求并结合人员及仪器设备情况制定测量放样方案。
其内容应包括：控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备配置等。
4.2 放样前准备4.2.1 阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。
4.2.2 选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。
4.2.3 准备仪器和工具，使用的仪器必须在有效的检定周期内。
给仪器充电，检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。
4.2.4 使用有内存的全站仪时，可以提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器内存，并检查。
4.3 全站仪坐标法设站＋极坐标法放样4.3.1 在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。
如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。
全站仪坐标放样的方法及精度分析
点号 01 02 03
测量坐标
X坐标 207901.320 207917.295 207899.602 Y坐标 300562.450 300554.979 300518.020
04
05 06 07 08 09 10
207883.640
207886.644 207911.585 207896.675 207923.555 207885.444 207912.850
误差和平均中误差均在误差允许范围内，都 符合精度要求。
但是第二种方法精度更高，所以我们在放样
精度要求较高时可选用此法。
目前全站仪已成为工程测量施工过程中 不可或缺的首选测量仪器，因此,对全站仪放 样进行精度分析 ,从而制定出简捷、适用的使 用方法和操作规程是十分必要的。本文通过 对以上各种问题的实验和研究，了解全站仪 坐标放样的操作方法与放样精度，为指导今 后的施工放样工作提供依据。
mp 8m m
m限 2mp 16mm
点号 01 02 03 04 05 06 07 08 09 10
设计坐标
X坐标 207901.311 207917.287 207899.610 207883.633 207886.652 207911.582 207896.668 207923.546 207885.436 207912.856 Y坐标 300562.440 300554.970 300518.027 300525.496 300571.091 300543.286 300545.394 300569.481 300565.218 300562.185
谢谢！
全站仪坐标放样的方法 及精度分析
目录
第1章
绪论 第2章 工程放样的原理与方法 第3章 全站仪的功能与使用 第4章 全站仪坐标放样的方法与步骤
全站仪放样基本操作
全站仪基本操作及坐标放样步骤坐标放样仪器界面操作1.架设好脚架，右手抓紧仪器提手、左手托住基座取出仪器安置在控制点T1之上并对中整平，按住电池两边的弹簧卡子安上电池，按电源键2秒开机进入图2界面，该界面为仪器型号和软件版本号，在本界面只POWER键和ESC键工作。
图22．按ESC键进入工作模式，按下MENU键进入菜单模式如图3。
图33.在该模式下，选择“放样”模式所对应的按键——数字键2进入坐标放样模式如图4，键入放样文件名,该文件用于保存控制点、后视点、及放样点的坐标数据。
点击F3键对数字和字母输入法进行切换，例如输入文件名为：HBZY，输入完毕之后点击F4确认进入放样模式如图5。
图4 图54. 选择按键“1”设置测站点进入图6所示的界面，此时需要添加测站点坐标，点击“F2调用”键进入坐标添加界面如图7所示。
图6 图75．点击“F4添加”键即可添加测站点的点名和坐标，进入图8，输入测站点点名，例如点名为T1，测站点坐标为N=1000.000,E=1000.000,Z=10.000,输入完毕之后点击“F4确认”，进入图9界面。
图8 图96．点击“F4”确认测站坐标进入图10所示界面，量取仪器高，仪器高的测量方法是从测量控制点量取到仪器中心，仪器中心标志见图11仪器侧面的刻画线。
图10 图117．输入仪器高，例如1.500米后点击“F4”确认后回到图5所示界面，此时步骤1“设置测站点”已完成，点击数字键“2”设置后视点，进入图12所示界面，此时需要添加后视点坐标，点击“F2调用”键进入坐标添加界面如图7所示，点击“F4添加”键添加点名和坐标，例如点名为T2，坐标为N=800.000，E=800.000，Z=12.000，确认后进入图13所示界面，点击“F4确认”键进入图14。
图12 图138.此时不要点击“F4确定”键，需照准后视点才能点击“F4确定”。
之后回到图5所示界面。
点击数字键“3”设置放样点，将放样点的坐标添加到仪器中，方法同添加测站点坐标一样。
全站仪放样详细步骤
全站仪放样详细步骤全站仪是一种用于测量和放样工程中建筑物或其他工程物体的高级精密测量仪器。
它可以通过测量和记录地面上的各个点的坐标，实现工程布局和放样的精确性。
以下是全站仪放样的详细步骤。
1.在放样前，首先需要确定工程的测量参考点。
这些参考点通常是已知坐标的点，可以是固定在地面上的标志物或墙壁上的固定点。
2.打开全站仪，进行初始化设置。
这包括输入所用单位（通常是米或英尺）、水平仪调平以保证仪器的水平度，并且设置垂直角和水平角的单位。
3.确定放样的基准点。
基准点是放样的起点，并且通常是一个已知坐标点。
在全站仪上选择基准点，并将其设置为坐标系的原点。
4.将全站仪放置在基准点上，使用三脚架将其稳固固定。
确保仪器水平以提供准确的测量。
5.设置全站仪的角度和距离测量模式。
根据需要可选择直接距离测量、斜距测量、水平角测量或垂直角测量。
6.使用全站仪的十字线准星在测点上瞄准。
确保准星准确对准要测量的点，并使其处于准星的中心。
7.观察全站仪显示屏上的数据，并记录测量结果。
这些数据包括水平角、垂直角和距离。
8.移动全站仪到下一个测点上，重复步骤6和7，测量并记录每个点的坐标。
可以使用全站仪的数据连接功能，将测量数据直接传输到计算机上，以便后续处理。
9.当测量完成后，可以利用测点的坐标进行工程布局和放样。
根据需要，可以在工地上使用丝线、锤子和其他测量工具，按照实际尺寸的比例将测点标记在地面上。
10.在放样的过程中，需要注意测量的准确性和精度。
可以通过在同一点上进行多次测量来验证结果的一致性，并对测量数据进行检查和校正，以确保放样的精确性。
总结：全站仪放样是一项复杂而精密的工作，需要仔细的准备和执行。
通过正确设置全站仪，并遵循详细的步骤，可以实现高精度的放样测量。
在实际操作中，操作人员需要具备一定的测量技能和经验，同时也需要密切关注测量仪器的状态和地面环境的变化，以保证测量结果的可靠性和准确性。
全站仪坐标放样的方法
全站仪坐标放样的方法
全站仪坐标放样的方法主要包括以下几个步骤：
1. 建立坐标系：确定放样工程的参考坐标系，一般选择平面坐标系或地理坐标系。
2. 建立基准点：在工程现场选择合适的位置建立固定控制点，可以选择建筑物角点、地物标志、铁钉等。
通过全站仪对基准点进行测量，获取其准确的坐标值。
3. 确定放样线路：根据设计图纸确定放样线路，可以通过全站仪在现场进行标记，也可以在图纸上标注。
4. 放样测量：在每个放样点上使用全站仪进行测量，获取坐标值，并记录下来。
放样点可以根据具体情况选取，可以是临时标记点，也可以是永久性目标点。
5. 校验检查：在放样结束后，可以对放样点进行校验检查，将测得的坐标值与设计值进行对比，校验误差是否在允许范围内。
需要注意的是，在全站仪坐标放样过程中，应注意仪器的准确性和操作的规范性，尽量减少误差的产生。
同时，放样的结果也要进行保管和备份，以备后续使用。
建筑工程施工中全站仪坐标放样线步骤
建筑工程施工中全站仪坐标放样线步骤步骤一：测量现场基准点在进行坐标放样线之前，需要先测量现场的基准点。
基准点通常选取固定物或者特定设施，比如地面标志、管道井盖等。
使用全站仪对基准点进行测量，记录下其三维坐标。
步骤二：确定放样线位置根据设计图纸，确定需要进行坐标放样线的位置。
可以使用钉子或标线等方式标记出放样线的位置。
步骤三：设置全站仪在进行测量之前，需要将全站仪设置好。
首先，根据现场实际情况选择合适的位置放置全站仪。
然后，使用水平仪在水平面上调平全站仪，确保测量的准确性。
步骤四：建立坐标系根据设计要求，确定放样线的坐标系。
可以选择现场的基准点作为坐标原点，或者设置一个合适的坐标原点。
然后，使用全站仪测量其他参考点的坐标，并将其输入到仪器中。
步骤五：设定放样线起点将全站仪放置在坐标系原点或者其他确定的位置上，并将仪器对准放样线的起点。
使用全站仪的望远镜进行目标点的精确定位，并通过仪器的操作界面进行测量。
步骤六：放样线测量根据设计要求，确定放样线的长度和方向，并使用全站仪进行测量。
在放样线上依次测量出确定间距的目标点，直到放样线的末尾。
可以使用全站仪的透镜进行精确测量，并通过仪器的操作界面记录下目标点的坐标。
步骤七：检查测量结果在完成放样线的测量之后，需要对测量结果进行检查。
可以对两个相邻目标点之间的距离进行测量，并与设计要求进行对比。
如果测量结果偏差较大，需要重新进行测量。
步骤八：记录测量结果最后，将测量结果记录下来，并制作成相应的图纸或报告。
记录应包括放样线的起点、间距、终点坐标等信息，以及测量的日期和测量人员等信息。
以上就是建筑工程施工中全站仪坐标放样线的步骤。
在实际操作中，需要根据具体的施工情况和设计要求进行调整，确保测量结果的准确性和精度。
全站仪放样
全站仪放样一、全站仪放样的概念全站仪放样是一种在土建工程中广泛使用的测量方法，用于确定建筑物或工程项目的位置、尺寸和平面布置。
它通过使用全站仪等先进的测量设备，以精确的方式确定控制点的坐标，并将其用作放样的基础。
全站仪放样在土木工程领域中被广泛应用，例如土木工程、道路建设、市政工程、桥梁建设等。
二、全站仪放样的步骤全站仪放样通常包括以下几个步骤：1. 确定控制点在进行全站仪放样之前，首先需要确定一些控制点，这些控制点用于定位和校准全站仪测量数据。
通常情况下，控制点应该是稳定的、易于标记和测量的点。
一般可以选择建筑物的角点、墙面上的标志物或者地面上的固定点作为控制点。
2. 设置全站仪在确定了控制点之后，接下来需要设置全站仪。
首先，将全站仪放置在一个稳定的位置上，确保其稳定性和准确度。
然后，根据需要，使用全站仪的调节装置进行校准和调整，以确保测量数据的准确性。
3. 进行测量在设置好全站仪之后，开始进行实际的测量工作。
根据工程需求，选择合适的测量模式和参数，并使用全站仪进行测量。
根据测量的要求，可以进行水平、垂直或倾斜的测量。
在进行测量的过程中，需要确保全站仪和目标点之间的视线畅通，避免干扰或遮挡。
4. 记录和处理数据完成测量后，需要将测量数据记录下来，并进行处理。
这包括对数据进行校正和校验，以提高测量结果的准确性。
一般来说，现代的全站仪可以直接将测量数据导出到计算机上进行处理，利用测量数据处理软件进行数据分析、绘图和生成报告。
5. 放样和检查根据测量数据和工程要求，进行放样工作。
放样是根据测量数据确定建筑物或工程项目的位置、尺寸和平面布置。
放样可以通过在地面上划线或放置参考点来实现。
完成放样后，需要进行检查，以确保放样结果符合设计和工程要求。
三、全站仪放样的优势全站仪放样相对于传统的放样方法具有以下几个优势：1. 高精度全站仪具有极高的测量精度，可以达到亚毫米级别的精度，远远高于传统的测量仪器。
这使得全站仪放样的结果更加准确和可靠。
《工程测量》实验指导书：全站仪坐标放样
全站仪坐标放样（一）实验学时：2学时实验类型：验证实验要求：必做一、实验目的（一）掌握坐标反算。
（二）掌握极坐标法测设点位。
二、实验内容（一）全站仪对中、整平、建站。
（二）使用全站仪采用极坐标法测设点位。
三、实验原理、方法和手段（一）原理A，B为平面控制点，P为待测的点位，其坐标均为已知，用极坐标法测设P点。
以A 点位测站，用极坐标反算AB和AP的方位角αAB和αAP、水平角以及AP的水平距离D AP。
（二）方法、手段1.方法极坐标放样法。
2.手段利用全站仪根据坐标反算计算出两点坐标的放样数据—角度、距离进行放样。
教师现场指导、学生动手练习。
四、实验组织运行要求（一）实验要求1、以学生自主训练为主的开放模式组织教学。
以专业为对象，班级为单位分小组进行实验，由学院统一安排。
2、实验开始前，以小组为单位到测量实验室领取仪器和工具，并做好仪器使用登记工作。
领到仪器后，到指定实验地点集中，待实验指导教师作全面讲解后，方可开始实验。
3、对实验规定的各项内容，小组内每人均应轮流操作。
实验结束后，实验报告应独立完成。
4、实验应在规定时间内进行，不得无故缺席、迟到或早退；实验应在指定地点进行，不得擅自变更地点。
5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。
6、应认真听取教师的指导，实验的具体操作应按实验指导书的要求、步骤进行。
7、实验中出现仪器故障、工具损坏和丢失等情况时，必须及时向指导教师报告，不可随意自行处理。
8、实验结束时，应把观测记录交实验指导教师审阅，经教师认可后方可收拾和清理仪器、工具。
最后，将仪器、工具归还实验室。
（二）测量仪器借用规则测量仪器精密、贵重，对测量仪器的正确使用、精心爱护和科学保养，是测量工作人员必须具备的素质和应该掌握的技能，也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。
测量仪器、工具的借用必须遵守以下规则：1、每次实验前，以小组为单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015年广东工程职业技术学院
第十二届技能节
“工程测量”赛项规程
全站仪坐标放样
1.放样形式
两个已知坐标点及实地位置，使用全站仪坐标放样出其余四个待放样点。
如图
2.竞赛内容
参赛队在规定时间内按精度要求独立完成指定的全站仪坐标放样。
外业观测包括对中整平、照准后视点和四个待放样点。
3.竞赛规则
⑴各参赛队按比赛报名表中的顺序将选手分别编号为1、2、3、4号（比赛过程中不得变更），按规则要求独立完成指定坐标放样任务。
⑵放样所需的测站点、后视点、待定点由赛项执委会事先确定，赛前抽签确定各参赛队的观测点位。
⑶每位选手完成一个点位的放样，具体方案如下：
安置测站点由参赛队任意一名选手进行。
1放样点由本队1号选手独立进行仪器设置、观测，2号选手进行棱镜杆操作，3、4号选手配合进行；
2放样点由本队2号选手独立进行仪器设置、观测，3号选手进行棱镜杆操作，
1、4号选手配合进行；
3放样点由本队3号选手独立进行仪器设置、观测，4号选手进行棱镜杆操作，1、2号选手配合进行；
4放样点由本队4号选手独立进行仪器设置、观测，1号选手进行棱镜杆操作，
2、3号选手配合进行。
⑷在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。
⑸观测数据必须原始真实，严禁弄虚作假，否则取消参赛资格。
⑺观测总的规定时间为30分钟，超出规定时间将终止比赛，整个导线测量成绩按零分计。
⑻仪器操作应符合要求。
使用左盘进行放样。
⑼观测采用连续计时的方法，即观测时间为裁判宣布比赛开始（选手拿到题目）到选手将仪器装箱放回原处后结束。
竞赛一旦计时开始不能无故终止比赛。
选手在竞赛过程中不得擅自离开赛场，如有特殊情况，需经裁判员报裁判长（副裁判长）同意后作特殊处理。
竞赛过程中，选手若休息、饮水或上洗手间，一律计算在操作比赛时间内。
如果选手提前结束竞赛，应举手向裁判员示意。
竞赛终止时间由裁判员记录在案，选手提前结束比赛后不得再进行任何操作和计算，经裁判同意可提前离开赛场。
⑽观测结束后，仪器装箱收回到出发处，由裁判员量取数值记录在案。
⑾参赛选手应规范作业，注意测量安全及仪器保护，不允许妨碍或阻挡其他选手的观测。
迁站时不允许出现不顾安全的狂跑现象，必须沿水泥或沥青路面稳步前
进，不允许穿越草地。
⑿参赛选手应严格遵守赛场纪律，操作技能比赛除携带比赛必备的用具（如笔、尺、普通计算器等）外，不得带入任何技术资料和工具书。
所有通讯工具、摄像工具一律不得带入竞赛现场。
如果在比赛期间测量仪器发生非人为故障，致使比赛不能继续进行，需经裁判长（或副裁判长）确认并批准，比赛可暂停计时，待测量仪器修复或更换仪器后，比赛恢复计时或重新开始。
比赛过程中现场裁判监督仪器使用、观测、的规范性，防止出现人员、仪器安全事故，经提醒恶意不改者，现场裁判有权取消其比赛成绩。
5.评分标准
坐标放样总分值100分，其中每位队员仪器操作各10分，成果精度50分，测量时间10分。
具体标准见附件表。
表62015年广东工程职业技术学院第12届技能节
“工程测量”
全站仪坐标放样计时表
裁判签名：日期：年月日
2015年广东工程职业技术学院第12届技能节
“工程测量”
全站仪坐标放样评分表
（仪器操作部分）
说明
说明：操作规范性共20分，扣完为止。
6。
