DT仪表使用设置说明书
数字万用表(DT)使用说明书(适合初学者
数字万用表(DT9205)使用说明书(适合初学者一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等.相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半.)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压量程分辨率准确度200mV(毫伏)100μV(微伏)±(0.5%+2)2V(伏)1mV(毫伏)20V10mV200V100mV1000V1V±(0.8%+2)单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻.测量示意图所有量程的输入阻抗为10MΩ(兆欧). 1MΩ=1000000Ω(欧姆)过载保护：对于200mV量程档，能够承受的最大直流电压为250V;能够承受的最大交流电压为250Vrms.其它量程档位，能够承受的最大直流电压为250V;能够承受的最大交流电压有效值为700Vrms,1000V 的峰值.提示:正弦交流电的有效值是其峰值的0.74倍，例如220V的交流市电，其峰值为311V左右.交流电的有效值是用它的热效应规定的：311V的交流电通过负载产生的热效应=220V的直流电通过同一负载产生的热效应.2. 交流电压量程分辨率准确度200mV(毫伏) 100μV(微伏) ±(1.2%+3)2V 1mV ±(0.8%+3)20V 10mV200V 100mV700V 1V ±(1.2%+3)输入阻抗：同直流电压档频率范围: 40Hz to 400Hz ,市电为50Hz,即每秒钟振动50次过载保护: 同直流电压档显示: 交流电的有效值测量准确度的例题：在700V的档位,测一交流电源,读数为230V.考虑到测量是有误差的,问实际电压值a 应该在怎样的范围内?答:因为,700V档位的准确度指标为±(1.2%+3),这一档位没有小数显示.所以230-(1.2%*230+3)≤a≤230+(1.2%*230+3)因为1.2%*230+3=5.76,而万用表的分辨率不能感知不到1V的电压,所以化简后为225≤a≤2353.直流电流量程分辨率准确度2mA(毫安) 1μA(微安) ±(1.2%+2)20mA 10μA(微安)200mA 100μA±(1.4%+2)20A 10mA ±(2.0%+2)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量直流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.测量示意图:准确度的例题:估计被测电流有10A,选择20A量程档.准确度为±(2.0%+2).因为这一档位显示两位整数和两位小数，所以，实际电流值a的范围10-(2.0%*10+0.02)≤a≤10+(2.0%*10+0.02)即有9.78≤a≤10.224. 交流电流量程分辨率准确度2mA 1μA±(1.2%+3)20mA 10μA200mA 100μA±(1.8%+3)20A 10mA ±(3.0%+7)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量交流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.频率范围:所测交流电的频率范围限于40Hz to 400Hz.市电为50Hz显示: 交流电的有效值准确度的例题:测一个交流电流源,读数为100mA,该档位精确度标示为±(1.8%+3),该档位LCD显示有一位小数，则这个交流电流源的实际数据a,介于不等式100-(1.8%×100+0.3)≤a≤100+(1.8%×100+0.3)即97.9≤a≤102.15. 电阻量程分辨率准确度200Ω0.1Ω±(1.0%+2)2kΩ1Ω±(0.8%+2)20kΩ10Ω200kΩ100Ω2MΩ1kΩ20MΩ10kΩ±(1.2%+2)200MΩ100kΩ±(5.0%+10)开路电压:测量电阻时,万用表提供的开路电压为700mV,200MΩ档位提供的开路电压为3V.电阻测量图：准确度的例题：一个电阻用20kΩ量程测得阻值为10kΩ，它的实际电阻值a满足10-(0.8%*10+0.02)≤a≤10+(0.8%*10+0.02)化简后为09.90≤a≤10.106.电容量程分辨率准确度2nF 1pF ±(4.0%+5)20nF 10pF200nF 100pF2μF1nF20μF10nF200μF100nF2000μF1μF单位换算: 1F=1000mF ,1mF=1000μF ,1μF=1000nF ,1nF=1000pF法拉毫法微法纳法皮法常用的是微法和皮法：1F=1000000μF,1μF=1000000pF例如:测一个电容,读数为100μF,该档位精确度标示为±(4.0%+5),该档位LCD显示一位小数,则这个电容的实际容量a,介于不等式100-(4.0%×100+0.5)≤a≤100+(4.0%×100+0.5)即94.5≤a≤104.57. (交流)频率(DT9205表没有频率档)量程分辨率准确度2kHz 1Hz ±(2.0%+5)20kHz 10Hz ±(1.5%+5)过载保护:测频率时,万用表能承受的来自交流电源的最大电压为220Vrms四、使用方法：(1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池.如果显示器没有显示""，则按以下步骤操作.(2)测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤.(3)测试之前.功能开关应置于你所需要的量程.4-1 直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔.2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上.两个连接图如下注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4.当测量高电压时,要格外注意避免触电.4-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.注意:1.参看直流电压注意1.2. 4.2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4-3直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A 的电流时，红表笔插入20A插孔.2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.注意:1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.4-4交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A 的电流时,红表笔插入20A插孔.2.将功能开关置于交流电流档A~ 量程,并将测试表笔串联接入到待测电路中.连接图示注意:1.参看直流电流DCA测量注意1、2、3.4-5电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.连接图：注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性.4.万用表的200MΩ档位，短路时有10个字,测量一个电阻时，应从测量读数中减去这10个字.如测一个电阻时,显示为101.0 ,应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ.4-6电容测试连接待测电容之前,注意每次转换量程时，复零需要时间,有漂移读数存在不会影响测试精度.1.将功能开关置於电容量程C(F)2.将电容器插入电容测试座中注意:1.仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况.2.测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COM、V/Ω).3.测量大电容时稳定读数需要一定的时间.4.电容的单位换算:1μF=106pF lμF=103nF4-7频率测量(DT9205表没有频率档)1.将红表笔插入V/Ω插孔,黑表笔插入COM插孔.2.将功能开关置于Hz档位,并将测试笔连接到频率源上,可直接从显示器上读取频率值.4-8温度测量(DT9205表没有温度档)测量温度时,将热电偶传感器的冷端(自由端)插入温度测试座中,热电偶的工作端(测温端)置於待测物上面或内部,可直接从显示器上读取温度值,读数为摄氏OC,传感器的冷端(自由端)不要插入表笔插孔COM、V/Ω.4-9二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.连接图示2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.4-10晶体管hFE测试1.将功能开关置hFE量程.2.确定晶体管是NPN或PNP型,将基极b、发射极e和集电极c分别插入面板上相应的插孔.3.显示器上将读出hFE的近似值,测试条件:万用表提供的基极电流Ib:10μA,集电极到发射极电压为Vce=2.8V4-11自动电源切断使用说明1.仪表设有自动电源切断电路,当仪表工作时间约30分钟-1小时,电源自动切断,仪表进入睡眠状态,这时仪表约消耗7μA的电流.2.当仪表电源切断后若要重新开起电源请重复按动电源开关两次.五、仪表保养该数字多用表是一台精密电子仪器,不要随意更换线路,并注意以下几点:1.不要接高于1000V直流电压或高于700V交流有效值电压.2.不要在功能开关处于Ω和位置时,将电压源接入.3.在电池没有装好或后盖没有上紧时,请不要使用此表.4.只有在测试表笔移开并切断电源以后,才能更换电池或保险丝.六、附件1.使用说明书一本2.表棒一付3.TP01热电偶传感器一套(带温度档的仪表)七、重要说明:仪表功能以多用表上面板功能为准.。
DT测温仪说明书
6、传感器引出线的屏蔽层可采用第三种接地。如现场电磁干扰较大时，将屏蔽层接大地。
7、用户如需使用瞄准功能，接通激光电源，注意探头与热源距离≤50cm，瞄准完毕后，断开电源。
8、由于仪器具有较高的响应速度和灵敏度及良好的重复性，当热源不稳定时，仪器的数显会随之跳动，此情况属正常现象。
八 、仪表检定及调整
1、本测温仪输出标准信号，在出厂时已标定调整完毕。用户一般无须调整。
2、本仪表若作计量之用，应定期检定，一般检定周期不超过一年。检定一般应送回我公司或到指定代理处检定。
九、 仪表的维护
1、包装完好的测温仪应存放在环境温度为0℃～35℃，相对湿度不大于70％，空气中不含酸、碱及其它腐蚀性气体，无强烈机械振动的库房中，存放位置距地面不小于0.3m，距冷暖设备应大于1m。
侧面插座用于控制瞄准激光的开关。插座两极短路时，激光亮；开路时激光灭。信号处理单元内部有延时电路，所以即使控制开关断开，激光也不会马上熄灭，延时5秒钟左右。
3．测量视角图
图4b DT测量视角图
如果测量目标面积较小，请参考测量视角图来选择合适的测量距离。一般要求热源直径为视角图中所示直径的两倍。例如，要测量距测温仪800mm处的温度值，从图中查到视图光斑直径为16mm，则热源直径应大于(2×16)＝32mm时，方能准确测量。
DT系列非接触式光纤传感测温仪
GXW/DTSeriesNon - Contact Fibre - optic Pyrometer
使用说明书
飞秒光电科技（西安）有限公司
传感器事业部
地址：西安高新区新型工业园发展大道18号
电话：(029) 85691775, 85691327
DT-60仪表标定说明
一、标定步骤1、仪表壁挂箱转换开关打到本地状态，让后通知现场启动皮带2、按仪表“功能”键切换，仪表的左下角显示“去皮”，然后摁仪表的确认键即可，这是在仪表的左上方会显示“去皮”字样，并且电机转速稳定。
3、去皮结束后，仪表会自动停止。
连续去皮两次到三次，看皮重值变化不大即可。
4、按仪表的“显示”键，切换显示到班累计画面，再摁仪表“功能”键切换，仪表的左下角显示“清班累计”，然后摁仪表的确认键就可将仪表的班累计清零。
5、让现场人员组装链码（要知道规格），放置在皮带的计量段上，两端“V”字形的铁丝拉住链码，使其固定。
如图6、标定人员准备好秒表，此时按仪表的“运行”，同时摁下秒表计时。
时间最好为皮带的整圈时间。
时间到后，停秒表的同时，也要摁仪表的“停止”键。
记录下仪表的显示的班产量累计N（t）。
比如时间为A（s），链码为B（Kg/m），皮带速度C(m/s)7、计算理论累计值M (t)=(A*B*C)÷10008、标定系数计算=（M÷N）*原来的系数，把系数输到标定系数里，如图9、修正好系数后，在继续重复4、6步奏，看累计量是否接近理论值并且在误差范围以内。
附录二、故障排查仪表中毛重和传感器信号的关系此仪表给传感器供电为5V，传感器灵敏度为2mv/v，所以输出最大为10mV，传感器量程为1000kg，也即10mV对应1000kg，所以1mV对应100kg，因此在现场如果你测量传感器输出信号为2mV时那么仪表显示的毛重值就为200kg传感器接线：红色为电源+ 黑色为电源- 绿色为信号+ 白色为信号-三、仪表二级菜单的查看1、按仪表上“功能”键切换，让仪表的左下方显示“设定”，然后按“确认”进入以下画面然后按（向下箭头），移动到操作密码栏（操作密码228），然后按“确认”，通过上下左右可实现数字增减和移位。
输入228后，按“确认”。
然后就可以在按“功能”键切换二级菜单的7页画面。

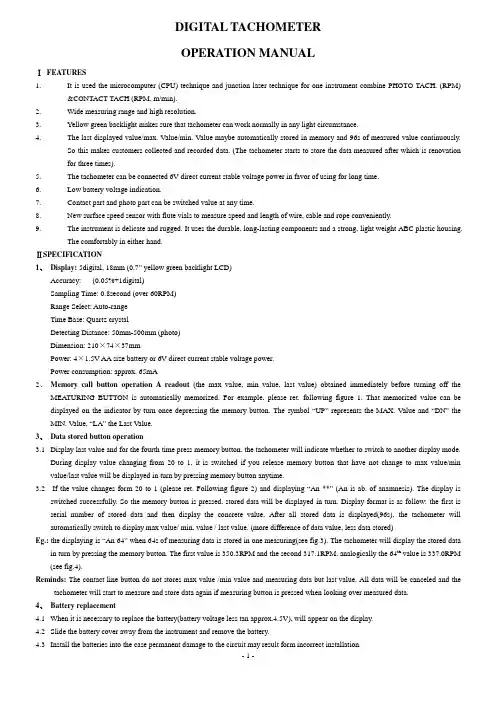

西诺泰克 DT-2000数显转速表使用说明书
DIGITAL TACHOMETEROPERATION MANUALⅠFEATURES1.It is used the microcomputer (CPU) technique and junction laser technique for one instrument combine PHOTO TACH. (RPM)&CONTACT TACH (RPM, m/min).2.Wide measuring range and high resolution.3.Yellow green backlight makes sure that tachometer can work normally in any light circumstance.4.The last displayed value/max. Value/min. Value maybe automatically stored in memory and 96s of measured value continuously.So this makes customers collected and recorded data. (The tachometer starts to store the data measured after which is renovation for three times).5.The tachometer can be connected 6V direct current stable voltage power in favor of using for long time.6.Low battery voltage indication.7.Contact part and photo part can be switched value at any time.8.New surface speed sensor with flute vials to measure speed and length of wire, cable and rope conveniently.9.The instrument is delicate and rugged. It uses the durable, long-lasting components and a strong, light weight ABC plastic housing.The comfortably in either hand.ⅡSPECIFICATION1、Display: 5digital, 18mm (0.7” yellow green backlight LCD)Accuracy: ±(0.05%+1digital)Sampling Time: 0.8second (over 60RPM)Range Select: Auto-rangeTime Base: Quartz crystalDetecting Distance: 50mm-500mm (photo)Dimension: 210×74×37mmPower: 4×1.5V AA size battery or 6V direct current stable voltage power.Power consumption: approx. 65mA2、Memory call button operation A readout(the max value, min value, last value) obtained immediately before turning off theMEA TURING BUTTON is automatically memorized. For example, please ret. following figure 1. That memorized value can be displayed on the indicator by turn once depressing the memory button. The symbol “UP” represents the MAX. Value and “DN” the MIN. Value, “LA” the Last Value.3、Data stored button operation3.1Display last value and for the fourth time press memory button, the tachometer will indicate whether to switch to another display mode.During display value changing from 20 to 1, it is switched if you release memory button that have not change to max value/min value/last value will be displayed in turn by pressing memory button anytime.3.2If the value changes form 20 to 1 (please ret. Following figure 2) and displaying “An **” (An is ab. of anamnesis). The display isswitched successfully. So the memory button is pressed, stored data will be displayed in turn. Display format is as follow: the first is serial number of stored data and then display the concrete value. After all stored data is displayed(96s), the tachometer will automatically switch to display max value/ min, value / last value. (more difference of data value, less data stored)Eg.: the displaying is “An 64” when 64s of measuring data is stored in one measuring(see fig.3). The tachometer will display the stored data in turn by pressing the memory button. The first value is 350.3RPM and the second 317.1RPM, analogically the 64th value is 337.0RPM (see fig.4).Reminds: The contact line button do not stores max value /min value and measuring data but last value. All data will be canceled and the tachometer will start to measure and store data again if measuring button is pressed when looking over measured data.4、Battery replacement4.1When it is necessary to replace the battery(battery voltage less tan approx.4.5V), will appear on the display.4.2Slide the battery cover away from the instrument and remove the battery.4.3Install the batteries into the case permanent damage to the circuit may result form incorrect installation.5、Reminds5.1 Reflective mark: cut and peel adhesive tape provided into approx. 12mm (0.5”) squares and apply one square to each rotation shaft. Thenon-reflective area must always be greater than the reflective area. If the shaft is normally reflective, it must be covered with black tape or black paint before attaching reflective tape. Shaft surface must be clean and smooth before applying reflective tape.5.2 Very low RPM measurement: as if is easy to get high resolution. If measuring the very low RPM values, suggest user to attach more“reflective marks” averagely. Then divide the reading shown by the number of “reflective marks” to get the real RPM.5.3 Contact tachometer parts include large taper, small taper and pillar, large taper and pillar rubberpart is suitable to low speed and but thesmall high speed.5.4 If the instrument is not to be used for any extended period, remove batteries.ⅢPHOTO TACHOMETERMeasuring Range: 2.5 to 99999RMPResolution: 0.1RPM (2.5 to 999.9RMP)1RPM (over 1000RPM)Total Test Range: 1 to 99999Panel description:A: Reflective markB: Signal light beamC: Measure buttonD: Function switchE: Memory call buttonF: Display windowG: Battery coverMeasuring procedure1.PHOTO RPM MEASUREMENTa.Apply a reflective mark to the object being measured. Slide the function switch to “ RPM” position.b.Depress the MEASURE BUTTON and align the visible light beam with the applied target. Verify that the MONITOR INDICA TIONlights when the target aligns with the beam.2.TOTAL MEASUREMENTa.Apply a reflective mark to the object being measured. Slide the function switch to “TOT” position.b.Install the batteries and press measuring button, then you see light beam line with the target, start measuring. The value will add 1 as theobject rotate a circle or passed one reflective mark, herein, the total value will stored in the meter until loosen the button.c.It will display total value as you press “MEM” button.Accessories:Carrying case 1pcReflecting tape marks length 600mmOperation manual 1pcDamproof accessories 1pcBolt bag 1pcⅣCONTACT TACHOMETERMeasuring Range: CONTACT THCH 0.5 to 19999RPMSurface Speed (m/min): 0.05 to 1999.9m/minSurface long (m): 0.05 to 99999mResolution:CONTACT THCH: 0.1RPM (0.5 to 999.9RPM)1RPM (over 1000RPM）Surface Speed: 0.01m/min (0.05 to 99.99m/min)0.1m/min (over 100m/min)Surface long: 0.02m (0.05 to 99999m)Panel description:A: surface speed wheel B: RPM adapterC: shaft D: measure buttonE: function switch F: memory call buttonG: display window H: battery coverMeasuring procedure1.CONTACT TACH MEASUREMENTa.Slide the FUNCTION SWITCH to “rpm” position. Install the proper RPM ADAPTER on the SHAFT.b.Depress the MEASUING BUTTON and lightly pressing the RPM ADAPTER against the center hole of rotating shaft. Be certainto keep alignment straight. Release the MEASURING BUTTON when the display reading stabilizes.2.SURFACE SPEED MEASURENENTa.Slide the FUNCTION SWITCH to “m/min”, in stall the SURFACE SPEED WHEEL on the SHAFT instead of the RPMADAPTER.b.Depress the MEASURING BUTTON and simply attaching the SURFACE SPEED WHEEL to the detector. Release theMEASURING BUTTON when the display reading stabilizes.3.SURFACE LONG MEASUREMENTa.Slide the FUNCTION SWITCH to “m” and use the corresponding part. The other same as (2).Note: Because of the difference between the girth of outer surface and inner flute of line speed sensor. For contact line speed or length measurement. The displaying result is correct when outer surface of the sensor contacts with the measured object contact and but when inner flute of the sensor and the measured object, that the reading multiply 0.9is the real result (eg.: measure wire, cable and rope etc.) Accessories:Carrying case 1pcOperation manual 1pcDamproof accessories 1pcBolt bag 1pcContact speed measurement fitting 1pcContact rotational speed measurement fitting 3pcsⅤPHOTO TACH/CONTACT TACHMeasuring Range: PHOTO TACH2.5to 99999RPMCONTACT TACH0.5 to 19999RPMSURFACE SPEED (m/min)0.05 to 1999.9m/minResolution:PHOTO TACH:0.1RPM (2.5 to 999.9RPM)1RPM (over 1000RPM)CONTACT TCAH0.1RPM (0.5to 999.9RPM)1RPM ( over 1000RPM)WURFACE SPEED0.01m/min (0.05 to 99.99m/min)0.1m/min (over 100m/min)Panel description:A: Surface speed wheel B: Contact test deviceC: Contact measuring device D: Measure buttonE: Function switch F: Memory call buttonG: Display window H: Battery coverMeasuring procedure1. PHOTO MEASURMNENTa. Apply a reflective mark to the object being measured. Slide the function switch to “rpm photo” position.b. Depress the MEASURE BUTTON and align the visible light beam with the applied target. Verify that the MONITOR INDICA TOR lights when the target aligns with the beam.2. CONTACT TACH MEASUREMENTa. Slide the FUNCTION SWITCH to “rpm contact” position. Install the proper RPM ADAPTER on the SHAFT.b. Depress the MEASURING BUTTON and lightly pressing the RPM ADAPTER against the center hole of rotating shaft. Be certain to keep alignment straight. Release the MEASURING BUTTON when the display reading stabilizes.3. SURFACE SPEED MEASUREMENTa. Slide the FUNCTION SWITCH to “m/min contact” position. Install the SURFACE SPEED WHEEL on the SHAFT instead of the RPM ADAPTER.b. Depress the MEASURING BUTTON and simply attaching the SURFACE SPEED WHEEL to the detector. Release the MEASURINGBUTTON when the display reading stabilizes.Note: Because of the difference between the girth of outer surface and inner flute of line speed sensor. For contact line speed or length measurement, the displaying result is correct when outer surface of the sensor contacts with the measured object contact and but when inner flute of the sensor and the measured object, that the reading multiply 0.9 is the real result (eg.: measure wire, cable and rope etc.) Accessories:Carrying case 1pcReflecting tape marks length 600mmOperation manual 1pcDamproof accessories 1pcBolt bag 1pcContact speed measurement fitting 1pcContact rotational speed measurement fitting 3pcs。
DT9205型数字万用表操作手册
DT9205型数字万用表的操作手册一、使用方法1．将ON/OFF开关置于ON位置，检查电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池。
如果显示器没有显示""，则按以下步骤操作。
2．测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。
3．测试之前。
功能开关应置于你所需要的量程。
二、直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。
2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。
3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。
三、交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示。
四、直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。
2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性。
注意：1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降。
2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。
3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A 量程无保险丝保护,测量时不能超过15秒。
五、交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。
DT200系列电子经纬仪操作说明
1. 仪器用途
DT系 列 电 子 经 纬 仪 采 用 光 栅 增 量 式 数 字 角 度 测 量 系 统；使 用 微 型 计 算 机 技 术 进 行 测 量 、计 算 、显 示 、存 储 等 多 项 功 能；可 同 时 显 示 水 平 、垂 直 角 测 量 结 果 ，可 以 进 行 角 度 、坡 度 等 多 种 模式的测量。 DT系 列 电 子 经 纬 仪 可 广 泛 应 用 于 国 家 和 城 市 的 三 、四 等 三 角 控 制 测 量 ，用 于 铁 路 、公 路 、桥 梁 、水 利 、矿 山 等 方 面 的 工 程 测 量 ，也 可 用 于 建 筑 、大 型 设 备 的 安 装 ，应 用 于 地 籍 测 量 、地 形测量和多种工程测量。 ＤＴ－２００系列电子经纬仪采用大液晶屏幕显示；全中文操作界 面；采用的低功耗电路设计，使四节 ＡＡ 碱性电池能保障仪器连 续工作 ８０个小时；其采用的绝对式的水平盘测角系统支持断电 数 据 保 护 功 能 ，在 选 择 了 水 平 度 盘 采 用 绝 对 测 角 方 式 后 ，仪 器 在 、断 电 重 新 开 机 后 ，瞄 准 同 一 目 标 ，角 度 不 变 。
７．角度测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８ ７．１水 平 角 度 测 量（顺 时 针 ）．．．．．．．．．．．．．．．．．．．．．．．．１８ ７．２水平角度测量（逆时针）．．．．．．．．．．．．．．．．．．．．．．．．１９ ７．３垂直角度测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９ ７．４重复测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０ ８．利用视距丝测距．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１ ９．检查和校正．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２ ９．１长 水 准 器 的 检 查 和 校 正．．．．．．．．．．．．．．．．．．．．．．．．２２ ９．２圆 水 准 器 的 检 查 和 校 正．．．．．．．．．．．．．．．．．．．．．．．．２３ ９．３望 远 镜 粗 瞄 准 器 的 检 查 和 校 正．．．．．．．．．．．．．．．．．．２４ ９．４光 学 下 对 点 器 的 检 查 和 校 正．．．．．．．．．．．．．．．．．．．．２５ ９．５望 远 镜 分 划 板 竖 丝 的 检 查 和 校 正．．．．．．．．．．．．．．．．２６ ９．６仪 器 照 准 差Ｃ的 检 查 和 校 正．．．．．．．．．．．．．．．．．．．．．２７ ９．７竖 直 度 盘 指 标 差ｉ的 检 查 和 校 正．．．．．．．．．．．．．．．．．２８ ９．８竖 直 度 盘 补 偿 器 的 检 查 和 校 正．．．．．．．．．．．．．．．．．．３０ １０．仪器与测距仪的联接和使用．．．．．．．．．．．．．．．．．．．．．．．．．．３３ １０．１仪 器 与 测 距 仪 的 联 接．．．．．．．．．．．．．．．．．．．．．．．．．３３ １０．２仪 器 与 测 距 仪 的 联 机 使 用．．．．．．．．．．．．．．．．．．．．．３４ １１．仪器与外接手簿的联接和使用．．．．．．．．．．．．．．．．．．．．．．．．３５ １１．１仪器与外接手簿的联接．．．．．．．．．．．．．．．．．．．．．．．．３５ １１．２仪器与外接手簿的联机使用．．．．．．．．．．．．．．．．．．．．３５ １２．仪 器 与 测 距 仪 、外 接 手 簿（或 计 算 机）的 联 接 ．．．．．．．．．．．．３６ １３．基座的安装和拆卸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３７ １４．可选附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３８ １５．技术指标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３９ １６．仪器出厂设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４０
台达DT 温度控制器操作手册
2016/12/21系列温度控制器操作手册注意事项注意！电击危险！当电源上电时，请勿触摸AC接线端，以免遭致电击。
检查输入电源时，请确认电源是关闭的。
本机为开放型装置，因此当要使用于危险的应用场合，如：会造成人员严重伤害及其它设备损坏，请确认将其安装至自动故障安全防护装置设备上。
1. 请使用适合M3螺丝的压着端子（最大宽度7.2mm），端子螺丝在锁紧时请勿过度用力。
确认配线接到正确适当的端子。
2. 如果有尘土或金属残渣掉入机身，可能会造成误动作。
请勿修改或擅自拆卸本控制器。
空余端子请勿使用。
3. 安装时离开高电压及具有强高周波噪声的地方防止干扰。
在以下情况会发生的场所避免使用此控制器：(a)灰尘过多及有腐蚀性气体；(b)高湿度及高辐射；(c)震动及冲击；4. 实施配线时及更换温度传感器时，务必关闭电源。
5. 热电对的引线要延长时或有结线的场合请依热电对的种类务必使用补偿导线。
6. 白金测温阻抗体的引线延长时或有结线的场合，请使用阻抗体的物体。
7. 由测温体到控制器本体的配线路请用最短距离配线，为了避免噪声及诱导的影响尽可能将电源线和负载配线分开。
8. 本机器为开放型机壳，必须安装于具防尘、防潮及免于电击/冲击之外壳配电箱内。
9. 上电前请确认电源/信号装配是否正确，否则可能造成严重损坏。
10. 上电时请勿接触机体端子或进行维修，否则可能遭致电击。
11. 切断电源一分钟之内，线路未完全放电，请勿接触内部线路。
12. 请使用干布清洁本机器，勿使用含有酸、碱的液体清洁。
产品部位名称PV: 温度显示值SV: 温度设定值℃、℉: 摄氏、华氏指示灯ALM1~ALM3: 警报输出指示灯AT: 自动调谐指示灯MAN: 手动模式指示灯OUT1/OUT2: 输出指示灯REMOTE: 远程设定指示灯EV: EVENT事件指示灯: 自订功能按键: 选择及设定键: 设定值调整键选购信息系列名称 DT3：台达DT3系列温控器面板尺寸 (W×H)20：4848 1/16 DIN W48 × H48mm30：7272 W72 × H72mm40：4896 1/8 DIN W48 × H96mm60：9696 1/4 DIN W96 × H96mm 第一组输出选项R：继电器输出，250 VAC，5AV：电压脉波输出 12V，-10%~+20%C：DC电流输出4 ~ 20 mAL：线性电压输出0 ~ 10 VDC供电种类A：交流电源80 ~ 260 V供电D：直流电源24 VDC供电第二组输出选购0：无R：继电器输出，250 VAC，5AV ：电压脉波输出12V ，-10%~+20% C ：DC 电流输出4 ~ 20 m A L ：线性电压输出 0 ~ 10 VDC选购配备1 0：无，1：Event 输入3，2：RS-485通讯选购配备2 0：无，1：Event 输入2，2：CT 量测输入2，3： Retransmission 输出 选购配备30：无，1：Event 输入1，2：CT 量测输入1，3：远程设定输入电气规格输入电源 交流电80 ~ 260 V，50/60Hz ；直流电24 VDC ±10% 电源消耗功率低于5VA显示方法 LCD 显示。
DT200说明书
1.概述DT200系列智能数显仪表是我公司推出的新一代增强型数显仪表。
仪表输入端可接收温度传感器（热电偶，热电阻）、温度变送器、压力变送器、流量变送器、频率式流量计、差压式流量计、转速传感器、液位变送器、远传压力表、其它实验仪器（输出信号为mV、V、mA）等多种信号的输入。
仪表对输入信号进行以下的数字处理：数字滤波、传感器非线性修正、传感器偏移修正、开方运算、工程量变换。
对于测量结果，仪表有三个输出通道：显示器、电流输出、RS485通信。
在控制方面，仪表最多可提供四组继电器触点，能实现多种方式的报警和控制。
2.功能特点●有多种显示方式可供用户选择，显示内容有：过程量、报警或控制给定值、电流输出百分比，过程量光柱显示，偏差值光柱显示。
●采用多菜单方式实现多级操作权限，在保证仪表数据安全性的同时，使参数设置快速、方便。
●增加频率输入端口，能与频率式流量计或转速传感器配合测量流量或转速。
●增加开方运算功能，能与差压式流量计配合测量流量。
●灵活的可编程输入、输出通道为用户在选型和应用时带来方便，对于不同的输入/输出信号，不用改动硬件，用户只需通过按键进行编程即可。
●硬件上采用高精度的A/D转换电路，低温漂的电子元件，软件上对信号的零点、满量程、非线性进行修正，保证了仪表的精度。
●电流变送输出与输入回路之间由光电隔离。
●提供可编程的继电器触点报警/控制方式。
●具有RS485通讯接口，能适应在自动化程度较高的系统中的应用。
3.主要技术指标3.1.符号定义PV：过程量； FS：过程量满量程；OFS：输出满量程；dig：最小数字显示单位。
3.2.输入信号部分3.2.1.输入信号类型➢电压信号：0～20mV、0～100mV、0～500mV 、0～5V、1～5V （可开方）。
➢电流信号：0～10mA、0～20mA、4～20mA（可开方）。
➢远传压力表：0～400Ω。
➢频率信号：波型：矩型、正弦波型、三角波型。
频率范围：0.5Hz～5kHz。
DT360温控仪说明书
DT360温控仪说明书
温控器设置及操作：主控温度设置：温控器通电后处正常工作状态，按住SET键持续0.5秒，红色显示屏显示提示符“SO”，绿色显示屏显示主控设置温度，此时，温控器进入主控温度设置状态，按移位、递增、递减键即可设置或修改主控温度。
主控温度设置完后，再按住SET键持续0.5秒即可保存设置温度并退出主控温度设置状态，返回正常状态。
温控器在正常状态，按住SET键持续5秒，温控器进入第二设定区。
这时，每按一次SET键，红色显示屏就变换一项提示符，绿色显示屏显示该项参数的数值，选择移位、递增、递减键即可设置或修改该项参数。
各项参数设置说明：1、下限偏差告警设置：按SET键选择显示“SLP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。
该参数表示告警点低于主控设定点的相差值。
2、温度修正设置：按SET键选择显示“SC”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数;当温控器长时间运行后产生测量偏差时，就可使用该项功能修正误差。
如测量值偏小2℃时，即可设置该项参数为02，若测量值偏大2℃时，即可设置该项参数为-2。
在第二设定区时，按SET 键超过5秒钟后，系统将保存设置参数并退出设定状态，返回正常状态。
在设定状态设定完成后，如不按正确操作退出设定状态，30秒后，系统将自动退出设定状态，你之前所设置的参数被宣布无效。
Manual2013-DT 使用手册
DT系列智能型定位器使用手册DIGITAL TRAK POSITIONER INSTRUCTION MANUALManual2013-DT大连万讯电力仪表有限公司Dalian Maxonic Electric Apparatus Co.,Ltd.目录1. 用户须知 (1)1.1概述 (1)1.2安全指示 (1)1.3开箱清单 (2)1.4安全信息提示 (2)1.5定位器铭牌 (2)1.6产品认证文件 (4)2. 产品介绍 (5)2.1功能介绍 (5)2.2特点 (6)3. 技术参数 (6)4. 安装说明 (8)4.1外形尺寸图 (8)4.2安装 (8)4.3定位器安装于直行程执行机构 (9)4.4定位器安装于角行程执行机构 (13)4.5气路连接 (15)4.6电气连接 (16)5. 操作规程 (18)5.1操作界面说明 (18)5.2用户菜单 (19)5.3初始化 (21)5.4诊断 (24)5.5报警 (25)6. 参数说明 (32)7. 故障及维护说明 (38)7.1异常状况排除 (38)7.2维护保养 (39)8. 运输和贮存 (40)9. 订货须知 (41)9.1选型表 (41)1. 用户须知本手册对DT定位器的安全使用以及预期功能进行了必要的说明，为了正确操作产品实现产品功能并确保操作者安全请按照本手册执行。
在对产品进行任何操作前请认真阅读本手册并且将手册保存以作参考。
1.1概述STI定位器设计和加工符合EN-ISO 9001国际质量控制系统标准。
1.1.1适用标准机械安全基本概念与设计通则UNI EN ISO 12100-1:2005第一部分。
机械安全基本概念与设计通则UNI EN ISO 12100-2:2005第二部分。
欧盟机械标准2006/42/EC欧盟低压电器标准2006/95/EC欧盟电磁兼容性标准2004/108/EC1.1.2声明STI保证产品不存在制造缺陷，产品应严格按照手册要求进行安装和使用。
DT型说明书
2、 校正：如需校正，应使天平预热 30 分钟以上，并显示“0.0”或“0”， 如 零 点 偏 离 ，可 按 去 皮 键“TARE”去 皮 ，使 天 平 零 点 稳 定 后 ，再 按 校 正 键“CAL”， 待天平显示“C----”后，放上此规格型号所示校正重量的标准砝码，天平稳定 后即显示校正重量数值，校正完毕，拿去砝码，即可称量。
6、单位转换：每按一次“UNIT”键，天平单位在 g(克) ct (克拉) lb(磅) oz(盎司)之间循环。
7、使用完毕，关闭电源。
五、 简单故障处理：
1、不能开机：先查看一下交流电源 220V 是否正常，熔丝管是否完好，如完好 则查电源开关、变压器。
2、 开机全 8 或显示“F---4”故障代码：先查 IC1⑥脚的输出电压，其输出端 的电压空称时，应低于 IC1 电源电压的一半以下，这时加载电压值会往下 变动。通过这个可基本判断故障在传感器还是线异物。还要注意环境的湿度和采取必须的防静电措施。
秤量 范围
0-100g 0-200g 0-300g 0-500g 0-600g 0-1000g 0-1200g 0-2000g 0-3000g 0-6000g
分辨 率（ d）
0.1g
1g
0.5g
1g
检定
分度
5d
值（ e）
校正 重量
100g
200g
500g
1000g
2000g
5000g
秤盘 尺寸
Ф130mm
178mm×173mm
使用 温度
0-40℃
电源
~220V±15% 50HZ±2%
三、 主要功能：
1、 按键去皮(TARE) 2、 按键自动校正（CAL） 3、 按键自动计数功能（COUNT） 4、 按键单位转换（UNIT） 5、 过载自动提示功能
EXFO TD仪表操作指南v2
EXFO T&D仪表操作指南目录1 模块接口介绍 (3)1.1. FTB85100G (3)1.2. FTB88100NGE/G (4)1.3. FTB880/FTB860G/810 (4)1.4. FTB-880V2/MAX-880 (5)2 软件界面 (5)1. FTB500平台 FTB85100G FTB88100NGE (5)2. FTB-2/Pro平台-FTB88100NGE (7)3. FTB-1平台-FTB860G FTB880 FTB810 (7)3 BERT误码及保护倒换测试 (8)1. OTN/SDH 业务 (8)2. 以太网业务BERT及保护倒换 (15)4 RFC2544测试 (17)1. 环回测试 (17)2. 双向测试 (21)5 Y.1564测试 (21)1. 环回测试 (21)2. 双向测试 (22)2.1远端仪表配置 (22)2.2本端仪表配置 (24)6 流量生成与监测 (30)7 保存/加载常用配置 (32)1. 配置文件的保存 (32)2. 配置文件的加载 (33)8 Ping 及路由跟踪测试 (33)9 版本说明 (34)1模块接口介绍1.1.F TB85100G1.2.F TB88100NGE/G1.3.F TB880/FTB860G/8101.4.F TB-880V2/MAX-8802软件界面1.FTB500平台 FTB85100G FTB88100NGE1，打开ToolBox 工具箱；2，选择对应模块，点击启动应用程序；3，应用程序启动窗口，此时请不要关闭4，应用程序打开后的主窗口2.FTB-2/Pro平台-FTB88100NGE3.FTB-1平台-FTB860G FTB880 FTB8101.点击Mini TooBox图标2.点击下面应用程序图标，启动测试模块应用程序3BERT误码及保护倒换测试1.OTN/SDH 业务在远程线路侧或者支路侧打环。
DT1(DT5)电压监测仪说明书.
地理交通M ：优用2MU5公Nh 沪优甬寓連公杯績出人口. 3加逍 tt$：宁昨IfM 际机场（E 余績仍公星） *M ：杭甬运阿机州■山19际机场（E 余R 熔判P ——世称帝舜.是屮华民M 逊于原的社会驼期那 痣大联刃的着名領袖.他级唐尧而承首长（帝位）・成 为上古五帝之一.余紈名称的由来：境内有旬余山及魏水味《r, tt* 名为余娩.舜出生從余境的娩壊.余加是虞舜的故里.阳：太阳.朝阳.余仪地处大站东甯沿祥・屋着名的河H;旄盘二"； 地，是历史文化底■深斥的江*水乡、文献名邦；余龍 维处东方，是量早升起太阳的地方.•彝阳”商标.寓童從水乡江飢一轮红日正冉冉 升起.很1£看东方水乡古城充満了生机、活力和希壇.注：阳“育标是本企业fiwnwn 政管環朋育标局批扈统计式电质些测仪使用说明书.“鼻阳"育标转义的注册商标.注®i£»r7OM7号地理交通M：优用公踣：沪优甬寓連公杯鏡出人口. 32^fli8 tt$：宁昨社回反机场（E余做址星）*M：Mi«M忱州■山僅际机场＜E*tt7S^«）ft——世称帝舜.是中华民族处于原始社会*期那落大联91的着名領袖.他握唐尧而承首长（帝位）・成为上古五帝之一.余紈名称的由来：境内有旬余山及加水tttt. tt« 名为余舜出生在余筑的Mtt.余姚是虞舜的故里• 阳：太阳.朝阳.余姚地处大站东隋沿敞屋署名的河H；旄乂二f；地，是历史文化底■探斥的江电水乡、文献名邦；余龍址处东方，是最事升趁太阳的地方.*阳”商标.寓童崔水乡江飢一絵红日正冉冉升起.象征着东方水乡古城充満了生机、活力和希壇.注：阳”育标是本企业轻M家工育行政管JW 标局批虐的注册■标.注册i£第2（X47号概述.................................................主要技术性能 ................................面板功能.........................................安装与接线...........操作说明...............校准.......................常见“故障“的分析与排除仪表系统配置 ...........仪表分类...............户外接线端子箱安装方法…卜一、数据通倍 ........................... 十二、可第性统计功能.........................十三、对显示和操作权限的设豎• “命阳”育标转义4、丘、疋、七、人、(1 ) (1 ) (5 ) (10) (16) (23) (26)(28)(29)(30)(31 )(32) (36)十四、I路每日毎Smin诡:i J伯⑺;！1取(371・1 *擬述 主要技术性能 面板功能 安装与接线 操作说明 校准 常见“故障“的分析与排除 仪表系统配置 仪表分类 户外接线端子箱安装方法… 、数据通信 可靠性统计功能 ........... 对显示和操作权限的设豎2011年7月版习〕匸门二;二;:工;匾二:::m 二■龙门二；;：£ JW-L a」「Jd么：£■ JMLz 狂▲▲V A X I _b▲•£y•^Fj ■ • .• F , r t^i c °j . — . ■ I A J" *^l : ♦ tT • • V . • I ＞J K * K ✓十 ■ • 4 v 4/ ifK■ ♦ ♦ ■_r • ■么•已 导厶兀(亠 1^- J.■■ 片^T7_ J4匕 丄乂■iL^I ih .t亠iwia ▲ ,u 鼻▲厶• y ・上匚4・L 亠$丄■丄■▲“■L 佗匚乙1洽^^・、&H HE M 圧无U -王诃.E 工;X LL Z ；丄;£ 3二 U FWm 莎电 *tmiLIEfLjI^t 訂 cnw^i^TTm^^T 厂二厂 mTZ^ 厂门 :F \》u ■ ■・■工「r 丁二厂章二 w 二 丁 t :汙七 ・■」＜3*丘＜电小|彳丄JML, N 八一亠；庄MLE.-Jd •▼甘为方便用户对电圧监测仪的检定，本产品已几备与电fESXM 仪检定仪的联机接口，能够方便地实现联机检定；可灵 活设定月统计起始日，方便用户辅以功鸽强劲的塚合实现电压监测数据的鋭计汇总、报表生成网 快速上报.2.1 ttH •对象町对为PT~57.7Vjftl00V 的3kV 及以上高圧电网电圧.220V 电圧或是3S0V 电压信号进行采*、昼示、分类 ・以一次电压形式星示出来.十四、【路每日毎5min 闲:i J 値⑺:》取 (371 4、&、-K 、； 七、■K , 卜一 卜二、 十三、(1 ) (1 ) (5 ) (10) (16) (23) (26) (28) (29)(30) (31 ) (32) (36)二、主要技术性能KW ■皿Mm 必皿叫 2011年7月版•3・执行标准：中华人民共和国电力行业标准DL500-2009《电压监测仪使用技术*件》.DTK DT5糸刊统计式屯压监测仪一■槪述舜阳MDT1. DT5M 列统计式电压监测仪.是以MCS-96M 列離片•十Att«t 机为核心的高档电网电压质*监测统廿仪 它能对汝入的电压信号进行转拱处理，庄时伸的同步控划下.自动统计和分析乞琐电压值并上存.供用户选择读出.可 "虽多为三路电网削压信号（PTlt 出-57.7V. 1OOV. 22OV 或3BOV ）进行采集.显示、分类嫌计.是电力糸貌监测、考 电网电圧质量的必备手段之一.对于/B 察列.采用■壳便携式结构；对于/C 累列.采用佚壳槽影表结构；对于/CM 列.采用86集列三相电能表 盘及专用罩壳捶式结构；对于DT5/GM 列采用新颖的ABSffiH 结构.外观亮欧 站实、安装便捷、使用方便.由/采 离档瞅片微机及大規模IC 及SMT 发面貼製技术'并轻过多年的市场应用和枕礼.证明仪农功能强.具有很高的可廉性。
DT-830B万用表说明书
√在使用仪表之前，请详细通读本说明书1.本系列仪表是一种便携的、3 ½ LCD驱动的数字万用表。
她拥有测量直流电流、交流电压、直流电压、电阻、二极管、线路通断及温度测量等功能。
是电工、技术人员、维修人员和业余爱好者的理想工具。
2.以下的特性除非特别说明均为出厂一年内，操作温度18°C ~ 28°C（64°F ~ 82°F），相对湿度小于80%条件下测量。
2.1输入阻抗：=1MΩ过载保护：直流1000V或交流峰值750V2.8 环境条件(64°F-82°F)推荐工作温度：18°C-28°C(32°F-122°F)适用工作温度：0°C-50°C(30°F-140°F) 存储条件： -20°C-+60°C移去电池且相对湿度小于80% 相对湿度：小于80%2.9 功能属性测量方法：双积分式A/D转换采样速率：每秒约3次极性指示：直流电压自动显示“-”号，正极性默认过载指示：只在最高位显示“1”供电要求： 9V叠层电池(NEDA 1604, 6F22).电池寿命：碱性电池的典型时间为连续150小时以上碳锌电池的典型时间为连续100小时以上低电显示：当电池电压≤7.2V时显示“”显示方法： 3 ½ 液晶显示，最高显示19992.10 标准附件操作说明书………………………………………一本测试表笔…………………………………………一对国际标准K型热电偶……………………………一付**有温度功能的仪表才有配！3.3.1直流及交流电压测量1) 将功能量程旋钮开关拨到所需要的电压量程位置。
2) 把黑表笔接在仪表的“COM”插孔，红表笔接在仪表的“VΩmA”插孔。
3) 将测试表笔连接到待测电压或电源上，便可读出显示值，红色表笔所接端的极性将同时显示于显示器上。
三鼎 中文电子经纬仪操作手册DT系列
2.1.预防事项 .........................................................................................................................................1 2.2.部件名称 .........................................................................................................................................2 2.3.仪器开箱和存放 .............................................................................................................................2 2.4.电池的装卸、信息和充电 ...................................................
DT电动滑板车EY4仪表设置说明书
LCD蓝牙仪表设置操作说明注释：档位：分5档（1档：25km/h,2-5档:对25km/h-Speed max进行均分）X-LTD控制器温度过温保护范围：0-130摄氏度简要介绍：这是一款LCD断码屏仪表，支持蓝牙功能，可以连接手机app。
LCD视窗尺寸为：95*36mm，约为4.2英寸屏。
按键操作：长按POWER键，开/关机;长按MODE键，进入/退出模式设置页面，30s以后自动回到主界面;长按SET键，进入/退出ECO模式;短按POWER键，调整档位；短按MODE键，切换ODO（总行驶里程）/时间，默认显示当前时间；短按SET键，切换电池电压/百分比显示;在主界面，按下MODE键，同时连续5次短按SET按键，进入后台管理员设置模式，后台管理设置模式可以对：电机轮径，电池电压，磁极对数，普通用户上述参数只能查看不能设置；说明：进入模式设置时：POWER为‵确认‵键，SET键为‵+‵功能键，MODE键为切换模式功能键。
输入密码时：POWER为‵确认‵键，SET键为‵+‵功能键，MODE键为切换数字位置功能键。
ECO:系统限速50%，电机扭矩设置为最小档1档，软启动强度设置为最弱档（即5档，2.5秒软启动）设置模式说明：参数01：零起动和非零起动选择模式：当显示OFF时，表示零起动（静止起动）；当显示ON时，LCD屏左上角会出现图标，表示非零起动。
默认OFF。
参数02：硬起动和软起动选择模式：当显示0时，表示硬起动（起步时冲力大）；当显示1时表示0.5秒软起动（起步时柔和度），显示2时表示1秒软启动，显示3时表示1.5秒软启动，显示4时表示2秒软启动，显示5时表示2.5秒软启动。
默认2档，1秒软启动。
参数03：EBS（电子刹车）强度选择模式：当显示0时，表示无EBS，当显示1时，表示EBS为最弱，当显示2时，表示EBS为略强，当显示5时，表示EBS为最强。
参数从0至5可调，默认1。
参数04：ABS功能开关控制模式：当显示OFF时，表示ABS功能关毕，当显示ON时，表示ABS功能开启，LCD屏左上角会出现图标。
DT800简要使用说明
DT800简要使用说明1. 终端状态灯说明终端插上电后，正面3个状态灯会被点亮，三个灯分别为：运行状态灯、WIFI状态灯，GPRS状态灯，如下图。
每个灯状态说明如下表。
注：WIFI如果10分钟不进行任何操作，WIFI会自动关闭，指示灯关闭，如需重新连接，需手动开启WIFI，按一下终端右侧黑色按钮即可开启，如下图。
2. 参数设置2.1 连接终端运行手机上的“电压监测仪”APP，并选择“同步终端”功能。
打开“WLAN”开关，点击“DT800_XXXX”，选择“仅连接”，连接成功后界面显示“已连接”。
返回主界面，选择“参数设置”功能，界面如下图示。
2.2.1 管理属性设置管理属性包括“供电局编码”、“终端地址码”、“终端厂家编码”，这三个参数由后台建档时分配，使用时按建档人提供的参数信息输入即可。
2.2.2 通信方式设置通信参数主要设置主站通信地址和接入点APN，另外两个参数默认即可。
主站通信地址和端口号为电压监测仪后台服务器的固定IP地址和端口，接入点APN应为电网公司专网域名，以上两个参数由后台服务器维护部门提供，使用时按提供的参数信息输入即可。
APP上每次进入“参数设置”功能时会刷新显示的终端时间，初次使用时需确认时间是否正常，如果与标准时间相差较多，需重新设置时间。
设置时间的方法为：点击时间字符串，界面会弹出时间设置窗口，选中“同步手机时间”，点击“确定”按钮，APP会将手机的当前时间设置为终端的系统时间，同步完成后会有成功提示，如失败，请重新同步。
2.2.4 统计参数统计参数主要设置“U1min主动上送周期”，选中对应输入框，内容设置为1（1分钟上传一次分钟数据）。
其他参数如无特殊要求，可保持默认值不变。
2.2.5 保存所有参数按上述步骤设置完后，点击手机APP下方的“保存”按钮，将设置的参数应用到终端，保存完成后会有成功提示，如保存失败，需重新保存。
注：参数保存成功后，终端会将参数永久保存，断电后再次启动，终端会延用上次设置保存的参数。
DT-830B万用表说明书
1.本系列仪表是一种便携的、3 ½ LCD驱动的数字万用表。
她拥有测量直流电流、交流电压、直流电压、电阻、二极管、线路通断及温度测量等功能。
是电工、技术人员、维修人员和业余爱好者的理想工具。
2.以下的特性除非特别说明均为出厂一年内，操作温度18°C ~ 28°C（64°F ~ 82°F），相对湿度小于80%条件下测量。
2.1输入阻抗：=1MΩ过载保护：直流1000V或交流峰值750V量程量程2.8 环境条件(64°F-82°F)推荐工作温度：18°C-28°C(32°F-122°F)适用工作温度：0°C-50°C(30°F-140°F) 存储条件： -20°C-+60°C移去电池且相对湿度小于80% 相对湿度：小于80%2.9 功能属性测量方法：双积分式A/D转换采样速率：每秒约3次极性指示：直流电压自动显示“-”号，正极性默认过载指示：只在最高位显示“1”供电要求： 9V叠层电池(NEDA 1604, 6F22).电池寿命：碱性电池的典型时间为连续150小时以上碳锌电池的典型时间为连续100小时以上低电显示：当电池电压≤7.2V时显示“”显示方法： 3 ½ 液晶显示，最高显示19992.10 标准附件操作说明书………………………………………一本测试表笔…………………………………………一对国际标准K型热电偶……………………………一付**有温度功能的仪表才有配！3.3.1直流及交流电压测量1) 将功能量程旋钮开关拨到所需要的电压量程位置。
2) 把黑表笔接在仪表的“COM”插孔，红表笔接在仪表的“VΩmA”插孔。
3) 将测试表笔连接到待测电压或电源上，便可读出显示值，红色表笔所接端的极性将同时显示于显示器上。
（ACV时无极性显示）注意：a) 如果待测电压信号在待测之前是未知的，请把功能量程选择旋钮拨到最高量程档位，然后逐档往下拨，直到显示的数字适当为止。
DT-300自动量程万用表说明书-szhongdanet
UR-301 3-3/4 位自动量程万用表说明书1.安全操作规程：。
此表根据标准IEC-1010设计和测试，并合乎污染等级Ⅱ和CATⅡ的安全标准。
此表已按照以下EC规则进行检验。
* 89/336/EEC（1９９２年11月的ＥＭＣ，电磁兼容性）* 73/23/EEC（产品安全条款1９７９年６月11日；安全电压条款1９７3年2月19日）。
此表应在５℃到４０℃的户内使用。
海拔不超过２０００米高度。
为了保证仪表的安全使用，请根据操作说明进行操作。
如果表体本身或表笔已损坏，或者你不能确信能够正常操作，请勿使用。
测量时表笔须插入相应的表笔插孔，终止测量之后才能将表笔拔出。
仪表输入端对大地之间电压不得超过600V。
被测电压超过直流60V或交流25V时，须小心操作，以防电击。
在底壳和电池盖盖好并上紧螺钉的情况下，才允许使用仪表进行测量。
为避免安全事故或损坏仪表，请不要超过输入极限。
2. 标志：安全提示二极管交流蜂鸣器直流双重绝缘３．性能：。
“电源/功能/量程”旋转开关操作。
自动极性及“数字/棒条模拟”双显示。
双积分Ａ－Ｄ转换。
ＡＣ／ＤＣ电流自动选择：0.1μA-10A。
ＡＣ／ＤＣ电压自动选择：ＤＣＶ100μV－600VＡＣＶ1mV-600V。
电阻：0.1Ω-32MΩ。
温度：-40℃～1000℃-40℉～1832℉。
二极管和蜂鸣通断测试。
自动关机、智能启动。
数据保持４．概述：显示：3 3/4位液晶显示，最大示值“3260”33节棒条模拟显示全符号显示极性：自动显示“—”测量方式：双积分A-D转换系统超量程显示：数字系统“OL”显示，棒条模拟“超量程”显示电池不足显示：“”符号出现在显示屏右侧使用温度范围：0℃-40℃电池：五号电池（R6，AA UM3）两节仪表尺寸：140×70×36毫米重量：包括电池350克5.面板说明：1．显示屏：3 3/4位液晶显示。
2．键：按此键可手动选择量程，此键在多量程的档位才起作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4-3-1参数P0：电机轮径设置模式，参数从5英寸至26英寸可调，默认10-20英寸（不同车型默认值不同，设置轮径会直接影响仪表上实时显示的时速，但不影响真实车速度）。
4-3-2参数P1：电池电压选择模式，LCD右下方显示的参数即为当前设置参数，单位是伏特（V）。
如显示52，表示车辆使用的电池额定电压为52伏特。
（默认使用60V 电池，设置这个电压值，会影响仪表显示当前剩余电量比例值，不影响车辆使用）
4-3-3参数P2：电机的磁极对数设置模式，单位是对，参数从5至30对可调，默认15对极（设置的数据必须和车辆使用的后轮电机参数一直，设置正确时仪表时速显示才会准确）。
4-3-4参数P3：测速信号选择模式，当显示0时(默认选择0）表示选择控制器内部信号测速，当显示1时，表示使用外接速度传感器信号。
（如不希望仪表记录行驶里程数，可以改成1）
4-3-5参数P4：公里(Km/h)/英里(Mp/h)选择性模式，当显示0时，为公里，单位会显示Km/h；当显示1时，为英里，单位会显示Mp/h。
默认0。
4-3-6参数P5：零起动和非零起动选择模式，当显示0时，表示零起动（车辆静止时按加速杆就起动）；当显示1时，LCD左下角会出现PAS，表示非零起动（车辆静止按加速杆不起动，必须轻推车辆让电机动起来才能起动）。
默认0。
4-3-7参数P6：进入有自动巡航和无巡航选择模式，当显示0时，表示无巡航；当显示1时，8秒自动巡航(即加速8秒相当速度后，锁定速度，放开加速杆也一直保持这个速度行驶，再拨动加速杆时取消巡航) ，默认0。
4-3-8参数P7：硬起动和软起动设置，当显示0时，表示硬起动（起步时冲力大）；当显示1时表示0.25秒软起动（起步时柔和），显示2时表示0.5秒软启动，显示5时表示1.5秒软启动。
默认2。
4-3-9参数P8：限速百比控制模式，当显示5时，表示设定速度为最快速度的5%，显示6表示设定速度为最快速度的6%，以此类推，当显示100时，表示设定速度为最快速度。
参数从5%至100%可调，默认100%。
4-3-10参数P9：进入电机扭矩设置模式，当显示1时，表示扭矩为最大扭矩的50%，显示2时最大扭矩的75%，显示3时扭矩为最大扭矩。
默认2。
4-3-11参数PA：EBS（电子刹车）强度选择模式，当显示0时，表示无EBS，当显示1时，表示EBS为最弱，当显示2时，表示EBS为略强，当显示5时，表示EBS为最强。
参数从0至5可调，默认1。
4-3-12参数PB：LCD背光亮度调整，参数从0至5可调，默认3。
4-3-13参数PC：仪表无操作时自动关机时间设置，单位是分钟。
参数从1至30可调，默认5分钟。
注意：自动关机计时原则为无操作、无速度才开始计时。
4-3-14参数PD：ABS功能开关控制模式，当显示0时，表示ABS功能关毕，当显示1时，表示ABS功能开启。
默认0。
