栓钉焊接工艺内部编号:(YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128)栓钉焊接工艺一、栓钉焊的基本原理和技术条件将金属螺柱焊到工件平面上去的方法叫做螺柱焊。
在建筑工程中称栓钉焊。
它属于熔态压力焊范畴。
栓钉焊又有2种:普通栓钉焊和穿透栓钉焊,普通栓钉焊亦称非穿透栓钉焊。
穿透栓钉焊用于组合楼板和组合梁,焊接时,将压型钢板焊透。
使栓钉、压型板、和钢构件三者焊接在一起。
压型钢板厚0.5、0.8、1.0、1.2、1.6mm,镀锌。
施工中,压型钢板起到底模的作用。
栓钉焊机有两种,电弧栓焊机和储能栓钉焊机,储能焊机适用于直径较小的栓钉焊(8mm以下),在建筑工程中栓钉直径较大(25mm)以下。
因此栓钉焊时均采用电弧栓钉焊机。
二、栓钉1)栓钉材料的机械性能及化学张性能:力学性能见表:栓钉用钢牌号及力学性能化学成份见表:栓钉用钢牌号及化学成份2)栓钉的形状尺寸见图:焊钉的形状尺寸D------栓钉直径 Dk-------栓钉头直径 k-------栓钉头高度r-------倒角半径WA------熔化长度1)------由制造者选择制成凹穴型式2)-----引弧结由制造者确定栓钉的尺寸3) 栓钉表面质量栓钉不必经表面处理。
其表面应平滑、洁净,不得有锈蚀、氧化皮、油脂和毛刺等;其杆部表面不允许有影响使用的裂缝,但头部裂-d)mm。
缝的深度(径向)不得超过0.25(dk2 瓷环1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图和表的规定。
其中,B1型适用于普通平焊,也适用于13mm和16mm栓钉的穿透平焊;B2型仅适用于19mm栓钉的穿透平焊。
焊接瓷环型式焊接瓷环尺寸(mm)2)表面质量焊接瓷环不得有露水和雨水痕迹。
三、施工准备1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定,其结果应符合设计要求和GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果,编制施工作业指导书,做好施工技术交底。

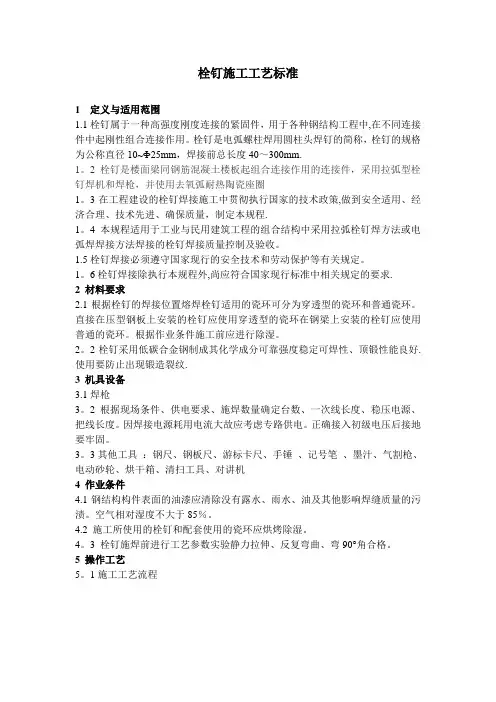

栓钉施工工艺标准
![栓钉施工工艺标准](https://img.taocdn.com/s3/m/95899493caaedd3382c4d305.png)
栓钉施工工艺标准1定义与适用范围1.1栓钉属于一种高强度刚度连接的紧固件,用于各种钢结构工程中,在不同连接件中起刚性组合连接作用。
栓钉是电弧螺柱焊用圆柱头焊钉的简称,栓钉的规格为公称直径10~Ф25mm,焊接前总长度40~300mm.1。
2栓钉是楼面梁同钢筋混凝土楼板起组合连接作用的连接件,采用拉弧型栓钉焊机和焊枪,并使用去氧弧耐热陶瓷座圈1。
3在工程建设的栓钉焊接施工中贯彻执行国家的技术政策,做到安全适用、经济合理、技术先进、确保质量,制定本规程.1。
4本规程适用于工业与民用建筑工程的组合结构中采用拉弧栓钉焊方法或电弧焊焊接方法焊接的栓钉焊接质量控制及验收。
1.5栓钉焊接必须遵守国家现行的安全技术和劳动保护等有关规定。
1。
6栓钉焊接除执行本规程外,尚应符合国家现行标准中相关规定的要求.2 材料要求2.1根据栓钉的焊接位置熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。
直接在压型钢板上安装的栓钉应使用穿透型的瓷环在钢梁上安装的栓钉应使用普通的瓷环。
根据作业条件施工前应进行除湿。
2。
2栓钉采用低碳合金钢制成其化学成分可靠强度稳定可焊性、顶锻性能良好.使用要防止出现锻造裂纹.3 机具设备3.1焊枪3。
2根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。
因焊接电源耗用电流大故应考虑专路供电。
正确接入初级电压后接地要牢固。
3。
3其他工具:钢尺、钢板尺、游标卡尺、手锤、记号笔、墨汁、气割枪、电动砂轮、烘干箱、清扫工具、对讲机4 作业条件4.1钢结构构件表面的油漆应清除没有露水、雨水、油及其他影响焊缝质量的污渍。
空气相对湿度不大于85%。
4.2 施工所使用的栓钉和配套使用的瓷环应烘烤除湿。
4。
3 栓钉施焊前进行工艺参数实验静力拉伸、反复弯曲、弯90°角合格。
5 操作工艺5。
1施工工艺流程栓钉焊接流程图5。
2栓钉操作工艺5。
2。
1使用专用栓钉熔焊机进行焊接施工,该设备需要设置专用配电箱及专用线路(从变压器引入)。
栓钉焊接工艺
![栓钉焊接工艺](https://img.taocdn.com/s3/m/49c92ccd1a37f111f0855b1c.png)
栓钉焊接工艺一、栓钉焊的基本原理和技术条件将金属螺柱焊到工件平面上去的方法叫做螺柱焊。
在建筑工程中称栓钉焊。
它属于熔态压力焊范畴。
栓钉焊又有2种:普通栓钉焊和穿透栓钉焊,普通栓钉焊亦称非穿透栓钉焊。
穿透栓钉焊用于组合楼板和组合梁,焊接时,将压型钢板焊透。
使栓钉、压型板、和钢构件三者焊接在一起。
压型钢板厚0.5、0.8、1.0、1.2、1.6mm,镀锌。
施工中,压型钢板起到底模的作用。
栓钉焊机有两种,电弧栓焊机和储能栓钉焊机,储能焊机适用于直径较小的栓钉焊(?8mm以下),在建筑工程中栓钉直径较大(?25mm)以下。
因此栓钉焊时均采用电弧栓钉焊机。
二、栓钉1)栓钉材料的机械性能及化学张性能:力学性能见表:栓钉用钢牌号及力学性能力学性能牌号抗拉强酸度бbN/mm2屈服强度бsN/mm2伸长率δ5% ML15A≥400≥320≥14 ML15化学成份见表:栓钉用钢牌号及化学成份化学成份%牌号C Si Mn P S AhML15A 0.13~0.18 ≤0.10 0.3~0.6 ≤0.35 ≤0.035 ≥0.020 ML150.13~0.180.15~0.350.3~0.6≤0.35≤0.035--------2) 栓钉的形状尺寸见图:焊钉的形状尺寸D------栓钉直径 Dk-------栓钉头直径 k-------栓钉头高度 r-------倒角半径WA------熔化长度 1)------由制造者选择制成凹穴型式 2)-----引弧结由制造者确定 栓钉的尺寸3) 栓钉表面质量 栓钉不必经表面处理。
其表面应平滑、洁净,不得有锈蚀、氧化皮、油脂和毛刺等;其杆部表面不允许有影响使用的裂缝,但头部裂缝的深度(径向)不得超过0.25(d k -d)mm 。
2 瓷环1) 焊接瓷环型式尺寸 焊接瓷环型式和尺寸应符合图和表的规定。
其中,B1型适用于普通平焊,也适用于13mm 和16mm 栓钉的穿透平焊;B2型仅适用于19mm 栓钉的穿透平焊。
栓钉焊接施工技术
![栓钉焊接施工技术](https://img.taocdn.com/s3/m/b727097e5acfa1c7aa00cc6e.png)
栓钉焊接北京乐喜金星大厦项目主体结构为钢结构,楼盖由钢梁和(压型钢板、钢筋混凝土)组合楼板构成。
为了使钢梁与组合楼板能有效地协同工作,设置了抗剪连接栓钉,使栓钉杆承受钢构件与混凝土之间的剪力,实现钢-混凝土的抗剪连接。
钢主梁的栓钉直接焊在钢梁顶面上,为非穿透焊;其他部位钢梁与栓钉中间夹有压型钢板,为穿透焊。
(一)栓钉施焊前的准备工作1.对栓钉的力学性能要求本工程采用北京京冶生产的直径19mm长150mm的圆柱头抗剪栓钉。
栓钉用ML15冷墩钢制成。
ML15冷墩钢完全可以满足美国钢结构协会《钢结构焊接规范》(AWS D1.1-94)的有关规定(见表10-1)。
2.栓钉焊接端的试验方法栓钉力学性能可由两种方法确定:试验冷加工后的钢材或试验成品栓钉,只要符合表10-1规定即为合格产品。
栓钉出厂前必须按照冶金部行业标准(YB 9283-92)进行焊接端的质量鉴定试验。
(1)试件的数量与制作按规范要求,直径为19mm的栓钉,需各做穿透焊和非穿透焊试件60个,其中,高于最佳电流2~3%的30个,低于最佳电流2~3%的30个。
试板采用厚16mm 以上,80mm×80mm的16Mn钢板,以最佳恒定时间将栓钉焊在试板上。
(2)试验1)拉力试验两种试件各取10个,在拉力试验装置上进行拉伸试验。
若所有试件的抗拉强度值不低于表10-1规定的值,即认为焊接质量合格。
2)弯曲试验各取20个焊接试件在弯曲试验机上进行弯曲试验,相对原轴线往两边作30°交变弯曲,直至栓钉损坏为止。
若全部试件的断裂均发生在试板上或栓钉杆上,而不在焊缝或热影响区内,则焊接质量应视为合格。
3)重新试验经过拉力和弯曲试验后,若有不合格的试件,则应重新制备试件进行再次试验;如果失败,则认为该批栓钉焊接质量不合格。
3.栓钉力学性能的复验(1)栓钉焊接部位的抗拉与抗弯试验,按图10-1配置6个试件,其中3个试件进行拉伸试验,其抗拉强度值均应>415MPa;另取三个试件进行弯曲试验,用锤敲击圆柱头部,弯曲30°若无裂纹,认为合格。
栓钉焊工艺
![栓钉焊工艺](https://img.taocdn.com/s3/m/12cd3570f6ec4afe04a1b0717fd5360cba1a8d17.png)
栓钉焊工艺在压型钢板上现浇钢筋混凝土楼面结构中,压型钢板是混凝土楼板的永久性模板,栓钉是混凝土楼板与钢柱、钢梁在承受抗剪应力时的连接件。
除外包混凝土钢柱上的栓钉为直接焊接外,在压型钢板上,栓钉焊皆为穿透焊接,穿透层次有一层、二层,最多可达到四层。
电弧栓钉焊是将特制的栓钉的全面积焊到工件上,其焊接效率高,质量可靠,应力分布合理,是一种优质、高效和低耗的接触弧焊工艺。
本工程楼面抗剪栓钉规格暂时不详。
但各种规格的施工工艺要求基本相同。
1.栓钉焊接前的准备工作1)焊接前应检查栓钉质量。
栓钉应无皱纹、毛刺、开裂、扭歪、弯曲等缺陷,栓钉应防止锈蚀和油污。
2)瓷环的尺寸精度与栓钉焊接成型关系很大,对焊接工艺有直接影响,因此采购瓷环时一定要控制尺寸与说明书一致,栓钉和磁环的规格需匹配。
3)栓钉在施工焊前必须经过严格的工艺参数试验。
对于不同厂家、不同批号、不同材质及不同焊接设备的栓钉焊接工艺,均应进行试验,确定工艺参数。
栓钉焊工艺参数包括:焊接型式、焊接电压、电流、栓焊时间、栓钉伸出长度、栓钉回弹高度、阻尼调整位置。
在穿透焊中还包括压型钢板的厚度、间隙及层次。
4)栓钉焊工艺试件经过静力拉伸、反复弯曲及打弯试验合格后,现场操作时还需要根据电缆线的长度、施工季节、风力等因素进行调整。
(1)通过静力拉伸试验观察拉力试件的拉断位置和试件的强度、延伸率、屈服强度的数值。
拉伸中栓钉不能断在焊接处,只许断在栓钉杆上,同时试件的力学性能三项指标应符合表5.6-19的规定。
5.6-19栓钉力学性能指标表(2)反复弯曲试验:将试件固定在某一位置,然后用特制的扳手夹往试件的栓钉大头部,在一个纵向平面内反复弯曲三周,弯曲角度为45°以上。
试件经检查不能出现任何断裂现象,焊缝不能出现断裂缺陷,栓钉应在栓杆上断裂。
(3)打弯试验:用6-12mm厚的钢板,面积为240mm×300mm做试件,将试件底板固定在某一位置,然后划出栓焊位置线,栓焊栓钉数量为30颗,其中10颗做静力拉伸试验,10颗做反复弯曲试验,10颗做铁锤打弯900试验。
2019304栓钉焊接工艺标准.doc.doc
![2019304栓钉焊接工艺标准.doc.doc](https://img.taocdn.com/s3/m/958d3d0310661ed9ad51f3dc.png)
栓钉焊施工工艺标准(Ⅲ-304)1、适用范围1.0.1 为在工程建设的栓钉焊接施工中贯彻执行国家的技术政策,做到安全适用、经济合理、技术先进、确保质量,制定本规程。
1.0.2 本规程适用于工业与民用建筑工程的组合结构中采用拉弧栓钉焊方法或电弧焊焊接方法焊接的栓钉焊接质量控制及验收。
1.0.3 栓钉焊接必须遵守国家现行的安全技术和劳动保护等有关规定。
1.0.4 栓钉焊接除执行本规程外,尚应符合国家现行标准中相关规定的要求。
2、施工准备2.1 材料(栓钉)2.1.1 栓钉成品应符合现行国家标准《电弧螺柱焊用圆柱头焊钉》GB/T 10433及本规程的相关规定。
栓钉原材的材质、栓钉成品的力学性能应符合表4.1.1-1及表4.1.1-2的规定。
当设计要求采用其它类型的材料时,其性能应满足相应标准的规定。
点、相同直径、采用相同瓷环的栓钉焊接端的评定,具体要求如下:1 试样制备将代表不同直径的栓钉按照生产商推荐的最佳焊接规范连续焊接30个试样,栓钉试样中钢板的规格为80×80mm,厚度应不小于16mm,可采用《碳素结构钢》GB700中规定的Q235钢或《低合金高强度结构钢》GB1591中规定的Q345钢。
试样的制备及尺寸可参见图5.3.1。
2 试验1)拉伸试验取10个按本规程制备的栓钉试样进行拉伸试验,如果所有拉伸试样的抗拉载荷等于或大于表2.1.2规定的最小值,并且断裂位置位于焊缝及热影响区以外,则认为拉伸试验合格。
取20个按本规程制备的栓钉试样进行弯曲试验,用手锤打击或使用套管,使其正反方向交替弯曲30°,直至损坏为止。
对于所有弯曲试件,如果试验都是断裂在钢板母材或栓钉上而不是在焊缝或热影响区中,则认为弯曲试验合格。
使用套管时,套管下端距焊肉上端的距离约为栓钉的直径,当环境温度低于10℃时,不得使用锤击进行弯曲试验。
3)复验如果在弯曲试验中,焊缝或热影响区发生断裂;或者在拉伸试验中,抗拉载荷小于规定的最低值时,则必须重新制备一组试样进行试验,如仍不满足要求,则栓钉焊接端评定不合格。
栓钉焊接工艺
![栓钉焊接工艺](https://img.taocdn.com/s3/m/38b792e0192e45361166f556.png)
栓钉焊接工艺-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII栓钉焊接工艺一、栓钉焊的基本原理和技术条件将金属螺柱焊到工件平面上去的方法叫做螺柱焊。
在建筑工程中称栓钉焊。
它属于熔态压力焊范畴。
栓钉焊又有2种:普通栓钉焊和穿透栓钉焊,普通栓钉焊亦称非穿透栓钉焊。
穿透栓钉焊用于组合楼板和组合梁,焊接时,将压型钢板焊透。
使栓钉、压型板、和钢构件三者焊接在一起。
压型钢板厚0.5、0.8、1.0、1.2、1.6mm,镀锌。
施工中,压型钢板起到底模的作用。
栓钉焊机有两种,电弧栓焊机和储能栓钉焊机,储能焊机适用于直径较小的栓钉焊(ø8mm以下),在建筑工程中栓钉直径较大(ø25mm)以下。
因此栓钉焊时均采用电弧栓钉焊机。
二、栓钉1)栓钉材料的机械性能及化学张性能:力学性能见表:化学成份见表:栓钉用钢牌号及化学成份牌号化学成份%C Si Mn P S Ah ML15A 0.13~0.18 ≤0.100.3~0.6 ≤0.35≤0.035≥0.020 ML15 0.13~0.18 0.15~0.35 0.3~0.6 ≤0.35≤0.035--------2)栓钉的形状尺寸见图:焊钉的形状尺寸D------栓钉直径 Dk-------栓钉头直径 k-------栓钉头高度r-------倒角半径WA------熔化长度1)------由制造者选择制成凹穴型式2)-----引弧结由制造者确定栓钉的尺寸3)栓钉表面质量栓钉不必经表面处理。
其表面应平滑、洁净,不得有锈蚀、氧化皮、油脂和毛刺等;其杆部表面不允许有影响使用的裂缝,但头部裂缝的深度(径向)不得超过0.25(d k-d)mm。
2 瓷环1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图和表的规定。
其中,B1型适用于普通平焊,也适用于13mm和16mm栓钉的穿透平焊;B2型仅适用于19mm栓钉的穿透平焊。
栓钉焊接工艺
![栓钉焊接工艺](https://img.taocdn.com/s3/m/adb1406d011ca300a6c3908c.png)
1.1栓钉焊接工艺
本工程栓钉焊接主要为混凝土组合楼面钢梁上的栓钉和钢柱上现场焊接的栓钉。
1.1.1焊接准备
1.栓钉到货后应按规格分类摆放。
2.制订发放和领用栓钉、瓷环的有关制度(项目内部控制措施之一),坚持做到发放有登记,领用有手续依据。
1.1.2栓钉焊接工艺流程
1.1.3栓钉焊接施工工艺工艺
1.把栓钉放在焊枪的加持装置中,把相应直径的保护瓷环置于母材上,把栓钉插入瓷环内并与
母材接触。
2.按动电源开关,栓钉自动提升,激发电弧
3.焊接电流增大,使栓钉端部和母材熔化
4.设定电弧燃烧时间达到后,将栓钉自动压入母材
5.切断电流,融化金属凝固,并使焊枪保持不动。
6.冷却后,栓钉端部表面形成均匀的环状焊缝余高,敲碎并清除保护瓷环。
栓钉焊工艺
![栓钉焊工艺](https://img.taocdn.com/s3/m/4b5d126cbb4cf7ec4bfed012.png)
栓钉焊工艺在压型钢板上现浇钢筋混凝土楼面结构中,压型钢板是混凝土楼板的永久性模板,栓钉是混凝土楼板与钢柱、钢梁在承受抗剪应力时的连接件。
除外包混凝土钢柱上的栓钉为直接焊接外,在压型钢板上,栓钉焊皆为穿透焊接,穿透层次有一层、二层,最多可达到四层。
电弧栓钉焊是将特制的栓钉的全面积焊到工件上,其焊接效率高,质量可靠,应力分布合理,是一种优质、高效和低耗的接触弧焊工艺。
本工程楼面抗剪栓钉规格暂时不详。
但各种规格的施工工艺要求基本相同。
1.栓钉焊接前的准备工作1)焊接前应检查栓钉质量。
栓钉应无皱纹、毛刺、开裂、扭歪、弯曲等缺陷,栓钉应防止锈蚀和油污。
2)瓷环的尺寸精度与栓钉焊接成型关系很大,对焊接工艺有直接影响,因此采购瓷环时一定要控制尺寸与说明书一致,栓钉和磁环的规格需匹配。
3)栓钉在施工焊前必须经过严格的工艺参数试验。
对于不同厂家、不同批号、不同材质及不同焊接设备的栓钉焊接工艺,均应进行试验,确定工艺参数。
栓钉焊工艺参数包括:焊接型式、焊接电压、电流、栓焊时间、栓钉伸出长度、栓钉回弹高度、阻尼调整位置。
在穿透焊中还包括压型钢板的厚度、间隙及层次。
4)栓钉焊工艺试件经过静力拉伸、反复弯曲及打弯试验合格后,现场操作时还需要根据电缆线的长度、施工季节、风力等因素进行调整。
(1)通过静力拉伸试验观察拉力试件的拉断位置和试件的强度、延伸率、屈服强度的数值。
拉伸中栓钉不能断在焊接处,只许断在栓钉杆上,同时试件的力学性能三项指标应符合表5.6-19的规定。
5.6-19栓钉力学性能指标表(2)反复弯曲试验:将试件固定在某一位置,然后用特制的扳手夹往试件的栓钉大头部,在一个纵向平面内反复弯曲三周,弯曲角度为45°以上。
试件经检查不能出现任何断裂现象,焊缝不能出现断裂缺陷,栓钉应在栓杆上断裂。
(3)打弯试验:用6-12mm厚的钢板,面积为240mm×300mm做试件,将试件底板固定在某一位置,然后划出栓焊位置线,栓焊栓钉数量为30颗,其中10颗做静力拉伸试验,10颗做反复弯曲试验,10颗做铁锤打弯900试验。
焊钉(栓钉)焊接工程规范
![焊钉(栓钉)焊接工程规范](https://img.taocdn.com/s3/m/906c9be5aef8941ea76e0583.png)
焊钉(栓钉)焊接工程作业指导规范
1、适用范围
本规范运用于钢结构制作中焊钉(栓钉)焊接加工工序的控制。
2、控制
2.1 主控项目(注1):
2.1.1施工单位对其采用的焊钉和钢材焊接应进行焊接工艺评定,其结果应符合设计要
求和国家现行有关标准的规定。
瓷环应按其产品说明书进行烘焙。
检查数量:全数检查。
检验方法:检查焊接工艺评定报告和烘焙记录。
2.1.2焊钉焊接后应进行弯曲试验检查,其焊缝和热影响区不应有肉眼可见的裂纹。
检查数量:每批同类构件抽查 10%,且不应少于 10 件;被抽查构件中,每件检
查焊钉数量的 1%,但不应少于 1 个。
检验方法:焊钉弯曲 30°后用角尺检查和观察检查。
2.2 一般项目(注2):焊钉根部焊脚应均匀,焊脚立面的局部未熔合或不足 360°的焊
脚应进行修补。
检查数量:按总焊钉数量抽查 1%,且不应少于 10 个。
检验方法:观察检查。
注1:主控项目为必须符合本规范合格质量标准的要求,如无特别说明检查数量为全数检验。
注2:一般项目其检验结果应有80%及以上的检查点符合本规范合格质量标准的要求,且最大值不应超过其允许偏差值的1.2倍。
注3:每道工序完成后,操作者应在登记卡上签字,并经检验员签字确认合格。
各道工序操作者对上道工序的材料标记和检验员签字进行检查,确认无误后方可接收。
第1 页共1 页。
钢结构栓钉焊焊接工艺
![钢结构栓钉焊焊接工艺](https://img.taocdn.com/s3/m/5df2c3b5e87101f69f31956f.png)
钢结构栓钉焊焊接工艺钢结构栓钉焊焊接工艺1 基本情况:1.1焊接设备:RZN-2500型螺柱焊机。
普通交流弧焊机修补焊。
修补焊用焊条E5015-E5016∮3.2。
1.2焊接位置:具体位置见施工图纸。
2 焊前准备2.1采用专用螺柱(焊钉)焊机进行施工,其焊接设备设置专用配电箱及专用线路(从变压器引入)。
2.2焊钉必须符合GB10433-89规范和设计要求。
焊钉有锈蚀时,需经除锈后方可使用,特别是焊钉和大头部位不可有锈蚀和污物,严重锈蚀的焊钉不可使用。
2.3采用直流正接。
2.4为防止直流电弧磁偏吹,地线尽量对称布置在焊件两侧。
3 焊钉焊接工艺流程图:见图34 焊接过程:4.1在施焊面放线,画出焊钉的准确位置。
4.2对该点进行除锈、除漆、除油污处理,以露出金属光泽为准,并使施焊点局部平整。
4.3电弧保护瓷环摆放就位且瓷环要干燥,为提高效益在瓷环旁边摆放好焊钉。
4.4调整好焊钉伸出瓷环的长度为6mm,调整好提弧长度为3-4.5mm。
4.5将焊枪置于工件上,施加预压力使枪内的弹簧压缩,直到焊钉与瓷环同时紧贴工件表面。
4.6扣压焊枪上的扳开关,接通焊接回路,使枪体内的电磁线圈激碰焊钉被自动提升,在焊钉与工件之间打弧。
4.7焊钉处于提升位置时,电弧扩展到整个焊钉端面,并使端面少量熔化,电弧热同时使焊钉下方的工件表面熔化并形成熔池。
4.8电弧按预定时间熄灭时,电磁线圈去磁,靠弹簧压力快速地将焊钉熔化端压入熔池,焊接回路断开。
4.9稍停后,将焊枪从焊好的焊钉上提起,打碎并除去保护圈。
4.10焊后根部脚均匀、饱满,用榔头击成15-30度,焊缝不产生裂纹。
5 焊接电流和焊接时间的选定5.1输入焊接能量足够大,是保证获得优质电弧焊钉焊接接头的基本条件;输入焊接区域的总能量与焊接电流、焊接时间和焊接电弧电压有关。
5.2电弧电压取决于电弧长度或焊钉距离工件的距离,调好距离电弧电压就基本不变,所以输入能量只由焊接电流和焊接时间决定。
栓钉焊接施工工艺
![栓钉焊接施工工艺](https://img.taocdn.com/s3/m/4ccc5d6091c69ec3d5bbfd0a79563c1ec5dad786.png)
栓钉焊接施工工艺
嘿,朋友!咱今天来聊聊栓钉焊接施工工艺这回事儿。
栓钉焊接,这可是个技术活,就像大厨炒菜,每个步骤都得拿捏得
恰到好处。
先来说说这焊接前的准备工作。
那得像战士上战场前检查装备一样
仔细,得把焊接面清理得干干净净,不能有一点儿杂质、油污啥的,
要不然这焊接出来的效果可就大打折扣啦!你想想,要是炒菜锅没洗
干净就倒油炒菜,那能好吃吗?
选栓钉也很重要啊!得根据施工的具体要求,选对规格、型号,这
就好比选鞋子,得合脚才行。
尺寸不对,那麻烦可就大了,不是松松
垮垮,就是紧得要命。
接下来就是焊接设备啦,这可是关键的“武器”。
设备得调试好,电流、电压都得精准设置,这就像给汽车加油,油的品质和量都得合适,不然车子能跑得顺溜吗?
正式焊接的时候,那可得稳住心神。
起弧要稳,焊接过程要匀速,
就跟跑步一样,一会儿快一会儿慢,能行吗?而且要保证焊接的角度
正确,这角度要是歪了,那不就像房子盖歪了一样危险?
焊接完了也不能掉以轻心,得检查检查。
看看焊缝是不是饱满,有没有气孔、夹渣这些毛病。
这就跟考试完了要检查卷子一样,可不能粗心大意。
要是焊接的时候不小心出了问题,那可别慌,得冷静处理。
就像在路上遇到小沟小坎,不能一下子就乱了阵脚。
总之,栓钉焊接施工工艺这事儿,容不得半点马虎。
每一个环节都得认真对待,就像精心呵护一棵小树苗,从播种到长大,都得用心。
只有这样,才能保证焊接的质量,让工程稳稳当当,坚如磐石。
您说是不是这个理儿?。
cecs226-2007栓钉焊接技术规程
![cecs226-2007栓钉焊接技术规程](https://img.taocdn.com/s3/m/f0175f10bf23482fb4daa58da0116c175e0e1e48.png)
cecs226-2007栓钉焊接技术规程栓钉焊接技术是一种常见的金属连接方法,广泛应用于船舶、桥梁、建筑等工程中。
为了确保焊接质量和安全性,制定了CECS226-2007栓钉焊接技术规程。
本文将结合实际案例,详细介绍栓钉焊接技术规程的内容和要点。
一、栓钉焊接技术规程的背景和作用栓钉焊接技术规程是为了指导栓钉焊接操作人员,确保焊接过程中的质量和安全。
该规程对焊接设备、材料、工艺、验收等方面做出了详细的要求,旨在提高焊接质量和效率。
二、栓钉焊接技术规程的主要内容1.焊接设备和材料的要求:规定焊接设备必须符合国家标准,焊接材料必须经过质量检验,保证焊接质量稳定可靠。
2.焊接操作人员的要求:要求焊工持有相应的证书,具备一定的焊接经验和技能,做到熟悉规程内容并严格按照操作规程进行操作。
3.焊接工艺流程:详细介绍了栓钉焊接的工艺流程,包括焊接前的准备工作、焊接参数的设定、焊接操作的步骤等,确保焊接过程稳定可靠。
4.焊接质量验收:规定了焊接质量验收标准和方法,包括焊接接头的外观质量、焊缝的牢固程度等指标,保证焊接质量符合要求。
三、实际案例分析以某桥梁工程为例,栓钉焊接技术规程的严格执行和专业操作,保证了桥梁的连接质量和安全性。
焊接操作人员按照规程要求进行操作,通过严格的焊接参数控制和检验,确保了焊接质量的稳定和可靠性。
最终,该桥梁工程通过验收,并获得了相关部门的认可和好评。
四、总结栓钉焊接技术规程的制定和执行,对于提高焊接质量和安全性具有重要意义。
通过规范的工艺流程和严格的质量验收,能够有效避免焊接过程中出现的质量问题,保证工程的安全性和可靠性。
因此,焊接操作人员应认真遵守技术规程,确保每一次焊接操作都符合标准要求,为工程质量和安全保驾护航。
栓钉焊接施工工艺
![栓钉焊接施工工艺](https://img.taocdn.com/s3/m/7a60317a178884868762caaedd3383c4bb4cb42d.png)
8 钢结构焊钉焊接施工工艺8。
1.1 实用范围本标准适用于各类钢结构工程中,公称直径为10~25mm的焊钉(圆柱头焊钉、熔焊栓钉、剪力钉等)的焊接施工。
8.1.2参考标准与规范冷镦和挤压用钢 GB/T6478—2001电弧螺柱焊用圆柱头焊钉 GB/T10433—2002建筑工程施工质量验收统一标准 GB50300—2001钢结构工程施工质量验收规范 GB50205—2001建筑钢结构焊接技术规程 JGJ81—20028。
1。
3材料1 焊钉1)焊钉材料的机械性能应符合表8。
1。
3—1规定.表8.1。
3-1 焊钉材料及机械相性能2) 焊钉的形状尺寸应符合图8.1。
3—1及表8.1.3-2的规定图8。
1。
3-1 焊钉的形状尺寸注:图中1)表示由制造者选择可制成凹穴形式.表8.1。
3-2 焊钉的形状尺寸(mm)3) 焊钉表面质量焊钉必不经表面处理。
其表面应平滑、洁净,不得有锈蚀、氧化皮、油脂和毛刺等;其杆部表面不允许有影响使用的裂缝,但头部裂缝的深度(径向)不得超过0。
25(d k—d)mm。
2 瓷环1)焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1。
3—2和表8.1.3-3的规定。
其中,B1型适用于普通平焊,也适用于13mm和16mm焊钉的穿透平焊;B2型仅适用于19mm焊钉的穿透平焊。
12图8。
1。
3—2 焊接瓷环型式和尺寸表8。
1.3—3 焊接瓷环尺寸(mm )2) 表面质量 焊接瓷环不得有露水和雨水痕迹。
8.2 施工准备8。
2。
1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定,其结果应符合设计要求和GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果,编制施工作业指导书,做好施工技术交底. 8.2.2 材料准备根据设计要求,选用合格的焊钉。
根据焊钉的安装位置按下述要求使用配套瓷环: 1 若直接在压型钢板上安装焊钉,应使用穿透型(B2型)的配套瓷环。
2 若直接在钢梁钢柱上安装焊钉,应使用普通型(B1型)的配套瓷环。
(整理)kx钢结构栓钉焊接施工工艺标准
![(整理)kx钢结构栓钉焊接施工工艺标准](https://img.taocdn.com/s3/m/12304357b84ae45c3b358c65.png)
钢结构栓钉焊接施工工艺标准21.5.1 材料要求21.5.1.1 根据栓钉的焊接位置,熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。
直接在压型钢板上安装的栓钉应使用穿透型的瓷环,在钢梁上安装的栓钉应使用普通的瓷环。
根据作业条件施工前应进行除湿。
21.5.1.2 栓钉,采用低碳合金钢制成,其化学成分可靠,强度稳定,可焊性、顶锻性能良好。
使用要防止出现锻造裂纹。
21.5.1.2.1 栓钉化学成分见表21.5.1-1表21.5.1-121.5.1.2.2 栓钉机械性能见表21.5.1-2表21.5.1-221.5.1.2.3 栓钉尺寸符合表21.5.1-3及图21.5.1-4表21.5.1-321.5.1.3.2 使融化金属与空气隔绝,防止融化金属被氧化。
21.5.1.3.3 集中电弧热量,并使成型焊缝缓慢冷却。
21.5.1.3.4 释放焊接过程中的有害气体。
21.5.1.3.5 屏蔽电弧光与飞溅物。
21.5.1.3.6 充当临时支架。
构成焊枪操作系统的一部分。
采用栓钉直接焊在工件上的普通栓钉焊,使用普通瓷环。
栓钉在引弧后先要熔穿一定厚度的薄钢板(一般厚度在0.8~1.6mm),然后再与工件熔成一体,穿透焊需要的瓷环壁厚要大于普通瓷环,下部排气孔总面积亦是普通瓷环的1.3倍。
瓷环的尺寸关键是控制支撑焊枪平台的高度和瓷环中心栓钉孔的直径。
由于瓷环生产工艺得差异,其产品尺寸的精确程度和稳定性将直接影响栓钉焊的质量。
21.5.2 主要施工机具21.5.2.1栓钉焊机。
直流电源,国产有QZL-2000A。
日本大阪栓焊机为降压供电式电源:KRNK-2000电源+制卸装置NC21。
MRN-2000+焊枪GS201或NS101松下栓焊机:YD-2000LS-2型栓焊机+焊枪YS-223G。
其暂载率为15%。
根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。
因焊接电源耗用电流大,故应考虑专路供电。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
文件编号________ 20 年月日建筑安装分项工程施工工艺(三)第六节成品保护7.6.1 构件焊接后的变形,应进行成品矫正,成品矫正一般采用热矫正,加热温度不宜大于650℃,构件矫正应符合下列要求:7.6.2凡构件上的焊瘤、飞溅、毛刺、焊疤等均应清除干净。
要求平的焊缝应将焊缝余高磨平。
7.6.3 根据装配工序对构件标识的构件代号,用钢印打入构件翼缘上,距端500MM范围内。
构件编号必须按图纸要求编号,编号要清晰、位置要明显。
7.6.4 应在构件打钢印代号的附近,在构件上挂铁牌,铁牌上用钢印打号来表明构件编号。
7.6.5用红色油漆标注中心线标记并打钢印。
7.6.6 钢构件制作完成后,应按照施工图的规定及《钢结构工程施工质量验收规范》进行验收,构件外形尺寸的允许偏差应符合上述规定中的要求。
第七节应注意的问题7.7.1材料和质量要求1 材料的关键要求1)焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
2)重要钢结构采用的焊接材料应进行抽样复验,复验结果应符合现行国家产品标准和设计要求。
3)所用钢材及焊接材料的规格、型号、材质以及外观检查,均应符合设计图纸和规程的要求。
2 技术关键要求焊工应严格按照焊接工艺及技术操作规程施焊。
3 质量关键要求建筑钢结构焊接质量检查应由专业技术人员担任,并须经岗位培训取得质量检查员岗位合格证书。
4 职业健康安全关键要求焊工须有合格证及施焊资格,禁止无证上岗。
5 环境关键要求雪雨天气时,禁止露天焊接。
构件焊区表面潮湿或有冰雪时,必须清除干净方可施焊。
在四级以上风力焊接时,应采取防风措施。
7.7.2质量记录作好质量记录。
7.7.3安全环保措施1、认真贯彻执行国家有关安全生产法规,认真贯彻执行有关施工安全规程。
同时结合公司实际,制定安全生产制度和奖罚条例,并认真执行。
2、牢固树立“安全第一”的思想,坚持预防为主的方针,对职工经常进行安全生产教育,定期开展安全活动,充分认识安全生产的重要性,掌握一定的安全生产知识,对职工进行安全生产培训。
在安全生产上,一定要克服麻痹思想。
3、坚持所有进入车间的人员必须戴安全帽,每天上班前检查车间用气体的安全措施。
4、搞好安全用电。
所有电缆、用电设备的拆除、车间照明等均由专业电工担任,要使用的电动工具,必须安装漏电保护器,值班电工要经常检查、维护用电线路及机具,认真执行JGJ46-88标准,保持良好状态,保证用电安全。
5、各种施工机械编制操作规程和操作人员岗位责任制,专机专人使用保管,特殊工种必须持证上岗。
6、切实搞好防火。
氧气、乙炔气、CO2气要放在规定的安全处,并按规定正确使用,车间、工具房、操作平台等处设置足够数量的灭火器材。
电焊、气割时,先注意周围环境有无易燃物后再进行工作。
7、文明施工具体措施(1)对施工人员进行文明施工教育,加强职工的文明施工意识。
(2)实行区域管理,划分责任范围,定期进行文明施工检查。
(3)切实加强火源管理。
车间禁止吸烟,电、气焊及焊接作业时应清理周围的易燃物,消防工具要齐全,动火区域要安放灭火器,并定期检查。
(4)废料要及时清理,并在指定地点堆放,保证施工场地的清洁和施工道路的畅通。
(5)做好成品的外观及形体保护,减少污染。
7.7.4当设计对厚板有Z向性能要求时的焊接工艺措施在高层及超高层钢结构中,大量采用厚板焊接。
由于钢板存在微裂纹等缺陷、Z向力学性能差,因此厚板焊接、特别是大于40mm钢板焊接时,易导致层状撕裂。
1、选择合理的焊接接点连接形式:由于规范往往只考虑节点连接的强度及施工的可行性,而对厚板焊接时的层状撕裂未做明确规定,因此在按规范要求进行焊接设计时并不能保证避免层状撕裂的现象发生。
为此,在进行大于40mm厚钢板焊接时,应选择合理的节点连接形式,图7.7.4.1以减小局部区域由于焊缝收缩引起应力集中或尽量避免钢板Z向受拉。
图7.7.4.1(1)在满足要求焊透深度的前提下,采用较小的焊接坡口角度及间隙,图7.7.4.1.a。
(2)在角接接头中,采用对称坡口或偏向册板的坡口,减小板厚方向承受的收缩应力,图7.7.4.1.b。
(3)采用对称坡口,减小焊接收缩应力,图7.7.4.1.c。
(4)在T型或角接接头中,不应在厚板方向受焊接拉应力的板材端部设置焊缝,而应使该板厚度方向受拉的板材端部伸出接头焊缝区,图7.7.4.1.d。
(5)在T型、十字型接头中采用过渡段,以对接接头取代T型、十字型接头,图7.7.4.1.e、图7.7.4.1.f。
(6)对大型连接节点,建议采用图的构造设计来避免或减小厚度方向的应变,图7.7.4.1.g。
2 焊材及母材的选择1.对有特殊要求的部位,可选用Z向延性性能好的钢材(2)在满足受力要求的前提下,尽可能选择屈服强度低的焊条。
3 使用涂层和垫层采用软金属丝(一般为低强度的焊条)做垫层,使收缩变形发生在焊缝中,而避免在母材中产生应力集中。
或在节点焊缝处涂焊一层低强度延性焊接金属,让焊缝收缩变形发生在涂焊金属中。
图7.7.4.2图7.7.4.24 防止层状撕裂的工艺措施(1)T型焊接时,在母材板面用低强度焊材先堆焊塑性过渡层,图7.7.4.3。
图7.7.4.3(2)厚板焊接时,可采用低氢型、超低氢型焊条或气体保护焊施焊,并适当的提高预热温度。
(3)当板厚≥80mm时,对Ⅰ类或Ⅱ类以上钢材箱形柱角焊缝,板边火焰切割面宜用机械方法去处淬硬层,图7.7.4.4。
附图 4(4)对大尺寸熔透焊,可采用窄焊道焊接技术,并选择合理的焊道次序,以控制收缩变形,焊接过程中,应用锤击法来消除焊缝残余应力。
(5)采用合理的焊接顺序和方向先焊收缩量较大的焊缝,使焊缝能较自由地收缩;先焊错开的短焊缝,后焊直通长焊缝;先焊工作时受力较大的焊缝,使内应力合理分布。
(6)采取反变形降低局部刚性(7)当焊缝金属冷却时,锤击焊缝区锤击时温度应维持在100。
C ~ 150。
C之间或在400。
C以上,避免在200。
C ~ 300。
C之间进行;多层焊时,除第一层和最后一层焊缝外,每层都要锤击。
(8)焊前预热(9)加热减应区7.7.5附加说明1 工艺参数对焊缝形状的影响,见下图。
2 其他因素对焊缝形状的影响(1)引弧引弧前要求焊丝端头与焊件保持2-3mm的距离。
还要注意剪掉粗大的焊丝端头,因为球状端头的存在等于是加粗了焊丝直径,并且该球面端头覆盖了一层氧化膜,对引弧不利。
为清除未焊透、气孔等引弧的缺陷,对接焊应采用引弧板,或在距板材端部2-4mm处引弧,然后缓慢引向接缝的端头,待焊缝金属熔合后,再以正常焊接速度前进.(2)熄弧一条焊缝焊完后,应注意将收尾处的弧坑填满。
如果收尾时立即断弧则会形成低于焊件表面的弧坑,过深的弧坑会使焊道收尾处的强度减弱,并且容易造成应力集中而产生裂纹。
(3)T型接头焊接时,易产生咬边、未焊透、焊缝下垂等现象。
为了防止这些缺陷,在操作时,除了正确执行焊接工艺参数,还要根据板厚和焊角尺寸来控制焊丝的角度。
如果焊角尺寸为5mm以上,可将焊丝水平移开离夹角处1-2mm。
见下图。
(4)焊角尺寸小于8mm时,可以采用单层焊。
焊角尺寸小于5mm时,可用直线移动法和短路过渡法进行匀速焊接。
焊角尺寸在5~8mm之间时,可采用斜圆圈形送丝法进行焊接。
(5)焊角尺寸在8~9mm时,焊缝可用两层两道焊,第一层用直线移动送丝法施焊,电流稍偏大,以保证熔深足够。
第二层,电流稍偏小,用斜圆圈形左焊法施焊。
焊角尺寸大于9mm时,可用多层多道焊。
无论是多层多道焊或是单层单道焊,在操作中使每层的焊角在该层中从头到尾一致,保证均匀美观,其起始端和收尾端的操作要领同前面所述。
第八章熔嘴电渣焊焊接工艺适用范围:本工艺适用于钢结构制作熔嘴电渣焊焊接工艺。
工艺规定了一般低碳钢、普通低合金钢的熔嘴电渣焊的基本要求。
凡各工程的工艺中无特殊要求的结构件的熔嘴电渣焊均应按本工艺规定执行。
第一节材料要求8.1.1钢材及焊接材料应按施工图的要求选用,其性能和质量必须符合国家标准和行业标准的规定,并应具有质量证明书或检验报告。
如果用其它钢材和焊材代换时,须经设计单位同意,并按相应工艺文件施焊。
8.1.2按指定焊丝的牌号和规格使用。
第二节主要机具第三节作业条件8.3.1熔嘴电渣焊不允许露天作业。
当气温低于0。
C,相对湿度大于或等于90%,网路电压严重波动时不得施焊。
8.3.2焊接区应保持干燥、不得有油、锈和其它污物。
8.3.3熔嘴电渣焊焊剂在使用前应按产品说明书规定的烘焙时间和烘焙温度进行烘焙,不得含灰尘、铁屑和其他杂物。
烘干温度一般为250。
C 2小时。
8.3.4熔嘴孔内受潮,生锈或沾有污物时不得使用。
8.3.5熔嘴不应有明显锈蚀和弯曲,用前250。
C 1小时烘干,在80。
C左右存放和待用。
8.3.6焊丝的盘绕应整齐紧密,没有硬碎弯、锈蚀和油污。
焊丝盘上的焊丝量最少不得少于焊一条焊缝所需焊丝量。
8.3.7所有焊机的各部位均应处于正常工作状态。
8.3.8焊机的电流表、电压表和调节旋钮刻度指数的指示正确性和偏差数要清楚明确。
8.3.9保证电源的供应和稳定性,避免焊接中途断电和网压波动过大。
8.3.10施焊前,焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。
当发现有不符合要求时,应修整合格后方可施焊。
焊接连接组装允许偏差值见表8.3.10.1的规定。
表8.3.10.1焊接连接组装允许偏差值第四节施工工艺8.4.1工艺流程拼装焊接校正二次下料制孔装焊其它零件校正打磨打砂油漆搬运贮存运输8.4.2 操作工艺1 施焊前,检查组装间隙的尺寸,装配缝隙应保持在1mm以下,当缝隙大于1mm时,应采取措施进行修整和补救。
2 检查焊接部位的清理情况,焊接断面及其附近的油污、铁锈和氧化物等污物必须清除干净。
3 焊道两端应按工艺要求设置引弧板和熄弧板。
4 安装管状熔嘴并调整对中,熔嘴下端距引弧板底面距离一般为15~25mm。
5 焊接电流的选择可按下述经验公式进行计算:I = K F式中:I ——平均焊接电流,A;F ——管状熔嘴截面积,mm2;K ——比例系数,一般取5~7。
6 在保证焊透的情况下,电压尽可能低一些。
焊接电压一般可在35~55V之间选取。
7 引弧时,电压应比正常焊接过程中的电压高3~8V,渣池形成后恢复正常焊接电压。
8 焊接速度可在1.5~3m/h,的范围内选取。
9 常用的送丝速度范围为200~300m/h,造渣过程中选取200m/h为宜。
10 渣池深度通常为35~55mm。
11 焊接启动时,慢慢投入少量焊剂,一般为35~50g,焊接过程中应逐渐少量添加焊剂。
12 焊接过程中,应随时检查熔嘴是否在焊道的中心位置上,严禁熔嘴和焊丝过偏。
13 焊接电压随焊接过程而变化,焊接过程中随时注意调整电压。
