电视机开关电源电路图
液晶电视开关电源各种电路相关知识介绍
液晶电视开关电源各种电路相关知识介绍/来源：元器件交易网日期：2011年09月22日液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。
其中，主、副开关电源均采用并联式，与大多数CRT彩电的开关电源一样，其工作原理与检修方法也基本相同。
图1 液晶彩电开关电源组成框图通电后副电源先工作，输出+5V电压给数字板上的CPU，整机进入待机状态。
当按压本机面板或遥控器上的开机键后，CPU输出开机电平，PFC电路与主开关电源电路工作，整机进入正常工作状态。
值得一提的是，在部分液晶彩电中，CPU输出开机电平后，电源板上的PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V左右)后，这时主开关电源的脉宽振荡器才开始工作，主开关变压器次级输出+12V、+24V电压。
也就是说，在这类开关电源中，若PFC电路不工作，则主开关电源无输出。
下面对各部分电路的作用及特点作一介绍。
1.交流抗干扰电路交流抗干扰电路的作用有以下两个：一是滤除市电网中的高频干扰，以防影响液晶彩电的正常工作;二是滤除自身工作时产生的干扰，以防污染市电网，从而干扰其他电路。
该电路位于市电的输人处，其特征元件是电感与电容，如图2所示。
图2 交流抗干扰电路元件2. +300V整流电路在液晶彩电中，+300V整流电路的作用是将交流市电变换成脉动直流电，其整流方式通常采用全桥整流。
由于该电路后接PFC电路，故+300V整流后的滤波电容容量较小，通常采用0.1uF-0.47uF/400V的绦纶电容，如图3所示。
正常时，用指针万用表红笔接全桥“+”端、黑笔接全桥“-”端，阻值约为10kΩ;红笔接全桥“-”端、黑笔接全桥“+”端，阻值约为300kΩ;全桥两交流输人端间正反向电阻均约为500 kΩ。
图3 整流全桥及滤波电容液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。
电视机开关电源原理图识读要点
• 感应电压给C514充电，随 着C514充电电压的增高， 开关管基极电位逐渐变低， 致使开关管退出饱和区， Ic 开始减小，在绕组②~ ① 中感应出使开关管 V515基极为负、发射极为 正的电压，使开关管迅速 截止，这时次级绕组二极 管VD导通，高频变压器Ｔ 初级绕组中的储能释放给 负载。
开关稳压电源原理及框图
• 控制电路：电源接上负载后，通过取样电路获得 输出电压，将此电压与基准电压比较，并放大误 差值，去控制驱动电路，控制变换器中功率开关 管的占空比，使输出电压升高（或降低），从而 获得稳定的输出电压。
开关稳压电源原理及框图
• 变换电路：通过调节功率开关管的占空比实现调 节稳压作用。 • 若开关管的开关周期为T，在一个周期内，导通 时间为ton，则占空比为D=ton/T。 • 在开关电源中改变占空比的控制方式有两种：脉 冲宽度（PWM）调制和脉冲频率调制（PWF）。
电视机开关电源电路图识读
鄢立
知识回顾—稳压电源
• 稳压电源通常分为线性稳压电源和开关稳压电源， 在电子技术课程中所介绍的直流稳压电源一般是 线性稳压电源，它的特点是电压调整管始终工作 在线性放大区。
知识回顾—稳压电源
工频交流电源经过50Hz 变压器降压、 整流、 滤波输出稳定的直流电 电源接上负载后，串联 稳压调整器通过采样电 路获得输出电压，将此 输出电压和基准电压进 行比较。 • 如果输出电压小于基准 电压，则将误差值经过 放大电路放大后送入调 节器的输入端，通过调 节器调节使输出电压增 加，直到和基准值相等； • 如果输出电压大于基准 电压，则通过调节器使 输出减小。
开关稳压电源一般特点
• 50Hz单相交流220V电压经防电磁干扰的电源滤波 （滤除电源的高次谐波），直接整流滤波（不经 过工频变压器降压，滤波电路主要滤除整流后的 低频脉动谐波），获得直流电压；然后将此直流 电压经变换电路变换为数十或数百千赫的高频方 波或准方波电压，经过高频变压器格力并降压 （或升压）后，经高频整流、滤波电路，输出直 流电压
数字电视机顶盒开关电源电路原理与故障检修。
数字电视机顶盒开关电源电路原理与故障检修。
康佳SDC950型数字电视机顶盒开关电源实绘电路如下图所示(C969原板标注为电容，实际安装的是一只电阻)。
开关电源电路N901(DM0265R)集成了PWM控制器、功率管及驱动、高压启动、稳压控制、保护等电路，①脚接地，②脚为工作电源输入端，③脚为输出电压反馈输入端，④脚为芯片内部功率管极限电流调整端(此机未用)，⑤脚为启动电压输入端，6~8脚为芯片内部开关管漏极。
1、工作原理AC220V交流电经整流滤波后产生310V直流电压，一路经开关变压器T901的①-②绕组加到N901的⑥~⑧脚，为N901内部开关管提供高压；另一路经R904加到N901⑤脚，通过芯片内部启动电路对②脚外接的电容C908充电，当②脚电压达到12V启动阈值时，芯片内部功率管开始工作，同时内部电路关闭启动电源；T901的③-④绕组产生的高频电压经VD905整流、C908滤波后加到IC901②脚，为芯片提供工作电源。
开关电路工作后，T901次级产生的各路电压经整流滤波后为主板提供3.3V、7V、12V三种工作电压。
SR901、N902及周边元件组成稳压反馈电路，对3.3V输出电压进行取样后反馈到N901③脚，由芯片内部电路调整开关管的导通时间以保持输出电压的稳定。
正常工作时,实测②脚电压为8.8V。
当某种原因导致②脚电压低于8V或高于19V时，芯片将进入欠压/超压保护状态，整机不工作。
2、常见故障维修(1)主滤波电容C910失容。
当C910完全失容时，开机无任何反应，整机不工作。
此时测C910两端电压仅为210V；未完全失容时，有些机顶盒会出现间歇性工作或图像上有马赛克。
实修发现，C910失容后其外观并无明显异常，建议代换判断。
提示：电源芯片DM0256R 功率偏小，发热严重，且无散热片。
芯片附近的电路板大多已经烘烤变色，易导致引脚开焊或出现裂纹，从而使电源不能正常工作。
简单的做法是在6~⑧脚上大面积搪锡，以加强散热。
长虹液晶电视FSP140-3PS02电源板电路图(含逆变部分)
长虹ＦＳＰ２０５－４Ｅ０１Ｃ ＦＳＰ２０５－３Ｅ０１液晶 电源及保护电路原理与维修 长虹ＦＳＰ２０５－３Ｅ０１或ＦＳＰ２０５－４Ｅ０１Ｃ型液晶电源，采用Ｌ６５９９Ｄ＋ＮＣＰ１０１３ＡＰ０６＋ＵＣＣ２８０５１组合方案电源，其开关电源板由台湾全汉公司生产，该开关电源可与长虹自制开关电源ＧＰ０９互换，应用于长虹ＬＳ１２、ＬＳ１５机芯液晶彩色电视机中。
Ｌ６５９９Ｄ＋ＮＣＰ１０１３ＡＰ０６＋ＵＣＣ２８０５１组合方案电源，由三部分组成：一是以ＵＣＣ２８０５１为核心组成的ＰＦＣ功率因数校正电路，输出＋３８０Ｖ电压；二是以ＮＣＰ１０１３ＡＰ０６为核心组成的副电源电路，提供＋５Ｖ ＳＴＢ待机电压；三是以Ｌ６５９９Ｄ为核心组成的主开关电源，为主板负载电路提供＋２４Ｖ、＋１２Ｖ和＋５Ｖ电压。
待机采用控制ＰＦＣ功率因数校正电路ＵＣＣ２８０５１和主开关电源Ｌ６５９９Ｄ驱动电路供电的方式，在待机状态下，只有以ＮＣＰ１０１３ＡＰ０６为核心组成的副电源电路工作，提供＋５ＶＳＢ待机电压。
适用机型：长虹ＬＳ１２机芯为ＬＴ３２６００、ＬＴ３２１９Ｐ（Ｌ０４）；ＬＳ１５机芯为ＬＴ３２１２（Ｌ０１）、ＬＴ２６７００、ＬＴ３２７００等液晶彩电。
Ｌ６５９９Ｄ＋ＮＣＰ１０１３ＡＰ０６＋ＵＣＣ２８０５１组合方案电源中，在副电源和主电源均设有完善的保护电路，具有开关管过流保护、输出电压过压保护、负载过流保护功能，保护电路启动时，迫使开关电源停止工作。
本节以长虹ＬＴ３２６００液晶彩电采用的ＦＳＰ２０５—４Ｅ０１Ｅ电源为例，介绍其开关电源和保护电路的原理与维修。
一、电源与保护电路工作原理（一）副电源电路 Ｌ６５９９Ｄ＋ＮＣＰ１０１３ＡＰ０６＋ＵＣＣ２８０５１组合方案电源中的副电源如图４—１所示。
副开关电源主要由集成块Ｕ４（ＮＣＰｌ０１３ＡＰ０６）、变压器ｒｌ３、稳压控制电路Ｕ５（ＡＺ４３１）、光电耦合器ＰＣ２等元件组成，为整机控制系统电路提供待机和正常工作所需要的５Ｖ电压。

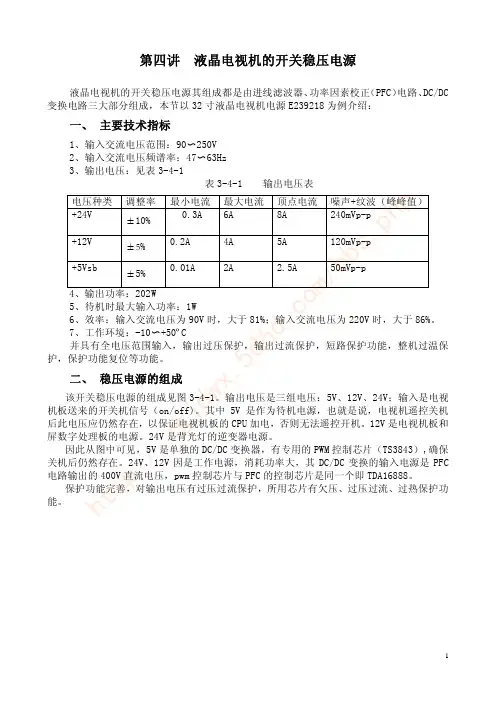

液晶电视开关电源原理解说
3
1）TDA16888 封装
表 3-4-3 TDA16888 管脚功能表
脚号
符号
中译管脚功能
注释
1 PFC I AC
交流检测信号电压
整流器输出的 100HZ 信号
2
VREF
7.5V 参考电压
3
PFC CC
PFC 电流环路补偿
4
PFC CS
PFC 电流检测输入
PFC 的电流检测信号输入
5
GND S
电流检测接地端
j 变，通过或门输出。或门的作用是：振荡器输入是使频率一致，欠压锁存器（UVLO）是控
zg 制或门的的开启与关闭，当芯片工作电压 Vcc 低于 7.6V 时关门，6 脚无输出；高于 8.4V 时
/ 开启，6 脚有输出。
http:/ 2、PFC 控制和 PWM 控制的二合一 IC-TDA16888
图3-4-5 P-DSO-20-1 封装顶视图
控制 PWM 开关管通断使输出电压稳定 PWM 电路过流保护采样输入端 空脚 外接电容 稳压信号输入端 外接电容 由外接电阻设定频率
PFC 电路过电压欠电压保护取样
dwx 2）TDA16888 介绍 j ①是 PFC 和 PWM 二合一的单片 IC。 g ②PFC 采用平均电流和电压传感双环控制,前延触发调制脉冲最大占空比为 94%. z ③PWM 是后延触发,,为防止脉冲变压器饱和,最大占空比限止在 50%内。 // ④PFC 和 PWM 在相同的频率上工作，在内部保持同步，其工作频率范围是在 15KHZ～ : 200KHZ，可由其（16）脚的外接电阻设定。 p ⑤保护功能分两部分： t 一部分是热地电路的保护。输入端 PFC 电路过电压保护，欠电压监测,IC 电源欠电压闭锁 ht (11V-14V)、是通过 9 脚的电压采样，芯片内部电源控制电路实行。11 脚的 PWM 电路的过流

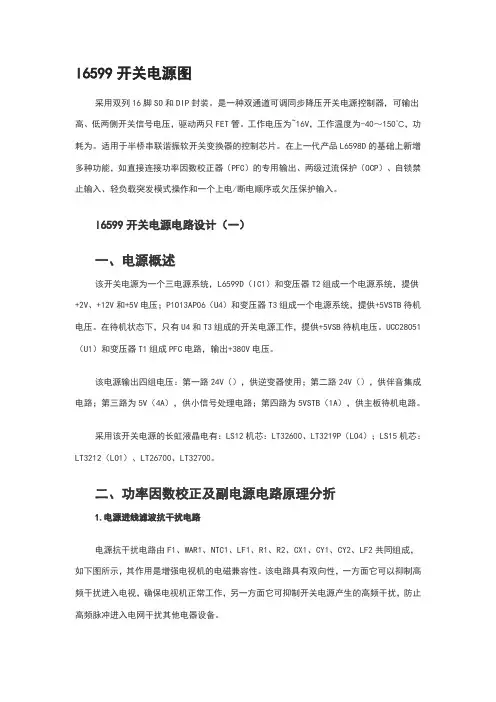

L6599开关电源图
l6599开关电源图采用双列16脚SO和DIP封装。
是一种双通道可调同步降压开关电源控制器，可输出高、低两侧开关信号电压，驱动两只FET管。
工作电压为~16V，工作温度为-40～150℃，功耗为。
适用于半桥串联谐振软开关变换器的控制芯片。
在上一代产品L6598D的基础上新增多种功能，如直接连接功率因数校正器（PFC）的专用输出、两级过流保护（OCP）、自锁禁止输入、轻负载突发模式操作和一个上电/断电顺序或欠压保护输入。
l6599开关电源电路设计（一）一、电源概述该开关电源为一个三电源系统，L6599D（IC1）和变压器T2组成一个电源系统，提供+2V、+12V和+5V电压；P1O13AP06（U4）和变压器T3组成一个电源系统，提供+5VSTB待机电压。
在待机状态下，只有U4和T3组成的开关电源工作，提供+5VSB待机电压。
UCC28051（U1）和变压器T1组成PFC电路，输出+380V电压。
该电源输出四组电压：第一路24V（），供逆变器使用；第二路24V（），供伴音集成电路；第三路为5V（4A），供小信号处理电路；第四路为5VSTB（1A），供主板待机电路。
采用该开关电源的长虹液晶电有：LS12机芯：LT32600、LT3219P（LO4）；LS15机芯：LT3212（LO1）、LT26700、LT32700。
二、功率因数校正及副电源电路原理分折1.电源进线滤波抗干扰电路电源抗干扰电路由F1、WAR1、NTC1、LF1、R1、R2、CX1、CY1、CY2、LF2共同组成，如下图所示，其作用是增强电视机的电磁兼容性。
该电路具有双向性，一方面它可以抑制高频干扰进入电视，确保电视机正常工作，另一方面它可抑制开关电源产生的高频干扰，防止高频脉冲进入电网干扰其他电器设备。
220V/50Hz工频交流电经CN1进入液晶电视开关电源组件，先经过延迟保险管F1，然后进入由NTC1、WAR1、LF1、CX1、CY1、CY2、LF2组成的二级低通滤波网络，滤除市电中的高频干扰信号，同时保证开关电源产生的高频信号不窜人电网。
长虹液晶彩电常见开关电源维修资料
长虹液晶彩电常见开关电源维修资料长虹液晶彩电HS210-4N02-2开关电源维修资料长虹液晶彩色电视采用HS210-4NO2-2电源板，该电源板可直接代换长虹GP09,HS210-4N10,FSP205-3E01C电源板，对＋12V输出电路稍加改动，可以代换GP02,FSP205-4EOIC,FSP179-4F01电源板。
长虹HS280-4NO1,HS280-4NO2,HS308-4NO1,HS368-4NO1的主电源均采用NCP1395,NCP5181系列集成电路，均可参照本节维修。
HS210-4NO2-2电源板由三部分组成：一是由NCP1014P100（U1）和变压器T1组成的副开关电源，为微处理器控制系统提供＋5.4VS电压；二是由NCP1606BDR2G（U2）和变压器T3组成的PFC 电路，为主开关电源提供＋380V电压；三是由NCP1395DR2G （U4）,NCP5181DR2G（U3）和变压器TZ组成的主开关电源，向负载主板和背光灯板电路提供24V和12V,5.25V电压。
开关机采用控制PFC电路和主开关电源的VCC1供电的方式，开机后以NCP1014P100为核心的副电源首先工作，输出两种电压：一是为主板控制系统提供5.4VS电压，控制系统工作后为电源板送入开机STB控制电压，二是副电源输出VCC电压，经开关机电路控制后，为PFC驱动电路NCP1606BDR2G和主电源驱动电路NCP1395DR2G 提供VCC1工作电压，PFC电路和主电源电路启动工作，市电整流滤波后VA约300V经PFC电路校正后，提升到约380V，产生VB电压，为主电源供电。
主电源工作后，为主电路板和背光灯逆变器板提供5.25V,12V和24V电源，整机进入开机收看状态。
长虹液晶彩色电视HS210-4NO2-2电源板在主开关电源输出端设有24V,12V,5.25V过电压保护和5.25V过电流保护电路，保护电路启动时，迫使开关电源停止工作。
彩色电视机开关电源电路解析
彩色电视机开关电源电路解析本文以典型的T3877N为例说明彩色电视机开关电源工作原理，其工作原理框图如图1所示，电路原理图如图2所示。
图2-19 T3877N工作原理框图1 T3877N电路原理图图21.启动与自激振荡启动与自激振荡电路如图2-21所示。
合上电源开关，经VC401整流、C401滤波后得到约+300 V的直流电压，此时V402的③脚输出低电平(0 V)，通过接插件XS201的①脚、R235加到VT450的基极，使VT450截止，光电耦合器V401内的发光二极管及光电三极管均截止。
+300 V电压经启动电阻R404、R405给开关管VT401提供启动电流，VT401的集电极电流增大，开关变压器T401的初级感应出上正下负的感应电压，正反馈绕组L2上感应出下正上负的电压，此电压经407∥C410、R406、R417∥C462加到开关管VT401的基极，使VT401迅速饱和，完成开关电源的启动过程。
(1) VT401维持饱和的过程：在开关管VT401饱和期间，其集电极电流不断增大，因而在开关变压器初级绕组L1上产生的感应电压极性不变，L2上感应电压的极性也不变，依靠L2上的感应电压维持着开关管VT401的饱和导通。
(2) VT401由饱和转为截止的过程：当开关管VT401集电极电流增大到一定程度时，开关变压器T401的磁心饱和，磁通增大变慢甚至不变，开关变压器正反馈绕组的感应电压减小，使开关管VT401的基极电流减小，开关管退出饱和状态并进入放大状态。
随之，集电极电流随基极电流的减小而减小，开关变压器的初级绕组L1的感应电压极性反相，L2的感应电压变成上正下负，经C465、R405、R417∥C462、R406、C410，给开关管VT401的基极提供负电压，使开关管很快进入截止状态。
在开关管截止期间，开关变压器次级各绕组的感应电压经整流、滤波给负载提供+135 V、 +25.6 V、 +28 V、 +28 V四路电压。
开关电源工作原理解析及正反激电路图解
开关电源工作原理解析及正反激电路图解
本文将介绍开关电源的工作流程，开关电源正激电路、反激电路原理图及工作过程分析，希望能对您有所帮助。
开关电源就是用通过电路控制开关管进行高速的导通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压。
转为高频交流电的原因是高频交流在变压器变压电路中的效率要比
50HZ高很多．所以开关变压器可以做的很小，而且工作时不是很热，成本很低。
如果不将50HZ变为高频，那幺开关电源就没有意义。
开关电源的工作流程是：
电源→输入滤波器→全桥整流→直流滤波→开关管（振荡逆变）→开关变压器→输出整流与滤波。
交流电源输入经整流滤波成直流
通过高频PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上
开关变压器次级感应出高频电压，经整流滤波供给负载
输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的
交流电源输入时一般要经过厄流圈一类的东西，过滤掉电网上的干扰，同时也过滤掉电源对电网的干扰；
在功率相同时，开关频率越高，开关变压器的体积就越小，但对开关管的要求就越高；
开关变压器的次级可以有多个绕组或一个绕组有多个抽头，以得到需要的输出；。
康佳液晶电视35017517型四合一驱动板开关电源、背光电路分析与故障检修(上)
1康佳液晶电榥35017517型四含一驱动极 开关■•背娜紛析与臟修(JW □贺学金康佳LED 32F 1100C F 液晶电视采用四合一驱 动板（板号为35017517),该驱动板将开关电源、L E D 背光驱动电路、机芯电路以及逻辑电路整合在同一块电路板上，如图1所示。
开关电源控制芯 片采用FAN 6755,L E D 背光驱动控制芯片采用OCP 8121,机芯电路的主芯片采用 MST 6M 180X T -W L ,逻辑电路的T F T 偏压电路采用R T 9955(也叫屏供电芯片）。
65^5源§避5^1.市电输入与市电整流滤波电路AC 220V 市电经熔断器F 911后进入抗干扰滤波电路，如图2所示。
CX 901、L 901、CX 902、L 902、CY 902、CY 903等构成E M C 电路，以阻止电网杂波进入开关电源，同 时防止开关电源产生的干 扰进入电网。
滤除干扰后 的市电经VD 901-VD 904 全波整流，再经RT 901限 流和C 901滤波后输出约 300V 直流电压。
另外，市 电还经V D W 901整流后 为电源控制芯片FAN 6755 提供启动电压，同时还送 至市电检测电路。
R T 901 是负温度系数热敏电阻， 作用是冷机开机时防止电源瞬间浪涌电流损坏其他元器件,热机后 电阻接近00, 可视为短路。
R 901-R 906 为泄放电阻，在交 流输入关断时，对X 电容放电，用于防止电源 线拔掉后电源插头带电。
电源开关管 开关变压器 L E D 背光驱动控制芯片屏供电芯片 V W 901 T W 901 OCP 8121(N 701) R T 9955300V 滤波电容 C 90 ① 主芯片 MST 6M 180X T -W L (N 501)1^1X elevfsionT v?Sf 〇nI s一I si ?H =IIDJ |_2esi _§ q-n -l i sn jeg ：|g i i2.开关电源电路康佳35017517 四合 —驱动板的开 关电源如图3 所示，由电源控制芯片N W 907(FAN 6755)、大 功率MOSFET 开关管V W 901、开关变压器T W 901 等构成，输出VCC _12V (实测待机时为7.5V ,开机时为 12V )'VBL _100V (实测待机时为14V ,开机时为24V )两路电 压。
液晶电视工作原理 (2)
1、适用机型： LT42710FHD
2、适用屏： 奇美液晶屏，型号：V420H1–LN1
3、主要规格参数：
类别 输入 输出
控制
名称
输入电压 5.2Vs 5.2VD 24VD
AC高压（启动） AC高压（正常）
PWR-ON BL-ON
SEL
I_PWM E_PWM
主要规格电压
最小值
典型值
90Vac
220Vac
一
5v‐1、12v、24v供电
主板
组
逆变器开关信号
（小信号处理+逻辑驱动）
件
逆变器状态检测信号 逆变器亮度控制信号
五、液晶电视电源组件简介
任务：了解液晶电视信开关电源类型及结构
1、独立开关电源实物图（长虹GP02）
2、独立开关电源原理图（长虹GP02）
3、二合一开关电源概述（ VLC82002.50电源）
M： LPC20－MXX－V1.02－WX
Apr 21 2008 10:18:49 INDEX: 0
工厂菜单标志 软件版本号 软件存档日期 软件存档时间 可调节项编号
5、液晶电视工厂模式进入方法-参数表
索引号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
项目名称 Adc Color Panel Sel Turner Sel Serial Sel Logo Enable Power Mode Surround Volume Balance Auto Search Init Eeprom Enter Dmenu Factory Out Color System Sound System
二 合 一 组 件
5vSTB供电 Power on\off 5v‐1、12v、24v供电 逆变器开关信号 逆变器状态检测信号 逆变器亮度控制信号
电视机开关电源原理与维修
电视机开关电源原理与维修电视机是现代家庭不可缺少的电器产品之一，而电视机的开关电源则是电视机正常运行的关键部件之一。
本文将介绍电视机开关电源的工作原理和常见维修方法。
一、开关电源的工作原理开关电源是一种将交流电转换为直流电的电器设备。
电视机的开关电源主要由滤波电容、整流桥、功率MOS管和控制电路等组成。
当电视机插入电源并按下电源开关时，交流电进入滤波电容，滤波电容通过滤波作用将交流电转换为较为平稳的直流电。
直流电经过整流桥后变成纯正的直流电，并供电给电视机的各个部件。
功率MOS管则是开关电源的核心部件，它通过控制通断周期来控制输出电流和电压的大小。
控制电路检测到输出电压的变化后，会向功率MOS管发送信号，控制其通断，从而保持输出电压的稳定。
二、开关电源的维修方法1. 电源无法启动或无输出如果电视机的开关电源无法启动，首先检查电源插座和电源线是否正常。
如果插座和电源线没有问题，需要打开电视机并检查内部电路板上的保险丝，看是否烧毁。
如果保险丝烧毁，可以将其更换为同样规格的新保险丝。
如果保险丝正常，可能是由于开关电源控制电路故障导致的。
需要使用万用表测量控制电路的元件，检查是否有烧毁或损坏的部件。
如果发现故障部件，可以尝试更换或修复。
2. 输出电流和电压异常如果电视机的开关电源输出电流和电压异常，可能是功率MOS管损坏导致的。
可以使用万用表测量功率MOS管的正常工作电压范围，检查其是否在正常范围内。
如果超出范围，需要更换新的功率MOS管。
另外，也可以检查整流桥和滤波电容是否损坏，是否有松动或短路的情况。
如果发现问题，可以尝试修复或更换相应的部件。
3. 开关电源发生噪音有时候开关电源会产生噪音，可能是由于滤波电容老化或损坏导致的。
可以使用电容表测量滤波电容的电容值，检查是否与标准值相符。
如果不相符，需要更换新的滤波电容。
此外，还可以检查其他电子元件是否松动或受潮，需要重新连接或清洁。
如果以上方法都不起作用，可能需要请专业维修人员检查和维修。
内置式开关电源
况。
当灯泡很亮时，就说明电路中有严重的短路现象存在。
这种方法对于检修有短路故障的开关电源电路很有好处，由于灯泡都有一定的电阻值（例如60W/220V的白炽灯的热电阻值约为左右），在电路中具有一定的限流作用。
这样，一方面可以很直观地通过灯泡的发光强度来大致确定故障的性质；另一方面也不至于立即使具有短路的电路烧坏元器件。
3.代换判断方法在液晶彩色电视机开关电源电路中，通常采用一块电源控制集成电路，这类控制芯片一般价格不是太贵。
故在检修时。
如怀疑其不良时，建议采用代换法进行故障的判断。
4.短路判断方法在液晶彩色电视机开关电源电路中，取样稳压控制电路反馈回初级的控制信号通常都采用光电耦合器进行隔离传输。
由此，在检修开关电源输出电压过高故障时，可采用短路的方法来判断故障的大概部位。
具体方法是用镊子将光电耦合器内光敏接收管的两引出脚短按，此时测量主电源输出端输出的电压是否有变化。
如无变化，则说明问题出在光电耦合器之后，也就是开关变压器初级一侧的电路中；否则，故障出在光电耦合器之前的电路中。
必须注意的是采用短路判断的方法，应在对所修电路熟悉的基础上有针对性地采用，不能盲目短路，以免故障扩大化。
为了安全，采用短路判断方法之前，还应断开负载电路。
北京夏普电视售后电话--2012年2月25日技术通讯。
总结：液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU,此时整机处于待机状态。
当按“待机”键后，CPU输出开机电平，PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V）后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。
PFC电路说白了就是把桥堆整流后的+300V电压升高到+375V----+400V。
这也是液晶电视的电源与CRT电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同，都一样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金星D2902、D2912等机型开关电源电路图
2010-05-18 17:38
金星D2902、D2912等机型开关电源电路图
金星D2902、D2912等机型的电源采用了三根公司的电源厚膜块STR-S6708，该电源具有适应电网电压宽（90V-270V）、保护电路完善、外围元件少等特点，该电路能改变开关电源脉冲宽度，在待机时采用窄脉冲方式工作，在正常开机时采用宽脉冲方式工作，因而无须另设待机时的辅助电源。
开关电路振荡过程
STR-S6708的（9）脚是电源供应脚，只有（9）脚供电正常，厚膜电路才会正常工作。
VD908从220V交流电上直接整流，经R903、R917限流、C909滤波后得到
8V左右的直流电压，加到IC901的（9）脚，IC901开始工作，开关电源开始振荡，由VD908整流得到的电压能量较小，不能维持IC901的正常工作，但是当开关电源开始振荡后，开关变压器T901的（V2）脚将输出电压，经VD903整流、C909滤波后可得到稳定的8V电压，向IC901供电。
光有VD903整流后的电压仍然是不行的，因为当电视机进入待机状态时，整机的主电压将从127V下降到30V左右，此时，开关变压器的（V2）脚输出电压也将大幅度下降，经VD903整流后的电压根本达不到8V，这时就要靠V901这一回路来继续维持供电了。
在正常开机状态，开关变压器的（V3）脚输出电压，经VD902整流、C908滤波后得到约45V左右的直流电压，加到V901的C极，但是，由于这时的V901的发射极电压为8V，而基极接有稳压管VD920，VD920的稳压值是7.2V，所以V901的基极电压比发射极电压低，V901不会导通，IC901的（9）脚供电由VD903提供。
当整机进入待机状态时，开关变压器的（V3）脚输出电压经VD902整流后的到11V左右的电压，此时，由于VD903输出的电压很低，V901得到正偏开始导通，其发射极输出电压为6.7V左右，继续为IC901的（9）脚提
供电源。
V901回路的另一个作用是，当电网电压降低时，VD903整流后的电压也将降低，当降低到6.6V以下时，V901会导通，继续向STR-S6708的（9）脚供电，所以，这种开关电源适应电网电压的范围很宽。
IC901的（9）脚得到电压后开始振荡，其振荡的脉冲频率和脉冲宽度由IC901内部的RC时间常数决定。
振荡脉冲从IC901的（5）脚输出，然后分为二路：一路作为负反馈信号经R906、R910送回IC901的（4）脚，以控制IC901内部比例驱动电路的工作状态；另一路经C911送回到IC901的（3）脚，STR-S6708的（3）脚是内部开关管的基极，（1）脚是集电极，（2）脚是发射极。
在开关脉冲的作用下开始振荡，开关管在C、E间产生振荡电流，在开关变压器的（P1）、（P2）绕阻产生感应电压，经耦合后在其它绕组也产生相应的感应电压，经整流滤波后供各级负载使用。
由STR-S6708组成的开关电源，只要其（9）脚加上6V以上的电压，电路就能起振，不需另设正反馈电路。
稳压过程
STR-S6708是根据改变（7）脚的电流来控制输出电压的大小的，（7）脚电流越大，开关管导通时间变短，输出电压就越低；反之，（7）脚电流越小，开关管导通时间变长，输出电压就越高。
整机输出电压的大小由V951控制，V951是取样三极管，R955是取样电阻，直接从主电源上取样，若有某种原因使得主电源电压升高，则会发生下面一系列控制过程，最终使输出电压稳定：
+B升高→V951的B极电压↑→V951的C极电压↓→光耦IC902的（1）、（2）脚的电流↑→光耦IC902的（4）、（5）脚的电流↑→STR-S6708（7）脚电流↑→输出电压降低。
反之，若输出电压降低，则发生上述相反的过程。
待机/开机控制
D2902的待机/开机设计比较独特，也比较复杂，下面我们来分析这一部分的电路。
D2902的电源输出中有二个5V，但排插X306的（2）脚上的5V是CPU的供电电压，它不受开机或待机的控制，输出电压始终保持5V，因而能在待机时继续为CPU供电。
在开机时，CPU的POWER脚输出高电平，加到V956的基极，V956饱和导通，此时，对VD959而言，由于其正端电压为0V，所以VD959截止，VD953基极由于得不到偏置而截止，V952、V958也都截止，V957的集电极电压由VD953整流滤波后得到（约9V），经稳压后从发射极输出5V-STB电压，供CPU使用。
待机时，CPU的POWER脚输出低电平，加到V955基极，V955截止，V954因无偏置也截止，所以IC903这一路的5V停止输出；加到V956的基极，V956截止，另一方面，由VD952整流输出的电压约15V（开机时为80V），经R952、VD972加到VD959的正极，经VD959加到VD953的基极，使VD953导通，IC902的电流增大，各路电压大幅度下降，由VD953整流滤波后得到的电压也大幅度下降（约3V），已无法向V957的集电极提供电压，但由于VD953导通，V952、V958也导通，继续向V957的集电极供电，经V957稳压后继续输出5V电压向CPU供电。
开关电源的保护
D2902电源有完善的保护功能，STR-S6708本身能检测开关电源的工作状态，
能对过流、过压、开关管的尖峰脉冲等实施保护。
而对于后级的各路负载有着复杂而全面的保护，下面我们对各种保护予以介绍。
一：电源厚膜块的保护。
STR-S6708电源厚膜块具有过热、过压、过流三种保护。
1·过热保护：当电源工作异常引起STR-S6708温度升高时，内部的热敏元件测到温度达到150℃，温度保护电路动作，内部振荡器停振，开关管无驱动脉冲而停止工作。
温度保护是STR-S6708自身具有的功能，无需外围电路。
2·过压保护：STR-S6708的（9）脚既是供电脚，同时也是过压保护电路检测端，内接过压保护电路，当（9）脚电压大于11V时，保护电路动作，内部振荡器停振，开关管无驱动脉冲而停止工作。
STR-S6708的（8）脚也有过压保护作用，当（8）脚电压大于1.5V时，内部振荡电路停止工作，开关电源无输出。
3·过流保护：STR-S6708的（2）脚是内部开关管的发射极，（2）脚通过R907和R921并联后接地，显然，R907、R921上流过的电流就是开关管的发射极电流，R907、R921上所产生的压降能反映出开关管电流的大小。
R907、R921上所产生的压降经R911加到（6）脚，当（6）脚电压比（2）脚电压低1V以上时，内部振荡电路停止工作，开关电源无输出。
二：负载的保护。
1·主电源过压保护：由R975和R976对主电源电压进行分压取样，当分压点电压大于12.7V时，VD943导通，取样电压经VD943、R991加到V942的控制脚，V942导通，V942导通后引起光耦IC902的（1）、（2）脚电流减小，从而引起IC902的（4）、（5）脚电流减小，这样会引起开关电源各路电压进一步升高，但当STR-S6708的（9）脚电压大于11V时，开关电源将停振，从而无输出电压，达到了保护的目的。
注意：V942的导通将引起开关电源将停振，后面还有几路保护，都是通过使V942导通而起到保护目的的。
2·伴音电路过流保护：由VD956整流滤波后输出30V电压经R935后送往伴音功放电路，R935上的压降能反映出伴音功放电路的电流，当R935上的电压大于0.7V时，V930导通，引起V953导通，这时，VD954、VD955的负极相当于接地，引起IC902的（2）脚电压几乎为0，IC902的电流增大，开关电源输出电压大幅度降低，当IC901的（9）脚电压降到6V以下时，开关电源停振。
3·13V、30V短路保护：VD952整流滤波输出的22V电压，经R972、VD973在V959的E极建立一个5V基准电压，当13V或22V出现短路时，VD957或VD958会导通，V959得到正偏而导通，V953导通，进入保护状态。
4·主电源过流保护：主电源电压经R724后加到FBT的+B脚（D2912图纸上画的有误），R724上的压降反映了行电流的大小，当行电流过大时，R724上的电压经R723、R720、R725分压后使V714导通，V942导通，电源进入保护状态。
5·+12V短路保护：行输出变压器输出的15V电压，经IC701三端稳压器稳压后输出12V电压，若12V电压有短路或负载太重，将使得IC701的（1）、（2）脚电位差增大，一旦IC701的（1）、（2）脚电位差大于VD701的稳压值（9V）时，VD701导通，V717也导通，V942导通，电源进入保护状态。
6·灯丝电压保护：行输出变压器输出的灯丝脉冲电压经VD716整流、C727滤波后变成直流电压，然后经R753、R753A、R727分压，一旦分压后的电压大于12V，VD717将导通，V942导通，电源进入保护状态。
7·帧输出过流保护：行输出变压器输出的25V电压经R623加到帧输出电路，
如果帧输出电流过大，则R623上的压降也增大，引起V602导通，V942导通，电源进入保护状态。
8·帧幅过大保护：当帧幅过大时，R613上会产生很大的锯齿波电压，此电压经VD602整流、C620滤波后变成直流电压，一旦此电压大于1.2V时，VD603导通，V942导通，电源进入保护状态。
