施工洞的留置及处理[详细]

墙体施工洞留置方法

墙体施工洞留置方法在建筑工程施工中，为了解决建筑物内施工时物料的横向运输问题，凡设计设有设通道，且工程较高不便于从下部往上运输的工程，均应在墙体上留设施工洞。

一、施工准备(一)作业条件施工洞留设的位置、宽度和高度，在施工方案中均应按不影响结构安全、保证手推车顺利通过、便于施工等原则进行综合考虑。

施工洞的设置需在施工方案中予以明确，在砌筑、浇筑墙体之前确定具体位置。

无论何种结构，施工洞均应在楼面板已施工完毕，准备砌筑或绑扎墙体筋时，予以留置。

(二)材料要求施工洞所涉及的墙体材料有两种：一是砌体，二是钢筋混凝土。

所用材料在无设计要求时，均应与原墙体设计相同并符合有关规范要求。

(三)施工机具灰槽、瓦刀、小线、皮数杆、电焊机、振捣器等。

二、质量要求(一)施工洞的留置必须符合结构的安全、质量要求。

(二)施工洞填塞所用材料必须符合设计及规范要求。

(三)施工洞必须填塞密实，和巳有结构连接良好。

(四)施工洞处的抹面必须和原结构相同，且不得有裂缝产生。

三、工艺流程砌体：测量放线→砌体留磋→加设拉结筋→上过梁→砌体封堵→抹灰。

剪力墙：测量放线→钢筋留搓→支立模板→拆模→凿出钢筋→焊接或绑扎→清理→支立模板→浇筑混凝土→拆模→养护→抹面。

四、操作工艺(一)施工洞大小施工洞高度一般以1800mm为宜，净跨以1000mm为宜，以满足手推车穿行即可。

(二)施工洞位置1、体结构。

在砌体上留设临时施工洞口时，其侧边离交接处的墙面不宜小于50cm(混凝土空心砌块不小于60cm)，洞口顶部必须设置过梁。

抗震设计烈度为9度的建筑物，临时洞口的留置应会同设计单位研究决定。

2、钢筋混凝土结构。

3、当设计要求建筑物的抗震等级为一、二、三级时，每层的施工洞不宜采用错洞墙。

当采用错洞墙时，洞口错开距离不宜小于2m。

无论有无抗震要求，均不宜采用叠合错洞墙，如条件限制非留不可时，应在洞口的四周加设暗框架，并征求设计意见加以配筋。

如图2-5所示。

三)施工洞构造要求1、砌体结构。

施工缝的留置原则及留置位置规范

施工缝的留置原则及留置位置规范篇一：施工缝留置位置施工缝留置位置应符合下列规定：1、柱：宜留置在基础、楼板、梁的顶面，梁和吊车梁牛腿、无梁楼板柱帽的下面：2、与板连成整体的大截面梁（高超过1m），留置在底板面以下20-30㎜处。

当板下有梁托时，留置在梁托下部：3、单向板：留置在平行于板的短边的位置；4、有主次梁的楼板，施工缝应留置在次梁跨中1／3范围内；5、墙：留置在门洞口过梁跨中1／3范围内，也可留在纵横墙的交接处；6、双向受力板、大体积混凝土结构、拱、穹拱、薄壳、蓄水池、斗仓、多层钢架及其他结构复杂的工程，施工缝的位置应按设计要求留置。

在施工缝处继续浇筑混凝土时，应符合下列规定：1、已浇筑的混凝土，其抗压强度不应小于1.2N／㎜2；2、在已硬化的混凝土表面上，应清除水泥薄膜和松动石子以及软弱混凝土层，并加以充分湿润和冲洗干净，且不得积水；3、在浇筑混凝土前，宜先在施工缝处铺一层水泥浆（可掺适量界面剂）或与混凝土内成分相同的水泥砂浆：4、混凝土应细致捣实，使新旧混凝土紧密结合。

篇二：施工缝留置形式、位置和处理措施施工缝留置位置、形式和处理措施1、什么叫施工缝？施工缝：因施工组织需要而在各施工单元分区间留设的缝。

施工缝并不是一种真实存在的“缝”，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。

2、施工缝留设方法？施工缝的位置应设置在结构受剪力较小和便于施工的部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。

( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。

( 2) 和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm处。

当板下有梁托时，留置在梁托下部。

( 3) 对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎。

( 4) 有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3 的范围内。

车库顶板施工洞方案

鑫业.时代广场
关于消防水施工洞留置的方案
一、质量技术措施：
因本工程消防水池部分顶板结构施工过程中周转材料较多，需要留置施工洞口，以便于材料的进出。

洞口尺寸为1.5m×1.5m，具体部位见附图。

1、施工洞的留置：
在洞口四周将快易收口网绑扎牢固，上口用木方压顶，并与顶板上铁绑牢，下口用垫块进行封堵；浇筑顶板砼时要保护好施工洞处的钢筋，不要将砼打进施工洞，浇筑完顶板砼后要及时对施工洞四周断面进行剔凿。

2、施工洞处钢筋的断开：
施工洞处的钢筋需要交错断开，不能在同一部位进行割断（即要错开接头），断开后的钢筋要够搭接长度。

3、拆除顶板模板时，施工洞处的一跨顶板模板及竖向支撑不拆
除，（由工长在现场确定）。

4、施工洞处砼的浇筑：
该施工洞在日后进行封闭时，先将洞口的底模和支撑恢复到位，然后将钢筋调直并搭接绑扎牢固，最后浇筑比顶板高一标号的P6抗渗混凝土。

第1页共2页
鑫业.时代广场
施工洞留置
第2页共2页。

剪力墙上施工洞留置方案

******楼剪力墙位置施工洞留置方案一、编制依据《施工图纸》《建筑施工安全检查标准》(JGJ59-2011)《建筑结构荷载规范》(GB50009-2012)中国建筑工业出版社；《建筑施工高处作业安全技术规范》(JGJ80-2016)中国建筑工业出版社；二、工程概况工程名称：******楼工程工程规模：建筑面积****㎡，其中*#楼建筑面积为㎡；*#楼建筑面积为㎡。

工程地点：建设单位：****房地产开发有限公司施工单位：****工程有限公司三、现场情况说明建筑物后期二次结构及抹灰工程施工时的垂直运输采用外用施工电梯，位置设置在*号楼21轴-26轴之间。

主体施工至15层时开始安装。

为了解决建筑物内施工时物料的横向运输问题，考虑在墙体上留置施工洞。

施工洞1留置在21轴分户隔墙后砌墙位置；施工洞2留置在1轴处C轴与D轴之间的剪力墙上；施工洞3留置在16号楼13轴处D轴与F轴之间的后砌墙上（位置与施工洞2相对应，分别位于15#楼、16#楼之间的沉降缝两侧）。

砌体结构施工洞口留设正常留设，本方案主要考虑剪力墙上施工洞口的留设（即施工洞2的留设）。

四、施工准备（一）留置原则施工洞留设的位置、宽度和高度，在施工方案中均应按照不影响结构的安全、保证水平运输车辆的顺利通过、便于施工等原则进行综合考虑。

（二）材料要求施工洞所用钢筋、混凝土均应与设计的原墙体相同并符合有关规范的要求。

（三）质量要求1、施工洞的留置必须符合结构的安全、质量要求。

2、施工洞的堵塞所用的材料必须符合设计及规范的要求。

3、施工洞必须填塞密实，和已有的结构连接良好。

4、施工洞处的抹灰及墙面做法必须和原结构相同，且不得有裂缝产生。

五、工艺流程剪力墙：测量放线——加设钢筋、钢筋留槎——支洞口模板——拆模——凿出钢筋——焊接或绑扎——清理——支模板——浇筑混凝土——拆模——养护——抹灰。

六、操作工艺（一）施工洞尺寸施工洞高度为1800mm，净跨为1000mm.（二）、施工洞位置施工洞留置在1轴处C轴与D轴之间的剪力墙上，洞口北侧距墙端800mm，洞口宽1000mm。

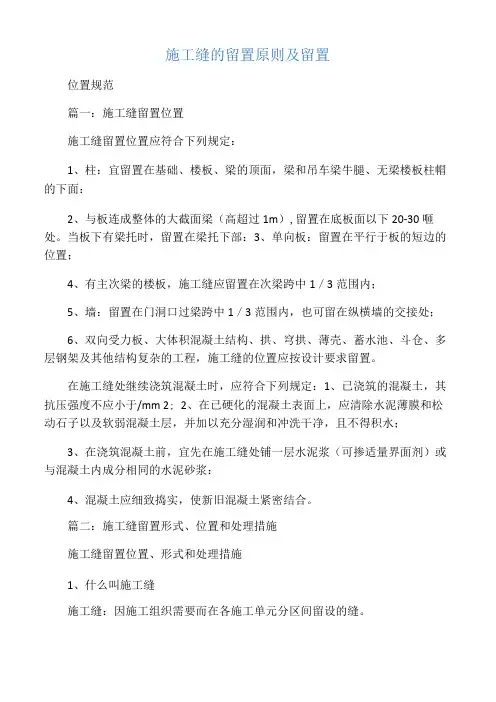

施工缝的留置原则及留置位置规范精

施工缝的留置原则及留置位置规范篇一：施工缝留置位置施工缝留置位置应符合下列规定：1、柱：宜留置在基础、楼板、梁的顶面，梁和吊车梁牛腿、无梁楼板柱帽的下面：2、与板连成整体的大截面梁（高超过1m）,留置在底板面以下20-30咂处。

当板下有梁托时，留置在梁托下部：3、单向板：留置在平行于板的短边的位置；4、有主次梁的楼板，施工缝应留置在次梁跨中1／3范围内；5、墙：留置在门洞口过梁跨中1／3范围内，也可留在纵横墙的交接处；6、双向受力板、大体积混凝土结构、拱、穹拱、薄壳、蓄水池、斗仓、多层钢架及其他结构复杂的工程，施工缝的位置应按设计要求留置。

在施工缝处继续浇筑混凝土时，应符合下列规定：1、已浇筑的混凝土，其抗压强度不应小于/mm 2; 2、在已硬化的混凝土表面上，应清除水泥薄膜和松动石子以及软弱混凝土层，并加以充分湿润和冲洗干净，且不得积水；3、在浇筑混凝土前，宜先在施工缝处铺一层水泥浆（可掺适量界面剂）或与混凝土内成分相同的水泥砂浆：4、混凝土应细致捣实，使新旧混凝土紧密结合。

篇二：施工缝留置形式、位置和处理措施施工缝留置位置、形式和处理措施1、什么叫施工缝施工缝：因施工组织需要而在各施工单元分区间留设的缝。

施工缝并不是一种真实存在的“缝”，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。

2、施工缝留设方法施工缝的位置应设置在结构受剪力较小和便于施工的部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。

(1)施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。

(2)和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm〜30mm 处。

当板下有梁托时，留置在梁托下部。

(3)对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎。

(4)有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间的范围内。

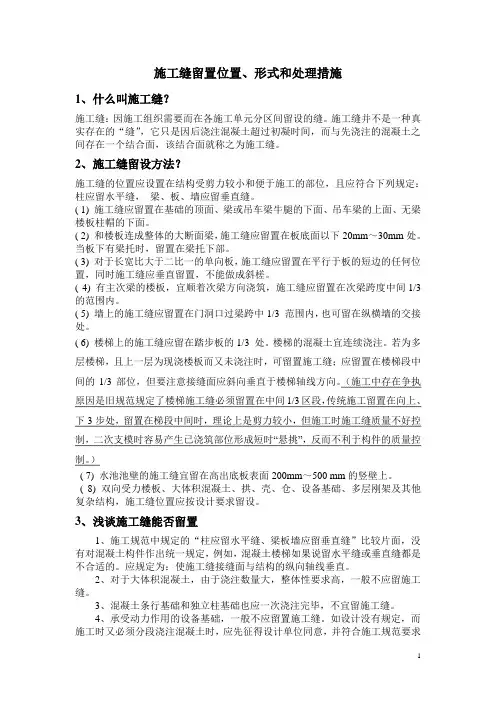

施工缝留置形式、位置和处理措施

施工缝留置位置、形式和处理措施1、什么叫施工缝？施工缝：因施工组织需要而在各施工单元分区间留设的缝。

施工缝并不是一种真实存在的“缝”，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。

2、施工缝留设方法？施工缝的位置应设置在结构受剪力较小和便于施工的部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。

( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。

( 2) 和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm处。

当板下有梁托时，留置在梁托下部。

( 3) 对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎。

( 4) 有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3 的范围内。

( 5) 墙上的施工缝应留置在门洞口过梁跨中1/3 范围内，也可留在纵横墙的交接处。

( 6) 楼梯上的施工缝应留在踏步板的1/3 处。

楼梯的混凝土宜连续浇注。

若为多层楼梯，且上一层为现浇楼板而又未浇注时，可留置施工缝；应留置在楼梯段中间的1/3部位，但要注意接缝面应斜向垂直于楼梯轴线方向。

（施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段，传统施工留置在向上、下3步处，留置在梯段中间时，理论上是剪力较小，但施工时施工缝质量不好控制，二次支模时容易产生已浇筑部位形成短时“悬挑”，反而不利于构件的质量控制。

）( 7) 水池池壁的施工缝宜留在高出底板表面200mm～500 mm的竖壁上。

( 8) 双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构，施工缝位置应按设计要求留设。

3、浅谈施工缝能否留置1、施工规范中规定的“柱应留水平缝、梁板墙应留垂直缝”比较片面，没有对混凝土构件作出统一规定，例如，混凝土楼梯如果说留水平缝或垂直缝都是不合适的。

施工洞的留置及处理

施工洞的留置及处理在建筑工程施工中，为了解决建筑物内施工时物料的横向运输问题，凡设计设有设通道，且工程较高不便于从下部往上运输的工程，均应在墙体上留设施工洞。

一、施工准备(一)作业条件施工洞留设的位置、宽度和高度，在施工方案中均应按不影响结构安全、保证手推车顺利通过、便于施工等原则进行综合考虑。

施工洞的设置需在施工方案中予以明确，在砌筑、浇筑墙体之前确定具体位置。

无论何种结构，施工洞均应在楼面板已施工完毕，准备砌筑或绑扎墙体筋时，予以留置。

(二)材料要求施工洞所涉及的墙体材料有两种：一是砌体，二是钢筋混凝土。

所用材料在无设计要求时，均应与原墙体设计相同并符合有关规范要求。

(三)施工机具灰槽、瓦刀、小线、皮数杆、电焊机、振捣器等。

二、质量要求(一)施工洞的留置必须符合结构的安全、质量要求。

(二)施工洞填塞所用材料必须符合设计及规范要求。

(三)施工洞必须填塞密实，和巳有结构连接良好。

(四)施工洞处的抹面必须和原结构相同，且不得有裂缝产生。

三、工艺流程砌体：测量放线→砌体留磋→加设拉结筋→上过梁→砌体封堵→抹灰。

剪力墙：测量放线→钢筋留搓→支立模板→拆模→凿出钢筋→焊接或绑扎→清理→支立模板→浇筑混凝土→拆模→养护→抹面。

四、操作工艺(一)施工洞大小施工洞高度一般以1800mm为宜，净跨以1000mm为宜，以满足手推车穿行即可。

(二)施工洞位置1、体结构。

在砌体上留设临时施工洞口时，其侧边离交接处的墙面不宜小于50cm(混凝土空心砌块不小于60cm)，洞口顶部必须设置过梁。

抗震设计烈度为9度的建筑物，临时洞口的留置应会同设计单位研究决定。

2、钢筋混凝土结构。

3、当设计要求建筑物的抗震等级为一、二、三级时，每层的施工洞不宜采用错洞墙。

当采用错洞墙时，洞口错开距离不宜小于2m。

无论有无抗震要求，均不宜采用叠合错洞墙，如条件限制非留不可时，应在洞口的四周加设暗框架，并征求设计意见加以配筋。

如图2-5所示。

(三)施工洞构造要求1、砌体结构。

工程施工洞口处理

工程施工洞口处理首先，工程施工洞口处理的目的是什么？通常来说，它是为了确保施工现场的安全有序进行，同时保护环境，提高工程质量，美观大方。

因此，在进行洞口处理时，要做到以下几点：1.合理规划洞口位置：在进行洞口处理之前，首先要合理规划洞口的位置。

洞口的位置要考虑到施工过程中的通风通气、照明等因素，同时要满足工人进出的便利性。

另外，洞口位置还要考虑到工程结构的稳定性，不能影响到整个工程的承载能力。

2.选择合适的洞口尺寸：在确定了洞口位置之后，就需要确定洞口的尺寸。

洞口的尺寸要根据实际情况来确定，不能太大影响工程结构的稳定性，也不能太小影响工人的进出。

在确定洞口尺寸时，要考虑到施工过程中需要搬运设备、物料等因素。

3.采取正确的封堵措施：在进行洞口处理时，通常会采取封堵措施来确保工程施工的安全。

封堵措施可以采用临时封闭、设置栏杆、搭建围挡等方式。

不同的封堵措施要根据洞口位置、尺寸等因素来确定，并且要经过相关部门的审核批准。

4.加强安全防护：在进行洞口处理时，还需要加强安全防护措施，确保工人安全进出。

可以设置安全警示标志、安装防护设备等措施。

另外，还要及时清理洞口口周围杂物，保持洞口通畅，避免意外发生。

5. 定期检查维护：最后，在工程施工洞口处理过程中，还需要定期检查维护，保持洞口的良好状态。

一旦发现洞口有松动、开裂等情况，要及时采取措施修复。

同时，要及时清理洞口周围的积水、垃圾等杂物，保持洞口的通畅、干净。

总的来说，工程施工洞口处理是一个综合性的工作，需要考虑到安全、环保、美观等多个方面。

只有严格按照相关规定进行操作，做到合理规划、选择合适尺寸、采取正确封堵措施、加强安全防护、定期检查维护等方面做好工作，才能确保工程施工的顺利进行，提高工程质量，保障工人安全。

因此，在进行工程施工洞口处理时，所有相关人员都必须高度重视，并配合做好相关工作，确保工程现场的安全与有序进行。

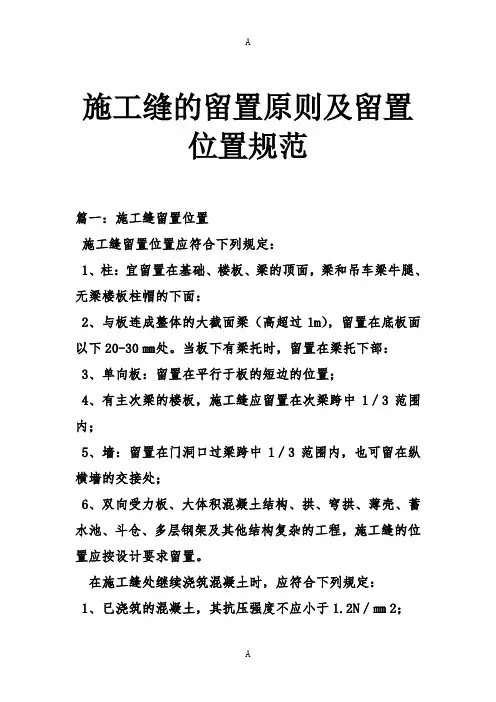

施工缝的留置原则及留置位置规范

施工缝的留置原则及留置位置规范篇一：施工缝留置位置施工缝留置位置应符合下列规定：1、柱：宜留置在基础、楼板、梁的顶面，梁和吊车梁牛腿、无梁楼板柱帽的下面：2、与板连成整体的大截面梁（高超过1m），留置在底板面以下20-30㎜处。

当板下有梁托时，留置在梁托下部：3、单向板：留置在平行于板的短边的位置；4、有主次梁的楼板，施工缝应留置在次梁跨中1／3范围内；5、墙：留置在门洞口过梁跨中1／3范围内，也可留在纵横墙的交接处；6、双向受力板、大体积混凝土结构、拱、穹拱、薄壳、蓄水池、斗仓、多层钢架及其他结构复杂的工程，施工缝的位置应按设计要求留置。

在施工缝处继续浇筑混凝土时，应符合下列规定：1、已浇筑的混凝土，其抗压强度不应小于1.2N／㎜2；2、在已硬化的混凝土表面上，应清除水泥薄膜和松动石子以及软弱混凝土层，并加以充分湿润和冲洗干净，且不得积水；3、在浇筑混凝土前，宜先在施工缝处铺一层水泥浆（可掺适量界面剂）或与混凝土内成分相同的水泥砂浆：4、混凝土应细致捣实，使新旧混凝土紧密结合。

篇二：施工缝留置形式、位置和处理措施施工缝留置位置、形式和处理措施1、什么叫施工缝？施工缝：因施工组织需要而在各施工单元分区间留设的缝。

施工缝并不是一种真实存在的“缝”，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。

2、施工缝留设方法？施工缝的位置应设置在结构受剪力较小和便于施工的部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。

( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。

( 2) 和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm处。

当板下有梁托时，留置在梁托下部。

( 3) 对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎。

( 4) 有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3 的范围内。

关于施工洞口留置及砌筑方法的规定

关于施工洞口留置及砌筑方法的规定为配合安全生产文明施工，不随意拆网，保证楼内物料运输通畅及施工洞口部位的施工质量，特制订本规定：今后临时施工洞口应按下列要求施工：
一、在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。

二、洞口处必须做成凸槎，且应加设拉结钢筋，拉结钢筋应符合下列规定。

1、每120mm墙厚放置1φ6拉结钢筋（120mm厚墙应放置2φ6拉结钢筋）。

2、间距沿墙高不应超过500mm，竖向间距偏差不应超过100mm。

3、埋入长度从留槎处算起，不应小于1000mm。

4、拉结钢筋末端应有90°弯钩。

三、施工洞填筑办法。

1、砌体墙体洞口的填筑：
填砌临时洞口时，应清除墙面粘结的砂浆、泥浆和杂物，并洒水湿润，再用与原墙相同的砖或砌块衬砌严密。

当墙体为混凝土空心砌块材料时，砌筑砂浆强度等级宜提高一级。

洞口的顶部要斜砌，以保证洞口封堵的密实。

2、现浇混凝土墙体洞口的填筑：
在堵洞之前，首先把埋设于墙体内的预留钢筋凿出，调直后按规范要求与墙体钢筋焊接或绑扎，然后用补偿收缩混凝土进行浇筑。

3、砂浆配比一定要准确，灰缝要饱满、均匀一致。

施工洞口砌筑后应满钉镀锌钢丝网，并且钢丝网伸出洞口边缘200mm。

施工洞口应与所在墙面同时抹灰，以保证该墙面色泽一致。

2013年12月24日。

施工缝的留置原则及留置位置规范精

施工缝的留置原则及留置位置规范篇一：施工缝留置位置施工缝留置位置应符合下列规定：1、柱：宜留置在基础、楼板、梁的顶面，梁和吊车梁牛腿、无梁楼板柱帽的下面：2、与板连成整体的大截面梁（高超过1m），留置在底板面以下20-30㎜处。

当板下有梁托时，留置在梁托下部：3、单向板：留置在平行于板的短边的位置；4、有主次梁的楼板，施工缝应留置在次梁跨中1／3范围内；5、墙：留置在门洞口过梁跨中1／3范围内，也可留在纵横墙的交接处；6、双向受力板、大体积混凝土结构、拱、穹拱、薄壳、蓄水池、斗仓、多层钢架及其他结构复杂的工程，施工缝的位置应按设计要求留置。

在施工缝处继续浇筑混凝土时，应符合下列规定：1、已浇筑的混凝土，其抗压强度不应小于／㎜2；2、在已硬化的混凝土表面上，应清除水泥薄膜和松动石子以及软弱混凝土层，并加以充分湿润和冲洗干净，且不得积水；3、在浇筑混凝土前，宜先在施工缝处铺一层水泥浆（可掺适量界面剂）或与混凝土内成分相同的水泥砂浆：4、混凝土应细致捣实，使新旧混凝土紧密结合。

篇二：施工缝留置形式、位置和处理措施施工缝留置位置、形式和处理措施1、什么叫施工缝施工缝：因施工组织需要而在各施工单元分区间留设的缝。

施工缝并不是一种真实存在的“缝”，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。

2、施工缝留设方法施工缝的位置应设置在结构受剪力较小和便于施工的部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。

(1)施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。

(2)和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm 处。

当板下有梁托时，留置在梁托下部。

(3)对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎。

(4)有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间的范围内。
