MOXA_串口服务器NPORT5130

合集下载

MOXA串口服务器NPORT_5130详细配置

MOXA串口服务器NPORT_5130详细配置MOXANPORT_5130是一款高性能的串口服务器，它可以将串口设备连接到以太网网络，从而实现远程管理和控制。

下面详细介绍了NPORT_5130的配置步骤和功能。

1.连接硬件：a.将NPORT_5130的以太网口连接到网络交换机或路由器的可用端口。

b.将串口设备连接到NPORT_5130的串口端口。

2.配置IP地址：a.使用网线将计算机连接到NPORT_5130的以太网口。

b. 打开一个Web浏览器，输入默认IP地址192.168.127.254并按Enter键。

c. 在弹出的登录页面中，输入默认用户名和密码（admin/admin），然后点击登录。

d. 进入配置界面后，选择Network Settings（网络设置），然后配置与您的网络环境相匹配的IP地址、子网掩码和网关。

3.配置串口参数：a. 在配置界面中，选择Serial Settings（串口设置）。

b.首先配置串口数量和串口类型（RS-232或RS-485）。

c.然后，为每个串口设置基本参数，如波特率、数据位、校验位和停止位。

d.您还可以设置串口流控制选项，如硬件流控制和软件流控制。

4.高级功能配置：a. 在配置界面中，选择Advanced Settings（高级设置）。

b.在这里，您可以配置各种高级功能，如状态报告、自动控制、特定字符过滤和串口映射。

c.状态报告功能允许您定期获取串口设备的状态信息。

d.自动控制功能允许您定义一些预设规则，以便在特定条件下自动执行一些动作。

e.特定字符过滤功能允许您设置特定的字符或字符序列，以便在串口数据中过滤或替换它们。

f.串口映射功能允许您将多个串口设备映射到一个虚拟串口，简化了串口设备的管理。

5.安全性配置：a. 在配置界面中，选择Security Settings（安全设置）。

b.在这里，您可以配置各种安全功能，如用户管理和访问控制列表。

c.用户管理功能允许您创建多个用户帐户，并为每个帐户指定不同的访问权限。

MOXA_串口服务器NPORT 5130

MOXA串口联网服务器 NPORT 5130特点- 以太网口支持100/10M自适应，串口支持RS-422，RS-485（2w/4w）- 低成本、信用卡大小- 支持Windows/Linux COM串口驱动程序模式- 提供包括TCP Server、TCP Client、UDP Server/Client和 Ethernet Modem 在内的不同socket操作模式- 无需PC、可通过网络连接两个串口设备的对等连接模式- 易于使用、可用于批量安装的Windows工具- 所有信号内置15 KV突波保护- 支持网络管理协议SNMP MIB-II- 可通过网络Web/Telnet进行配置MOXA针对串口联网服务器开发了软件NPort Administrator，方便用户配置，下面我就着重讲如何用Nport Administration 配置NPORT产品，图一1、NPORT 5130提供多种操作模式，例如：Real com模式，Tcp server模式，Tcp client模式，Udp模式。

图二2、配置方法：2.1、安装NPORT administration 软件。

2.2、打开软件，如图：图三点击Search，可以搜索到局域网中所有的NPORT设备，包括和主机IP不同网段的NPORT设备。

搜索到设备如下图：图四如图可以显示设备的型号，MAC地址，IP地址，以及设备的名称。

(默认IP：192.168.127.254)2.3、基本设置界面介绍选中要配置的设备，点击右键——Configuer，或者是双击，进入设备配置界面，如图：图五如图五，Basic界面可以设置设备的名称，设备的时钟(默认读取主机时钟)，以及登陆设备的方式。

(提醒：必须勾选Modofy才能对配置进行修改，否则只能对查看配置)2.4、网络设置页面介绍图六如图六，Network界面配置Ip地址相关信息。

设置串口联网服务器IP地址与主机IP 为同一个网段。

MOXA协议转换5150

m a n a g e r 的用户提供 e - m a i l 报警功能。通过M o x a 的 Windows Utility或web console，用户可以自定义报警触发条件。用户收到的报警包括NPort® 5100的热启动、冷启动或密码更改等信息。
e-mail：china@ 免费技术热线：800-820-5036
4
单串口设备联网服务器 NPort® 5100系列
简介
NPort® 5100串口设备联网服务器是专为串口设备立即联网而设计的。NPort® 5100串口设备联网服务器结构紧凑，是连接RS-232/422/485设备到以太网的理想选择。如读卡器或
最具性价比的串口联网解决方案
使用串口联网设备将固有的串口设备连接至网络不再是一个空谈。现在，用户更希望找到一款具有高性价比的产品，不仅能提供多种功能，还需要具备较高的质量。NPort® 5100
单串口设备联网服务器 NPort® 5100系列
订购信息
NPort® 5110： 1口RS-232串口设备联网服务器 NPort® 5130： 1口RS-422/485串口设备联网服务器 NPort® 5150： 1口RS-232/422/485串口设备联网服务器 NPort® 5150-T：1口RS-232/422/485串口设备联网服务器，宽温
电源功耗： NPort® 5110： 128.7 mA@12V， 72 mA@24V NPort® 5130： 200 mA@12V， 106 mA@24V NPort® 5150： 200 mA@12V， 106 mA@24V 机械特性材料：铝质 (1 mm) 尺寸：50 x 80 x 22 mm (2.05 x 3.15 x 0.87 in) 总重量：0.580 kg 工作环境工作温度：

莫贾NPort P5150A系列1口RS-232 422 485PoE串行设备服务器产品介绍说明书

NPort P5150A Series1-port RS-232/422/485PoE serial device serversFeatures and Benefits•IEEE802.3af-compliant PoE power device equipment•Speedy3-step web-based configuration•Surge protection for serial,Ethernet,and power•COM port grouping and UDP multicast applications•Screw-type power connectors for secure installation•Real COM and TTY drivers for Windows,Linux,and macOS•Standard TCP/IP interface and versatile TCP and UDP operation modesCertificationsIntroductionNPort®P5150A device servers are designed to make serial devices network-ready in an instant.It is a power device and is IEEE802.3af compliant, so it can be powered by a PoE PSE device without an additional power e the NPort®P5150A device servers to give your PC software direct access to serial devices from anywhere on the network.The NPort®P5150A device servers are ultra-lean,ruggedized,and user-friendly, making simple and reliable serial-to-Ethernet solutions possible.Surge Protection for Serial,Ethernet,and PowerSurge,which is typically caused by high voltages that result from switching and lightning transients,is a common threat to all electrical devices. Moxa’s leading-edge surge immunity solution,which is applied to the NPort®P5150A’s serial,power,and Ethernet lines,is tested and proven compliant with IEC61000-4-5.This state-of-the-art surge protection provides a robust serial-to-Ethernet solution that can protect electrical devices from voltage spikes and withstand electrically noisy environmental conditions.3-Step Web-based ConfigurationThe NPort®P5150A’s3-step web-based configuration tool is straightforward and user-friendly.The NPort®P5150A’s web console guides users through3simple configuration steps that are necessary to activate the serial-to-Ethernet application.With this speedy3-step web-based configuration,a user only needs to spend an average of30seconds to complete the NPort®settings and enable the application,saving a great amount of time and effort.Easy to TroubleshootNPort®P5150A device servers support SNMP,which can be used to monitor all units over Ethernet.Each unit can be configured to send trap messages automatically to the SNMP manager when user-defined errors are encountered.For users who do not use SNMP manager,an email alert can be sent ers can define the trigger for the alerts using Moxa’s Windows utility,or the web console.For example,alerts can be triggered by a warm start,a cold start,or a password change.AppearanceSpecificationsEthernet Interface10/100BaseT(X)Ports(RJ45connector)1Magnetic Isolation Protection 1.5kV(built-in)Standards PoE(IEEE802.3af)Ethernet Software FeaturesConfiguration Options Web Console(HTTP/HTTPS),Windows Utility,Device Search Utility(DSU),TelnetConsole,Serial Console,MCC ToolManagement ARP,BOOTP,DHCP Client,DNS,HTTP,HTTPS,ICMP,IPv4,LLDP,SMTP,SNMPv1/v2c,TCP/IP,Telnet,UDPFilter IGMP v1/v2Windows Real COM Drivers Windows95/98/ME/NT/2000,Windows XP/2003/Vista/2008/7/8/8.1/10(x86/x64),Windows2008R2/2012/2012R2/2016/2019(x64),Windows Embedded CE5.0/6.0,Windows XP EmbeddedLinux Real TTY Drivers Kernel versions:2.4.x,2.6.x,3.x,4.x,and5.xFixed TTY Drivers SCO UNIX,SCO OpenServer,UnixWare7,QNX4.25,QNX6,Solaris10,FreeBSD,AIX5.x,HP-UX11i,Mac OS X,macOS10.12,macOS10.13,macOS10.14,macOS10.15 Android API Android3.1.x and laterMIB RFC1213,RFC1317Serial InterfaceConnector DB9maleNo.of Ports1Serial Standards RS-232,RS-422,RS-485Operation Modes Disabled,Ethernet Modem,Pair Connection,Real COM,Reverse Telnet,RFC2217,TCPClient,TCP Server,UDPBaudrate Supports standard baudrates(unit=bps):50,75,110,134,150,300,600,1200,1800,2400,4800,7200,9600,19200,38400,57600,115200,230.4k,460.8k,921.6kData Bits5,6,7,8Stop Bits1,1.5,2Parity None,Even,Odd,Space,MarkFlow Control RTS/CTS,DTR/DSR,XON/XOFFPull High/Low Resistor for RS-4851kilo-ohm,150kilo-ohmsRS-485Data Direction Control ADDC®(automatic data direction control)Serial SignalsRS-232TxD,RxD,RTS,CTS,DTR,DSR,DCD,GNDRS-422Tx+,Tx-,Rx+,Rx-,GNDRS-485-4w Tx+,Tx-,Rx+,Rx-,GNDRS-485-2w Data+,Data-,GNDPower ParametersInput Current DC Jack I/P:125mA@12VDCPoE I/P:180mA@48VDCInput Voltage12to48VDC(supplied by power adapter),48VDC(supplied by PoE) No.of Power Inputs1Source of Input Power Power input jackPoEReliabilityAutomatic Reboot Trigger Built-in WDTPhysical CharacteristicsHousing MetalDimensions(with ears)100x111x26mm(3.94x4.37x1.02in)Dimensions(without ears)77x111x26mm(3.03x4.37x1.02in)Weight300g(0.66lb)Environmental LimitsOperating Temperature NPort P5150A:0to60°C(32to140°F)NPort P5150A-T:-40to75°C(-40to167°F)Storage Temperature(package included)-40to75°C(-40to167°F)Ambient Relative Humidity5to95%(non-condensing)Standards and CertificationsEMC EN55032/24EMI CISPR32,FCC Part15B Class AEMS IEC61000-4-2ESD:Contact:4kV;Air:8kVIEC61000-4-3RS:80MHz to1GHz:3V/mIEC61000-4-4EFT:Power:2kV;Signal:1kVIEC61000-4-5Surge:Power:2kV;Signal:1kVIEC61000-4-6CS:150kHz to80MHz:3V/m;Signal:3V/mIEC61000-4-8PFMFIEC61000-4-11Safety UL60950-1MTBFTime2,231,530hrsStandards Telcordia(Bellcore)Standard TR/SRWarrantyWarranty Period5yearsDetails See /warrantyPackage ContentsDevice1x NPort P5150A Series device serverDocumentation1x quick installation guide1x warranty cardDimensionsOrdering InformationModel Name Operating Temp.Baudrate Serial Standards No.of Serial Ports Input VoltageNPort P5150A0to60°C50bps to921.6kbps RS-232/422/485112-48VDC by power adapter or48VDC by PoENPort P5150A-T-40to75°C50bps to921.6kbps RS-232/422/485112-48VDC by power adapter or48VDC by PoEAccessories(sold separately)CablesCBL-F9M9-150DB9female to DB9male serial cable,1.5mCBL-F9M9-20DB9female to DB9male serial cable,20cmConnectorsADP-RJ458P-DB9F DB9female to RJ45connectorMini DB9F-to-TB DB9female to terminal block connectorDIN-Rail Mounting KitsDK35A DIN-rail mounting kit,35mmPower AdaptersPWR-12050-USJP-S2PWR-12050-USJP-S2PWR-12050-EU-S2PWR-12050-EU-S2PWR-12050-CN-S2PWR-12050-CN-S2PWR-12050-UK-S2PWR-12050-UK-S2PWR-12050-AU-S2PWR-12050-AU-S2PWR-12150-AU-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,Australia(AU)plug,-40to75°C operatingtemperaturePWR-12150-CN-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,China(CN)plug,-40to75°C operatingtemperaturePWR-12150-EU-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,Continental Europe(EU)plug,-40to75°Coperating temperaturePWR-12150-UK-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,United Kingdom(UK)plug,-40to75°C operatingtemperaturePWR-12150-USJP-SA-T Locking barrel plug,12VDC1.5A,100to240VAC,United States/Japan(US/JP)plug,-40to75°Coperating temperaturePWR-Plug-USJP-02PWR-Plug-USJP-02PWR-Plug-EU-02PWR-Plug-EU-02PWR-Plug-CN-02PWR-Plug-CN-02PWR-Plug-UK-02PWR-Plug-UK-02PWR-Plug-AU-02PWR-Plug-AU-02Power CordsCBL-PJ21NOPEN-BK-30Locking barrel plug to bare-wire cable©Moxa Inc.All rights reserved.Updated Jun23,2021.This document and any portion thereof may not be reproduced or used in any manner whatsoever without the express written permission of Moxa Inc.Product specifications subject to change without notice.Visit our website for the most up-to-date product information.。

一moxaNport个主要技术参数

一、moxa Nport5130（3个）主要技术参数：（1）LAN●以太网：1×10/100 Mbps，RJ45，Auto MDI/MDIX●保护：内建1.5 KV电磁隔离●串口界面：RS-232/422/485（软件选择）●串口数量：1个●端口类型：Male DB9（2）信号：●RS-232：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND ●RS-422：Tx＋、Tx－、Rx＋、Rx－、GND●RS-485（2线）：Data＋、Data－、GND●RS-485（4线）：Rx＋、Tx－、Rx＋、GND●信号保护：15KV ESD全信号保护（3）串口通讯参数●校验位：None、Even、Odd、Space、Mark●数据位：5, 6, 7, 8●停止位：1, 1.5, 2●流量控制：RTS/CTS, XON/XOFF●波特率：110 bps ~ 230.4 Kbps●Console端口：RS-232 console二、moxa Nport5130A-T（9个）主要技术参数：●以太网端口数量：1●速率：10/100 Mbps，自适应MDI/MDIX●连接头：8针RJ45●电磁隔离保护：内建1.5 KV●串口数量：1●串口标准：RS-422/485●连接头：DB9针式●串口保护：所有串口内建15 KV ESD保护，Level 1 Surge，●EN61000-4-5●RS-485数据流控：ADDC●RS-485上拉下拉电阻：1 KΩ，150 KΩ●工作温度：宽温，-45度~75度三、moxa Nport5232（3个）主要技术参数：●处理器类型：16位处理器●内存类型：DRAM●标准内存容量：512KB●网络接口数量：2●网络接口类型：RS422/485●端口传输率：0.2304Mbps●网络协议支持：ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP,SNTP●可运行系统：Windows 95/98/ME/NT/2000/XP/2003●电源电压：12-30 DC●电源功率：9W四、moxa Nport5232T（3）主要技术参数：●工作温度：宽温，-45度~75度●处理器类型：16位处理器●内存类型：DRAM●标准内存容量：512KB●网络接口数量：2●网络接口类型：RS422/485●端口传输率：0.2304Mbps●网络协议支持：ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP,SNTP●可运行系统：Windows 95/98/ME/NT/2000/XP/2003●电源电压：12-30 DC●电源功率：9W。

实现厂内固定式煤气报警器联网

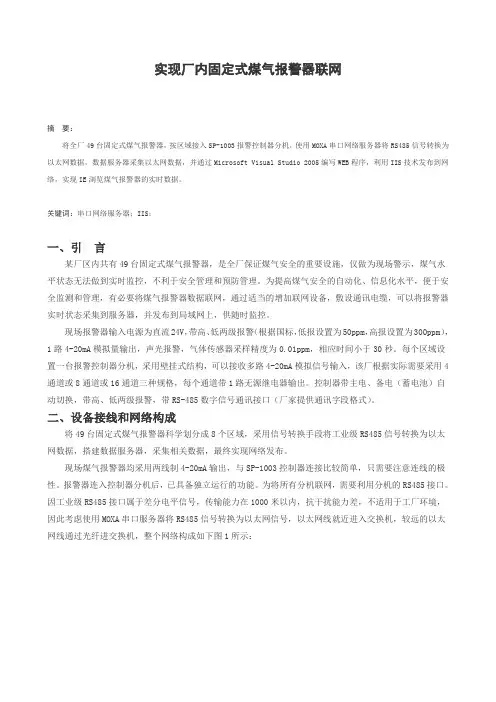

实现厂内固定式煤气报警器联网摘要：将全厂49台固定式煤气报警器，按区域接入SP-1003报警控制器分机，使用MOXA串口网络服务器将RS485信号转换为以太网数据，数据服务器采集以太网数据，并通过Microsoft Visual Studio 2005编写WEB程序，利用IIS技术发布到网络，实现IE浏览煤气报警器的实时数据。

关键词：串口网络服务器；IIS；一、引言某厂区内共有49台固定式煤气报警器，是全厂保证煤气安全的重要设施，仅做为现场警示，煤气水平状态无法做到实时监控，不利于安全管理和预防管理。

为提高煤气安全的自动化、信息化水平，便于安全监测和管理，有必要将煤气报警器数据联网，通过适当的增加联网设备，敷设通讯电缆，可以将报警器实时状态采集到服务器，并发布到局域网上，供随时监控。

现场报警器输入电源为直流24V，带高、低两级报警（根据国标，低报设置为50ppm，高报设置为300ppm），1路4-20mA模拟量输出，声光报警，气体传感器采样精度为0.01ppm，相应时间小于30秒。

每个区域设置一台报警控制器分机，采用壁挂式结构，可以接收多路4-20mA模拟信号输入，该厂根据实际需要采用4通道或8通道或16通道三种规格，每个通道带1路无源继电器输出。

控制器带主电、备电（蓄电池）自动切换，带高、低两级报警，带RS-485数字信号通讯接口（厂家提供通讯字段格式）。

二、设备接线和网络构成将49台固定式煤气报警器科学划分成8个区域，采用信号转换手段将工业级RS485信号转换为以太网数据，搭建数据服务器，采集相关数据，最终实现网络发布。

现场煤气报警器均采用两线制4-20mA输出，与SP-1003控制器连接比较简单，只需要注意连线的极性。

报警器连入控制器分机后，已具备独立运行的功能。

为将所有分机联网，需要利用分机的RS485接口。

因工业级RS485接口属于差分电平信号，传输能力在1000米以内，抗干扰能力差，不适用于工厂环境，因此考虑使用MOXA串口服务器将RS485信号转换为以太网信号，以太网线就近进入交换机，较远的以太网线通过光纤进交换机，整个网络构成如下图1所示：图1 报警器网络构成图三、MOXA串口联网服务器的应用用于实现RS485信号转换为以太网信号的关键设备是MOXA串口联网服务器 NPORT 5130，该设备具有体积小巧，成本低，以太网口支持100/10M自适应；串口支持RS-422，RS-485（2w/4w）；支持Windows/Linux COM串口驱动程序模式；提供包括TCP Server、TCP Client、UDP Server/Client和 Ethernet Modem在内的不同socket操作模式；无需PC、可通过网络连接两个串口设备的对等连接模式；易于使用、可用于批量安装的Windows工具；所有信号内置15 KV突波保护；支持网络管理协议SNMP MIB-II；可通过网络Web/Telnet进行配置等特点。

NPORT 5130转换器使用手册

NPORT 5130转换器使用说明目录1. 转换器的指示灯 (1)2. 转换器驱动软件安装 (1)3. 查找可被转换器使用的网络IP地址 (3)4. 设置转换器的网络IP (5)5. 映射串口 (6)6. 网管软件的监控通讯口设置 (9)1. 转换器的指示灯Ready灯：转换器刚上电时为红灯闪亮，初始化完成后正常使用为绿灯长亮。

Link 灯：转换器的以太网接口连接网络后绿灯长亮。

TxRx灯：收发数据时绿灯闪亮。

2. 转换器驱动软件安装安装步骤：1）附带光盘放入电脑计算机后，依次打开：我的光盘—→文件夹Software—→文件夹Windows；2）解压压缩文件Npadm_Setup_Ver1.9_Build_08022110；3）开始安装软件：双击安装程序Npadm_Setup_Ver1.9_Build_08022110.exe；此时出现安装界面点击『Next﹥』,进入下个步骤。

如需更改程序的安装路径，请点击『Brose...』进行更改，更改后点击『Next﹥』进入下一步骤；如不需更改安装路径，请直接点击『Next﹥』，并在弹出的提示对话框中点击『是』，进入下一步骤。

点击『Install』进入下一步骤。

点击『Next﹥』进入下一步骤。

点击『Finish』完成该软件的安装。

3. 查找可被转换器使用的网络IP地址1）转换器IP地址的网段为确保转换器的IP地址与WINDOWS的IP地址处于同一网段。

在设置转换器的IP地址前，必须先查看WINDOWS的IP地址。

方法：右键点击【网上邻居】—→点击【属性】—→右键点击【本地连接】—→点击【状态】—→点击【支持】便可以查看到WINDOWS的IP地址。

例如：如下图所示，编者本机的WINDOWS的IP地址是192.168.1.16。

此时，若编者需要设置转换器的IP 地址，就必须保证转换器的IP地址为192.168.1.***（其中的***必须是2~254的数字）。

NPort5130配置说明书及布线图

MOXA串口服务器NPort5130配置说明以及布线图一、准备工作我们用一条网线把NPort5130 和PC机的网口连接起来，并把NPort上电。

首先，打开控制面板，网络连接。

在本地连接上点右键，选择属性。

双击进入 Internet协议（TCP/IP），点击“使用下面的IP地址”写入 IP 地址和子网掩码，记住要和NPORT 的IP 地址在同一子网段内。

如NPORT 默认IP为192.168.127.254,255.255.255.0；就需要把PC 机的IP 地址设为192.168.127.XXX，255.255.255.0，最后一个数字不同即可。

点击确定。

二、网络和串口参数配置搜索 NPort打开NPort Administrator（可以在光盘的对应位置找到这个软件，安装好），点击Search，此时请确认网络防火墙已经关闭。

会搜索到我们的NPort5130，点击stop，停止搜索。

1.网络参数配置双击右边空白处的NPort 设备，会出现以下界面，点击选择Network 选项卡，点击Modify修改。

可以看到以下界面：我们可以在里面修改NPort的以下参数：IPAddress：IP地址,192.168.127.xxxNetmask：子网掩码,255.255.255.0Gateway：网关,可不填。

IP Configuration：可以配置为静态IP（Static），或者为DHCP（动态IP）。

DNS Server1和2：DNS，域名解析服务器。

2.串口参数配置点击 Serial选项卡，点击Modify修改，双击端口进去，可以看到以下界面：我们可以在里面修改以下参数：Baud Rate：波特率，9600。

Parity：校验，None：无校验。

Data Bits：数据位，8。

Stop Bits：停止位，1。

Flow Control：流量控制，None无流量控制。

FIFO：64bit先进先出，为了降低CPU负载，提高设备性能。

莫加NPort P5150A系列1口RS-232 422 485PoE串行设备服务器说明书

NPort P5150A Series1-port RS-232/422/485PoE serial device serversFeatures and Benefits•IEEE802.3af-compliant PoE power device equipment•Speedy3-step web-based configuration•Surge protection for serial,Ethernet,and power•COM port grouping and UDP multicast applications•Screw-type power connectors for secure installation•Real COM and TTY drivers for Windows,Linux,and macOS•Standard TCP/IP interface and versatile TCP and UDP operation modesCertificationsIntroductionNPort®P5150A device servers are designed to make serial devices network-ready in an instant.It is a power device and is IEEE802.3af compliant, so it can be powered by a PoE PSE device without an additional power e the NPort®P5150A device servers to give your PC software direct access to serial devices from anywhere on the network.The NPort®P5150A device servers are ultra-lean,ruggedized,and user-friendly, making simple and reliable serial-to-Ethernet solutions possible.Surge Protection for Serial,Ethernet,and PowerSurge,which is typically caused by high voltages that result from switching and lightning transients,is a common threat to all electrical devices. Moxa’s leading-edge surge immunity solution,which is applied to the NPort®P5150A’s serial,power,and Ethernet lines,is tested and proven compliant with IEC61000-4-5.This state-of-the-art surge protection provides a robust serial-to-Ethernet solution that can protect electrical devices from voltage spikes and withstand electrically noisy environmental conditions.3-Step Web-based ConfigurationThe NPort®P5150A’s3-step web-based configuration tool is straightforward and user-friendly.The NPort®P5150A’s web console guides users through3simple configuration steps that are necessary to activate the serial-to-Ethernet application.With this speedy3-step web-based configuration,a user only needs to spend an average of30seconds to complete the NPort®settings and enable the application,saving a great amount of time and effort.Easy to TroubleshootNPort®P5150A device servers support SNMP,which can be used to monitor all units over Ethernet.Each unit can be configured to send trap messages automatically to the SNMP manager when user-defined errors are encountered.For users who do not use SNMP manager,an email alert can be sent ers can define the trigger for the alerts using Moxa’s Windows utility,or the web console.For example,alerts can be triggered by a warm start,a cold start,or a password change.AppearanceSpecificationsEthernet Interface10/100BaseT(X)Ports(RJ45connector)1Magnetic Isolation Protection 1.5kV(built-in)Standards PoE(IEEE802.3af)Ethernet Software FeaturesConfiguration Options Web Console(HTTP/HTTPS),Windows Utility,Device Search Utility(DSU),TelnetConsole,Serial Console,MCC ToolManagement ARP,BOOTP,DHCP Client,DNS,HTTP,HTTPS,ICMP,IPv4,LLDP,SMTP,SNMPv1/v2c,TCP/IP,Telnet,UDPFilter IGMP v1/v2Windows Real COM Drivers Windows95/98/ME/NT/2000,Windows XP/2003/Vista/2008/7/8/8.1/10(x86/x64),Windows2008R2/2012/2012R2/2016/2019(x64),Windows Embedded CE5.0/6.0,Windows XP EmbeddedLinux Real TTY Drivers Kernel versions:2.4.x,2.6.x,3.x,4.x,and5.xFixed TTY Drivers SCO UNIX,SCO OpenServer,UnixWare7,QNX4.25,QNX6,Solaris10,FreeBSD,AIX5.x,HP-UX11i,Mac OS X,macOS10.12,macOS10.13,macOS10.14,macOS10.15 Android API Android3.1.x and laterMIB RFC1213,RFC1317Serial InterfaceConnector DB9maleNo.of Ports1Serial Standards RS-232,RS-422,RS-485Operation Modes Disabled,Ethernet Modem,Pair Connection,Real COM,Reverse Telnet,RFC2217,TCPClient,TCP Server,UDPBaudrate Supports standard baudrates(unit=bps):50,75,110,134,150,300,600,1200,1800,2400,4800,7200,9600,19200,38400,57600,115200,230.4k,460.8k,921.6kData Bits5,6,7,8Stop Bits1,1.5,2Parity None,Even,Odd,Space,MarkFlow Control RTS/CTS,DTR/DSR,XON/XOFFPull High/Low Resistor for RS-4851kilo-ohm,150kilo-ohmsRS-485Data Direction Control ADDC®(automatic data direction control)Serial SignalsRS-232TxD,RxD,RTS,CTS,DTR,DSR,DCD,GNDRS-422Tx+,Tx-,Rx+,Rx-,GNDRS-485-4w Tx+,Tx-,Rx+,Rx-,GNDRS-485-2w Data+,Data-,GNDPower ParametersInput Current DC Jack I/P:125mA@12VDCPoE I/P:180mA@48VDCInput Voltage12to48VDC(supplied by power adapter),48VDC(supplied by PoE) No.of Power Inputs1Source of Input Power Power input jackPoEReliabilityAutomatic Reboot Trigger Built-in WDTPhysical CharacteristicsHousing MetalDimensions(with ears)100x111x26mm(3.94x4.37x1.02in)Dimensions(without ears)77x111x26mm(3.03x4.37x1.02in)Weight300g(0.66lb)Environmental LimitsOperating Temperature NPort P5150A:0to60°C(32to140°F)NPort P5150A-T:-40to75°C(-40to167°F)Storage Temperature(package included)-40to75°C(-40to167°F)Ambient Relative Humidity5to95%(non-condensing)Standards and CertificationsEMC EN55032/24EMI CISPR32,FCC Part15B Class AEMS IEC61000-4-2ESD:Contact:4kV;Air:8kVIEC61000-4-3RS:80MHz to1GHz:3V/mIEC61000-4-4EFT:Power:2kV;Signal:1kVIEC61000-4-5Surge:Power:2kV;Signal:1kVIEC61000-4-6CS:150kHz to80MHz:3V/m;Signal:3V/mIEC61000-4-8PFMFIEC61000-4-11Safety UL60950-1MTBFTime2,231,530hrsStandards Telcordia(Bellcore)Standard TR/SRWarrantyWarranty Period5yearsDetails See /warrantyPackage ContentsDevice1x NPort P5150A Series device serverDocumentation1x quick installation guide1x warranty cardDimensionsOrdering InformationModel Name Operating Temp.Baudrate Serial Standards No.of Serial Ports Input VoltageNPort P5150A0to60°C50bps to921.6kbps RS-232/422/485112-48VDC by power adapter or48VDC by PoENPort P5150A-T-40to75°C50bps to921.6kbps RS-232/422/485112-48VDC by power adapter or48VDC by PoEAccessories(sold separately)CablesCBL-F9M9-150DB9female to DB9male serial cable,1.5mCBL-F9M9-20DB9female to DB9male serial cable,20cmConnectorsADP-RJ458P-DB9F DB9female to RJ45connectorMini DB9F-to-TB DB9female to terminal block connectorDIN-Rail Mounting KitsDK35A DIN-rail mounting kit,35mmPower AdaptersPWR-12050-USJP-S2PWR-12050-USJP-S2PWR-12050-EU-S2PWR-12050-EU-S2PWR-12050-CN-S2PWR-12050-CN-S2PWR-12050-UK-S2PWR-12050-UK-S2PWR-12050-AU-S2PWR-12050-AU-S2PWR-12150-AU-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,Australia(AU)plug,-40to75°C operatingtemperaturePWR-12150-CN-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,China(CN)plug,-40to75°C operatingtemperaturePWR-12150-EU-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,Continental Europe(EU)plug,-40to75°Coperating temperaturePWR-12150-UK-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,United Kingdom(UK)plug,-40to75°C operatingtemperaturePWR-12150-USJP-SA-T Locking barrel plug,12VDC1.5A,100to240VAC,United States/Japan(US/JP)plug,-40to75°Coperating temperaturePWR-Plug-USJP-02PWR-Plug-USJP-02PWR-Plug-EU-02PWR-Plug-EU-02PWR-Plug-CN-02PWR-Plug-CN-02PWR-Plug-UK-02PWR-Plug-UK-02PWR-Plug-AU-02PWR-Plug-AU-02Power CordsCBL-PJ21NOPEN-BK-30Locking barrel plug to bare-wire cable©Moxa Inc.All rights reserved.Updated Jul08,2021.This document and any portion thereof may not be reproduced or used in any manner whatsoever without the express written permission of Moxa Inc.Product specifications subject to change without notice.Visit our website for the most up-to-date product information.。

摩莎串口服务器基础配置说明

MOXA 串口服务器基础功能配置与调试常用的工作模式有：relcom模式（虚拟串口模式）、UDP模式、TCP模式。

能用到的搜索软件有:Nport Adnimistrator suite 和Nport Windows driver managerNport Adnimistrator suite 这个软件有搜索与映射COM的功能；Nport Windows driver manager 这个软件是一款用于映射COM的软件，映射的COM口能够在设备管理器里面体现。

下面介绍到的是：使用Nport Adnimistrator suite以及WEB界面配置串口服务器。

1、使用搜索软件搜索串口服务器点击“Search”去搜索局域网中的MOXA串口服务器2、登录WEB界面在浏览中填写串口服务器的IP地址，登录进串口服务器的WEB界面。

（备注：电脑IP需和设备IP地址在同一网段）3、修改IP地址在菜单Network Settings下，可以修改设备的IP地址。

4、设置串口参数在菜单Serial Settings下，可以修改串口的串口参数。

一、虚拟串口模式（Real COM Mode）的应用1、在WEB界面的Operating Settings菜单栏下，选择模式为：Real COM Mode2、在软件的COM Mapping菜单栏之下，点击工具栏的Add按钮，添加映射COM口二、TCP模式的应用1、设置成TCP server模式TCP server模式可以指定本地TCP端口号：如下图所示的端口号4001。

TCP server模式是指接入串口服务器的终端设备为server服务端，采集数据的上位机（PC电脑或服务器）为客户端；2、设置成TCP client模式TCP client模式需要指定TCP server的IP地址以及端口号TCP client模式是指接入串口服务器的终端设备为client客户端，采集数据的上位机（PC电脑或服务器）为服务端；三、UDP模式的应用在WEB界面的Operating Settings菜单栏下，选择UDP mode，可以指定多组IP地址段。

MOXA多串口服务器调试方法

1.多串口服务器如何设置：
一．安装设备驱动：将MOXA安装光盘驱动安装好以后，为一以下图标：
一．双击运行Nport adminstrator
二．在左侧菜单栏中有:Configuration，双击此图标：
三．然后双击Search,
将会出现本机的IP地址，本设备的IP地址为192.168.1.123，不需再设定。

或在设备液晶显示有该设备IP。

备注：必须将本机的IP地址设置在和多串口服务器设置在同一地址。

四．然后双击COM Mapping这个图标：
五．点击鼠标右键后，出现Add Target,然后单击，出现
六．选择“Select ALL”后，单击“OK”。

所有端口信息将显示出来。

八．设置完成后，单击“”确定保存。

九．接线方式：
正接多串口服务器的3号口，负接多串口服务器的4号口。

Moxa NPort 5100系列1口RS-232 422 485串行设备服务器特性与优势说明书

NPort5100Series1-port RS-232/422/485serial device serversFeatures and Benefits•Small size for easy installation•Real COM and TTY drivers for Windows,Linux,and macOS•Standard TCP/IP interface and versatile operation modes•Easy-to-use Windows utility for configuring multiple device servers•SNMP MIB-II for network management•Configure by Telnet,web browser,or Windows utility•Adjustable pull high/low resistor for RS-485portsCertificationsIntroductionNPort®5100device servers are designed to make serial devices network-ready in an instant.The small size of the servers makes them ideal for connecting devices such as card readers and payment terminals to an IP-based Ethernet e the NPort5100device servers to give your PC software direct access to serial devices from anywhere on the network.Most Cost-effective Serial-to-Ethernet SolutionUsing serial device servers to connect legacy serial devices to Ethernet is now commonplace,and users expect device servers to be cost-effective and to provide a broad selection of useful functions.With its full support of Microsoft and Linux operating systems and solid5-year warranty,the NPort®5100Series provides the best choice for serial-to-Ethernet converters.Adjustable Termination and Pull High/Low ResistorsIn some critical environments,termination resistors may be needed to prevent the reflection of serial signals.When using termination resistors,it is also important to set the pull high/low resistors correctly so that the electrical signal is not corrupted.Since no set of resistor values is universally compatible with all environments,the NPort®5100device servers come with jumpers for adjusting termination and pull high/low resistor values for each serial port.Standard TCP/IP Interface and Broad Choice of Operation ModesThe NPort®5100device servers can be configured for TCP Server,TCP Client,UDP Server/Client,Pair Connection,or Ethernet Modem mode, ensuring compatibility with software based on a standard network API(e.g.,Winsock or BSD Sockets).Real COM/TTY Drivers for Existing SoftwareThe Real COM/TTY drivers provided with the NPort®5100device servers allow you to continue using software designed for communicating through COM/TTY ports.Installation and configuration are painless,and allows your serial devices and PC to communicate seamlessly over a TCP/ IP ing Moxa’s Real COM/TTY drivers is an excellent way to preserve your software investment while still allowing you to enjoy the benefits of networking your serial devices.Easy to TroubleshootNPort®5100device servers support SNMP,which can be used to monitor all units over Ethernet.Each unit can be configured to send trap messages automatically to the SNMP manager when user-defined errors are encountered.For users who do not use SNMP manager,an email alert can be sent ers can define the trigger for the alerts using Moxa’s Windows utility,or the web console.For example,alerts can be triggered by a warm start,a cold start,or a change in password.SpecificationsEthernet Interface10/100BaseT(X)Ports(RJ45connector)1Magnetic Isolation Protection 1.5kV(built-in)Ethernet Software FeaturesConfiguration Options Serial Console(NPort5110/5110-T/5150only)Management DHCP Client,IPv4,SNTP,SMTP,SNMPv1,Telnet,DNS,HTTP,ARP,BOOTP,UDP,TCP/IP,ICMPWindows Real COM Drivers Windows95/98/ME/NT/2000,Windows XP/2003/Vista/2008/7/8/8.1/10(x86/x64),Windows2008R2/2012/2012R2/2016/2019(x64),Windows Embedded CE5.0/6.0,Windows XP EmbeddedLinux Real TTY Drivers Kernel versions:2.4.x,2.6.x,3.x,4.x,and5.xFixed TTY Drivers macOS10.12,macOS10.13,macOS10.14,macOS10.15,SCO UNIX,SCO OpenServer,UnixWare7,QNX4.25,QNX6,Solaris10,FreeBSD,AIX5.x,HP-UX11i,Mac OS X Android API Android3.1.x and laterMIB RFC1213,RFC1317Serial InterfaceConnector DB9maleNo.of Ports1Serial Standards NPort5110/5110-T:RS-232NPort5130:RS-422,RS-485NPort5150:RS-232,RS-422,RS-485Operation Modes Disabled,Ethernet Modem,Pair Connection,Real COM,Reverse Telnet,TCP Client,TCP Server,UDPBaudrate NPort5110/5110-T:110bps to230.4kbpsNPort5130/5150:50bps to921.6kbpsData Bits5,6,7,8Stop Bits1,1.5,2Parity None,Even,Odd,Space,MarkFlow Control RTS/CTS(RS-232only),DTR/DSR(RS-232only),XON/XOFFPull High/Low Resistor for RS-485NPort5130/5150:1kilo-ohm,150kilo-ohmsRS-485Data Direction Control NPort5130/5150:ADDC®(automatic data direction control)Serial SignalsRS-232NPort5110:TxD,RxD,RTS,CTS,DTR,DSR,DCD,GNDNPort5150:TxD,RxD,RTS,CTS,DTR,DSR,DCD,GNDRS-422NPort5130:Tx+,Tx-,Rx+,Rx-,GNDNPort5150:Tx+,Tx-,Rx+,Rx-,GNDRS-485-4w NPort5130:Tx+,Tx-,Rx+,Rx-,GNDNPort5150:Tx+,Tx-,Rx+,Rx-,GNDRS-485-2w NPort5130:Data+,Data-,GNDNPort5150:Data+,Data-,GNDPower ParametersInput Current NPort5110/5110-T:128mA@12VDCNPort5130/5150:200mA@12VDCInput Voltage12to48VDCNo.of Power Inputs1Source of Input Power Power input jackPhysical CharacteristicsHousing MetalDimensions(with ears)75.2x80x22mm(2.96x3.15x0.87in)Dimensions(without ears)52x80x22mm(2.05x3.15x0.87in)Weight340g(0.75lb)Installation Desktop,DIN-rail mounting(with optional kit),Wall mounting Environmental LimitsOperating Temperature Standard Models:0to55°C(32to131°F)Wide Temp.Models:-40to75°C(-40to167°F)Storage Temperature(package included)-40to75°C(-40to167°F)Ambient Relative Humidity5to95%(non-condensing)Standards and CertificationsEMC EN55032/24EMI CISPR32,FCC Part15B Class AEMS IEC61000-4-2ESD:Contact:4kV;Air:8kVIEC61000-4-3RS:80MHz to1GHz:3V/mIEC61000-4-4EFT:Power:1kV;Signal:1kVIEC61000-4-5Surge:Power:1kVIEC61000-4-6CS:150kHz to80MHz:3V/m;Signal:3V/mIEC61000-4-8PFMFIEC61000-4-11Safety UL60950-1MTBFTime NPort5110/5110-T:3,126,448hrsNPort5130:2,836,863hrsNPort5150:2,736,202hrsStandards Telcordia(Bellcore)Standard TR/SRWarrantyWarranty Period5yearsDetails See /warrantyPackage ContentsDevice1x NPort5100Series device serverPower Supply1x power adapter,suitable for your region(all models except NPort5110-T) Documentation1x quick installation guide1x warranty cardDimensionsOrdering InformationModel Name Operating Temp.Baudrate Serial Standards Input Current Input Voltage NPort51100to55°C110bps to230.4kbps RS-232128.7mA@12VDC12-48VDC NPort5110-T-40to75°C110bps to230.4kbps RS-232128.7mA@12VDC12-48VDC NPort51300to55°C50bps to921.6kbps RS-422/485200mA@12VDC12-48VDC NPort51500to55°C50bps to921.6kbps RS-232/422/485200mA@12VDC12-48VDC Accessories(sold separately)CablesCBL-F9M9-150DB9female to DB9male serial cable,1.5mCBL-F9M9-20DB9female to DB9male serial cable,20cmCBL-RJ45SF9-1508-pin RJ45to DB9female serial cable with shielding,1.5mCBL-RJ458P-1008-pin RJ45CAT5Ethernet cable,1mConnectorsADP-RJ458P-DB9F DB9female to RJ45connectorMini DB9F-to-TB DB9female to terminal block connectorDIN-Rail Mounting KitsDK35A DIN-rail mounting kit,35mmPower AdaptersPWR-12150-AU-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,Australia(AU)plug,-40to75°C operatingtemperatureApplicable Models:NPort5110-TPWR-12150-CN-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,China(CN)plug,-40to75°C operatingtemperatureApplicable Models:NPort5110-TPWR-12150-EU-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,Continental Europe(EU)plug,-40to75°Coperating temperatureApplicable Models:NPort5110-TPWR-12150-UK-SA-T Locking barrel plug,12VDC,1.5A,100to240VAC,United Kingdom(UK)plug,-40to75°C operatingtemperatureApplicable Models:NPort5110-TPWR-12150-USJP-SA-T Locking barrel plug,12VDC1.5A,100to240VAC,United States/Japan(US/JP)plug,-40to75°Coperating temperatureApplicable Models:NPort5110-TPWR-12050-WPUK-S2Non-locking barrel plug,12VDC,0.5A,100to240VAC,United Kingdom(UK)plug,0to40°C operatingtemperaturePWR-12050-WPAU-S2Non-locking barrel plug,12VDC,0.5A,100to240VAC,Australia(AU)plug,0to40°C operatingtemperaturePWR-12050-WPCN-S2Non-locking barrel plug,12VDC,0.5A,100to240VAC,China(CN)plug,0to40°C operatingtemperaturePWR-12050-WPUSJP-S2Non-locking barrel plug,12VDC,0.5A,100to240VAC,United States/Japan(US/JP)plug,0to40°Coperating temperaturePWR-12050-WPEU-S2Non-locking barrel plug,12VDC,0.5A,100to240VAC,Continental Europe(EU)plug,0to40°Coperating temperaturePower CordsCBL-PJ21NOPEN-BK-30Locking barrel plug to bare-wire cable©Moxa Inc.All rights reserved.Updated Jan13,2021.This document and any portion thereof may not be reproduced or used in any manner whatsoever without the express written permission of Moxa Inc.Product specifications subject to change without notice.Visit our website for the most up-to-date product information.。

MOXA串口联网服务器 NPORT 5130

MOXA串口联网服务器NPORT 5130 特点- 以太网口支持100/10M自适应，串口支持RS-422，RS-485（2w/4w）- 低成本、信用卡大小- 支持Windows/Linux COM串口驱动程序模式- 提供包括TCP Server、TCP Client、UDP Server/Client和Ethernet Modem 在内的不同socket操作模式- 无需PC、可通过网络连接两个串口设备的对等连接模式- 易于使用、可用于批量安装的Windows工具- 所有信号内置15 KV突波保护- 支持网络管理协议SNMP MIB-II- 可通过网络Web/Telnet进行配置MOXA针对串口联网服务器开发了软件NPort Administrator，方便用户配置，下面我就着重讲如何用NportAdministration 配置NPORT产品，图一1、NPORT 5130提供多种操作模式，例如：Realcom模式，Tcp server模式，Tcp client模式，Udp模式。

图二2、配置方法：2.1、安装NPORT administration 软件。

2.2、打开软件，如图：图三点击Search，可以搜索到局域网中所有的NPORT设备，包括和主机IP不同网段的NPORT设备。

搜索到设备如下图：图四如图可以显示设备的型号，MAC地址，IP地址，以及设备的名称。

(提醒：必须勾选Modofy才能对配置进行修改，否则只能对查看配置)2.4、网络设置页面介绍图六如图六，Network界面配置Ip地址相关信息。

设置串口联网服务器IP地址与主机IP为同一个网段。

MOXA串口服务器设置步骤

设置前
设置后
2、设置串口参数，点击Serial,进入下面的界面
点住Modify左边的小框框后，点住大对话框里的Port 1双击,进入下面界面，设置串口的一些参数。这些参数跟下面连接的硬件参数一样。设置好后点击OK。
3、设置操作模式，点击Operating Mode，选中Modify左边的小框框，双击主对话框里的Port 1
前
点击后出现的界面
一般默认是Real COM Mode，所以直接点击OK好了。
点击OK
鼠标点住COM Mapping右击Add Target
点击前
点击后
选中对话框里的No 1前的小框框，点击OK,出现如下界面。
点住主对话框里的NPort 5110双击，进入下面界面
点击Basic Settings（一般默认线进入这个界面），在COM Number后面的下拉别表选中串口编号，一般避开现有的串口，例如电脑上已经有COM 1,COM 2了，你就不要选择这两个串口了，否则会发生冲突，我这里选择COM3.
点击右下角高级出现下面对话框
在IP地址栏里点击添加出现下面对话框
在对话框中输入IP地址，我输入的是：192.168.127.200
在IE里输入IP地址：192.168.127.254就出现下面界面
在Network Settings里设置IP地址，改成：192.168.1.254，因为我本机是192.168.1.22，所以要改成同一网段内,设置好后点击Submit
Real COM模式设置
MOXA串口服务器的Real COM模式设置只能通过MOXA的专用软件来设置，它是在操作系统上虚拟一个串口，在硬件管理里是无法找到的，下面是基本设置，前期设置跟TCP Serverm模式设置是一样的，就是最后一步操作模式选择Real COM模式，设备一般默认是Real COM模式，所以一般不设也没关系的。设置完成后还需要虚拟串口。

MOXA串口服务器产品配置说明

第一章：准备工作准备工作我们用一条交叉网线把NPort5110 和PC机的网口连接起来;并把NPort上电..首先;打开控制面板;网络连接..在本地连接上点右键;选择属性..双击进入Internet协议TCP/IP;点击“使用下面的IP地址”写入IP 地址和子网掩码;记住要和NPORT 的IP 地址在同一子网段内..如NPORT 默认IP为192.168.127.254;255.255.255.0；就需要把PC 机的IP 地址设为192.168.127.XXX;255.255.255.0;最后一个数字不同即可..点击确定..第二章：网络和串口参数配置搜索NPort打开NPort Administrator可以在光盘的对应位置找到这个软件;安装好;点击Search;此时请确认网络防火墙已经关闭..会搜索到我们的NPort5110;点击stop;停止搜索..网络参数配置双击右边空白处的NPort 设备;会出现以下界面;点击选择Network 选项卡;点击Modify修改..可以看到以下界面：我们可以在里面修改NPort的以下参数：IPAddress：IP地址..Netmask：子网掩码..Gateway：网关..IP Configuration：可以配置为静态IPStatic;或者为DHCP动态IP.. DNS Server1和2：DNS;域名解析服务器..串口参数配置点击Serial选项卡;点击Modify修改;双击端口进去;可以看到以下界面：我们可以在里面修改以下参数：Baud Rate：波特率;NPort5000 系列只能支持标准波特率;如9600;115200bps 等..Parity：校验..None：无校验Even：偶校验..Odd：奇校验..Space：空..Mark：标志..Data Bits：数据位..Stop Bits：停止位..Flow Control：流量控制..None：无流量控制..XON/XOFF：软件流控..RTS/CTS：硬件流控..FIFO：64bit先进先出;为了降低CPU负载;提高设备性能..可以选择Enable启用;或Disable禁用..Interface：可选择RS232;RS422;RS485 2线;或者RS485 4线..NP5110 只能为RS232设置好后;点击OK;设置保存;设备重新启动..第三章：操作模式设置Real COM映射端口打开NPort Administrator可以在光盘的对应位置找到这个软件;安装好;点击Search;此时请确认网络防火墙已经关闭..会搜索到我们的NPort5110;点击stop;停止搜索..双击右边的5110;选择Operating Mode选项卡;确认为Real COM模式：点击左边的第四项：COM MAPPING;再点击Add点击“OK”;点击“Apply”保存点击“Yes”;点击“OK”..这样;端口就映射好了..TCP Server模式的设置用软件打开NPort Administrator可以在光盘的对应位置找到这个软件;安装好;点击Search;此时请确认网络防火墙已经关闭..会搜索到我们的NPort5110;点击stop;停止搜索..如果打开防火墙;可以使用Search IP;在下面选项框里输入NPort的IP地址;点击OK;就可以搜索到NPort设备..双击右边的NP5110;切换到OperatingMode选项卡;点击Modify;双击进去..可以把模式修改成TCP Server 模式..里面的名词解释：Local TCP Port：本地数据端口;指的是NP5110 的数据端口.. Command Port：NP5110 的命令端口..Max Connection：最大连接数;也就是说同时最大可以有几台上位机采集到下面串口设备的数据;NPort5000 系列最大是4 个;NPort6000 和CN2600 系列是8 个..当最大连接数为 2 或以上的时候;右边的选项Allow Driver Control 和Ignore Jammed IP会开启..Allow Driver Control：当最大连接数为2 或以上时;且此功能打开时;上位机A 需要以4800bps打开串口;上位机B需要以9600bps打开串口;是可以的..如果此功能关闭;则波特率需以固件中的设置一致..Ignore Jammed IP：当最大连接数为2 或以上时;且此功能打开时;其中一台上位机A死机;上位机B 依然可以正常接收数据..如果此功能关闭;则上位机B 也不能收到串口的数据了..所以在最大连接数为2或以上时;必须打开此功能..TCP Alive Check Time：默认是7分钟;也就是说每7 分钟会检查一次TCP连接;如果连接不成功;则断开TCP连接..可以这么理解;如果TCP连接已经断开;在7 分钟之内;NPort仍然认为连接存在;在7 分钟的时候;它向上位机发送一个错误的TCP 包;如果上位机回复它;说你错了;则NPort认为连接依然存在；如果没有回复;则NPort 把TCP连接断开..Inactivity Timeout：默认是0;此功能关闭..如果是10ms;也就是说如果串口10ms 内没有收到数据;则TCP连接就断开..Delimiter1：界定符1;16进制表示;如0x41 是A;0x61 是a..Delimiter2：界定符2;16进制表示;如0x41 是A;0x61 是a..当界定符1被Enable的时候;1 起作用；当1 和2都被允许的时候;1和2 都起作用..例如界定符1 是a;界定符2是b;1 和2 都是Enable;则界定符为ab.. Force Tx Timeout：强制传输时间;至少大于1 个字符的传输时间..例如;串口波特率为1200;n;8;1..需要传送一个10bit的数据;则时间是：10bit/1200bps×1000s/ms=8.3ms..所以强制传输时间必须至少大于这个值..Packing Length：TCP打包长度;以字节byte为单位..Delimiter Process：界定符控制..Start/None：前面一部分表示什么时候建立连接;后面一部分表示什么时候断开连接..对于这个例子也就是说;一开机就建立连接;并且一直保持连接..Any Character/None：串口接到任何字符就建立连接;并且一直保持连接..Any Character/Inactivity Time：串口接到任何字符就建立连接;在达到Inactivity Time的限制时断开连接..ASCII码对照表：下表列出了字符集中的0 - 127..下表列出了字符集中的128 - 255..数值8、9、10 和13 可以分别转换为退格符、制表符、换行符和回车符..这些字符都没有图形表示;但是对于不同的应用程序;这些字符可能会影响文本的显示效果.."空" 表示在当前平台上不支持的字符..TCP Client 模式设置Destination Host：为目标地址;也就是NPort5110 去连接的Server 的地址..Dest.Port：为目标端口;也就是NPort5110 去连接的Server 的端口号.. Local Port：NP5110的本地数据端口..Ignore Jammed IP：当最大连接数为2 或以上时;且此功能打开时;其中一台上位机A死机;上位机B 依然可以正常接收数据..如果此功能关闭;则上位机B 也不能收到串口的数据了..所以在最大连接数为2或以上时;必须打开此功能..TCP Alive Check Time：默认是7分钟;也就是说每7 分钟会检查一次TCP连接;如果连接不成功;则断开TCP连接..可以这么理解;如果TCP连接已经断开;在7 分钟之内;NPort仍然认为连接存在;在7 分钟的时候;它向上位机发送一个错误的TCP 包;如果上位机回复它;说你错了;则NPort认为连接依然存在；如果没有回复;则NPort 把TCP连接断开..Inactivity Timeout：默认是0;此功能关闭..如果是10ms;也就是说如果串口10ms 内没有收到数据;则TCP连接就断开..Delimiter1：界定符1;16进制表示;如0x41 是A;0x61 是a.. Delimiter2：界定符2;16进制表示;如0x41 是A;0x61 是a..当界定符1被Enable的时候;1 起作用；当1 和2都被允许的时候;1和2 都起作用..例如界定符1 是a;界定符2是b;1 和2 都是Enable;则界定符为ab.. Force Tx Timeout：强制传输时间;至少大于1 个字符的传输时间..例如;串口波特率为1200;n;8;1..需要传送一个10bit的数据;则时间是：北京时代佳业李纯制作第25 页共31 页10bit/1200bps×1000s/ms=8.3ms..所以强制传输时间必须至少大于这个值..Packing Length：TCP打包长度;以字节byte为单位..Delimiter Process：界定符控制..Start/None：前面一部分表示什么时候建立连接;后面一部分表示什么时候断开连接..对于这个例子也就是说;一开机就建立连接;并且一直保持连接..Any Character/None：串口接到任何字符就建立连接;并且一直保持连接..Any Character/Inactivity Time：串口接到任何字符就建立连接;在达到Inactivity Time的限制时断开连接..ASCII码对照表：下表列出了字符集中的0 - 127..下表列出了字符集中的128 – 255数值8、9、10 和13 可以分别转换为退格符、制表符、换行符和回车符..这些字符都没有图形表示;但是对于不同的应用程序;这些字符可能会影响文本的显示效果.."空" 表示在当前平台上不支持的字符..UDP模式Local Listen Port：为NPort5110 的本地数据端口..下面的Destination Begin End：为UDP发送数据的目标地址段.. Port：目标端口号最多四组..Delimiter1：界定符1;16进制表示;如0x41 是A;0x61 是a.. Delimiter2：界定符2;16进制表示;如0x41 是A;0x61 是a..当界定符1被Enable的时候;1 起作用；当1 和2都被允许的时候;1和2 都起作用..例如界定符1 是a;界定符2是b;1 和2 都是Enable;则界定符为ab.. Force Tx Timeout：强制传输时间;至少大于1 个字符的传输时间..例如;串口波特率为1200;n;8;1..需要传送一个10bit的数据;则时间是：10bit/1200bps×1000s/ms=8.3ms..所以强制传输时间必须至少大于这个值..Packing Length：TCP打包长度;以字节byte为单位..Delimiter Process：界定符控制..Start/None：前面一部分表示什么时候建立连接;后面一部分表示什么时候断开连接..对于这个例子也就是说;一开机就建立连接;并且一直保持连接..Any Character/None：串口接到任何字符就建立连接;并且一直保持连接..Any Character/Inactivity Time：串口接到任何字符就建立连接;在达到Inactivity Time的限制时断开连接..ASCII码对照表：下表列出了字符集中的0 - 127..下表列出了字符集中的128 – 255数值8、9、10 和13 可以分别转换为退格符、制表符、换行符和回车符..这些字符都没有图形表示;但是对于不同的应用程序;这些字符可能会影响文本的显示效果.."空" 表示在当前平台上不支持的字符..两个NP5110;其中一个设置为Slave;TCP Alive Check Time：默认是7分钟;也就是说每7 分钟会检查一次TCP连接;如果连接不成功;则断开TCP连接..可以这么理解;如果TCP连接已经断开;在7 分钟之内;NPort仍然认为连接存在;在7 分钟的时候;它向上位机发送一个错误的TCP 包;如果上位机回复它;说你错了;则NPort认为连接依然存在；如果没有回复;则NPort 把TCP连接断开..Local TCP Port：本地监听端口..另外一个设置为Master;TCP Alive Check Time：默认是7分钟;也就是说每7 分钟会检查一次TCP连接;如果连接不成功;则断开TCP连接..可以这么理解;如果TCP连接已经断开;在7 分钟之内;NPort仍然认为连接存在;在7 分钟的时候;它向上位机发送一个错误的TCP 包;如果上位机回复它;说你错了;则NPort认为连接依然存在；如果没有回复;则NPort把TCP连接断开..Destination Host;Port：在Master 中需要填入Slave 的IP地址和端口号..。

Moxa NPort P5150A 系列 1 埠 RS-232 422 485 PoE 串列裝置伺服

NPort P5150A系列1埠RS-232/422/485PoE串列裝置伺服器特色與優點•IEEE802.3af相容PoE PD設備•快速3步驟網頁式配置•針對串列、乙太網路和電源線提供突波保護•支援COM埠群組和UDP multicast應用•用於安裝更安穩的螺絲式電源連接器•用於Windows和Linux的Real COM/TTY驅動程式•標準TCP/IP介面及多樣化TCP和UDP操作模式認證簡介NPort®P5150A裝置伺服器能夠使串列裝置立即聯網。

同時它也是受電裝置(PD device)，符合IEEE802.3af，所以不需要額外的電源供應也能透過PoE PSE裝置啟動。

使用NPort®P5150A，可讓您透過電腦軟體可以從網路上隨處直接存取串列裝置。

NPort®P5150A的設計精簡且堅固，給您穩定可靠串列轉乙太網路解決方案。

串列、乙太網路和電源的突波保護突波通常是來自雷擊或設備開關間所產生的短暫性高電壓，是所有電氣裝置的常見威脅。

Moxa領先的突波保護技術，為串列、乙太網路和電源線提供完整的保護，並通過IEC61000-4-5認證標準。

配備突波保護的串列連網解決方案，可以讓您的電氣設備遠離電壓變化或電氣雜訊等干擾。

3步驟網頁式配置NPort®P5150A的3步驟網頁式配置工具簡單明瞭且方便使用。

NPort®5100A的網頁式主控台將會帶領使用者透過三個簡單的配置步驟。

透過這種快速3步驟網頁式配置，使用者平均只需30秒即可完成NPort®設定並啟用應用程式，大幅節省時間和人力。

輕鬆排除故障NPort®P5150A裝置伺服器支援SNMP，可用於透過乙太網路監控所有設備。

一旦使用者定義的問題狀況發生，設備便可自動發送trap訊息給SNMP管理者。

對於不使用SNMP管理員的使用者，它也可以通過email發送警報資訊。

使用者可以使用Moxa Windows utility或Web主控台定義警示的觸發條件。

MOXA三合一串口设备联网服务器NPortIAW系列

８Ｖｉｓｉｏｎ视野．新品
．一１－ ● ｌ ■
＿¨ ｌ
Ｍｏｘａ全新推出二ｔ合一串口设备联网服务ＮＰｏＩｔＩＡＷ５０００Ａ引／（）系训．将ＩＥＥＥ８０２．１ｌａ／ｂ／ｇ／ｎ无线联网与六个数字Ｉ／Ｏ集于一身，存需要将现场［］亡午无线以太网络相集成时，可最大程度地提高灵活性。这款串口没备联网服务融合ｊ数字Ｉ／Ｏ，因此非常适合各种工业数据采集应用。与使用两个或三个单ｊ虫的设备相比，此款服务器管理故障节点和准备备件昕需的成本更低，客户可以享受运营成本缩减的益处。同时，由于只需一台他备ｆＩ『Ｊ可满足用户的所有需求，还可以简化设备配置。此外，此款服务器的三合一设计 Ⅲ 省空间，是整修应用的理想选择，此类应用通常具有空间限制，尤其是在已安装备式机器的情况下更是如此。
ＥｔｈｅｒＣＡＴ架构优势ＰＣ，Ｉｅ．一８３３８同时支持凌华科技ＡＰＳ函数库（ＡＰＳＦｌ１ｎｃ ¨Ｏｉｌ
ＥｔｈｅｒＣＡＴ运动控制卡
Ｌｉｂｒａｒｙ），搭配凌华科技的核心Ｓｏｆｔｎ１０ｔｌ０ｎ控制技术以及快速简易的运动程序编程界面（ＡＰＩ），能够大幅减少开发时间、加快上线速度。

moxa交换机

无风扇，金属板散热，有ESD、涌浪保护和光电隔离保护,工作温度能达到-40— 85’C
经过严格的ESD、EFT、宽温测试、抖动测试、振动测试等严格的硬件测试
MOXA工业交换机的硬件特性
恶劣的工业现场环境
MOXA的工业交换机
环境温差大
低功耗无风扇宽温设计
环境湿度大
工作湿度5-95%RH,无凝露
5：EDS-P308系列：8口IEEE 802.3af PoE非网管型工业以太网交换机 6：EDS-P206A-4POE系列：6口IEEE 802.3af/at PoE+非网管型以太网交换
机 7：EDS-P510系列：7+3G口千兆IEEE 802.3af POE网管型以太网交换机 8：EDS-P506A-4POE系列：6口IEEE 802.3af/at PoE+网管型以太网交换机 9：SPL-24系列：适用于EDS-P510，EDS-P308和IKS-6726-8PoE系列PoE
操作温度范围，无风扇操作，坚固耐用的外形设计，以及一系列工业标准认证，为严苛的工业应用保证高网络可用性和环境适应能力。
ICS-G7848/G7850/G7852系列 IKS-G6826/6828系列
MOXA IKS系列工业机架式以太网交换机
ICS-G7848/G7850/G7852系列：48G/48G+2 10GbE/48G+4 10GbE口全千兆网管型三层核心以太网交换机
工业以太网交换机
将以太网络应用于工业环境与现场工业总线无缝兼容无需更改现场总线的数据格式和协议满足苛刻的工业现场环境符合工业应用的安规标准满足工业现场的安装方式设备具有高可靠性网络具有备份冗余功能和突发事件报警机制

NPort5130配置说明及布线图

MOXA串口服务器NPort5130配置说明以及布线图一、准备工作我们用一条网线把NPort5130 和PC机的网口连接起来，并把NPort上电。

首先，打开控制面板，网络连接。

在本地连接上点右键，选择属性。

双击进入Internet协议（TCP/IP），点击“使用下面的IP地址”写入IP 地址和子网掩码，记住要和NPORT 的IP 地址在同一子网段内。

如NPORT 默认IP为；就需要把PC 机的IP 地址设为，，最后一个数字不同即可。

点击确定。

二、网络和串口参数配置搜索NPort打开NPort Administrator（可以在光盘的对应位置找到这个软件，安装好），点击Search，此时请确认网络防火墙已经关闭。

会搜索到我们的NPort5130，点击stop，停止搜索。

1.网络参数配置双击右边空白处的NPort 设备，会出现以下界面，点击选择Network 选项卡，点击Modify修改。

可以看到以下界面：我们可以在里面修改NPort的以下参数：IPAddress：IP地址Netmask：子网掩码Gateway：网关,可不填。

IP Configuration：可以配置为静态IP（Static），或者为DHCP（动态IP）。

DNS Server1和2：DNS，域名解析服务器。

2.串口参数配置点击Serial选项卡，点击Modify修改，双击端口进去，可以看到以下界面：我们可以在里面修改以下参数：Baud Rate：波特率，9600。

Parity：校验，None：无校验。

Data Bits：数据位，8。

Stop Bits：停止位，1。

Flow Control：流量控制，None无流量控制。

FIFO：64bit先进先出，为了降低CPU负载，提高设备性能。

可以选择Enable启用，或Disable禁用。

Interface：可选择RS232，RS422，RS485 2线，或者RS485 4线。

设置好后，点击OK，设置保存，设备重新启动。
