高压轴流风机叶片的设计方案
轴流风机机翼型叶片参数化建模方法
如何进行轴流风机机翼型叶片参数化建模方法一、引言轴流风机在现代工业中起着至关重要的作用。
它们被广泛应用于空调系统、通风系统、发电厂和飞机引擎等。
轴流风机的性能和效率直接受到其机翼型叶片设计的影响。
对于轴流风机机翼型叶片的参数化建模方法的研究至关重要。
在本文中，将深入探讨轴流风机机翼型叶片参数化建模方法的相关内容，并提出一些个人观点和理解。
二、轴流风机机翼型叶片的重要性1. 减小能耗轴流风机的主要任务是输送空气，因此其能效对于工业生产至关重要。
合理设计的机翼型叶片可以减小能耗，提高风机的效率，从而为工业生产节约能源和成本。
2. 提高稳定性良好设计的机翼型叶片能够提高轴流风机的稳定性和耐用性，降低风机运行时的噪音和振动，从而延长设备的使用寿命。
三、轴流风机机翼型叶片参数化建模方法1. 采用CAD软件进行建模利用CAD软件进行轴流风机机翼型叶片的参数化建模是一种常见的方法。
通过在CAD软件中进行参数化设计，可以方便快捷地进行叶片形状的调整和修改，从而实现机翼型叶片的优化设计。
2. 利用计算流体力学(CFD)进行仿真分析结合计算流体力学(CFD)方法，可以对轴流风机机翼型叶片的流场进行精确模拟和分析，从而优化叶片的形状和结构，提高风机的性能和效率。
3. 基于参数化建模的优化设计通过建立基于参数化建模的优化设计方法，可以对轴流风机机翼型叶片的关键参数进行全面的优化设计，从而实现最佳的风机性能和效率。
四、个人观点和理解在我看来，轴流风机机翼型叶片参数化建模方法的研究对于提高轴流风机的性能和效率至关重要。
通过不断优化设计，可以实现能源的节约和环境的保护。
同时, 研究轴流风机机翼型叶片参数化建模方法也有助于加深对于风机流体力学行为的理解，对于未来的风机设计和改进有着积极的影响。
五、总结和回顾本文深入探讨了轴流风机机翼型叶片参数化建模方法的相关内容，介绍了CAD软件建模、CFD仿真分析和基于参数化建模的优化设计等方法。
轴流风机叶片的设计方法及实例
综 合
的作用�传统的轴流通风机设计方法包括以气动性能 良好的机翼为原始叶型 的孤立叶型设计方法 和基于 二元叶栅理论的叶栅设计法，在上世纪 0 年代出现
了一些基于准三元流动的叶片造型方法�采用上述方 参数， 设计了一款实用新型旨在提 供一种流量大, 全 研 法所设计的通风机叶片比较多的是平面叶片， 虽然工 � � � 压高的 系列变压器轴流通风机， 其中 表示风机 艺简单， 但性能较差�少量的扭曲叶片也大多是由平 � � 叶轮直径为 00 毫米， 表示风机为前吹式�其总体 究 面叶栅叠加而成， 而不是真正的基于全三维造型设计 结构形式由电机, 叶轮, 导流罩, 支架, 机 壳和防护罩 的扭曲叶片， 从而也影响了通风机的 性能， 因 而很难 等 6 部分组成�其特征是电机位于风机的进口端， 电 达到变压器轴流通风机流量大, 全压高的要求� 1. 轴流风机的叶片设计理论 轴流风机设计的核 心就是叶片型线设计 �本文 机轴和 叶轮相连 ， 驱动叶轮 旋转， 电 机由支 架支撑， 外面套有导流罩， 导流罩位于风机 的进口端， 为中空 的锥形柱体， 底端面的直径和轮毂 的直径相等， 机壳
根据扭曲叶片理论，采 用全三维造型来进行 叶片流 � � 为直径 0 毫米的圆筒形�在进口端略呈喇叭口状， 型设计， 并结合空气动力学理论， 应用变环量 流型设 以使气流平顺地进入 风机的流道，在风机 的进口端 计方法， 使叶片的做功分布更加符合 运动规律， 从而 发挥出更高的功能转换效益� 首先， 基 于抛物面理论， 我们在柱坐标下 建立叶 片中型面方程： （ - / ） 其中： （ ） ( )/ ， 通过参数 , 端面上有防护罩，以 避免杂物进入风机流 道和叶片 发生撞击� 其中的风机叶片 为特殊设计，在设计 过程中采 用了抛物面理论和不 等功原理，对叶片的 流型和流 面进行全三维的造型 设计，得到的叶片为 三维的扭 曲叶片 ， 其 特征为 叶片不等 厚， 型面 连续光 滑， 任一 相贯面与型面相割， 得到的相贯线呈流线 形状的机 翼形， 以使得本实用新型具有优良的气动性能� 本实用新型的总体结 构中， 增 加了导流罩部分， 导流罩位于风机的进口端 ， 套在电 机的外面， 其作用 是使气流平顺地进入 通风机的流道，从而 提高风机
轴流风机叶片技术要求
轴流风机叶片技术要求轴流风机是一种常用于通风、空调和空气循环系统中的设备，其叶片技术要求对于风机的性能和效率至关重要。
以下是对轴流风机叶片技术要求的解释：1. 叶片形状和设计：轴流风机的叶片形状和设计需要考虑风机的效率和风流特性。
叶片通常应具有 aerodynamic profile，以最大程度地减少气流的阻力，并产生最大的气流。
叶片的形状和角度应该被优化，以确保空气能够有效地穿过叶片，减少湍流和能量损失。
2. 叶片材料和强度：轴流风机叶片需要使用具有足够强度和刚度的材料，以承受风压和旋转运动所带来的力量。
常见的叶片材料包括铝合金、玻璃纤维增强塑料和复合材料。
材料的选择应该考虑到叶片的重量、耐久性和成本等因素。
3. 叶片表面光滑度：叶片表面的光滑度对于减少气流的阻力和提高风机性能非常重要。
光滑的叶片表面可以减少摩擦力和湍流，从而降低能量损失。
使用光滑的表面涂层或采用光滑的材料可以提高叶片的表面光滑度。
4. 叶片螺距和旋转速度：叶片螺距和旋转速度直接影响轴流风机的风量和压力。
适当的螺距和旋转速度可以确保风机能够提供所需的气流和压力。
螺距是叶片上连续两个点之间的距离，螺距越大，每个旋转周期中气流的推动力越大。
旋转速度则决定了每分钟旋转的次数，旋转速度越高，风机产生的气流越大。
5. 叶片调节和控制：轴流风机通常需要在不同的工况下调整和控制叶片的角度和转速。
通过调整叶片的角度，可以改变风机的风量和压力。
通过控制叶片的转速，可以调节风机的工作状态和效率。
叶片调节和控制通常通过电机、变频器或机械装置实现。
6. 叶片间隙和密封：叶片与风机壳体之间的间隙和叶片与轴之间的间隙需要控制在适当的范围内。
过大的间隙会导致气体泄漏和能量损失，而过小的间隙会增加摩擦力和磨损。
适当的密封装置和间隙控制可以提高风机的效率和性能。
以上是对轴流风机叶片技术要求的解释。
了解和满足这些要求对于设计、制造和维护轴流风机至关重要，以确保风机能够稳定、高效地提供所需的气流和压力。

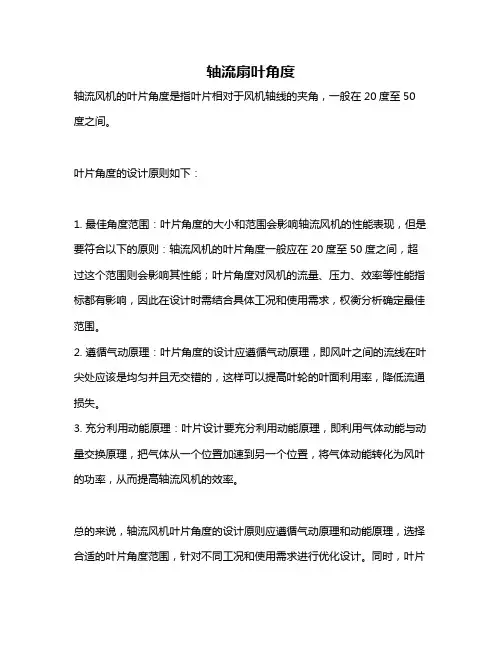

轴流扇叶角度
轴流扇叶角度
轴流风机的叶片角度是指叶片相对于风机轴线的夹角，一般在20度至50度之间。
叶片角度的设计原则如下：
1. 最佳角度范围：叶片角度的大小和范围会影响轴流风机的性能表现，但是要符合以下的原则：轴流风机的叶片角度一般应在20度至50度之间，超过这个范围则会影响其性能；叶片角度对风机的流量、压力、效率等性能指标都有影响，因此在设计时需结合具体工况和使用需求，权衡分析确定最佳范围。
2. 遵循气动原理：叶片角度的设计应遵循气动原理，即风叶之间的流线在叶尖处应该是均匀并且无交错的，这样可以提高叶轮的叶面利用率，降低流通损失。
3. 充分利用动能原理：叶片设计要充分利用动能原理，即利用气体动能与动量交换原理，把气体从一个位置加速到另一个位置，将气体动能转化为风叶的功率，从而提高轴流风机的效率。
总的来说，轴流风机叶片角度的设计原则应遵循气动原理和动能原理，选择合适的叶片角度范围，针对不同工况和使用需求进行优化设计。
同时，叶片
角度对风机的流量、静压力、扬程和效率等性能指标都有影响，应综合考虑，确保风机的性能和效率达到最优化。
轴流风机叶轮技术要求
轴流风机叶轮技术要求
轴流风机叶轮技术要求通常包括以下几个方面：
1. 叶片形状：叶片要具有较高的气动效率和压力能力。
一般情况下，叶片要采用可调式叶片，以便根据实际工作条件进行调节。
2. 叶片材料：叶片要具有较高的强度和硬度，能够承受较高的工作温度和压力，并具有较好的耐磨和耐腐蚀性能。
常用的叶片材料有铝合金、镍基合金等。
3. 叶轮结构：叶轮要采用合理的轮毂结构和叶片连接方式，以确保叶片与轮毂之间的连接强度和密封性。
4. 平衡性能：叶轮要具有较好的平衡性能，以避免在高速旋转时产生不平衡力矩和振动。
5. 叶轮喷涂：为了提高叶轮的表面光滑度和防腐性能，常常采用喷涂技术对叶轮进行表面处理。
6. 通风系统：叶轮要与通风系统相匹配，确保风机的风量和压力能力满足实际工作需求。
综上所述，轴流风机叶轮的技术要求主要包括叶片形状优化、材料选择、结构设计、平衡性能、表面喷涂和与通风系统的匹配等方面。
这些要求旨在提高叶轮的气动效率、压力能力和耐久性，以确保风机的正常运行和高效工作。
轴流风机叶轮的减振设计与优化
轴流风机叶轮的减振设计与优化引言：轴流风机是一种常见的空气传动设备，广泛应用于许多工业领域，包括空调系统、电站通风系统以及制造业等。
然而，在高速运转的过程中，轴流风机叶轮会产生振动，导致噪音和机械损坏。
因此，减振设计与优化对于提高轴流风机的性能和可靠性至关重要。
一、振动原因分析轴流风机叶轮振动的原因有多种，包括气动力、离心力、离散空气动力等。
其中，由于转子高速旋转产生的气动力是主要原因之一，我们将着重分析该振动机制。
1. 考虑气动力对振动的影响当轴流风机运转时，叶轮与气流发生相互作用，产生气动力。
这些气动力会导致叶轮的变形和振动。
为了减少气动力的影响，可以采取以下几种措施：-设计合理的叶片形状和角度，使气流与叶片的交互作用最小化；-增加叶片数量，分散气流对每个叶片的影响；-优化叶片材料和结构，提高叶轮的刚度和耐久性。
2. 考虑离心力对振动的影响叶轮在高速旋转时，由于离心力的作用，会引起叶轮变形和振动。
为了减少离心力对叶轮的影响，可以采取以下措施：-增加叶轮的刚度，减少变形；-采用轻质材料，降低离心力的作用；-优化叶轮的平衡性，减少不平衡引起的振动。
二、减振设计通过分析轴流风机叶轮振动的原因，可以制定减振设计方案，以提高轴流风机的性能和可靠性。
1. 叶片设计的优化叶片是轴流风机叶轮的关键组件，其设计决定着气动力对叶轮振动的影响。
对于减少气动力对振动的影响，可以考虑以下因素：-优化叶片的形状和角度，减小气流与叶片的作用力；-增加叶片的数量，分散气流对叶轮的影响；-采用抗振设计，提高叶片的刚度和耐久性。
2. 叶轮结构的优化叶轮的结构对于减少离心力对振动的影响至关重要。
为了提高叶轮的刚度和减少不平衡引起的振动，可以考虑以下设计优化措施：-选用高强度、低密度的材料，提高叶轮的刚度；-设计合理的轴承和支撑系统，增加叶轮的稳定性；-进行动平衡测试和调整，以减少不平衡引起的振动。
三、优化设计对轴流风机的影响通过减振设计和优化，可以改善轴流风机的性能和可靠性，具体体现在以下几个方面：1. 提高轴流风机的效率减振设计可以减少叶轮的振动，降低能量损耗。
《轴流通风机的工程设计方法》
轴流通风机的工程设计方法信息来源：中国风机网-风机常识发布时间：2006-8-2风机是量大面广的通用机械产品；风机是利用一个或多个装有叶片的叶轮的旋转和气体或空气的相互作用来压缩和输送气体或空气的流体机械；风机是透平压缩机、透平鼓风机和通风机的总称。
通风机：在进口压力和温度分别为101.3kPa和20℃、相对湿度为50%的标准空气条件下，全压小于等于30kPa的风机称为通风机。
通风机主要有离心式和轴流式两大类。
在轴向剖面上，在叶轮中气流沿着半径方向流动的通风机为离心通风机；离心通风机为轴向进气径向排气。
在轴向剖面上，气流在旋转叶片的流道中沿着轴线方向流动的通风机为轴流通风机；轴流通风机为轴向进气和排气。
相比较而言，离心通风机压力大、流量小；轴流通风机压力小、流量大。
轴流通风机的分类如下：1)按压力分类GB/T 19075-2003/ISO 1334.9：1999《工业通风机词汇及种类定义》中指出：低压通风机的压比低于1.02，参考马赫数小于0.15。
当处理标准空气时，其压升小于2kPa。
中压通风机的压比大于1.02而小于1.1，参考马赫数小于0.15，对应压升为2kPa至10kPa。
高压通风机的压比和压升大于上述值。
标准进一步指出：通风机叶轮依据其圆周速度将产生或高或降的压力，并定义了各种“通风机类型”的压力范围，即各类通风机在最高效率和最高转速时，通风机的压力不低于下表1-1中给定的值。
在任何情况下，被定义的通风机压力应不超出通风机在最高转速时所产生的最大压力的95％2)按轮毂比分类按照轮毂直径和叶轮外径之比即轮毂比，轴流通风机有低压、中压和高压型式之分，这表示在给定的流量下，轴流通风机所产生的压力是低的、中等的或高。
若轮毂比低于0.4则认为是低压(或低轮毂比)型轴流通风机，轮毂比大于0.71时，则认为是高压（或大轮毂比）型轴流通风机，轮毂比介于0.4～0.71之间的则被认为是中压（或中轮毂比）型轴流通风机。
高压吹风风机叶轮设计方案
设计高压吹风风机的叶轮方案：1. 叶轮材料选择(1)材料类型：通常选择高强度、轻质材料，如铝合金或不锈钢，以减少叶轮重量并维持结构强度。
(2)耐腐蚀性：如果风机将用于腐蚀性环境，应选择耐腐蚀材料或进行表面处理。
2. 叶轮几何设计(1)叶片数量：根据所需的风量和压力，确定叶片数量。
一般来说，叶片数量多可以提高压力，但可能减少风量。
(2)叶片形状：叶片形状（如弯曲度、厚度分布）对风机的性能有很大影响。
通常采用翼型设计以优化空气动力学性能。
(3)入口和出口角度：这些角度影响风机的压缩比和效率。
需要仔细计算以确定最佳角度。
3. 动力学平衡(1)质量分布：确保叶轮在旋转时保持动力学平衡，以减少振动和噪音。
(2)动态测试：在制造完成后进行动态平衡测试，必要时添加平衡配重。
4. 结构强度分析(1)有限元分析（FEA）：使用有限元分析软件评估叶轮在最大工作转速下的结构强度。
(2)安全系数：设计时应考虑一定的安全系数，以应对突发情况或过载。
5. 制造工艺考虑(1)可加工性：设计应考虑到现有的加工技术和设备能力。
(2)成本优化：在满足性能要求的前提下，尽量简化设计以降低制造成本。
6. 测试和验证(1)性能测试：在实际或模拟条件下测试叶轮的性能，包括风量、压力和效率。
(2)耐久性测试：进行长期运行测试以验证叶轮的耐久性和可靠性。
(3)噪音和振动测试：测量并记录噪音和振动水平，确保符合设计要求和使用环境标准。
7. 环境与安全考虑(1)温度限制：根据工作环境温度选择适当的材料和涂层。
(2)安全防护：设计应考虑操作人员的安全，如设置防护罩等。
8. 维护和可维修性(1)易损件更换：设计应便于更换磨损的叶片或其他部件。
(2)维护通道：确保有足够的空间进行定期维护和检查。
《轴流通风机的工程设计方法》
《轴流通风机的工程设计方法》轴流通风机是一种在工业和建筑领域中被广泛使用的风机类型，具有良好的通风效果和较低的噪音水平。
在进行轴流通风机的工程设计时，需要考虑多个因素，如风机的尺寸选择、流量计算、风道设计等。
下面是轴流通风机的工程设计方法的详细介绍。
第一步：确定轴流通风机的基本参数在进行轴流通风机的工程设计之前，需要明确一些基本参数，例如所需的风量、压力、风机的类型和安装位置等。
这些参数将决定后续的设计和选择过程。
第二步：根据风量和压力计算叶轮直径根据已知的风量和所需的压力，可以使用基本流体力学原理计算轴流通风机叶轮的直径。
具体的计算方法可以使用流量公式Q=πD²/4×V，其中Q为风量，D为叶轮直径，V为风速。
在计算时还需要考虑一些修正系数，如进口和出口的面积比例、环境温度等。
第三步：选择合适的叶轮类型和材料根据实际的工况要求和设计参数，选择合适的叶轮类型和材料。
常用的叶轮类型有螺旋线型、A型和B型等，材料的选择要考虑到叶轮的强度、耐磨性和耐腐蚀性。
第四步：确定驱动系统和电机参数轴流通风机的驱动系统包括电机和传动装置。
根据实际需求，确定适当的电机功率和额定转速。
此外，还需要选择合适的传动装置，如皮带传动、直联传动等。
第五步：进行风道设计根据轴流通风机的位置和安装条件，进行风道的设计。
风道的设计应尽量减小阻力和压降，以提高风机的效率。
同时还需要考虑风道的材料选择、密封性和降噪设计等因素。
第六步：进行风机性能计算和选择根据上述的设计参数和所得的风机性能数据，进行风机性能计算和选择。
根据实际情况，可能需要通过风洞试验或计算机模拟等方法进行验证和优化。
第七步：进行综合分析和评价对设计结果进行综合分析和评价，包括与实际需求的匹配程度、经济性、可靠性和安全性等方面的考虑。
最后，需要指出的是，轴流通风机的工程设计方法是一个综合性的过程，需要综合考虑多个因素，并且还需要进行实际的试验和验证。
轴流通风机设计方法
轴流通风机设计方法1 孤立叶型设计法1.1 设计步骤1、方案选择通风机具体结构方案选择问题涉及的因素较多，可根据用户的要求及制造厂的生产经验，参照性能良好的已有产品，初步选定设计方案。
2、选择电动机及转速风机的转速可根据用户的使用要求选取。
一般风机与电动机是直联传动。
为了正确选择电动机需要进行轴功率的计算。
风机在设计工况下运转时的轴功率为：0M1000Q pN ηη∆=式中：Q －流量；p ∆－全压升；η－全压效率；M η－传动效率。
所需要的电动机功率为：0N kN =k ―容量富裕系数。
结合用户的情况和电动机生产厂家的产品样本，即可选择合适的电动机及相应的转数。
3、计算比转数s n1/2s 3/4Q n n p=∆4、确定叶轮外径t D 及轮毂比ν根据大量实验研究的统计结果，人们发现叶轮尺寸t D 与压力p ∆，流量Q 及转速n 之间存在一定的关系，可用系数u K 与比转数s n 来描述，系数u K 与s n 基本上是成线性关系，其中u K =由s n 图查图6-13和图6-14（见李庆宜《通风机》p149），选取轮毂比ν和u K 。
将t 60u D nπ=代入上式得叶轮外径为：t D =t D =于是，轮毂直径为：h t D D ν=。
特别指出：1. 根据经验ν一般为0.25～0.7，大多为0.5～0.7（主扇有标准系列－GB3235-2008）；2. h D 、ν、t D 必须符合GB3235-82要求；2030807060400.20.30.71.00.80.90.60.50.4sn ν207060504030801.43.83.43.02.62.21.8sn uK图6.14 轴流通风机轮毂比随比转速的变化曲线 图6.15 轴流通风机叶轮外径系数随比转速的变化曲线5、计算圆周速度t u 及压力系数Pt t 60D nu π=，2t pu ψρ∆=说明：1. 如果现场要求低噪声，则t u 一般为60～80m/s ；2. 受材料限制即使采取降噪措施仍需t u ≤130m/s 。
叶片及使用其的轴流风机的制作方法
叶片及使用其的轴流风机的制作方法叶片是轴流风机中的重要部件，决定了风机的风量、风压和效率。
制作好的叶片可以使风机的工作稳定、高效，并且寿命更长。
下面介绍一种叶片及使用其的轴流风机制作方法。
一、材料准备制作叶片的材料主要有铝板、合金板、碳钢板、不锈钢板等。
本次制作选用合金板制作，其性能优良，耐腐蚀、强度高、抗疲劳性能好等。
除了叶片材料，还需要准备以下材料：1. 扭矩扳手2. 电动锯、砂带机等加工设备3. 磨具、砂纸等打磨工具4. 叶片模板5. 直尺、量角器等辅助工具6. 焊接设备二、叶片制作1. 制作模板首先需要根据设计要求，制作出叶片模板。
叶片模板要求精度高、外形规整、边缘平整等。
制作也可以采用数控加工、手工精细磨削等方法。
2. 制作叶片根据叶片模板，对合金板进行切割、封边等工艺，制作出叶片。
3. 打磨工艺制作好的叶片需要经过打磨，使得叶片边缘规整、平滑。
先使用磨具等打磨下料，再使用砂纸等工具精细打磨，使得叶片表面平整，厚度均匀，并且去除毛刺等杂质。
4. 叶片组装将制作好的叶片，按照设计要求进行组装。
将叶片与叶轮相连接，并进行焊接，使得叶片与叶轮固定稳定，不易出现松动等情况。
三、轴流风机装配经过以上制作工艺，制作好叶片以后，还需要进行轴流风机的装配。
将合适的电机、齿轮箱等部件组装到叶轮上，使得风机可以正常工作。
四、轴流风机测试轴流风机制作完成后，还需要进行相应的测试。
通过传感器等设备进行测量，了解风机的风量、风压、效率等参数。
如果测试结果符合设计要求，证明轴流风机制作成功，可以使用到相应的工业设备中。
综上所述，叶片及使用其的轴流风机的制作需要进行多种工艺步骤，包括材料准备、叶片制作、叶片组装、轴流风机装配等。
对于工艺的要求相对较高，制作过程需要控制质量，确保出来的叶片和轴流风机符合设计要求。
轴流叶片设计方法步骤
轴流叶片设计方法步骤在设计轴流叶片时，需要考虑多个因素，包括叶片的几何形状、流体动力学特性以及叶片的材料等。
下面将介绍轴流叶片设计的一般步骤。
1. 确定设计目标和要求在开始设计之前，需要明确设计的目标和要求。
这包括叶片的工作条件、流量要求、压升和效率等指标。
这些指标将直接影响叶片的几何形状和选择的材料。
2. 确定叶片几何形状根据设计目标和要求，确定叶片的几何形状。
这包括叶片的进口和出口角度、叶片的弯曲程度以及叶片的展弦比等。
这些几何形状将影响叶片的性能和流体动力学特性。
3. 进行流体动力学分析使用流体动力学分析方法，对叶片进行性能评估和优化。
这包括使用计算流体力学（CFD）软件进行流场模拟，以评估叶片的压力分布、流速分布和流向等。
通过优化叶片的几何形状和叶片的布置方式，可以提高叶片的效率和性能。
4. 选择叶片材料根据叶片的工作条件和要求，选择合适的叶片材料。
常用的叶片材料包括铝合金、钛合金和复合材料等。
选择合适的材料可以提高叶片的强度和耐久性。
5. 进行叶片结构设计根据叶片的几何形状和材料，进行叶片的结构设计。
这包括确定叶片的厚度、叶片的连接方式以及叶片的支撑结构等。
通过合理的结构设计，可以提高叶片的强度和稳定性。
6. 进行叶片制造和装配根据叶片的结构设计，进行叶片的制造和装配。
这包括使用数控机床进行叶片的加工，使用焊接或螺栓连接叶片的各个部分，以及进行叶片的平衡和校准等。
制造和装配过程需要严格控制，以保证叶片的质量和性能。
7. 进行叶片测试和验证在叶片制造和装配完成后，进行叶片的测试和验证。
这包括使用风洞设备进行叶片的气动性能测试，使用试验台进行叶片的静态和动态负载测试，以及进行叶片的振动和噪声测试等。
通过测试和验证，可以验证叶片的设计是否满足要求，并进行必要的调整和改进。
轴流叶片设计是一个复杂的过程，需要综合考虑多个因素。
通过合理的设计步骤和方法，可以设计出性能优良的轴流叶片，满足不同工况和要求的应用需求。
轴流排风扇主要技术措施
轴流排风扇主要技术措施一、设计方面的技术措施1. 叶片设计：轴流排风扇的叶片设计是关键，需要考虑到气流的流动性能以及噪音和振动的控制。
通常采用气动优化设计方法，通过改变叶片的几何形状和倾角来提高风量和效率，并减小噪音和振动。
2. 整体结构设计：轴流排风扇的整体结构设计需要考虑到承载能力、刚度和重量等因素。
合理的结构设计可以提高扇叶的强度和刚度，减小振动和噪音的产生。
二、材料方面的技术措施1. 叶片材料：叶片是轴流排风扇的核心部件，其材料选择对于风扇的性能至关重要。
常用的叶片材料有铝合金、钢、塑料等，根据不同的工况和要求选择合适的材料，以提高叶片的强度、耐磨性和抗腐蚀性。
2. 其他部件材料：除了叶片外，轴流排风扇还包括轴、轴承、外壳等部件，这些部件的选择也需要考虑到耐磨性、耐腐蚀性和耐高温性等因素，以确保风扇的可靠性和耐久性。
三、动力系统方面的技术措施1. 驱动电机：轴流排风扇的驱动电机需要具备足够的功率和转速范围，以满足不同工况下的风量和静压要求。
常见的驱动电机包括交流电机和直流电机，根据具体需求选择合适的驱动电机。
2. 传动装置：传动装置主要用于将电机的转速传递给轴流排风扇的叶轮，常见的传动装置包括皮带传动和直接传动。
传动装置的设计需要考虑到传递效率、可靠性和噪音等因素。
四、控制系统方面的技术措施1. 风速控制：轴流排风扇的风速控制可以通过调节电机的转速来实现，也可以通过改变叶片的倾角来调节。
在实际应用中，通常采用变频调速器或调节叶片的方法来实现风速的控制。
2. 温度控制：在某些应用场合，需要根据温度的变化来自动调节轴流排风扇的风量。
这可以通过温度传感器和控制器来实现，当温度超过设定值时，控制器会自动调节风扇的风量。
轴流排风扇的主要技术措施包括设计、材料、动力系统和控制系统等方面。
通过合理的设计和选择优质的材料，可以提高风扇的性能和可靠性；同时，采用适当的动力系统和控制系统，可以实现风速和温度的精确控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压轴流风机叶片的设计方案
1. 叶片几何形状：叶片的形状直接影响风机的性能。
一般而言，高压轴流风机叶片应该采用厚度逐渐减小的曲线形状，以提供高效的气流导向和较小的能量损失。
同时，叶片的弯曲程度也会对风机的性能产生影响，需要进行合适的设计以实现高效能的气流。
2. 叶片材料：叶片需要具备足够的强度和耐疲劳性能，以应对高压环境下的工作要求。
常见的叶片材料包括铝合金、镍基合金和复合材料等。
根据具体要求，可以选择合适的材料并进行适当的制造工艺。
3. 叶片调节机构：为了适应不同工况下的工作要求，高压轴流风机通常需要配备叶片调节机构。
这样可以通过调节叶片的角度或者变化叶片的截面形状来实现风机的流量、压力和效率的控制。
4. 叶片表面涂覆：叶片表面涂覆可以改善叶片的表面摩擦系数，减小风机运行时的能源损失。
一般常用的涂层材料有硅橡胶、光滑聚合物等。
以上是高压轴流风机叶片设计的一些基本方案，具体需要根据具体要求和实际情况进行综合考虑和调整。
