结构平面图绘制的要点总结及技巧
建筑结构平面图和基础图怎么绘制？看完不仅懂操作，还懂了原理
建筑结构平面图和基础图怎么绘制？看完不仅懂操作，还懂了原理房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。
结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。
结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。
结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。
1 房屋结构的分类常见的房屋结构按承重构件的材料可分为：（1）混合结构――墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。
（2）钢筋混凝土结构――基础、柱、梁、楼板和屋面都是钢筋混凝土构件。
（3）砖木结构――墙用砖砌筑，梁、楼板和屋架都用木料制成。
（4）钢结构――承重构件全部为钢材。
（5）木结构――承重构件全部为木料。
在房屋建筑结构中，结构的作用是承受重力和传递荷载，一般情况下，外力作用在楼板上，由楼板将荷载传递给墙或梁，由梁传给柱或墙，再由柱或墙传递给基础，最后由基础传递给地基，如图7.1所示。
2 结构施工图的内容根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件(如图7.2)的材料、形状、大小以及内部构造等，并将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
结构施工图通常包括结构设计总说明（对于较小的房屋一般不必单独编写）、基础平面图及基础详图、楼层结构平面图、屋面结构平面图以及结构构件（例如梁、板、柱、楼梯、屋架等）详图。
（1）结构设计说明包括抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。
很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。
（2）结构平面图① 基础平面图，工业建筑还包括设备基础布置图。
结构施工图注意问题
结构施工图应注意的问题绘制结构平面图要点在画结构平面图时，绘图原则一般是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。
剖到的结构构件断面应涂黑；凡与梁板整体连接的钢筋混凝土构件如飘窗、水沟、空调隔板、屋面女儿墙等，必须在结构图中表示；对平面中开洞部分，要用阴影方法表示。
在绘制结构平面图时要注意以下事项：◇结构平面图的方向与建筑图的平面方向一致；◇柱网、轴线号与建筑图一致；◇墙厚度、柱子尺寸与轴线关系标注清楚（柱子与轴线关系可单独放在一张图或基础施工图中），并与建筑图一致；◇钢筋混凝土墙、柱与下层平面图一致（墙、柱变截面要示意清楚）◇梁的编号标注齐全、准确，梁的截面尺寸、宽度，标明与轴线的关系，居中或偏心与柱齐可不标注，统一说明；◇柱子、纵横小剖面按规定涂黑；◇所有预留洞、预埋件都要标注清楚、准确，凡需在施工过程中通过工种配合施工预留、预埋的，在附注中或总说明中交代清楚；1、图面校对◇是否有异常文字（不能显示或乱码）和标注，大小不统一，标注与实际长度不符或非整数；◇是否有多余文字，尺寸线和多余轴线；◇轴线，梁线等线型是否正确，线宽是否合适；◇文字是否重叠或者被覆盖；◇出图比例是否异常，所注比例是否正确；2、轴线及结构布置◇根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；◇有没有未定位的轴线，有没有多余轴号；◇结构平面各部分的标高是否注明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台、小屋面、电梯机房、屋顶花园、台阶、电梯底坑、水池、厨房等局部标高可能变化的地方；◇板厚及配筋变化（挑板、卫生间、设备机房、配电间、绿化屋面、较重的荷载、电梯机房、消防前室等）；◇结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方；◇建筑、设备在板上开的洞有没有遗漏；3、墙、柱位◇下层墙柱有没有用虚线表示，是否画了不该升上的墙柱，是否画了梁上柱；◇柱子到本层楼面标高结束时是否取消涂黑，涂黑代表柱子继续升上；◇建筑、设备在混凝土墙上开的洞有没有漏；◇注意墙、柱顶标高否满足建筑标高，是否满足梁板的搭接要求；4、梁◇根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理；◇房屋周围梁是否等高，注意其与建筑周圈墙的关系，是否需要挑板来搭建筑周围墙；建筑外圈梁高应满足建筑立面要求；◇逐条检查梁的定位、编号、尺寸和跨数；◇检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾，梁高宽是否异常，梁尺寸是否过大而影响建筑开门窗或楼梯间等；◇对于住宅而言，一般情况下，客厅上方、房间内上方不应有梁，卫生间坐厕正下方不应有梁；客厅、主要房间墙上方不露梁，相邻房间无法避免的，应露在次要房间；按重要性次序分为：客厅、走廊、主卧、书房、次卧、厨卫间、储物间等；对于住宅，内部梁高由计算确定，但不能影响门窗洞口高度；5、开洞与井沟◇风井、水电井、烟道是否遗漏；◇洞的定位、大小与洞边加强处理；◇集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑一致；◇大样详图在平面图上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应。
CAD结构图画图要领
CAD结构图画图要领在工程设计和建筑领域，CAD（计算机辅助设计）结构图画图是一项至关重要的技能。
它不仅是设计师表达设计理念的工具，更是施工人员进行施工的重要依据。
想要绘制出准确、清晰、规范的 CAD 结构图纸，需要掌握一系列的要领。
接下来，就让我们一起来探讨一下这些关键的要点。
首先，在开始绘图之前，必须对设计对象有一个清晰的理解。
这包括对结构的形状、尺寸、材料、荷载等方面的详细了解。
比如，如果是设计一座桥梁，就需要知道桥梁的跨度、桥面宽度、预计承载的车辆重量等信息；如果是设计一栋建筑，就需要清楚建筑的层数、层高、墙体材料等。
只有在对这些基础信息了如指掌的情况下，才能在 CAD中准确地表达出来。
在正式绘图时，合理的图层设置是必不可少的。
图层就像是一张张透明的纸，我们可以将不同类型的图形元素放在不同的图层上，比如将柱子放在一个图层，梁放在另一个图层，墙体再放在一个新的图层等等。
这样做的好处是，当我们需要修改或者查看某一类元素时，可以通过关闭或锁定其他图层，从而专注于当前操作的图层，大大提高了绘图的效率和准确性。
同时，为每个图层设置清晰易懂的名称，比如“柱子层”“梁层”“墙体层”等，方便后续的识别和管理。
精度的控制在 CAD 结构图画图中也极为关键。
要根据设计的要求和实际需要，设置合适的绘图精度。
例如，在标注尺寸时，精度应该能够满足施工的要求，不能过于粗略导致施工误差过大，也不能过于精细造成不必要的繁琐。
一般来说，对于建筑结构，尺寸精度可以设置到毫米级别。
另外，正确的标注和注释也是图纸的重要组成部分。
标注应该清晰、准确、完整，包括尺寸标注、标高标注、文字注释等。
尺寸标注要明确显示出各个构件的长度、宽度、高度等尺寸信息；标高标注要准确反映出不同部位的高度位置；文字注释则用于对一些特殊的设计要求、施工注意事项等进行说明。
标注的字体大小和样式要统一，并且要保证在打印出来的图纸上能够清晰可读。
绘图比例的选择也需要慎重考虑。
建筑结构图基本知识点总结
建筑结构图基本知识点总结建筑结构图是建筑设计中非常重要的一部分，它是设计师将建筑设计理念和概念转化为具体的施工图纸的关键。
建筑结构图反映了建筑的结构形式、结构布局、材料选用等重要信息，是建筑施工的依据，对建筑质量和安全具有重要的影响。
建筑结构图包括平面图、立面图、剖面图、结构细部图等，这些图纸不仅仅是建筑施工的指导图，更是建筑设计师和结构工程师沟通交流的重要媒介。
因此，建筑结构图的编制需要建筑设计师和结构工程师的密切合作和协调。
下面将从建筑结构图基本知识点入手，对建筑结构图的基本内容、基本原则以及注意事项等方面进行总结，旨在为建筑设计师和结构工程师提供参考和指导。
一、建筑结构图的基本内容1. 平面图建筑平面图是建筑结构的布局图，它反映了建筑在平面上的形状和布局。
平面图是建筑结构图中最为基础的图形之一，它通常包括建筑的地面平面图、各层平面图以及特殊构件的布局图。
平面图中需要包括建筑的功能用途、出入口位置、内部空间布局等重要信息，同时也需要标注建筑结构的主要构件和位置，为建筑的立面和结构细部图提供参考。
2. 立面图建筑立面图是建筑结构的垂直展示图，它反映了建筑在立面上的形状和结构。
立面图是建筑结构图中的另一个基础图形，它通常包括建筑的正立面、背立面和侧立面等，立面图也是建筑外观设计的重要参考。
在立面图中需要标注建筑的各层标高、立面构件的材料和尺寸、窗户门洞的位置和尺寸等重要信息，为建筑的施工提供必要的参考。
3. 剖面图建筑剖面图是建筑结构的纵向展示图，它反映了建筑在剖面上的结构和布局。
剖面图是建筑结构图中的另一个基础图形，它通常包括建筑的纵向剖面、横向剖面等，剖面图也是建筑内部空间设计和构造原理的重要参考。
在剖面图中需要标注建筑的楼层高度、梁柱墙构件的布置、楼板地面的标高等重要信息，为建筑的施工提供必要的参考。
4. 结构细部图建筑结构细部图是建筑结构构件的详细图纸，它反映了建筑结构构件的连接形式和细节。

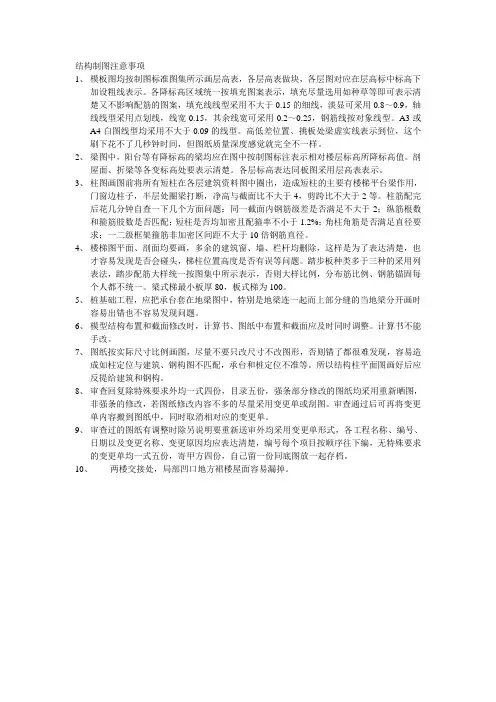

结构图纸注意事项
结构制图注意事项1、模板图均按制图标准图集所示画层高表，各层高表做块，各层图对应在层高标中标高下加设粗线表示。
各降标高区域统一按填充图案表示，填充尽量选用如种草等即可表示清楚又不影响配筋的图案，填充线线型采用不大于0.15的细线，淡显可采用0.8～0.9，轴线线型采用点划线，线宽0.15，其余线宽可采用0.2～0.25，钢筋线按对象线型。
A3或A4白图线型均采用不大于0.09的线型。
高低差位置、挑板处梁虚实线表示到位，这个刷下花不了几秒钟时间，但图纸质量深度感觉就完全不一样。
2、梁图中，阳台等有降标高的梁均应在图中按制图标注表示相对楼层标高所降标高值。
剖屋面、折梁等各变标高处要表示清楚。
各层标高表达同板图采用层高表表示。
3、柱图画图前将所有短柱在各层建筑资料图中圈出，造成短柱的主要有楼梯平台梁作用，门窗边柱子，半层处圈梁打断，净高与截面比不大于4，剪跨比不大于2等。
柱筋配完后花几分钟自查一下几个方面问题：同一截面内钢筋级差是否满足不大于2；纵筋根数和箍筋肢数是否匹配；短柱是否均加密且配箍率不小于1.2%；角柱角筋是否满足直径要求；一二级框架箍筋非加密区间距不大于10倍钢筋直径。
4、楼梯图平面、剖面均要画，多余的建筑窗、墙、栏杆均删除，这样是为了表达清楚，也才容易发现是否会碰头，梯柱位置高度是否有误等问题。
踏步板种类多于三种的采用列表法，踏步配筋大样统一按图集中所示表示，否则大样比例，分布筋比例、钢筋锚固每个人都不统一。
梁式梯最小板厚80，板式梯为100。
5、桩基础工程，应把承台套在地梁图中，特别是地梁连一起而上部分缝的当地梁分开画时容易出错也不容易发现问题。
6、模型结构布置和截面修改时，计算书、图纸中布置和截面应及时同时调整。
计算书不能手改。
7、图纸按实际尺寸比例画图，尽量不要只改尺寸不改图形，否则错了都很难发现，容易造成如柱定位与建筑、钢构图不匹配，承台和桩定位不准等。
所以结构柱平面图画好后应反提给建筑和钢构。
结构工程师画图注意事项
结构工程师画图注意事项结构工程师画图注意事项册结构工程师是从事房屋结构、桥梁结构及塔架结构等工程设计及相关业务的专业技术人员。
下面yjbys店铺为大家整理了一些画图的注意事项，欢迎阅读。
画图之前1)楼梯、错层是否有和常规项目异同之处，楼梯间的梁是否碰头。
楼梯间休息平台下面的净高是否满足要求。
2)是否有幕墙，是否有特殊造型需要结构处理和避让。
3)电梯井净宽是否达到极限，梁柱均不能偏里。
4)电梯机房净高是否影响屋面梁。
5)上层剪力墙是否落地，是否影响了地下室车库道路或者出口。
7)基础是否有软弱下卧层，桩型选择是否和甲方沟通。
8)是否有层高太小，柱子太大形成的短柱。
9)特殊的梁标高需要降低的，应注意。
10)角柱是否点上。
11)一二级框架角柱应全高加密。
12)节点核心区验算。
13)雨棚、空调板、天沟、飘窗的梁的地方，要增加抗扭钢筋。
14)构造柱是否画上。
15) 特殊地方是否加强，楼板开洞等等。
16)后浇带是否考虑。
画图过程1)首先做好模板之后套在建筑图上看一遍，梁的位置是否影响下一层的观感，有没有在下一层填充墙的`顶端(墙是不是顶到板)，板开洞位置是否和建筑一致，柱子、墙上下截面是否对齐，和建筑的偏心是否一致。
2)总说明内容要改完全，考过来的层高表，说明等信息要过一遍核对改全，增加这次需要的比如吊筋说明，构造柱说明等。
3)画节点大样的时候，建筑可能不了解结构布置，自己要结合结构主体的梁柱，看是否能实现，复杂地方看怎么实现更好，有的需要返提给建筑。
4)注意计算结果中的轴压比，接近限制时，应在画图时人为加强。
5)外围框架梁未到窗顶时，注意是否留够180mm过梁高度。
6)降板降梁的位置，标高。
7)大样节点图，得对好。
8)地基处理方式是否正确。
9)结构对楼梯是否碰头最好也顺便检查下，建筑结构主动配合，可以减少很多工作量。
10)注意各个构件的标高。
绘制结构平面图要点
绘制结构平面图要点绘制结构平面图要点在画结构平面图时，绘图原则一般是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。
剖到的结构构件断面应涂黑；凡与梁板整体连接的钢筋混凝土构件如飘窗、水沟、空调隔板、屋面女儿墙等，必须在结构图中表示；对平面中开洞部分，要用阴影方法表示。
在绘制结构平面图时要注意以下事项：◇结构平面图的方向与建筑图的平面方向一致；◇柱网、轴线号与建筑图一致；◇墙厚度、柱子尺寸与轴线关系标注清楚（柱子与轴线关系可单独放在一张图或基础施工图中），并与建筑图一致；◇钢筋混凝土墙、柱与下层平面图一致（墙、柱变截面要示意清楚）◇梁的编号标注齐全、准确，梁的截面尺寸、宽度，标明与轴线的关系，居中或偏心与柱齐可不标注，统一说明；◇柱子、纵横小剖面按规定涂黑；◇伸缩缝、沉降缝、防震缝后浇带的位置、尺寸要交代清楚；◇楼板标高有变化处要有小剖面表示标高变化情况，所注标高要与建筑标高和楼面做法相符，板的轮廓范围要与建筑图一致；◇所有预留洞、预埋件都要标注清楚、准确，凡需在施工过程中通过工种配合施工预留、预埋的，在附注中或总说明中交代清楚；◇楼梯间编号要与建筑图一致；特殊的板应标出板厚。
当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。
在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号；结构平面图校对原则按照图面——模板——说明一项项检查，查完一项打钩。
1、图面校对◇是否有异常文字（不能显示或乱码）和标注，大小不统一，标注与实际长度不符或非整数；◇是否有多余文字，尺寸线和多余轴线；◇轴线，梁线等线型是否正确，线宽是否合适；◇文字是否重叠或者被覆盖；◇出图比例是否异常，所注比例是否正确；2、轴线及结构布置◇根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；◇有没有未定位的轴线，有没有多余轴号；◇圆弧轴线有没有注明半径，圆心有没有定位；◇结构轮廓与建筑是否一致；◇结构平面各部分的标高是否注明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台、小屋面、电梯机房、屋顶花园、台阶、电梯底坑、水池、厨房等局部标高可能变化的地方；◇板厚及配筋变化（挑板、卫生间、设备机房、配电间、绿化屋面、较重的荷载、电梯机房、消防前室等）；◇结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方；◇邻接区域的梁，板连接关系与分缝是否正确；◇建筑、设备在板上开的洞有没有遗漏；3、墙、柱位◇下层墙柱有没有用虚线表示，是否画了不该升上的墙柱，是否画了梁上柱；◇柱子到本层楼面标高结束时是否取消涂黑，涂黑代表柱子继续升上；◇墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用；◇建筑、设备在混凝土墙上开的洞有没有漏；◇注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求；4、梁◇根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理；◇房屋周围梁是否等高，注意其与建筑周圈墙的关系，是否需要挑板来搭建筑周围墙；建筑外圈梁高应满足建筑立面要求；◇逐条检查梁的定位、编号、尺寸和跨数；◇检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾，梁高宽是否异常，梁尺寸是否过大而影响建筑开门窗或楼梯间等；◇检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁；若有管道穿梁，应预埋套管，并应满足构造要求；◇对于住宅而言，一般情况下，客厅上方、房间内上方不应有梁，卫生间坐厕正下方不应有梁；客厅、主要房间墙上方不露梁，相邻房间无法避免的，应露在次要房间；按重要性次序分为：客厅、走廊、主卧、书房、次卧、厨卫间、储物间等；对于住宅，内部梁高由计算确定，但不能影响门窗洞口高度；5、楼电梯◇有没有注上编号；◇电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊筋；◇楼梯柱是否已表示，是否定位（楼梯柱如果未在详图定位需要在平面图中定位）；6、开洞与井沟◇风井、水电井、烟道是否遗漏；◇洞的定位、大小与洞边加强处理；◇集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑一致；◇飘窗、女儿墙，立面要求的构造柱、墙、雨篷等是否与主体结构有效连接（以主体结构为支座），在平面图上的投影是否正确，定位、尺寸是否完整；◇大样详图在平面图上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应。
用于绘制建筑平面图的测绘方法与技巧
用于绘制建筑平面图的测绘方法与技巧建筑平面图是一种用来展示建筑物或房屋内外的结构和空间布局的图纸。
在建筑设计和工程施工中，绘制准确的建筑平面图是非常重要的。
为了实现这一目标，需要采用一些测绘方法和技巧。
本文将介绍几种常用的测绘方法和技巧，帮助读者更好地掌握建筑平面图的绘制。
一、采集基本数据绘制建筑平面图的第一步是采集基本数据。
这些数据包括建筑物的尺寸、布局和位置等信息。
测绘人员可以使用测量仪器和工具来测量建筑物的长度、宽度和高度。
同时，还可以使用激光测距仪等设备来测量建筑物与周围地点的距离。
基本数据的准确性对于绘制精确的建筑平面图至关重要。
二、采用比例尺绘制建筑平面图时，常常需要使用比例尺来减小或增大图纸上的尺寸。
比例尺可以根据需要的图纸大小和绘制尺寸来确定。
常见的比例尺有1:100、1:50和1:20等。
使用比例尺可以确保绘制出的建筑平面图与实际建筑物的尺寸比例一致，便于工程实施和施工。
三、使用测绘软件随着科技的发展，测绘软件的使用越来越普遍。
测绘软件可以帮助测绘人员更加高效和准确地绘制建筑平面图。
这些软件通常包含了绘图工具、尺寸标注、图层管理等功能，使绘图过程更加便捷。
同时，测绘软件还可以在绘图时进行自动修正，提高绘图的准确性和质量。
四、注意细节和布局在绘制建筑平面图时，细节和布局的处理非常重要。
准确地标注和绘制建筑物的尺寸、门窗位置、楼层分布等信息，可以使平面图更具可读性和实用性。
同时，要注意平面图的布局设计，合理安排各个元素的位置，使图纸更加美观和直观。
绘制过程中应注重细节，并根据实际需要进行必要的修改和调整。
五、实地勘测为了绘制准确的建筑平面图，实地勘测是必不可少的环节。
通过实地勘测，可以了解建筑物的实际情况，包括地形、周边环境、建筑物状况等。
实地勘测还可以获取建筑物的精确位置和结构信息。
在绘制建筑平面图之前，进行充分的实地勘测可以避免错误信息和不准确的图纸。
六、与团队合作绘制建筑平面图通常需要与其他专业人员和团队合作。
【结构设计】80招教你学会画结构平面图(必看)
⒌负筋的画法 同一种板号组合的支座负筋只需画一次.如某块板的支座另一边是 两块小板时,则只按其中较大的板配置负筋. 板的跨中不出现负弯矩时,负筋从支座边可伸至板的 L0/3（活载大 于三倍恒载）、L0/4（活载不大于三倍恒载）、或 L0/5（端支座）.L0 为相邻两跨中较大的净跨度.双向板两个受力方向支座负筋的长度均取 短向跨度的 1/4.钢筋长度应加上梁宽并取 50mm 的倍数.板的跨中有可 能出现负弯矩时,板面负筋宜采用直通钢筋.
二、梁大样及梁表 梁表也有多种形式,应选用符合设计要求的梁表.填表前应与图对
应搞清各符号含义.下面以图 10-2 为例说明梁表的填写方法.
⒈梁号应由基础梁开始往上按施工顺序逐层填写,同一层先填框架 梁再填次梁、梯梁；当几层框架梁（如三至五层的第３号框架梁）相 同时,“梁号”可表示为“3～5KL3”等；连续梁的“分号”可只填跨 号（如-1,-2,-P 等）.
处箍筋直径应与上层的箍筋直径相同）.
⒋截面型式及尺寸应按柱表中提供的柱截面型式填写.必要时,可 对柱表中的柱截面型式进行修改或补充.
⒌柱表中①号竖筋是特指 2 根角筋,②、③号筋是指单侧用量. ⒍柱表中没有标注箍筋加密区长度 Ln 的栏目时,可利用“备注” 一栏标注. ⒎柱表说明中,要填写设防烈度、抗震等级、竖筋接头的做法及搭 接长度等内容. 图 10-1 中 KZ3 柱的配筋与图 10-4 中的柱平法施工图示例相同,读 者可作一对照.
⑴柱的纵筋采用机械连接或等强度对接焊时,应标出接点位置；当
采用搭接连接时,要标出搭接位置及搭接长度（取 50mm 的倍数,以下 同）；柱纵筋需要分批接驳时,应标出每次接驳的位置.
结构布置平面图布置及画法一
商业建筑的结构布置平面图
商业建筑的结构布置平面图需要展示商业建筑的楼层高度、 楼层承重、楼层布局等信息，以满足商业建筑的特殊需求。
商业建筑的结构布置平面图需要考虑商业建筑的消防安全， 合理布置消防通道、消防设施等，确保商业建筑的消防安 全。
商业建筑的结构布置平面图还需要考虑商业建筑的节保性能。
结构布置平面图的实
04
例分析
住宅楼的结构布置平面图
住宅楼的结构布置平面图主要展示住宅楼各层楼板的平面布置情况，包括梁、柱、 墙等结构构件的位置和尺寸。
住宅楼的结构布置平面图需要标注房间的名称、用途、面积等信息，以便于后续的 施工和设计工作。
住宅楼的结构布置平面图还需要考虑建筑物的抗震性能，合理布置承重墙、承重柱 等结构构件，确保建筑物的安全性和稳定性。
02
确定坐标系的原点，以及X轴和Y 轴的方向，确保图纸上的位置与 实际位置一致。
绘制建筑物的轮廓和基础
根据建筑物的外形轮廓，使用粗线绘 制出建筑物的外墙、门窗和其他主要 特征。
绘制建筑物的基础，包括基础梁、柱 和承重墙的位置和尺寸。
绘制承重墙、柱子和梁
根据建筑物的结构和承重需求，使用粗线绘制承重墙、柱子 和梁的位置和尺寸。
公共设施的结构布置平面图
公共设施的结构布置平面图需要展示公 共设施的楼层高度、楼层承重、楼层布 局等信息，以满足公共设施的特殊需求。
公共设施的结构布置平面图需要考虑公共设 施的使用功能和特点，合理规划公共设施的 空间布局，提高公共设施的使用效率和服务 质量。
公共设施的结构布置平面图还需要 考虑公共设施的安全性和稳定性， 采用合理的建筑结构和材料，确保 公共设施的安全使用和长期稳定运 行。
标明承重墙、柱子和梁的材料和规格，以便进行结构分析和 计算。
结构施工图平面标注法基本知识
结构施工图平面标注法基本知识施工图是工程师的“语言"，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事.对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
结构施工图的绘制方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大.二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时,深受设计人员的欢迎.其不足之处是:同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）.它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明"配合使用。
平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-518 00G101）（以下简称《平法规则》）.“详图法"能加强绘图基本功的训练；“梁柱表法"目前还在广泛应用；而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
结构施工图绘制的基本内容一、图纸目录：全部图纸都应在“图纸目录”上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”。
测绘中的建筑物平面布置图编制要点
测绘中的建筑物平面布置图编制要点随着城市化的进程和建筑业的发展，建筑物的平面布置图成为了测绘工作中不可或缺的一部分。
建筑物平面布置图可以帮助规划师、建筑师和相关决策者更好地了解建筑物的结构和功能，确保建筑项目的顺利进行。
然而，要编制一份准确、清晰的建筑物平面布置图并不容易，需要考虑许多要点。
首先，在编制建筑物平面布置图时，应详细考虑建筑物的功能。
不同类型的建筑物具有不同的空间需求和功能分区。
例如，办公大楼需要有办公区、会议室和休息区，而住宅楼需要有卧室、客厅和厨房。
因此，在编制建筑物平面布置图时，应根据建筑物的具体功能确定空间的划分和布置。
其次，建筑物平面布置图的编制还需要考虑建筑物的结构布局。
建筑物的结构布局直接关系到建筑物的稳定性和安全性。
例如，在设计一座高层建筑时，需要合理安排承重墙和柱子的位置，确保建筑物的稳定性。
此外，还需要考虑建筑物内外部空间的交互关系，如门窗的位置和开启方向等。
这些细节的考虑能够提高建筑物的功能性和使用效果。
此外，建筑物平面布置图的编制还需要考虑管理和使用的便利性。
建筑物是为人们提供舒适和便利的生活、工作环境而设计的，因此，建筑物平面布置图中应包括通道、楼梯、电梯等交通设施的布置。
此外，还应考虑空间的使用效率，避免浪费和拥挤。
此外，在编制建筑物平面布置图时，还应考虑到无障碍通道的设置，以满足特殊人群的需求。
在建筑物平面布置图的编制过程中，还需要注意地块和附属设施的位置和布置。
地块的大小和形状会直接影响建筑物的布局。
在大型建筑项目中，还需考虑停车场、绿化带和其他附属设施的布置，以提供更好的使用环境和公共设施。
此外，还应考虑建筑物与周围环境的关系，如道路、公共交通和周边建筑物等，以确保建筑物的整体规划与环境协调一致。
最后，建筑物平面布置图的编制还需要考虑可持续发展的原则。
在现代社会中，可持续发展已经成为了重要的理念。
因此，在建筑物的平面布置图编制过程中，应注重节能和环保。
结构施工图平面标注法基本知识结构施工图的绘制
结构施工图平面标注法基本知识结构施工图的绘制结构施工图平面标注法基本知识结构施工图的绘制 10. 1 概述 10.1。
1 目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据.结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范,能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改(刮图)和校正，同时能运用常用软件通过计算机绘图和出图. 10。
1.2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真"地表示出来.用详图法绘图的工作量非常大。
二、梁柱表法.它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明"配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少,设计和施工人员都很欢迎. 为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向.毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容 10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G—0”。
结构施工图的绘制技巧
结构施工图的绘制技巧随着计算机辅助绘图软件的不断发展及工程工期要求，对建筑工程施工图的设计时间、设计深度要求也越来越高。
在一个工程的设计任务中，施工图的绘制往往成为最繁重的工作。
如何提高工作效率，充分发挥计算机辅助设计的智能化功能，是每个设计人员的愿望。
本人根据以往多年的绘图经验，提出几点建议，仅供大家参考。
1灵活运用CAD的基本命令。
1.1全面掌握CAD命令尽管用CAD画了很多年的图，可是还有很多人只会用CAD中的几个基本命令，而对CAD复杂一点的命令根本不了解。
曾经有个同事，在画图的时候，有一些字体高度设置小了，打印在图纸上还不到2mm，当他发现的时候已经快交图了，如果一个一个的改高度，不但麻烦出错率高，而且时间也不允许。
我帮他用快速选择命令，几秒钟就把他三张图中高度小于2mm的字全部改成正常字高，无一漏改。
还有许多人只学习CAD的命令而对CAD的系统变量一点不去了解，其实系统变量与基本命令一样都非常重要。
比如：把系统变量edgemode的默认值0改为1就可以利用将选定的对象延伸或修剪到剪切边或边界的假想延伸线；把系统变量mirrtext的默认值1改为0，在镜象图形时，文字就可以保持原来的方向。
1.2活用快捷键众所周知左手敲键盘，右手掌控鼠标是CAD最佳操作方法。
这就要求操作者尽可能的使用CAD命令的简写命令，让我们的双手一起工作。
很少能看见有人还在拷贝时用“copy”而不用简写“c”，修剪时用“trim”而不用简写“t”。
另外CAD还支持windows 的快捷键，比如在工作中，有人每次保存都用“qs”去执行“qsave”命令，去不知用“Ctrl+s”去保存。
同样打印也可以用“Ctrl+P”去执行，这两个快捷键是其它软件也共用的快捷键并且也很方便，为什么不用而要执行菜单命令或是自己再去定义呢？殊不知，这些习惯已严重的限制了绘图速度，只能使你的工作效率低下，越做越累。
当然，除了文中提到的几点，还有很多技巧及经验需要大家在平时的工作中自我总结积累。
结构平面图的内容和画法
3.5. 1 柱的平面整体表示法
柱的平面整体表示法是在绘出柱的平面布置图的基础上，采用列表注
写方式或截面注写方式来表示柱的截面尺寸和钢筋配置的结构施工图。
1．列表注写方式
以适当比例绘出柱的标准层平面布置图，包括框架柱、梁上柱等，标注 出柱的轴线编号、轴线间尺寸，并将所有柱进行编号(构件代号、柱的序号)， 在同一编号的柱中选一根柱的截面，以轴线为界，标注出柱的截面尺寸。再 列出柱表，在表中注写相应的柱编号、柱段起止标高、柱的截面尺寸、配筋 等。若柱为非对称配筋，需在表中分别表示各边的中部筋，并配上柱的截面 形状图及箍筋类型图。
1．平面注写方式
梁的平面注写方式与柱相同，同样在梁的平面布置图上对所有梁进行编号(构件 代号、序号、跨数等)。从每种不同编号的梁中选一根，在其上注写截面尺寸大小和 配筋数量、钢筋等级及直径等。其注写方式包括集中标注与原位标注，集中标注表 达梁的通用数值，原位标注表达梁的特殊数值。集中标注的方法是从某根梁引出一 线段，在线段一侧表示出梁的编号、截面尺寸、主筋数量、等级、直径，箍筋间距 等，梁的受力筋与架立筋用“+”相连，且架立筋加 ( )，如4 22+(2 12)表示梁配 有4根受力筋和2根架立筋。梁的上部和下部的受力筋用“：”分隔标注，如 220：325，表示梁的上部配置了2 20的钢筋，下部配置了3 25的钢筋。原 位标注是在梁的平面布置图上某梁的周围标注出其相应的尺寸与数量等。当钢筋多 于一排时，用斜线“／’将各排纵筋自上而下分开。
3. 5 结构施工图的平面整体表示法
结构施工图的平面整体表示法(简称平法)是近年来我国工程设计 人员对传统结构施工图表示法的重大改革。它作图简洁，表达清晰，省 时省力，适用于常用的现浇柱、梁、剪力墙的结构施工图。目前已广泛 应用于各设计单位和建设单位。
楼层结构平面图的绘制.
《楼层结构平面图的绘制》
二、结构平面图绘制注意事项
应选用与建筑平面图一致的比例
画出与建筑平面图完全一致的轴线
在现浇板中相同编号的不同方向或位置的钢筋，如果其间距相同时可只标一
处（钢筋类型、编号、直径、间距），其他钢筋只在其上注写钢筋号即可。 预制板的排列可只在一个范围内画出板轮廓线，并在排列范围内从左下角 至右上角画出一条对角线，在对角线上注出板的类型、数量。
《楼层结构平面图的绘制》
一、楼层结构平面图的绘制
(1)画出与建筑平面图相一致的定位轴线。 (2)画出平面外轮、楼板下的墙身线和门窗洞的位置线以及梁的平面位置。
(3)对于预制板部分，注明预制板的数量、代号和编号。在图上还应注出梁、
柱的代号。
(4)对于现浇板部分，画出板的钢筋详图，并标注钢筋的编号、规格、直径等。
《楼层结构平面图的绘制》
二、结构平面图绘制注意事项
楼面梁、圈梁、过梁用代号标出 楼梯间因另有详图，所以可用折线标出楼梯间范围即可。 绘图步骤： 1.画纵横向轴线 2.画墙线、构件轮廓线 3.画板配筋或板布置并标注相关内容 4.标注尺寸及有关内容
《楼层结构平面图的绘制》
室内设计之平面图绘制要点
室内设计之平面图绘制要点室内设计之平面图绘制要点1、绘图时入户口尽量在图纸的下方或右侧。
2、图纸画完后，开始标注详细尺寸、功能名称、平方面积。
3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。
4、标注的内容主要有：配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。
5、标注时的注意事项：(1)配电箱：应标明宽和高及离地面、离墙的距离(以下口和侧口为准)。
(2)弱电箱：应标明宽和高及离地面、离墙的距离(以下口和侧口为准)，并确定里面的配置(电话、电视、网络、智能、门禁系统等)。
(3)煤气表、煤气管：离地面的距离(以下口为准)和具体尺寸点位。
(4)水阀、检查井：应标明水阀的进水和出水管径，检查井的具体位置、宽和高的尺寸、离地面的距离(以下口为准)、材质和开启方向。
(5)冷水管、热水管：应标明冷、热水管点位和离地面的距离。
(6)落水管、下水管、地漏：应标明管径、具体位置，落水管要标明中间部位的检查口的离地距离，是墙排水还是地排水。
(7)存水弯：应标明管径大小、最低点离地面的高度。
(8)门洞：应标明具体位置，也应标明门洞的高度和宽度(如原有门应用虚线表示，显示开启方向)(9)窗洞、窗台：应标明具体位置，也应标明窗洞的高度和宽度，如下面有地台的，也应标明地台高度，窗高应按地台上口至顶部下口，特别注明窗台宽度。
(10)梁、墙体：梁用虚线表示，墙体用双线表示，已知的承重墙或剪力墙填充表示，有阳台的地方应标注有无护栏，地台等。
详细标明墙体厚度、梁的底口高度和梁的宽度。
(11)原室内完成状况：应详细标明原结构情况;是否抹灰、刮灰、贴砖、找平、防水等。
(12)图标：在相应的图纸中应放置相应的图标，图标以公司确定为准。
(13)文字要求：图纸的字体为“经典中圆”，标注点位用黑点表示。
CAD平面图设计要点与实用技巧
CAD平面图设计要点与实用技巧CAD（Computer-Aided Design）是一种利用计算机进行设计和绘图的工具，广泛应用于建筑、机械、电子等领域。
在设计CAD平面图时，正确的设计要点和实用技巧可以大大提高设计效率和准确性。
本文将介绍CAD平面图设计的一些重要要点和实用技巧。
1. 了解设计需求在进行CAD平面图设计之前，首先需要了解设计的目的和需求。
明确设计的功能和要求，设计过程中遵循统一的标准和规范。
例如，如果是设计建筑平面图，就需要了解建筑的功能和结构，以及符合建筑设计规范。
2. 组织图层和图纸在CAD软件中，合理的图层和图纸组织是非常重要的。
将不同的元素分别放在不同的图层中，如建筑、外部环境、标注等，可以方便地进行编辑和管理。
此外，使用图纸布局功能可以使设计更加清晰，便于查看和打印。
3. 利用坐标系统CAD软件通常提供了坐标系统，可以帮助我们进行精确的尺寸和位置测量。
在设计CAD平面图时，合理利用坐标系统可以使设计更加准确和一致。
例如，使用原点和定位点的方式确定元素的位置，或者利用网格功能进行快速对齐。
4. 注意图形的精确性在CAD平面图设计中，准确的尺寸和比例是至关重要的。
为了确保图形的精确性，需要注意以下几点：- 利用CAD软件提供的测量工具，确保所绘制的线条、角度和尺寸符合设计要求。
- 使用CAD软件提供的编辑工具进行线条和形状的修正，消除潜在的错误。
- 校准打印机和打印设置，以确保输出的平面图尺寸和比例与设计一致。
5. 使用预定义对象和符号库CAD软件通常提供了大量的预定义对象和符号库，如标志、图标、线型等。
使用这些预定义对象和符号可以大大节省设计时间和努力。
同时，也可以依据设计需求自定义一些常用的对象和符号，方便以后的设计使用。
6. 添加详细标注和文字说明在CAD平面图中添加详细的标注和文字说明，可以使设计更加明确和易于理解。
合理的标注和文字说明可以提供关键信息，如尺寸、材料、功能等，方便施工和使用。
CAD结构施工图画图要领
概述1.1 目标和要求对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
1.2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
2 结构施工图绘制的具体内容2.1 基本内容一、图纸目录全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G-0”。
结构施工图的“图别”为“结施”。
“图号”排列的原则是：从整体到局部，按施工顺序从下到上。
例如，“结构总说明”的图号为“G-1”（G表示“结施”），以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构平面图绘制的要点总结及技巧新手总结：结构所在位置有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋划分图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室壁上配筋图等）。
各层的“模板图”及“板配筋图”可按本节所述方法绘制。
⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线大小等。
标注指示同前所述。
⒉平面图中梁、柱、剪力墙等石质的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。
剖到的承重结构线型应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在模板中表示。
构件大样图应加索引。
对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。
如有凹板，应标出其相对标高及板号用。
楼梯间在楼层处的平台梁板应归入楼层结构之内。
对梯段板及层间电子商务平台，应用交叉细实线则表示，并写上“梯间”字样。
⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。
板底、前簷钢筋均用粗实线表示，宜画在板的1/3处。
文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制此时，可跨越梁线书写，以能看清为准。
惯于所有直线段都不应徒手制做。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚。
当大部分板厚度相同此时，可只标出特殊的板薄，其余在本图内用文字说明。
在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。
过梁（GL）应编注于过梁之上的楼层平面二维中。
梁上起柱（LZ），要标出小柱的定位电池容量，说明其做法。
⒋底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量若恩县图面左下角首先出现的尽量避免板块），其余的应标出板号。
底筋一般不需标明长度。
绘图时应注意弯钩方向，且弯钩应伸入支座。
对常用的配筋如φ6@200、φ8@200、φ10@200等可用简记法表示，与结构总说明配合使用。
分布筋只在微观总说明中说明注明，图中不画出。
⒌负筋的画法同四号一种板号组合的支座负筋只需画一次。
如某块板的支座另一边是两块小板时，则只按其中较大的起码板配置负筋。
板的跨之中不出现负弯矩时，负筋从支座边可伸至板的L0/3（活载极小三倍恒载）、L0/4（活载不大于七倍恒载）、或L0/5（端支座）。
L0为相邻两跨中其较大的净跨度。
双向板两个受力方向支座负筋的长度均取短向圆弧的1/4。
钢筋长度应加上梁宽并取50mm的倍数。
板的跨中有可能出现明显负跨区弯矩时，板面负筋宜采用直通钢筋。
负筋对称布置时，可采用无尺寸线标注，负筋的总长度直接注写在钢筋下面；负筋非对称布置时，可在梁两边分别标注负筋的长度（长度从梁中计起）；端跨的负筋无尺寸线时直接标注的是总长度；以上钢筋长度钢板均不包括直弯钩长。
板厚较大的悬臂板筋和直通负钢筋，均应加设支撑楼板，并在图中注明。
⒍其他对平面图中难以画清楚的内容，如凹厕部分楼板、局部飘出、孔洞构造等，可用引出线标注，或加剖面索引、用大样图表示。
板面标高有变化以后，应标出其相对标高。
砌体隔墙下的板内加筋以粗直线表示（钢筋下端不必示出弯钩），并且注明定位尺寸。
一、框架梁、柱配筋图⒈框架大样图可用1:40比例绘制。
各柱柱中、悬臂梁根部、框架梁两端及跨中其各作一个剖面，均用1:20比例绘制。
⒉完整标出框架的构件尺寸完整及定位尺寸，截叶一度尺寸线标明层高、柱高、梁顶标高。
⒊柱柱顶的纵向钢筋纵向钢筋用粗实线表示。
Ⅰ第一级钢筋的切断点要画弯钩；Ⅱ级钢筋的切断点用短斜线标出，并斜向钢筋一方；钢筋如采用机械连接或等连通强度对接焊，接点或焊点用圆点表示。
箍筋可用中粗实线表示。
⑴柱的纵筋采用机械连接或等强度对接焊时，应标出接点位置；当采用搭接连接时，要标出附注搭接位置及搭接长度（取50mm的倍数，以下同）；柱纵筋需要分批接驳之时，应标出每次接驳的位置。
⑵柱中上装筋主梁及切断钢筋的锚固长度LaE，可采用文字说明的方法注明。
⑶由钦博顶层柱顶柱筋及梁筋的锚固做法，亦须在图上有所表示。
⑷柱的剖面大样中各类纵筋和箍筋要分别标注，并标明剖面尺寸。
⒋柱的箍筋⑴柱箍筋加密区范围以及加密区、非加密区、节点核芯区的箍筋处理方式应在图上注明；⑵箍筋按规定需采用复合箍筋时，应在柱旁边用示意图表示复合箍筋的做法，并注意箍筋末端弯钩的画法。
⒌梁的纵向钢筋⑴悬臂梁负筋，应与框架梁边跨的负筋仍须一起考虑，绘图时可根据需要进行调配，以免支座钢筋过密。
⑵梁纵筋由于构造原因不能伸向邻跨时，可将部分钢筋向下或向上锚入柱内，绘图时可根据需要变更配筋。
⑶梁的支座负筋分批切断之前，在图中应分批标明切断标上点位置。
为便于区分钢筋，详图中宜加上钢筋编号。
⑷抗震设计时框架梁的贯通钢板，当采用机械连接或等强度对接焊接长时，应标出接点位置；当采用两端与支座负钢筋搭接的方式或在跨中一次搭接的方式接长时，应在图纸上注明搭接位置及长度。
除贯通筋外，有时尚需增加架立筋以满足筋肢距的需要，此时应将贯通筋与架立筋分别标出。
⑸梁端底筋及面筋锚入柱内的锚固长度LaE，可采用文字说明的方法。
⒍梁的吊筋梁侧有集中荷载（次梁）作用时，应标出吊筋及附加箍筋的位置，并画出吊筋的大样。
⒎梁的箍筋梁端缝筋加密区的范围、加密区及非加密区的箍筋做法应在图上注明；⒏梁的腰筋梁的腰筋为按构造配置时，长度伸至梁端即可；按计算（抗扭或侧向抗弯）而设置的腰筋，其锚入柱内所的长度为LaE，绘图时须注意其区别。
⒐梁剖面大样梁剖面大样中各类纵筋和箍筋要分别标注，并标明剖面尺寸。
采用复合箍筋时，应在剖面旁边用示意图复合箍筋的做法。
抗扭箍筋应注意箍筋末端弯钩的画法。
二、剪力墙配筋图⒈剪力墙配筋平面图及剖面图的比例可与框架大样图相同。
连梁因为钢筋通长内部空间，故截面及配筋相同的连梁可只作一个剖面，比例可用1:20或1:30。
⒉用一度尺寸线标示标明层高及连梁高，注上连梁顶的标高。
标明剪力墙的定位轴线、开口尺寸、各片墙的厚度、宽度及端部暗柱或明柱的尺寸。
对平面或剖面中的孔洞（如电梯井、门洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。
⒊剪力墙的钢筋⑴剪力墙各种钢筋的用量应在平面及中会适当表示。
当竖向钢筋沿高度减少之时，标上要标出考虑锚固长度后纵筋的切断位置。
⑵连梁的底筋、面筋、腰筋、督促箍筋以及拉结筋的数量及构造要求,应在图上表达出来清楚。
钢筋上均用粗实线表示。
Ⅰ级钢筋的切断点画弯钩，Ⅱ级钢筋画短斜线。
⒋剪力墙的水平钢筋与关连竖向钢筋的关系、拉结筋的做法、钢筋的搭接做法、水平钢筋转角剖面、顶层竖筋与屋面板的主梁、墙与柱之连接等构造做法，应在施工图中或在（高层）结构说明中表达清楚。
三、楼梯配筋图楼梯配筋图可结合建筑施工图，在其楼梯剖面大样图预留的位置直接绘出。
板式楼梯的配筋一般采用楼梯表的方式，详见10.2.3节。
梁柱表法施工图一、柱表柱表的形式有多种不同，应选用符合产品设计设计要求的柱表。
填表前应将柱表中大样和表中符号相对照，真正搞清方可填写。
下面以图10-1为例说明柱表的填写方法。
⒈柱号、层次应由下而上排列，Hj、H。
应各占一行，当几层柱截面及配筋相同时，可用一行表示，如“3～5层”。
⒉各栏最小值如上下相同，可采用上下填写、中间打相同号“｀｀”的方法表示。
不得采用只填上段数值，下段打相同号的基本原理。
⒊柱高计算始点以下（Hj/H。
段）的交叉钢筋与首层相同，所不同的是箍筋。
基础至刚性地面（H。
段）的拉链筋宜全长加密，而基础内（Hj段）的箍筋不受剪，只起固定作用，一般不少于“上中下各1φ8”（此处箍筋直径应与上层的箍筋直径相同）。
⒋截面型式及尺寸应按柱表中提供的柱截面型式填写。
必要时，可对柱表中的柱截面型式开展修改或补充。
⒌柱表中①号竖筋是特指2根角筋，②、③号筋是指单侧用量。
⒍柱表中没有标注箍筋加密二区长度Ln的栏目时，可利用“备注”一栏标注。
⒎柱表说明中，要填写设防烈度、抗震等级、竖筋接头连接器的做法及搭接长度等内容。
图10-1中KZ3柱的配筋与图10-4中的柱平法施工图示例相同，读者可作一对照。
二、梁大样及梁表梁表也有多种形式，应选用符合设计要求的梁表。
填表前应与图对应搞清各符号含义。
下面以图10-2为例说明梁表的填写技术手段。
⒈梁号应由基础梁开始往上按施工顺序逐层填写，同一层先填框架梁再填次梁、梯梁；当几层框架梁（如三至五层的第３号框架梁）相同时，“梁号”可表示为“3～5KL3”等；连续梁的“分号”可只填跨号（如-1，-2，-P等）。
⒉基础梁及填写中立梁的梁顶标高一定要填写。
基础梁的梁顶标高双药芒一般可取室内设计标高以下50mm；外墙下的基础梁，尚应使梁底低于室外地面设计标高，外墙面以免外墙面因沉降不同出现渗漏现象。
⒊截面型式及截面尺寸应轴向按梁表中的梁截面型式填写。
必要时，可对其作出以下修改或补充。
⒋梁的跨度一般按轴线距离填好（单位：毫米），支座宽则从轴线计起，悬臂跨应填写尾端尺寸h1等。
⒌梁表中①②号筋应当逐跨填写，不得使用相同号“｀｀”。
梁的底筋如分尾气置时，应用㈡、㈢或“上、下”注明；①②号筋不标注S1、S2长度时，按梁表说明第７条的规定执行，应在该条文处填写锚固长度为40d（不少于LaE），d为钢筋直径。
⒍在某一梁跨内所填的⑧及⑨号钢筋如无注明“左”或“右”时，是指该跨右端支座（按分跨编号直译器而言）的钢筋，填写时应特别注意。
⒎梁表说明第８条中，⑤号筋与⑦、⑨号筋的搭接长度宜改为40倍⑤号筋直径（不少于受拉合叶长度），以满足作为贯通筋的要求。
⒏⑦号筋的C5及La长度，可取50mm的倍数；⑨号筋如分排放置，要用㈡、㈢或“上、下”注明；④⑤号筋的截面积应不少于⑦或⑨号筋截面积的1/4；⑩号筋等的C1长度，不宜少于C2的1.5倍，伸至内跨应不少于Ln/3。
⒐通长钢筋应注明“通长”字样并说明允许搭接的铭牌部位；如采用④号连通筋，除首跨C1及末跨C2需填写外，其余均用“连通”或“*”号表示。
⒑悬臂跨⑩号或支座的⑦、⑨号钢筋互相搭接而不需要有④⑤号筋时，宜用斜线将该项划去，以方便检查有否遗漏。
⒒箍筋要注明端部及跨中才的范围；如为抗扭箍，要在旁边注明“（抗扭）”。
⒓次梁作用处，除2根吊筋外，每侧宜再加3到4个密箍；悬臂端集中力处，宜再加4个密箍；密箍直径与该梁段其它箍筋相同，间距为50mm。
⒔腰筋为一排时，不必写排数。
三、楼梯表由于目前目前流行有多种明式的楼梯表，其表达方式、符号不尽统一，但其填写方法都相似。
⒈梯板号：应由首层（或地下室）第一跑开始按施工顺序作出由下往上进行编号。
