实验二 表面粗糙度测量表面粗糙度的测量方法常用的有光切法,光波干涉法及针触法等.工厂的车间中常用的还有粗糙度样板直接和被测工件对照的比较法，以及利用塑性和可铸性材料将被测工件表面的加工痕迹复印下来，然后再测量复印的印模，从而确定被测工件的表面粗糙度级别的印模法。
实验目的1. 建立对表面粗糙度评定的感性知识；2. 学习用双管显微镜（光切法）和干涉显微镜（干涉法）及电动式轮廓仪（针描法）测量表面粗糙度的方法。
实验2-1 用双管显微镜测量表面粗糙度Rz 值一、测量原理及计量器具说明参看图2-1，微观不平度十点高度Rz 是在取样长度l 内，从平行于轮廓中线m 的任意一条线算起，到被测轮廓的五个最高点（峰）和五个最低点（谷）之间的平均距离，即 135********Z (h +h +h +h +h )(h +h +h +h +h )R =5图2-1图2-2双管显微镜能检测1-80μm的表面粗糙度的Rz值。
双管显微镜的外形如图2-2所示。
它有1-光源；2-立柱；3-锁紧螺钉；4-微调手轮；5-横臂；6-升降螺母； 7-底座；8-纵向千分尺9-工作台固紧螺钉；10-横向千分尺；11-工作台；12-物镜组；13-手柄；14-壳体；15-测微鼓轮；16-目镜；17-照相机安装孔等部分组成。
双管显微镜是利用光切原理来测量表面粗糙度的，如图3所示，被测表面为P1、P2阶梯表面，当一平行光束从45°方向投射到阶梯表面上时，就被折成S1和S2两段。
从垂直于光束的方向上就可在显微镜内看到S1和S2两段光带的放大象S1ˊ和S2ˊ。
同样，S1和S2之间的距离h也被放大为S1ˊ和S2ˊ之间的距离h1ˊ。
通过测量和计算，可求得被测表面的不平度高度h。
图4为双管显微镜的光学系统图。
由光源1发出的光，经聚光镜2、狭缝3、物镜4，以45°方向投射到被测工件表面上。
调整仪器使反射光束进入与投射光管垂直的观察光管内，经物镜5成象在目镜分划板上，通过目镜可观察到不平的光带（图5b）。
表面粗糙度测量方法

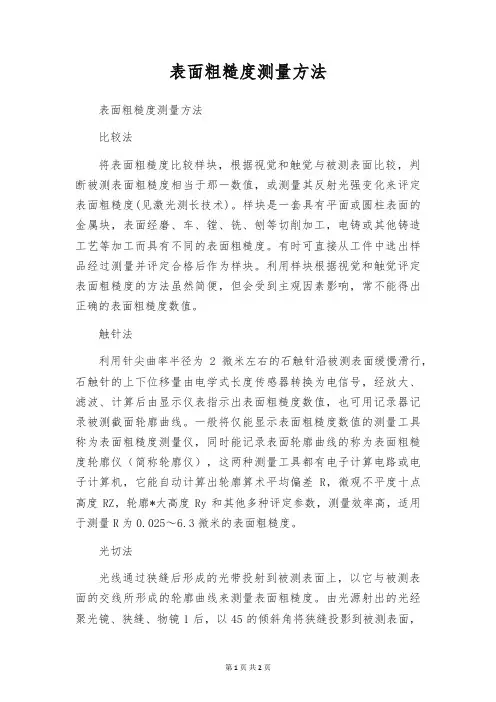

表面粗糙度测量方法表面粗糙度测量方法比较法将表面粗糙度比较样块，根据视觉和触觉与被测表面比较，判断被测表面粗糙度相当于那一数值，或测量其反射光强变化来评定表面粗糙度(见激光测长技术)。
样块是一套具有平面或圆柱表面的金属块，表面经磨、车、镗、铣、刨等切削加工，电铸或其他铸造工艺等加工而具有不同的表面粗糙度。
有时可直接从工件中选出样品经过测量并评定合格后作为样块。
利用样块根据视觉和触觉评定表面粗糙度的方法虽然简便，但会受到主观因素影响，常不能得出正确的表面粗糙度数值。
触针法利用针尖曲率半径为 2微米左右的石触针沿被测表面缓慢滑行，石触针的上下位移量由电学式长度传感器转换为电信号，经放大、滤波、计算后由显示仪表指示出表面粗糙度数值，也可用记录器记录被测截面轮廓曲线。
一般将仅能显示表面粗糙度数值的测量工具称为表面粗糙度测量仪，同时能记录表面轮廓曲线的称为表面粗糙度轮廓仪（简称轮廓仪），这两种测量工具都有电子计算电路或电子计算机，它能自动计算出轮廓算术平均偏差R，微观不平度十点高度RZ，轮廓*大高度Ry和其他多种评定参数，测量效率高，适用于测量R为0.025～6.3微米的表面粗糙度。
光切法光线通过狭缝后形成的光带投射到被测表面上，以它与被测表面的交线所形成的轮廓曲线来测量表面粗糙度。
由光源射出的光经聚光镜、狭缝、物镜1后，以45的倾斜角将狭缝投影到被测表面，形成被测表面的截面轮廓图形，然后通过物镜 2将此图形放大后投射到分划板上。
利用测微目镜和读数鼓轮，先读出h值，计算后得到H 值。
应用此法的表面粗糙度测量工具称为光切显微镜。
它适用于测量RZ和Ry为0.8～100微米的表面粗糙度，需要人工取点，测量效率低。
干涉法利用光波干涉原理 (见平晶、激光测长技术)将被测表面的形状误差以干涉条纹图形显示出来，并利用放大倍数高（可达500倍）的显微镜将这些干涉条纹的微观部分放大后进行测量，以得出被测表面粗糙度。
应用此法的表面粗糙度测量工具称为干涉显微镜。
表面粗糙度的检测

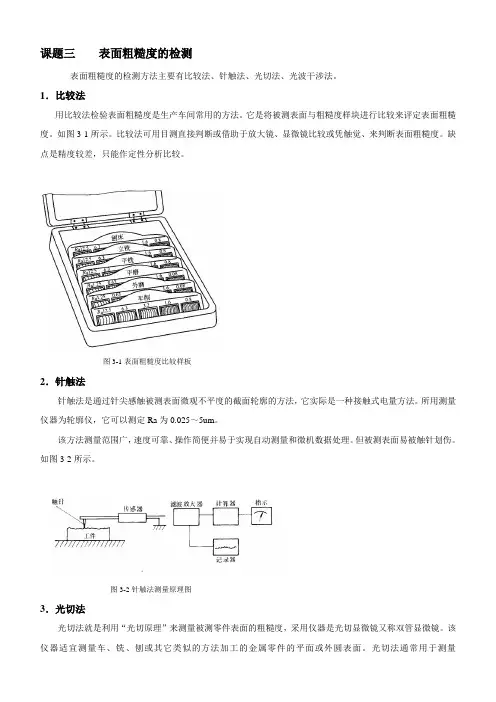

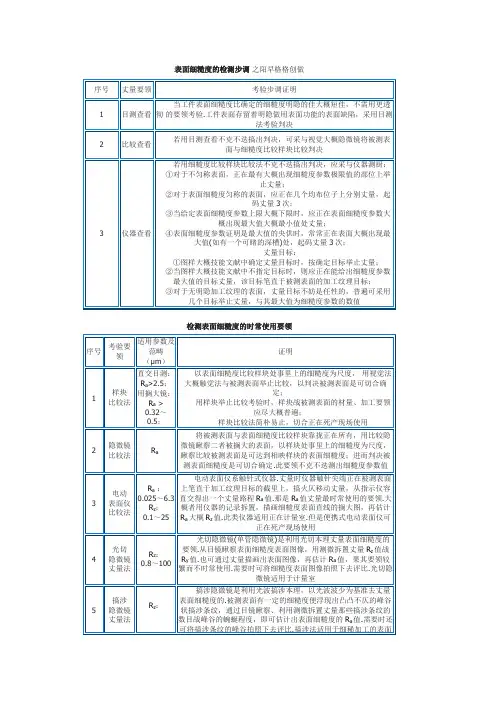

课题三表面粗糙度的检测表面粗糙度的检测方法主要有比较法、针触法、光切法、光波干涉法。
1．比较法用比较法检验表面粗糙度是生产车间常用的方法。
它是将被测表面与粗糙度样块进行比较来评定表面粗糙度。
如图3-1所示。
比较法可用目测直接判断或借助于放大镜、显微镜比较或凭触觉、来判断表面粗糙度。
缺点是精度较差，只能作定性分析比较。
图3-1表面粗糙度比较样板2．针触法针触法是通过针尖感触被测表面微观不平度的截面轮廓的方法，它实际是一种接触式电量方法。
所用测量仪器为轮廓仪，它可以测定Ra为0.025～5um。
该方法测量范围广，速度可靠、操作简便并易于实现自动测量和微机数据处理。
但被测表面易被触针划伤。
如图3-2所示。
图3-2针触法测量原理图3．光切法光切法就是利用“光切原理”来测量被测零件表面的粗糙度，采用仪器是光切显微镜又称双管显微镜。
该仪器适宜测量车、铣、刨或其它类似的方法加工的金属零件的平面或外圆表面。
光切法通常用于测量Ra=0.5～80µm的表面。
4．光波干涉法干涉显微镜是利用光波干涉原理测量表面粗糙度。
干涉显微镜测量的范围一般为0.03～1µm。
也可作Rz、Ry参数评定。
本课题结合课堂讲授的典型零件的标注，分析并检测表面粗糙度，根据国家标准评定表面粗糙度。
选用方法为光切法和光波干涉法。
实验3-1 用光切显微镜检测表面粗糙度一、实验目的1．了解用光切显微镜测量表面粗糙度的原理和方法2．正确理解表面粗糙度的评定参数，加深对微观不平度十点高度Rz的理解二、测量原理及仪器说明双管显微镜又撑光切显微镜，它是利用被测表面能反射光的特性，根据“光切法原理”制成的光学仪器，R=0.8-80um的表面粗糙度。
其测量范围取决于选用的物镜的放大倍数，一般用于测量Z图3-3光切显微镜1—底座；2—立柱；3—升降螺母；4—微调手轮；5—支臂；6—支臂锁紧螺钉；7—工作台；8—物镜组；9—物镜锁紧机构；10—遮光板手轮；11—壳体；12—目镜测微器；13—目镜仪器外型如图3-3所示，它由底座6，支柱5，横臂2，测微目镜13，可换物镜8及工作台7等部分组成。
表面粗糙度的测量
表面粗糙度的测量表面粗糙度的测量方法有光切法，光波干涉法及触针法（又称针描法）等，工厂常用的还有粗糙度样板直接和被测工件对照的比较法，以及利用塑性和可铸性材料将被测工件加工表面的加工痕迹复印下来，然后再测量复印的印模的印模法。

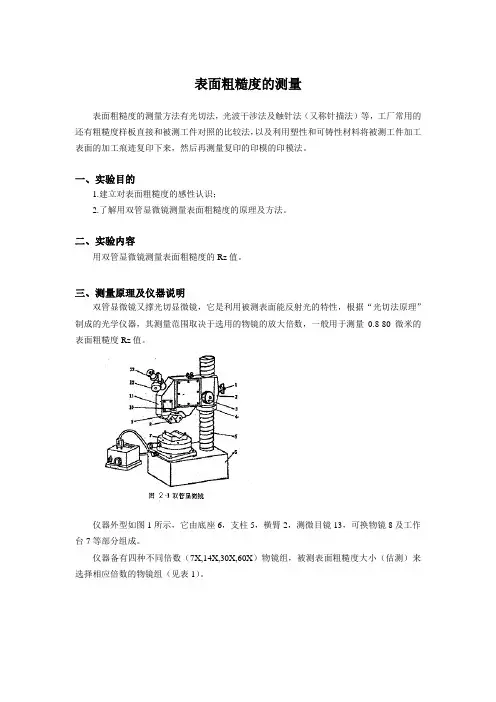

一、实验目的1.建立对表面粗糙度的感性认识；2.了解用双管显微镜测量表面粗糙度的原理及方法。
二、实验内容用双管显微镜测量表面粗糙度的Rz值。
三、测量原理及仪器说明双管显微镜又撑光切显微镜，它是利用被测表面能反射光的特性，根据“光切法原理”制成的光学仪器，其测量范围取决于选用的物镜的放大倍数，一般用于测量0.8-80微米的表面粗糙度Rz值。
仪器外型如图1所示，它由底座6，支柱5，横臂2，测微目镜13，可换物镜8及工作台7等部分组成。
仪器备有四种不同倍数（7X,14X,30X,60X）物镜组，被测表面粗糙度大小（估测）来选择相应倍数的物镜组（见表1）。
表1 双管显微镜测量参数测量原理如图2所示，被测表面为P1-P2阶梯表面，当一平行光束从45度方向投射到阶梯表面时，即被折成S1和S2两段，从垂直于光束的方向上就可以在显微镜内看到S1和S2两段光带的放大像S1'S2'，同时距离h也被放大为h1'。
通过测量和计算，可求得被测表面的不平度高度h。
这种方法类似在零件表面斜切一刀，然后观察其剖面的轮廓形状，因此称为光切法。
图3为双管显微镜的光学系统图，由光源1发出的光，经聚光镜2，狭缝3，物镜4以45度方向投射到北测表面上，调整仪器使反射光束经物镜5成像在目镜分划板6上，光束被测上表面的S1点反射，在下表面S2点反射，它们各成像于分划板6的S1'和S2'，距离h1被放大为h1'，通过目镜可观察到凹凸不平的光带（图4（b））,光带边缘即工件表面上被照亮了的h1的放大轮廓像h1'，测量h1'即可求出被测表面的不平高度h2。
h=h1cos45=(h1/N)cos45式中N——物镜的放大倍数影象高度h1'是利用目镜测微器来测量的，测微目镜头结构见图4（a）由于测微器中的十字刻线与测微器读数方向成45，所以当用十字线只能感的任一直线与影像蜂，谷相切来测量波高度时，波高h1=h1cos45h1”为刻度线移过的实际距离，即测微器量词读数差（见图4（b）），所以被测表面的不平高度为：h=h1cos45cos45/N=1/2N·h1式中，E为刻度套筒的分度值，或称为换算系数，它与投射角，目镜测微器的结构和物镜放大倍数有关，可在表1中查取。
