液压缸最低稳定速度
液压缸的设计计算
液压缸的设计计算液压缸设计计算是液压系统设计的关键部分之一，液压缸通过液压油的压力作用，将液压能转化为机械能。
液压缸的设计需要考虑液压缸的工作条件、负载要求、速度要求等多个因素。
下面是液压缸设计计算的一些关键要点。
液压缸设计前需要明确以下几个参数：（1）负载：液压缸要承受的最大负载。
（2）行程：液压缸的活塞行程，即活塞从一个极限位置到另一个极限位置的移动距离。
（3）速度：液压缸的移动速度要求。
（4）传动方式：液压缸的传动方式有单杆式和双杆式，单杆式主要用于简单操作，而双杆式适用于更复杂的应用场景。
（5）工作压力：液压缸的额定工作压力，一般由液压系统的工作压力决定。
在设计液压缸时，需要进行以下计算和选型：（1）工作压力的计算：根据液压缸所需承受的最大负载和速度要求，计算出液压缸所需的工作压力。
工作压力计算公式为：工作压力=功率÷斜杠(活塞面积×张角因数)活塞面积=π×活塞直径²÷4张角因数根据活塞材料和工作环境选取合适的值。
（2）液压缸尺寸的计算：根据所需承受的最大负载和工作压力，计算出液压缸的尺寸。
液压缸尺寸计算公式为：活塞面积=承受的负载÷工作压力活塞直径=(4×活塞面积÷π)^0.5根据液压缸的类型和具体要求，还需要进行一些其他计算，如活塞杆直径、带式液压缸的带宽和带材厚度的计算等。
（3）液压缸速度的计算：根据液压缸的移动速度要求，结合液压缸的流量特性和阀门的流量系数等参数，计算出所需的液压缸速度。
液压缸速度计算公式为：流量=活塞面积×速度速度=流量÷活塞面积其中，流量需要根据阀门流量系数、压差等因素计算得出。
为了确保液压缸的工作效果和可靠性，设计时还需要考虑液压缸的密封性、液压阀的选型、活塞材料的选择和润滑等方面的计算和选型。
总结起来，液压缸的设计计算包括工作压力的计算、液压缸尺寸的计算以及液压缸速度的计算等。
液压与气压考试题目
一、填空1.液压系统由动力元件、执行元件、控制元件、辅助元件四个主要组成部分。
2.液压传动是以液体为传动介质，依靠液体的压力能来传递动力。
3.液压系统工作时外界负荷越大，所需油液的压力也越大，反之亦然，负载为零，系统压力为零。
4.活塞或工作台的运动速度取决于单位时间通过节流阀进入液压缸中油液的流量，流量越大，系统的速度越快，反之亦然。
流量为零，系统速度为零。
5.液压元件的职能符号只表示元件的职能、控制方式及外部连接口，不表示元件的结构、参数及连接口的实际位置和元件的安装位置。
6.油液在外力作用下，液层间作相对运动而产生内摩擦力的性质，叫做油液的粘性，其大小用粘度表示。
常用的粘度有三种：即运动粘度、动力粘度、和相对粘度。
7.液体的粘度具有随温度的升高而降低，随压力增大而增大的特性。
8.各种矿物油的牌号就是该种油液在40℃时的运动粘度的平均值，9.当液压系统的工作压力高。
环境温度高或运动速度较慢时，为了减少泄漏。
宜选用粘度较大的液压油；当工作压力低，环境温度低或运动速度较大时，为了减少功率损失，宜选用粘度较小的液压油。
10.液压系统的工作压力取决于负载。
11.在研究流动液体时，将既没有粘性又不可压缩的假想液体称为理想液体。
12.当液压缸的有效面积一定时，活塞的运动速度由流量决定。
13.液体的流动状态用雷诺系数来判断，其大小与管内液体的速度、运动粘度和管道的直径有关。
14.在液压元件中，为了减少流经间隙的泄漏，应将其配合件尽量处于同心状态。
15.液压泵的作用是把原动机输入的机械能转换为压力能，向系统提供具有一定压力和流量的液流。
16.液压马达则是液压系统的执行元件，它把输入油液的压力能转换为输出轴转动的机械能，用来推动负载作功。
17.为了消除齿轮泵的困油现象，通常在两侧盖板上开卸荷槽。
18.在CB—B型齿轮泵中，减小径向不平衡力的措施是缩小压油口。
19.在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的理论流量。

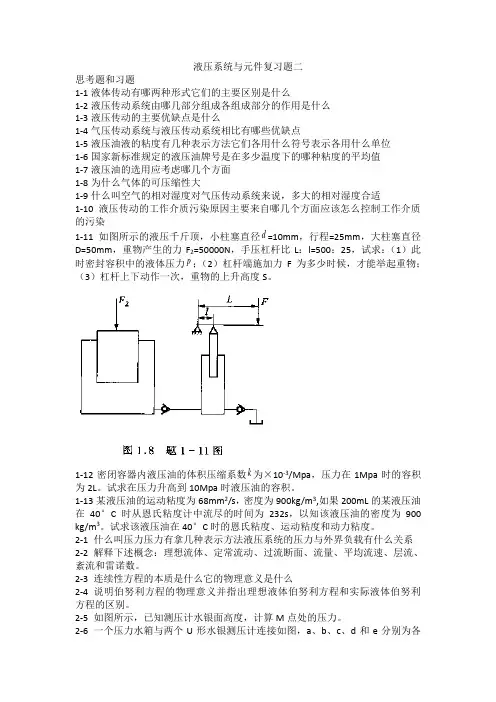

液压系统元件思考题和习题
1-13某液压油的运动粘度为68mm2/s，密度为900kg/m3,如果200mL的某液压油在40°C时从恩氏粘度计中流尽的时间为232s，以知该液压油的密度为900 kg/m3。试求该液压油在40°C时的恩氏粘度、运动粘度和动力粘度。
3-6齿轮泵压力的提高主要受哪些因素的影响可以采取哪些措施来提高齿轮泵的压力
3-7渐开线内啮合齿轮泵与渐开线外啮合齿轮泵相比有哪些特点
3-8螺秆泵与其它泵相比的特点是什么
3-9双作用叶片泵和单作用叶片泵各自的优缺点是什么
3-10限压式变量叶片泵的拐点压力和最大流量如何调节调节时，泵的流量—压力特性曲线如何变化
1-7液压油的选用应考虑哪几个方面
1-8为什么气体的可压缩性大
1-9什么叫空气的相对湿度对气压传动系统来说，多大的相对湿度合适
1-10液压传动的工作介质污染原因主要来自哪几个方面应该怎么控制工作介质的污染
1-11如图所示的液压千斤顶，小柱塞直径 =10mm，行程=25mm，大柱塞直径D=50mm，重物产生的力F2=50000N，手压杠杆比L：l=500：25，试求：（1）此时密封容积中的液体压力 ；（2）杠杆端施加力F为多少时候，才能举起重物；（3）杠杆上下动作一次，重物的上升高度S。
4-8 一柱塞缸柱塞固定，缸筒运动，压力油从空心柱塞中通入，压力为P，流量为q, 缸筒直径为D，柱塞外径为d,试
求柱塞缸所产生的推力和运动速度。
4-9 在如图所示的液压系统中，液压泵的铭牌参数为q=90mm,活塞杆直径d=60mm,在不计压力损失且F=28000N时，试求在各图示情况下压力表的指示压力。
液压系统爬行的故障及处理
液压系统爬行的故障及处理液压设备的执行元件常需要以很低的速度(例如每分钟几毫米甚至不到1mm)移动（液压缸）或转动（液压马达）。
此时，往往会出现明显的速度不均，出现断续的时动时停、一快一慢、一跳一停的现象，这种现象称为爬行，即低速平稳性的问题。
爬行有很大危害。
例如对机床类液压设备而言会破坏工件的表面质量（粗糙度）和加工精度，降低机床和刀具的使用寿命，甚至会产生废品，发生事故，必须排除。
下面大兰液压小编给大家分析下液压系统爬行的故障原因及处理方法。
1．出现爬行故障的原因①当摩擦面处于边界摩擦状态时，存在着动、静摩擦因数的变化（动、静摩擦因数的差异）和动摩擦因数承受着速度的增加而降低的现象。
②传动系统的刚度不足（如油中混有空气）。
③运动件的质量较大，但运动速度太低。
不出现爬行现象的最低速度，称为运动平稳性的临界速度。
2．消除爬行现象的途径①减小动、静摩擦因数之差；如采用静压导轨和卸荷导轨、导轨采用减摩材料、用滚动摩擦代替滑动摩擦以及采用导轨油润滑导轨等。
②提高传动机构（液压的、机械的）的刚度K:如提高活塞杆及液压缸座的刚度；防止空气进入液压系统以减少油的可压缩性带来的刚度变化等。
③采取措施降低其临界速度及降低移动件的质量等措施。
产生爬行的具体原因同样是爬行其故障现象是有区别的：既有有规律的爬行，也有无规律的爬行；有的爬行无规律且振幅大；有的爬行在极低的速度下才产生。
产生这些不同现象的爬行原因在于各有不同的侧重面，有些是以机械方面的原因为主，有些是以液压方面的原因为主，有些是以油中进入空气的原因为主，有些是以润滑不良的原因为主。
液压设备的维修和操作人员必须不断总结归纳，迅速查明产生爬行的原因，予以排除。
现将爬行原因具体归纳如下：1．静、动摩擦因数的差异大①导轨精度差。
②导轨面上有锈斑。
③导轨压板镶条调得过紧。
④导轨刮研不好，点数不够，点子不均匀。
⑤导轨上开设的油槽不好，深度太浅，运行时已磨掉，所开油槽不均匀。

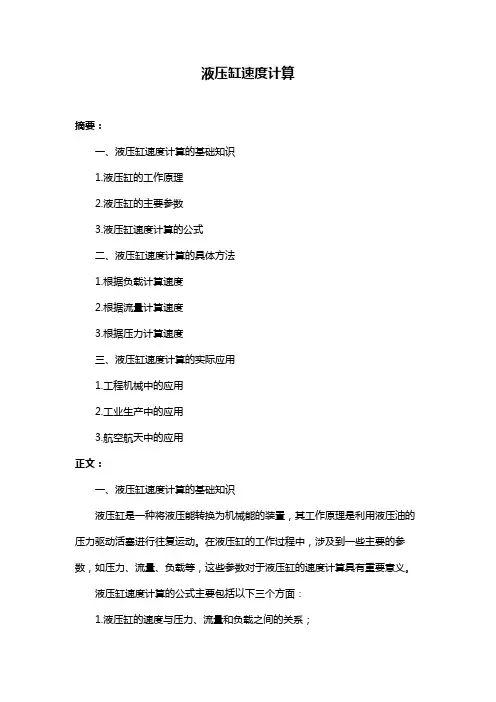

液压缸速度计算
液压缸速度计算摘要：一、液压缸速度计算的基础知识1.液压缸的工作原理2.液压缸的主要参数3.液压缸速度计算的公式二、液压缸速度计算的具体方法1.根据负载计算速度2.根据流量计算速度3.根据压力计算速度三、液压缸速度计算的实际应用1.工程机械中的应用2.工业生产中的应用3.航空航天中的应用正文：一、液压缸速度计算的基础知识液压缸是一种将液压能转换为机械能的装置，其工作原理是利用液压油的压力驱动活塞进行往复运动。
在液压缸的工作过程中，涉及到一些主要的参数，如压力、流量、负载等，这些参数对于液压缸的速度计算具有重要意义。
液压缸速度计算的公式主要包括以下三个方面：1.液压缸的速度与压力、流量和负载之间的关系；2.液压缸的流量与速度之间的关系；3.液压缸的压力与速度之间的关系。
二、液压缸速度计算的具体方法1.根据负载计算速度：在液压缸的工作过程中，负载的大小直接影响到液压缸的速度。
当液压缸的负载增大时，为了保证正常的工作效果，液压缸的速度需要相应提高。
因此，可以根据负载的大小计算出液压缸的速度。
2.根据流量计算速度：液压缸的流量与速度之间存在一定的关系。
在液压缸的工作过程中，通过调整流量阀可以控制液压油的流量，从而实现对液压缸速度的调节。
因此，可以根据流量的大小计算出液压缸的速度。
3.根据压力计算速度：液压缸的压力与速度之间也存在一定的关系。
当液压缸的压力增大时，为了保证正常的工作效果，液压缸的速度需要相应提高。
因此，可以根据压力的大小计算出液压缸的速度。
三、液压缸速度计算的实际应用液压缸速度计算在工程机械、工业生产以及航空航天等领域都有广泛的应用。
例如，在工程机械中，液压缸用于驱动各种机构进行动作，如起重机的吊臂、挖掘机的铲斗等，需要根据实际工况计算液压缸的速度，以保证机械的正常运行。
在工业生产中，液压缸被广泛应用于各种机床、生产线等设备中，计算液压缸的速度对于提高生产效率和保证产品质量具有重要作用。
在航空航天领域，液压缸用于驱动各种舵面、起落架等机构，计算液压缸的速度对于保证飞行器的正常飞行和着陆具有重要意义。
液压缸的设计和计算
液压缸设计和计算液压缸的设计和计算液压缸的设计是整个液压系统设计中的一部分,它是在对整个系统进行了工况分析,编制了负载图,选定了工作压力之后进行的; 一、设计依据：1了解和掌握液压缸在机械上的用途和动作要求；2了解液压缸的工作条件；3了解外部负载情况；4了解液压缸的最大行程,运动速度或时间,安装空间所允许的外形尺寸以及缸本身的动作；5设计已知液压系统的液压缸,应了解液压系统中液压泵的工作压力和流量的大小、管路的通径和布置情况、各液压阀的控制情况;6了解有关国家标准、技术规范及参考资料;二、设计原则：1保证缸运动的出力、速度和行程；2保证刚没各零部件有足够的强度、刚度和耐用性；3保证以上两个条件的前提下,尽量减小缸的外形尺寸；4在保证刚性能的前提下,尽量减少零件数量,简化结构；5要尽量避免缸承受横向负载,活塞杆工作时最好承受拉力,以免产生纵向弯曲；6缸的安装形式和活塞杆头部与外部负载的连接形式要合理,尽量减小活塞杆伸出后的有效安装长度,增加缸的稳定性；三、设计步骤：1根据设计依据,初步确定设计档案,会同有关人员进行技术经济分析；2对缸进行受力分析,选择液压缸的类型和各部分结构形式；3确定液压缸的工作参数和结构尺寸；4结构强度、刚度的计算和校核；5根据运动速度、工作出力和活塞直径,确定泵的压力和流量；6审定全部设计计算资料,进行修改补充；7导向、密封、防尘、排气和缓冲等装置的设计；8绘制装配图、零件图、编写设计说明书;四、液压缸设计中应注意的问题液压缸的设计和使用正确与否,直接影响到它的性能和是否易于发生故障;所以,在设计液压缸时,必须注意以下几点:1、尽量使液压缸的活塞杆在受拉状态下承受最大负载,或在受压状态下具有良好的稳定性;2、考虑液压缸行程终了处的制动问题和液压缸的排气问题;3、正确确定液压缸的安装、固定方式;4、液压缸各部分的结构需根据推荐的结构形式和设计标准进行设计,尽可能做到结构简单、紧凑、加工、装配和维修方便;5、在保证能满足运动行程和负载力的条件下,应尽可能地缩小液压缸的轮廓尺寸;6、要保证密封可靠,防尘良好;五、计算液压缸的结构尺寸1、缸筒内径D 根据负载的大小来选定工作压力或往返运动速度比,求得液压缸的有效工作面积,从而得到缸筒内径D,再从GB2348-80标准中选取最近的标准值作为所设计的缸筒内径;液压缸的有效工作面积为…… 24D p F A π== 以无杆腔作工作腔时………… p FD π4=以有杆腔作工作腔时………… 24d p F D +=π 2、活塞杆外径d 通常先从满足速度或速度比的要求来选择,然后再校核其结构强度和稳定性;若速度比为v λ,则 vv Dd λλ1-= 也可根据活塞杆受力状况来确定:受拉力作用时,d =～; 受压力作用时,则有3、缸筒长度L 缸筒长度L 由最大工作行程长度加上各种结构需要来确定,即：l —— 活塞的最大工作行程；B —— 活塞宽度,一般为～1D ；A —— 活塞杆导向长度,取～D ；M —— 活塞杆密封长度,由密封方式定；C —— 其他长度; 注意：从制造工艺考虑,缸筒的长度最好不超过其内径的20倍;六、强度校核对液压缸的缸筒壁厚δ、活塞杆直径d和缸盖固定螺栓的直径,在高压系统中必须进行强度校核;1、缸筒壁厚校核δ 缸筒壁厚校核分薄壁和厚壁两种情况;当D/δ≥10时为薄壁,壁厚按下式进行校核：δ≥δδδ2[δ]当D/δ＜10时为厚壁,壁厚按下式进行校核：δ≥δ2(√[δ]+0.4δδ[δ]−1.3δδ−1)pt ——缸筒试验压力,随缸的额定压力的不同取不同的值D ——缸筒内径σ——缸筒材料许用应力2、活塞杆直径校核活塞杆的直径d按下式进行校核：3、液压缸盖固定螺栓直径校核液压缸盖固定螺栓直径按下式计算：F ——液压缸负载k ——螺纹拧紧系数～Z ——固定螺栓个数σ——螺栓材料许用应力七、液压缸稳定性校核活塞杆轴向受压时,其直径d一般不小于长度L的1/15;当L/d≥15时,须进行稳定性校核,应使活塞杆承受的力F不能超过使它保持稳定工作所允许的临界负载Fk ,以免发生纵向弯曲,破坏液压缸的正常工作;Fk 的值与活塞杆材料性质、截面形状、直径和长度以及缸的安装方式等因素有关,验算可按材料力学有关公式进行;• 当活塞杆细长比 21/ψψ>k r l 时,则• 当活塞杆细长比21/ψψ≤k r l 且120~2021=ψψl -- 安装长度,其值与安装方式有关；Ψ1 -- 柔性系数,对钢取Ψ1=85；Ψ2 -- 末端系数,由液压缸支承方式决定；E -- 活塞杆材料的弹性模量,对钢取E=× 1011Pa ；J -- 活塞杆横截面惯性矩；A -- 活塞杆横截面面积；f -- 由材料强度决定的实验数值,对钢取f=×108 N ／m2； α--系数,对钢取α=1/5000;rk --活塞杆横截面的最小回转半径；八、缓冲计算液压缸的缓冲计算主要是估计缓冲时缸中出现的最大冲击压力,以便用来校核缸筒强度、制动距离是否符合要求;液压缸在缓冲时,缓冲腔内产生的液压能E 1和工作部件产生的机械能E 2分别为：当E 1=E 2时,工作部件的机械能全部被缓冲腔液体所吸收,则有九、油缸的试验1.油缸试验压力,低于16MPa乘以工作压力的,高于16乘以工作压力的;2.最低启动压力：是指液压缸在无负载状态下的最低工作压力,它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标；3.最低稳定速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度,它没有统一指标,承担不同工作的液压缸,对最低稳定速度要求也不相同;4.内部泄漏：液压缸内部泄漏会降低容积效率,加剧油液的温升,影响液压缸的定位精度,使液压缸不能准确地、稳定地停在缸的某一位置;。
液压油缸的主要设计技术参数
液压油缸的主要设计技术参数一、液压油缸的主要技术参数：1.油缸直径；油缸缸径，内径尺寸。
2.进出口直径及螺纹参数3.活塞杆直径；4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于 16MPa 乘以，高于 16 乘以5.油缸行程；6.可否有缓冲；依照工况情况定，活塞杆伸出收缩若是冲击大一般都要缓冲的。
7.油缸的安装方式；达到要求性能的油缸即为好，频频出现故障的油缸即为坏。
应该说是合格与不合格吧好和合格还是有区其他。
二、液压油缸结构性能参数包括： 1.液压缸的直径； 2.活塞杆的直径； 3.速度及速比； 4.工作压力等。
液压缸产品种类很多，衡量一个油缸的性能利害主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面：1.最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反响液压缸零件制造和装置精度以及密封摩擦力大小的综合指标；2.最低牢固速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度，它没有一致指标，肩负不相同工作的液压缸，对最低牢固速度要求也不相同。
3.内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能够正确地、牢固地停在缸的某一地址，也因此它是液压缸的主要指标之。
液压油缸常用计算公式液压油缸常用计算公式项目公式符号意义液压油缸面积 (cm 2 ) A = π D 2 /4 D ：液压缸有效活塞直径 (cm) 液压油缸速度 (m/min) V=Q/A Q ：流量 (l / min)V ：速度 (m/min)液压油缸需要的流量 (l/min) Q=V × A/10=A× S/10t S ：液压缸行程 (m)t ：时间 (min)液压油缸用心 (kgf) F = p × Ap ：压力 (kgf /cm 2 ) F = (p×－A)(p× A)( 有背压存在时 )q ：泵或马达的几何排量 (cc/rev) 泵或马达流量 (l/min) Q = q × n / 1000n ：转速（ rpm ）泵或马达转速 (rpm) n = Q / q× 1000 Q ：流量 (l / min)泵或马达扭矩T = q × p / 20 π液压所需功率 (kw) P = Q × p / 612管内流速 (m/s) v = Q × / d 2 d ：管内径 (mm)U ：油的黏度 (cst)S ：油的比重管内压力降 (kgf/cm 2 ) △ P=× USLQ/d 4 L ：管的长度 (m)Q ：流量 (l/min)d ：管的内径 (cm)液压常用计算公式项目公式符号意义D：液壓缸有效活塞直液壓缸面積 (cm2) A =πD2/4徑 (cm)液壓缸速度V = Q / A Q：流量 (l / min)(m/min)V：速度 (m/min)液壓缸需要的流Q=V×A/10=A×S：液壓缸行程(m)量 (l/min)S/10tt：時間 (min)F = p × AF = (p × A)－(p液壓缸用心 (kgf)p：壓力 (kgf /cm2)×A)(有背壓存在時 )q：泵或马达的幾何排泵或馬達流量Q = q × n /量(cc/rev)(l/min) 1000n：转速（ rpm）泵或馬達轉速n = Q / q ×1000 Q：流量 (l / min)(rpm)泵或馬達扭矩T = q × p / 20π液壓所需功率P = Q × p / 612(kw)管內流速 (m/s) v = Q × / d2 d：管內徑 (mm)U：油的黏度 (cst)S：油的比重管內壓力降△ P=×USLQ/d4 L：管的長度 (m)(kgf/cm2)Q：流量 (l/min)d：管的內徑 (cm)非标液压、机电、试验、工控设备开发研制。
油缸设计计算公式
液压油缸的主要技术参数一、液压油缸的主要技术参数：1.油缸直径；油缸缸径，内径尺寸。
2.进出口直径及螺纹参数3.活塞杆直径；4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.255.油缸行程；6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。
7.油缸的安装方式；达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。
应该说是合格与不合格吧？好和合格还是有区别的。
二、液压油缸结构性能参数包括：1.液压缸的直径；2.活塞杆的直径；3.速度及速比；4.工作压力等。
液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面：1.最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标；2.最低稳定速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。
3.内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压缸的主要指标之。
液压油缸常用计算公式液压油缸常用计算公式项目公式符号意义液压油缸面积 (cm 2 ) A =πD 2 /4 D ：液压缸有效活塞直径 (cm) 液压油缸速度 (m/min) V = Q / A Q ：流量 (l / min)液压油缸需要的流量(l/min) Q=V×A/10=A×S/10tV ：速度 (m/min)S ：液压缸行程 (m)t ：时间 (min)液压油缸出力 (kgf) F = p × AF = (p × A) － (p×A)( 有背压存在时 )p ：压力 (kgf /cm 2 )泵或马达流量 (l/min) Q = q × n / 1000 q ：泵或马达的几何排量 (cc/rev) n ：转速（ rpm ）泵或马达转速 (rpm) n = Q / q ×1000 Q ：流量 (l / min) 泵或马达扭矩 (N.m) T = q × p / 20π液压所需功率 (kw) P = Q × p / 612管内流速 (m/s) v = Q ×21.22 / d 2 d ：管内径 (mm)管内压力降 (kgf/cm 2 ) △ P=0.000698×USLQ/d 4 U ：油的黏度 (cst) S ：油的比重L ：管的长度 (m) Q ：流量 (l/min) d ：管的内径 (cm)液压常用计算公式项目公式符号意义液壓缸面積(cm2) A =πD2/4D：液壓缸有效活塞直徑 (cm)液壓缸速度(m/min)V = Q / A Q：流量 (l / min)液壓缸需要的流量(l/min)Q=V×A/10=A×S/10tV：速度 (m/min)S：液壓缸行程(m)非标液压、机电、试验、工控设备开发研制。
小型液压机液压系统设计
前言 (2)一工况分析 (3)二．负载循环图和速度循环图的绘制 (4)三．拟定液压系统原理图 (5)1.确定供油方式 (5)2.调速方式的选择 (5)4.液压阀的选择 (7)5.确定管道尺寸 (8)6.液压油箱容积的确定 (8)7.液压缸的壁厚和外径的计算 (8)8.液压缸工作行程的确定 (9)9.缸盖厚度的确定 (9)10.最小寻向长度的确定 (9)11.缸体长度的确定 (9)四．液压系统的验算 (10)1．压力损失的验算 (10)2.系统温升的验算 (12)3.螺栓校核 (12)五．参考文献 (13)前言作为现代机械设备实现传动与控制的重要技术手段，液压技术在国民经济各领域得到了广泛的应用。
液压压力机是压缩成型和压注成型的主要设备，适用于可塑性材料的压制工艺。
如冲压、弯曲、翻边、薄板拉伸等。
也可以从事校正、压装、砂轮成型、冷挤金属零件成型、塑料制品及粉末制品的压制成型。
本文根据小型压力机的用途﹑特点和要求，利用液压传动的基本原理，拟定出合理的液压系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格和进行系统的结构设计。
小型压力机的液压系统呈长方形布置，外形新颖美观，动力系统采用液压系统，结构简单、紧凑、动作灵敏可靠。
该机并设有脚踏开关，可实现半自动工艺动作的循环。
技术参数和设计要求设计一台小型液压压力机的液压系统，要求实现快速空程下行—慢速加压—保压—快速回程—停止的工作循环，快速往返速度为3 m/min ，加压速度40-250mm /min,压制力为300000N ，运动部件总重为25000N,工作行程400mm,油缸垂直安装，设计改压力机的液压系统传动。
一工况分析1．工作负载 工件的压制抗力即为工作负载：F w =300000N 2. 摩擦负载 静摩擦阻力： F fs =0N动摩擦阻力： Ffd=0N 3. 惯性负载 Fm=ma =25000/10×3/(0.02×60)=6250N 背压负载 Fb= 30000N(液压缸参数未定，估算) 自 重： G=mg =25000N 4. 液压缸在各工作阶段的负载值：其中：0.9m η= m η——液压缸的机械效率，一般取m η=0.9-0.95。
液压缸零部件技术要求
液压缸零部件技术要求液压缸是液压系统中的重要组成部分，其零部件的质量和性能直接影响着液压系统的工作效率和可靠性。
以下是液压缸零部件的技术要求：1.内外筒体：内外筒体是液压缸的基本结构部件，其要求具有足够的刚度和强度，并能承受液压系统中的工作压力。
内外筒体的材料应具备良好的耐腐蚀性和耐磨性，以保证液压缸的使用寿命。
2.活塞和活塞杆：活塞是液压缸中的工作部件，它与活塞杆共同组成了液压缸的动作机构。
活塞和活塞杆要求制作精度高，并且表面要经过充分的磨削和抛光处理，以减小泄漏和摩擦阻力。
活塞和活塞杆的材料应具有良好的耐磨性和抗冲击性能。
3.密封件：密封件是保证液压缸密封性能的关键部件。
液压缸中常用的密封件有O型圈、油封、密封圈等。
密封件要求具有较好的弹性和抗老化性能，能够耐受高温、高压等恶劣工况下的使用。
同时，密封件的安装要求严格，保证密封件与活塞、筒体之间的配合间隙适当，以达到良好的密封效果。
4.缓冲装置：液压缸的缓冲装置用于减轻活塞在末端碰撞时的冲击力，以延长液压缸的使用寿命。
缓冲装置要求具备较好的缓冲效果，并且能够适应不同工作条件下的需求。
常见的缓冲装置有内缓冲和外缓冲两种形式。
5.过滤器：液压缸中的过滤器用于过滤液压系统中的杂质和污染物，保证液压缸内部流体的清洁度。
过滤器要求具备较高的过滤精度和流量，能够有效去除微小颗粒和污染物，同时保持较低的压力损失。
6.节流阀和液控阀：节流阀和液控阀是液压缸中控制液体流动和压力的关键部件。
节流阀用于控制液体的流量，液控阀用于控制液体的压力。
这些零部件要求具备快速、准确的响应性能，并能适应不同的控制要求。
7.安全装置：液压缸中的安全装置用于保护液压系统和工作人员的安全。
常见的安全装置包括压力保护阀、溢流阀、限位开关等。
这些安全装置要求能够准确地检测和响应系统中的异常情况，并能够及时采取相应的措施保护系统的安全运行。
总之，液压缸零部件的技术要求主要包括材料选择、制造精度、密封性能、缓冲效果、过滤精度、控制性能和安全性能等方面。
液压油缸与气缸速度及特点比较
1、液压油缸的最大运行速度=油泵排量÷油缸腔体截面积
最大伸出速度=Q1÷A
最大缩回速度=Q2÷(A-A1)
Q1——油缸无杆腔侧进油流量A——油缸无杆腔侧截面积
Q2——油缸有杆腔侧进油流量A1——活塞杆截面积
理论上来说，液压油缸的速度，取决于它的缸径和进油速度，既然已经不限制了，那它是完全可以瞬间走完行程的，但实际应用中速度越快，终点的冲击越大，所以液压油缸的速度必须有限制。
速度是“流量/缸的截面积”，速度要快，流量得大，缸得小。
流量受泵的制约，缸小出力就小。
像压机，200吨、500吨的，一般是100mm/秒左右，太快了易出事故。
像推料机，速度就快得多，可达300~500mm/秒。
如果有节流阀，油缸的速度将是可调节的。
当节流全开时，油缸的速度达到最快；当节流关闭时，油缸的速度达到最慢。
2、无杆气缸分为告诉运作气缸和低速运作气缸，高速运作气缸的运行速度一般为50—
500mm/s
3、液压一般应用于载荷较大的场合，所以不会有太高的速度，但液压的稳定性更强一些。
气动的速度更快，也更清洁，适用于载荷不大，又追求速度的情况。
液压传动系统中速度控制回路包括调节液压执行元件速度调速回路
液压传动系统中速度控制回路包括调节液压执行元件的速度的调速回路、使之获得快速运动的快速回路、快速运动和工作进给速度以及工作进给速度之间的速度换接回路。
一、调速回路调速是为了满足液压执行元件对工作速度的要求，在不考虑液压油的压缩性和泄漏的情况下，液压缸的运动速度为液压马达的转速：由以上两式可知，改变输入液压执行元件的流量q或改变液压缸的有效面积A<或液压马达的排量VM）均可以达到改变速度的目的。
但改变液压缸工作面积的方法在实际中是不现实的，因此，只能用改变进入液压执行元件的流量或用改变变量液压马达排量的方法来调速。
为了改变进入液压执行元件的流量，可采用变量液压泵来供油，也可采用定量泵和流量控制阀，以改变通过流量阀流量的方法。
用定量泵和流量问阀来调速时，称为节流拥速；用改变变量泵或变量液压马达的排量调速时，称为容积调速；用变量泵和流量阀来达到调速目的时，则称为容积节流调速。
<－）节流调速回路节流调速回路的工作原理是通过改变回路中流量控制元件<节流阀和调速阀）通流截面积的大小来控制流入执行元件或自执行元件流出的流量，以调节其运动速度。
根根流量阀在回路中的位置不同，分为进油节流调速、回油节流调速和旁路节流调速三种回路。
前两种回路称为定压式节流调速回路，后一种因为回路的供油压力随负载的变化而变化又称为变压式节流调速回路。
1、进油节流调速回路<1）速度负载特性缸稳定工作时有式中，P1为进油腔压力；P2为出油腔压力，P2=0；F为液压缸的负载；A1为液压缸无杆腔面积；A2为液压缸有杆腔面积，AT为节流阀通流面积。
故节流阀两端的压差为节流阀进入液压缸的流量为液压缸的运动速度为这种回路的调速范围较大，当AT调定后，速度随负载的增大而减小，故负载特性软。
适用于低速轻载场合。
<2）最大承载能力<3）功率和效率在节流阀进油节流调速回路中，液压泵的输出功率为＝常量，而液压缸的输出功率为，所以该回路的功率损失为式中，qy为通过溢流阀的溢流量，qy=qp-q1由上式可以看出，功率损失由两部分组成，即溢流损失功率和节流损失功率。
液压缸工作不稳定的原因是什么？
液压缸工作不稳定的原因是什么？
液压缸工作不稳定的原因是什么？
液压缸活塞滑移或爬行将使液压缸工作不稳定。
重要原因如下：（1）液压缸内部涩滞。
液压缸内部零件装配欠妥、零件变形、磨损
或形位公差超限，动作阻力过大，使液压缸活塞速度随着行程位置
的不同而变更，显现滑移或爬行。
原因大多是由于零件装配质量差，表面有伤痕或烧结产生的铁屑，使阻力增大，速度下降。
例如：活塞与活塞杆不同心或活塞杆
弯曲，液压缸或活塞杆对导轨安装位置偏移，密封环装得过紧或过
松等。
解决方法是重新修理或调整，更换损伤的零件及清除铁屑。
（3）液压泵或液压缸进入空气。
空气压缩或膨胀会造成活塞滑
移或爬行。
排出措施是检查液压泵，设置专门的排气装置，快速操
作全行程往还数次排气。
（2）润滑不良或液压缸孔径加工超差。
液压机由于活塞与缸筒、导轨与活塞杆等均有相对运动，假如润滑不良或液压缸孔径超差，就会加剧磨损，使缸筒中心线直线性降低。
这样，活塞在液压
缸内工作时，摩擦阻力会时大时小，产生滑移或爬行。
排出方法是
先修磨液压缸，再按搭配要求配制活塞，修磨活塞杆，配置导向套。
（4）密封件质量与滑移或爬行有直接关系。
O形密封圈在低压
下使用时，与U形密封圈比较，由于面压较高、动静摩擦阻力之差
较大，简单产生滑移或爬行；
U型密封圈的面压随着压力的提高而增大，虽然密封效果也相应提高，但动静摩擦阻力之差也变大，内压加添，影响橡胶弹性，由于唇缘的接触阻力增大，密封圈将会倾翻及唇缘伸长，也简单引起滑移或爬行，为防止其倾翻可采纳支承环保持其稳定。
机电液课程设计说明书
课程设计说明书课程名称：液压与气压传动题目名称：钻镗组合机床动力滑台液压系统2011 年 5 月 28 日目录液压传动任务书 (1)1 序言·········································································································- 1 -2 设计的技术要求和设计参数·································································- 2 -3 工况分析·································································································- 2 -3.1 确定执行元件························································································- 2 -3.2 分析系统工况························································································- 3 -3.3 负载循环图和速度循环图的绘制························································- 4 -3.4 确定系统主要参数················································································- 6 -3.4.1 初选液压缸工作压力................................................................. - 6 -3.4.2 确定液压缸主要尺寸................................................................. - 6 -3.4.3 计算最大流量需求..................................................................... - 7 -3.5 拟定液压系统原理图············································································- 9 -3.5.1 速度控制回路的选择................................................................. - 9 -3.5.2 换向和速度换接回路的选择 ................................................... - 10 -3.5.3 油源的选择和能耗控制........................................................... - 11 -3.5.4 压力控制回路的选择............................................................... - 12 -3.6 液压元件的选择··················································································- 13 -3.6.1 确定液压泵和电机规格........................................................... - 14 -3.6.2 阀类元件和辅助元件的选择 ................................................... - 15 -3.6.3 油管的选择............................................................................... - 17 -3.6.4 油箱的设计............................................................................... - 18 -3.7 液压系统性能的验算··········································································- 20 -3.7.1验算系统压力损失并确定压力阀的调整值 ............................ - 20 -3.7.2油液温升验算............................................................................ - 22 -4 参考文献................................................................................................. - 23 -液压传动任务书设计一台钻镗两用组合机床动力滑台的液压系统。
液压油缸设计计算公式.
液压油缸的主要设计技术参数一、液压油缸的主要技术参数：1.油缸直径；油缸缸径，内径尺寸。
2. 进出口直径及螺纹参数3.活塞杆直径；4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.255.油缸行程；6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。
7.油缸的安装方式；达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。
应该说是合格与不合格吧？好和合格还是有区别的。
二、液压油缸结构性能参数包括：1.液压缸的直径；2.活塞杆的直径；3.速度及速比；4.工作压力等。
液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面：1.最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标；2.最低稳定速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。
3.内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压缸的主要指标之。
液压油缸常用计算公式液压油缸常用计算公式项目公式符号意义液压油缸面积 (cm 2 A =πD 2/4D ：液压缸有效活塞直径(cm液压油缸速度 (m/min V = Q / AQ ：流量(l / min液压油缸需要的流量(l/minQ=V×A/10=A×S/10tV：速度(m/minS：液压缸行程 (mt：时间(min液压油缸出力 (kgfF = p × AF = (p ×A －(p×A( 有背压存在时p：压力(kgf/cm 2泵或马达流量 (l/min Q = q × n/ 1000q ：泵或马达的几何排量(cc/r evn ：转速（ rp m ）泵或马达转速 (rpm n = Q / q×1000Q ：流量(l /泵或马达扭矩 (N.m T = q × p/ 20π液压所需功率 (kw P = Q × p/ 612管内流速 (m/s v = Q×21.22 / d 2d ：管内径(mm管内压力降 (kgf/cm 2△P=0.000698×USLQ/d 4U：油的黏度(cstS：油的比重L：管的长度(m：流量(l/mind：管的内径(cm 液压常用计算公式项目公式符号意义液壓缸面積(cm2 A =πD2/4D：液壓缸有效活塞直徑(cm 液壓缸速度(m/min V = Q / AQ：流量(l /min液壓缸需要的流量(l/minQ=V×A/10=A×S/10tV：速度(m/minS：液壓缸行程(mt：時間(min液 F = p ×壓缸出力(kgfAF = (p × A－(p×A(有背壓存在時p：壓力(kgf /cm2泵或馬達流量(l/minQ = q ×n / 1000q：泵或马达的幾何排量(cc/revn：转速（rpm）泵或馬達轉速(rpmn = Q / q×1000Q：流量(l / min泵或馬達扭矩(N.mT = q × p / 20π液壓所需功率(kwP = Q × p / 612管內流速(m/sv = Q×21.22 / d2d：管內徑(mm管內壓力降(kgf/cm2△P=0.000698×USLQ/d4U：油的黏度(cstS：油的比重L：管的長度(mQ：流量(l/mind：管的內徑(cm非标液压、机电、试验、工控设备开发研制。
液压油缸选型手册
液压油缸选型手册如何选择一个型号匹配价格又适中的油缸，是所有油缸买家关心的事。
作为一个专业生产油缸的厂家，有义务和责任去普及油缸选型指南。
以下结合书本知识以及经验，谈谈如何选择合适的油缸型号，希望对大家有所帮助。
基本概念：1）油缸基本参数缸径D（缸筒内径）、杆径d（活塞杆直径）、行程S、使用压力P，安装方式、安装尺寸。
其中最重要的是缸径、行程、使用压力。
2）F=PS由力的计算公式可知:F=PS（P：压强；S：受压面积—由油缸的缸径、杆径决定）举例：油缸的推力需要达到10吨，即F=10，则P、S有多种组合。
100缸径油缸，使用压力打到14Mpa时可以达到10吨。
80缸径油缸，使用压力打到21Mpa同样可以达到10吨。
第1步：确定系统压力P初选液压工作压力：压力的选择要根据载荷大小（即F）和设备类型而定。
还要考虑执行元件的装配空间、经济条件及元件供应情况等的限制。
在载荷一定的情况下，工作压力低，势必要要加大执行元件的结构尺寸，对某些设备来说，尺寸要受到限制，从材料消耗角度看也不经济；反之，压力选择得太高，对泵、缸、阀等元件的材质、密封、制造精度也要求很高，必然要提高设备成本。
一般来说，对于固定的尺寸不太受限的设备，压力可以选低一些，行走机械重在设备压力要选高一些。
具体选择参考下表。
根据负载选择液压缸的设计压力：根据主机类型选择液压执行器的设计压力：农机机械、小型工程机械10-16液压机、大中型挖掘机、20-32中型机械、起重运输机械25-100地质机械、冶金机械、铁路维护机械第2步：初选缸径D/杆径d选择好设计压力后，即P可知的，负载大小F又是可知的，则用公式得出S受力面积，再根据受力面积计算出油缸的缸径也可以按照以下表格选择按照选择原则：①不要上高压，一般≤21Mpa，原因见P1/8初选液压工作压力，另外参考根据主机类型选择液压执行器的设计压力；②缸径要小，可以降低成本；③缸筒选标准尺寸记住公式：P=4F/ D2；基本单位换算：长度：1毫米=0.1厘米=0.001米重量：1kg=0.001吨=2.020462磅力：1N=0.109716kgf；9.80665N=1kgf压力再选杆径d1)P≤10，d=0.5D2)P=12.5～20 ,d=0.56D3)P>20，d=0.71D第3：选定行程S根据设备或装置系统总体设计的要求，确定安装方式和行程S，具体确定原则如下：（1）行程S=实际最大工作行程Smax+行程富裕量△S；行程富裕△S=行程余量△S1+行程余量△S2+行程余量△S3。
液压油缸速度范围
液压油缸速度范围液压油缸速度范围是指液压油缸在工作时能够承受的速度范围，这个速度范围的大小取决于液压油缸的设计参数、材料强度、工作环境等因素。
在液压技术应用中，液压油缸是一种常见的机械元件，主要用于推拉、升降、挤压、翻转等工作，其速度范围的大小直接影响了其应用效果、稳定性和寿命。
因此，我们需要对液压油缸的速度范围有充分的了解，以确保其能够安全可靠地工作。
液压油缸速度范围的测定方法在液压系统中，液压油缸的速度是由进油流量和缸内有效面积决定的。
一般情况下，液压油缸的速度与进油流量成正比，与缸内有效面积成反比。
因此，我们可以通过控制进油流量或改变液压油缸的缸内有效面积来调节液压油缸的速度。
液压油缸速度的测量可以通过安装速度传感器或测流仪进行，速度传感器可安装在液压油缸上或管路中，直接测量柱塞或活塞的运动速度，获取液压油缸速度数据。
测流仪则可以通过对进油量和缸内有效面积的测量来计算液压油缸的速度。
由于速度传感器和测流仪都需要额外的装置和测控系统支持，因此在一些小型设备中可能并不适用。
液压油缸速度范围的影响因素液压油缸的速度范围取决于多个因素，包括但不限于以下因素：1.液压油缸内部结构和参数：液压油缸的内部结构和参数，如柱塞或活塞的长度、面积、形状等，直接影响了液压油缸体积、重量和耐压能力。
液压油缸的面积越大，则速度范围越小，反之亦然。
2.进油管路管径和阀门流量：液压油缸速度的另一个重要影响因素是进油管路的管径和阀门流量控制。
进油管路的流量控制方式和流速的大小将直接影响液压油缸的速度和动力。
例如，如果进油管路的流量过大，液压油缸在工作时容易产生压力波动，影响到系统的稳定性和寿命。
3.液压油的粘度和密度：液压油的粘度和密度将直接影响液压油缸的速度和效率。
液压油的粘度过大，将增加液压系统的阻力，从而影响系统的速度和效率。
反之，液压油的粘度过小，则会降低液压油缸的承压能力和系统可靠性。
4.液压油缸的材料和强度：液压油缸的材料和强度是决定其速度范围的另一个重要因素。
液压传动与控制__贾铭新_课后习题答案解读
课 后 习 题 解 答2-13. 如图所示，用一倾斜管道输送油液，已知h ＝15m ，p 1＝0.45MPa ，p 2＝0.25MPa ，d ＝10mm ，L ＝20m ，ρ＝900kg/m 3，运动粘度ν＝45×106-m 2/s ，求流量Q 。
解：取截面1-1、2-2取A 点水平面为参考平面，列伯努利方程损h h g v g p h g v g +++=++2222121122p αραρ ①{221121V A V A Q Q === V 1=V 2h=0 h 2=h Re=νvd损h =22222521Re 7521gdvl g v d g v d υλ==} 代入①，得sm v vgd lv g p /2229.001.08.9220104575158.990010)25.045.0(22515p 266221=⨯⨯⨯⨯⨯+=⨯-+=--⨯υρs m v d Q /1075.12229.0)01.0(443522-⨯=⨯⨯==ππ2-14某圆柱形滑阀如图所示，已知阀芯直径d=20mm ，进口油压p 1=9.8MPa ，出口油压p 2=9.5MPa ，油液密度ρ=900kg/m 3，阀口的流量系数C d =0.62，阀口开度x=0.2cm ，求通过阀口的流量。
解：圆柱滑阀当阀口开度较小时，油液流经阀口的流动特性相当于薄壁小孔。
过流面积 a ＝πdx压差 Δp ＝p 1－p 2＝9.8－9.5＝0.3MPa 代入流量公式p aC Q d ∆=ρ2min/10351.3/m 00201.0103.0900202.002.062.0836L s -⨯==⨯⨯⨯⨯⨯⨯=π2-15某一液压泵从一邮箱吸油，吸油管直径d=60mm,流量Q=150L/min,油液的运动粘度s /m 103026-⨯=ν,密度为3/900m kg =ρ,弯头处的局部损失系数为2.01=ξ,吸油口粗滤网上的压力损失Pa 510178.0p ⨯=∆。
rc1014油缸参数
rc1014油缸参数
RC1014油缸参数是指RC1014型号的液压油缸的具体参数和特点。
液压油缸是工程机械中常见的液压执行元件，广泛应用于各种机械设备中，为机械设备提供力量支持和动力驱动。
RC1014油缸参数的了解对于正确选择和使用液压油缸至关重要。
RC1014油缸的工作压力范围通常为0到40MPa，适用于中低压液压系统。
其额定工作压力为20MPa，可以满足大多数机械设备的工作需求。
此外，RC1014油缸的工作温度范围为-20℃到80℃，具有良好的适应性和稳定性。
RC1014油缸的行程范围一般为100mm到1000mm，根据实际需求可以选择不同行程的油缸。
油缸的行程决定了它的工作范围和应用场景，需要根据具体情况进行选择。
RC1014油缸的外形尺寸为100mm×100mm，采用方形结构设计，紧凑而稳定。
油缸的外形尺寸对于机械设备的安装和布局具有重要影响，需要根据实际情况进行合理选择。
RC1014油缸的重量为3kg，属于轻型油缸，适用于一些对重量要求较高的机械设备。
RC1014油缸参数的了解对于正确选择和使用液压油缸至关重要。
通过了解其工作压力范围、工作温度范围、行程范围、外形尺寸和重量等参数，可以更好地应用于机械设备中，提高设备的工作效率和
性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压缸最低稳定速度
【实用版】
目录
1.液压缸的概述
2.液压缸最低稳定速度的定义
3.影响液压缸最低稳定速度的因素
4.提高液压缸最低稳定速度的方法
5.液压缸最低稳定速度在实际应用中的意义
正文
一、液压缸的概述
液压缸是一种将液压能转换为机械能的执行元件，广泛应用于各种工程机械、机床和汽车等行业。
液压缸主要由缸体、活塞、密封件和连接件等组成，通过液压油的压力驱动活塞进行往复运动。
二、液压缸最低稳定速度的定义
液压缸最低稳定速度是指在满足一定负载条件下，液压缸活塞杆能保持稳定运动的最低速度。
这个速度通常用来评价液压缸的性能，影响着整个液压系统的工作效率。
三、影响液压缸最低稳定速度的因素
1.液压油的粘度：液压油的粘度直接影响液压缸的最低稳定速度。
粘度较高的油液在低温下容易凝固，使得液压缸启动速度降低；而在高温下容易稀释，使得液压缸的稳定性变差。
2.液压缸的结构参数：液压缸的结构参数包括缸径、行程、有效工作压力等，这些参数影响着液压缸的输出力和速度。
3.负载情况：液压缸在不同负载情况下，其最低稳定速度也会有所不
同。
负载越大，液压缸的最低稳定速度就越低。
4.环境温度：环境温度对液压油的粘度变化有较大影响，从而影响液压缸的最低稳定速度。
四、提高液压缸最低稳定速度的方法
1.选择合适的液压油：根据液压缸的使用环境和工作条件，选择粘度适中、抗磨性能好的液压油。
2.优化液压缸的结构参数：合理设计液压缸的缸径、行程和有效工作压力等参数，以提高其输出力和速度。
3.采用合适的密封形式：选择摩擦阻力小、密封性能好的密封件，以减小液压缸的启动阻力。
4.提高液压缸的制造和装配精度：减少液压缸的零部件间隙，提高其运动平稳性。
五、液压缸最低稳定速度在实际应用中的意义
液压缸最低稳定速度对于保证液压系统的正常工作和提高工作效率具有重要意义。
