专线电路和典型组网结构1

光纤点对点专线—用户需求特点光纤点对点专线用户需求特点
具有如下特点的用户需求一般选用点到点光纤专线 1，传输带宽高，一般高于10M。 2，距离不太长，一般城区范围内 3，安全有要求，一般用于内网。其他知识：【分类】光纤分多模和单模，多模一般用于短距使用，不长于500M。单模根据收发器和光模块的不同，可以有1Okm，20km甚至80km的规格。如距离更长，则需要光信号放大器中继信号。【带宽】光纤理论上带宽几乎是无限的，但受制与终端设备，一般也有带宽的限制，通过光电转换的有100M，1000M，直接光纤模块的可以达到1000M，或者10000M。
2M数字电路专线——典型组网应用 2M数字电路专线——典型组网应用数字电路专线——
市水利局视频会议专网
应用服务器群
水利局网络
三层汇聚交换网络三层路由交换机
各县市采用2M SDH专线接入各县市采用专线接入
莲都水利局
其他专线电路
2.5G数字专线电路 1. 2.5G 2. DDN专线电路 3. 帧中继
MSTP专线——定义 MSTP专线——定义专线——
“MSTP专线”业务是指利用多业务传送节点（MSTP）技术，依托运营商SDH 传送网，为客户提供具有灵活调整带宽和以太网接入功能，接入速率在2M 到1000M之间的数据专线业务。
MSTP专线——用户需求特点 MSTP专线——用户需求特点专线——
ADSL互联网接入 ADSL互联网接入——定义互联网接入定义
1. 利用ADSL线路用于接入互联网的业务。
INTERNET
ADSL互联网接入ADSL互联网接入-用户需求特点互联网接入
具有如下特点的用户需求一般选用光纤互联网专线 1,有互联网访问需求。 2，对带宽要求低，一般为2M,4M。 3，没有网站对外服务的需求。 4，对上行带宽要求低。

网络设备及组网方式

1.4 交换机工作原理
A
0260.8c01.1111
MAC 地址表
F0/1: 0260.8c01.1111
F0/2: 0260.8c01.2222
F0/3: 0260.8c01.3333 F0/4: 0260.8c01.4444
F0/1
F0/3
B
0260.8c01.3333
C
0260.8c01.2222
A
B
0260.8c01.1111
F0/1
C
0260.8c01.2222

F0/2
F0/3 F0/4
0260.8c01.3333
D
0260.8c01.4444
主机之间互相发送数据，交换机会学习数据帧的源MAC地址。
1.4 交换机工作原理
A
0260.8c01.1111
C
0260.8c01.2222
MAC地址表
1.4 交换机互联方式
➢级联：通过交换机的普通端口通过普通线缆简单联接起来
➢堆叠: 通过堆叠线缆将交换机的背板连接起来，扩大级联带宽
1.4 交换机转发方式
直通式存储转发式无碎片直通式（更高级的直通式转发）
直通式
直通式（Cut Through）方式在输入端口检测到一个数据包后，只检查其包头，取出目的地址，通过内部的地址表确定相应的输出端口，然后把数据包转发到输出端口．这样就完成了交换。因为它只检查数据包的包头（通常只检查14个字节）。
2. 应用代理型
代理服务器位于客户机与服务器之间，完全阻挡了二者间的数据交流。从客户机来看，代理服务器相当于一台真正的服务器；而从服务器来看，代理服务器又是一台真正的客户机。当客户机需要使用服务器上的数据时，首先将数据请求发给代理服务器，代理服务器再根据这一请求向服务器索取数据，然后再由代理服务器将数据传输给客户机。由于外部系统与内部服务器之间没有直接的数据通道，外部的恶意侵害也就很难伤害到企业内部网络系统。

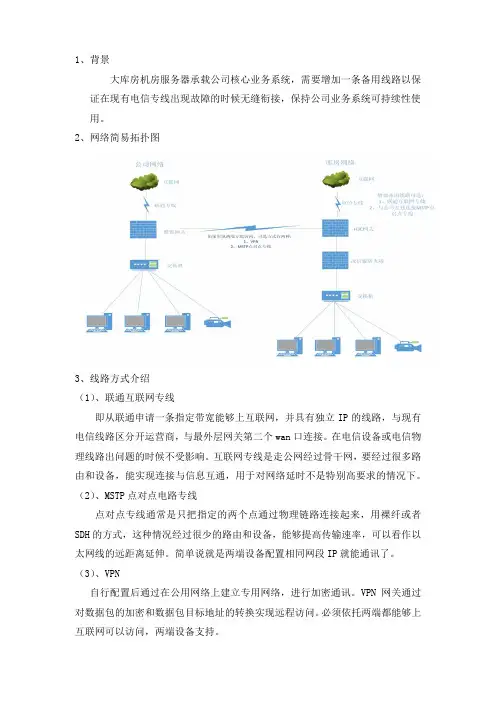

线路组网方案

大库房机房服务器承载公司核心业务系统，需要增加一条备用线路以保证在现有电信专线出现故障的时候无缝衔接，保持公司业务系统可持续性使用。

2、网络简易拓扑图3、线路方式介绍（1）、联通互联网专线即从联通申请一条指定带宽能够上互联网，并具有独立IP的线路，与现有电信线路区分开运营商，与最外层网关第二个wan口连接。

在电信设备或电信物理线路出问题的时候不受影响。

互联网专线是走公网经过骨干网，要经过很多路由和设备，能实现连接与信息互通，用于对网络延时不是特别高要求的情况下。

（2）、MSTP点对点电路专线点对点专线通常是只把指定的两个点通过物理链路连接起来，用裸纤或者SDH的方式，这种情况经过很少的路由和设备，能够提高传输速率，可以看作以太网线的远距离延伸。

简单说就是两端设备配置相同网段IP就能通讯了。

（3）、VPN自行配置后通过在公用网络上建立专用网络，进行加密通讯。

VPN网关通过对数据包的加密和数据包目标地址的转换实现远程访问。

必须依托两端都能够上互联网可以访问，两端设备支持。

数据专线和互联网专线的区别有：（1）、网络访问不同数字电路专线是点对点专线，两点间数据透传，不能上互联网；互联网专线是直接连接互联网。

两者的传输速度都很快。

如果数据专线再外接一条到IP骨干网的线，那就变成互联网专线了。

（2）、作用不同数据专线为客户提供可承载数据、语音及多媒体流，多带宽选择的端到端的国内数字电路连接。

移动互联网专线是专门提供通过移动网络上网的。

5、针对现状建议（1）、从技术角度不考虑价格因素选择数字电路专线（跨区域后价格较高），把公司网络与库房网络打通，公司访问机房服务器等同在一个局域网。

在稳定性、速度方面有绝对优势，对后期有可能进行的视频图像等传输支持最佳。

连接方式：公司端插在交换机，库房端插在最外层网关第二WAN口，并配置公司分配的内网IP。

（2）、考虑价格的话选择互联网专线，可以实现对现有电信线路的备用需求。

公司访问库房网络通过VPN方式，暂无特别高稳定性需求。

专线组网方案

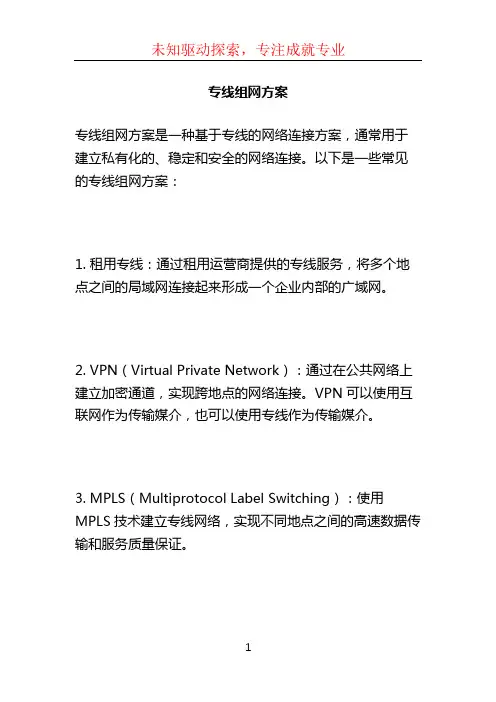

专线组网方案
专线组网方案是一种基于专线的网络连接方案，通常用于建立私有化的、稳定和安全的网络连接。

以下是一些常见的专线组网方案：
1. 租用专线：通过租用运营商提供的专线服务，将多个地点之间的局域网连接起来形成一个企业内部的广域网。

2. VPN（Virtual Private Network）：通过在公共网络上建立加密通道，实现跨地点的网络连接。

VPN可以使用互联网作为传输媒介，也可以使用专线作为传输媒介。

3. MPLS（Multiprotocol Label Switching）：使用MPLS技术建立专线网络，实现不同地点之间的高速数据传输和服务质量保证。

4. SD-WAN（Software Defined Wide Area Network）：利用软件定义网络技术，将不同地点的网络资源进行集中
管理和控制，实现动态的路径选择和网络优化。

5. 光纤专线：使用光纤作为传输介质，传输速率高、抗干
扰能力强，适用于对网络速度和可靠性要求较高的场景。

在选择专线组网方案时，需要考虑网络连接的地点、带宽
需求、安全性要求、成本等因素，并与专业网络服务提供
商进行咨询和合作，以确定最适合企业需求的方案。

专线电路和典型组网结构

应用场景与优势
应用场景
专线电路适用于各种需要高质量数据传输的场景，如金融行业、数据中心、政府机构、大型企业等。
优势
专线电路能够提供稳定、可靠、安全的数据传输服务，保障业务的正常运行。同时，专线电路还可以提供定制化的服务，满足客户的特殊需求。
Part
02
典型组网结构
星型组网结构
总结词
中心节点控制，简单连接
设备安装与调试
按照设计方案安装传输设备、光缆等，并进行设备加电和调试，确保设备正常运行。
配置参数与注意事项
带宽配置
根据用户需求，合理配置专线电路的带宽，确保满足数据传输和业务需求。
维护与监控
建立有效的维护和监控机制，对专线电路的运行状况进行实时监测和预警，确保及时发现和解决问题。
QoS设置
方案设计
根据需求和资源调查结果，设计合理的专线电路方案，包括技术选型、设备配置、路由规划等。
部署步骤与流程
设备采购
根据方案设计，采购所需的传输设备、光缆、接插件等材料。
测试与验收
对部署完成的专线电路进行测试和验收，确保满足设计要求和用户需求。
路由勘察
对选定路由进行实地勘察，了解沿线环境、障碍物、可利用资源等情况。
合理的组网结构设计可以提高专线电路的利用率和可靠性，降低网络故障的风险。
组网结构的选择还需要考虑未来的扩展性和升级能力，以满足未来业务增长的需求。
如何选择合适的组网结构与专线电路
根据业务需求和预算选择
1
合适的组网结构和专线电
路类型，如SDH、OTN、
以太网等。
4
考虑未来的扩展性和升级能力，选择具有良好扩展性和升级能力的组网结构和专线电路。

集团客户专线接入段组网方案

集团客户专线接入段组网方案一．集团专线业务类型现阶段，集团专线业务主要有互联网专线、数据专线、承载叠加业务的专线三大类。

（一）互联网专线：指利用自有承载资源，为集团客户提供专有通道接入中国移动互联网（CMNET），可以提供2M到1000M不同带宽的接入，无需通过认证直接访问互联网。

（二）数据专线：指利用自有承载资源，为集团客户提供集团内部或集团之间的专线互联，构建集团客户专有网络，从而实现集团客户内部或集团之间信息共享，满足集团客户办公、生产管理等需求。

包括，2M、4M、8M、10M、155M、622M等速率传输电路，以及裸光纤。

（三）承载叠加业务的专线1、语音（含IMS）专线：指利用自有承载资源，为集团客户提供专有通道将客户端语音设备接入IP前置机或将客户端语音设备（IAD或IP PBX）接入IMS核心网，满足集团客户业务需求。

2、行业应用专线：包括与MAS（企业信息机）、GPRS等行业应用的专线。

如供电抄表、环境监控、车辆定位等。

二、集团客户等级划分根据集团客户行业属性、企业规模和业务合作情况等方面综合考虑，将集团客户划分为VIP客户、A类客户、B类客户和C类客户四个等级。

三、集团专线接入段定义集团专线接入段是指从客户端至移动业务接入设备（如城域网交换机、行业应用网关等）之间的链路，接入段网络包含链路涉及的光缆、设备、逻辑通道等。

（一）VIP客户1. 数据专线（1）2M-8M数据专线优选方案一：PTN方案，用户中心机房安装PTN汇聚设备，并通过双纤双路由方式接入移动PTN网络，分支机构分别安装PTN接入设备，实现点对点或点对多点的组网。

适用场景：VIP客户低带宽数据专线业务。

慎用场景：无充足PTN资源地市慎用。

备选方案一：MSTP方案，用户中心机房部署MSTP汇聚设备，并通过双纤双路由方式接入移动SDH传输网，分支机构安装MSTP接入设备，实现点对点或点对多点的组网。

适用场景：VIP客户低带宽数据专线业务， PTN方案无法满足的情形，或用户有特定需求。

园区网典型组网架构及案例实践

园区网典型组网架构及案例实践一个典型的园区网组网架构包括以下几个组成部分：1.核心交换设备：核心交换设备是园区网络的主干，承担着所有流量的转发和交换任务。

它通常采用高性能的交换机或路由器，能够支持大容量的数据传输，并提供高可用性和冗余设计，以确保网络的稳定性和可靠性。

2.楼宇交换设备：每个楼宇都需要一个楼宇交换设备，用于连接楼宇内部的局域网和核心交换设备。

楼宇交换设备通常是以太网交换机，可以提供高速的数据传输和多种接口，支持楼宇内部的通信和互联。

3.楼宇布线系统：楼宇布线系统是连接各个楼宇和房间内包括数据、语音、视频等各种信号的传输系统。

它包括了光纤、UTP（双绞线）等传输介质，以及连接和分配信号的配线架、衰减器、连接器等设备。

楼宇布线系统能够提供高质量的信号传输，支持各种网络和通信服务的部署。

4.无线接入设备：园区内的用户需要移动和灵活的接入网络，因此无线接入设备是非常重要的组成部分。

无线接入设备包括无线路由器、无线接入点等，能够提供无线覆盖和接入服务。

5.安全设备：园区网络的安全性是非常重要的，因此安全设备是不可或缺的组成部分。

安全设备包括防火墙、入侵检测和预防系统等，能够对网络进行安全监控和防护。

园区网组网架构的案例实践可以以一些具体的园区为例进行说明。

例如，一些科技园区的园区网组网架构如下：该园区采用三层核心交换设备的架构，核心交换设备连接了园区内的所有楼宇交换设备，并与互联网连接。

每个楼宇都有一个楼宇交换设备，用于连接楼宇内部的通信设备和用户设备。

楼宇交换设备采用双机热备份，以确保网络的高可用性。

楼宇内部的通信设备通过楼宇布线系统连接，由于园区内有大量的数据传输需求，采用了高速的光纤传输介质。

园区内设置了多个无线接入点，提供全园区范围的无线覆盖和接入服务。

园区网络还有一套完善的安全系统，包括防火墙、入侵检测和预防系统等，以确保网络的安全性。

通过这样的园区网组网架构，该科技园区能够实现楼宇间的通信和数据传输，提供共享资源和服务，支持园区内的企业和用户使用各种网络和通信服务，并提升园区的通信和信息化水平。

电信网络结构示意图

电信网络结构示意图
软交换城域网
语音交换数据服务器
光缆
(数据)无源光网络PON
光缆光缆
(语音)
语数
音据
OLT光线路终端
交换端局建设南、人民北等
华为1240等OLT~ONU距离≤20km,
并预留2db富余功率
业务汇聚
铜缆
OLT典型组网方式
电话、AD、ITV主干光缆主干光缆
接入网ODN分离/耦合器1：8
片区光交箱、大楼、小区等1：16
分发下行
尾纤尾纤
电话、AD、ITV
皮线光缆皮线光缆
FTTB光纤到大楼FTTH光纤到户尾纤尾纤
ONU光网络ONU光网络
光纤到楼，网线入户光网络单元(ONU)安装在家庭或企业ONU-1ONU-2
DSL型：双绞线
LAN型：网线网线
电话、AD、ITV电话、AD、ITV

基本组网结构图

基本组网结构图专用APN传输专线网络组网一、基本网络结构图：说明：1、B01、B02、B03、B04为客户内部网的4个路由器，其中B01一般由西安移动提供，根据客户情况，也可能为自备设备。

其中位于陕西移动的A00设备，为GPRS核心网接入路由器，其端司口A00-D（下行）用于连接客户内网，相对应的B01-U（上行）用于连接陕西移动GPRS核心网。

2、假设以下网络环境，客户数据需要经过4个路由器到达应用服务器。

终端设备所获取的IP地址为10.181.182.183，相关的路由器参数如下：A00-D（陕西移动核心网下行）：10.181.95.144B01-U（上行到A00-D）：10.181.95.145 B01-D（下行）：192.168.1.5 B02-U（上行）：192.168.1.155 B02-D（下行）：192.168.2.2B03-U（上行）：192.168.2.122 B03-D（下行）：192.168.3.3B04-U（上行）：192.168.3.133 B04-D（下行）：10.131.39.122 客户的应用服务器地址为10.131.39.2153、其中每个路由器的U端口和D端口，实际为同一台设备。

4、每个路由器的U端口和上级路由器的D端口为同一个网段；每个路由器的D端口和下级路由器的U端口为同一个网段。

这样设置以便于数据正常传输。

二、关于下行路由1、陕西移动GPRS核心网路由器，当收到来自终端数据卡（如来自IP地址10.181.182.183）后，因为默认路由设备，只会将数据通过核心网路由器的客户D端口（A00-D），送到客户内网路由的下联端口B01-D，这样以便于数据传输。

2、需要在B01路由器上设备参数：来源地址为10.181.182.183，目司标地址为10.131.39.215，需要将数据送到B02路由器的U端口（B02-U）。

以此类推，B02、B03、B04路由器，当收到来自上级路由器D口的数据（来源地址为10.181.182.183，目标地址为10.131.39.215），需要将该数据送到下级路由器的D（下行口），直到送到最后一级路由器B04的D口（10.131.39.122），因B04-D与应用服务器为同一网段，帮数据最终会送到服务器10.131.39.215。

常见组网方案

常见组网方案第1篇常见组网方案一、引言随着信息技术的不断发展，网络已经成为企业、机构乃至个人日常生活中不可或缺的部分。

为满足各类用户在组网方面的需求，本文将结合实际情况，制定一份合法合规的常见组网方案，旨在提供高效、稳定、安全的网络环境。

二、方案概述1. 适用范围：本方案适用于企业、机构及个人用户，涉及有线、无线网络接入，内部网络架构及网络安全等方面。

2. 目标：构建稳定、高效、安全的网络环境，满足用户在数据传输、信息共享、业务处理等方面的需求。

3. 遵循原则：合法合规、安全可靠、易于管理、灵活扩展。

三、网络架构1. 接入层：（1）企业/机构用户：采用光纤或铜缆接入，配置高性能交换机，提供有线网络接入。

（2）个人用户：采用无线接入点（AP）覆盖，提供高速无线网络接入。

2. 核心层：（1）采用高性能路由器或三层交换机，实现内外网络的高速互联。

（2）配置防火墙，实现网络安全防护。

3. 汇聚层：（1）采用二层或三层交换机，实现接入层与核心层的互联。

（2）配置网络流量监控设备，实时监测网络运行状况。

4. 边缘层：（1）配置边缘路由器，实现与其他网络或互联网的互联。

（2）配置VPN设备，提供远程接入服务。

四、网络设备选型1. 交换机：选用知名品牌的高性能、可网管交换机，确保网络稳定运行。

2. 路由器：选用高性能、支持多种路由协议的路由器，实现高效路由转发。

3. 防火墙：选用具备高性能、高安全性、易于管理的防火墙设备，保护网络安全。

4. 无线接入点：选用支持高速无线接入、具备安全防护功能的无线接入点。

5. VPN设备：选用支持多种VPN协议、具备高安全性的VPN设备。

五、网络安全1. 防火墙策略：配置防火墙，实现访问控制、入侵检测、内容过滤等功能。

2. VPN加密：采用VPN技术，实现远程接入数据加密，保障数据安全。

3. 无线安全：采用WPA2及以上加密标准，配置无线接入点的安全策略。

4. 安全审计：定期对网络设备、安全设备进行安全审计，发现并整改安全隐患。

政企大客户STN专线开通原则及组网规范

政企大客户STN专线开通原则及组网规范一、STN专线接入原则1、除银行、证券等对承载方式有特殊要求的客户外，其他政企带宽型业务均可采取STN电路承载，实现政企业务的端到端管理。

2、除STN接入方式外，仍保留MSTP、MSAP等现有接入方式，并根据技术发展与客户需求，逐步推动带宽型政企接入方式的演进。

3、政企业务原则上不允许直接接入B设备，须先接入A2设备，A2设备再通过GE或者10GE链路上联B设备。

4、客户侧业务接入点设置A1（A0）设备，可根据光缆和客户情况，灵活选择链型、环型组网，环型组网时，宜上联不同A2设备。

5、每个10GE环中A2设备节点数不超过4个，每台A2设备接入用户数不超过20个。

6、政企和LTE业务可共用B设备，A2及以下接入段应分别成环。

二、典型组网（一）端到端IP RAN承载1、市区城区（1）省级政企客户且带宽大于1G业务开通组网拓扑如下：开通方式：➢客户端设置A2设备，10GE上联至B设备对。

➢业务通过核心节点RAN ER设备至客户中心点A2设备。

（2）一般政企客户业务开通a、业务量大的区域，B设备设置在同一局点拓扑图如下：开通方式：➢在B设备局点和业务、光缆汇聚节点设置A2设备。

➢A2设备环形上联至B设备对。

➢A1（A0）设备环形上联不同A2设备或链状上联A2设备。

b、业务量大区域，B设备设置在不同局点拓扑图如下：开通方式：➢分别在两个B设备局点和业务、光缆汇聚节点设置A2设备（对）。

➢A2设备环形上联至B设备对。

➢A1（A0）设备环形上联不同A2设备或链状上联A2设备。

c、业务量小区域，B设备设置在同一局点拓扑图如下：开通方式：➢在B设备局点设置A2设备。

➢A2设备环形上联至B设备对。

➢A1（A0）设备环形上联不同A2设备或链状上联A2设备。

d、业务量小区域，B设备设置在不同局点拓扑图如下：开通方式：➢分别在两个B设备局点设置A2设备（对）➢A2设备环形上联至B设备对➢A1（A0）设备环形上联不同A2设备或链状上联A2设备2、县城城区政企客户业务拓扑图如下：开通方式：➢县局机房设置2台政企A2设备环形上联至B设备对；➢B设备部署在同一局址，政企A2设备对设置在同一局址；➢B设备对在不同局址，A2设备设置在不同局址，A2对口字型上联至B设备；3、乡镇、农村政企客户业务拓扑图如下：开通方式：➢结合乡镇光缆网、LTE基站建设、机房等因素，在乡镇业务汇聚点设置A2设备，LTE、政企业务通过A2设备汇聚后接入B 设备对。

集团专线接入组网方式及网络拓扑

现阶段集团客户专线接入的组网结构主要为以下几种方式：接入方式运用范围2M协议转换器+传输网（微波）+光纤收发器互联网宽带接入、传输组网专线、跨省专线MSTP＋网络设备互联网宽带接入、传输组网专线、跨省专线PTN＋网络设备互联网宽带接入、传输组网专线、跨省专线PON接入＋网络设备互联网宽带接入、传输组网专线、跨省专线光纤、网线直连（不经过传输）传输组网专线方式1：SDH接入+协转+光纤收发器支持带宽：2M、4M、6M、8M；优点：开通方式简单，覆盖面广，有基站、光缆的的地方均可开通。

缺点：1、带宽受传输设备资源限制；2、不能全程监控。

（目前大部份协转、光纤收发器设备不能统一监控）3、专线所经过的单点设备较多，故障率较高；方式2-1：MSTP＋网络设备支持带宽：支持高达100M的各种带宽；优点：全光纤直达，可提供较高带宽。

缺点：纤芯占用较多；受到现有纤芯资源限制。

用户侧光纤设备不能监控。

方式2-2：PTN＋网络设备支持带宽：支持高达1G的各种带宽；优点：全光纤直达，可提供较高带宽。

缺点：纤芯占用较多；受到现有纤芯资源限制。

用户侧光纤设备不能监控。

方式3：PON接入＋网络设备支持带宽：支持高达100M的各种带宽；优点：可全程监控，故障概率较低。

▪ PON的大容量和长距离传输优势可以节约大量的局端设备、90%以上的汇聚交换机，简化了网络结构，提高了网络性能，节约了局房面积；缺点：仅覆盖城区，投资成本较大。

• 无源光网络（PON）技术是一种点到多点的光纤接入技术，它由局侧的OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

• 所谓“无源”，是指ODN中不含有任何有源电子器件及电子电源，全部由光分路器（Splitter）等无源器件组成，因此其管理维护的成本较低。

PON结构：• OLT－－Optical Line Terminal，光线路终端• ONU－－Optical Network Unit，光网络单元• POS－－Passive Optical Splitter，无源光分路器/耦合器• ODN－－Optical Distribution Networks，光纤分布网。

专线电路和典型组网结构

详细描述
为了确保专线电路的高可用性，需要进行冗余配置。通过部署备份设备和线路，可以在主设备或线路出现故障时，快速切换到备份设备或线路，从而降低业务中断的风险。这种配置可以提高整个网络的稳定性和可靠性，减少因设备或线路故障导致的业务中断问题。
05
专线电路的发展趋势与展望
5G时代的专线电路发展
5G时代的来临为专线电路带来了新的发展机遇，提供了更高的带宽和更低的时延，使得高清视频传输、物联网、智能制造等领域的应用更加广泛。
5G时代的专线电路将更加注重灵活性和可定制性，以满足不同行业和企业的个性化需求。
5G时代的专线电路将与边缘计算、云计算等技术深度融合，形成更加智能化的网络架构。
专线电路与云计算的融合
谢谢观看
点Hale Waihona Puke 点结构总结词简单、直接、高效
详细描述
点对点结构是一种最简单的专线电路组网结构，它由两个端点组成，每个端点都连接到对方的端点。这种结构简单明了，没有中间节点，因此具有高效的数据传输能力。它适用于需要长距离、高带宽连接的场景，如跨城市或跨国的数据传输。
星型结构
总结词
中心节点、辐射状连接
详细描述
专线电路的优势与局限性
优势
高带宽、低延迟、可靠性高、安全性强，可定制化服务，可根据用户需求提供不同的带宽和服务级别。
局限性
成本较高，需要专业的维护和管理，对于一般小型企业或个人用户来说可能难以承受。同时，由于是专用线路，对于多用户共享同一线路的情况可能存在一定的安全隐患。
02
专线电路的组网结构
总结词
自愈、冗余、稳定性
详细描述
环型结构是一种较为复杂的专线电路组网结构，它由多个节点组成一个封闭的环路，每个节点都连接两个相邻的节点。数据在环型结构中按一个方向传输，如果某个节点或线路出现故障，数据可以沿着环路的另一个方向传输，从而实现自愈功能。这种结构具有较高的稳定性和可靠性，适用于对数据传输可靠性要求较高的场景，如金融、证券等行业的核心网络。

集团专线组网方案介绍--数据专线互联网专线

客户端SDH
中兴S200是目前集团接入的最主要设备，体积小、安装方便，端口能力丰富。设备成本约6000元。
端口类型
SDH光接口 E1接口 FE接口
最大备注接入
4 STM-4/STM-1
42
8
-17-
基于SDH+协转的以太网专线接入方式
Z端：芜湖分部 A端：合肥总部
交换机交换机
FE/E1
SDH/MSTP
?客户中心机房使用 CPOS接口的路由器，
汇聚层
运营商使用 SDH/PTN/MSAP设备通过光纤与用户设
接入层
接入层
备互联，专线扩容时，
只需配置传输数据，网点1
网点2
无需新增2M跳线和
转接设备。
CPOS是什么？与SDH互
联的路由器接口，接口速率一般是155M，1个155M可以划分为63个2M子接口。
集团专线组网方式交流数据专线、互联网专线
网络部融合业务支撑中心二〇一二年三月
目录一、数据专线接入方案介绍二、互联网专线接入方案介绍
-2-
数据业务专线常见的应用
办公OA
视频监控
银行业务
电视电话会议
-3-
-3-
数据专线组网示意图
业务类型
长途骨干层
STM/16/4/1 GE/POS/10M/100M
-5-
如何制定专线方案
客户需求
客户业务需求客户设备类型客户网络规模安全级别要求
现网资源
本地网的资源配置后期维护成本
客户未来的扩展性安全性与投资效益兼顾
灵活选用、综合运用各种接入手段，制定合理的方案
-6-
用户端常见的设备接口 -2M接口

CTC系统硬件组网结构

FZk-CTC系统硬件组网结构
卡斯柯信号有限公司
2011年10月15日
目录
• 铁道部文件 • 系统总体结构 • 中心子系统介绍 • 车站子系统介绍 • 网络子系统介绍
- -P2
第一部分铁道部文件
CTC铁道部技术规范文件
• 铁道部科技运函（2004）15号《分散自律调度集中系统（CTC）技术条件（暂行修订稿）》
- - P 12
CTC硬件结构- 中心子系统硬件组成
接口服务器 - 用于处理TDCS/CTC系统的各类接口信息
接口服务器均为双机热备方式。接口服务器通常分为GSM-R接口服务器，RBC接口服务器，TSR接口服务器，与本局客专/既有线TDCS/CTC系统接口服务器，与邻局客专/既有线TDCS/CTC系统接口服务器，与铁道部接口服务器，投影系统接口服务器等。 676号文规定：客专中心及铁路局调度所中心机房接口服务器应如下配置，GSM-R接口服务器，与本局客专/既有线TDCS/CTC系统接口服务器，与邻局客专/既有线TDCS/CTC系统接口服务器，与铁道部接口服务器，投影系统接口服务器各中心配置一套，TSR接口服务器，RBC接口服务器根据实际情况设置。配置要求为： PC服务器，CPU数量≥2路，每路内核数量≥6核，CPU主频≥2.4GHz内存容量≥32G，内存容量上限≥256G 我们选用的型号同通信前置服务器，每台服务器配置2块双口千兆以太网卡。特别的 RBC接口服务器，TSR接口服务器需增加配置STBY双机切换单元。
4 Gigabit PCI Express Dual Port Fibre Channel Adapter；AIX Enterprise
Edition Version 6.1子系统硬件组成
数据库存储系统 --------- 用于数据库的存储介质数据库存储系统需配置双套磁盘阵列。

E1组网结构图

E1组网结构图时间:2011-10-06 18:52来源:作者:1982在线点击: 157次无线路由器ADSL交换机路由器网络技术核心提示：E1组网结构图E1专线常用组网拓扑！非常实用！下面是以上几种拓扑的配置：E1非成帧配置：R1（config）#controllere10/0 //进入E1 0/0接口控制器R1（config-controller）#linecodehdb3//可选配置，E1组网结构图E1专线常用组网拓扑！非常实用！下面是以上几种拓扑的配置：E1非成帧配置：R1（config）#controller e1 0/0//进入E10/0接口控制器R1（config-controller）#linecode hdb3 //可选配置，默认为HDB3(另一种是ami)R1（config-controller）#framing cr4 //可选配置，默认CR4（NO-CR4）R1（config-controller）#channel-group 0 unframed//配置为组0非成帧R1（config-controller）#no shutdownR1（config-controller）#exitR1（config）#interface s0/0:0//进入这个接口（配置E1自动后成的，后面的0表示是组号）R1（config-if）#encapsulation ppp//封装PPP协议R1（config-if）#ip address 200.200.200.1 255.255.255.252R1（config-if）#no shutdownR2（config）#controller e1 1/0R2（config-controller）#linecode hdb3R2（config-controller）#framing cr4R2（config-controller）#channel-group 0 unframedR2（config-controller）#no shutdownR2（config-controller）#exitR2（config）#interface s1/0:0R2（config-if）#encapsulation pppR2（config-if）#ip address 200.200.200.2 255.255.255.252R2（config-if）#no shutdown注：两边组号需一致，通信双方E1接口的帧结构模式必须要一致E1成帧的配置与调测：R1（config）#controller e1 0/0//进入E10/0接口控制器R1（config-controller）#linecode hdb3 //可选配置，默认为HDB3(另一种是ami)R1（config-controller）#framing cr4 //可选配置，默认CR4（NO-CR4）R1（config-controller）#channel-group 1 timeslots 1-31//划分时隙1-31都为组1R1（config-controller）#no shutdownR1（config-controller）#exitR1（config）#interface s0/0:1//进入这个接口（配置E1自动后成的，后面的0表示是组号）R1（config-if）#encapsulation ppp//封装PPP协议R1（config-if）#ip address 200.200.200.5 255.255.255.252R1（config-if）#no shutdownR2（config）#controller e1 1/0R2（config-controller）#linecode hdb3R2（config-controller）#framing cr4R2（config-controller）#channel-group 1 timeslots 1-31R2（config-controller）#no shutdownR2（config-controller）#exitR2（config）#interface s1/0:1R2（config-if）#encapsulation pppR2（config-if）#ip address 200.200.200.6 255.255.255.252R2（config-if）#no shutdownE1成复帧的配置与调测：R1（config）#controller e1 0/0//进入E10/0接口控制器R1（config-controller）#linecode hdb3 //可选配置，默认为HDB3(另一种是ami)R1（config-controller）#framing cr4 //可选配置，默认CR4（NO-CR4）R1（config-controller）#channel-group 2 timeslots 1-15//划分时隙1-15都为组2R1（config-controller）#channel-group 3 timeslots 17-31//划分时隙17-31都为组3(这个组用来连接另外一个路由的E1线号，就是点到多点，E1的多路复用)R1（config-controller）#no shutdownR1（config-controller）#exitR1（config）#interface s0/0:2//进入这个接口（配置E1自动后成的，后面的0表示是组号）R1（config-if）#encapsulation ppp//封装PPP协议R1（config-if）#ip address 200.200.200.9 255.255.255.252R1（config-if）#no shutdownR1（config）#interface s0/0:3//进入这个接口（配置E1自动后成的，后面的0表示是组号）R1（config-if）#encapsulation ppp//封装PPP协议R1（config-if）#ip address 200.200.200.13 255.255.255.252R1（config-if）#no shutdownR2（config）#controller e1 1/0R2（config-controller）#linecode hdb3R2（config-controller）#framing cr4R2（config-controller）#channel-group 2 timeslots 1-15//划分时隙1-15都为组2R2（config-controller）#no shutdownR2（config-controller）#exitR2（config）#interface s1/0:2R2（config-if）#encapsulation pppR2（config-if）#ip address 200.200.200.10 255.255.255.252R2（config-if）#no shutdownE1的多链路捆绑：R1（config）#controller e1 0/0R1（config-controller）#channel-group 0 unframed //配置成非成帧R1（config-controller）#no shutdownR1（config-controller）#exitR1（config）#controller e1 0/1R1（config-controller）#channel-group 0 unframed//配置成非成帧R1（config-controller）#no shutdownR1（config-controller）#exitR1（config）#interface multilink 1//建立多链路逻辑组1R1（config-if）#ip address 200.200.200.17 255.255.255.252R1（config-if）#ppp multilink//PPP多链路R1（config-if）#multilink-group 1//PPP多链路组1R1（config）#interface s0/0:0R1（config-if）#encapsulation ppp//封装PPP协议R1（config-if）#ppp multilink //PPP多链路R1（config-if）#multilink-group 1//PPP多链路组1R1（config-if）#no shutdownR1（config）#interface s0/1:0R1（config-if）#encapsulation pppR1（config-if）#ppp multilinkR1（config-if）#multilink-group 1R1（config-if）#no shutdownR2（config）#controller e1 1/0R2（config-controller）#channel-group 0 unframedR2（config-controller）#no shutdownR2（config-controller）#exitR2（config）#controller e1 1/1R2（config-controller）#channel-group 0 unframedR2（config-controller）#no shutdownR2（config-controller）#exitR2（config）#interface multilink 1R2（config-if）#ip address 200.200.200.18 255.255.255.252R2（config-if）#ppp multilinkR2（config-if）#multilink-group 1R2（config）#interface s1/0:0R2（config-if）#encapsulation pppR2（config-if）#ppp multilinkR2（config-if）#multilink-group 1R2（config-if）#no shutdownR2（config）#interface s1/1:0R2（config-if）#encapsulation pppR2（config-if）#ppp multilinkR2（config-if）#multilink-group 1R2（config-if）#no shutdown调试命令：show controllers e1 0/0show interface s0/0:0测试方法：ping 200.200.200.2 repeat 100 小包测试ping 200.200.200.2 repeat 100 size 1500 满包测试ping 200.200.200.2 repeat 100 size 8100 df-bit大包测试不分片E1模块分类：E1模块：非信道化模块，只支持非成帧CE1模块：支持非成帧、成帧、成复帧CE1PRI模块：支持成帧、成复帧E1/CE1接口的排错总结问题：物理层down，协议层down原因分析：对端设备或接口是否正常工作；连接线缆是否正常；本地设备或接口模块是否正常。
