交换机连接方式详细解说(图)

合集下载

交换机接口及连接(图解)

交换机接口及连接(图解)

全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备,它的接口类型是随着各种局域网和传输介质类型的发展而变化的,分析一下局域网的主要网络类型和传输介质发展过程,我们就不难发现各种交换机接口类型,下面我们就先来介绍目前仍存在的一些交换机接口,注意,因交换机的许多接口与路由器接口完全一样,所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型,它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用,还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型,但是它们却各自采用了不同版本的双绞线类型,如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线,中间的100Base-TX则中以使用所谓的五类、超五类线,当然也可以是六类线。

这些RJ-45接口的外观是完全一样的,如图1左图所示,像一个扁“T”字。

与之相连的是RJ-45水晶头,如图2中,右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机,其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图22、光纤接口图1对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质,当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别,就称之为“100Base-FX”,其中的“F”就是光纤“Fiber”的第一个字母。

不过由于在当时的百兆速率下,与采用传统双绞线介质相比,优势并不明显,况且价格比双绞线贵许多,所以光纤在100Mbps时代产没有得到广泛应用,它主要是从1000Base技术正式实施以来才得以全面应用,因为在这种速率下,虽然也有双绞线介质方案,但性能远不如光纤好,且在连接距离等方面具有非常明显的优势,非常适合城域网和广域网使用。

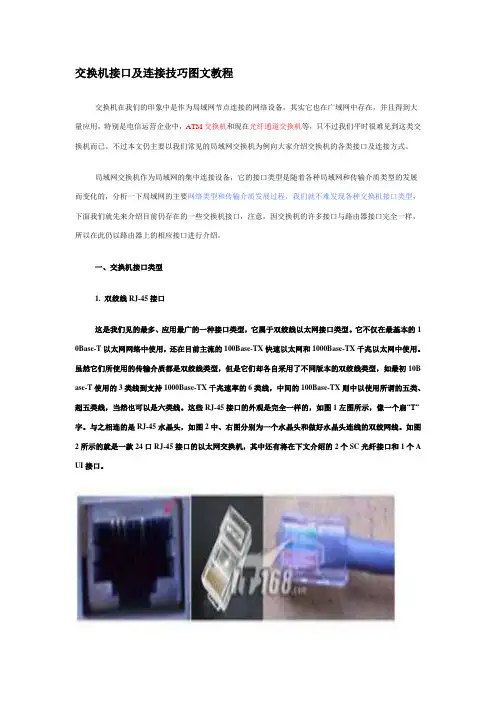

交换机接口及连接技巧图文教程

交换机接口及连接技巧图文教程

交换机接口及连接技巧图文教程交换机在我们的印象中是作为局域网节点连接的网络设备,其实它也在广域网中存在,并且得到大量应用,特别是电信运营企业中,ATM交换机和现在光纤通道交换机等,只不过我们平时很难见到这类交换机而已。

不过本文仍主要以我们常见的局域网交换机为例向大家介绍交换机的各类接口及连接方式。

局域网交换机作为局域网的集中连接设备,它的接口类型是随着各种局域网和传输介质类型的发展而变化的,分析一下局域网的主要网络类型和传输介质发展过程,我们就不难发现各种交换机接口类型,下面我们就先来介绍目前仍存在的一些交换机接口,注意,因交换机的许多接口与路由器接口完全一样,所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1. 双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型,它属于双绞线以太网接口类型。

它不仅在最基本的1 0Base-T以太网网络中使用,还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型,但是它们却各自采用了不同版本的双绞线类型,如最初10B ase-T使用的3类线到支持1000Base-TX千兆速率的6类线,中间的100Base-TX则中以使用所谓的五类、超五类线,当然也可以是六类线。

这些RJ-45接口的外观是完全一样的,如图1左图所示,像一个扁“T”字。

与之相连的是RJ-45水晶头,如图2中、右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机,其中还有将在下文介绍的2个SC光纤接口和1个A UI接口。

图一图二2. 光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质,当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别,就称之为“100Base-FX”,其中的“F”就是光纤“Fiber”的第一个字母。

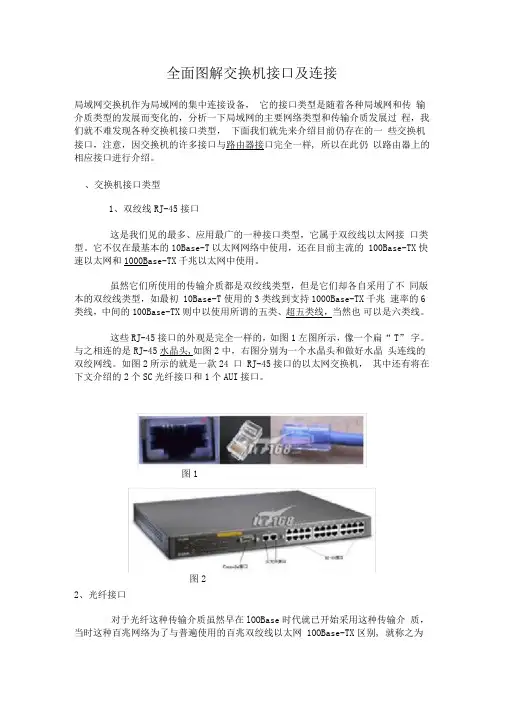

交换机接口与连接(图解)

交换机接口与连接(图解)

全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备,它的接口类型是随着各种局域网和传输介质类型的发展而变化的,分析一下局域网的主要网络类型和传输介质发展过程,我们就不难发现各种交换机接口类型,下面我们就先来介绍目前仍存在的一些交换机接口,注意,因交换机的许多接口与路由器接口完全一样,所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型,它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用,还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型,但是它们却各自采用了不同版本的双绞线类型,如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线,中间的100Base-TX则中以使用所谓的五类、超五类线,当然也可以是六类线。

这些RJ-45接口的外观是完全一样的,如图1左图所示,像一个扁“T”字。

与之相连的是RJ-45水晶头,如图2中,右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机,其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质,当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别,就称之为“100Base-FX”,其中的“F”就是光纤“Fiber”的第一个字母。

不过由于在当时的百兆速率下,与采用传统双绞线介质相比,优势并不明显,况且价格比双绞线贵许多,所以光纤在100Mbps时代产没有得到广泛应用,它主要是从1000Base技术正式实施以来才得以全面应用,因为在这种速率下,虽然也有双绞线介质方案,但性能远不如光纤好,且在连接距离等方面具有非常明显的优势,非常适合城域网和广域网使用。

交换机接口及连接技巧图文教程

交换机接口及连接技巧图文教程

交换机接口及连接技巧图文教程交换机在我们的印象中是作为局域网节点连接的网络设备,其实它也在广域网中存在,并且得到大量应用,特别是电信运营企业中,ATM交换机和现在光纤通道交换机等,只不过我们平时很难见到这类交换机而已。

不过本文仍主要以我们常见的局域网交换机为例向大家介绍交换机的各类接口及连接方式。

局域网交换机作为局域网的集中连接设备,它的接口类型是随着各种局域网和传输介质类型的发展而变化的,分析一下局域网的主要网络类型和传输介质发展过程,我们就不难发现各种交换机接口类型,下面我们就先来介绍目前仍存在的一些交换机接口,注意,因交换机的许多接口与路由器接口完全一样,所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1. 双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型,它属于双绞线以太网接口类型。

它不仅在最基本的1 0Base-T以太网网络中使用,还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型,但是它们却各自采用了不同版本的双绞线类型,如最初10B ase-T使用的3类线到支持1000Base-TX千兆速率的6类线,中间的100Base-TX则中以使用所谓的五类、超五类线,当然也可以是六类线。

这些RJ-45接口的外观是完全一样的,如图1左图所示,像一个扁“T”字。

与之相连的是RJ-45水晶头,如图2中、右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机,其中还有将在下文介绍的2个SC光纤接口和1个A UI接口。

图一图二2. 光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质,当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别,就称之为“100Base-FX”,其中的“F”就是光纤“Fiber”的第一个字母。

机房交换机接线图课件

机房交换机接线图课件
机房交换机接线图课件
目录
• 机房交换机概述 • 机房交换机接线图基础知识 • 机房交换机接线图详解 • 机房交换机接线图实战案例 • 机房交换机接线图常见问题及解决方案 • 机房交换机接线图优化建议与展望
01
机房交换机概述
机房交换机的定义
定义
机房交换机是一种网络设备,用 于连接计算机和其他网络设备, 以实现数据传输和通信。
问题三:交换机配置混乱,无法管理
总结词
设备管理混乱
详细描述
交换机配置混乱可能是由于配置错误、未及时备份配置文件或未正确设置管理 权限等原因导致的。需要检查交换机的配置文件和权限设置,同时定期备份配 置文件,避免因配置错误导致的问题。
06
机房交换机接线图优化建 议与展望
优化建议:定期检查与维护
定期检查
制作接线图的工具与步骤
• 制作工具:制作接线图常用的工具包括AutoCAD、Visio、 EdrawMax等绘图软件。
制作接线图的工具与步骤
制作步骤
1. 确定电路元件及连接关系:首先需要明确电路中的所有元件及其连接 关系。
2. 选择合适的绘图软件:根据个人习惯和需要,选择合适的绘图软件。
制作接线图的工具与步骤
对机房交换机接线图进行 定期检查,以确保所有设 备都处于良好的运行状态 。
预防性维护
对机房交换机进行定期的 预防性维护,包括清洁、 除尘、紧固等,以延长其 使用寿命。
故障排查
当出现故障时,及时进行 排查,找出故障原因并修 复,确保交换机的正常运 行。
展合与虚拟化
随着技术的不断发展,未来机房交换机将 更加快速和高效,以满足不断增长的数据 需求。
融合多种协议和功能,实现更灵活的网络 架构;同时,虚拟化技术的进一步发展也 将为机房交换机带来更多的可能性。

交换机接口及连接(图解)

交换机接口及连接(图解)

全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备,它的接口类型是随着各种局域网和传输介质类型的发展而变化的,分析一下局域网的主要网络类型和传输介质发展过程,我们就不难发现各种交换机接口类型,下面我们就先来介绍目前仍存在的一些交换机接口,注意,因交换机的许多接口与路由器接口完全一样, 所以在此仍以路由器上的相应接口进行介绍。

、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型,它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用,还在目前主流的 100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型,但是它们却各自采用了不同版本的双绞线类型,如最初 10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线,中间的100Base-TX则中以使用所谓的五类、超五类线,当然也可以是六类线。

这些RJ-45接口的外观是完全一样的,如图1左图所示,像一个扁“ T” 字。

与之相连的是RJ-45水晶头,如图2中,右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24 口 RJ-45接口的以太网交换机,其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图1图22、光纤接口对于光纤这种传输介质虽然早在lOOBase时代就已开始采用这种传输介质,当时这种百兆网络为了与普遍使用的百兆双绞线以太网 1OOBase-TX区别, 就称之为“ 1OOBase-FX',其中的“ F”就是光纤“ Fiber ”的第一个字母。

不过由于在当时的百兆速率下,与采用传统双绞线介质相比,优势并不明显,况且价格比双绞线贵许多,所以光纤在100Mbps时代产没有得到广泛应用, 它主要是从lOOOBase技术正式实施以来才得以全面应用,因为在这种速率下,虽然也有双绞线介质方案,但性能远不如光纤好,且在连接距离等方面具有非常明显的优势,非常适合城域网和广域网使用。

交换机的连接方式详解(图)

交换机的连接方式详解(图)
2、交换机堆叠
???此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。交换机的堆叠是扩展端口最快捷、最便利的方式,同时堆叠后的带宽是单一交换机端口速率的几十倍。但是,并不是所有的交换机都支持堆叠的,这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
交换机是一种最为基础的网络连接设备。它一般都不需要任何软件配置即可使用的一种纯硬件式设备;单个交换机与网络的连接,相信读者朋友们已经能够掌握。本文结合图例,主要介绍多台交换机在网络中同时使用时的连接问题。
???多台交换机的连接方式无外乎两种:级联跟堆叠。下面针对这两种连接方式,分别介绍实现原理及详细的连接过程。
图1
???使用Uplink端口级联
???在所有交换机端口中,都会在旁边包含一个Uplink端口,如图2所示。此端口是专门为上行连接提供
的,只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意,并不是Uplink端口的相互连接)。
图2???其连接示意如图3所示。 Nhomakorabea图3
???1、交换机级联
???这是最常用的一种多台交换机连接方式,它通过交换机上的级联口(UpLink)进行连接。需要注意的是交换机不能无限制级联,超过一定数量的交换机进行级联,最终会引起广播风暴,导致网络性能严重下降。级联又分为以下两种:
???使用普通端口级联
???所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。需要注意的是,这时所用的连接双绞线要用反线,即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。其连接示意如图1所示。
???总结:
???综合以上两种方式来看,交换机的级联方式实现简单,只需一根普通的双绞线即可,节约成本而且基本不受距离的限制;而堆叠方式投资相对较大,且只能在很短的距离内连接,实现起来比较困难。

交换机接口及连接(图解)

交换机接口及连接(图解)

全面图解交‎换机接口及‎连接局域网交换‎机作为局域‎网的集中连‎接设备,它的接口类‎型是随着各‎种局域网和‎传输介质类‎型的发展而‎变化的,分析一下局‎域网的主要‎网络类型和‎传输介质发‎展过程,我们就不难‎发现各种交‎换机接口类‎型,下面我们就‎先来介绍目‎前仍存在的‎一些交换机‎接口,注意,因交换机的‎许多接口与‎路由器接口完全一‎样,所以在此仍‎以路由器上‎的相应接口‎进行介绍。

一、交换机接口‎类型1、双绞线RJ‎-45接口这是我们见‎的最多、应用最广的‎一种接口类‎型,它属于双绞‎线以太网接‎口类型。

它不仅在最‎基本的10‎B ase-T以太网网‎络中使用,还在目前主‎流的100Base-TX快速以‎太网和1000B‎a se-TX千兆以‎太网中使用‎。

虽然它们所‎使用的传输‎介质都是双‎绞线类型,但是它们却‎各自采用了‎不同版本的‎双绞线类型‎,如最初10‎B ase-T使用的3‎类线到支持‎1000Base-TX千兆速‎率的6类线‎,中间的10‎0Base‎-TX则中以‎使用所谓的‎五类、超五类线,当然也可以‎是六类线。

这些RJ-45接口的‎外观是完全‎一样的,如图1左图‎所示,像一个扁“T”字。

与之相连的‎是R J-45水晶头,如图2中,右图分别为‎一个水晶头‎和做好水晶‎头连线的双‎绞网线。

如图2所示‎的就是一款‎24口RJ‎-45接口的‎以太网交换‎机,其中还有将‎在下文介绍‎的2个SC‎光纤接口和‎1个AUI‎接口。

图1图22、光纤接口对于光纤这‎种传输介质‎虽然早在100Base时‎代就已开始‎采用这种传‎输介质,当时这种百‎兆网络为了与普遍‎使用的百兆‎双绞线以太‎网100B‎a se-TX区别,就称之为“100Ba‎s e-FX”,其中的“F”就是光纤“Fiber‎”的第一个字‎母。

不过由于在‎当时的百兆‎速率下,与采用传统‎双绞线介质‎相比,优势并不明‎显,况且价格比‎双绞线贵许‎多,所以光纤在‎100Mb‎p s时代产‎没有得到广‎泛应用,它主要是从‎1000B‎a se技术‎正式实施以‎来才得以全‎面应用,因为在这种‎速率下,虽然也有双‎绞线介质方‎案,但性能远不‎如光纤好,且在连接距‎离等方面具‎有非常明显‎的优势,非常适合城‎域网和广域‎网使用。

MS20系列交换机电源接线示意图

MS20系列交换机电源接线示意图

MS20系列交换机电源接线示意图
如何接交换机的电源线是一个很值的关注的问题。

为了让用户能正确进行操作现把接线的注意事项说明如下:
交换机的电源接线面板如下图所示:
其中有两个电源输入端子,可提供两路电源对交换机进行供电。

但只要接一路电源端子交换机就可以正常工作,两个端子的接线操作一致。

在每个电源端子上都有数字标识:1,2,3,4四个数字,每个位置均有一外电源线固定端。

1标识的固定端接“+”24V DC电源线,2标识的固定端接“-”或“0”直流电源线,3和4标识的固定端接继电信号输出设备(一般不用接)。

注意事项:
1.接线时一定要按上面的要求进行正确连接(1接“+”,2接“-”);
2.给交换机供电的电源一定要稳定可靠,以保证交换机正常工作。

交换机连接拓扑图如下

交换机连接拓扑图如下

交换机连接拓扑图如下:步骤:一、两台三层交换机上创建vlan:Sw0#conf tSw0(configure)#vlan 10Sw0(configure-vlan)#exitSw0(configure)#vlan 11Sw0(configure-vlan)#exit二、在Sw0交换机上将端口fa0/1-2加入到vlan10中,端口fa0/3加入到vlan 11中Sw0(configure)#int range fa0/1-2Sw0(configure-if-range)#switchport access vlan 10Sw0(configure-if-range)#exitSw0(configure)#int fa0/3Sw0(configure-if)# switchport access vlan 11Sw0(configure)#exit三、在Sw1交换机上将fa0/1-2号端口加入到vlan 10中,将fa0/3号端口加到vlan 100中Sw1#conf tSw1(configure)#int range fa0/1-2Sw1(configure-if-range)#switchport access vlan 10Sw1(configure-if-range)#exitSw1(configure)#int fa0/3Sw1(configure-if)#switchport access vlan 100Sw1(configure-if)#exit四、在Sw0和Sw1交换机上为每个vlan 配置虚拟ip地址Sw0#conf tSw0(configure)#int vlan 10Sw0(configure-if-vlan)#ip address 192.168.10.253 255.255.255.0Sw0(configure-if-vlan)#no shutdownSw0(configure-if-vlan)#exitSw0(configure)#int vlan 11Sw0(configure-if-vlan)#ip addresss 192.168.11.254 255.255.255.0Sw0(configure-if-vlan)#no shutdownSw0(configure-if-vlan)#exitSw1#conf tSw1(configure)#int vlan 10Sw1(configure-if-vlan)#ip address 192.168.10.254 255.255.255.0Sw1(configure-if-vlan)#no shutdownSw1(configure-if-vlan)#exitSw1(configure)#int vlan 100Sw1(configure-if-vlan)#ip address 192.168.100.254 255.255.255.0Sw1(configure-if-vlan)#no shutdownSw1(configure-if-vlan)#exit五、将Sw0和Sw1交换机相连的fa0/1-2口进行聚合Sw0#conf tSw0(configure)#int range fa0/1-2Sw0(configure-if-range)#channel-group 1 mode desirableSw0(configure-if-range)#exitSw1#conf tSw1(configure)#int range fa0/1-2Sw1(configure-if-range)#channel-gropu 1 mode desirableSw1(configure-if-range)#exit【可选做】// 六、在Sw0和Sw1交换机上将聚合端口设置为trunk口Sw0#conf tSw0(configure)#int port-channel 1Sw0(configure-if)#switchport mode trunkSw0(configure-if)#switchport trunk native vlan 10Sw0(configure-if)#exitSw1#conf tSw1(configure)#int port-channel 1Sw1(configure-if)#switchport mode trunkSw1(configure-if)#switchport trunk native vlan 10Sw1(configure-if)#exit//七、在Sw0和Sw1交换机上设置默认路由(当然你也可以设置能实现路由功能的协议)Sw0#conf tSw0(configure)#ip route 0.0.0.0 0.0.0.0 192.168.10.254Sw0(configure)#exitSw1#conf tSw1(configure)#ip route 0.0.0.0 0.0.0.0 192.168.10.253Sw1(configure)#exit八、测试在PC0客户端设置其ip地址为:192.168.11.1,子网掩码为:255.255.255.0,网关地址为:192.168.11.254在PC1客户端设置其ip地址:192.168.100.1,子网掩码为:255.255.255.0,网关地址为:192.168.100.254利用PC0客户端去ping PC1客户端的ip,检查是否能够ping 即可!!!*[注意]:在对Sw0和Sw1交换机上进行端口聚合后,如果没有设置聚合端口为trunk时,交换机两边是不能够被ping 通的。

电话交换机接线图及安装接线示意图

电话交换机接线图及安装接线示意图

电话交换机接线图及安装接线示意图目前,国内程控交换机用户接口输出采用三种接口,一是分机板端口采用RJ11(小型)电话口,二是采用25针插座,2002年以前老式接口均采用,(像打印机插座一样);三是现在最流行的是用RJ45网络接口方式。

重庆交换机网为用户或销售商提供电话交换机接口(背面)接线分布图及分机板端口接法。

本接线主要是以申瓯电话交换机为主介绍,也适用于其它国产程控交换机,如:浙江瓯联,浙江亿泰,上海中联,上海华亨,上海沪光,上海普天(520厂),山东华光,上海嘉信,上海盖地,上海索泰等等集团电话交换机。

一、小型电话交换机采用RJ11水晶头,这种最为简单,标明了RJ11分机及外线端口,国内如佛山产的电话交换机、广东产的程控交换机及TCL王牌都采用此接口,RJ11水晶头只要中间两芯。

(略)二、程控电话交换机采用25针插座输出,接法详见如示意图。

(国产电话交换机用电脑25针各厂家接法相同<如上海产的,温州产的等)此机型安装接线说明:9针插座为中继板(TRK)端口,25针插座为用户分机板(EXT)端口;每个9针插座可以接入4条中继线,每个25针插座可以接出8门分机线;用户分机板(EXT)端口排序是在“交换机背面”数,从“右”往“左”数第一块是第1号用户分机板(总机在此板的第一对线为8000总机)。

从“右”往“左”数第二块是第2号用户分机板,依次类推。

三、程控电话交换机采用RJ45网络接口输出,为最新电话交换机接口方式,接法详见如示意图图。

(凡是国内电话交换机用RJ45各厂家接法相同)此机型安装接线说明:每个RJ45插座可以接入4门分机线;一块用户板有两个RJ 45插座共8门分机线;用户中继板(标有TRK)端口;用户分机板(标有EXT)端口排序是在“交换机背面”数,标有EXT从“右”往“左”数第一块是上面为第1号用户分机端口(总机在此板的第一对线为8000总机),下面为第2号用户分机端口。

从“右”往“左”数第二块是第2号用户分机板,上面为第3号用户分机端口,下面为第4号用户分机端口,依次类推。

交换机的三种连接方式:级联、堆叠和集群

交换机的三种连接方式:级联、堆叠和集群

交换机的三种连接方式:级联、堆叠和集群交换机的连接方式大家应该都知道,一共有三种,分别是:级联、堆叠和集群。

交换机的级联技术一般用来实现多台交换机之间的互相连接;堆叠技术用来将多台交换机组成一个单元,从而提高更大的端口密度和更高的性能;集群技术用来将相互连接的多台交换机作为一个逻辑设备进行管理,从而降低网络管理成本,简化管理操作。

1. 级联级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。

根据需要,多台交换机可以以多种方式进行级联。

在较大的局域网例如校园网中,多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。

级联结构示意图城域网是交换机级联的极好例子。

目前各地电信部门已经建好了许多市地级的宽带IP城域网。

这些大款城域网自上向下一般分为3个层次:核心层、汇聚层、接入层。

核心层一般采用千兆以太网技术、汇聚层采用1000M/100M 以太网技术,接入层采用100M/10M 以太网技术,所谓 "千兆到大楼,百兆到楼层,十兆到桌面 " 。

这种结构的宽带城域网实际上就是由各层次的许多台交换机级联而成的。

核心交换机(或路由器)下连若干台汇聚交换机,汇聚交换机下联若干台小区中心交换机,小区中心交换机下连若干台楼宇交换机,楼宇交换机下连若干台楼层(或单元)交换机(或集线器)。

交换机一般是通过普通用户端口进行级联,有些交换机则提供了专门的级联端口。

这两种端口的区别仅仅在于普通端口符合MDI 标准,而级联端口 ( 或称上行口 ) 符合 MDIX标准。

由此导致了两种方式下接线方式不同:当两台交换机都通过普通端口级联时,端口间电缆采用直通电缆(Straight Throurh Cable) ;当且仅当中一台通过级联端口时,采用交叉电缆(Crossover Cable) 。

为了方便进行级联,某些交换机上提供了一个两用端口(MDI 或MDIX),可以通过开关或管理软件将其设置为MDI(MDI是正常的UTP或STP连接)或 MDIX(连接器的发送和接收对是在内部反接的,这就使得不同的设备(如集线器-集线器或集电器-交换机),可以利用常规的UTP或STP电缆实现背靠背的级联)方式。

交换机接口及连接(图解)

交换机接口及连接(图解)

全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备,它的接口类型是随着各种局域网和传输介质类型的发展而变化的,分析一下局域网的主要网络类型和传输介质发展过程,我们就不难发现各种交换机接口类型,下面我们就先来介绍目前仍存在的一些交换机接口,注意,因交换机的许多接口与路由器接口完全一样,所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型,它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用,还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型,但是它们却各自采用了不同版本的双绞线类型,如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线,中间的100Base-TX则中以使用所谓的五类、超五类线,当然也可以是六类线。

这些RJ-45接口的外观是完全一样的,如图1左图所示,像一个扁“T”字。

与之相连的是RJ-45水晶头,如图2中,右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机,其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图22、光纤接口图1对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质,当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别,就称之为“100Base-FX”,其中的“F”就是光纤“Fiber”的第一个字母。

不过由于在当时的百兆速率下,与采用传统双绞线介质相比,优势并不明显,况且价格比双绞线贵许多,所以光纤在100Mbps时代产没有得到广泛应用,它主要是从1000Base技术正式实施以来才得以全面应用,因为在这种速率下,虽然也有双绞线介质方案,但性能远不如光纤好,且在连接距离等方面具有非常明显的优势,非常适合城域网和广域网使用。

交换机接口及连接(图解)

交换机接口及连接(图解)

全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备,它的接口类型是随着各种局域网和传输介质类型的发展而变化的,分析一下局域网的主要网络类型和传输介质发展过程,我们就不难发现各种交换机接口类型,下面我们就先来介绍目前仍存在的一些交换机接口,注意,因交换机的许多接口与路由器接口完全一样,所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型,它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用,还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型,但是它们却各自采用了不同版本的双绞线类型,如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线,中间的100Base-TX则中以使用所谓的五类、超五类线,当然也可以是六类线。

这些RJ-45接口的外观是完全一样的,如图1左图所示,像一个扁“T”字。

与之相连的是RJ-45水晶头,如图2中,右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机,其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质,当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别,就称之为“100Base-FX”,其中的“F”就是光纤“Fiber”的第一个字母。

不过由于在当时的百兆速率下,与采用传统双绞线介质相比,优势并不明显,况且价格比双绞线贵许多,所以光纤在100Mbps时代产没有得到广泛应用,它主要是从1000Base技术正式实施以来才得以全面应用,因为在这种速率下,虽然也有双绞线介质方案,但性能远不如光纤好,且在连接距离等方面具有非常明显的优势,非常适合城域网和广域网使用。

交换机接口及连接(图解)

交换机接口及连接(图解)

全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备,它的接口类型是随着各种局域网和传输介质类型的发展而变化的,分析一下局域网的主要网络类型和传输介质发展过程,我们就不难发现各种交换机接口类型,下面我们就先来介绍目前仍存在的一些交换机接口,注意,因交换机的许多接口与路由器接口完全一样,所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型,它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用,还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型,但是它们却各自采用了不同版本的双绞线类型,如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线,中间的100Base-TX则中以使用所谓的五类、超五类线,当然也可以是六类线。

这些RJ-45接口的外观是完全一样的,如图1左图所示,像一个扁“T”字。

与之相连的是RJ-45水晶头,如图2中,右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机,其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质,当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别,就称之为“100Base-FX”,其中的“F”就是光纤“Fiber”的第一个字母。

不过由于在当时的百兆速率下,与采用传统双绞线介质相比,优势并不明显,况且价格比双绞线贵许多,所以光纤在100Mbps时代产没有得到广泛应用,它主要是从1000Base技术正式实施以来才得以全面应用,因为在这种速率下,虽然也有双绞线介质方案,但性能远不如光纤好,且在连接距离等方面具有非常明显的优势,非常适合城域网和广域网使用。

MS20系列交换机电源接线示意图

MS20系列交换机电源接线示意图

MS20系列交换机电源接线示意图
如何接交换机的电源线是一个很值的关注的问题。

为了让用户能正确进行操作现把接线的注意事项说明如下:
交换机的电源接线面板如下图所示:
其中有两个电源输入端子,可提供两路电源对交换机进行供电。

但只要接一路电源端子交换机就可以正常工作,两个端子的接线操作一致。

在每个电源端子上都有数字标识:1,2,3,4四个数字,每个位置均有一外电源线固定端。

1标识的固定端接“+”24V DC电源线,2标识的固定端接“-”或“0”直流电源线,3和4标识的固定端接继电信号输出设备(一般不用接)。

注意事项:
1.接线时一定要按上面的要求进行正确连接(1接“+”,2接“-”);
2.给交换机供电的电源一定要稳定可靠,以保证交换机正常工作。

交换机分布及端口连接图示

交换机分布及端口连接图示

主机房交换机柜
图书馆堆叠1UP---2Down
2UP---3Down
3UP---1Down
实验楼(一)Gi 0/49 Trunk 核心Gi 1/6
实验楼(二)Gi 0/49 Trunk 核心Gi 1/7
实验楼(三)Gi 0/49 Trunk 核心Gi 1/8
实验楼(四)Gi 0/25 Trunk 核心Gi 1/13
图书馆(一)Gi 1/0/25 Trunk 核心Gi 1/5
设备名称:锐捷交换机型号:RG-2628G-E 楼栋名称:图书馆
序号:1
设备名称:锐捷交换机型号:RG-2628G-E 楼栋名称:图书馆
序号:2
设备名称:锐捷交换机型号:RG-2628G-E 楼栋名称:图书馆
序号:3
设备名称:锐捷交换机型号:RG-2652G-E 楼栋名称:科技实验楼序号:1
设备名称:锐捷交换机型号:RG-2652G-E 楼栋名称:科技实验楼序号:2
设备名称:锐捷交换机型号:RG-2652G-E 楼栋名称:科技实验楼
设备名称:锐捷交换机型号:RG-2628G-E 楼栋名称:科技实验楼序号:4。

交换机接口及连接(图解)

交换机接口及连接(图解)

全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备,它的接口类型是随着各种局域网和传输介质类型的发展而变化的,分析一下局域网的主要网络类型和传输介质发展过程,我们就不难发现各种交换机接口类型,下面我们就先来介绍目前仍存在的一些交换机接口,注意,因交换机的许多接口与路由器接口完全一样,所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型,它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用,还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型,但是它们却各自采用了不同版本的双绞线类型,如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线,中间的100Base-TX则中以使用所谓的五类、超五类线,当然也可以是六类线。

这些RJ-45接口的外观是完全一样的,如图1左图所示,像一个扁“T”字。

与之相连的是RJ-45水晶头,如图2中,右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机,其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质,当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别,就称之为“100Base-FX”,其中的“F”就是光纤“Fiber”的第一个字母。

不过由于在当时的百兆速率下,与采用传统双绞线介质相比,优势并不明显,况且价格比双绞线贵许多,所以光纤在100Mbps时代产没有得到广泛应用,它主要是从1000Base技术正式实施以来才得以全面应用,因为在这种速率下,虽然也有双绞线介质方案,但性能远不如光纤好,且在连接距离等方面具有非常明显的优势,非常适合城域网和广域网使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

交换机连接方式详细解说(图)
综合以下两种方式来看,交换机的级联方式实现简单,只需一根普通的双绞线即可,节约成本而且基本不受距离的限制;而堆叠方式投资相对较大,且只能在很短的距离内连接,实现起来比较困难。

但也要认识到,堆叠方式比级联方式具有更好的性能,信号不易衰竭,且通过堆叠方式,可以集中管理多台交换机,大大减化了管理工作量;如果实在需要采用级联,也最好选用Uplink端口的连接方式。

因为这可以在最大程度上保证信号强度,如果是普通端口之间的连接,必定会使网络信号严重受损。

好了,通过下面的介绍,相信大家一定能找到适合自己的连接方式,赶紧动手吧!
1、交换机级联
这是最常用的一种多台交换机连接方式,它通过交换机上的级联口(UpLink)进行连接。

需要注意的是交换机不能无限制级联,超过一定数量的交换机进行级联,最终会引起广播风暴,导致网络性能严重下降。

级联又分为以下两种:
使用普通端口级联
所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。

需要注意的是,这时所用的连接双绞线要用反线,即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。

其连接示意如图1所示。

图1
使用Uplink端口级联
在所有交换机端口中,都会在旁边包含一个Uplink端口,如图2所示。

此端口是专门为上行连接提供
的,只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意,并不是Uplink端口的相互连接)。

图2
其连接示意如图3所示。

图3
2、交换机堆叠
此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。

交换机的堆叠是扩展端口最快捷、最便利的方式,同时堆叠后的带宽是单一交换机端口速率的几十倍。

但是,并不是所有的交换机都支持堆叠的,这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。

它主要通过厂家提供的一条专用连接电缆,从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。

堆叠中的所有交换机可视为一个整体的交换机来进行管理。

提示:采用堆叠方式的交换机要受到种类和相互距离的限制。

首先实现堆叠的交换机必须是支持堆叠的;另外由于厂家提供的堆叠连接电缆一般都在1M左右,故只能在很近的距离内使用堆叠功能。

相关文档
最新文档
