管径的含义区别及对照表

合集下载

各种常用管道管径的表示方法及对照表

各种常用管道管径的表示方法及对照表

各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表,请大家转发、收藏,以备不时之需!一、De、DN、D、d、Φ的含义一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径,是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意:这既不是外径也不是内径。

水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50);2、De主要是指管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径x 壁厚的形式,例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);5、φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。

如φ25 x 3,表示外径25mm,壁厚为3mm的管材。

对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

例如φ108 x 4,φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了。

二、管径的表达方式1、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50);在涉及壁厚的情况下也可以使用De来标注;拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径x 壁厚表示(如De108 x 4、De159 x 4.5等);对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

管径Dn、De、D、d、Φ解释

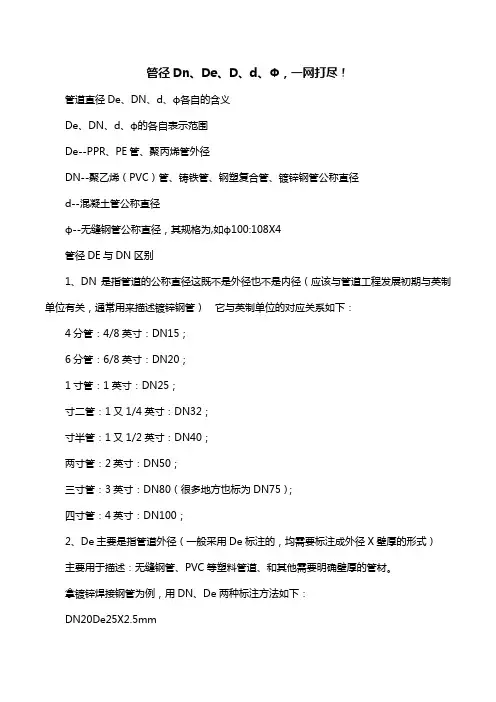

管径Dn、De、D、d、Φ解释

管径Dn、De、D、d、Φ,一网打尽!管道直径De、DN、d、ф各自的含义De、DN、d、ф的各自表示范围De--PPR、PE管、聚丙烯管外径DN--聚乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径d--混凝土管公称直径ф--无缝钢管公称直径,其规格为,如ф100:108X4管径DE与DN区别1、DN是指管道的公称直径这既不是外径也不是内径(应该与管道工程发展初期与英制单位有关,通常用来描述镀锌钢管)它与英制单位的对应关系如下:4分管:4/8英寸:DN15;6分管:6/8英寸:DN20;1寸管:1英寸:DN25;寸二管:1又1/4英寸:DN32;寸半管:1又1/2英寸:DN40;两寸管:2英寸:DN50;三寸管:3英寸:DN80(很多地方也标为DN75);四寸管:4英寸:DN100;2、De主要是指管道外径(一般采用De标注的,均需要标注成外径X壁厚的形式)主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20De25X2.5mmDN25De32X3mmDN32De40X4mmDN40De50X4mm我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN。

别外据在现场的实践经验:a、两种管道材料的连接方式不外乎:丝扣连接及法兰连接。

b、镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。

c、如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。

DN、De、Dg的区别DNNominaldiameterDeexternaldiameterDgdiametergong(汉语拼音公的声母)这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了a、各种管子的不同标注方法:1、水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示(如DN15、DN50);2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径D壁厚表示(如D1084、D1594.5等);3、钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d 表示(如d230、d380等);4、塑料管材,管径宜按产品标准的方法表示;5、当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

各种管径含义

各种管径含义

a管道直径De、DN、d、ф各自的含义(给排水施工图)De、DN、d、ф的各自表示范围De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径,其规格为,如ф100:108 X 4管径DE与DN区别1、DN是指管道的公称直径——这既不是外径也不是内径(应该与管道工程发展初期与英制单位有关,通常用来描述镀锌钢管)它与英制单位的对应关系如下:4分管:4/8英寸:DN15;6分管:6/8英寸:DN20;1寸管:1英寸:DN25;寸二管:1又1/4英寸:DN32;寸半管:1又1/2英寸:DN40;两寸管:2英寸:DN50;三寸管:3英寸:DN80(很多地方也标为DN75);四寸管:4英寸:DN100;2、De主要是指管道外径(一般采用De标注的,均需要标注成外径X壁厚的形式)主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN。

别外据在现场的实践经验:a、两种管道材料的连接方式不外乎:丝扣连接及法兰连接。

b、镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。

c、如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。

3、DN 、De、Dg的区别DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了a、各种管子的不同标注方法:1 、水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示(如DN15、DN50);2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径D×壁厚表示(如D108×4、D159×4.5等);3 、钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);4、塑料管材,管径宜按产品标准的方法表示;5、当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

DN、φ区别——管径表达形式及其对照表

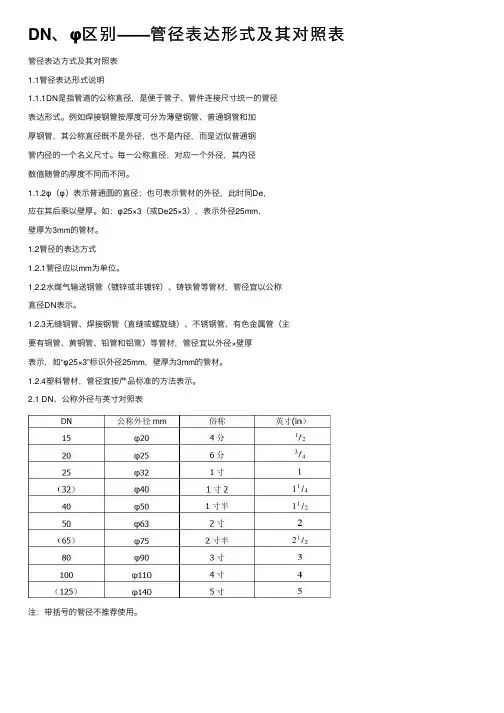

DN、φ区别——管径表达形式及其对照表

DN、φ区别——管径表达形式及其对照表管径表达⽅式及其对照表
1.1管径表达形式说明
1.1.1DN是指管道的公称直径,是便于管⼦、管件连接尺⼨统⼀的管径
表达形式。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加
厚钢管,其公称直径既不是外径,也不是内径,⽽是近似普通钢
管内径的⼀个名义尺⼨。

每⼀公称直径,对应⼀个外径,其内径
数值随管的厚度不同⽽不同。

1.1.2φ(φ)表⽰普通圆的直径;也可表⽰管材的外径,此时同De,
应在其后乘以壁厚。

如:φ25×3(或De25×3),表⽰外径25mm,
壁厚为3mm的管材。

1.2管径的表达⽅式
1.2.1管径应以mm为单位。

1.2.2⽔煤⽓输送钢管(镀锌或⾮镀锌)、铸铁管等管材,管径宜以公称
直径DN表⽰。

1.2.3⽆缝钢管、焊接钢管(直缝或螺旋缝)、不锈钢管、有⾊⾦属管(主
要有铜管、黄铜管、铅管和铝管)等管材,管径宜以外径×壁厚
表⽰,如“φ25×3”标识外径25mm,壁厚为3mm的管材。

1.2.4塑料管材,管径宜按产品标准的⽅法表⽰。

2.1 DN、公称外径与英⼨对照表
注:带括号的管径不推荐使⽤。

DN、φ区别——管径表达形式及其对照表

DN、φ区别——管径表达形式及其对照表

管径表达方式及其对照表
1.1管径表达形式说明
1.1.1DN是指管道的公称直径,是便于管子、管件连接尺寸统一的管径
表达形式。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加
厚钢管,其公称直径既不是外径,也不是内径,而是近似普通钢
管内径的一个名义尺寸。

每一公称直径,对应一个外径,其内径
数值随管的厚度不同而不同。

1.1.2φ(φ)表示普通圆的直径;也可表示管材的外径,此时同De,
应在其后乘以壁厚。

如:φ25×3(或De25×3),表示外径25mm,
壁厚为3mm的管材。

1.2管径的表达方式
1.2.1管径应以mm为单位。

1.2.2水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称
直径DN表示。

1.2.3无缝钢管、焊接钢管(直缝或螺旋缝)、不锈钢管、有色金属管(主
要有铜管、黄铜管、铅管和铝管)等管材,管径宜以外径×壁厚
表示,如“φ25×3”标识外径25mm,壁厚为3mm的管材。

1.2.4塑料管材,管径宜按产品标准的方法表示。

2.1 DN、公称外径与英寸对照表
注:带括号的管径不推荐使用。

各种常用管道管径的表示方法及对照表.docx

各种常用管道管径的表示方法及对照表.docx

各种常⽤管道管径的表⽰⽅法及对照表.docx各种常⽤管道管径的表⽰⽅法及对照表夏某⼈ ?2018-03-25 23:56:59⼩编现给⼤家分享⼀下⼯程中各种管道管径的表⽰及对照表,请⼤家转发、收藏,以备不时之需!⼀、 De、 DN、D、d、Φ的含义⼀般来说,管⼦的直径可分为外径(De)、内径( D)、公称直径( DN)。

1、DN是指管道的公称直径,是外径与内径的平均值。

DN的值 =De的值﹣ * 管壁厚度。

注意:这既不是外径也不是内径。

⽔、煤⽓输送钢管(镀锌钢管或⾮镀锌钢管)、铸铁管、钢塑复合管和聚氯⼄烯( PVC)管等管材,应标注公称直径“ DN”(如 DN15、 DN50);2、De 主要是指管道外径, PPR、PE管、聚丙烯管外径,⼀般采⽤De标注的,均需要标注成外径 x壁厚的形式,例De25 x 3;3、D ⼀般指管道内径 ;4、d 混凝⼟管内直径。

钢筋混凝⼟(或混凝⼟)管、陶⼟管、耐酸陶瓷管、缸⽡管等管材,管径宜以内径 d 表⽰(如 d230、 d380 等) ;5、φ表⽰普通圆的直径;也可表⽰管材的外径,但此时应在其后乘以壁厚。

如φ25 x 3,表⽰外径 25mm,壁厚为 3mm的管材。

对⽆缝钢管或有⾊⾦属管道,应标注“外径 x 壁厚”。

例如φ 108 x 4 ,φ可省略。

中国、 ISO 和⽇本部分钢管标准采⽤壁厚尺⼨表⽰钢管壁厚系列。

对这类钢管规格的表⽰⽅法为管外径x壁厚。

例如φ x ;6、DN为 Nominal diameter意思是公称直径;7、De 为 external diameter意思是外径;8、Dgdiametergong(汉语拼⾳“公”的声母)这下你就明⽩了,Dg是国产货,有中国特⾊的国产货,现在都不⽤了。

⼆、管径的表达⽅式1、⽔、煤⽓送管(或⾮)、管和塑料管等管材,注公称直径“ DN”(如 DN15、DN50);在涉及壁厚的情况下也可以使⽤ De 来注;拿接管例,⽤DN、 De两种注⽅法如下: DN20De25 x De32 x 3mmDN32De40 x 4mmDN40De50 x 4mm 等等?? ;2、⽆管、接管(直或螺旋)、管、不管等管材,管径宜以外径x壁厚表⽰(如 De108x 4、De159 x 等);⽆管或有⾊⾦属管道,注“外径x壁厚”。

管径含义

管径含义

一、De、DN、D、d、Φ的含义一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径,是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意:这既不是外径也不是内径。

水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50)。

2、De主要是指管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径*壁厚的形式,例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等)5、Φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。

如:Φ25×3,表示外径25mm,壁厚为3mm的管材。

对无缝钢管或有色金属管道,应标注“外径×壁厚”。

例如ф108×4,ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

6、DN为Nominal diameter意思是公称直径。

7、De为external diameter意思是外径。

8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了。

二、管径的表达方式:1水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50);2无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示(如De108×4、De159×4.5等);对无缝钢管或有色金属管道,应标注“外径×壁厚”。

例如ф108×4,ф可省略。

各种常用管道管径的表示方法及对照表

各种常用管道管径的表示方法及对照表

各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表,请大家转发、收藏,以备不时之需!一、De、DN、D、d、Φ的含义一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径,是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意:这既不是外径也不是内径。

水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50);2、De主要是指管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径x 壁厚的形式,例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);5、φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。

如φ25 x 3,表示外径25mm,壁厚为3mm的管材。

对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

例如φ108 x 4,φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了。

二、管径的表达方式1、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50);在涉及壁厚的情况下也可以使用De来标注;拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径x 壁厚表示(如De108 x 4、De159 x 4.5等);对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

管道尺寸对照表

管道尺寸对照表

管道尺⼨对照表⼀、De、DN、d、φ的含义⼀般来说,管⼦的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径,是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意:这既不是外径也不是内径。

⽔、煤⽓输送钢管(镀锌钢管或⾮镀锌钢管)、铸铁管、钢塑复合管和聚氯⼄烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50);2、De主要是指管道外径,PPR、PE管、聚丙烯管外径,⼀般采⽤De标注的,均需要标注成外径 x 壁厚的形式,例De25 x 3;3、D⼀般指管道内径;4、d混凝⼟管内直径。

钢筋混凝⼟(或混凝⼟)管、陶⼟管、耐酸陶瓷管、缸⽡管等管材,管径宜以内径d表⽰(如d230、d380等);5、φ表⽰普通圆的直径;也可表⽰管材的外径,但此时应在其后乘以壁厚。

如φ25 x 3,表⽰外径25mm,壁厚为3mm的管材。

对⽆缝钢管或有⾊⾦属管道,应标注“外径 x 壁厚”。

例如φ108 x 4,φ可省略。

中国、ISO和⽇本部分钢管标准采⽤壁厚尺⼨表⽰钢管壁厚系列。

对这类钢管规格的表⽰⽅法为管外径 x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong(汉语拼⾳“公”的声母)这下你就明⽩了,Dg是国产货,有中国特⾊的国产货,现在都不⽤了。

⼆、管径的表⽰⽅式1、⽔、煤⽓输送钢管(镀锌或⾮镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50);在涉及壁厚的情况下也可以使⽤De来标注;拿镀锌焊接钢管为例,⽤DN、De两种标注⽅法如下:DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40De50 x 4mm等等……;2、⽆缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径 x 壁厚表⽰(如De108 x 4、De159 x 4.5等);对⽆缝钢管或有⾊⾦属管道,应标注“外径 x 壁厚”。

管径的含义区别及对照表

管径的含义区别及对照表

管径的含义区别及对照表Company number:【0089WT-8898YT-W8CCB-BUUT-202108】管径Dn、De、D、d、,一口气分的清!管道天天见,管径经常念,可是要把Dn、De、D、d、这几个都放在一起......比如:DN200、De200、D200、d200、200一般来说,管子的直径可以分为外径(De),内径(D),公称直径(DN)。

下面来给大伙区分区分这些的区别~DN是指管道的公称直径注意:这既不是外径也不是内径,是外径与内径的平均值,称平均内径。

当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

水、煤气输送钢管(镀锌钢管或者非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN20)De主要是指管道外径一般采用De标注的,均需要标注成外径×壁厚的形式;主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎:丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。

注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。

各种常用管道管径的表示方法及对照表正式版

各种常用管道管径的表示方法及对照表正式版

各种常用管道管径的表示方法及对照表正式版各种常用管道管径的表示方法及对照表夏某人2021-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表,请大家转发、收藏,以备不时之需!一、De、DN、D、d、Φ的含义一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径,是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意:这既不是外径也不是内径。

水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50);2、De主要是指管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径x 壁厚的形式,例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);5、φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。

如φ25 x 3,表示外径25mm,壁厚为3mm的管材。

对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

例如φ108 x 4,φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了。

二、管径的表达方式1、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50);在涉及壁厚的情况下也可以使用De来标注;拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径x 壁厚表示(如De108 x 4、De159 x 4.5等);对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

管径的含义区别及对照表

管径的含义区别及对照表

管径的含义区别及对照表Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】管径Dn、De、D、d、,一口气分的清!管道天天见,管径经常念,可是要把Dn、De、D、d、这几个都放在一起......比如:DN200、De200、D200、d200、200一般来说,管子的直径可以分为外径(De),内径(D),公称直径(DN)。

下面来给大伙区分区分这些的区别~DN是指管道的公称直径注意:这既不是外径也不是内径,是外径与内径的平均值,称平均内径。

当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

焊接钢管、镀锌钢管规格质量水、煤气输送钢管(镀锌钢管或者非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN20)De主要是指管道外径一般采用De标注的,均需要标注成外径×壁厚的形式;主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎:丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。

注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。

各种常用管道管径的表示方法及对照表

各种常用管道管径的表示方法及对照表

各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表,请大家转发、收藏,以备不时之需!一、De、DN、D、d、Φ的含义一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径,是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意:这既不是外径也不是内径。

水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50);2、De主要是指管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径x 壁厚的形式,例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);5、φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。

如φ25 x 3,表示外径25mm,壁厚为3mm的管材。

对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

例如φ108 x 4,φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了。

二、管径的表达方式1、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50);在涉及壁厚的情况下也可以使用De来标注;拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径x 壁厚表示(如De108 x 4、De159 x 4.5等);对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

管径的表示方法(寸、DN、DE含义及换算)

管径的表示方法(寸、DN、DE含义及换算)

1寸管的管径是多大的? 4寸的呢?答:1英寸(英制度量单位)=25.4mm(公制度量单位)。

4英寸(英制度量单位)=101.6mm(公制度量单位)。

泛指管子口径(内径),新规范已经停止使用英制度量单位。

1分即为管径1/8*25.4mm =62分即管径为2/8*25.4 mm =83分即管径为3/8*25.4MM =104分即管径为4/8*25.4 mm =156分即管径为6/8*25.4mm =208分:即1寸 =25mm(DN)4寸=100mm(DN)1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300DN指的是通径,单位毫米提醒一下一般来说,管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示,其1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以m m为单位。

2.4.2管径的表达方式应符合下列规定:1水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示;2无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示;3钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示;4塑料管材,管径宜按产品标准的方法表示;5当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

各种常用管道管径的表示方法及对照表

各种常用管道管径的表示方法及对照表

各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表,请大家转发、收藏,以备不时之需!一、De、DN、D、d、Φ的含义一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径,是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意:这既不是外径也不是内径。

水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50);2、De主要是指管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径x 壁厚的形式,例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);5、φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。

如φ25 x 3,表示外径25mm,壁厚为3mm的管材。

对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

例如φ108 x 4,φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了。

二、管径的表达方式1、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50);在涉及壁厚的情况下也可以使用De来标注;拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径x 壁厚表示(如De108 x 4、De159 x 4.5等);对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

暖通人必备常识:管道直径De、DN、d、ф各自的含义

暖通人必备常识:管道直径De、DN、d、ф各自的含义

暖通人必备常识:管道直径De、DN、d、ф各自的含义一、De、DN、D、d、Φ 的含义一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径,是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意:这既不是外径也不是内径。

水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50)。

2、De主要是指管道外径,PPR、PE 管、聚丙烯管外径,一般采用De标注的,均需要标注成外径×壁厚的形式,例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等)。

5、Φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。

如:Φ25×3,表示外径25mm,壁厚为3mm 的管材。

对无缝钢管或有色金属管道,应标注“外径×壁厚”。

例如Φ108×4,Φ可省略。

中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如Φ60.5×3.8。

6、DN为Nominal diameter意思是公称直径。

7、De为external diameter意思是外径。

二、管径的表达方式1、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50);在涉及壁厚的情况下也可以使用De来标注;拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm,等2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示(如De108×4、De159×4.5等);对无缝钢管或有色金属管道,应标注“外径×壁厚”。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

管径Dn 、De 、D 、d 、Ø ,一口气分的清!
管道天天见,管径经常念,可是要把Dn 、De 、D 、d 、Ø这几个都放在一起......比如:DN200、De200、D200、d200、Ø200
一般来说,管子的直径可以分为外径(De ),内径(D ),公称直径(DN )。

下面来给大伙区分区分这些的区别~
DN 是指管道的公称直径
注意:这既不是外径也不是内径,是外径与内径的平均值,称平均内径。

当设计均用公称直径DN 表示管径时,应有公称直径DN 与相应产品规格对照表。

焊接钢管、镀锌钢管规格质量
公称直径
近似内径 管壁厚 外径 焊接钢管质量 镀锌钢管质量
DN in 俗称 (mm) (mm) (mm) (kg/m) (kg/m) 15 1/2 四分 15 20 3/4 六分 20 25 1
一寸 25 32 411 一寸二 32 40 2
11 一寸半 40 50 2
二寸 50 65 2
12 二寸半 70 80 3 三寸 80 100 4 四寸 106 125 5 五寸 131 150
6
六寸
156
水、煤气输送钢管(镀锌钢管或者非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC )管等管材,应标注公称直径“DN ”(如DN15、DN20)
De 主要是指管道外径
一般采用De 标注的,均需要标注成外径×壁厚的形式;
主要用于描述:无缝钢管、PVC 等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例,用DN 、De 两种标注方法如下: DN20 De25×2.5mm DN25 De32×3mm DN32 De40×4mm DN40 De50×4mm
我们习惯于使用DN 来标注焊接钢管,在不涉及到壁厚的情况下很少使用De 来标注管道; 但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De ,而不是指DN ,这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎:丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR 管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。

注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材
料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。

D一般指管道内径
d表示混凝土管内直径
Ø表示普通圆的直径
当然了,Φ还能表示管材的外径,但是此时应该在其后面乘以壁厚。

如:Ø25×3,表示外径为25mm,壁厚为3mm的管材。

对无缝钢管或者有色金属管道,应标注“外径×壁厚”。

如:Ø107×4,其中Ø可省略。

中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。

对于这类钢管,表示方法为管外径×壁厚。

如:Ø×
DN|英寸|公称外径之间的关系见下表
俗称英寸in 公称直径DN 公称外径De
4分2115 Ø20
320 Ø25
6分4
1寸 1 25 Ø32
132 Ø40
1寸2 41
140 Ø50
1寸半21
2寸 2 50 Ø63
265 Ø75
2寸半21
3寸 3 80 Ø90
4寸 4 100 Ø110
5寸 5 125 Ø140
6寸 6 150 Ø160
De、DN、d、
De-- PPR、PE管、聚丙烯管外径
DN-- 聚乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径
d -- 混凝土管公称直径
Ø-- 无缝钢管或者有色金属管道应标注“外径×壁厚”
压力管道设计及施工,首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多,大体可分成两大类。

分类
大外径系列小外径系列DN15-Ø22mm DN15-Ø18mm DN20-Ø27mm DN20-Ø25mm DN25-Ø34mm DN25-Ø32mm DN32-Ø42mm DN32-Ø38mm DN40-Ø48mm DN40-Ø45mm DN50-Ø60mm DN50-Ø57mm DN65-Ø76(73)mm DN65-Ø73mm DN80-Ø89mm DN80-Ø89mm DN100-Ø114mm DN100-Ø108mm DN125-Ø140mm DN125-Ø133mm DN150-Ø168mm DN150-Ø159mm DN200-Ø219mm DN200-Ø219mm DN250-Ø273mm DN250-Ø273mm DN300-Ø324mm DN300-Ø325mm DN350-Ø360mm DN350-Ø377mm DN400-Ø406mm DN400-Ø426mm DN450-Ø457mm DN450-Ø480mm DN500-Ø508mm DN500-Ø530mm DN600-Ø610mm DN600-Ø630mm。
