三端稳压基础知识
三端稳压器工作原理
![三端稳压器工作原理](https://img.taocdn.com/s3/m/b70fc0327ed5360cba1aa8114431b90d6c8589a3.png)
三端稳压器工作原理
三端稳压器是一种常见的电子元件,可以将输入电压(通常是交流电或不稳定的直流电)转换为稳定的输出电压。
其工作原理如下:
1. 输入端:三端稳压器的输入端一般连接到电源或其他电源设备。
输入电压通常是不稳定的,可能会随着电网的波动而变化。
2. 稳压电路:三端稳压器内部包含一个稳压电路,其中核心元件是稳压器件(如三极管、电压比较器、电流反馈等)。
稳压器件通过对输入电压进行稳定调整,保持输出电压的稳定性。
3. 反馈回路:稳压器件与反馈电路相连,用来检测输出电压,并将反馈信号传回稳压电路。
如果输出电压偏离设定值,反馈电路将调整稳压器件的工作状态,使输出电压恢复到设定值。
4. 输出端:三端稳压器的输出端提供稳定的输出电压。
输出电压通常是恒定的,不受输入电压的波动或负载变化的影响。
总结起来,三端稳压器通过稳压电路和反馈回路的协同工作,能够将不稳定的输入电压转换为稳定的输出电压。
它的工作原理是通过控制稳压器件的工作状态,自动调整输出电压,以实现稳定的电压输出。
三端稳压集成电路(介绍)
![三端稳压集成电路(介绍)](https://img.taocdn.com/s3/m/7487001231126edb6f1a10aa.png)
一、简介常见的三端固定集成稳压电路有正电压输出的78××系列和负电压输出的79××系列。
所谓三端就是该集成稳压电路的引出脚只有三条,即:输入端、输出端和接地端;其封装形式采用晶体三极管的标准封装,外形与晶体三极管一样。
因此,用它来组成稳压电源需要的外围元件很少,电路非常简单。
该集成稳压电路内部还设置了过流、芯片过热及调整管安全工作区的保护电路,使用起来安全、可靠。
该系列集成稳压电路型号中的78或79后面的数字代表该三端集成稳压电路的输出电压数值,以伏特(V)为单位。
例如7806表示输出电压为正6V;7924表示输出电压为负24V。
此外,我们还可以发现在数字78××或79××的前面和后面还有一些英文字母,如LM78××、CW78××C、TA78××AP等。
前面的字母称为“前缀”,通常为生产厂家(公司)的代号,如“TA”表示日本东芝公司的产品。
后面的字母称为“后缀”,用来表示输出电压容差和封装形式等。
通常不同生产厂家(公司)对三端集成稳压电路型号后缀所用字母的含义和定义各不相同。
不过,这对我们实际使用影响不大。
78××系列集成稳压电路的输出电压大致有8种(输出电压的种类随厂商的不同而异): 7805、78 06、7809、7810、7812、7815、7818、7824。
按其最大输出电流又可分为78××、78M××、78××三个分系列。
其中78L××系列的最大输出电流为100mA;78M××系列最大输出电流为500mA;78××系列最大输出电流为1.5A。
78××系列集成稳压电路的外形有多种,详见图1。
其中78L××系列有两种封装形式:一种是金属壳的TO-39封装,见图1(a);另一种是塑料TO-92封装,见图1(b)。
三端集成稳压器内部结构
![三端集成稳压器内部结构](https://img.taocdn.com/s3/m/bccde6dc6aec0975f46527d3240c844769eaa088.png)
三端集成稳压器内部结构
【一、三端集成稳压器简介】
三端集成稳压器是一种常见的电源管理器件,广泛应用于各种电子设备中。
它具有体积小、性能稳定、效率高等特点,能够为电子设备提供稳定、可靠的电源。
【二、三端集成稳压器内部结构解析】
三端集成稳压器的内部结构主要包括输入端、输出端和中间控制端三个部分。
【1.输入端】
输入端主要负责接收外部电源输入,并进行电压调整。
一般情况下,输入端包括一个或多个电容,用于滤波和降低电压波动。
【2.输出端】
输出端主要负责将调整后的电压输出给外部电路。
输出端通常包括一个或多个输出电容,用于进一步滤波和平滑电压波形。
【3.中间控制端
中间控制端主要负责电压调整和稳压。
这部分通常采用开关控制器、误差放大器等元器件,以实现对输出电压的精确控制。
【三、各端功能与应用】
三端集成稳压器各端在不同的应用场景中发挥着重要作用。
输入端和输出端电容有助于提高电源系统的稳定性和可靠性,满足各种负载需求。
中间控制端则通过精确控制输出电压,确保电子设备正常运行。
【四、三端集成稳压器的优势与局限】
三端集成稳压器具有体积小、性能稳定、效率高等优点,广泛应用于各类电子设备。
然而,它也存在一定的局限性,如输出电压范围有限、输出电流能力较低等。
【五、总结】
总之,三端集成稳压器作为一种高效的电源管理器件,在电子设备中发挥着重要作用。
三端集成稳压器知识

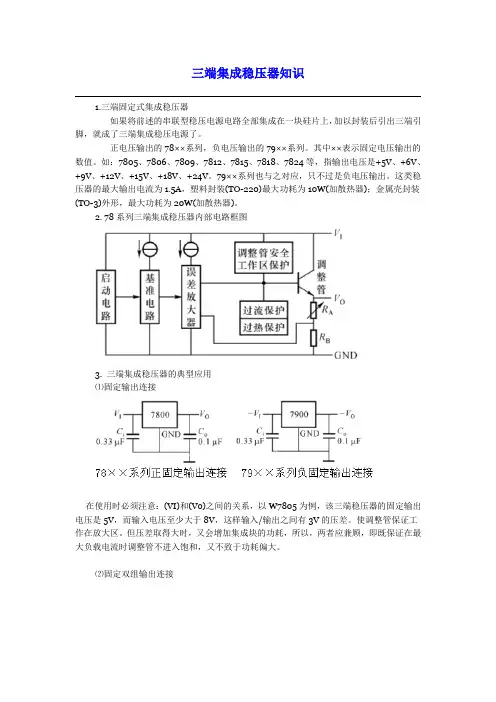

![三端集成稳压器知识](https://img.taocdn.com/s3/m/90529cda195f312b3169a55e.png)
三端集成稳压器知识1.三端固定式集成稳压器如果将前述的串联型稳压电源电路全部集成在一块硅片上,加以封装后引出三端引脚,就成了三端集成稳压电源了。
正电压输出的78××系列,负电压输出的79××系列。
其中××表示固定电压输出的数值。
如:7805、7806、7809、7812、7815、7818、7824等,指输出电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。
79××系列也与之对应,只不过是负电压输出。
这类稳压器的最大输出电流为1.5A,塑料封装(TO-220)最大功耗为10W(加散热器);金属壳封装(TO-3)外形,最大功耗为20W(加散热器)。
2. 78系列三端集成稳压器内部电路框图3. 三端集成稳压器的典型应用⑴固定输出连接在使用时必须注意:(VI)和(Vo)之间的关系,以W7805为例,该三端稳压器的固定输出电压是5V,而输入电压至少大于8V,这样输入/输出之间有3V的压差。
使调整管保证工作在放大区。
但压差取得大时,又会增加集成块的功耗,所以,两者应兼顾,即既保证在最大负载电流时调整管不进入饱和,又不致于功耗偏大。
⑵固定双组输出连接⑶扩大输出电流连接二极管D以低消T管VBE压降而设置,扩大的输出电流为:,原输出电流是Io,现可以近似扩大β倍。
⑷扩大输出电压范围,所以:⑸连接成恒流源电路⑹三端可调式集成稳压电路其型号有正输出三端可调式、负输出三端可调式两种。
是负电压输出可调式。
如LM317型是正电压输出型,LM337其输出电压可在1.25~40V之间调节。
其中,VREF=1.25V,而Iadj很小,通常略去,所以,由公式可得,只要调节R2就能在一定范围调节输出电压的大小。
具有正负输出的实际应用电路如下图所示。
三端集成稳压器
![三端集成稳压器](https://img.taocdn.com/s3/m/c85e4287970590c69ec3d5bbfd0a79563c1ed4ff.png)
三
端 集
,
成
稳
压 式系
器
集列 成三
稳端
压固
器定
1.1
W7800 W7900
第7页
图12-13 固定输出稳压电源
三
端 集
,
成
稳
压 式系
器
集列 成三
稳端
压固
器定
1.1
W7800 W7900
第8页
2)具有正、负电压输出的稳压电源 此种电路组成如图12-14所示,电源变压器带有中心抽头并接地,输出端
得到大小相等、极性相反的电压。
电 工 电 子 技 术
过渡页
第2页
三端集成稳压器
• 1.1 W7800,W7900系列三端固定式集成稳压器 • 1.2 三端可调式集成稳压器
第3页
W7800 W7900
三
端 集
,
成
稳
压 式系
器
集列 成三
稳端
压固
器定
1.1
三端集成稳压器有三个引出端子,故称为三端集成稳压器。按其性能可 分为三端固定式集成稳压器和三端可调式集成稳压器。前者的输出电压为固 定值,不能调节;后者可通过外接电路对输出电压进行连续调整。
第4页
W7800 W7900
三Hale Waihona Puke 端 集,成
稳
压 式系
器
集列 成三
稳端
压固
器定
1.1
(a)外形
(b)图形符号
图12-11 三端固定式集成稳压器外形、管脚意义和图形符号
2 W7800和W7900系列三端固定式集成稳压器的型号组成及其意义
W7800(正电压输出)和W7900(负电压输出)系列三端固定式集成稳 压器其输出电压有 5 V, 6 V, 8 V, 9 V, 12 V, 15 V, 18 V, 24 V,最 大输出电流有0.1 A,0.5 A,1 A,1.5 A等,它们的型号组成及其意义如图1212所示。如表12-2所示为W7815稳压器的主要参数。
三端稳压器介绍
![三端稳压器介绍](https://img.taocdn.com/s3/m/e35f1e22effdc8d376eeaeaad1f34693daef10c0.png)
三端稳压器介绍所谓的三端是指电压输入、电压输出和公共接地三端。
此类稳压器输出电压有正负之分。
常用的CW78**系列是输出固定正电压的稳压器,CW79**系列是输出固定负电压的稳压器。
根据国家定标准,其型号意义如下:打开今日头条,查看更多图片7805固定正电压稳压器CW78/79L**(05、09等)C:表示符合国家标准W:表示稳压器78/79:78指输出正电压;79指输出负电压L:表示输出电流L:输出0.1AM:输出0.5A无字母为0.1A**:用数字表示输出电压值接线电路78系列和79系列引脚定义按其封装形式各不相同78**和79**系列三端稳压器时目前应用最广泛的线性稳压器。
常见有:KA、LM、MC、W、AN等。
78系列应用较多,79系列应用较少。
78系列常用型号有7805、7806、7808、7809、7810、7812、7815、7818、7824,输出电压分别为:5V、6V、8V、9V、10V、12V、15V、18V、24V。
它的最大输出电流为1.5A,最小输入与输出差为2V~3V,最高输入电压为35V,输出电压变化率为0.1%~0.2%,内部具有过压、过热、过流保护。
采用T0-220封装,在应用中如果电流大于100mA则需要加装散热片。
78M系列最大输出电流为500mA,封装形式为T0-220。
引脚功能为1脚输入、2脚接地、3脚输出。
78L系列最大输出电流为100mA,封装形式为T0-92。
引脚功能为1脚输入、2脚接地、3脚输出。
三端稳压器的好坏判断在路测量较为容易,先测量输入电压是否比输出电压高2V~3V,再测输出电压是否正常,如果输出电压高了那一定是损坏了。
如果输出电压低,则要断电测输出端对地阻值(方法:数字万用表打到二极管档,红表笔接地,黑表笔接测试点所测得的值为该点与地之间的阻值大小。
目的:可判断此点或此电路有无短路、阻值增大、开路故障);如果很小或短路,则是稳压块损坏,三端集成稳压器虽然内带过压、过流、过热保护,但是在实际中还是比较容易损坏。
三端集成稳压器[5篇]
![三端集成稳压器[5篇]](https://img.taocdn.com/s3/m/f967fb07cd7931b765ce0508763231126edb7764.png)
三端集成稳压器[5篇]以下是网友分享的关于三端集成稳压器的资料5篇,希望对您有所帮助,就爱阅读感谢您的支持。
三端集成稳压器第一篇单片集成稳压电源,具有体积小,可靠性高,使用灵活,价格低廉等优点。
最简单的集成稳压电源只有输入,输出和公共引出端,故称之为三端集成稳压器。
常用的是W78xx、w79xx系列三端集成稳压器,该组件如下图,稳压器的硅片封装在普通功率管的外壳内,电路内部附有短路和过热保护环节。
线性三端集成稳压器的分类1.三端固定正输出,国标型号为CW78--/CW78M--/CW78L--2.三端固定负输出,国标型号为CW79--/CW79M--/CW79L--3.三端可调正输出,国标型号为CW117--/CW117M--/CW117L-CW217--/CW217M--/CW217L--CW317--/CW317M--/CW 317L--4.三端可调负输出,国标型号为CW137--/CW137M--/CW137L-CW237--/CW237M--CW237L--CW337--/CW337M--/CW337L--5.三端低压差 1.5A 0.5A 0.1A6.大电流三端以上1---为军品级;2---为工业品级;3---为民品级。
军品级为金属外壳或陶瓷封装,工作温度范围-55℃~150℃;工业品级为金属外壳或陶瓷封装,工作温度范围-25℃~150℃;民品级多为塑料封装,工作温度范围0℃~125℃。
线性集成稳压应用电路三端集成稳压电路的输入、输出和接地端绝不能接错,不然容易烧坏。
一般最小输入、输出电压差约为2V,否则不能输出稳定的电压,一般应使电压差保持在4-5V 。
安装足够大的散热器,散热片总是和最低电位的第③脚相连C1,C4改善纹波特性,C2消除芯片自激震荡和改善瞬态响应,C3减小高频干扰。
由于稳压管反相电压较低,当输入无电压时,反并联二极管D用于泄放C4电容能量。
UREF=1.25V,IREF=50uA,UREF很稳定采用LM117和LM137实现的输出电压连续可调的正、负输出稳压电路大电流稳压器:NS公司的LM196/396大电流可调稳压器1.25V——15V范围内可以提供10A电流低失稳稳压器失稳电压:当输入电压逐渐降低直至输出电压波动超出规定电压时,输入和输出电压之差为失稳电压。
三端稳压
![三端稳压](https://img.taocdn.com/s3/m/a8bb4da2b0717fd5360cdc4c.png)
三端稳压1图片2正电压稳压器正电压稳压器也在线性模块,有三个脚:一脚为电压输入,一脚是接地,一脚为电压输出。
在笔记本中主要是把一个电压调整到电路所需电压,从输出脚输出,或是使后级输出有一个稳定的电压,这个调整是一个降压调整,输入电压一定要大于输出电压。
常用到型号有1117、1084、1053。
正电压稳压器实物如图1所示图1 正电压稳压器AMS1117三端稳压器通常使用78或79系列,78输出的为正压,79输出的是负压。
图2图2一只脚接输入,一只脚接地,另一只脚输出端,非常简单。
下面就以AMS1117见图3为例,介绍一下正电压稳压器。
图3 1117稳压器1脚为输入脚。
2脚为电压调整脚,通过电阻接地,并与输出脚通过一个电阻相连。
3脚为输出脚。
在电路正常工作事,1117就是通过2脚和3脚接的电阻的大小,来调节3脚输出的电压高低。
3 LM431三端可调分流基准稳压器TL431是一个良好的热稳定性能的三端可调分流基准源。
它的输出电压用取样端外接个电阻可以任意地设置到从V ref(2.5)到36V范围的任意何值。
TL431电路符号如图2-48所示。
图2-48 TL431电路符号图2-49 TL431内部电路图2-48TL431的3个引脚分别为:阴极(K),阳极(A)和取样(R,有时也用G表标)图2-49是TL431的内部电路示意图从内部电路图中可以看出,R端接在内部比较放大器的同相输入端。
当R端电压升高时比较放大器的输出端电压也上升,即内部三极管基极电压上升,导致其集电极电压下降,即K端电压下降。
下表为TL431正常数据。
三端稳压原理
![三端稳压原理](https://img.taocdn.com/s3/m/374f9a501fd9ad51f01dc281e53a580216fc50fe.png)
三端稳压原理一、引言稳压电源是电子设备中非常重要的一种电源,它可以保证设备的稳定工作。
三端稳压电源是其中一种常见的稳压电源,它具有输出稳定、负载能力强等优点,广泛应用于各种电子设备中。
本文将详细介绍三端稳压原理。
二、三端稳压器的基本原理1. 三端稳压器的结构三端稳压器由输入端、输出端和调整引脚组成。
其中输入端接收待调整电压,输出端提供稳定输出电压,调整引脚则用于控制输出电压。
2. 三端稳压器的工作原理当输入电压高于所需输出电压时,调整引脚会将多余的能量放出去;反之当输入电压低于所需输出电压时,调整引脚会从外部提取能量来补充内部缺失的能量。
这样就可以保证输出电路始终处于一个恒定状态。
3. 三端稳压器的分类根据不同的工作方式和特点,三端稳压器可以分为线性型和开关型两种类型。
线性型三端稳压器是最简单的稳压器之一,它通过调整输入电压和输出电阻来实现稳压。
线性型三端稳压器的优点是输出电压稳定,但效率较低。
开关型三端稳压器则采用开关模式控制输入电压和输出电阻,以实现更高效率的稳压。
开关型三端稳压器的优点是效率高,但输出波形不够平滑。
三、线性型三端稳压器原理1. 线性型三端稳压器结构线性型三端稳压器由输入电路、输出电路、反馈电路和调整引脚组成。
其中反馈电路起到了控制输出电路的作用。
2. 线性型三端稳压器工作原理当输入电压变化时,反馈回路会将变化信号放大后送到比较放大器中进行比较。
比较放大器的输出信号会控制功率晶体管的导通与否,从而调整输出电流和输出电压。
3. 线性型三端稳压器优缺点线性型三端稳压器优点是输出精度高、波形平滑;缺点是效率低、散热量大。
四、开关型三端稳压器原理1. 开关型三端稳压器结构开关型三端稳压器由输入电路、输出电路、开关电路和调整引脚组成。
其中开关电路起到了控制输入电压和输出电阻的作用。
2. 开关型三端稳压器工作原理当输入电压变化时,开关电源会将变化信号放大后送到比较放大器中进行比较。
比较放大器的输出信号会控制开关管的导通与否,从而调整输出电流和输出电压。
三端稳压
![三端稳压](https://img.taocdn.com/s3/m/eddc67232af90242a895e5e4.png)
三端稳压管V oltage regulator,也称三端稳压管(三端稳压块)是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。
稳压管在反向击穿时,在一定的电流范围内(或者说在一定功率损耗范围内),端电压几乎不变,表现出稳压特性,因而广泛应用于稳压电源与限幅电路之中。
三端稳压管,主要有两种,一种输出电压是固定的,称为固定输出三端稳压管,另一种输出电压是可调的,称为可调输出三端稳压管,其基本原理相同,均采用串联型稳压电路。
因为固定三端稳压器属于串联型稳压电路,因此它的原理等同于串联型稳压电路。
其中R1、Rp、R2组成的分压器是取样电路,从输出端取出部分电压UB2作为取样电压加至三极管T2的基极。
稳压管Dz以其稳定电压Uz作为基准电压,加在T2的发射极上。
R3是稳压管的限流电阻。
三极管T2组成比较放大电路,它将取样电压UB2与基准电压Uz加以比较和放大,再去控制三极管T1的基极电位。
输入电压Ui加在三极管T1与负载RL相串联的电路上,因此,改变T1集电极间的电压降UCE1便可调节RL两端的电压Uo。
也就是说,稳压电路的输出电压Uo可以通过三极管T1加以调节,所以T1称为调整管。
由于调整元件是晶体管管,而且在电路中与负载相串联,故称为晶体管串联型稳压电路。
电阻R4和T1的基极偏置电阻,也是T2的集电极负载电阻。
当电网电压降低或负载电阻减小而使输出端电压有所下降时,其取样电压UB2相应减小,T2基极电位下降。
但因T2发射极电位既稳压管的稳定Uz保持不变,所以发射极电压UBE2减小,导致T2集电极电流减小而集电极电位Uc2升高。
由于放大管T2的集电极与调整管T1的基极接在一起,故T1基极电位升高,导致集电极电流增大而管压降UCE1减小。
因为T1与RL串联,所以,输出电压Uo基本不变。
同理,当电网电压或负载发生变化引起输出电压Uo增大时,通过取样、比较放大、调整等过程,将使调整调整管的管压降UCE1增加,结果抑制了输出端电压的增大,输出电压仍基本保持不变。
常用三端稳压功能介绍
![常用三端稳压功能介绍](https://img.taocdn.com/s3/m/001c5c4f6d85ec3a87c24028915f804d2b168721.png)
常用三端稳压功能介绍常用的三端稳压功能指的是在电源电压输入端、输出端和地端分别设置稳压功能,用于保持输出电压的稳定性。
这种设计主要用于电子设备和电路的稳压电源中,可以有效地防止电压的波动和干扰对电子设备的损坏,并确保设备的正常运行。
三端稳压功能可以分为线性稳压和开关稳压两种方式。
线性稳压通过可变电阻和电感器调整电流的大小,从而实现稳定输出电压。
开关稳压则通过开关管实现对输出电流的调整,更加高效而稳定。
三端稳压功能主要有以下几种:1.输出端稳压功能:这是稳压电源中最基本的功能之一、输出端稳压功能可以通过调整输出电流的大小来保持输出电压的稳定性。
它一般通过电流反馈来实现,将输出电流与参考电流进行比较,然后调整开关管的导通时间来控制输出电流。
这样就能够保持输出电流的稳定性,从而实现稳压功能。
2.输入端稳压功能:输入端稳压功能主要用于保护电源电压输入端不受功率因数、电压波动和电流涌入等因素的影响。
它一般通过电压反馈来实现,将输入电压与参考电压进行比较,然后调整开关管的导通时间来控制输入电压的大小。
这样就能够保持输入电压的稳定性,从而实现稳压功能。
3.地端稳压功能:地端稳压功能主要用于防止地线电压波动和干扰对电子设备的干扰。
地端稳压功能通过将地线与电源电压输入端和输出端相连,将地线电压与参考电压进行比较,然后调整开关管的导通时间来控制地线电压的大小。
这样就能够保持地线电压的稳定性,从而实现稳压功能。
除了以上三种常用的稳压功能,还有其他一些附加功能可以增强稳压电源的性能。
例如,过流保护功能可以保护电子设备免受电流过大的损害;过压保护功能可以保护电子设备免受电压过高的损害;短路保护功能可以保护电子设备免受电路短路的损害。
总之,常用的三端稳压功能是保持输出电压的稳定性,可以通过输出端稳压功能、输入端稳压功能和地端稳压功能来实现。
这种设计可以有效地防止电压的波动和干扰对电子设备的损坏,并确保设备的正常运行。
通过添加附加功能,还可以提供更全面的保护和稳定性,提高稳压电源的性能。
三端可调稳压器原理
![三端可调稳压器原理](https://img.taocdn.com/s3/m/d3e6022759fafab069dc5022aaea998fcd224010.png)
三端可调稳压器原理
三端可调稳压器是一种用来稳定电压输出的电路装置。
它由输入端、输出端和调节端组成。
原理上,三端可调稳压器通过反馈控制的方式来调节电压的大小,使得输出端的电压能够始终保持在设定的稳定值。
具体来说,输入端的电源电压通过稳压器的管脚输入。
然后,输入端的电压经过内部放大电路进行放大,得到一个控制信号。
这个控制信号会被送入调节端,经过比较和放大等处理后,形成一个反馈信号。
反馈信号会与设定稳定值进行比较,如果输出电压与设定稳定值有偏差,反馈信号会向调节端发出相应的调节指令。
调节端会调节输出端的电压,使得输出电压逐渐接近设定稳定值。
一旦输出电压达到设定稳定值,反馈信号将不再改变,调节端也不再进行调节。
总结起来,三端可调稳压器的工作原理主要是通过内部的反馈控制电路实现的。
输入端的电压经过放大和处理后形成反馈信号,通过与设定稳定值进行比较和调节,控制输出端的电压维持在稳定值。
这样可以保证输出端的电压在变化的负载或电源条件下保持不变,实现稳定的电压输出。
三端稳压器原理
![三端稳压器原理](https://img.taocdn.com/s3/m/fc39be0e68eae009581b6bd97f1922791688be2e.png)
三端稳压器原理三端稳压器是一种常用的电子元件,它可以在电路中起到稳定输出电压的作用。
在很多电子设备中,我们都可以看到三端稳压器的身影,它扮演着非常重要的角色。
那么,三端稳压器是如何实现稳压的呢?接下来,我们将深入探讨三端稳压器的原理。
首先,我们来了解一下三端稳压器的基本结构。
三端稳压器通常由输入端、输出端和地端组成。
输入端接收未稳定的电压,输出端输出稳定的电压,而地端则连接到电路的地线上。
三端稳压器内部包含了一个稳压电路,它能够根据输入端的电压变化,自动调节输出端的电压,以保持输出电压的稳定。
三端稳压器的原理主要依靠稳压电路来实现。
稳压电路通常由稳压元件、比较器和反馈回路组成。
稳压元件可以是晶体管或场效应管,它的作用是根据输入端的电压变化,调节输出端的电压。
比较器用来检测输出端的电压是否达到设定值,如果没有达到,就会通过反馈回路调节稳压元件,使输出端的电压保持稳定。
在实际应用中,三端稳压器可以分为固定型和可调型两种。
固定型三端稳压器的输出电压是固定的,无法调节;而可调型三端稳压器可以通过外部电阻或电压调节器来改变输出电压。
无论是固定型还是可调型,它们的稳压原理都是一样的,都是通过稳压电路来实现输出电压的稳定。
三端稳压器的原理非常简单,但它在电子电路中的应用却非常广泛。
无论是在电源电路、信号采集电路还是传感器电路中,都可以看到三端稳压器的身影。
它能够有效地保护后级电路,提高系统的稳定性和可靠性,是电子工程中不可或缺的一部分。
总的来说,三端稳压器的原理是通过稳压电路来实现输出电压的稳定。
它的结构简单,原理清晰,应用广泛。
在实际电子电路设计中,我们可以根据具体的需求选择不同类型的三端稳压器,以实现电路的稳压功能。
希望通过本文的介绍,能够对三端稳压器的原理有更深入的了解。
79三端稳压器的工作原理
![79三端稳压器的工作原理](https://img.taocdn.com/s3/m/d3a7f72b001ca300a6c30c22590102020740f288.png)
79三端稳压器的工作原理
三端稳压器是一种用来保持输出电压稳定的电路,常用于电子设备中。
它由输入端、输出端和调整端组成。
工作原理如下:
1. 输入电压经过输入端进入稳压器电路。
2. 稳压器电路通过调整端控制输出电压的大小。
3. 如果输出电压低于设定值,稳压器电路会通过调整端增加输出电压。
4. 如果输出电压高于设定值,稳压器电路会通过调整端减小输出电压。
5. 这样反馈控制机制会不断地监测并调整输出电压,使其保持稳定。
三端稳压器的基本原理是利用反馈调整回路来实现输出电压的稳定。
一般使用负反馈电路来实现稳压功能。
负反馈电路通过比较输出电压与设定值,不断调整输出电压,使其保持在设定的稳定值上。
稳压器电路常见的类型有线性稳压器和开关稳压器。
线性稳压器通过在负载前面串联一个可调电阻,将多余的输入电压通过电阻转化为热量散失,来调整输出电压。
开关稳压器则通过开关元件的开与关,来调整输出电压。
总之,三端稳压器通过反馈调整回路来保持输出电压的稳定。
无论输入电压的波动,稳压器都能自动调整输出电压,从而使电子设备得到稳定可靠的电源供应。
认识电路中的三端稳压器
![认识电路中的三端稳压器](https://img.taocdn.com/s3/m/ef049bff0408763231126edb6f1aff00bed570b4.png)
认识电路中的三端稳压器
在电路板上,我们经常会看到一个类似三极管的元件---三端稳压器。
三端稳压器常用在需要电压变换的地方。
如18伏变12伏、12伏变5伏。
常见的三端稳压器有78系列的7805、7808、7809、7812、7824等。
78后面的数字代表稳压器输出的电压值。
78系列的稳压器输出都为正压。
如7805代表输出正5伏、7812代表输出正12伏。
另一种输出负压的三端稳压器是79系列的。
如7905代表输出伏5伏电压、7912代表输出负12伏电压。
有的三端稳压器标注带字母,那是代表承受电流。
如输出电流以78(或79)后面加字母来区分。
L表示0.1;AM表示0.5A,无字母表示1.5A,如78L05表求5V 0.1A。
常见的三端稳压器管脚排列一般是带字的那面朝向我们时,左边的第一个脚为输入正极,中间为负极,最右边为输出正极。
在三端稳压器输入端与输出端都会有一个电解电容。
使用三端稳压器要注意输入与输出之间的电压差不能过小。
以7805为例,该三端稳压器的固定输出电压是5V,而输入电压至少大于7V,这样输入/输出之间有2-3V及以上的压差。
使调整管保证工作在放大区。
但压差取得大时,又会增加集成块的功耗,所以,两者应兼顾,即既保证在最大负载电流时调整管不进入饱和,又不至于功耗偏大。
另外一般在三端稳压器的输入输出端接一个二极管,用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。
三端稳压器的故障率不高,最常见的是管脚开焊。
但在维修中常常是我们检测电压是否正常的一个检测点,所以很有必要对它进行了解。
三端稳压器基本稳压电路
![三端稳压器基本稳压电路](https://img.taocdn.com/s3/m/5f4de913cdbff121dd36a32d7375a417876fc173.png)
三端稳压器基本稳压电路
三端稳压器是一种常用的电子元件,可以将输入电压稳定地输出为固定的电压。
它通常由基本稳压电路组成,包括电压参考源、误差放大器、功率放大器、反馈电路和输出电流限制器等部分。
基本稳压电路的核心是电压参考源,它为整个稳压器提供一个稳定的参考电压。
该参考电压通过误差放大器进行比较,与输入电压进行对比以检测电压的变化情况。
误差放大器输出的误差电压信号经过功率放大器的放大后,控制输出电压的变化。
反馈电路起到了一个关键的作用,它将输出电压与参考电压进行比较,并将误差信号送回给误差放大器,从而调整输出电压。
当输出电压升高时,误差信号将减小,使得功率放大器减小输出电压;反之,当输出电压降低时,误差信号增大,使得功率放大器增大输出电压。
这种负反馈的机制使得稳压器能够自动调整输出电压,以保持它在设定值附近的稳定性。
输出电流限制器是为了保护稳压器不受过大的负载电流影响而设计的。
当负载电流超过限定值时,输出电压将会下降,从而限制了电流的流动,以保护稳压器和负载不受损坏。
除了基本稳压电路外,三端稳压器还可以配备额外的电路来提高其性
能。
例如,过压保护电路、过温保护电路等,可以使稳压器在异常情况下自动断开电源,以避免损坏。
总之,三端稳压器基本稳压电路是一种常见的电子元件,它通过反馈机制将输入电压稳定地输出为固定的电压。
它具有简单、可靠、稳定等优点,在各种电子设备中得到广泛应用。
零基础学电子电路之三端稳压器介绍及应用
![零基础学电子电路之三端稳压器介绍及应用](https://img.taocdn.com/s3/m/f8acf9dfafaad1f34693daef5ef7ba0d4a736de1.png)
零基础学电子电路之三端稳压器介绍及应用
在介绍三端稳压器之前有必要了解一下集成稳压器,集成稳压器也叫集成稳压电路,就是把不稳定的直流电转换成稳定的直流电的集成电路(之前是用分立件组成的稳压电路)
随着电子技术的迅速发展,集成稳压电源运用越来越普及,其中小功率的稳压电源以三端式串联型稳压器应用最为普遍。
三端集成稳压器:将串联稳压电源和保护电路集成在一起就是集成稳压器。
集成稳压器有:输入端、输出端和公共端,称三端集成稳压器。
温馨提示:要特别注意,不同型号,不同封装的集成稳压器,它们三个电极的位置是不同的,要查资料确定,如果有需要,我也可以提供分享给大家。
应用电路:
三端固定输出集成稳压器的典型应用电路如图所示
三端可调输出集成稳压器的典型应用电路如图所示。
可调输出三端集成稳压器的内部,在输出端和公共端之间的参考源,因此输出电压可通过电位器调节。
利用三端集成稳压器组成恒流源:
1,小电流恒流源
2,稳压器做恒流源
3,可调稳压器做恒流源(大电流)。
三端稳压器工作原理(精华)
![三端稳压器工作原理(精华)](https://img.taocdn.com/s3/m/fc8f3b11964bcf84b9d57bc9.png)
LM317工作原理三端稳压集成电路LM317是三端稳压集成电路,它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。
采用的电路模式如图所示,调节可变电阻R2的阻值,便可从LM317的输出端获得可变的输出电压0U 。
从图中的电路中可以看出,LM317的输出电压(也就是稳压电源的输出电压)0U 为两个电压之和。
即A 、B 两点之间的电压也就是加在R2上的电压222R R U I R =⨯,而2R I 实际上是两路电流之和,一路是经R1流向R2的电流1R I ,其大小为1/1R U R 。
因1R U 为恒定电压1.25V ,Rl 是一个固定电阻,所以1R I 是一个恒定的电流。
另一路是LM317调整端流出的电流D I ,由于型号不同(例如LM317T 、LM317HVH 、LM317LD 等),生产厂家不同,其D I 的值各不相同。
即使同一厂家,同一批次的LM317,其调整端流出的电流D I 也各不相同。
尽管这祥.但总的来说D I 的电流但是有一定规律的,即D I 的平均值是50A μ左右,最大值一般不超过100A μ。
而且在LM317稳定工作时,D I 的值基本上是一个恒定的值。
当由于某种原因引起D I 变化相对较大时,LM317就不能稳定地工作。
总而言之,2R I 是1R I 、D I 两路恒定电流之和.2R U 是由两路恒定电流1R I 、D I 流经R2产生的,调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。
既然D I 和IR1对调节输出电压0U 都起到了一定的作用,并且1R I 是I的大小也没有任何限制.是否可以使R1的阻值趋于无穷大,由R1提供的,1RI的电流值趋向于无穷小?如果可以这样做的话,就可以去掉R1,只用可变使R1电阻R2就可以调节LM317的输出电压。
LM317作为输出电压可变的集成三端稳压块,是一种使用方便、应用广泛V=1.25(1+R2/R1)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三端稳压基础知识
第 1 页 共 1 页 应用笔记1 三端稳压
稳压,也就要在负载等条件改变时尽量稳定、稳住电源的输出电压,使电路中的用电器不受影响。
许多电子电路中都使用集成电路稳压器(IC regulator )对电源进行稳压。
集成电路稳压器按管脚的多少可分为三端固定式、三端可调式、多端可调式等。
其中以三端式集成电路稳压器(简称三端稳压)最为常用。
图示为78系列三端稳压的外观及管脚排布,该系列三端稳压可提供最大1A 的电流,在大电流流过时发热量较大,所以在使用时通常都在器件背面安装散热器。
78系列三端稳压共有10个型号的器件(其管脚排布相同):7805、7806、7808、7809、7810、7812、7815、7818、7820、7824。
每个型号后两位数字表示器件的稳压值。
三端稳压基本应用电路:在220V AC 经过变压器降压、整流全桥整流、电容滤波之后,输入到7805的IN 端,从其OUT 端输出的信号就形成稳定的5 V 直流电压(5V DC )。
即便输入电压(市电)或负载电流在一定范围内变化,三端稳压总能将输出电压维持在5V DC 。
电容C1、C3起到储能、滤波的作用,电容C2、C4容量较小,可对高频噪音进行滤波。
因为桥式全波整流实在应用得太多了,许多厂家干脆把4个同一型号的二极管集成在一起,制成整流全桥器件供电路设计时选用。
整流全桥有3种等效的电路符号,每种电路符号的4个管脚分别为:2个AC 管脚接交流输入信号(接变压器的输出),由于交流信号没有正负之分,所以这2个AC 管脚可以混用。
另外,“+”管脚为整流全桥的正极输出,“-”管脚为负极输出,这两个是整流全桥的输出。
由于经过整流信号已经具有直流信号的特征,所以“+”和“-”管脚不能混用,否则将烧毁负载。
