工具箱檩条墙梁计算参数
简支檩条设计
合肥地区参数
1．C型截面一般用于单跨简支；Z型可用于多跨连续；一般跨度大于7.5m采用连续式。壁厚取1.8-3.0mm，优先选用较薄壁厚，檩条间距一般采用1.5m，局部可加密；
2．屋面倾斜角度1：20换算成角度，arctan0.05=2.8624；
3．檩条布置，应考虑天窗、通风屋脊、采光带、屋面材料、檩条供货规格等因素，檩条间距应按计算确定，檩条在边区会采取加密，檩条跨度4-6m，宜在跨中设置拉条或撑杆，当檩条跨度大于6m时，在檩条跨度三分点各设一道拉条或撑杆（见门钢规范P33）；
4.拉条的约束作用一般要看建筑选取的屋面板类型及其对檩条的约束情况，同时还要考虑荷载不利位置。（一般情况下拉条都要约束檩条下翼缘，但如果风载很大，起主导作用，就要约束檩条上翼缘）
①外层屋面板一般选取可滑动（可随冷热伸缩）的，这样的屋面板不能约束檩
条上翼缘，（不勾选屋面板能阻止檩条上翼缘侧向失稳）拉条作用要选择约束檩条上、下翼缘；
②如外层屋面板是打钉板、卡扣板等不可活动的（勾选屋面板能阻止檩条上翼
缘侧向失稳），拉条作用选择约束檩条下翼缘；

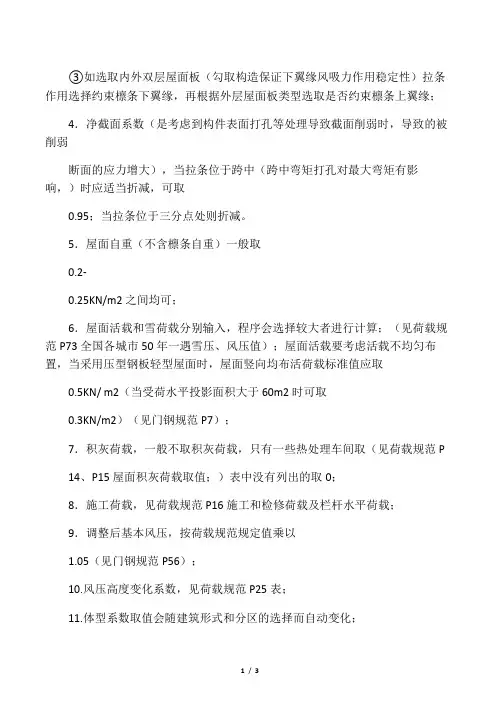

③如选取内外双层屋面板（勾取构造保证下翼缘风吸力作用稳定性）拉条作用选择约束檩条下翼缘，再根据外层屋面板类型选取是否约束檩条上翼缘；
4．净截面系数（是考虑到构件表面打孔等处理导致截面削弱时，导致的被削弱断面的应力增大），当拉条位于跨中（跨中弯矩打孔对最大弯矩有影响，）时应适当折减，可取0.95；当拉条位于三分点处则折减。
5．屋面自重（不含檩条自重）一般取0.2-0.25KN/m2之间均可；
6．屋面活载和雪荷载分别输入，程序会选择较大者进行计算；（见荷载规范P73全国各城市50年一遇雪压、风压值）；屋面活载要考虑活载不均匀布置，当采用压型钢板轻型屋面时，屋面竖向均布活荷载标准值应取0.5KN/ m2 （当受荷水平投影面积大于60m2时可取0.3KN/m2）（见门钢规范P7）；
7．积灰荷载，一般不取积灰荷载，只有一些热处理车间取（见荷载规范P14、P15屋面积灰荷载取值；）表中没有列出的取0；
8．施工荷载，见荷载规范P16施工和检修荷载及栏杆水平荷载；
9．调整后基本风压，按荷载规范规定值乘以1.05（见门钢规范P56）；
10.风压高度变化系数，见荷载规范P25表；
11.体型系数取值会随建筑形式和分区的选择而自动变化；
12.当屋面有通风器等构件时，要单独计算.
13.屋面板惯性矩是指每米屋面板的惯性矩，如果按门规CESC102:2002计算（风吸力作用按附录E计算）时，必须输入该数据；当输入轴力设计值（>0）时，程序默认为刚性檩条，按压弯构件计算。无论是否输入轴力设计值，程序最终会输出檩条所承担最大轴力设计值。
14.风吸力作用验算方法：选择门规验算时，风吸力下翼缘稳定性验算方法可选门规附录E或门规（式6.3.7-2）计算（结果差异较大）。在设置拉条且约束上翼缘时，式6.3.7-2结果偏大；拉条同时约束上下翼缘时，附录E结果偏大。选择原则：1亚星钢板屋面（厚度>0.66mm），屋面和檩条有可靠连接（自攻螺钉等紧固件），设置单层拉条靠近上翼缘，按门规附录E计算；2刚度较弱的屋面（塑料瓦材料等）、非可靠连接的压型钢板（扣合式等），应选6.3.7-2式或冷弯规范计算，应设双层拉条、交叉拉条、型钢条，拉条同时约束上下翼缘。
连续檩条设计
1、一般选用斜卷边Z形刚（容易嵌套搭接），超过5跨近似按5跨计算。
2、净截面系数可取0.95，（按简支檩条方法确定）
3、验算规范与方法（按简支檩条方法确定）
4、搭接长度勾选程序优选搭接长度（理论要求搭接长度不小于跨长的10%且按
搭接弯矩不大于跨中弯矩确定）
5、不对称时分跨分别设置。
6、勾选程序优选截面，自动选择满足验算条件的最小截面（受荷相同时边跨弯
矩大于中间跨，故选择相同截面尺寸且边跨厚度较大）
7、支座双檩条考虑连接刚度折减系数取0.5；支座双檩条考虑连接弯矩调幅可
取0.9。
8、调整后基本风压取风荷载乘以1.05.
9、常用Z型钢：
Z140X60/70X20XD Z160X60/70X20XD Z180X60/70X20XD Z200X60/70X20XD Z2 20X60/70X20XD Z250X60/70X20XD (D：厚度)
简支墙梁设计
墙梁单侧墙板自重可取0.225—0.3之间。（墙板自重乘檩条间距）
常用c型钢：
C300X80X20C250X75X20C250X70X20C220X70X20C200X70X20C180X70X2 0C180X60X20C160X60X209.C140X50X20
连续墙梁设计
为避免双力矩的影响，按薄钢规8.3.1验算，并采取构造措施。仅用Z钢做墙梁。
