电动执行器接线图
emg电动执行器接线图
－3行机构
3.2.3 接线图 MC005-….-DC
控制方式
内部电压
+24V DC±30% 控制信号 自动
0V 设定值 关 开
+24VDC/30mA
控制信号电源
相序检测
XX= 类型 AX= 转换接触器 CX= 电子转换继电器
（ELR） DX= 换向开关
现场控制单元
开 停止 关 记忆
就地 控制
0
远程 控制
现场显示灯 绿 红 黄
位置调节器
内部启动装置
安全位置
扭矩信号 可选 S2.2/S2.3
程序选项
指示 关位
开位 故障 OK(高电平) 远程控制 就地控制 正在关 正在开 关方向过扭矩
开方向过扭矩
模拟信号 输入 4…20mA 信号 输出 4…20mA 信号 公共负端
组合传感器 对扭矩、行程进行实时测量
常见电动执行器接线
2. LK系列（国产技术）
作开关型电动阀门
短接：19、20
指令：开：3、4； 关：2、4
停止指令1、4
反馈：开：17、18； 关：5、6
模拟量反馈：8+、7— 电源故障：9 21
自保持：X11需点动则将此插头拔掉
五、 sipos执行机构
指令：3+ 4—
十六 重庆川仪电动门
电源；L1 L2 L3 PE接地
24V内部电源21+ 22—
指令：关21 13 开21 11
反馈：关9 10 开 7 8
短接：22 ~ 12 24~14（是否可以不短接）
重庆川仪调门
短接：21~15 22~16
一、 Rotork
1． 作调节型执行机构（IQM型）：
4~41短接 5~39短接
26+、27-模拟信号指令
22+、23-阀位反馈信号
2． 作开关型电动阀门（IQ型）
4~36短接
5~34短接（有停止指令中间停不短接）
指令：关33 34 开34 35
反馈：开15 16 关6 7
十． 1614X90—04（ROTORK）调门
指令：22+ 13—
反馈：32+ 23—
十一. 1410—50 ROTOCK（上海国产）
调门 指令：22+ 13—
指令：34+ 33—
位反：36+ 35—
十七 常州兰陵一体化阀门接线
指令：开6 8 关6 7 停 6 9
反馈：开5 6 关9 10
短接4 1用于远近控
1+ 2—用于提供控制板电源24V

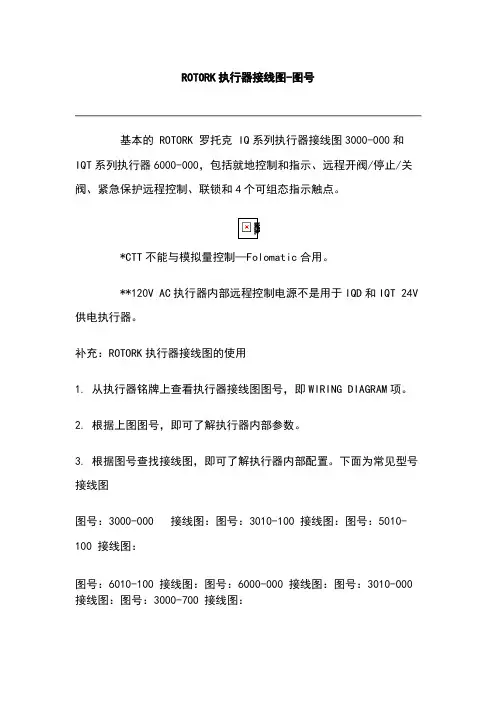

ROTORK执行器接线图
ROTORK执行器接线图-图号
基本的 ROTORK 罗托克 IQ系列执行器接线图3000-000和IQT系列执行器6000-000，包括就地控制和指示、远程开阀/停止/关阀、紧急保护远程控制、联锁和4个可组态指示触点。
*CTT不能与模拟量控制—Folomatic合用。
**120V AC执行器内部远程控制电源不是用于IQD和IQT 24V 供电执行器。
补充：ROTORK执行器接线图的使用
1. 从执行器铭牌上查看执行器接线图图号，即WIRING DIAGRAM项。
2. 根据上图图号，即可了解执行器内部参数。
3. 根据图号查找接线图，即可了解执行器内部配置。
下面为常见型号接线图
图号：3000-000 接线图：图号：3010-100 接线图：图号：5010-100 接线图：
图号：6010-100 接线图：图号：6000-000 接线图：图号：3010-000 接线图：图号：3000-700 接线图：。
电动执行器
电动执行器操作维护余热发电目前用的电动执行器主要有两种:上海上仪牌智能型电动执行机构、重庆川仪M8500/M8600系列智能变频执行机构。
首先介绍一下执行机构的安装，然后分别介绍两种执行器的接线、操作及常见故障。
一、下面是接线图上仪执行器DO双驱阀接线图：(开阀/关阀点动控制)注：1、4-36跨接；2、4：内部DC24V电源-V e(零线)；3、36：远程控制公共端，20V~60VDC或AC;4、5：内部DC24V电源+Ve(或内部AC120V电源)设备：14101,14131,14190,14191, 14201,14231,14290,1429113101,13191,131901,131902,13196,131903, 13201,13291,132901,132902,13296,132903, 11112,12124,12100,15141,15142,15143,15144,上仪执行器AO控制阀接线图：(模拟比例控制)注：1、4-41，5-39跨接；2、4：内部DC24V电源-V e(零线)；3、36：远程控制公共端，20V~60VDC或AC;4、5：内部DC24V电源+Ve(或内部AC120V电源)设备：14151,14161,14162,14251,14261,14262,13151,13161,13162,13251,13261,13262,11114,11115,11116,11117,11121,12119,12120,12121川仪执行器DO双驱阀接线图：(开阀/关阀点动控制)13101,13191,131901,131902,13196,131903, 13201,13291,132901,132902,13296,132903, 11112,12124,12100,15141,15142,15143,15144,川仪执行器AO控制阀接线图：(模拟比例控制)13151,13161,13162,13251,13261,13262,11114,11115,11116,11117,11121,12119,12120,12121二、操作要领：上仪和川仪执行器都是智能型的，调试相对比较简单。
BJ部分回转电动执行器电气接线图
外部电源直流负 端或交流零
控制室
26
外部电源直流正
端或交流线
自动
25
手动
执行器 21
25
22
关闭
22
23
打开
23
27
27
4~20mA 模拟信号输入
28
28
13
13
阀位反馈 4~20mA DC
14
14
图 6-14 远方自动与手动控制及其切换电路接线图 (切换电路为外部 24V 直流电压或外部高电压供电)
控制室 关闭 打开
执行器 26 22
23
图 6-1 点动式打开/关闭控制，执行器可以停在 中途任意位置
控制室
24 执行器
26
关闭 22
打开 23
图 6-2 保持式打开/关闭控制，行程可逆，但不 能停在中途位置
控制室
停止/保持 关闭 打开
执行器 26
24
外部电源直流正 端或交流线
22 外部电源直流负 端或交流零线
执行器可提供 R1、R2 两个非保持型的输出干触点，从接线盒的第 17 号端子至第 20 号端子输出，用于将阀门的状态反馈给中控室。输出触点所代表的阀门状态的可以是关 到位、开到位、关过矩、开过矩、过矩、正在关、正在开、正在运行、中间位置的任意一种， 并且触点现场可组态，可选择在上述状态项中的某项发生时其开关是闭合还是断开。 7.2.7 报警信息反馈
接线端子序号说明
表五
接线 端子 序号
接线端 子名称
接线端子含义
接线 端子 序号
接线端子名称
接线端子含义
Ⅰ
U **
交流动力电源输入端 1
13
CPT(+)
ROTORK执行器接线图
ROTORK执行器接线图-图号基本的 ROTORK 罗托克 IQ系列执行器接线图3000-000和IQT系列执行器6000-000，包括就地控制和指示、远程开阀/停止/关阀、紧急保护远程控制、联锁和4个可组态指示触点。
*CTT不能与模拟量控制—Folomatic合用。
**120V AC执行器内部远程控制电源不是用于IQD和IQT 24V 供电执行器。
补充：ROTORK执行器接线图的使用1. 从执行器铭牌上查看执行器接线图图号，即WIRING DIAGRAM项。
2. 根据上图图号，即可了解执行器内部参数。
3. 根据图号查找接线图，即可了解执行器内部配置。
下面为常见型号接线图图号：3000-000 接线图：/admin/DataView/MsgView.asp?articleid =1285图号：3010-100 接线图：/admin/DataView/MsgView.asp?articleid =1286图号：5010-100 接线图：/admin/DataView/MsgView.asp?articleid =1287图号：6010-100 接线图：/admin/DataView/MsgView.asp?articleid =1288图号：6000-000 接线图：/admin/DataView/MsgView.asp?articleid =1289图号：3010-000 接线图：/admin/DataView/MsgView.asp?articleid =1297图号：3000-700 接线图：/admin/DataView/MsgView.asp?articleid =1298。
电动执行器接线
一、Rotork 1．作调节型执行机构IQM型：4~41短接5~39短接26+、27-模拟信号指令22+、23-阀位反馈信号2．作开关型电动阀门IQ型4~36短接5~34短接有停止指令中间停不短接指令：开：35、5 关：33、5 反馈：开：8、9 关：6、7 模拟量电流反馈：22+、23—电源失电故障反馈：42、43常闭二、Autork 1、作调节型执行机构IKM型：4~36短接5~39短接模拟信号指令：26+、27—：阀位反馈信号：22+、23— 2、作开关型电动阀门IK型4~36短接5~34短接有停止指令中间停不短接指令：开：35、5 关：33、5 停：34、5 反馈：开：8、9 关：6、7 模拟量电流反馈：22+、23—电源失电故障反馈：42、43常闭三、Auma 1、作调节型电动阀门指令：2+、3—反馈：24+、23—2、作开关型电动阀门指令：开：3、11 关：2、11、停：11 4 反馈：开：39、40 关：35、36四、扬州西门子一体化电动门1、MK系列1、作调节型电动阀门模拟量指令：15+、16- 模拟量反馈：13+、14- 2、作开关型电动阀门指令：开：18、21 关：19、21 反馈：开：3、4 关：1、2 模拟量反馈：13+、14—；3、电源AC380V:22A、23B、24C; AC220V:23L、24N 2. LK系列国产技术作开关型电动阀门短接：19、20 指令：开：3、4；关：2、4 停止指令1、4 反馈：开：17、18；关：5、6 模拟量反馈：8+、7—电源故障：9 21 自保持：X11需点动则将此插头拔掉五、sipos执行机构1、ECOTRON经济型：带继电器板的圆形插头式连接电动门短接：5、6端子指令：开：3、1；关：2、1 紧急关：9、10 停：4、1 反馈：开：28、29；关：32、33 模拟量反馈：7+、8— 2 .PROFITRON 专业型：带继电器板的圆形插头式连接调节门模拟电流指令：11+、12- 模拟量反馈：7+、8—3 ECOTRON经济型；带继电器板的直接连接电动门；分X3：1、X3：2、X1、X2四个端子排短接：18、19端子X3：2端子排指令：开：5、3；X3：1端子排关：4、3 停：6、3 反馈：开反馈接1、2；X2端子排关反馈接5、6 电源接X1端子排L1、L2、L3 2、PROFITRON 专业型：带继电器板的直接连接调节门；分X3：1、X3：2、X1、X2四个端子排短接：18、15端子X3：2端子排模拟量指令：14+、15-X3：2端子排模拟量反馈：1+、2-X3：1端子排开反馈：1、2X2端子排关反馈：5、6 电源失电故障：17、18常闭六．SCHIEBEL点动控制接线短接：2~3端子提供电源指令：开：1、4 关：1 、3 电流反馈：23+ 24—七．ABB调门指令：34+ 33—反馈：35—36+ 短接：21~15 22~16 用于提供远控电源21+ 22—内部提供的24V电源ABB电动门指令：开11 12 关13 14 反馈：开7 8 关9 10 ABB气动门指令：11 12用于向控制部分供电反馈：31 32需DCS提供24电源八．马来西亚产ROTORK非一体化电源：1 2 3 关行程开关常开：8 9 开行程开关常开：17 18 电流位反：32—23+ 九．QP10POO—02ROTORK 指令：关33 34 开34 35 反馈：开15 16 关6 7十．1614X90—04ROTORK调门指令：22+ 13—反馈：32+ 23—十一. 1410—50 ROTOCK上海国产调门指令：22+ 13—反馈：32+ 23—电动门点动指令：开39 37 关39 38 反馈：开15 16 关8 9 如需要自保持则短接：36~39 电源失电故障：41 42十二．湖南力升信息设备有限公司短接：1~2 1~5 电源：L1 L2 L3 指令：开2 3 关：2 4 反馈：开6 8 关：7 8 力矩开关：开11 9 关11 10十三ABB电泵勺管调门指令：26+ 27—反馈：30+ 31—电源：14+ 15—十四江苏白云电力机器厂产电动门电源：11 12 13A排指令：3+ 4—反馈：5+ 6—远近控切换：7 8 7 8短接远控B排反馈：开1 2 关3 4十五PS 接线反馈：7+ 8—指令：3+ 4—十六重庆川仪电动门电源；L1 L2 L3 PE接地24V内部电源21+ 22—指令：关21 13 开21 11 反馈：关9 10 开7 8 短接：22 ~ 12 24~14是否可以不短接重庆川仪调门短接：21~15 22~16 指令：34+ 33—位反：36+ 35—十七常州兰陵一体化阀门接线指令：开6 8 关6 7 停6 9 反馈：开5 6 关9 10 短接4 1用于远近控1+ 2—用于提供控制板电源24V十八电泵勺管接线电源110V：1 2 紧急指令：开6 7 关6 8 电流指令：9+ 10—反馈：11+ 12—十九瑞基RA系列电动门指令：关5 33 开5 35 反馈：关6 7 开10 11 短接：5~34用于自保持4~36 RQ系列调门反馈：22+ 23—指令：26+ 27—二十.AUMA电动门接线非一体化关行程开关：9 10常闭11 12常开关力矩开关：1 2 常闭开行程开关：13 14常闭15 16常开开力矩开关：5 6 常闭。
