铁塔室分标签(电信蓝)

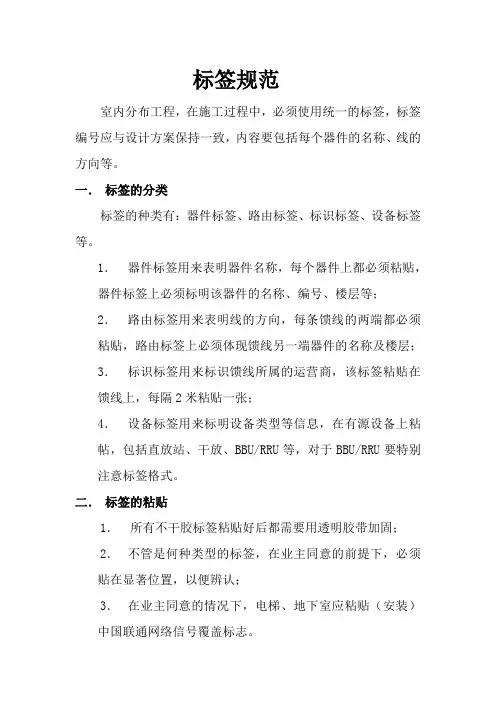

室内分布标签规范
标签规范室内分布工程，在施工过程中，必须使用统一的标签，标签编号应与设计方案保持一致，内容要包括每个器件的名称、线的方向等。
一．标签的分类标签的种类有：器件标签、路由标签、标识标签、设备标签等。
1．器件标签用来表明器件名称，每个器件上都必须粘贴，器件标签上必须标明该器件的名称、编号、楼层等；2．路由标签用来表明线的方向，每条馈线的两端都必须粘贴，路由标签上必须体现馈线另一端器件的名称及楼层；3．标识标签用来标识馈线所属的运营商，该标签粘贴在馈线上，每隔2米粘贴一张；4．设备标签用来标明设备类型等信息，在有源设备上粘帖，包括直放站、干放、BBU/RRU等，对于BBU/RRU要特别注意标签格式。
二．标签的粘贴1．所有不干胶标签粘贴好后都需要用透明胶带加固；2．不管是何种类型的标签，在业主同意的前提下，必须贴在显著位置，以便辨认；3．在业主同意的情况下，电梯、地下室应粘贴（安装）中国联通网络信号覆盖标志。
三．标签、路由标签的样式要求室外部分标签1、要求：（1）质地为机打防水，（2）标签为白底红字，字体为宋体2、图例说明：中国联八木天线中国联表示此处信号来自于21F第一个耦合器室内设备标签（不包含BBU/RRU）1、要求：（1）质地为机打不干胶，后用宽透明胶带加固（2）标签为白底红字，字体为宋体2、图例说明：中国联G网近端机中国联D网远端机中国联W网无线站其他室内标签1、要求：（1）质地为不干胶，（2）标签为白底黑字，字体为宋体2、图例说明：（1）器件标签：ANT：表示天线表示21F第一个天线T：表示耦合器表示21F第一个耦合器（6dB）PS：表示功分器表示21F第一个功分器CB：表示合路器表示1F第一个合路器（2）路由标签：表示此处信号来自于21F第一个耦合器表示此处信号到21F第一个天线（3）标识标签：BBU/RRU及相关线缆标签：针对现在室内分布中要求使用BBU+RRU的方式进行覆盖，我们对BBU、RRU及基站部分的路由标签做一下统一规范：（1）3G BBU及RRU命名规范：3G BBU命名规范设备命名：WM—碑亭巷1 光口命名：WM—碑亭巷1—2—4 说明：WM——WCDMA室内覆盖碑亭巷1——碑亭巷基站第一个BBU2——2槽位的WBBP板4——2槽位WBBP板的第二个光口（光口编号依次为0、1、2、3、4、5）3槽在先，2槽在后2G RRU命名规范WM0-0-人民大会堂说明：WM——WCDMA第一个“0”——BBU上光口号第二个“0”——该光口下的第一级RRU人民大会堂——该RRU所在室分站点的名称再例：WM5-1-人民大会堂说明：该RRU为人民大会堂用，接在BBU上的2槽第3个光口的第二级RRU（2）3G BBU/RRU标签1、要求：（1）质地为机打不干胶，并用宽透明胶带加固（2）标签为白底黑字，字体为宋体2、图例说明：3G BBU标签：中国联合网络通信有限公司南京分公司该标签粘贴于“WM-碑亭巷1”BBU上，表示“碑亭巷”的第一个BBU，站号：6527，使用碑亭巷基站第5、6个2M，连接碑亭巷基站3G传输设备第2个FE口。
21-资源管理及资源系统相关功能应用
蓄电池组
入网时间 额定容量 组数 厂商 型号
开关电源
入网时间 厂商 型号 类型
空调
入网时间 制热功率 制冷功率 厂商 型号 类型
资源数据整治二期考核指标如上表，到6月底，二阶段资源数据准确率达到98%以上。 新建站址关键资源录入以及退网资源变更及时率及准确率均要达到98%以上。
通过预留标识位识别站址的不同来源：
00PMS应急系统同步（PMS应急系统生成，规则已停用） 01CRM导入需求订单，或者PMS主动规划申请（资源系统生成，初始设计态） 022015年4月1日中午前通过CRM受理（资源系统生成，很少量，规则已停用） 502015-07-01后通过CRM流程，在需求整合新增的站址（资源系统生成，初始需求态） 60规划支撑系统新增站址（资源系统生成，初始规划态） 70资源系统存量补录站址（资源系统生成，在网态） 90从清查系统同步过来的存量站址（资源系统生成，在网态）
2.1 资源管理系统PC端功能简介
资源管理
资源信息维护 标签打印
隐患信息导入 地图定位 综合管理 上站巡查
资产管理
资产目录 资产卡片 资产流程 站址流程 资产盘点 工单查询
统计分析
数量专题 质量专题 进度专题 巡查专题 资产流程 数据整治
2.2.1 资源管理系统手机APP-安装
安装【中国铁塔手机APP】 登陆【中国铁塔手机APP】，在应用中下载安装【资源手机APP】 代维人员账号/权限的分配，由4A管理员在4A系统创建代维人员账号，并分配在资源系统的
6/10位区域内序号
管理区域代码：该站址所属区域的区域编码。 预留标识位：作为预留，以适应后续可能的扩位需求，以及标识站址来源等其他用途。 站址序号：6位或10位站址流水号 由于站址编码一旦生成，就不再变更，所以如果用户在维护站址信息的时候变更了区域信息，该
中国铁塔5G室分分场景建设方案指引
中国铁塔5G室分分场景建设方案指引2021年1月目录1.5G室分建设方案总体指引 (1)2.重点楼宇场景5G室分建设方案指引 (2)2.1概述 (2)2.2发展要点 (2)2.3综合服务体系 (3)2.3.1产品服务 (3)2.3.2商务定价 (5)3.普通楼宇场景5G室分建设方案指引 (6)3.1概述 (6)3.1.1商务楼宇场景 (6)3.1.2住宅小区场景 (6)3.2建设方案要点 (7)3.2.1 信源方案要点 (8)3.2.2分布系统方案要点 (10)3.3分功能区覆盖方案 (14)3.3.1大厅/大堂/门诊大厅等功能区 (14)3.3.2办公区/客房/住院部/宿舍等功能区 (14)3.3.3商场/购物中心/展厅/教学楼等功能区 (16)3.3.4住宅小区平层/别墅/城中村等功能区 (17)3.3.5地下停车场/厂房/仓库等功能区 (17)3.3.6电梯 (18)3.4存量室分5G升级改造方案 (20)3.4.1简单改造方案 (20)3.4.2新增5G无源方案 (22)4.地铁隧道场景5G室分建设方案指引 (23)4.1新建地铁隧道 (23)4.1.1方案一：部署2条5/4"漏缆 (23)4.1.2方案二：部署4条5/4"漏缆 (23)4.1.3方案三：13/8"漏缆+5/4"漏缆方案 (25)4.2存量地铁隧道 (26)4.2.1方案一：移动馈入NR2.6G、电联重耕2.1G (26)4.2.2方案二：移动馈入NR2.6G、电联新增NR3.5G (26)5.典型案例 (27)1.5G室分建设方案总体指引结合建筑物场景类型、细分功能区，因地制宜采用有源微站、传统无源、广角漏缆及天线对打等建设方案，打造性价比最优、具备市场竞争力的室分产品。
严格把关各功能区建设方案及造价审核标准，促进分布系统、电力、机房配套、传输等最大化共享，降低室分建设成本，提升室分发展效益。
1-中国铁塔室分技术发展路标介绍
中国铁塔室分技术发展路标通信技术研究院 邹勇 2016年3月目录一 二 三 四 五室分技术现状 中国铁塔室分技术体系 无源分布系统 光纤分布系统 室分技术室外应用1 室分技术现状目前主要有无源分布系统、光纤分布系统、Small Cell三种技术。
主流应用技术是无源分布 系统，三家运营商绝大部分室分项目都在采用；少量业务量较低、走线困难的住宅小区等场 景采用光纤分布系统；极个别业务量高的机场、高铁站等场景采用Small Cell。
铁塔公司建设的共享室分目前主要采用无源分布系统；独享室分可按照运营商要求建设。
技术成熟，主要由POI(合路器)、无源器件、射频电缆、室分天线等组成。
无源分布系统 在楼宇、隧道各种场景均广泛采用。
一家独建和多家共享均可满足。
主要由光近端机、光远端机、光纤、无源器件、射频电缆、室分天线等组成。
光纤分布系统 分布系统造价较无源高，但可节省运营商的基站信源，降低信源和室分整体投资。
铁塔公司正在推动满足多家共享的产品研发，2016年上半年即可具备供货能力。
主要用在业务量高的机场、高铁站等场景。
目前只有满足一家运营商的产品，正在推动SmallCell和光纤分布系统融合。
3Small Cell2 中国铁塔室分技术体系通信技术研究院于2014年底发布了无源和光纤两套室分标准，引领厂家突破了关键技术，解决了多系统共享室分系统频率干扰严重的难题，同时，培育了一批满足技术要求的供应商。
首次提出采用-150dBc的高互调指标要求，并引导了产业链升级，解决了多运 营商、多系统共享的干扰问题，保障室分系统可靠运行。
首次统一POI 产品形态，定制了9频、12频两种标准化POI产品。
9频涵盖三家 运营商2G、3G、4G主流频段，满足现有需求；12频在频段进行了预留，可满足技术创新的 无源分布系统标准运营商未来演进需求。
采用收发双工的设计，支持LTE MIMO技术，同时充分考虑技术升级，支持后续 2G、3G网络制式的频率重耕。
云南铁塔室内分布系统工程考试试题
一、通信基础类1、5W等于多少dBm？（37）2、铁塔公司与各通信运营企业的分工界面以( POI )输入端口为界3、移动等通信运营企业的分工界面以( RRU)输入端口为界4. 铁塔公司室分组网设计的原则是（双路设计、高品质器件、使用POI）。
5.铁塔公司选用高品质器件的原则是：前三级使用（500W/150（145）dBc，300W/140dBc）产品，三级以后建议使用（300W/150（145）dBc， 500W/140dBc）产品6．室内分布建设过程中馈线的使用原则是：主干路由、平层超过50米原则分别上使用（7/8″，1/2″）馈线7、dBi 和dBd都是用来表示天线增益的，两者之间的换算关系是（dBi=dBd+2.15 ）8、驻波比就是（入射波与返射波的比值）的比值9、驻波比是（衡量负载匹配程度的一个指标）10、在GSM900工作频段中,1/2的馈线每米损耗值为( 0.077dbm )11.如果施工现场需要用市电时，需采用何种保护方式？( “一闸一保护”)12、耦合损耗是描述泄漏电缆辐射量及可接收量的综合指标。
耦合损耗值定义为：电缆内的信号与离开电缆特定距离（一般为2米）处的（λ/2）偶极天线所接收的信号之比13、无线电信号在自由空间损耗计算公式为以下：( Lf=32.4+20lgd+20lgf )14、将干扰源系统与被干扰系统共天馈系统，可以利用（合路器）达到系统间隔离的目的。
15、实际工程施工中及工程设计制图规范中规定：机房及设备、标注使用白色，走线架/槽使用黄色、电源电缆使用红色、信号电缆用绿色。
（ A ）16、若某室内覆盖天线口的功率为0dBm，则其对应的功率为多少瓦？（1mW）17、某台RRU发射端口测得1W射频功率，其换算成dBm单位是多少（30 dBm）18、共存系统的干扰可以用（ACIR）来衡量。
19．室内分布无源器件的接头是：（N型母头）20．室内覆盖使用的天线是（方向性天线）21、室内覆盖天线采用的极化方向为（垂直极化）22. 以下那些不是POI的主要功能有：（功率放大的作用）23. 通常，室内分布系统主要由哪两部分组成：(信号源和信号分布系统 )24. 下面什么直放站不是射频直放站 (光纤直放站 )25.室内覆盖经常使用的元器件中，（耦合器）没有信号放大功能。
铁塔室分设计及施工规范
铁塔室分设计及施工规范The manuscript was revised on the evening of 2021一.现场查勘与方案设计1.现场查勘查勘是指在方案设计之前，在现场对站点的建筑参数、所属地理区域及站点所处电磁环境进行实地调查。
包括但不限于对站点的经纬度、人口流、建筑面积、单层面积、层高等进行记录，最终形成查勘记录（报告）。
室分站点的查勘，重点关注以下三个方面：现场人文环境该信息主要是了解本次覆盖面向的人群及其网络行为，为后期设计提供容量估算依据。
需采集的信息主要有：站点场景类型、人流量及活动时间、各运营商客户情况、运营商VIP分布情况（可选）等。
现场自然环境该信息主要是为方案设计时，信源设备的布放，馈线的走线路由以及天线的点位间距等提供参考和依据。
需采集的主要信息有：站点的位置、建筑功能、占地面积、平面结构、电梯运行区间、线井分布情况、外墙和天花材料等。
现场的电磁环境该信息主要是为方案设计提供网络侧的支撑数据。
需采集的信息有：各运营商周边宏站分布情况、建筑周边及建筑内部各区域网络覆盖情况、网络质量指标情况，通常通过CQT测试得出。
查勘完后，需形成勘测报告。
XX站点室分勘察记录（铁塔模版）2.方案设计2.1方案设计总原则在方案设计阶段，需充分考虑方案的合理性、经济性和一定的前瞻性，并注重共建室内分布系统建设方案的整体效益和系统性能的综合权衡。
室内分布系统方案设计应当遵循以下三个方面的原则：合理性原则室内分布系统应综合考虑各系统对信号质量的要求，应更多地注重方案整体合理性和可实施性。
在对不同建设方案进行网络性能、可实施性、经济性充分比较的基础上确定合适的建设方案。
经济性原则室内分布系统应在满足需求的前提下，选用经济成本低的方案。
由于网络发展及未来频段划分的不确定性，对于新建系统合路器的选择应尽量贴近实际需求，避免为未划分的频段预留过多的端口而增加合路器件的复杂度，造成成本增加。
前瞻性原则室内分布系统对于重点覆盖区域在建设方案设计中可适当进行必要的升级演进考虑，并在设备选型、链路预算、机房空间以及传输等方面进行必要的预留。
中国铁塔室分发展思路
中国铁塔室分发展思路
中国铁塔室分（ 室内分布系统）的发展思路主要围绕以下几个方向：
1.深化共享理念：在5G时代，中国铁塔秉持共建共享原则，积极推动各类通信运营商在室分系统的建设和运维上实现资源共享，避免重复投资和建设，降低行业成本，提升资源使用效率。
2.技术创新驱动：加大技术研发力度，采用新型室分技术如数字化室分、有源/无源混合室分系统等，以适应5G网络高带宽、低时延的需求，提供更优质的室内无线网络覆盖服务。
3.智能化升级：通过物联网、大数据、人工智能等先进技术手段，对室分系统进行智能化改造和优化，实现智能监控、精准调度和动态调整，确保室内网络的稳定高效运行。
4.绿色环保发展：在室分系统设计与建设中，注重节能减排，推广绿色低碳产品和技术，努力构建环境友好型的室内通信基础设施。
5.拓展应用场景：随着万物互联时代的到来，中国铁塔室分系统将不断拓展应用场景，从传统楼宇覆盖向大型场馆、交通枢纽、商业综合体、工业园区以及地下空间等多元场景延伸，满足不同环境下的网络需求。
铁塔室分建议(移动电信)
一、方案：1、移动室分方案要求：TDD-4G设备是华为3182E，RRU端口功率16.2dBm，2个输出口，室外天线口功率在0dBm以上，室内天线口功率-10~-15dBm；TDD-2G 设备是华为3959，分为900和1800频段，RRU端口功率47.5dBm，2个输出口，室外天线口功率在30dBm以上，室内天线口功率10-15dBm。
FDD-4G和2G共用一台设备，是华为3959,2G是1800频段+4G，RRU端口功率47.5dBm，2个输出口，室外天线口功率在30dBm以上，室内天线口功率10-15dBm。
2、前期室分现场查勘：设计院和室分集成厂家一起去现场，了解现场情况，包括现场照片、图纸、地址和经纬度，覆盖区域和建筑面积、物业联系人和号码，设计院和室分集成厂家在现场确定方案整体思路。
3、室分集成厂家按照设计院现场确定的方案来出方案，交给设计院审核，如果有问题，退回室分集成厂家修改，没有问题，提交给移动设计院审核。
二、与移动对接：1、移动方案通过后，统计站点所需要主设备数量、甲供材材料明细、材料费、集成费、总投资，发给移动，无问题后，准备移动设计会审文件，给移动设计院、网优、室分负责人签字。
2、准备移动工维上会材料，一个表格和PPT。
3、做运营商订单表，交由运发签订单。
电信一、天线布放原则：1、室内天线部署部分：全向天线之间间隔15米；2、定向板状天线之间横向间隔20米，指向有效覆盖距离不超过40米；3、对数周期天线在电梯井内覆盖要求每4~5层布放一个；4、室外射灯天线布放要以覆盖楼宇层高来确定天线数量，15层以下的1副大张角射灯天线，15层及15层以上的用2副大张角射灯天线；5、室外覆盖要以电信的测试报告来确定覆盖范围；二、功率原则：1、3G部分：电信3G设备单口输出，输出功率33dBm；室外天线要求功率为20dBm以上；室内天线要求功率0-5dBm。
2、4G部分：电信4G RRU两口输出，电信4G直放站单口输出，输出功率15.2dBm；室外天线要求功率为7dBm以上；室内天线要求功率-15~-20dBm（商业综合体要求-15~-18dBm）。
铁塔2022年5G室分设计比武3套_答案
铁塔2022年5G室分设计比武总分80分，考试一共90分钟一、单选题（共10题，每题2分，共20分）【第1题】放装型有源室分方案5G频段最大支持（）通道收发。
A、1T1RB、2T2RC、4T4RD、8T8R【答案】C【第2题】当前中国移动5G上下行频率为（）MHz。
A、3400-3500B、3500-3600C、4800-4900D、5100-5200【答案】C【第3题】对于5G的覆盖指标，是将4G CRS RSRP拆分成（），用以表示广播信道及业务信道的相关能力。
A、SS和RSRPB、CSI和RSRPC、SS和SINRD、SSB和CSI【答案】D【第4题】在进行室内分布系统设计时，应根据各运营商的要求考虑各系统的室内信号外泄指标，GSM的（）室外10米处信号电平为（）dBm。
A、RxLev，-90B、RSCP，-90C、RSRP，-110D、Rxpower，-90【答案】A【第5题】在进行室内分布系统设计时，应根据各运营商的要求考虑各系统的室内信号外泄指标，WCDMA的（）室外10米处信号电平为（）dBm。
A、RxLev，-90B、RSCP，-90C、RSRP，-110D、Rxpower，-90【答案】B【第6题】作为室内分布系统覆盖设计的参考，一般在室外10米处室内小区外泄的信号电平应比室外主小区低（）dB以上。
A、-10B、-5C、5D、10【第7题】室分互调干扰成因复杂，受产品质量、施工质量等多种因素影响，出现（）问题后整治的难度大。
A、互调干扰B、同频干扰C、杂散干扰D、白噪声干扰【答案】A【第8题】当前设计方案中不使用（）。
A、四功分器B、直角弯头C、跳线D、负载【答案】B【第9题】党政机关新建楼宇方案推荐（）。
A、普通无源室分B、有源无源相结合C、有源室分D、无源分布式MIMO【答案】A【第10题】教育行业宿舍楼新建楼宇方案推荐（）。
A、普通无源室分B、有源无源相结合C、有源室分D、无源分布式MIMO【答案】C二、多选题（共10题，每题3分，共30分）【第1题】室内覆盖主要有（）技术手段。
中国铁塔(移动、联通、电信)室内分布系统建设指导意见(仅供参考)教材
2.3 实施交付关键控制点
设计：选择有实力的设计单位承担室分设计，可以和宏站不同。
➢ 方案合理：天线间距、馈线使用、单POI覆盖面积、器件数量
施工：严把准入标准，选择有实力合作伙伴，按图纸施工，工艺要求符 合规范。
➢ 工艺要求：线缆布放、接头制作、器件固定和连接
监理：选择有实力口碑好的合作伙伴，全过程控制，真正发挥作用。
• 除以上场景外，其他场景一般不主动建设，对于开发商(业主)提供 配套资金，且满足三家共享需求的，可视具体情况考虑建设
2
1.2.1 室内分布系统成本分析
建设成本
➢ 根据目前已上报室分项目统计值的标准，单平米均价14元，以北上广为例，标准方案 基本为14.5-17.5元/平米之间，也就是16元/平米±10%，而且变化的原则是楼宇面积 越大，单位造价越低；楼宇面积越小，单位造价越高。
办公楼宇22地铁17餐饮娱乐消费场所16校园15住宅小区7医院6移动物业6宾馆酒店3机场3重要工业园3城中村3火车站1广东移动地铁42办公楼宇11餐饮娱乐消费场所9校园9医院6住宅小区6电信物业5机场4工业园区3城中村2火车站2其他1广东电信地铁27餐饮娱乐消费场所22医院12重要工业园11办公楼宇9住宅小区9城中村5校园3机场2政府机关1大型场馆1联通物业1广东联通广东联通123上海室分话务量高峰低谷区域分析
重要工业 园, 3%
城中村, 3%
火车站, 1%
移动物业, 6%
办公楼宇, 22%
医院, 6% 住宅小区, 7%
地铁, 17%
校园, 15%
餐饮娱乐消费 场所, 16%
工业园区, 城中村, 火车站, 2%
机场, 4% 3%
2%
其他, 1%
电信物业, 5%
室分多系统合路分析及POI的应用(铁塔公司)201412
2.3 POI互调抑制性能指标
——4G时代易产生的干扰
移动 TD-E (2300-2400)
ANT2
联通FDD-LTE (1710-1860) 联通 WCDMA (1920-2145)
（1）电信CDMA800二次谐波干扰联通LTE 1.8G ——解决：POI混合互调-150dBc，及对应多个系统间产生的混合互调反射 干扰电平为-150+43=-107dBm。附件图1中，异频合路单元1产生的二阶互 调经电桥再到联通FDD-LTE1.8端口，干扰电平衰减（电桥隔离度）为25dB， 即POI产生的二阶电平值为-107-25=-132dBm。二次谐波不会对联通FDD LTE造成干扰。 （2）移动E频段和联通W下行三阶互调影响联通W上行 ——解决：附件图1中，电信FDD-LTE2.1与联通FDD1.8分别处于电桥的两 个输入端口，该两个系统产生的组合互调在3dB电桥节点产生，经合路器 、连接线及电桥后两系统进入电桥腔体的功率将下降3+1dB。由于互调干 扰的下降比干扰系统的功率下降更快，功率下降4dB后，互调产物将下降 12dB以上，即互调产物为-107-12=-119dBm。不会造成干扰。 （3）电信2.1G和1.8G三阶互调影响移动E频段 ——解决：同上
单路 输出
电信LTE/联通W损耗5.5dB 其他系统损耗2-2.5dB
2.1 运营商通信系统频率规划
运营商 2G/3G 频段（MHz） GSM900： 909-915/954-960 DCS： 1735-1740/1830-1835 WCDMA：1940-1955/2130-2145 LTE 频段（MHz） LTE1800：1745-1765/1840-1860 LTE2300：2300-2320 LTE2600：2555-2575
室分、微站、拓展、能源施工工艺要求(铁塔)
室分、微站、拓展、能源施工工艺要求（铁塔）1.施工工艺要求1.1.分布系统分布系统施工主要包括：无源分布、有源分布、漏缆分布、以及各类新型分布系统的天线安装、馈线布放、系统调测和弱电间的配电、备电、接地施工。
1、材料设备人员进场检查材料是否设置专用的放置区域，是否采用明显的标识和安全防护措施，材料是否放置整齐，清点设备、材料。
2、安全技术交底(1)、对施工人员进行安全技术交底。
(2)、督促施工单位做好施工区域隔离，检查现场安全员及其安全证，施工员上岗证，特种作业证，以及施工机具和安全防护用品。
3、馈线布放(1)、馈线的规格、型号、布放路由应符合设计文件要求，要求走线整齐、美观，不得有交叉、扭曲、裂损、空中飞线等情况。
(2)、馈线的连接头必须牢固安装，接触良好，室内馈线连接头放置于水管井内的，做防水密封处理；室外（含光缆井内）馈线连接头必须做好防水密封处理，建议防水制作方法采用“1332”步骤，即里面缠1 层窄防水胶带，再缠3 层防水胶泥，外面缠3 层宽防水胶带，外面再缠2 层窄防水胶带，两端用黑色扎带绑扎，扎带头余0.5cm）(3)、避免与强电管道、消防管道、热力管道、通风管道一起布放走线，如不能避免应按设计要求采用相应的套管等保护措施。
(4)、当馈线需要弯曲布放时，其弯曲曲率半径要求：一次弯曲的半径，1/2"线径馈线≥70㎜，7/8" 线径馈线≥120㎜；二次弯曲的半径，1/2"线径馈线≥210㎜，7/8"线径馈线≥360㎜。
(5)、室外馈线从馈线口进入室内之前，要求有“滴水弯”（或斜向上走线），以防止雨水沿着馈线渗入室内。
(6)、所有馈线、跳线、走线管都应用馈线夹、馈线座、线码、扎带等加以牢固固定，两条以上的馈线要平行放置，每条线单独捆扎；小于等于1/2"线径馈线固定间距：水平走线≦1.0米，垂直走线≦0.8米；大于1/2"线径馈线：水平走线≦1.5米，垂直走线≦1.0米。
铁塔公司室分技术相关规范
1.2技术规范书1 前言本技术规范中：1)必须：表示该条目是要求必须，违反这样的要求是原则性错误。
2)不允许（不可以）：表示该条目绝对禁止。
3)应当（建议）：表示在某些特定条件下存在忽视该条目的理由，但是忽视或违反该条目时必须仔细衡量。
4)不应当（不建议）：表示在某些特定条件下存在所描述行为可接受或有效的理由，但实现该行为时必须仔细衡量。
5)可以：表示该条目确实可选，但该条目的存在会提高设备的功能/性能比较的指标值。
2 范围本规范主要依据是中国铁塔股份有限公司下发的《室内分布系统分场景建设指导手册（第一版）》,结合铁塔公司业务发展政策制定。
本规范针对采用射频分布系统（包括射频同轴电缆、光纤、泄漏电缆等）解决室内覆盖的情况，适用工作于中国移动、中国联通、中国电信三家运营商的工作频段。
本规范是陕西铁塔公司建设室内无线综合分布系统时，网络规划、方案编制、集成选型、工程建设管理等的技术依据。
本规范未尽事宜，参考《室内分布系统分场景建设指导手册（第一版）》，解释权归陕西铁塔公司。
3 规范引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
6)中国铁塔股份有限公司《室内分布系统分场景建设指导手册（第一版））》7)GB8702－88《电磁辐射防护规范》8)YD5039－97《通信工程建设环境保护技术规定》4 系统结构分布系统是信源信号通过无源器件进行分路，经由馈线将无线信号均匀地分配到每一副独立安装在建筑物、小区灯杆、绿地等区域的小功率低增益天线上，从而实现目标区域信号的良好覆盖。
分布系统安装于建筑物内用于室内覆盖的系统称为室内分布系统；若用于城中村、住宅小区、广场等室外区域的系统称为室外分布系统。
分布系统是解决室内覆盖和室外场景覆盖盲区的重要手段，其组成结构如图1-1所示。
铁塔室分实施方案
铁塔室分实施方案铁塔室分是指在铁塔上安装室分设备，通过光纤传输信号，实现对无线信号的放大和分发，以提高无线信号覆盖范围和信号质量。
在实际的铁塔室分实施中，需要考虑多方面的因素，包括现场环境、设备选型、安装调试等，下面将详细介绍铁塔室分实施方案。
首先，对于铁塔室分的实施，需要充分考虑现场环境。
铁塔作为信号的传输基站，周围环境可能会存在高温、高湿、强风等不利因素，因此在选择室分设备时，需要考虑设备的耐高温、防水防尘等性能，以确保设备在恶劣环境下的正常运行。
此外，还需要对铁塔的结构和承重能力进行评估，确保室分设备的安装不会影响铁塔的结构安全。
其次，设备选型也是铁塔室分实施的关键。
在选择室分设备时，需要考虑设备的功率、覆盖范围、频段支持等因素，以满足不同铁塔的实际需求。
同时，还需要考虑设备的稳定性和可靠性，选择具有良好性能和质量保证的设备，以确保室分系统的长期稳定运行。
在实施铁塔室分时，安装调试是至关重要的一环。
在安装过程中，需要严格按照设备厂家提供的安装手册进行操作，确保设备的正确安装和连接。
在调试阶段，需要对设备进行参数配置和信号测试，以确保室分系统的正常运行和优质信号覆盖。
除此之外，还需要对铁塔室分实施过程中可能出现的问题进行充分的考虑和准备，例如设备故障、信号干扰等，制定相应的解决方案和紧急预案，以应对突发情况，确保室分系统的稳定性和可靠性。
综上所述，铁塔室分实施方案涉及到现场环境、设备选型、安装调试等多个方面，需要综合考虑各种因素，严格按照标准流程进行操作，以确保室分系统的正常运行和优质信号覆盖。
希望本文提供的铁塔室分实施方案能够对相关工作提供一定的参考和指导，确保铁塔室分工程的顺利实施。
铁塔室分站点(电信、联通合路方案)
1/2″馈线
7/8″馈线
注: 代号中的开头大写字母代表设备名, n为序号, m为楼层号, F代表楼层.
ANT1-2F-R /-16.0dBm T8-2F/10dB-R -0.3dBm T7-2F/10dB-R -3.1dBm T3-2F/7dB-R -5.6dBm T1-2F/6dB-R -8.4dBm PS2-2F-R ANT3-2F-R /-16.4dBm
ANT8-1F-R /-12.6dBm ANT13-1F-R /-13.3dBm ANT9-1F-R /-11.2dBm ANT11-1F-R /-10.2dBm
BT S
干放 (RPn-mF)
耦合器 (Tn-mF)
功分器 (PSn-mF)
