欧姆定律精品ppt课件
欧姆定律精品ppt课 件
目录
• 欧姆定律概述 • 欧姆定律公式及其解读 • 欧姆定律的应用场景 • 欧姆定律实验及演示 • 欧姆定律与电路设计优化 • 欧姆定律经典案例解析
01
CATALOGUE
欧姆定律概述
欧姆定律的定义
欧姆定律是电路分析的基本定律之一，它描述了电 路中电流与电压之间的关系。
欧姆定律的表述
考虑电路的效率
03
优化电路设计需要考虑电路的效率，通过欧姆定律计算电路的
效率，并尽量提高效率。
电阻、电容、电感等元件的优化选择
电阻的选择
根据欧姆定律，电阻是电流、电 压、电阻之间的关系的重要因素 ，因此需要选择合适的电阻值，
以优化电路设计。
电容的选择
电容是储存电荷的元件，其值会 直接影响电流和电压的波形，因
实验设备准备
01
02
03
电源
一个可调电压的直流电源，能 够提供0-10V的电压范围。
电阻器
一个可变电阻，通常在1k欧 姆到10k欧姆之间。
导线
用于连接电源和电阻器。
04
电流表和电压表
用于测量电流和电压。
实验操作步骤及注意事项
01
02
03
04
将电源、电阻器、电流表和电 压表按照正确的极性连接起来
。
THANKS
感谢观看
电压与电阻的关系
在电路中，电压与电阻没有直接的 关系，但是当电流一定时，电压和 电阻成正比，即电压越大，电阻也 越大
03
CATALOGUE
欧姆定律的应用场景
电路设计中的欧姆定律应用
欧姆定律在电路设计中有着重要的应用，电路设计需要考虑电流、电压和电阻之间 的关系，欧姆定律提供了理论基础。
目录
• 欧姆定律概述 • 欧姆定律公式及其解读 • 欧姆定律的应用场景 • 欧姆定律实验及演示 • 欧姆定律与电路设计优化 • 欧姆定律经典案例解析
01
CATALOGUE
欧姆定律概述
欧姆定律的定义
欧姆定律是电路分析的基本定律之一，它描述了电 路中电流与电压之间的关系。
欧姆定律的表述
考虑电路的效率
03
优化电路设计需要考虑电路的效率，通过欧姆定律计算电路的
效率，并尽量提高效率。
电阻、电容、电感等元件的优化选择
电阻的选择
根据欧姆定律，电阻是电流、电 压、电阻之间的关系的重要因素 ，因此需要选择合适的电阻值，
以优化电路设计。
电容的选择
电容是储存电荷的元件，其值会 直接影响电流和电压的波形，因
实验设备准备
01
02
03
电源
一个可调电压的直流电源，能 够提供0-10V的电压范围。
电阻器
一个可变电阻，通常在1k欧 姆到10k欧姆之间。
导线
用于连接电源和电阻器。
04
电流表和电压表
用于测量电流和电压。
实验操作步骤及注意事项
01
02
03
04
将电源、电阻器、电流表和电 压表按照正确的极性连接起来
。
THANKS
感谢观看
电压与电阻的关系
在电路中，电压与电阻没有直接的 关系，但是当电流一定时，电压和 电阻成正比，即电压越大，电阻也 越大
03
CATALOGUE
欧姆定律的应用场景
电路设计中的欧姆定律应用
欧姆定律在电路设计中有着重要的应用，电路设计需要考虑电流、电压和电阻之间 的关系，欧姆定律提供了理论基础。
《欧姆定律》ppt课件
实验器材和步骤
实验器材：电源、可调电阻器、电流表、电压 表、导线、待测电阻器。
01
1. 将电源、待测电阻器、电流表、电压表 和导线按照正确的顺序连接起来。
03
02
实验步骤
04
2. 调整电源电压，观察并记录电流表和电 压表的读数。
3. 改变电源电压，重复步骤2，至少进行五 组实验。
05
06
4. 根据实验数据计算电阻值。
欧姆定律的应用领域
总结词
欧姆定律在电路分析、电子工程、电气工程等领域有着广泛的应用，是理解和设计电路 的基础。
详细描述
欧姆定律是电路分析中的基本定律之一，广泛应用于电子工程、电气工程等领域。通过应用欧姆 定律，工程师可以分析电路中的电流和电压分布，预测电路的性能，优化电路设计。此外，欧姆 定律还用于电子设备、电力系统和通信网络的测试、调试和优化，以确保其正常运行和可靠性。
04
欧姆定律的应用实例
在电路分析中的应用
01
02
03
计算电流
通过已知的电压和电阻， 利用欧姆定律计算出电流 的大小。
分析电路
利用欧姆定律分析电路的 串并联关系，判断电压和 电流的分配情况。
优化电路设计
根据欧姆定律，合理选择 电阻、电容、电感等元件， 优化电路性能。
在电子设备中的应用
电子设备中的电源管理
利用欧姆定律研究电流通过导体产生的热量，解释焦耳定律。
验证欧姆定律的正确性
通过实验数据验证欧姆定律的正确性和适用范围。
05
欧姆定律的拓展知识
电阻的分类和特性
线性电阻
电阻值与电压和电流成正 比，满足欧姆定律。
非线性电阻
电阻值随电压和电流的变 值随环境因素（如温 度、光照、压力等）变化 而变化。
《欧姆定律》欧姆定律PPT课件
1
2
为
；当S1、S2 都闭合时，电流表的读数是
。
欧姆定律的简单计算
例 6 . 如 图 所 示 ， 电 源 电 压 保 持 不 变 ， R1＝ 1 0 Ω ． 闭 合 开 关 S ， 滑 动 变 阻 器 滑 片 P 从 a 端 移 到 b端，两电表示数变化关系用图乙线段AB表示。求： （1）电源电压； （2）滑片P滑到ab中点时电压表的示数。
公式：
欧姆定律的简单计算
变形式：
欧姆定律的简单计算
例1. 一段导体两端的电压为10V时，导体中的电流是0.5A,此导体的电阻是 20 Ω, 如果导体两端的电压降到1V，导体的电阻是 20 Ω。
导体的电阻值不发生改变
导体中的电阻是导体本身的一种性质， 与导体两端的电压和通过导体的电流大小无关。
欧姆定律的简单计算
A．
安培
C．
欧姆
律
例2.下列说法正确的是（ ） A．从R＝U 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
I
B．从R＝U 可知，对于某一导体，通过的电流越大，则导体的电阻越小
I
C．从I＝U 可知，导体中的电流跟两端的电压成正比，跟导体的电阻成反比
R
D．从R＝U 可知，对于某一导体，所加电压跟通过导体的电流之比是个恒量
I
欧姆定律
例3.关于物理定律、规律表述不正确的是（ ） A．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 B．物质的密度和物体的质量、体积有关。 C．物体的重力和质量成正比。 D．串联电路中的电流处处相等，串联电路中电源两端电压等于各用电器两端电压之和。
欧姆定律的简单计算
欧欧姆姆定定律律
开关S后，电流表A的示数I为1.2A。求： （1）电流表A1 的示数I1;
《欧姆定律》欧姆定律PPT优秀课件
解：（1）由图可知，R1与R2并联，电流表A1测
量电阻R1的电流，电流表A测干路电流；根据并
联电路各支路两端的电压相等可知：U1=U2=U=9V；
则电流表A1的示数：
I1
U1 R1
9V 10
0.9A
课堂检测
能力提升题
解：（2）因并联电路中干路电流等于各支路
电流之和，所以，通过电阻R2的电流：
I2=I-I1=1.2A-0.9A=0.3A，
解:U=220V，R=880kΩ=8.8×105Ω，
I=
U R
=
220V 8.8×105
Ω
=
0.00025
A
探究新知
根据 I
=
U R
，导出公式
U=
I
R
例题2 在如图所示的电路中，调节滑动变阻器 R'，使灯 泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该 灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
课堂检测
基础巩固题
2. 某定值电阻两端加上10V的电压时，测得通过它 的电流为2A，则其阻值为___5___Ω，若电压为0，则 它的阻值为___5___Ω。
课堂检测
基础巩固题
3. 两个定值电阻，阻值之比R1：R2=2：3，将它们串联
起来接在某一电路中，加在它们两端的电压之比U1：
U2=___2_：__3__；若将它们并联起来接在某一电路中，通
I= U = 12 V = 0.4 A R 30 Ω
探究新知
用欧姆定律进行计算的一般步骤 01 读题、审题（注意已知量的内容）；
02 根据题意画出电路图；
03 在图上标明已知量的符号、数值和未知量的 符号；
《欧姆定律》欧姆定律PPT课件
三个物理量刻；
“统一性”：I、U、R三个物理量的单位统一，均为国际制单位；
“同体性”：I、U、R三个物理量对于同一导体或同一电路(下标相同)。
对公式的深入理解——图像
I－U图像是指通过导体的电流I与导体两端电压U之间的
关系图像。导体电阻是定值时，图像是一条直线。
A . R1的阻值是8Ω
B．图中a点应标的电压值是5V
C．电源电压是8V
D． R0的阻值是2Ω
欧姆定律在生活中的运用
雾霾浓度测试仪
如图甲所示是一款雾霾浓度检测仪，其
检测原理如图乙所示，R0是定值电阻，
传感器 R1的电阻随雾霾浓度的增大而减
小。当雾霾浓度增大时，电压表示数变
大，电流表示数变大。通过电表示数的
如图，把甲乙串联在一个电路里面，电流
是一致的，“横着看”此时可以的求出电源
电压。
如图，把甲乙并联在一个电路里面，电压
是一致的，“竖着看”此时可以的求出干路
电流。
【例题】如图所示，是A、B两定值电阻的U－I图象，由图象中信息可知( D )
A．若电阻A、B两端的电压为0V，则A、B的电阻为0
B．A的电阻大于B的电阻
如图是甲、乙两个导体的I—U图像。根据欧姆定律的变
形公式 ：R
U
I
再由图可知：图像与电压U轴夹角越大，其电阻越大。
U/V
如果导体的电阻不是定值电阻（比如灯泡），其图像是
一条曲线，如图。但对每一点对应的电阻值，仍可用欧
姆定律计算。（特别说明下，灯泡也可当作定值电阻）
I/A
对公式的深入理解——图像
就可以知道油箱内油面的高度，当油箱内油量
减少时滑动变阻器电阻将增大，油量表示数减

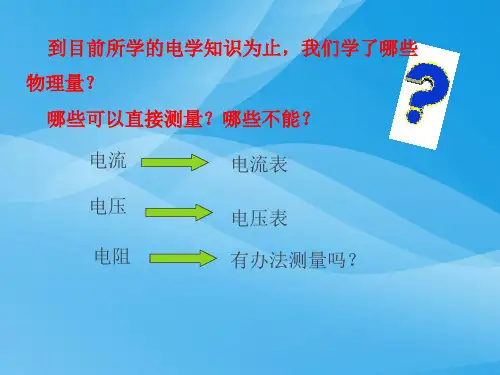

欧姆定律ppt40(4份) 人教版1优质课件优质课件

三组数据。
实验数据记录
实验次序 （1）
（2） （3）
电压U/V 2
2.5 3
电流I/A 0.2
0.25 0.28
电阻R/Ω
10 10 10.7
上表是某同学的实验记录,则被测电阻的阻值应为_1_0_._2_Ω_
注意事项
1、连接电路时开关应_断__开_闭合开关前，滑 动变阻器的滑片应移到_电__阻__最__大__位置。 2、滑动变阻器的作用 （1）保护电路； （2）改变电路中的电流和电压,便于多次测 量求平均值减小误差。
来改变加在待测电阻上的电压和通过待测 电阻的电流，以达到多次测量的目的。
实验电路图和实物图 电路图
A
S
L
R V
实物图
实验次数
1.22
灯丝电阻（Ω）
9.09
2 2.5 0.24 10.42
3 3 0.26 11.54
小芳和同学用伏安法测出了某一小灯泡的电 阻，经过计算她发现，小灯泡在不同电压下的电 阻是不同的，请对此尝试做出解释。
总结梳理，内化目标
原理
伏 安 器材 法 电路图 测 电 注意事项 阻
滑动变阻器作用
