第6章 剖面图和断面图

第6章  剖面图和断面图
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
6.1.3 画剖面图应注意的问题
(1) 假想剖切 剖面图是假想把物体剖切后画出的投影,其他未取剖面的视图应按完整的物体画出。
(2) 虚线处理 为了使剖面图清晰,凡是其它视图上已经表达清楚的结构形状,其虚线省略不画。
剖面图
投影图
目的
方法
结果
1、为了清晰地表达物体的内部结构;
2、假想用剖切面将物体剖开,将处于观察者与剖切面之间的部分移去,而将其余部分向投影面投射得到剖面图;
3、剖面图中虚线变实线,一般不再画不可见虚线。
剖 面图的形成
假想剖切 平面面
用一个假想的平面作为剖切平面,在形体的适当部位剖切开,并移去剖切平面与观察者之间的部分,将剩余的部分投影到与剖切平面平行的投影面上,所得到的投影图为剖面图,简称剖面。 原来不可见的虚线,在剖面图上变成实线,为可见轮廓。 剖面图由两部分组成:一部分是被剖切平面切到的部分的投影,另一部分是沿投影方向未被切到但能看到部分的投影。
长4-6mm的粗实线
剖切位置线
投射方向线
e、剖面符号如何表示?
剖切符号用阿拉伯数字表示,按顺序由左至右、 由下至上连续编号,并标注在剖视方向线的端部
f、需要转折的剖切位置线,在转折处如与其它图线发生混淆,应在转角的外侧加注与该符号相同的编号。

第六章工程图中常用的表达方法

第六章工程图中常用的表达方法

四 斜视图
(一)概念
V
机件向不平行于基本投影面的平面投射所得的视图,称为斜视图。
设置辅助投影面
P
倾斜结构与辅助投影面平行
H
投射方向垂直与倾斜结构
倾斜结构在辅助投影面 的投影反映实形
返回
(二)斜视图的配置与标注
B B
B 向视图为按投影关系配置 的局部向视图,可省略标注。
斜视图一般按投
B
A
影关系配置在箭头所
倾斜结构剖切后 假想转平再投影
A
A
A-A
剖切平面后的结
构按原投影画出
返回
当剖切后产生不完整要素时,应将该部分按不剖绘制,如下图所示。 A-A
经剖切后在此处产 生的交线不应画出
A
A
该部分被剖切后使 零件右边中间的耳 板产生不完整要素
A
返回
采用旋转剖的方法画剖视图时必须标注。标注中箭头所指的方向是投射方向而 非旋转方向。视图之间没有图形隔开时可省略箭头。字母水平书写,字头朝上。
返回
(二)局部视图的配置与标注规定
该局部 视图与主视 图按投影关 系配置,中 间没有图线 隔开,可省 略标注。
该局部视图与主视
图按投影关系配置,中 间没有图形隔开,可省 略标注。
1、局部视图上方标出视图名称“ × ”(“ × ”为大写拉丁字母),
在相应的视图附近用箭头指明投影方向,并标注相同的字母当局部视图按投
返回
基本对称机件的半剖视图,如图所示。半剖视图的标注方法及省略标 注的情况与全剖视图完全相同。
零件右上方虽加工 了螺孔,但左一半 和右一半基本对称
基本对称的机件可画成半剖视图
当采用单一剖切 平面剖切机件画半剖 视图时,视图之间投 影关系明确,没有任 何图形隔开,可以省 略标注。

项目六 剖面图、断面图的识读和绘制 (1)

项目六  剖面图、断面图的识读和绘制 (1)
图6-13 模型断面图的识读
项目六 剖面图、断面图的识读和绘制
试一试
1. 剖面图是物体在剖视投影中能见到的__________部分和其他的 ___________部分的正投影图。
2. 剖切符号由________________和________________组成。 3. 剖面图通常有____________、_____________、_____________ 及分层和局部剖视图。 4. 断面图的主要表现形式有______________、中断断面图和 _________________。
项目六 剖面图、断面图的识读和绘制
项目描述
剖面图与断面图是建筑工程图样的主要表达 形式,能真实反映房屋内部的布置形式、构造类型 等。通过本项目的学习,理解剖面图与断面图的形 成方法,学会建筑模型的剖面图与断面图的绘制, 为进一步识读建筑工程图样作准备。
项目六 剖面图、断面图的识读和绘制
学习目标
掌握剖面图,学 会绘制剖面图与断面图。 通过剖、断面图的绘制学习,培养较强的空间 想象能力和图形架构能力。
项目六 剖面图、断面图的识读和绘制
任务要求: 1.绘制某建筑入口处台阶的剖面图与断面图。 2.绘制建筑构件剖面图与断面图。
项目六 剖面图、断面图的识读和绘制
一.剖面图的绘制
在绘制剖面图时,除应画出剖切到的断面轮廓线外, 还应画出沿投射方向的可见轮廓线,如图6-14所示,应注 意以下四点要求:
1.断面轮廓线用粗实线绘制; 2.断面内部应画出材料图例,当不必指出材料时,可 用等间距的45°倾斜细实线表示; 3.切面没有切到,但沿投射方向仍可见的部分,用中 实线绘制; 4.制图完成后在下方注写图名,图名以剖切符号的编 号来命名,如×-×剖面图。

第6章 剖面图和断面图-建筑制图与识图-李元玲

第6章 剖面图和断面图-建筑制图与识图-李元玲
• 3.为了保持图面清晰,一般在剖面图中不画虚 线。但是如果画少量的虚线就能减少投影图的数 量,且所加虚线对剖面图清晰程度的影响也不大 时,虚线可以画在剖面图中。(虚线可画可不画, 依题而已)
6.1剖面图
• 6.1.4 剖面图的种类 • 由于形体的形状变化多样,对形体作剖面图时所剖切的位
置、方向和范围也不同。下面介绍建筑工程中常用的剖面 图的剖切方法。常用的剖面图有:全剖面图、半剖面图、 阶梯剖面图、展开剖面图、局部剖面图和分层剖面图六种。
第6章 剖面图和断面图
6.1 剖面图
• 6.1.1 剖面图的形成 • 剖面图是假想用一个剖切平面将形体剖切,移去介于观察
者和剖切平面之间的部分,对剩余部分向投影面所作的正 投影图。
6.1 剖面图
• 剖切平面通常为投影面平行面或垂直面,剖面图的形成如图6.1所示。在(a) 图中假想用一个通过基础前后对称面的正平面P将基础剖切开,移去介于观察 者和剖切平面之间的部分,再将留下的后半部分基础向V面(投影面)作投影, 得到图(b)所示的剖面图。图中反映了:剖切到的建筑形体的材料图例和构
•移出断面图应在形体 投影图的附近,以便 识读。移出断面图也 可以适当的放大比例, 以利于标注尺寸和清 晰地显示其内部构造。
(a)
图6.16 (b)
6.2断面图
• 2.重合断面

将断面图直接画于投影图中,二者重合在一起,称为重合
断面图。如图6.16所示,为一角钢的重合断面图。它是假想用
一个垂直于角钢轴线的剖切平面剖切角钢,然后将断面向右旋
法都不能解决,可以用两个相交剖切平面将形体剖切开,所得到
的剖面图,经旋转展开,平行于某个投影面后再进行正投影称为
展开剖面图。
•如图6.8所示,为一个楼 梯展开剖面图,由于楼 梯的两个梯段间在水平 投影图上成一定夹角, 如用一个或两个平行的 剖切平面都无法将楼梯 表示清楚,因此可以用 两个相交的剖切平面进 行剖切,移去剖切平面 和观察者之间的部分, 将剩余楼梯的右面部分 旋转至与正立投影面平 行后,便可得到展开剖 面图,在图名后面加 “展开”二字,并加上

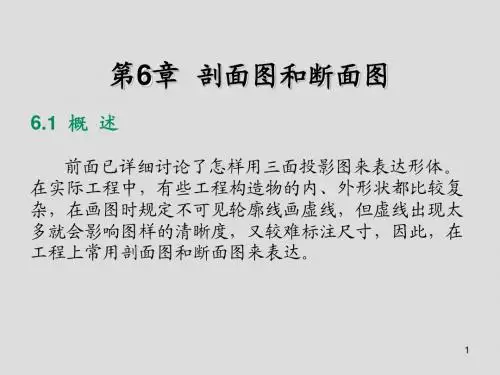

道路工程制图与识图第6章 剖面图和断面图

道路工程制图与识图第6章 剖面图和断面图

15
③在半剖面图中,剖切平面位置的标注与全剖切一 样。 ④若形体具有2个方向的对称平面,且半剖面又置 于基本投影位置时,标注可以省略。但当形体只有一个 方向的对称面时,半剖面图必须标注,如图6.10所示。
16
17
6.2.3 局部剖面图 当物体外形复杂、内形简单,且需保留大部分外形, 只需表达局部内形时,在不影响外形表达的情况下,局 部地剖开物体来表达结构内形所得到的剖面图,称为局 部剖面图。局部剖切的位置与范围用波浪线表示。如上 述蓄水池的H 面投影就可改画为局部剖面图,如图6.11 所示。
32
2)中断断面图 将长杆件的投影图断开,并把断面图画在断开间隔 处,这样的断面图称为中断断面图,如图6.21所示。中 断断面图不需要标注,而且比例与基本视图一致。
26
27
28
6.3 断 面 图
6.3.1 移出断面图 移出断面图就是把断面图绘制在投影图的外边,如 图6.17所示。 应当注意的是,移出断面的轮廓线用标准实线绘制, 一般只画出剖切后的断面形状,但剖切后出现完全分离 的2个断面时,这些结构应按剖面图画出,如图6.18所 示。
29
30
31
6.3.2 重合断面图和中断断面图 1)重合断面图 把断面图重叠在基本视图轮廓之内的断面图,称为 重合断面图,如图6.19所示。
10
11
6.2.2 半剖面图 当物体的内、外形均为左右对称或前后对称或上下 对称,而外形又比较复杂时,以对称中心线为界,可将 其投影的一半画成表示物体外部形状的正投影,另一半 画成表示物体内部结构的剖面图,中间用点划线分界。 这种投影图和剖面图各为一半的图,称为半剖面图。上 述蓄水池的W 面投影图就可以改画为半剖面图,如图 6.7所示。

建筑识图项目六剖面图、断面图的识读和绘制

建筑识图项目六剖面图、断面图的识读和绘制

项目六剖面图、断面图的识读和绘制知识结构本项目知识结构如图6-1所示。

图6-1 项目六知识结构图知识要点一、剖面图与断面图的概念假想用一个平行于某投影面(如H面、V面)的剖切平面在形体的适当部位将形体剖开,移去观察者与剖切平面之间的形体,对余下形体所作的正投影称为剖面图。

仅对剖切平面与形体接触的部分(截断面)所作的正投影称为断面图。

二、剖、断面图的剖视方法(一)剖面图的剖视方法1.剖切位置线:表示剖切面的位置,长度宜为6-10mm,用粗实线绘制。

2.投射方向线:表示剖切后的投射方向,长度宜为4-6mm,用粗实线绘制。

投射方向线与剖切位置线相垂直,如在剖切位置的右侧,则表示投射方向从左向右。

3.剖切面编号:采用阿拉伯数字,按顺序连续编排,并应注写在投射方向线的端部。

(二)断面图的剖视方法1.剖切位置线:表示剖切面的位置,长度宜为6-10mm,用粗实线绘制。

2.剖切面编号:采用阿拉伯数字,按顺序连续编排,数字所在的一侧即为投射方向。

编号注写在剖切位置线的左侧,则表示投射方向从右向左。

(三)剖面图与断面图的区别1.在剖切符号的标注上,断面图只需标注剖切位置线,用编号所在一侧表示投射方向,而剖面图用投射方向线表示投射方向。

2.在画法上,断面图只画出物体被剖开后的投影,而剖面图除了要画出断面的投影外,还要画出剖切面后物体可见部分的投影。

三、剖、断面图的分类(一)剖面图的分类1.全剖面图:用一个剖切面将形体全部剖开所得到的剖面图。

2.半剖面图:当剖切的物体是对称图形时,通常把投影图的一半画成剖面图,另一半画成形体的外形图。

通常画半剖面图时常以对称线为界,当对称线是铅垂时,剖面图一般画在对称线的右方;当对称线是水平线时,剖面图一般画在对称线的下方。

3.阶梯剖面图:用两个或两个以上相互平行的剖切面按需要进行剖切所得到的剖面图。

4.局部剖面图:为更好表达建筑构件内部构造,采用局部剖切的方法来表示剖面图。

局部剖面图与投影之间用波浪线作为分界线。

断面图与剖面图的区别

断面图与剖面图的区别

断面图与剖面图的区别
断面图与剖面图的区别在于断面图只画形体被剖开后断面的投影,而剖面图要画出形体被剖开后整个余下部分的投影如图4-11。

1)剖面图是形体剖切之后剩下部分的投影,是体的投影。

断面图是形体剖切之后断面的投影,是面的投影。

剖面图中包含断面图。

2)剖面图用剖切位置线、投射方向线和编号来表示。

断面图则只画剖切位置线与编号,用编号的注写位置来代表投射方向。

3)剖面图可用两个或两个以上的剖切平面进行剖切,断面图的剖切平面通常只能是单一的。

图4-11 断面图与剖面图的区别
在剖面图或断面图中,剖切面剖切到的实体部分还应画出相应的材料图例。

常用的建筑材料图例见表4-1。

表4-1 材料图例。

建筑工程识图与构造技术之剖面图与断面图

建筑工程识图与构造技术之剖面图与断面图
剖面图应用案例
某高层住宅楼的剖面图,展示了从底 层到顶层的每一层楼的结构和构造, 包括梁、板、柱等构件的位置和尺寸。
断面图应用案例
某桥梁工程的断面图,展示了桥梁的 某一具体部位或某一层的构造,包括 桥墩、桥台、桥面板等构件的位置和 尺寸。
05
剖面图与断面图的绘制软件介绍
AutoCAD软件在剖面图与断面图绘制中的应用
作用
剖面图主要用于表示建筑物的内部构 造,如梁板、墙体的位置和相互关系 ;断面图主要用于表示某一位置的结 构形式,如基础、柱、梁等。
剖面图与断面图的分类
剖面图分类
全剖面图、半剖面图、局部剖面图。全剖面图表示整个建筑物或构筑物的内部构 造;半剖面图表示建筑物的一半内部构造;局部剖面图表示建筑物的某一部分内 部构造。
断面图在建筑工程中的应用
结构设计
在结构设计阶段,断面图可以帮 助设计人员更好地了解结构构件
的内部构造,优化设计方案。
施工指导
在施工阶段,断面图可以为施工人 员提供详细的施工指导,帮助他们 更好地理解施工要求和工艺流程。
质量检测
在建筑工程质量检测阶段,断面图 可以帮助检测人员更好地了解结构 内部的缺陷和问题,及时发现并处 理质量隐患。
剖面图可以用于对建筑物进行结构分 析,了解结构的受力情况和稳定性等 方面的问题。
施工阶段
在施工阶段,剖面图可以作为施工的 参考依据,帮助施工人员更好地理解 建筑物的构造特点,确保施工的顺利 进行。
03
断面图的绘制与识读
断面图的绘制要点
选择合适的剖切位置
断面图应选择在结构或构件的 代表性部位进行剖切,以便清
识别建筑内部结构
通过观察剖面图中的墙、柱、梁等构件,了 解建筑物的内部结构。

剖面图和断面图的区别

剖面图和断面图的区别

剖面图和断面图的区别
区别如下:
1、剖面图中包含着断面图。

剖面图是画剖切后剩余部分“体”的投影,除画出截断面的图形外,还应画出沿投影方向所能看到的其余部分;断面图只画出物体被剖切后截断“面”的投影,断面图包含于剖面图中。

2、剖面图与断面图的表示方法不同。

剖面图的剖切符号要画出剖切位置及投影方向线;断面图的剖切符号只画剖切位置线,投影方向用编号所在的位置来表示。

3、剖面图与断面图中剖切平面数量不同。

剖面图可采用多个剖切平面;断面图一般只使用单一剖切平面。

通常,画剖面图是为了表达物体内部形状和结构;断面图则常用来表达物体中某一局部的断面形状。

剖面图和断面图

剖面图和断面图

. ....
. .. .
..
. .
..
.
. .
. .
..
. . .
. ....
.. ..
.. ... .. .
... ...
. ...........
..
.. ..
精品课件
精品课件
(6)编号
编号采用阿拉伯数字或大写拉丁字母按顺 序由左至右、由下至上连续编排,并注写在投 射方向线的端部。
2
1
1
2
精品课件
精品课件
1.1.2 剖面图的标注
(1) 剖切符号用两段短的
粗实线—表示,用以表示剖
切位置,画在剖切面的起始、 转折和终止处,尽可能不要 与图形的轮廓线相交。6— 10mm的粗实线。
(2) 投射方向用 表示, 画在剖切符号的两外端, 并与剖切符号垂直 。4— 6mm的粗实线。
(3) 在剖面图的上方用大写拉丁字母标出剖面图的名称“-”,
精品课件
旋转剖可用于表 达轮、盘类物体上的 孔、槽结构,及具有 公共轴线的非回转体 物体。
旋转剖的标注规 定与阶梯剖相同。
当剖切后产生不完整要素时,应将此部分按不剖绘制。
精品课件
精品课件
1.2.6 展开剖面 剖图切面是用曲面或平面与曲面组合而成的铅垂面,它是随
着工程构造物的中线弯曲而弯曲的,然后把剖切面展平 (拉直),使它平行正平面并进行投影,从而画出的剖面 图。称为展开剖面图。
剖面图和断面图
精品课件
在前面学习的投影图中,凡是看得 见的轮廓线用实线表示,看不见的 轮廓线用虚线表示。如果立体形状 复杂,那么虚线会太多,图线就会 混杂不清,即影响图样的清晰,又 较难标注尺寸。遇到这种情况,工 程上采用剖面图和断面图表示。 本节将介绍剖面图、断面图以及其 他规定画法和简化画法。

建筑制图基本原理系列剖面图与断面图

建筑制图基本原理系列剖面图与断面图

(二) 侧立面图及表达的内容
在房屋建筑图纸中,应用侧投影可以房屋建筑 侧立面投影图,如东西(或左右)两侧立面。对 房屋东立面作的投影图叫东立面图,表达房屋 东立面上的外形及构造;用侧投影的方法也可 以对房屋西立面进行投影,也说是从房屋的西 面(右面)看上去的,叫西立面图,表达房屋西 立面的外形及构造情况。
➢ 剖面图与断面图的区别
(二)断面图的形成与分类 移出断面图
断面图
断面在视图断开处
重合断面图
断面与视图重合
画断面材料图例
不画断面材料 图例,断面涂黑。
➢ 断面例图
重合断面图 画法二 当剖切断面很薄时,剖切断面可涂黑,不画断面材料图例。
不同类型的断面图
角钢断面图
相邻图黑图例的画法
优点:断面图表达简单清晰
阶梯剖面图适用于物体上有两个或两个以上部位的内部构 造需要表示,用全剖面均不能清楚表达其内部外部情况时 采用。
(五) 分层剖面图
为了使绘图更为简便,在建筑工程图中还采用分层剖面图。
➢ 楼板分层剖示意图与剖面图
(六) 展开剖
用两个以上相交的剖切面剖切形体,剖开后 用展开的方法画在同一个平面上,这样所得 到的剖面图,称为展开剖面图。
到的剖面图叫全剖面图。 全剖面图适宜物体外形较为简单,但内部构造复杂且图
形不对称或虽然对称但外形较为简单时采用。
AA
A
A
平行于水平剖切的房屋全剖示意与投影图
垂直于水平面剖切的房屋全剖示意与投影图
(二) 半剖面图

(三) 局部剖面图
见投影图中水平水投平影投。影。
(四) 阶梯剖面图
把一个剖切平面折成两个平行的剖切平面,将物体沿着需 要显露的地方剖开,所得到的剖面图,叫做阶梯剖面图, 见下图。

剖面图与断面图制图课件

剖面图与断面图制图课件
1—1剖面图
适用范围:外形较简单,内形较复 杂而图形又不对称时。
第28页/共76页
2、半剖 当构筑物具有对称平面时,在垂直于对称平面的投影面上投影所得的图形,以对称中心线为界,一半画成剖面,另一半画成投影图。
取外形 的一半
取剖面图的一半
第35页/共76页
第36页/共76页
错误
当图形的对称中心线处有构筑物的轮廓线时,不宜采用半剖面图,可采用近似于半剖的局部剖面图。其原则是保留轮廓线。
第37页/共76页
正确
错误
波浪线不能穿过中空
波浪线不能超过轮廓线
正确
错误
波浪线不应与其它轮廓线重合
局部剖面图中应注意波浪线的画法
第38页/共76页
第31页/共76页
2、半剖面图 一半画成外形图,另一半画剖面图。当物体具有对称平面时,向垂直于对称平面的投影面投射时所得的图形,以对称符号为界,一半画成外形图(一般不画虚线),另一半画剖面图。 适用于具有与投影面垂直的对称平面,且其内、外均需表达的物体。 习惯上: 当对称中心线是竖直线时,其右边画剖面图,左边画外形; 当对称中心线是水平横线时,其下边画剖面图,上边画外形;
第13页/共76页
§7-2 剖面图和断面图
一、基本概念二、剖切方式三、剖面图的种类四、断面图的种类
第14页/共76页
剖面图1、为了清晰地表达物体的内部结构;2、假想用剖切面将物体剖开,将处于观察者与剖切面之间的部分移去,而将其余部分向投影面投射得到剖面图;3、剖面图中虚线变实线,一般不再画不可见虚线。
第33页/共76页
第34页/共76页
局部剖面图要注意以下几点: 1)、局部剖面图要用波浪线与投影图分界,波浪线可看作是构筑物断裂面的投影,因此波浪线不能超出视图的轮廓线,不能穿过中空处,也不允许波浪线与图样上其它图线重合或成为轮廓线的延长线。2)、波浪线也可以用折断线代替。当被剖切结构为回转体时,允许将该结构的中心线作为局部剖视与视图的分界线。3)、局部剖面图一般可省略标注。但当剖切位置不明显或局部剖面图未按投影关系配置时,则必须加以标注。

第六章视图剖视图和断面图课件详解

第六章视图剖视图和断面图课件详解

确定剖切面的位置; 想象哪部分移走了?剖面区域的形状? 哪些部分投射时可看到? 在剖面区域内画上剖面符号; 补全可见部分。
三、剖视图的标注
(1)在相应的视图上用剖切位置线(断开的粗实线,长 约为5—10mm,尽可能不与图形的轮廓线相交)表示剖 切面的位置。 剖视图名称 其两端用箭头表示 投影方向,并注上 字母,同时在剖视 图的上方用相同字 母标出剖视图的名称 “×—×”。
5.2
剖 视 图
问题: 当物体的内部形状较复杂时,视图上 将出现许多虚线,不便于看图和标注尺寸。
解决办法?采用剖视图
5.3 剖 视 图
一.剖视图的概念
假想用剖切 面剖开物体,将 处在观察者和剖 切面之间的部分 移去,而将将其 余部分向投影面 投射所得图形, 称为剖视图,简 称剖视。
二.剖视图的画图步骤
主视图周围的四个视图靠近主视图的那一侧都 反映了物体的后方位。
仰视
主视
俯视
4. 按投影关系配置的视图一律不标注视图名称
(仰视图)
(右视图)
(后视图)
国标规定:
在完整、清晰地表达物体各部分形状的前提下,力求制图简便;视图一 般只画出机件的可见部分,必要时才画出其不可见部分。
ห้องสมุดไป่ตู้
向视图
向视图是可以自由配置的视图。向视图必须标注视图 A 名称或投射方向
A -A
B-B
C-C
A
A
B
B
C
C
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。
但没有表示清楚的结构,允许画少量虚线。
A A
A -A
四. 剖面符号
1.选择正确的剖视图
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(1)剖切符号 断面图的剖切符号仅用剖切位置线表示。剖切位置线用两段 粗实线绘制,长度为6~10mm,如图6.9b所示。 (2)剖切符号编号 剖切符号编号方法与剖面图基本一致。值得注意的是,断面 图无需投影方向线的表示,仅在剖切位置线一侧注写剖切符 号编号,编号所在一侧表示该断面剖切后的投影方向。编号 写在剖切线下方,表示向下投影,编号写在剖切线左边,表 示向左投影,如图6.9b所示。
工程制图基础 第6章 剖面图与断面图
学习目标 1.能够理解剖面图、断面图的基本概念 2.能够掌握剖面图、断面图的画法
工程制图基础 第6章 剖面图与断面图
6.1 剖面图 6.2 断面图 6.3 简化画法
6.1 剖面图
6.1.1剖面图的形成 6.1.2剖面图的标注 6.1.3剖面图的种类与画法
6.1.1剖面图的形成
6.1.1剖面图的形成
6.1.2剖面图的标注
1.剖切符号 剖切符号应由剖切位置线和投射方向线组成。 (1)剖切位置线 用剖切平面的积聚投影表示剖切位置,称为剖切位置线,简 称剖切线。在投影图中用断开的一对粗实线表示,长度为6~ 10mm,如图6.2所示。画图时,剖切线不应与图线相交。 (2)投影方向线 形体剖切后剩余部分的投影方向用垂直于剖切位置线的粗实 线(或箭头)表示,长度为4~6mm,如图6.2所示。
6.3简化画法
在不影响生产和表达形体完整性的前提下,为了节省绘图时 间,提高工作效率,国标中规定了一些简化画法。 6.3.1对称图形画法 6.3.2折断省略画法 6.3.3相同要素画法
6.3.1对称图形画法
当视图只有1条对称中心线时,可以只画视图的一半;当 视图有2条对称中心线时,可以只画视图的1/4,但必须画出 对称中心线。同时,对称中心线两端需加上对称符号,对称 符号用一对平行的细实线表示,其长度为6~10mm,间距为 2~3mm,如图6.12所示。
6.3.2折断省略画法
对于较长的构件,如沿长度方向的形状相同或按一定规 律变化,可将中间折断部分省去不画,断开处应以折断线表 示,折断线两端应超出图形线2~3mm,如图6.13所示。
6.3.3相同要素画法
形体内有多个完全相同且连续排列的构造要素时,可仅 在其两端或适当位置画出其完整图形,其余要素以中心线或 中心线交点表示,如图6.14所示。
为了清楚地表达物体的内部结构形状,假想用剖切面剖 开物体,将处在观察者和剖切面之间的部分移去,而将剩余 部分向投影面投影,并在剖切到的实体部分画上相应的材料 图例,这样所得的图形称为剖面图。
如图6.1a、c所示,假想用 一个通过混泥土基础前后 对称面的正平面P,将基础 切开,移走剖切平面P和观 察者之间的部分,将留下 的后半个基础向V面作投影, 所得投影即为基础的剖面 图,如图6.1d所示。从图中 可看出原来不可见的虚线 (图6.1b),在剖面图上已 变成实线,为可见轮廓线。
6.2.3断面图的种类与画法
1.移出断面 画在物体投影轮廓线之外的断面图,称为移出断面,如6.9b 所示。 注意事项: (1)移出断面应尽量画在剖切平面的延长线上或其他适当位 置。。 (2)移出断面的轮廓线用粗实线绘制,一般只画出剖切后的 断面形状,但剖切后出现完全分离的两个断面时,这些结构 应按剖面图画出。断面上要绘出材料图例,材料不明时可用 45°细斜线表示。
6.1.1剖面图的形成
作剖面图时应注意以下几点: ①剖切是假想的,目为是为了清楚地表达形体的内部结构形 状,并不是真正地将形体切开而移去一部分。因此除了剖面 图外,其它视图仍应完整画出。 ②剖切平面一般应平行于基本投影面,且尽量通过形体的孔、 洞、槽等对称中心线。 ③剖面图是“剖切”后将剩下的部分进行投影。因此,在画 剖面图时,剖切面与物体接触部分的区域轮廓用粗实线绘制。 剖切面没有切到,但沿投射方向仍可看见的物体其他部分投 影的轮廓线用中实线绘制,剖面图中一般不画虚线。 ④剖切到的区域内应画上表示建筑材料的图例,如表6-1所示。 在未指明材料类别时,剖面图中的材料图例一律画成方向一 致、间隔均匀(一般为2~6mm)的45°细实线,称为剖面线。 当有轮廓线为45°时,可将剖面线画成30°或60°表示。
6.1.3剖面图的种类与画法
6.展开剖面图 (1)形成 剖切平面是用曲面或平面与曲面组合而成的铅垂面,沿构造 物的中心线剖切,再将剖切平面展开(或拉直),使之与投 影面平行,再进行投影,这样所画出的剖面图称为展开剖面 图。 (2)适用范围 适用道路路线、纵断面及带有弯曲结构的工程形体,如图6.8 所示弯桥的展开剖面图。
6.2.3断面图的种类与画法
3.中断断面 画在视图中断处的断面图称为中断断面。这种画法适用于较 长而只有单一断面的杆件,如图6.11所示型钢的中断断面图。 注意事项: (1)中断断面画在视图的中断处, 不需要标注。 (2)中断断面的轮廓线用粗实线绘制,断面上要绘出材料图 例,材料不明时可用1)形成 当形体具有对称平面时,且外形又比较复杂时,以对称中心 线为界,将其投影的一半画成表示形体外部形状的正投影, 另一半画成表示内部结构的剖面图,这种一半画投影图,另 一半画剖面图的图形称为半剖面图,如图6.3所示。 (2)适用范围 内、外形都需要表达的对称形体。 (3)注意事项 ①半个投影图和半个剖面图必须以点划线分界,切不可画成 实线。但如轮廓线与图形对称线重合时,则应避免使用半剖 面图。 ②半个剖面图习惯画于分界线的右侧与下方。 ③在半个剖面图中,内部结构已经表达清楚时,对称分布在 半个投影图中的虚线可省略不画。
6.1.2剖面图的标注
2.剖切符号编号 剖切符号的编号宜采用阿拉伯数字或英文字母从小到大连续 编写。在图上按从左到右,由上到下的顺序编排,编号注写 在投影方向线的端部。需要转折的剖切位置线,应在转角的 外侧加注与该符号相同的编号,编号数字一律水平书写。 3.剖面图名称注写 在剖面图下方标注剖面图名称,以对应的剖切符号编号作为 剖面图的图名,并在图名下方画一条等长的粗实线,如“1-1 剖面图”。
6.1.3剖面图的种类与画法
3.局部剖面图 (1)形成 用剖切平面局部地剖开形体来表达内部结构形状所得到的剖 面图,称为局部剖面图。局部剖切的位置和范围用波浪线表 示,如图6.4所示。
6.1.3剖面图的种类与画法
(2)适用范围 ①外形复杂、内部形状简单且需保留大部分外形,只需表达 局部内部形状的形体。 ②形体轮廓与对称轴线重合,不宜采用半剖或全剖的形体, 可采用局部剖面图。 (3)注意事项 ①剖切范围根据实际需要决定,但要考虑看图方便,剖切不 应过于零碎。 ②用波浪线表示形体断裂痕迹,波浪线应画在实体部分,经 过孔、洞、槽等非实体部分时需断开。同时,不能超出形体 轮廓线,不能与图上其它图线重合或画在其他图线的延长线 上,如图6.5所示。 ③局部剖面图只是形体整个外形投影中的一部分,不需标注。
6.1.3剖面图的种类与画法
5.旋转剖面图 (1)形成 用两相交的剖切平面(交线垂直于基本投影面)剖切形体后, 将被剖切的倾斜部分旋转到与选定的基本投影面平行,再进 行投影,使剖面图既得到实形又便于画图,这样的剖面图叫 旋转剖面图,如图6.7所示。 (2)适用范围 内形不在同一平面上,且具有回转轴的形体。 (3)注意事项 ①两剖切平面交线一般应与所剖切的形体回转轴重合,并标 注剖切符号。 ②在画旋转剖面图时,应当先剖切、后旋转、再投影。注意 两剖切平面的交线不应画出。
6.2.2断面图的标注
(3)断面图名称注写 在断面图下方标注断面图名称,如“1-1断面图”,并在图名 下方画一条等长的粗实线,如图6.9b所示。 (4)断面图与剖面图的区别(图6.9) 断面图与剖面图一样,也是用来表达形体的内部结构形状, 两者的区别在于: ①在绘图上,断面图只画出剖切平面剖切到的断面的投影, 它只是面的投影。而剖面图除了画出断面形状外,还要画出 沿投影方向剩余形体可见部分的投影,它是体的投影。 ②在剖切符号标注上,断面图只需标注剖切位置线,而不再 画表示投影方向的粗实线(或箭头),仅用编号所在的一侧表示 投影方向。
6.2 断面图
6.2.1断面图的概念 6.2.2断面图的标注 6.2.3断面图的种类与画法
6.2.1断面图的概念
假想用剖切平面将形体剖开后,仅画出被剖切处断面的形状, 并在断面内画上材料图例或剖面线,这种图形称为断面图, 简称断面,常用来表示物体局部断面形状。断面图的形成如 图6.9b所示。
6.2.2断面图的标注
6.2.3断面图的种类与画法
2.重合断面 重叠在基本视图轮廓之内的断面图,称为重合断面。在土建 工程中重合断面常用于表示路面结构坡度、屋面坡度、构件 及墙面的装饰以及桥台锥坡等,如图6.10所示角钢的重合断面 图。 注意事项: (1)重合断面画在剖切位置迹线上,一般不需要标注。 (2)重合断面的轮廓线用粗实线绘制,断面上要绘出材料图 例,材料不明时可用45°细斜线表示。 (3)当剖面轮廓线与视图轮廓线重合时,视图中的轮廓线仍 应连续画出,不可间断。
6.1.3剖面图的种类与画法
4.阶梯剖面图 (1)形成 当形体内部结构层次较多,采用一个剖切平面不能把形体内 部结构全部表达清楚时,可以假想用两个或两个以上相互平 行的剖切平面剖开形体,所得到的剖面图,称为阶梯剖面图, 如图6.6所示。 (2)适用范围 适合于表达内部结构不在同一平面的形体。 (3)注意事项 ①阶梯剖面图必须加以标注,为使转折处的剖切位置不与其 它图线发生混淆,应在转角处标注转角符号“┓”。 ②在剖面图上,由于剖切平面是假想的,不要画出两个剖切 平面转折处交线的投影。 ③转折位置不应与图形轮廓线重合,也要避免出现不完整的 要素,如不应出现孔、洞、槽等结构的不完整投影。
6.1.3剖面图的种类与画法
剖面图按剖切目的和剖切面的不同可分为全剖面图、半 剖面图、局部剖面图、阶梯剖面图、旋转剖面图、展开剖面 图等。 1.全剖面图 (1)形成 假想用一个平面将形体全部剖开后所得到的剖面图,如图6.1d 所示。 (2)适用范围 不对称或者虽然对称但外形简单、内部比较复杂的形体。 (3)注意事项 全剖面图一般要标注剖切位置线,只有当剖切平面与形体的 对称平面重合,且全剖面图又置于基本投影图位置时,可以 省略标注。
