钢结构符号表示大全

钢结构符号表示大全是对钢结构中常用符号及其含义的总结，以下是一些常见的符号：
1. H型钢：HW、HM、HN
2. 工字钢：I
3. 槽钢：C
4. 角钢：L
5. 等边角钢：∠
6. 不等边角钢：∟
7. 圆钢：Φ
8. 方钢：□
9. 六角钢：H
10. 八角钢：O
11. 钢板：δ
12. 钢管：Φ
13. 焊接工字钢：HW
14. 焊接H型钢：HH
15. 矩形管：矩
16. 椭圆管：椭
17. 钢筋混凝土用钢：HRB、RRB、CRB
18. 不锈钢：S
19. 铝型材：AL
20. 铜型材：Cu
21. 铸铁：QT、KTH、HT
22. 球墨铸铁：QT
23. 铸钢：ZG
24. 热轧型钢：HR
25. 冷轧型钢：CR
26. 挤压型钢：EX
27. 型材：M
这些符号在钢结构设计、施工和制造过程中具有重要作用，了解这些符号的含义有助于更有效地进行钢结构工程的各项工作。

钢结构图纸符号代表含义及识图常识(转)

钢结构图纸符号代表含义及识图常识（转）GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构中各种符号大全

钢结构中各种符号大全钢结构图纸中的符号种类繁多，涵盖了钢材类型、连接方式、构件类型等多个方面。

以下是一些常见的钢结构符号及其含义：1. 钢材类型符号：* Q235：普通碳素结构钢* Q345：低合金结构钢* Q390：高强度低合金结构钢* Q420：高强度结构钢2. 连接方式符号：* M：普通螺栓* M16：16mm螺栓* M10：10mm螺栓* G：高强度螺栓* G16：16mm高强度螺栓* G10：10mm高强度螺栓3. 构件类型符号：* GJ：钢架* GL：钢架梁* GZ：钢架柱* XG：系杆* SC：水平支撑* YC：隅撑* ZC：柱间支撑* LT：檩条* TL：托梁* QL：墙梁* GLT：刚性檩条* WLT：屋脊檩条4. 其他符号：* GXG：刚性系杆* YXB：压型金属板* SQZ：山墙柱* XT：斜拉条* MZ：门边柱* ML：门上梁* T：拉条* CG：撑杆* HJ：桁架* FHB：复合板5. 特殊符号及意义：* G30-1：跨度为30m的门式刚架，编号为1号。

6. 材质符号及意义（举例）：* Q235A·F表示屈服点大于235A的Q235号沸腾钢。

A·B表示屈服点等级为A，沸腾钢。

沸腾钢是一种炼钢炉料，沸腾钢的成分主要是硅、锰，还含有其他元素。

沸腾是在碳钢液中的氧与其相互作用产生大量气泡而使钢液沸腾。

沸腾钢是一种炼钢炉料，沸腾钢的成分主要是硅、锰，还含有其他元素。

沸腾是在碳钢液中的氧与其相互作用产生大量气泡而使钢液沸腾。

沸腾钢是一种炼钢炉料，沸腾钢的成分主要是硅、锰，还含有其他元素。

沸腾是在碳钢液中的氧与其相互作用产生大量气泡而使钢液沸腾。

钢结构工程图形符号大全

钢结构工程图形符号大全1.引言钢结构工程是一种广泛应用于现代建筑、桥梁及其他工程领域的建造技术。

在钢结构工程图纸中，使用适当的符号来表示各个构件和特殊要求，可以提高图纸的可读性和准确性。

本文档将介绍一系列用于表示钢结构工程的图形符号。

2.钢结构符号分类钢结构符号可以分为以下几类：2.1 构件符号直角钢：⊥单角钢：∠外板半封闭边：┌内板半封闭边：└外板全封闭边：┬内板全封闭边：┴筋板连接：⊓2.2 螺栓符号高强度螺栓：⊕普通螺栓：⊛铆钉：⊙紧固件组：▲2.3 焊接符号焊缝：▬焊缝线：→焊缝长度：↔多道焊缝：╬2.4 特殊符号轴线：||比例尺：1:100钢结构示意图标记：X3.使用示例在钢结构工程图纸中，示例如下：3.1 构件示例直角钢示例：⊥单角钢示例：∠外板半封闭边示例：┌内板半封闭边示例：└外板全封闭边示例：┬内板全封闭边示例：┴筋板连接示例：⊓3.2 螺栓示例高强度螺栓示例：⊕普通螺栓示例：⊛铆钉示例：⊙紧固件组示例：▲3.3 焊接示例焊缝示例：▬焊缝线示例：→焊缝长度示例：↔多道焊缝示例：╬3.4 特殊符号示例轴线示例：||比例尺示例：1:100钢结构示意图标记示例：X4.结论钢结构工程图形符号在图纸中的使用至关重要，它们能帮助读者更快速、准确地理解和解读图纸。

本文档介绍了一系列钢结构工程图形符号，并提供了示例，希望可以对工程师们在钢结构工程图纸设计中起到一定的指导作用。

提示：此文档可根据实际需求进行扩展，添加更多的图形符号并给出相应示例。

同时，为了提高可读性，可以在符号之后加入文字说明，以便读者更好地理解图形符号的含义。

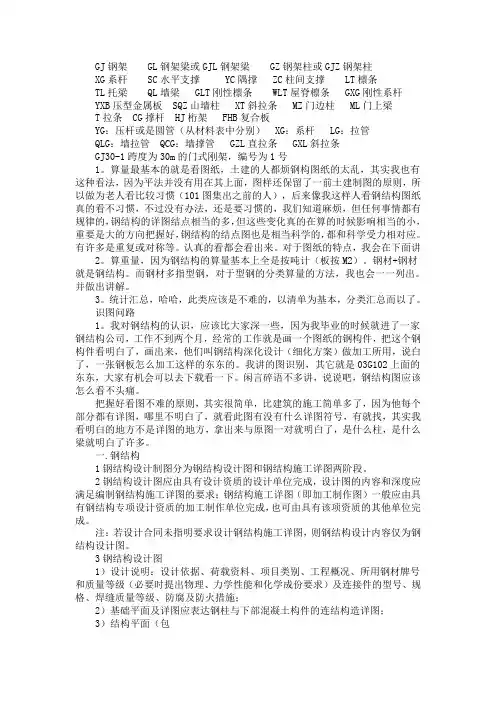

钢结构图纸符号

GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁T拉条 CG撑杆 HJ桁架 FHB复合板YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构图纸符号

GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁T拉条 CG撑杆 HJ桁架 FHB复合板YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构图纸-钢结构图纸符号大全图解

GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号3钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。

b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。

4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。

《常用用术语》钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。

钢结构的特点:轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。

塑性:承受静力荷载时，材料吸收变形能的能力。

塑性好，会使结构一般情况下不会由于偶然超载而突然断裂，给人以安全保障。

钢结构符号名称

钢结构中代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑Z C柱间支撑TL托梁QL墙梁GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条M Z门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条B板WB屋面板KB空心板CB槽形板Z B折板MB密肋板TB楼梯板GB盖板或沟盖板YB挡雨板或檐口板DB吊车安全走道板QB墙板TGB天沟板L梁WL屋面梁DL吊车梁QL圈梁GL过梁LL连系梁JL基础梁TL楼梯梁檩条WJ屋架TJ托架CJ天窗架KJ框架GJ钢架Z J支架Z柱J基础SJ设备基础ZH 桩ZC柱间支撑CC垂直支撑SC水平支撑T梯YP雨蓬YT阳台LD梁垫M预埋件TD天窗端壁W钢筋网G钢筋骨架L代表角钢`GZ代表钢柱Q T-球墨铸铁SC铸钢SCS-不锈钢铸件GJ 刚架GJZ 刚架柱G J L刚架梁T L托梁Q L墙梁SC 水平支撑ZC 柱间支撑GJ 刚架GJZ 刚架柱G J L刚架梁T L托梁L T檩条Q L墙梁G L T刚性檩条W L T屋脊檩条SC 水平支撑ZC 柱间支撑GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱M L门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱M L门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为-1。

钢结构中的一些符号

钢结构中的一些符号数字均表示构件或图纸编号，和截面性质无关，不要被误导。

W-GSC-1即屋面水平支撑(钢)编号是1.在水平支撑详图中找到编号是1的就是它了.GHJ钢桁架.TZ梯柱GTL钢梯梁TL梯梁GL钢梁(也常见于砼结构的过梁编号).GKZ钢框架柱GTZ2编号为2的钢梯柱GL2常见标识于钢框架中,编号为2的钢梁YC：隅撑，也就是加在梁、柱的端部，增加其侧向刚度的构件。

GXL：这个可以有多种解释，钢箱梁，钢悬梁等，看具体环境了。

GXG：刚性系杆总之：1、G（）L，第一个G表示材料，为钢；最后一个L，表示梁；中间如果有的话表示修饰性的。

如GKL表示钢框梁，GCL表示钢次梁等等。

2、G（）Z，表示钢柱，中间修饰的意义如上。

3、GHJ，HJ表示桁架，G可能表示钢的意思，不知道你的具体情况不敢妄论。

如WHJ：外伸桁架；DHJ：带状桁架等等。

4、ZC表示支撑,DZC：垂直支撑；SZC：水平支撑。

◆工字钢与HW、HM、HN、H型钢的区别是什么？工字钢也称钢梁，是截面为工字形的长条钢材。

其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。

工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。

腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c予以区别，如32a# 32b# 32c#等。

工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。

经供需双方协议供应的热轧普通工字钢规格为12-55#。

工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。

◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面，靠腹板部厚，外部薄。

H型钢的翼缘是等截面，HW、HM、HN、H是H型钢的通称，H型钢是焊制，HW、HM、HN是热轧，其中的“W、M、N”分别是英语“宽”、“中”、“窄”"的头一个字母“wide、middle、narrow”；HW、HM、HN源于欧洲标准，HEB是德国标准的工字钢。

钢结构的符号大全

钢结构的符号大全1 .碳素结构钢①由 Q+ 数字 + 质量等级符号 + 脱氧方法符号组成。

它的钢号冠以“ Q ”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是 MPa 例如 Q235 表示屈服点(σ s )为 235 MPa 的碳素结构钢。

②必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为 A 、 B 、 C 、 D 。

脱氧方法符号： F 表示沸腾钢;b 表示半镇静钢： Z 表示镇静钢; TZ 表示特殊镇静钢，镇静钢可不标符号，即Z 和 TZ 都可不标。

例如 Q235-AF 表示 A 级沸腾钢。

③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

2 .优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.45% 的钢，钢号为“ 45 ” ，它不是顺序号，所以不能读成 45 号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如 50Mn 。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为 0.1% 的半镇静钢，其钢号为 10b 。

3 .碳素工具钢①钢号冠以“ T ”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。

例如“ T 8 ” 表示平均碳含量为 0.8% 。

③锰含量较高者，在钢号最后标出“ Mn ”，例如“ T8Mn ”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“ A ”，以示区别，例如“ T8MnA ”。

4 .易切削钢①钢号冠以“ Y ”，以区别于优质碳素结构钢。

②字母“Y ”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.3% 的易切削钢，其钢号为“ Y 30 ” 。

③锰含量较高者，亦在钢号后标出“ Mn ”，例如“ Y40Mn ”。

5 .合金结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如 40Cr 。

常用钢结构符号范文

常用钢结构符号范文钢结构是一种常用的建筑结构，在设计和施工过程中，使用了许多符号来表示不同的构件、连接和细节。

以下是一些常用的钢结构符号：1.构件和构件符号：-I：表示普通型钢，如I型钢梁和柱。

-H：表示H型钢，如H型钢梁和柱。

-C：表示C型钢，如C型钢梁和柱。

-T：表示T型钢，如T型梁和柱。

-L：表示L型钢，如L型角钢。

-R：表示圆钢，如圆柱和圆杆。

-Cb：表示圆柱形连接板，如圆形剪切连接板。

-Pl：表示钢板，如钢板梁和柱标记。

-Tr：表示梯形钢件，如梯形钢梁和柱。

2.连接符号：-Φ：表示焊缝的符号，如Φ10表示的是直径为10的焊缝。

-+：表示钢结构连接点的位置，如A+表示连接点A。

-∠：表示角焊缝，如∠75表示一个75度的角焊缝。

-×：表示螺栓连接，如4×M12表示使用四个M12螺栓进行连接。

-‖：表示螺栓排列，如4‖20×25表示使用四个20×25螺栓排成一行进行连接。

-⚫：表示螺母，如M16⚫表示M16螺母使用在连接中。

3.直线和尺寸符号：- ━：表示直线，如 I-Beam上的斜线表示 I型钢梁的中轴线。

-－：表示尺寸线，标记构件的尺寸。

-┗：表示悬臂尺寸线，标记悬挑构件的尺寸。

-↘：表示斜线，标记两个构件之间的夹角。

4.施工符号：-N：表示铆接点，如N10表示铆钉的直径为10。

-A、B、C：表示工序顺序，如A表示第一道焊缝。

-__，__：表示断面的符号，如钢梁或柱子的截面。

5.填充和切割符号：-Sx：表示填充符号，如S1填充符号表示用焊条填充。

-II：表示切割符号，如II表示切割线。

这些是一些常见的钢结构符号，用于表示构件、连接、尺寸和施工细节等。

对于设计师、工程师和工人来说，了解和使用这些符号是非常重要的，可以帮助他们更好地理解和沟通钢结构的设计和施工要求。
