实验目的：
1. 掌握直流稳压电源的基本原理和工作原理；
2. 学习使用常见的电子元器件，如二极管、稳压二极管、电容等；
3. 学习使用示波器和万用表进行实验测量；
4. 了解直流电源的应用领域和实际使用。
实验器材：
1. 电源变压器：输入交流电220V，输出交流电12V；
2. 整流器电路：二极管桥整流电路；
3. 滤波电路：电容滤波电路；
4. 稳压电路：稳压二极管；
5. 示波器：用于观测电压波形；
6. 万用表：用于测量电压、电流等参数。
1
实验步骤：
1. 将电源变压器的输入端接入交流电源，将输出端接入二极管桥整流电路的输入端；
2. 将二极管桥整流电路的输出端连接到电容滤波电路的输入端；
3. 将电容滤波电路的输出端连接到稳压二极管的输入端；
4. 将稳压二极管的输出端接入负载电阻；
5. 使用示波器接入负载电阻的两端，观察电压波形；
6. 使用万用表测量输出端的直流电压和电流。
实验结果：
1. 观察示波器显示的电压波形，通过调整稳压二极管的电阻值可使输出电压稳定在设定的值；
2. 使用万用表测量输出端的直流电压和电流，与设定值基本一致；
3. 实验过程中注意安全操作，避免触电和短路等危险。
2
实验总结：
通过本实验，我们掌握了直流稳压电源的基本原理和工作原理，并学习了使用常见的电子元器件和仪器进行实验测量。
直流稳压电源在实际应用中具有广泛的用途，可以为各种电子设备提供稳定的直流电源。
熟练掌握直流稳压电源的原理和操作方法，对于电子工程师和电子爱好者来说是非常重要的技能。
3。
直流电源的特性与分析
直流电源的特性与分析直流电源是电子设备中常用的电源类型之一。
它将交流电转换为直流电，提供给电子设备供电。
直流电源的特性有哪些？让我们来深入了解。
一、直流电源的工作原理直流电源一般由整流器、滤波器、稳压器构成。
整流器将交流电转换成直流电，滤波器用于抑制短时脉冲，使电流平滑稳定。
稳压器用于控制输出电压的稳定性，并保护后级电路，保证稳定的输出电压。
二、直流电源的特性1.精度高直流电源的电压精度很高，能够满足很多高精度的电子设备的要求。
在科学实验、生产制造、医疗设备等领域，直流电源是非常重要的工具。
2.稳定性好直流电源的稳定性好，输出电压不会受到外界环境的影响，确保了设备的正常运行。
直流电源需要在工作时保持稳定输出，否则可能会导致电子设备不能正常工作，造成损失。
3.负载能力强直流电源拥有较为强大的负载能力，能够稳定输出电流，支持多种不同的负载类型。
因此，在一些高耗能设备中，直流电源是必不可少的。
4.反馈控制能力强直流电源具有强的反馈控制能力，能够控制输出电压、电流等参数，在多种不同的使用场景下都表现出色。
比如，在科研实验、精密制造、医疗设备等领域中，直流电源可以实现高精度的控制，满足不同的需求。
三、直流电源的应用领域直流电源广泛应用于电子设备、通信设备、仪器仪表、医疗设备、计算机设备等领域。
特别是在一些高精度、高要求的应用场景中，直流电源是不可或缺的电源设备。
例如，在军事装备、航空航天、汽车制造、核电站等领域，直流电源具有重要的应用价值。
此外，在家庭电器、电子消费品等领域，也常常需要直流电源为设备提供稳定的电源支持。
总之，直流电源是电子设备不可或缺的重要组成部分。
随着电子技术的发展，直流电源也会不断地被改善和提高精度和稳定性，以满足不同领域、不同类型设备的需求。
交流稳压电源的原理
交流稳压电源的原理稳压电源是一种能够提供稳定直流电压的电力供应装置，其原理是通过使用电子元器件和反馈控制系统来调整输入电压和输出电压之间的差异，从而保持输出电压的稳定性。
稳压电源的基本原理包括输入变压器、整流器、滤波器、稳压器和负载。
首先，输入变压器将交流电压转换为所需的输入电压。
变压器由一个铁芯和两个绕组组成，可以将高压电压转换为低压电压。
这样可以实现适合稳压电源工作要求的输入电压。
然后，整流器将交流电转换为直流电。
整流器通常有两种类型，分别是半波整流和全波整流。
半波整流只能利用输入信号的正半周或负半周，而全波整流则可以利用整个输入信号波形。
整流器将交流电压转换为脉动较大的直流电压。
接下来，滤波器被用来减少直流电压中的脉动。
滤波器通常由电容器和电感器组成。
电容器能够储存电荷，使得输出电压能够保持在一个较稳定的水平上。
而电感器能够储存能量，并降低电流的脉动。
通过使用滤波器，可以将直流电压的脉动减小到一个可接受的水平。
然后，稳压器被用来保持输出电压的稳定性。
最常见的稳压器是线性稳压器。
线性稳压器通过反馈控制系统来调整稳压器的工作状态，使得输出电压保持在一个恒定的值。
稳压器通过测量输出电压并与参考电压进行比较，调整稳压器的开关状态以达到稳定输出电压的目的。
线性稳压器通常由调整管（调整管是一个三端件，其通道控制输出电压）和过电流保护器（用于保护负载免受过电流的损害）组成。
当负载发生变化时，反馈控制系统会及时调整稳压器的工作状态，从而保持输出电压的稳定性。
最后，负载接在稳压电源的输出端口上。
负载可以是各种电子设备，例如电脑、手机、电灯等。
负载使用稳压电源提供的稳定电压进行工作，以保证设备能够正常运行。
总结来说，稳压电源的原理是通过使用电子元器件和反馈控制系统来调整输入电压和输出电压之间的差异，从而实现输出电压的稳定性。
各个部分（输入变压器、整流器、滤波器、稳压器和负载）协同工作，共同完成稳压电源的功能。

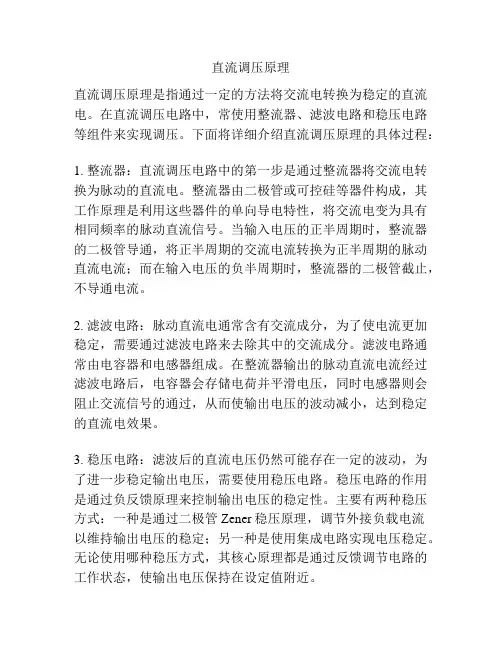

直流调压原理
直流调压原理
直流调压原理是指通过一定的方法将交流电转换为稳定的直流电。
在直流调压电路中，常使用整流器、滤波电路和稳压电路等组件来实现调压。
下面将详细介绍直流调压原理的具体过程：
1. 整流器：直流调压电路中的第一步是通过整流器将交流电转换为脉动的直流电。
整流器由二极管或可控硅等器件构成，其工作原理是利用这些器件的单向导电特性，将交流电变为具有相同频率的脉动直流信号。
当输入电压的正半周期时，整流器的二极管导通，将正半周期的交流电流转换为正半周期的脉动直流电流；而在输入电压的负半周期时，整流器的二极管截止，不导通电流。
2. 滤波电路：脉动直流电通常含有交流成分，为了使电流更加稳定，需要通过滤波电路来去除其中的交流成分。
滤波电路通常由电容器和电感器组成。
在整流器输出的脉动直流电流经过滤波电路后，电容器会存储电荷并平滑电压，同时电感器则会阻止交流信号的通过，从而使输出电压的波动减小，达到稳定的直流电效果。
3. 稳压电路：滤波后的直流电压仍然可能存在一定的波动，为了进一步稳定输出电压，需要使用稳压电路。
稳压电路的作用是通过负反馈原理来控制输出电压的稳定性。
主要有两种稳压方式：一种是通过二极管Zener稳压原理，调节外接负载电流
以维持输出电压的稳定；另一种是使用集成电路实现电压稳定。
无论使用哪种稳压方式，其核心原理都是通过反馈调节电路的工作状态，使输出电压保持在设定值附近。
通过以上步骤，交流电经过整流、滤波和稳压等环节，最终变为稳定的直流电源。
直流调压原理的应用非常广泛，例如电子产品、电力系统以及工业自动化等领域都需要使用直流电源进行工作。
直流稳压电源工作原理
直流稳压电源工作原理
直流稳压电源是一种将交流电转换为直流电，并通过控制电路保持输出电压恒定的电子设备。
它主要由变压器、整流电路、滤波电路、稳压电路和控制电路等部分组成。
首先，交流电经过步进变压器降压为适当电压，然后经过整流电路将交流电转换为直流电。
整流电路可以采用单相或者三相整流桥等结构，将交流电的负半周期或者全波周期转换为正半周期的脉冲波形。
接下来，滤波电路对脉冲波形进行滤波处理，去除掉波形中的纹波成分，使电压平滑、稳定。
滤波电路通常由电容器和电感器组成，起到平滑输出电压的作用。
稳压电路是保持输出电压恒定的关键部分，其原理是通过对输出电压进行反馈监测，并通过控制电路调整输入电压或者输出电流来实现稳压。
通常使用运算放大器或者比较器来实现反馈控制，根据输出电压与设定值之间的差异来控制稳压电路。
控制电路根据需求对稳压电源进行额外的保护设计，如过载保护、短路保护、过压保护和过温保护等。
这些保护装置可以确保电源在异常情况下自动停止运行，以避免电源或负载损坏。
最终，经过以上各个部分的处理，直流稳压电源可以实现输出电压恒定、纹波较小、负载波动较小的稳定直流电源供应。
它广泛应用于电子设备、仪器仪表、通信设备等领域，为各种电子设备提供可靠的电源供应。

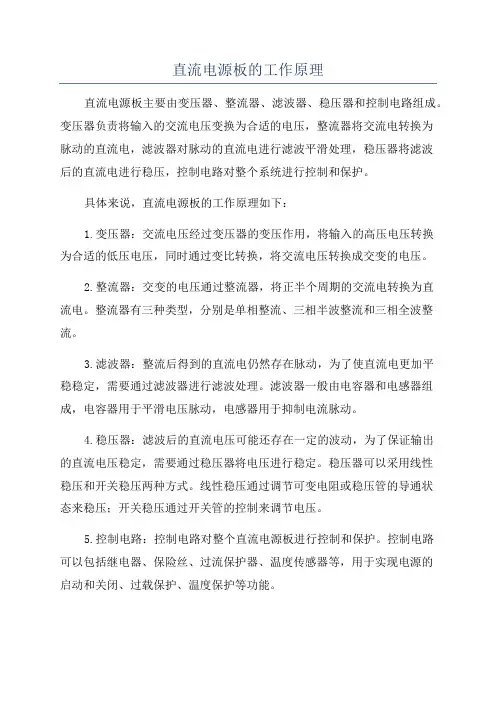

直流电源板的工作原理
直流电源板的工作原理
直流电源板主要由变压器、整流器、滤波器、稳压器和控制电路组成。
变压器负责将输入的交流电压变换为合适的电压，整流器将交流电转换为
脉动的直流电，滤波器对脉动的直流电进行滤波平滑处理，稳压器将滤波
后的直流电进行稳压，控制电路对整个系统进行控制和保护。
具体来说，直流电源板的工作原理如下：
1.变压器：交流电压经过变压器的变压作用，将输入的高压电压转换
为合适的低压电压，同时通过变比转换，将交流电压转换成交变的电压。
2.整流器：交变的电压通过整流器，将正半个周期的交流电转换为直
流电。
整流器有三种类型，分别是单相整流、三相半波整流和三相全波整流。
3.滤波器：整流后得到的直流电仍然存在脉动，为了使直流电更加平
稳稳定，需要通过滤波器进行滤波处理。
滤波器一般由电容器和电感器组成，电容器用于平滑电压脉动，电感器用于抑制电流脉动。
4.稳压器：滤波后的直流电压可能还存在一定的波动，为了保证输出
的直流电压稳定，需要通过稳压器将电压进行稳定。
稳压器可以采用线性
稳压和开关稳压两种方式。
线性稳压通过调节可变电阻或稳压管的导通状
态来稳压；开关稳压通过开关管的控制来调节电压。
5.控制电路：控制电路对整个直流电源板进行控制和保护。
控制电路
可以包括继电器、保险丝、过流保护器、温度传感器等，用于实现电源的
启动和关闭、过载保护、温度保护等功能。
总的来说，直流电源板通过变压器、整流器、滤波器、稳压器和控制电路等组成，将输入的交流电转换为平稳稳定的直流电，以满足设备对直流电的需求。
这样的电源广泛应用于电子设备、通信设备、工控设备等领域。
模拟电子技术基础10章直流稳压电源
开关稳压电源的优缺点
优点
效率高、功率密度大、动态响应速度 快、输出电压稳定性高。
缺点
电路复杂、对元件要求高、会产生较 大的电磁干扰。
04
集成稳压器
集成稳压器的分类与特点
线性集成稳压器
输出电压连续可调，调整速度快，纹波小，但效率较低。
开关集成稳压器
效率高，体积小，但输出电压不连续，纹波较大。
集成稳压器的工作原理与电路分析
线性集成稳压器
通过调整管和基准电压源的配合，实 现输出电压的连续调节。
开关集成稳压器
通过开关电源技术，实现高效能量转 换。
集成稳压器的应用实例
线性集成稳压器应用
用于需要连续可调的直流稳压电源，如音频放大器电源。
开关集成稳压器应用
用于需要高效率、小体积的直流稳压电源，如手机充电器。
05
直流稳压电源的设计与制作
压的稳定。
线性稳压电源通常具有较低的纹 波和噪声，输出电压精度较高。
线性稳压电源的组成与元件
输入滤波电路
用于滤除输入电压中的 谐波和噪声，保证电源
的稳定性。
调整管
用于调整输出电压，保 持输出电压的稳定。
输出滤波电路
反馈电路
用于滤除输出电压中的 纹波和噪声，提高输出
电压的稳定性。
用于将输出电压反馈到 调整管，实现自动调节。
在斩波过程中，开关稳压电源采用PWM（脉宽调制）或PFM（脉频调制）等控制 方式，实现对输出电压的精确调节。
开关稳压电源的输出电压稳定性高，动态响应速度快，适用于各种需要高效率、高 功率密度的电源应用场景。
开关稳压电源的组成与元件
开关稳压电源主要由输入滤波器、开 关管、开关变压器、输出整流滤波器
直流稳压电源的工作原理
直流稳压电源的工作原理直流稳压电源是一种用于提供稳定直流电压输出的电源设备。
其主要工作原理是通过调节电路来维持输出电压在设定值附近，即使负载或输入电源发生变化。
以下是直流稳压电源的主要工作原理：1.输入电源：直流稳压电源的输入通常是交流电源，例如家庭电源。
输入电源首先经过整流电路，将交流电转换为直流电。
2.滤波：直流电经过整流后可能还包含一些脉动成分，为了去除这些脉动，通常使用滤波电容进行滤波处理，使输出电压更趋于稳定。
3.基准电压源：直流稳压电源内部通常包含一个基准电压源，用于提供一个稳定的参考电压。
4.误差放大器：将输出电压与基准电压进行比较的误差放大器（ErrorAmplifier）用于检测输出电压的偏差。
误差放大器会产生一个误差信号，表示实际输出电压与期望输出电压之间的差异。
5.控制电路：误差信号经过控制电路，该电路决定如何调整输出电压以减小误差。
控制电路通过控制输出电压的调节器来实现这一目标。
6.调节器：调节器是直流稳压电源中的关键部分，它负责根据控制电路的指示来调整输出电压。
常见的调节器包括三端稳压器 例如LM317）、开关调节器等。
7.负载调整：直流稳压电源通常能够适应不同的负载情况。
负载的变化可能会引起输出电压的波动，因此调节器通常会根据负载变化进行调整，以保持输出电压的稳定性。
8.保护电路：直流稳压电源通常配备有过载、过热和短路保护电路，以防止设备损坏。
直流稳压电源的工作原理基于反馈控制，通过不断调整输出电压，使其保持在设定的稳定值。
这使得直流稳压电源在需要可靠和稳定的直流电源的应用中得到广泛使用，如实验室测试、电子设备和通信系统等。
数显可调直流稳压电源的工作原理
数显可调直流稳压电源的工作原理数显可调直流稳压电源，听起来是不是有点高大上？其实它就是我们生活中不可或缺的小帮手。
想象一下，你的手机、平板或者各种小家电都需要电源，而这个电源得稳稳当当，不能让它忽高忽低的，毕竟谁也不想让自己的设备因为电压不稳而“罢工”。
数显可调直流稳压电源就是为了解决这个问题而生的。
它能提供稳定的电压，简直就像一个守护神，保证你的电子产品在使用时不受干扰。
怎么说它的工作原理呢？其实也没有那么复杂。
咱们可以想象成一个水龙头，水压如果不稳，水流就会忽大忽小。
数显可调直流稳压电源就像一个聪明的水龙头，它可以随时调节水压，确保水流始终如一。
它的核心就是一些小零件，比如变压器、整流器和滤波器。
变压器就像是个调节器，能把高压电变成适合你设备的小电压。
整流器则负责把交流电变成直流电，而滤波器呢，就是负责把那些“杂音”过滤掉，确保输出的电流干净整洁。
说到这里，可能有人会问，数显可调直流稳压电源和普通电源有什么不同呢？嘿，这就是“数显”的魅力所在。
想想看，有时候你需要的电压并不固定，可能今天需要5伏，明天又要12伏。
这时候你就可以通过它的显示屏，轻松看到电压数值，随时调整，简直就是科技的魔法，想怎么调就怎么调。
像是在厨房里做菜，盐多盐少一看便知，一调就好。
这种便利性，真是让人爱不释手。
它的应用也很广泛。
无论是实验室的科研，还是小型工厂的生产，甚至是我们日常生活中充电，数显可调直流稳压电源都能派上用场。
可以说，它就是电子设备的“万金油”。
有了它，很多事情都能变得简单多了。
比如你在修理一个电子设备，测量电压的时候，哇塞，数显电源能帮你搞定一切，简直是“神器”！咱们别忘了安全问题哦。
用电不当可不是开玩笑的，尤其是在处理电子元件时，电压不稳定可能导致短路或者设备损坏。
数显可调直流稳压电源就像一个贴心的小助手，能保护设备免受电压波动的影响，让你用得更加放心。
它的设计也很注重安全性，有些产品甚至配备了过载保护和短路保护功能，真的是让人倍感安心。
直流稳压电源 用途
直流稳压电源用途直流稳压电源是一种用于提供稳定直流电压的电力设备。
它能将输入的交流电转换为所需的直流电，并保持输出电压恒定不变。
直流稳压电源在电子设备的研发、生产以及各种实验室和工业应用中起着重要的作用。
直流稳压电源广泛应用于电子设备的研发和生产过程中。
在电子设备的研发过程中，直流稳压电源提供了稳定的电压，保证了电子元器件和电路的正常工作。
通过调节直流稳压电源的输出电压和电流，可以满足不同电子元器件的需求，从而进行电子设备的测试、调试和性能评估。
在电子设备的生产过程中，直流稳压电源也起到了至关重要的作用。
通过直流稳压电源，可以为电子设备提供所需的电源电压，并保持其稳定。
这样可以确保电子设备在生产过程中的正常运行，提高产品的质量和稳定性。
除了在电子设备的研发和生产中的应用，直流稳压电源还广泛应用于实验室和工业领域。
在实验室中，直流稳压电源常用于各种科研实验和测试中。
通过调节输出电压和电流，可以满足不同实验的需求，提供稳定可靠的电源供给。
在工业领域，直流稳压电源常用于各种工艺控制和设备驱动中。
通过提供稳定的直流电源，可以确保设备的正常运行，提高生产效率和产品质量。
直流稳压电源的工作原理主要包括输入稳压和输出稳压两个部分。
输入稳压部分通过采用变压器和整流器等电路，将交流电转换为直流电，并进行滤波和稳压处理，以确保输入电压的稳定性。
输出稳压部分通过采用稳压电路，对输入的直流电进行稳定，保持输出电压的恒定性。
同时，直流稳压电源还具备过流保护、过压保护和短路保护等功能，以保证设备和电路的安全运行。
在使用直流稳压电源时，需要注意以下几点。
首先，应根据实际需求选择合适的直流稳压电源，包括输出电压和电流的范围。
其次，应注意直流稳压电源的工作环境，避免过高或过低的温度和湿度对设备的影响。
此外，使用过程中应注意避免过载和短路等情况的发生，以保护设备和电路的安全。
直流稳压电源在电子设备的研发、生产以及实验室和工业应用中起着重要的作用。
直流稳压电源工作原理
直流稳压电源工作原理直流稳压电源是一种能够将交流电转换为稳定的直流电的电子设备。
它在电子设备、通信设备、工业控制系统等领域得到广泛应用。
其工作原理主要包括整流、滤波、稳压等几个关键环节。
首先是整流环节。
交流电源一般是通过变压器将电压升高或降低，然后经过整流桥等元件将交流电转换为直流电。
整流桥一般由四个二极管组成，可以将交流电转换为单向的直流电。
在整流过程中，由于二极管的导通特性，交流电的负半周被截去，只保留了正半周的电压波形。
这样就得到了一个近似的直流电压波形。
接下来是滤波环节。
由于整流后的直流电压波形仍然存在一定的波动，需要通过滤波电路来去除掉这些波动。
滤波电路一般由电容器和电感器组成。
电容器能够对电压进行积分，从而平滑直流电压波形；而电感器则能够对电流进行积分，从而减小电流的波动。
通过合理设计电容器和电感器的参数，可以有效地去除直流电压波形中的纹波成分，得到稳定的直流电压。
最后是稳压环节。
稳压电路是直流稳压电源的关键部分，它能够保持输出电压在一定范围内的稳定性。
常见的稳压电路包括电阻稳压、二极管稳压、三端稳压等。
其中，三端稳压器是一种常用的稳压电路，它具有稳定的输出特性和较低的输出阻抗。
通过对稳压器的电路设计和参数选择，可以实现对输出电压的精确控制和稳定性。
总的来说，直流稳压电源工作原理是通过整流、滤波和稳压等环节，将交流电转换为稳定的直流电。
通过合理的电路设计和元件选择，可以实现对输出电压的精确控制和稳定性。
直流稳压电源在现代电子设备中起着至关重要的作用，它为各种电子设备提供了稳定可靠的电源支持。
直流稳压电源工作原理描述
直流稳压电源工作原理描述
直流稳压电源是一种能够输出稳定直流电压的电源设备。
其工作原理主要包括以下几个方面：
1. 整流电路：稳压电源通过整流电路将交流电源转换为直流电源。
整流电路通常采用整流桥或者二极管等元件来实现。
2. 滤波电路：整流后的直流电源仍然会存在一些波动和脉动现象。
通过滤波电路可以去除或者减小这些波动和脉动，使直流电压更加稳定。
3. 反馈控制：稳压电源通过反馈控制来维持输出电压的稳定性。
其中，反馈信号一般由输出端的电压与参考电压进行比较得出，然后经过放大、误差检测和调节等步骤，最终通过控制器的输出控制电路来调整输出电压。
4. 传递元件：为了输出稳定的电压，稳压电源中通常会引入稳压管、稳压二极管、调节管或者开关元件等。
这些元件具有快速响应、高效率等特点，能够帮助稳压电源实现电压调节和控制。
综上所述，直流稳压电源工作原理主要包括了整流、滤波、反馈控制和传递元件等环节，通过这些步骤可以实现稳定输出直流电压的功能。
DAM中波广播发射机直流稳压电源详解
DAM中波广播发射机直流稳压电源详解中波广播发射机在广播行业中发挥着重要作用，而其直流稳压电源作为中波广播发射机的重要组成部分，更是发射机正常运行的关键。
本文将详细介绍DAM中波广播发射机直流稳压电源的原理、结构和功能，帮助读者更好地理解这一重要的设备。
一、原理DAM中波广播发射机直流稳压电源的原理主要是通过变压器、整流器和稳压器等组成的电路，将市电或其他电源输入，将其转换为稳定的直流电源，供发射机的正常运行所需。
其主要功能是提供稳定、可靠的电源，保障发射机的正常工作。
二、结构DAM中波广播发射机直流稳压电源一般由变压器、整流器、滤波器、稳压器、保护器等组成。
变压器用于将输入的交流电压变换成适合的电压，整流器用于将交流电压转换成直流电压，滤波器用于滤除电压波动的杂散频率，稳压器用于提供恒定的输出电压，保护器则是保护电源和设备的安全。
整个结构紧凑，功能齐全。
三、功能DAM中波广播发射机直流稳压电源的主要功能包括以下几个方面：1. 输入电压稳定电源输入的电压波动会影响到发射机的正常工作，稳压电源能够将输入电压稳定在一定范围内，确保发射机得到稳定的电源供应。
3. 过载保护稳压电源还具有过载保护功能，一旦发射机负载过大，稳压电源能够及时做出响应，保护设备免受过大的电流冲击。
4. 过压保护发射机在受到过高的电压的情况下容易受损，稳压电源通过过压保护功能，能够避免因为电压过高而损坏设备。
四、应用DAM中波广播发射机直流稳压电源广泛应用于中波广播发射机，以及其他对电压稳定要求较高的设备中。
其稳压、过载、过压、过流保护等功能，能够有效保障设备的正常运行，延长设备的使用寿命，降低维修成本，提高生产效率。
直流电源系统工作原理
直流电源系统工作原理
直流电源系统的工作原理如下：
1. 交流电源供应- 从电网获得的交流电源先经过变压器降压，
然后进入整流器。
2. 整流器转换- 整流器将交流电转换为直流电。
整流器中通常
采用二极管或者可控硅等器件，将交流电的正半周或者负半周削平，输出为单向脉动的直流电。
3. 滤波器滤波- 由于整流后的直流电仍然有脉动成分，需要通
过滤波器来平滑输出电压。
滤波器通常采用电容器和电感器组成，电容器可以储存电能使电压平滑，而电感器则可以阻挡高频噪声。
4. 稳压器稳压- 稳压器用于保持输出电压的稳定性。
稳压器通
常采用稳压电路，通过负反馈原理，监测输出电压，并通过控制电压调节器的引脚来调整输出电压，使其保持在设定的稳定值。
5. 输出电源- 经过稳压调整后的直流电作为输出电源供应给需
要的设备。
输出电源通常设计为可调节或固定稳压的直流电源，根据实际需要来提供恒定输出电压和电流。
整个工作过程中，直流电源系统需要准确地将交流电转换为直流电，并滤除脉动和噪声，同时保持输出电压的稳定性，以满足各种设备对电源的要求。
直流稳压电源电路构成
直流稳压电源电路构成
直流稳压电源电路通常由以下几个主要组成部分构成：
1. 变压器：变压器用于将输入的交流电转换为所需的输出电压等级。
它可以提供适当的电压调整和隔离功能。
2. 整流器：整流器将交流电转换为直流电。
常见的整流器包括单相和三相整流桥等，它们通过将交流电信号转换为单方向的电流来实现整流。
3. 滤波器：滤波器用于平滑整流后的直流电，去除其上的脉动和纹波。
通常使用电容器和电感器组合的滤波电路。
4. 稳压器：稳压器用于保持输出电压的稳定性，即使在负载变化或输入电压波动的情况下也能提供稳定的输出。
常见的稳压器包括线性稳压器和开关稳压器等。
5. 反馈控制电路：反馈控制电路用于监测输出电压并与设定值进行比较，根据比较结果调整稳压器的操作，以实现输出电压的精确控制。
6. 保护电路：保护电路用于保护电源和负载免受过压、过流和短路等异常条件的损害。
常见的保护电路包括过压保护、过流保护和过温保护等。
以上是直流稳压电源电路的主要构成部分，不同的应用场景和需求可能会有所差异，因此实际电路设计可能会有所变化。
简述直流电源的组成及作用
简述直流电源的组成及作用直流电源是一种能够提供稳定直流电压输出的电子设备。
它由多个组成部分组合而成，每个部分都有着特定的作用，共同完成直流电源的功能。
直流电源的主要组成部分包括变压器、整流器、滤波器和稳压器。
首先是变压器，它负责将交流电源的电压调整到适合直流电源工作的电压范围。
变压器通过电磁感应原理将输入的交流电变成所需的低电压交流信号。
接下来是整流器，它将交流电转换为直流电。
常见的整流器有二极管整流器和可控整流器，其中二极管整流器是最常用的类型。
整流器通过将交流信号的负半周或正半周去除，从而实现交流到直流的转换。
然后是滤波器，它的作用是去除直流电中的纹波，使输出电压更加稳定。
滤波器通常由电容器和电感器组成，通过存储和释放电荷来平滑输出电压。
最后是稳压器，它的作用是将滤波后的直流电压稳定在一个固定的数值，确保电源输出的稳定性。
稳压器通常使用稳压二极管或稳压集成电路实现。
直流电源的作用是为电子设备提供稳定的直流电压。
在现代电子设备中，许多电路和器件都需要直流电源才能正常工作。
直流电源可以提供稳定的电压和电流输出，确保电子设备的正常运行。
例如，在电子通信系统中，直流电源用于为通信设备提供稳定的电力供应；在计算机系统中，直流电源用于为主板、硬盘和显卡等组件提供电能；在工业自动化系统中，直流电源用于驱动电机、控制器和传感器等设备。
直流电源是一种能够提供稳定直流电压输出的电子设备。
它由变压器、整流器、滤波器和稳压器等组成部分组合而成，每个部分都有着特定的作用，共同完成直流电源的功能。
直流电源的作用是为电子设备提供稳定的直流电压，以满足电子设备的正常工作需求。
直流电源在现代电子通信、计算机和工业自动化等领域中起着重要的作用，是现代科技发展不可或缺的一部分。
电源管理芯片LDO和DC-DC的区别
DC/DC和LDO的区别LDO：LOW DROPOUT VOLTAGE低压差线性稳压器，故名思意，为线性的稳压器，仅能使用在降压应用中。
也就是输出电压必需小于输入电压。
优点：稳定性好，负载响应快。
输出纹波小缺点：效率低，输入输出的电压差不能太大。
负载不能太大，目前最大的LDO 为5A（但要保证5A的输出还有很多的限制条件）DC/DC：直流电压转直流电压。
严格来讲，LDO也是DC/DC的一种，但目前DC/DC多指开关电源。
具有很多种拓朴结构，如BUCK，BOOST。
等。
优点：效率高，输入电压范围较宽。
缺点：负载响应比LDO差，输出纹波比LDO大。
DC/DC和LDO的区别是什么？DC/DC转换器一般由控制芯片，电杆线圈，二极管，三极管，电容构成。
DC/DC 转换器为转变输入电压后有效输出固定电压的电压转换器。
DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。
根据需求可采用三类控制。
PWM控制型效率高并具有良好的输出电压纹波和噪声。
PFM控制型即使长时间使用，尤其小负载时具有耗电小的优点。
PWM/PFM转换型小负载时实行PFM控制，且在重负载时自动转换到PWM控制。
目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。
LDO是low dropout voltage regulator的缩写,整流器.DC-DC，其实内部是先把DC直流电源转变为交流电电源AC。
通常是一种自激震荡电路，所以外面需要电感等分立元件。
然后在输出端再通过积分滤波，又回到DC电源。
由于产生AC电源，所以可以很轻松的进行升压跟降压。
两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC效率的问题。
1.DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
直流稳压电源的制作与调试
01 设计合适的整流电路，将交流电转换为直 流电。
02
设计滤波电路，滤除直流电中的交流成分 ，提高电源的稳定性。
03
设计稳压电路，确保输出直流电压的稳定 。
04
根据实际需求，设计合适的电源指示电路 和保护电路。
制作步骤
按照电路设计图，将各元器件 焊接在电路板上。
检查焊接质量，确保无虚焊、 短路等现象。
02
CATALOGUE
直流稳压电源制作
元器件选择
电源变压器
选择合适的变压器规格，确保 能够提供稳定的交流电压输入
。
整流器
选择适当的整流器，将交流电 转换为直流电。
滤波电容
选择合适容量和耐压的滤波电 容，用于滤除直流电中的交流 成分。
稳压芯片
选择合适的稳压芯片，确保输 出直流电压的稳定。
电路设计
噪声干扰
优化电源电路布局，加入滤波电容；
负载调整率低
检查负载调整率相关元件是否正常，优化电源电路设计。
调试中的注意事项
01
注意安全
调试过程中应确保电源已关闭，避 免短路或过载；
反复测试
对同一参数进行多次测量，以获得 更准确的结果；
03
02
精度要求
调试时应尽量提高测量精度，确保 数据准确；
记录数据
对调试过程中的数据和现象进行记 录，便于后续分析。
直流稳压电源的制 作与调试
contents
目录
• 直流稳压电源简介 • 直流稳压电源制作 • 直流稳压电源调试 • 直流稳压电源的应用 • 直流稳压电源的发展趋势与展望
01
CATALOGUE
直流稳压电源简介
定义与特点
定义
直流稳压电源是一种能够提供稳定直 流电压的电源设备，其输出电压值在 一定范围内可调。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
＋ V2 RL －
第 9章
功率电路及系统
V1 2 20 V 5 0Hz U2 V4 V3 ＋ V2 RL － (c)
图9—11常用整流电路 (a)半波整流；(b)全波整流；(c)桥式整流；(d)倍压整流
第 9章
功率电路及系统
＋ 2 20 V 5 0Hz 2 U2 U2
－
2 2 U2 ＋ － V2
电子系统设计
整流器和直流稳压电源
第 9章
功率电路及系统
9—2 整流器和直流稳压电源
流稳压电源是所有电子设备的重要组成部分，它 的基本任务是将电力网交流电压变换为电子设备所需 要的稳定的直流电源电压。直流电源的一般组成如图 9—10所示。其中变压器是将电网电压(220V、50Hz)变 换为所需的交流电压；整流是将变压器次级交流转换 为单向脉动直流；滤波是将整流后的波纹滤除。
2μ
1 0k
(c) 图9—13全波整流电路及电压电流波形
(c)计算机仿真波形(为看清输出波纹，故意将滤波电容值取得很小， 实际上要加几百~几千μF)
第 9章
功率电路及系统
2. 主要性能
1)输出直流电压Uo 不接滤波电容(C=0)时:
Uo
2
当接入滤波电容(C≠0)，且负载RL=∞时，输出电压 可充电至输入电压峰值：
V1、V2均截止，电容C通过负载RL放电，uo下降。
第 9章
功率电路及系统
N 1 ∶N2 u i 2 20 V 5 0Hz u i′ u i″ V1 V2
iV 1 ＋ iV 2 C
uo RL
(a )
图9—13全波整流电路及电压电流波形 (a)电路；(b)管子流过的电流及输入输出电压波形
第 9章
功率电路及系统
第 9章
功率电路及系统
2 20 V 5 0Hz ui
电 源 变压器 ua t
a
整流 电路 ub t
b
滤波 电路
c uc
稳压器 uo t
uo
t
t
图9—10 直流稳压电源的基本框图
第 9章
功率电路及系统
9—2—1整流滤波电路
一、整流滤波电路 利用二极管的单向导电性能可实现整流。常用的 整流电路有半波整流、全波整流、桥式整流和倍压整 流，如图9—11所示。
基准环节
图9—15 串联型稳压电源框图
第 9章
功率电路及系统
二、主要参数
1.主要指标 1)稳压系数S S表示输出电压相对变化量与输入电压相对变化量 之比，即
U o Uo S U i Ui
负载不变
(9—32)
第 9章
功率电路及系统
2)输出电阻Ro
Ro表示负载变化(IL变化)对输出电压的影响，即
第 9章
功率电路及系统
二、整流滤波电路的工作原理及主要性能
1. 工作原理 如图9—13所示，全波整流的变压器有中心抽头， 且要求次级两绕组十分对称，整流管 V 1 、 V 2 接于变压 器次级两端和负载之间，采用简单电容滤波。
设滤波电容电压初始值uC(0)=0,当u″i为正半周时，
V 1 导通， V ２ 截止， u ′ i 给 C 充电。由于二极管内阻较小， 充电时常数较小，uC上升快。当uC上升到等于u′i(t1)时，
U o Ro I L
一般稳压器的Ro为mΩ数量级。 3)温度系数ST
U i 不变
(9—33)
ST表示温度变化对输出电压的影响，其表达式为
U o ST T
2
第 9章
功率电路及系统
＋ ＋ 2 20 V 5 0Hz ＋
正电压输出
Uo 1 Uo 2 负电压输出 －
图9—14 用“硅桥”实现正、负两路直流输出的全波整流电路
第 9章
功率电路及系统
9—2—2串联反馈型线性稳压电源的工作原理
一、电路 常用稳压电路有串联反馈型稳压电路和开关型稳压 电路。首先，我们介绍最常用的串联型稳压电源。 串联型稳压电源的框图如图 9 — 15 所示。图中“调
u i′ u i″ uo t1 u i′ u i″ u o
0
t2
t
iV
iV 1
iV 2
iV 1
0 (b )
t
图9—13全波整流电路及电压电流波形
(a)电路；(b)管子流过的电流及输入输出电压波形
第 9章
功率电路及系统
1 N4 44 9 p q4 -1 0 1 N4 44 9
2
2 20 V/50 Hz /0 Deg
N2 U2 n N1 220 V
2)滤波电容估算值 滤波电容的选择要满足下式，即
T RLCL (3 ~ 5) 2
此时，波纹电压峰峰值Urpp约为
(9—30)
U rpp
I LT 2CL
(9—31)
式中：T为交流电网信号周期；IL为负载电流。
第 9章
功率电路及系统
3)整流管的选择
(1)整流管最大允许电流 I M I L (2)整流管反向击穿电压UBR＞2U′im。 半波整流只有一个整流管，所以IM＞IL，且波纹大， 所以一般用得不多。
整环节”就是一个射极输出器。取样环节是将输出电
压的变化样品取来，加到一个误差比较放大器的反相 输入端，与同相输入端的基准电压相比较。
第 9章
功率电路及系统
调整环节
取样环节 R1 RW UREF R2 Uo RL 输出直流电压 (稳定)
UB Ui 输入直流电压 (不稳定) A ＋ 比较放大环节 －
US
0.9U im ' U im
(9—27)
U o 1.414 U i
一般情况下(RL ≠∞,C≠0)，Uo的估算值为
(9—28)
U o 1.2U i
(9—29)
第 9章
功率电路及系统
式中 U ′ i 为变压器次级单边交流电压有效值， U ′ im
为交流振幅。根据式(9— 28) ，可以由Uo 算出 U′ i ，从而 算出变压比
2 2 U2 ＋ － V4
V1 2 2 U2 (d )
V3 2 2 U2
V5
图9—11常用整流电路 (a)半波整流；(b)全波整流；(c)桥式整流；(d)倍压整流
第 9章
功率电路及系统
R ＋ L C ＋ C ＋ C1 ＋ C2
(a )
(b )
(c)
图9—12 常用滤波电路 (a)电容滤波；(b)电感电容Γ型滤波；(c)电阻电容Π型滤波
第 9章
功率电路及系统
V ＋ 2 20 V 5 0Hz (a )
图9—11常用整流电路 (a)半波整流；(b)全波整流；(c)桥式整流；(d)倍压整流
RL －
第 9章
功率电路及系统
V1 2 20 V 5 0Hz (b )
图9—11常用整流电路 (a)半波整流；(b)全波整流；(c)桥式整流；(d)倍压整流
