电力系统的中性点接地方式

电力系统的中性点接地方式电力系统中发电机绕组通常用Y联结、变压器高压绕组通常Y联结，Y联结绕组中性点统称电力系统中性点。

中性点接地方式有直接接地、不接地和经消弧线圈接地。

中性点接地方式要综合考虑电力系统的过电压与绝缘、继电保护与自动装置的配置、短路电流、供电可靠性。

中性点直接接地方式，系统发生单相接地故障时短路电流很大；中性点不接地和中性点经消弧线圈接地方式，系统发生单相接地故障时短路电流小。

1.中性点直接接地系统110kV及以上电网采用中性点直接接地方式。

实际运行时电网中性点并非全部同时接地，只有一部分接地，即合上中性点接地刀开关，其余则不接地即拉开其中性点接地刀开关。

系统单相接地时短路电流在合适范围，满足继电保护动作灵敏度需要，但不能过大。

一般单相短路电流不大于同一地点三相短路电流。

此系统正常运行时，系统中性点没有入地电流或只有极小的三相不平衡电流。

当发生单相接地时，短路电流足够大，继电保护装置动作，迅速切除故障电路；系统非故障部分仍正常运行。

接地故障线路停电，可在线路加装自动重合闸装置，如发生瞬时性接地故障，重合闸成功，停电约0.5s，系统供电可靠。

单相接地电流较大，对邻近通信线路电磁干扰较强。

我国380/220V三相四线系统，中性点直接接地。

2.中性点不接地系统我国3kV、6kV、10kV、35kV系统，当单相接地时根据电容电流中性点不接地，具体规定为3～6kV电网单相接地电容电流不大于30A；10kV电网单相接地电容电流不大于20A；35kV电网单相接地电容电流不大于10A。

因中性点未接地，当发生单相接地时，只能通过线路对地电容构成单相接地回路，故障点流过很小的容性电流（电弧）自行熄灭。

同时，系统三个线电压对称性未变化，用电设备正常工作，可靠性高。

规程规定，中性点不接地系统发生单相接地故障可继续运行2h，在2h内找到接地点并消除。

单相接地时电容电流近似计算公式如下：对架空线IC=UL/350；对电缆IC=UL/10。

电力系统接地讲解知识

电力系统的中性点接地有三种方式：有效接地系统（又称大电流接地系统）小电流接地系统（包含不接地和经消弧线圈接地）经电阻接地系统（含小电阻、中电阻和高电阻）大电流接地系统用于110kV及以上系统及。

该系统在单相接地时，另外两相对地电压基本不变，系统过电压较低，对110kV及以上系统抑制过电压有利，但此时接地电流很大，运行设备很难长时间通过此电流，接地相对地电压很低，甚至为零，系统电压严重不平衡，许多电气设备无法正常工作，必须及时切除接地点。

大电流接地系统要求部分主变的中性点接地，避免单相接地时短路电流过大。

这些主变必须有一个三角形接线的绕组，以构成零序通路，降低零序阻抗。

主变的零序阻抗一般为正序阻抗的1/3，线路的零序阻抗一般为正序阻抗的3倍。

作为220kV枢纽变电站的主变必须并列运行。

其中一台主变的220kV侧中性点和110kV侧中性点必须直接接地，其他主变中性点通过间隙接地。

好处是110kV侧零序阻抗稳定，有利于该110kV系统零序定值的计算和整定，零序过流保护的保护范围变化很小，容易保持其阶梯特性；未220kV系统提供稳定的零序电源，保持220kV系统零序保护的方向性和稳定性。

主变220kV侧中性点和110kV侧中性点均加装间隙保护，保护动作跳开各侧断路器。

作为220kV负荷变电站的主变必须分列运行。

此时所有主变的220kV侧中性点必须通过间隙接地，110kV侧中性点全部接地运行。

所有主变不能相220kV系统提供零序电流，110kV 侧零序阻抗稳定。

主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。

作为链式接线的220kV变电站，其220kV侧母线并列运行并有两个电源。

虽然主变分列运行，但必须有一台主变的220kV侧中性点直接接地，其他主变的220kV侧中性点通过间隙接地。

110kV侧中性点必须全部直接接地。

主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。

目前运行的110kV变电站全部主变均分裂运行，其电源侧母线为单电源。

电力系统的接地要求和方式

电力系统的接地要求和方式(一)直流系统1.两线制直流系统直流两线制配电系统应予接地。

但以下情况可不接地:备有接地检测器并在有限场地内只向工业设备供电的系统;线间电压等于或低于50V,或高于300V.采用对地绝缘的系统；由接地的交流系统供电的整流设备供电的直流系统;最大电流在O.03A及以下的直流防火信号线路。

2.三线制直流系统三线制直流供电系统的中性线宜直接接地.(二)交流系统L低于50V的交流线路一般不接地，但具有以下任何一条者应予接地；(1)由变压器供电，而变压器的电源系统对地电压超过150V；(2)由变压器供电，而变压器的电源系统是不接地的；(3)采取隔离变压器的，不应接地，但铁芯必须接地；(4)安装在建筑物外的架空线路。

3.50~1000V的交流系统符合以下条件时可作为例外，不予接地：(1)专用于向熔炼、精炼、加热或类似工业电炉供电的电气系统;(2)专为工业调速传动系统供电的整流器的单独传动系统；(3)由变压器供电的单独传动系统，变压器一次侧额定电压低于IOOOV的专用控制系统；其控制电源有供电连续性，控制系统中装有接地检测器，且保证只有专职人员才能监视和维修。

4.I-IOkV的交流系统根据需要可开展消弧线圈或电阻接地。

但供移动设备用的I-IOkV交流系统应接地。

(三)移动式和车载发电机1.移动式发电机在以下条件下不要求将移动式发电机的机架接地，该机架可作为发电机供电系统的接地，其条件是发电机只向装在发电机上的设备和(或)发电机上的插座内软线和插头连接的设备供电，且设备的外露导电部分和插座上的接地端子连接到发电机机架上。

2.车载发电机在符合以下全部条件下可将装在车辆上的发电机供电系统用的车辆的框架作为该系统的接地极。

(1)发电机的机架接地连接到车辆的框架上；(2)发电机只向装在车辆上的设备和(或)通过装在车辆上或发电机上的插座内软线和插头连接设备供电；(3)设备的外露导电部分和插座上的接地端子连接到发电机机架上。

电力系统的接地处理方式

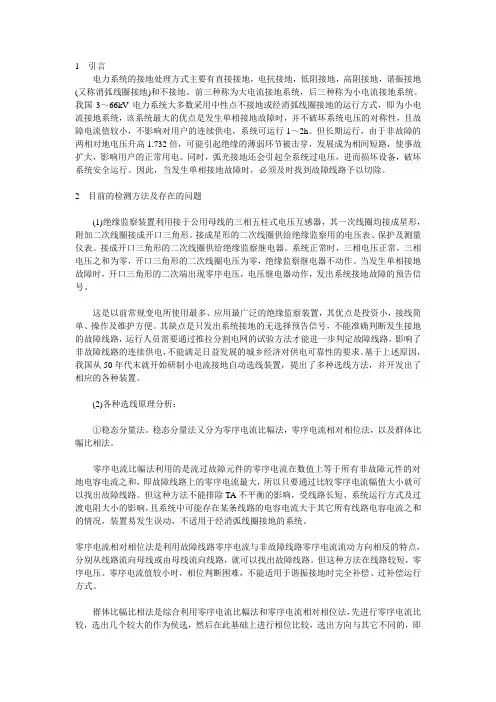

1引言电力系统的接地处理方式主要有直接接地，电抗接地，低阻接地，高阻接地，谐振接地(又称消弧线圈接地)和不接地。
