电力电缆井特点

综合布线系统中的电缆竖井

综合布线系统中的电缆竖井电缆竖井有时简称竖井，它是智能化建筑中的重要设施。

电缆竖井有专用和合用两种使用方式。

综合布线系统中的建筑物主干布线子系统的主干电缆或光缆，一般在专用于弱电线路的电缆竖井中敷设较为有利，在这种场合设置时，只需考虑缆线敷设的位置、缆线之间的间距、采用的安装固定方式（如槽道内安装或直接绑扎在桥架上等）和防火措施。

如在合用的电缆竖井中敷设时，考虑的因素较为复杂，除缆线的安全外；涉及维护管理等方面。

采用在电缆竖井中敷设的方案中，需考虑以下几点.1、合用的电缆竖井的面积大小是与其中容纳的管线系统的种类、数量、布置（包括间距）和竖井中有无安装设备等有关。

更应注意的是：·目前智能化建筑中的各种弱电线路有通信、计算机、广播、电视、监控和消防等系统，各种弱电线路在电缆竖井中，不论采用合设或分设槽道（包括桥架）都需要一定的间距，以保证安全运行，便于安装施工和维护检修；·在电缆竖井中各种弱电线路有些要安装各种设备（如接续设备）。

因此，要考虑这些设备的安装位置和相互之间的距离以及维护检修的空间，综合布线系统一般需设置楼层配线架（FD）等设备，必须留有足够的安装地位和维护空间。

此外，还要注意配线设备的柜门应便于开启，在相邻设备的柜门开启时，不应互相干扰，以免影响维护检修工作。

为此，合用电缆竖井的面积不宜过于狭窄，必须留有足够的安装施工和维护检修空间。

2、在合用电缆竖井中，因各种弱电线路系统的维护检修人员均需入内工作，为了保证设备安全，且需防火、防潮和防尘等要求，综合布线系统的楼层配线架（FD）等设备，应采用外有牢固密封的柜体，且有锁的设备，不宜采用敞开式的配线架。

此外，各个弱电线路系统的维护人员进入合用电缆竖井，应有一定的管理制度和切实有效的具体措施，以便分清职责和保证设备安全。

·不论综合布线系统的缆线是在专用或是合用的电缆竖井中安装敷设，必须采取切实有效、经济实用的防火措施，如分别在各个楼层的洞孔处，装设防火材料的隔断封堵或其它防火封闭措施，缆线四周和缆线本身均需用防火材料或防火涂料和涂抹严密，这些均应向土建设计单位提出，以便在设计中考虑。

电缆井施工技术交底(电力电缆井)资料讲解

新建成都至贵阳铁路乐山至贵阳段站前工程CGZQSG-6标段电力电缆井施工技术交底 (作业层)四川公路桥梁建设集团有限公司成贵铁路CGZQSG-6标段项目经理部二分部二〇一六年七月•宜宾三级技术交底记录表记录号:使用编号：项目名称：交底地点时间年月日交底单位接受单位主持人主讲人（签字）接受人（签字）：见附后签到表交底内容:一、电缆井设置位置及设置形式电力电缆井适用于电力线缆过轨及敷设余长，电缆井设置位置根据《成贵全线各专业设备场坪及过轨位置汇总表》及隧道两端均需设置电力电缆井。

二、施工流程测量放线人工或机械开挖基坑基坑底部铺设10cm厚C25混凝土垫层钢筋安装模板安装镀锌挂钩及电缆井槽口位置预留现场浇筑C25钢筋混凝土拆模养护三、施工工艺及控制要点1.施工准备（1）备齐各种施工工具，手持风镐、尖锹、平锹、插入式振捣器、组合钢模板、木抹子、铁抹子等。

（2）将模板、钢筋等运输至施工现场。

2.配合测量放线配合测量人员，制定小木桩，根据测量人员的放样位置定出点位线，做好标记。

3.挖基坑首先采用挖掘机破碎路面，根据测量点线开挖基坑，挖机破碎时，破碎边缘距电缆井外边缘预留10cm左右，基底预留20cm左右采用人工清理，防止基坑超大超深。

基坑开挖完成后，将基底虚渣清理干净，复核电缆井位置及尺寸，注意电缆井沿线路纵向的设置位置应与接触网支柱、声屏障基础、线间集水井、沉降和位移观测设备等统筹协调，避免相互干扰。

电缆井与支挡结构物沿线路横向有干扰时，可调整电缆井的横向位置，但应保证电缆井位于砟脚以外。

4.钢筋安装电力电缆井钢筋配置图参照《铁路路基电缆槽通路（2010）8401-32》，详见下图：图1、电力电缆井钢筋布置图5.模板安装（1）、电力电缆井内净尺寸为180cm×120cm×90cm（长×宽×深），壁厚20cm。

井内共有10个Φ25镀锌挂钩，本电缆井最多设置10根过轨管。

电缆井标准图集

电缆井标准图集电缆井是指用于敷设电缆和维护电缆的井室结构，是城市建设中电力、通信、燃气等基础设施的重要组成部分。

电缆井的设计和施工质量直接关系到城市基础设施的可靠性和安全性。

因此，制定电缆井标准图集对于规范电缆井的设计和施工具有重要意义。

一、电缆井的分类。

根据用途和结构形式的不同，电缆井可以分为电力电缆井、通信电缆井、燃气电缆井等不同类型。

电力电缆井主要用于敷设电力电缆，通信电缆井主要用于敷设通信电缆，燃气电缆井主要用于敷设燃气管道和相关设备。

根据结构形式的不同，电缆井可以分为地下电缆井和地面电缆井两种类型。

地下电缆井主要用于埋设在地下，地面电缆井主要用于设置在地面。

二、电缆井的标准图集内容。

1. 电缆井的结构图。

电缆井的结构图是电缆井设计的基础，包括电缆井的平面布置图、立面图和剖面图等内容。

平面布置图主要反映了电缆井的布置位置和布置方式，包括电缆井的位置、尺寸、与周围建筑物的关系等。

立面图主要反映了电缆井的外部形象和结构特点，包括电缆井的高度、外观、进出口位置等。

剖面图主要反映了电缆井的内部结构和布置方式，包括电缆井的墙体厚度、地基情况、设备布置等。

2. 电缆井的设备图。

电缆井的设备图是电缆井设计的重要内容，包括电缆井内部设备的布置图、连接图和安装图等内容。

设备布置图主要反映了电缆井内部设备的位置和布置方式，包括电缆井内的电缆支架、电缆槽、电缆接头箱、通风设备等。

连接图主要反映了电缆井内部设备之间的连接方式和关系，包括电缆的连接方式、接地方式等。

安装图主要反映了电缆井内部设备的安装方法和要求，包括设备的安装位置、固定方式、防护措施等。

3. 电缆井的施工图。

电缆井的施工图是电缆井施工的指导图，包括电缆井的施工工艺图、材料图和施工要求图等内容。

施工工艺图主要反映了电缆井的施工工艺和方法，包括电缆井的开挖、支护、设备安装、电缆敷设等。

材料图主要反映了电缆井施工所需的材料和数量，包括电缆井的材料清单、规格要求、使用方法等。

10kV电力电缆线路电缆沟、电缆井敷设要求

10kV电力电缆线路电缆沟、电缆井敷设要求1、使用范围1.1 电缆沟电缆沟是用以敷设和更换电力电缆设施的地下管道，也是被敷设电缆设施的围护结构，有矩形、圆形、拱形等管道结构形式。

电缆沟适用于道路、厂区、建筑物内电缆出线集中且不需采用电缆隧道的区域；城镇人行便道或绿地等区域。

但在盖板不可开启区域，不应选择电缆沟。

一般在变电站出线、小区道路、电缆较多、道路弯曲或地坪高程变化较大的地段，可以采用电缆沟与电缆排管、电缆井等进行相互配合使用。

电缆沟为有盖板的沟道，敷设和维修电缆时都必须揭开盖板，很繁琐、不方便，沟内还容易淤积赃物、积水。

但因土建施工简单、造价低，常在工程中采用。

电缆沟内安装有电缆支架，电缆支架通常由金属材料做成，通过焊接或用螺丝固定在沟壁上。

电缆由支架托住，与沟底保持着一定的距离。

电缆沟中的电缆通常会采取防火措施，包括涂刷防火涂料、封堵隔离等。

电缆沟在进入建筑物（包括控制室和开关室）处，设有封堵隔墙，以防止电缆着火时烟火向室内蔓延扩散。

此外，还可防止小动物进入室内。

电力电缆沟敷设的优点：电缆沟检修、更换电缆较方便，灵活多样，转弯方便，可根据地坪高程变化调整电缆敷设高程。

电力电缆沟敷设的缺点：电缆沟施工、巡检及更换电缆时须搬运大量盖板，施工时外物不慎落入沟时易将电缆碰伤。

▲图电缆沟1.2 电缆工井电缆井适用于电缆排管、电缆沟敷设中电缆接头、电缆分支、、预留电缆余量及电缆施工等工艺要求的情况。

电缆井根据电缆敷设工艺要求，采用人员下井工作模式时，电缆井深度不小于1.9m，其井盖尺寸应满足人员上下井；当采用人员不下井工作模式时，电缆井深度可适当调整，其盖板可开启。

▲图电缆工井2、类型2.1 电缆沟电缆沟按沟体结构分为砖砌电缆沟、钢筋混凝土电缆沟.一般在非车行道不承受重力外部荷载较小的地方可以采用砖砌电缆沟，有条件优先采用钢筋混凝土型式；车行道外部荷载较大采用钢筋混凝土型式电缆沟。

▲图单侧支架砖砌电缆沟示意图▲图单侧支架现浇电缆沟示意图2.2 电缆工井电缆井土建设计应满足电气尺寸要求，遵循结构安全可靠、经济合理、技术先进、坚固耐久、施工简便为原则进行。

中型四通电缆井计算表

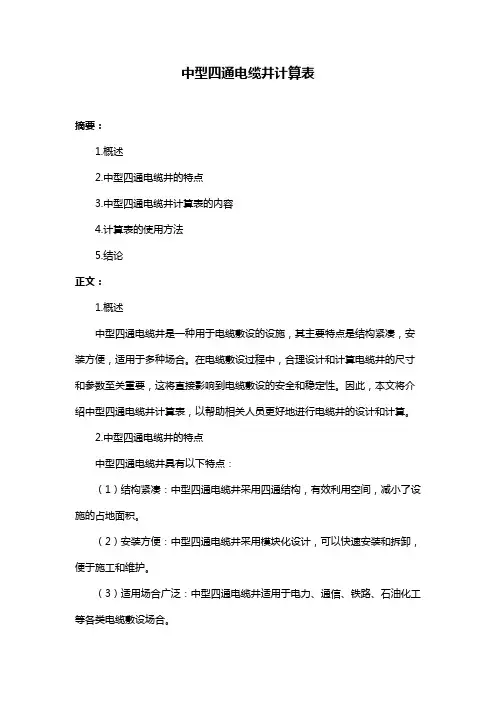

中型四通电缆井计算表摘要：1.概述2.中型四通电缆井的特点3.中型四通电缆井计算表的内容4.计算表的使用方法5.结论正文：1.概述中型四通电缆井是一种用于电缆敷设的设施，其主要特点是结构紧凑，安装方便，适用于多种场合。

在电缆敷设过程中，合理设计和计算电缆井的尺寸和参数至关重要，这将直接影响到电缆敷设的安全和稳定性。

因此，本文将介绍中型四通电缆井计算表，以帮助相关人员更好地进行电缆井的设计和计算。

2.中型四通电缆井的特点中型四通电缆井具有以下特点：（1）结构紧凑：中型四通电缆井采用四通结构，有效利用空间，减小了设施的占地面积。

（2）安装方便：中型四通电缆井采用模块化设计，可以快速安装和拆卸，便于施工和维护。

（3）适用场合广泛：中型四通电缆井适用于电力、通信、铁路、石油化工等各类电缆敷设场合。

3.中型四通电缆井计算表的内容中型四通电缆井计算表主要包括以下内容：（1）电缆井尺寸：计算表中包含了各种尺寸的电缆井，可以根据实际需要选择合适的尺寸。

（2）电缆井材质：计算表中列出了不同材质的电缆井，如钢、不锈钢、复合材料等，可以根据实际应用场景选择合适的材质。

（3）电缆井接口：计算表中提供了各种类型的电缆井接口，如螺纹接口、法兰接口等，可以根据实际需要选择合适的接口类型。

（4）电缆井附件：计算表中包含了各种电缆井附件，如密封件、支撑件等，可以根据实际需要选择合适的附件。

4.计算表的使用方法在使用中型四通电缆井计算表时，需要注意以下几点：（1）首先，根据电缆敷设的实际情况，确定所需的电缆井尺寸、材质、接口和附件等参数。

（2）然后，参考计算表中的相关参数，选择合适的电缆井设计和计算方案。

（3）最后，根据计算结果，进行电缆井的制作和安装。

5.结论中型四通电缆井计算表为电缆井的设计和计算提供了方便，有助于提高电缆敷设的安全性和稳定性。

电缆井作用

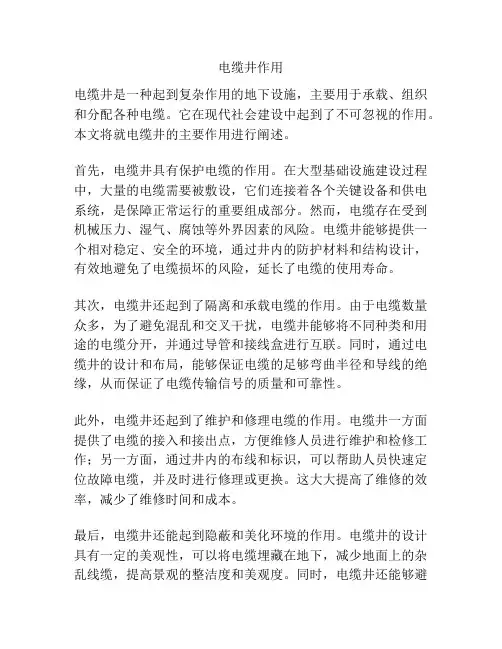

电缆井作用电缆井是一种起到复杂作用的地下设施，主要用于承载、组织和分配各种电缆。

它在现代社会建设中起到了不可忽视的作用。

本文将就电缆井的主要作用进行阐述。

首先，电缆井具有保护电缆的作用。

在大型基础设施建设过程中，大量的电缆需要被敷设，它们连接着各个关键设备和供电系统，是保障正常运行的重要组成部分。

然而，电缆存在受到机械压力、湿气、腐蚀等外界因素的风险。

电缆井能够提供一个相对稳定、安全的环境，通过井内的防护材料和结构设计，有效地避免了电缆损坏的风险，延长了电缆的使用寿命。

其次，电缆井还起到了隔离和承载电缆的作用。

由于电缆数量众多，为了避免混乱和交叉干扰，电缆井能够将不同种类和用途的电缆分开，并通过导管和接线盒进行互联。

同时，通过电缆井的设计和布局，能够保证电缆的足够弯曲半径和导线的绝缘，从而保证了电缆传输信号的质量和可靠性。

此外，电缆井还起到了维护和修理电缆的作用。

电缆井一方面提供了电缆的接入和接出点，方便维修人员进行维护和检修工作；另一方面，通过井内的布线和标识，可以帮助人员快速定位故障电缆，并及时进行修理或更换。

这大大提高了维修的效率，减少了维修时间和成本。

最后，电缆井还能起到隐蔽和美化环境的作用。

电缆井的设计具有一定的美观性，可以将电缆埋藏在地下，减少地面上的杂乱线缆，提高景观的整洁度和美观度。

同时，电缆井还能够避免电缆暴露在户外环境下，降低了电缆被盗和损坏的可能性，保障了供电系统的正常运行。

综上所述，电缆井作为现代社会基础设施的重要组成部分，具有多种作用。

它不仅能够保护电缆，隔离和承载电缆，而且还方便了电缆的维护和修理，同时美化了环境，提高了供电系统的可靠性和美观性。

可以说，没有电缆井的存在，现代社会的电力能源系统将无法正常运行。

因此，电缆井的作用是不可忽视的。

电缆井建设的深度解析

电缆井建设的深度解析1. 引言电缆井作为电力、通讯等市政设施的重要组成部分，其质量直接影响到整个电缆线路的安全运行。

本文将深入解析电缆井建设的各个环节，为电缆井建设提供专业的指导。

2. 电缆井的分类与功能2.1 分类电缆井按照用途和结构可分为：普通电缆井、检查井、人孔井、手孔井等。

2.2 功能- 普通电缆井：用于电缆敷设、接头处理、维护检查等。

- 检查井：用于检查、维修、更换电缆。

- 人孔井：供人员进入进行电缆敷设、接头处理、维护检查等。

- 手孔井：用于电缆敷设、接头处理、维护检查等，体积较小，不便于人员进入。

3. 电缆井建设的选址与规划3.1 选址电缆井建设应遵循以下原则：- 地势平坦，便于施工和维护。

- 避免地下管线冲突，如排水管、燃气管等。

- 考虑未来发展需求，预留足够空间。

3.2 规划- 根据电缆线路设计和运行需求，合理规划电缆井的数量和位置。

- 考虑电缆井的类型和尺寸，满足不同用途和容纳电缆的需求。

4. 电缆井的设计与施工4.1 设计- 根据电缆井的功能和用途，设计合理的井体结构，包括井壁、井底、井盖等。

- 考虑电缆井的承载能力、抗压、抗腐蚀等性能。

4.2 施工- 严格按照设计图纸进行施工，确保电缆井的结构和尺寸符合要求。

- 选择合适的施工材料，如混凝土、钢筋、井盖等。

- 注意施工过程中的安全防护，防止事故发生。

5. 电缆井的验收与维护5.1 验收- 电缆井建设完成后，进行现场验收，检查井体结构、尺寸、材料等是否符合设计要求。

- 验收合格后，进行电缆敷设和接头处理等后续工作。

5.2 维护- 定期对电缆井进行检查和维护，确保其正常运行。

- 发现问题及时处理，如井盖损坏、井体漏水等。

6. 结语电缆井建设是电力、通讯等市政设施的重要组成部分。

通过深度解析电缆井建设的各个环节，我们可以确保电缆井的质量，保障电缆线路的安全运行。

希望本文能为电缆井建设提供专业的指导。

---以上是关于电缆井建设的深度解析的文档内容，请您查阅。

简述深井供电系统的特征和一般模式

简述深井供电系统的特征和一般模式深井供电系统是一种特殊的供电方式，主要应用于深井、深层矿井等环境中，以满足该地区的电力需求。

深井供电系统具有以下几个特征：1. 高度安全性：深井供电系统采用特殊的设计和工艺，确保供电系统的安全性。

例如，采用可靠的电缆、防爆开关箱和防爆电气设施等，以防止电火灾和爆炸等事故的发生。

2. 高效稳定：深井供电系统采用高效的电源设备和变压器等设备，确保电力供应的稳定性。

由于深井环境复杂，供电系统需要适应各种恶劣条件，如高温、高湿、高压等。

因此，供电系统在设备选择和系统设计上注重稳定性和可靠性，以保障深井工作的连续性和高效性。

3. 强大的输电能力：深井供电系统通常需要满足较大的电力需求，因此具有较强的输电能力。

为此，供电系统会采用高压输电线路和大功率变压器，以满足深井中的各种设备和机械的用电需求。

4. 高度自动化：深井供电系统采用自动化控制技术，以提高供电系统的运行效率和稳定性。

通过采用自动化设备和控制系统，可以实现对供电系统的远程监控、故障诊断和自动调节等功能，为深井工作提供更加便捷和安全的电力供应。

深井供电系统的一般模式主要包括以下几个环节：1. 电源提供：深井供电系统的电源通常来自于地面电网。

地面电网将电能通过高压输电线路输送到井口附近的配电变压器，然后变压器将电压降至合适水平。

井口附近的变压器还会采用柜式滤波装置，以滤除电网中的杂波和电磁干扰，保证供电系统的稳定性。

2. 配电系统：深井中的配电系统主要负责将井口附近的电能输送到深层矿井的各个用电点。

这一过程包括配电箱、配电开关、低压线路等设备的设计和安装，以实现供电系统的灵活分配和高效管理。

3. 用电设备：深井供电系统的最终目的是为深层矿井提供电力。

因此，供电系统需要满足各种设备和机械的用电需求，如照明、通风、提升设备等。

这些用电设备通常通过配电线路连接到井口附近的配电系统，以实现对深层矿井各个用电点的电力供应。

4. 监控与维护：深井供电系统还需要进行监控和维护，以确保系统的稳定和安全。

电缆井施工工程特点(3篇)

第1篇一、施工环境复杂电缆井施工工程通常位于城市地下或建筑内部，施工环境复杂。

地下水位、地质条件、周边环境等因素都会对施工产生影响。

因此，在施工过程中需要充分考虑各种因素，采取相应的技术措施，确保工程顺利进行。

二、施工精度要求高电缆井施工工程对精度要求较高，主要体现在以下方面：1. 定位精度：电缆井的位置需要严格按照设计要求进行定位，确保井位准确无误。

2. 垂直度：电缆井的垂直度对电缆的敷设和运行至关重要，施工过程中需严格控制井壁的垂直度。

3. 尺寸精度：电缆井的尺寸需符合设计要求，包括井口尺寸、井壁厚度、井深等。

4. 内壁平整度：电缆井的内壁应平整，便于电缆的敷设和安装。

三、施工技术要求严格电缆井施工工程涉及多种施工技术，如土方开挖、混凝土浇筑、钢筋绑扎、防水处理等。

这些技术要求严格，具体表现在：1. 土方开挖：根据地质条件选择合适的开挖方法，确保施工安全。

2. 混凝土浇筑：严格按照施工规范进行混凝土配合比设计，确保混凝土强度和耐久性。

3. 钢筋绑扎：钢筋绑扎要符合设计要求，确保结构的稳定性。

4. 防水处理：采用合理的防水材料和方法，确保电缆井的防水性能。

四、施工周期较短电缆井施工工程往往具有工期紧张的特点。

在施工过程中，需要合理安排施工顺序，提高施工效率，确保工程按时完成。

五、施工质量要求严格电缆井施工工程的质量直接关系到电力、通信等基础设施的正常运行。

因此，在施工过程中，要严格控制施工质量，确保电缆井的可靠性。

六、施工安全风险较高电缆井施工工程存在一定的安全风险，如地下水位变化、地质条件复杂、高空作业等。

因此，在施工过程中，要采取有效的安全措施，确保施工人员的人身安全。

七、施工后维护难度较大电缆井施工完成后，由于地下环境复杂，维护难度较大。

在施工过程中，要充分考虑后期维护的需要，确保电缆井的长期稳定运行。

总之，电缆井施工工程具有施工环境复杂、施工精度要求高、施工技术要求严格、施工周期较短、施工质量要求严格、施工安全风险较高、施工后维护难度较大等特点。

高压电力井最低深度

高压电力井最低深度高压电力井是指用于输电线路的电缆穿越地下障碍物，如铁路、公路和河流等的井。

高压电力井通常由钢筋混凝土制成，具有承载能力强、耐用性好的特点。

它们被广泛应用于电力工程和城市建设中，起到了稳定电力供应和保护电缆的重要作用。

高压电力井的最低深度是由多个因素决定的，包括地下障碍物的类型、土壤条件、井的作用和电缆的要求等等。

一般来说，高压电力井的最低深度应符合以下几个方面的考虑：1. 地下障碍物的类型：地下障碍物的类型对井的最低深度有很大的影响。

例如，如果是铁路或公路等需要承受重压的地下障碍物，井的最低深度应足够深，以确保承载能力和稳定性。

而对于河流等水体，井的最低深度应足够深以避免水位变化对电力井的影响。

2. 土壤条件：土壤的稳定性和承载能力也是确定井最低深度的重要因素。

如果土壤条件较差，井的最低深度应增加，以确保井的稳定性和安全性。

此外，土壤的湿度、酸碱性和腐蚀性等也需要考虑，选择合适的材料来建造高压电力井。

3. 井的作用：高压电力井的作用也是确定最低深度的重要因素之一。

如果井主要是为了电缆的穿越而设立，最低深度应足够以保护电缆免受外界环境和压力的影响。

而如果井还需要起到隔离防护的作用，最低深度应根据具体要求设计。

4. 电缆要求：高压电力井的最低深度还与电缆的要求有关。

电缆的数量、型号、直径等都需要考虑，以确保井的尺寸足够容纳电缆，并且井的最低深度能够满足电缆敷设的要求。

总而言之，高压电力井的最低深度应根据地下障碍物的类型、土壤条件、井的作用和电缆的要求等多个因素综合考虑。

只有充分考虑这些因素，才能确保高压电力井的稳定性、安全性和功能性。

在实际应用中，需要由专业工程师对具体情况进行综合分析和设计，以确定最合适的最低深度。

专业设计的电力电缆井特点：
各种规格型号电力电缆井的设计与安装：
3、为了满足不同地区的需要，钢筋混凝土电缆井按防水和不防水两种形式设计
2、电力电缆井规格分为小号、中号、大（一）、大（二）、大（三）五种规格。

4、电力电缆井的防水、集水坑做法，排管与电力电缆井的接口做法，电缆支架和吊架的做法。

2、电力电缆井的结构形式分为砖砌、混凝土模块和钢筋混凝土三种，可以依据场地环境、工程造价等因素，选用其中一种形式。

1、电力电缆井类型分为直通型、三通型、四通型、转角型四种形式。

3、各种类型及规格电力电缆井的平、剖面图、配筋图。

1、集为电力电缆井设计与施工，图集的编制使工程中常用的电力电缆井的设计与施工可以达到通用化、系列化和标准化，使用人员可以根据工程的具体情况直接选用并施工。

预制装配式电缆井

预制装配式电缆井
简介
预制装配式电缆井是一种现代化的电力设备，用于保护和管理
电缆的连接和布线。

它由预制的模块化零部件组成，可以在工厂中
制造，并在现场进行快速安装和组装。

这种设计可以节省时间和劳
动力，提高工作效率。

特点
1. 高度定制化
预制装配式电缆井可以根据项目的要求进行定制化设计。

这意
味着可以根据实际需要选择不同的尺寸、形状和配置，以适应各种
电缆的布线要求和空间限制。

2. 良好的耐用性
该电缆井采用高质量的材料，具有优良的耐腐蚀性和抗压能力。

它可以有效地保护电缆免受外界环境的损坏，并提供长期稳定的电
力输送。

3. 快速安装和维护
预制装配式电缆井的设计考虑了快速安装和维护的需求。

由于
它是在工厂中制造的，所以现场安装时间缩短。

并且，由于模块化
设计，维护和更换零部件也更加方便。

4. 环境友好
该电缆井的设计采用环保材料，并且可以进行回收和重复利用。

同时，它还可以减少施工现场的废弃物和环境污染。

应用领域
预制装配式电缆井广泛应用于各种电力工程中，包括市政工程、建筑工程、能源工程等。

它可以在地下管道、地面、桥梁、隧道等
不同的场景中使用，满足不同项目的需求。

结论
预制装配式电缆井是一种提高电缆管理效率和保护电力设备的
有效工具。

它的高度定制化、耐用性、快速安装和维护、环境友好
等特点，使其成为现代电力工程中不可或缺的一部分。

关于电缆井施工设计的改进设想

关于电缆井施工设计的改进设想王小飞/文为了使工程能够顺利进行，保证安全第一、质量达标，在电缆敷设工作中电缆井的设计就显得特别重要，本人结合玉发大道、汝南路电缆敷设工程中出现情况，并征求有关专业师傅们的意见，就电缆井的施工设计谈谈一点意见和看法。

一、电缆井的形状设计传统的电缆井的形状设计是长方体，平面是长方形（如下图），其优点是：1、设计简单，便于砌砖施工。

2、占用面积少。

其缺点是：1、在敷设时，不利于拐角处理，电缆容易出现打弯，死角现象，不利于防止该类现象的发生。

改进的电缆井的形状设计是不规则体，平面是圆弧角长方形（如下图），改进后优点有：1、在敷设时可有效防止电缆容易出现打弯，死角现象的发生，确保施工质量。

其缺点是：1、设计稍复杂，砌砖稍需技术。

一般电缆井平面形状改进后平面形状二、电缆井的底部处理改进电缆井的底部处理一般是硬化处理，其优点是：1、施工简单方便。

2、便于施工中站人。

其缺点是：1、没有考虑电缆井集水及排泄问题。

2、遇到集水，需要安排人员进行排水。

3、如无安排人员排水，则电缆长期侵泡水中。

电缆井的底部处理改进办法，是1、电缆井底部不完全硬化，底部采用一层沙子、一层石子或砖砌的相间的漏水处理法。

2、或者，预挖排水管道，在电缆井底部敷设排水管，通向道路排水通道处。

改进后优点有：1、考虑了电缆井集水及排泄问题。

一般集水，可自行排泄，无需安排人员排水。

若遇特大雨，只要安排少许人员即可。

其缺点是：1、设计稍复杂，需要挖排水沟。

以上是电缆井施工设计的改进处理办法，由于本人经验和水平有限，本文中的不足之处在所难免，肯请各位领导和同事直言批评指正，以便交流提高。

煤矿用电缆特征

煤矿用电缆特征煤矿用电缆是在煤矿运营中广泛使用的一种重要设备，它具有一些独特的特征，以满足矿井环境的特殊需求。

本文将介绍煤矿用电缆的特征及其在矿井中的应用。

一、安全性由于煤矿工作环境的危险性，煤矿用电缆在安全性方面要求更高。

首先，电缆的绝缘材料必须具有较高的阻燃性，以防止火灾的发生。

其次，电缆的耐磨性应该强，以防止在矿井中因为摩擦而造成的电缆磨损引起的电气事故。

此外，电缆的抗压性和抗张力能力也是保证矿井电力系统安全运行的重要指标。

二、耐腐蚀性煤矿环境中存在着较高的湿度和腐蚀物质，因此煤矿用电缆需要具有耐腐蚀性能。

这种性能可以通过选用合适的绝缘材料和护套材料来实现。

常用的绝缘材料有聚乙烯、交联聚乙烯等，而护套材料可以选用聚氯乙烯或聚四氟乙烯等。

三、抗干扰性煤矿内常伴随着较强的电磁干扰，这对矿井的电力系统正常运行带来了困扰。

为了保证电力系统的稳定性和可靠性，煤矿用电缆需要具有良好的抗干扰性能。

这一特征可以通过采用特殊的屏蔽结构和绝缘材料来实现。

四、耐磨性煤矿作业环境恶劣，电缆往往需要经受煤尘、岩石、机械摩擦等不利因素的影响。

因此，煤矿用电缆需要具备较好的耐磨性能，以保证其在使用过程中不易受损。

一种常见的解决方式是在电缆表面增加护套，提高电缆的耐磨性。

五、耐压性由于矿井地质条件的限制，电缆往往需要承受较大的压力。

因此，煤矿用电缆需要具备良好的耐压性能，以避免在使用过程中发生电缆压扁、护套破损等情况。

这一特征可以通过采用高强度材料和合理设计电缆结构来实现。

六、防水性煤矿中常常存在较高的湿度和水蒸气，因此煤矿用电缆需要具备较好的防水性能，以防止湿气进入电缆内部导致电气故障。

在选用绝缘和护套材料时，应考虑其防水性能，并采取相应的防护措施。

总结：煤矿用电缆是在矿井中应用广泛的电力设备，具有一些独特的特征。

在选择煤矿用电缆时，需要考虑它的安全性、耐腐蚀性、抗干扰性、耐磨性、耐压性和防水性等特征。

合理的选材和设计可以保证煤矿用电缆在矿井环境中的可靠运行，为矿山生产提供稳定的电力供应。

电缆井间距

电缆井间距
电缆井是一种地下检查井，在工程施工期间和竣工后起到安装或维护的作用。

一般分为人孔井和手孔井。

人孔井比较大，人可以下到井里进行施工作业。

手孔井一般都比较小，只有手可以伸进去进行操作。

一般用于支路，穿过井的电缆不多。

它们的主要作用是作为室外过渡功能，用于暗敷设时方便穿线。

传统的电缆井是用砖或混凝土浇筑而成，安装不方便。

通常需要等待砖块或混凝土稳定后才能使用。

安装周期长，排水效果差，积水会对电缆造成损伤。

电缆井
电缆井间距设多少米合适
规范上是不超过100m，但实际市政上都不超过50m，一般30-40m，这个主要是敷设电缆受机械的限制，特别是大的电缆，距离长了无法拖动。

《电力电缆井设计与安装》(07sd101-8)中，直线段上电缆井的距离不宜大于100m。

实际中，电缆转弯处、分支处，电缆过马路的两端均要设电缆井;非直线路段，可根据实际情况适当减小间距。

按照电缆牵引力来计算的话，间距可以放到很大。

但是考虑到电缆的敷设难度及检修。

一般10kv电缆在50米以内。

10kv 以上的间距会大一些。

70米左右。

另外需在过街处设置预留。

在线路转角、分支处应设电缆人孔井，在直线段上，为便于拉引电缆也应设置一定数量的电缆人孔井，人孔井间的距离不宜大于150m。

1.上一篇：btly是什么电缆?btly电缆结构、生产标准、
特性与优势介绍
2.下一篇：电线电缆产品的结构组成介绍。

八边形四通电缆井计算

八边形四通电缆井计算（实用版）目录1.八边形四通电缆井的概述2.八边形四通电缆井的计算方法3.八边形四通电缆井的应用领域4.八边形四通电缆井的未来发展趋势正文【1.八边形四通电缆井的概述】八边形四通电缆井是一种用于电缆敷设的设施，其主要特点是形状为八边形，拥有四个进出口。

这种电缆井的优势在于其空间利用率高，可以容纳更多的电缆，因此在电力系统、通信系统等领域得到了广泛的应用。

【2.八边形四通电缆井的计算方法】在实际工程中，计算八边形四通电缆井的大小和形状是一个重要的环节。

一般来说，计算方法包括以下几个步骤：（1）确定电缆的数量和规格，以及敷设方式。

（2）计算电缆的总面积。

（3）确定八边形四通电缆井的边长和高度。

（4）根据电缆的敷设方式，计算电缆井的进出口位置和大小。

【3.八边形四通电缆井的应用领域】八边形四通电缆井广泛应用于电力系统、通信系统、铁路系统等领域。

在电力系统中，八边形四通电缆井主要用于电缆的敷设和保护，可以有效地提高电缆的使用效率和安全性。

在通信系统中，八边形四通电缆井主要用于光缆和电缆的敷设，可以节省大量的空间和成本。

在铁路系统中，八边形四通电缆井主要用于信号电缆和通信电缆的敷设，可以提高铁路系统的运行效率和安全性。

【4.八边形四通电缆井的未来发展趋势】随着科技的不断发展，八边形四通电缆井在未来的发展趋势如下：（1）更加智能化。

未来的八边形四通电缆井将拥有更加智能化的功能，例如自动调节温度、自动检测故障等。

（2）更加环保。

未来的八边形四通电缆井将采用更加环保的材料，例如可降解的材料等。

（3）更加高效。

电力窨井内径

电力窨井内径
【原创版】
目录
1.电力窨井的概述
2.电力窨井内径的规定
3.电力窨井内径的测量方法
4.电力窨井内径对电力设施的影响
5.结论
正文
一、电力窨井的概述
电力窨井，又称为电缆井，是指用于安装、敷设和保护电缆的一种地下设施。

它通常由井体、井盖、井座等组成，是城市电力设施建设中不可或缺的组成部分。

电力窨井内径的大小直接影响到电缆的敷设和使用。

二、电力窨井内径的规定
根据我国《城市电力规划规范》的规定，电力窨井的内径应满足电缆敷设的需要。

一般来说，电力窨井内径应大于等于电缆外径的 1.5 倍。

此外，还需要考虑电缆的弯曲半径、施工和检修的空间需求等因素。

三、电力窨井内径的测量方法
电力窨井内径的测量通常采用卷尺或测距仪等工具。

在测量时，需要确保测量工具的精度和测量位置的准确性，以保证内径的准确性。

四、电力窨井内径对电力设施的影响
电力窨井内径的大小直接影响到电缆的敷设和使用。

如果内径过小，会导致电缆无法顺利敷设，甚至可能损坏电缆；如果内径过大，虽然可以敷设电缆，但会造成资源浪费。

五、结论
电力窨井内径是电力设施建设中一个重要的参数，需要按照规范进行设计和施工。

电缆管道的特点与优势

电缆管道的特点与优势
电缆管道敷设
电缆管道是以穿放电缆的一种地下管线建筑，它是一种技术先进、经济合理的电缆敷设方式。

在人居环境不断提升，城市建设水平不断提高的大趋势下，城市地下电缆管道建设也进入普及化状态。

用电缆管道敷设地下电缆，与其它电缆敷设形式相比，具备以下特点与优势：
1、管道容量大。

电缆管道中可以穿过多条大对数电缆，综合利用率高。

2、兼容性强。

电缆管道土建基础可以容许对称重叠敷设，占地横断面积较小，可以兼容电力、通讯等多种电缆，有利于地下空间的合理利用，有利于市政规划的统筹安排。

3、施工效率高。

管道内的电缆可以随时穿插或抽换，当电缆发生故障时，便于测试和检修，可以大大缩短工作时间。

4、多一层保护。

穿管电缆可以避免电缆直接受到外力的破坏，能够进一步保证电缆安全。

若是在电缆管道进出口位置加装充气管塞，就更加安全了。

5、方便管理与备查。

可以根据施工图纸或资料快速查找管道平面位置与掩埋深度，便于技术管理和后期查询。

电力工井角度

电力转角井
什么是电力转角井，预制式电缆管沟构件模块化生产，能提高电力转角井的施工效率，保证工程质量，电力转角井在IOkV电缆线中具有较高的可行性和实用价值。

电力转角井可显著提高产品的抗冲击、舒缓劳累能力，使用该材料在特定工艺下制成的产品，无机材
隙结构显著改善，电力转角井产品在抗渗、抗冻、耐腐蚀性、耐久性方面较传统产品大幅提高型的较佳实施例而已只要其以相同的手段
本实用新型的技术效果，都应属于本实用新型的保护范围。

新型预制式电缆管沟，包括电缆沟（I)和电缆井（2)，电力转角井其特征在
述电缆沟(I)包括电缆沟沟体、电缆支架（12)和上部盖板，所述电缆支架（设置在电缆沟沟体(11)的内壁两侧，所述电缆沟沟体)的上部
上部盖板(13);所述电缆沟（I)与电缆井(2)的侧壁对接，所述电缆井(2)包括底板(21)、电力转角井侧板(22)、井座(23)和盖板(24)，所述(22)拼接置于底板(21)上，所述井座(23)设置于侧板(22)上部。
