水表工作原理

水表工作原理

水表工作原理水表是一种用于测量供水和排水流量的仪表。

它的工作原理基于一些基本原理,包括流体力学和机械运动学。

本文将详细介绍水表的工作原理,从流量传感器到数据显示等方面进行解释。

一、流量传感器流量传感器是水表中最核心的部分。

它通常采用涡轮流量计或超声波流量计。

涡轮流量计是一种利用涡轮在流体中旋转来测量流量的传感器。

当水经过涡轮流量计时,涡轮受到水流的冲击而开始旋转。

涡轮的旋转速度与水流量成正比。

超声波流量计则是通过发送超声波脉冲来测量水流速度和流量。

传感器内部的传感器接收到反射回来的超声波,并计算出水流速度和流量。

二、计量机构计量机构是水表中负责计量流量的部分。

它通常由流量传感器、齿轮传动和显示装置组成。

当涡轮流量计中的涡轮旋转时,齿轮传动将涡轮的旋转转换为指针或数字显示。

计量机构还包括一个计量装置,用于根据流量传感器的旋转计算出实际的水流量。

三、数据显示数据显示是水表上用于显示流量和用水量的部分。

传统的水表通常通过机械指针来显示流量。

指针指向刻度盘上的数字,表示对应时间段内的用水量。

现代的水表则采用数字显示屏,可以直接显示当前的流量和用水量。

数字显示屏通常具有较高的精度和可读性。

四、用水管理水表不仅用于测量流量和用水量,还有助于用水管理。

水表的安装位置通常固定在水源供应处,例如水龙头或进水管道。

通过定期读取水表数据,用户和供水部门可以了解实际的用水情况,并制定合理的用水计划和政策。

这有助于节约水资源和提高供需平衡。

五、维护和校准为了保证水表的准确性和可靠性,定期维护和校准是必要的。

维护包括清洁和检查水表中的传感器和机械部件,以确保其正常运行。

校准是指通过校准设备对水表进行校准,以确保其测量结果的准确性。

维护和校准应由专业人员进行,以确保水表的正常工作和准确计量。

总结:水表是一种用于测量供水和排水流量的仪表,其工作原理基于流体力学和机械运动学。

通过流量传感器、计量机构和数据显示,水表能够准确测量水流量并显示用水量。

水表 原理

水表 原理

水表原理
水表是一种用来测量水流量的设备。

它的工作原理基于水通过水表时,压力差引起水流,进而推动水表内的测量装置转动。

水表通常由计量部分和显示部分组成。

计量部分是水表的核心部件,由水轮表和累计器组成。

水轮表通常由一个轴承固定在水表的底部,其中设有若干可旋转的叶轮。

水流通过水表时,水的动力推动叶轮旋转。

累计器用于记录叶轮的旋转次数,从而反映出水的流量。

显示部分用于显示水表测量的结果,通常采用机械或数字显示方式。

机械显示方式是通过装置将叶轮旋转转化为机械指针的运动来显示水表读数。

数字显示方式则采用数字显示屏来直接显示测量结果。

水表的测量精度与叶轮的设计、制造工艺、叶轮和水表内壁的摩擦等因素密切相关。

为了确保准确测量,水表需要定期维护和校准。

水表是现代社会中广泛使用的计量设备,它不仅可以用于居民用水的计量,还广泛应用于工业、商业等领域。

通过水表的安装和使用,水的消费和供应可以得到有效管理,促进水资源的合理利用。

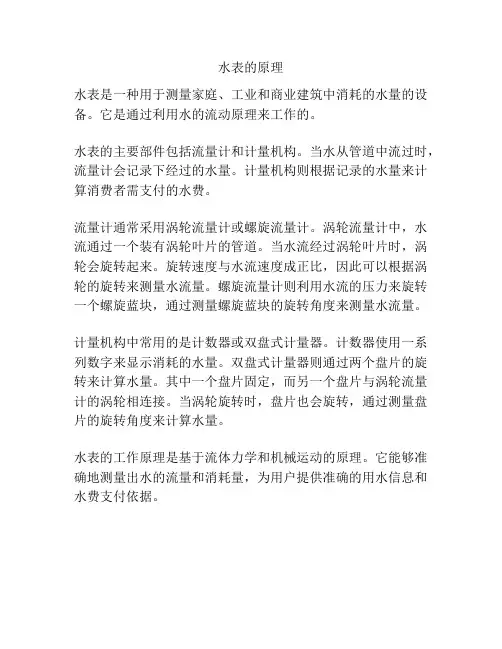

水表的原理

水表的原理

水表的原理
水表是一种用于测量家庭、工业和商业建筑中消耗的水量的设备。

它是通过利用水的流动原理来工作的。

水表的主要部件包括流量计和计量机构。

当水从管道中流过时,流量计会记录下经过的水量。

计量机构则根据记录的水量来计算消费者需支付的水费。

流量计通常采用涡轮流量计或螺旋流量计。

涡轮流量计中,水流通过一个装有涡轮叶片的管道。

当水流经过涡轮叶片时,涡轮会旋转起来。

旋转速度与水流速度成正比,因此可以根据涡轮的旋转来测量水流量。

螺旋流量计则利用水流的压力来旋转一个螺旋蓝块,通过测量螺旋蓝块的旋转角度来测量水流量。

计量机构中常用的是计数器或双盘式计量器。

计数器使用一系列数字来显示消耗的水量。

双盘式计量器则通过两个盘片的旋转来计算水量。

其中一个盘片固定,而另一个盘片与涡轮流量计的涡轮相连接。

当涡轮旋转时,盘片也会旋转,通过测量盘片的旋转角度来计算水量。

水表的工作原理是基于流体力学和机械运动的原理。

它能够准确地测量出水的流量和消耗量,为用户提供准确的用水信息和水费支付依据。

水表工作原理

水表工作原理

水表工作原理
水表是一种用于测量流经管道的水量的仪器。

它使用了一种叫做涡轮流量计的技术,通过涡轮的旋转来测量水流量。

水表的机构主要由计数部分和流量感应部分组成。

计数部分包括机械计量装置和数字计量装置。

流量感应部分包括装置驱动模块和涡轮转速检测模块。

具体工作原理如下:当水流经过水表时,它会通过一个进水口进入水表。

进入水表后,水会进入涡轮流量计,涡轮会因为水的压力而旋转。

涡轮的旋转速度与水流量成正比,因此可以通过涡轮的旋转速度来测量水流量。

流量感应部分会感应涡轮的旋转速度,并将其转化为数字脉冲信号,然后传输到计数部分。

计数部分中的数字计量装置会将脉冲信号进行计数,然后显示在水表的计数盘上。

同时,机械计量装置会将涡轮的旋转转化为机械传动,进而通过齿轮传递到计数盘上。

这样,无论是通过数字还是机械方式,都可以得到准确的水流量数据。

需要注意的是,水表的准确性是非常重要的,因此在安装水表时需要保证水流畅通,避免任何阻塞。

此外,定期维护和校准水表也是保证其准确性的重要措施。

总结来说,水表通过涡轮流量计技术来测量水流量,将涡轮的旋转速度转化为数字或机械计数,从而得到准确的水量数据。

这项技术在水资源管理和收费等领域起到了重要作用。

水表的结构和工作原理

水表的结构和工作原理

水表的结构和工作原理
水表是一种用于测量和记录家庭、商业和工业用水量的装置。

它主要由以下几个部分组成:
1. 外壳:通常由金属或塑料制成,用于保护内部部件免受损坏。

2. 计量机构:内部的计量机构是水表的核心部分,它由一个旋转的机械装置组成,能够记录经过水表的水量。

通常这个装置由叶片轮和计数器组成。

3. 进水管:水表的进水管用于引导水流进入计量机构,一般连接在水表的底部。

4. 出水管:水表的出水管用于将水流从计量机构引导出去,通常连接在水表的侧面。

5. 拉杆装置:拉杆装置通常位于水表的一侧,用于关闭或打开水表的进水阀门,以便进行维护或修理。

水表的工作原理基于风速仪的原理,其中水流通过计量机构时,会对机械装置施加力量,使之旋转。

这个旋转的机械装置与计数器相连,当水流通过时,装置会按照旋转的速度记录水量。

计数器一般是一个装有数字显示的表盘,用于显示累计的用水量。

水表通常会根据不同的设计,具备一定的抗干扰能力,能够排
除非计量水流对计量结果的影响。

同时,水表还可以经常进行校准,以保证计量的准确性。

水表的结构和工作原理

水表的结构和工作原理

水表的结构和工作原理
水表是一种用于测量水流量的仪表,其结构由外壳、测量装置和传感器等部分组成。

外壳是水表的外部包装,通常由金属或塑料制成,可以保护水表内部的组件免受损坏,并防止水的泄漏。

测量装置是水表的核心部分,由一个测量机构和计量装置组成。

测量机构通常由一个转轮和一个计数装置组成。

水流通过水表时,会推动转轮转动,转轮与计数装置相连,从而记录并显示水的流量。

传感器是水表的重要组成部分,负责将水流转化为电信号,并传输给计量装置。

常见的传感器有涡轮传感器和超声波传感器。

涡轮传感器利用涡轮的转动来测量水流量,而超声波传感器则利用超声波的反射来测量水流速度。

水表的工作原理基于流量测量原理。

当水流通过水表时,水的动能作用转化为转轮的转动动能。

转轮的转速与水流量成正比,因此可以通过测量转轮的转速来确定水流量。

传感器将转轮的转动转化为电信号,并传输给计量装置。

计量装置根据接收到的信号,记录并累计水的流量。

由于水表的准确性对于水费计算非常重要,因此水表的制造与校准需要严格遵守相应的标准。

常见的水表精度等级有Class B、Class C等,其中Class B的精度较高,适用于计费用途。

总之,水表是一种通过测量转轮的转速来测量水流量的仪表。

通过外壳、测量装置和传感器等部分的协作工作,水表能够准确地记录和计量水的流量,为水费计算提供依据。

水表结构和测量原理

水表结构和测量原理

水表结构和测量原理1电池供电超声水表特点和测量原理及安装要求1.1水表特点电池供电超声水表介质流速范围0.01~32.00m/s,准确度(0.5~1),无任何活动的机械部件,无压力损失和磨损,具有测量精度长期不发生变化且运行稳定,可靠的特点,用户无需设置参数,可任意角度安装。

标准单节电池可连续工作6年,选配电池可连续工作10年以上。

空管状态自动进入省电模式,满管状态自动进入正常测量模式。

1.2水表结构和测量原理电池供电超声水表的测量原理是利用超声波换能器产生超声波并使其在水中传播,声波在水中传播,顺流方向传播速度增大,逆流方向则减小,同一传播距离有不同的传播时间,当超声波在流动的水中传播时产生传播速度差,该速度差与水的流速成正比。

水表由换能器,电子线路及流量显示,累积等系统组成,超声波发射换能器将电能转换为超声波能量,并将其发射到被测流体中,接收器接收到的超声波信号,经电子线路放大并转换为代表流量的电信号供给显示和积算,实现了流量的测量。

1.3水表安装及应用注意事项安装超声水表,要选择流体流场分布均匀的部位,保证有足够的直管段长度,使流体形成稳定的速度分布。

一般要求前直管段长度为10倍管径,后直管段长度为5倍管径。

另外,要尽量远离机泵和阀门,如果有机泵,前直管段长度一般要求50倍管径,如果有流量控制阀,前直管段长度一般要求30倍管径,如果直管段长度达不到要求,测量准确度将会下降。

a)管道参数。

在旧管线上安装超声水表时,一定要准确地得到管道的参数,如管道的外径,壁厚等,以求得准确的测量结果。

b)安装方式。

由于管道中的气泡和杂质会反射和衰减超声波信号,给测量带来很大误差,所以在安装时一定要选择正确的安装方式。

超声水表在倾斜和水平管道上安装时,应该水平安装,这样可使气泡聚集在管道上方,大的杂质则沿着管道的底部流动,尽可能使超声水表探头处于和水平面成45#角的范围内。

另外,超声水表安装的部位要有一定的背压,保证管道内充满流体,没有气泡或者气泡较少以保证测量精度。

水表的工作原理应用

水表的工作原理应用

水表的工作原理应用工作原理水表是一种用于测量给水系统中水流量的设备。

它的工作原理基于以下原则:1.流量测量原理:水表通过测量通过它的管道的水流量来确定使用的水量。

它通常使用一个装有叶片或涡轮的转子来测量水的流动速度。

当水流通过水表时,转子开始旋转。

旋转速度与水的流量成正比。

2.机械传动原理:转子在水流作用下转动时,它通过一个装置将转动传递到一个数字显示器或机械指针上。

这个装置可以是一个机械传动系统,如齿轮、杆和指针,或者是一个电子传感器与数字显示器。

3.计量单位转换:水表通常将转子旋转的次数转换为水的用量。

这可以通过一个预设的转换比例来完成。

例如,每个转动可能代表10升水。

然后,通过将转动次数乘以转换比例,可以得出测量的用水量。

应用水表的工作原理使其在以下领域有着广泛的应用:1.公共供水系统:水表被广泛用于公共供水系统中,用于测量个人或家庭的用水量。

这对于供水公司来说是非常重要的,因为它们可以根据每个用户的实际用水量来计费。

2.工业用水:水表在工业领域中也扮演着重要角色。

许多工业设施都需要大量的水来运行。

通过安装水表,这些工业企业可以实时监测用水量,以便更好地管理和控制水资源的使用。

3.农业灌溉:水表也可以用于农业领域,特别是在灌溉系统中。

农业用水是农民们关注的重点,通过安装水表,农民可以监测和控制用水量,以确保适当的灌溉。

4.建筑工地:在建筑工地上,水表可以用于测量消耗的水量。

这有助于建筑公司掌握项目的用水情况,并采取措施来提高水资源的使用效率。

5.环境监测:水表也可以用于环境监测中,例如水污染监测。

通过测量水流量和用水量,可以对水质进行评估,并采取适当的措施来保护水资源和环境。

总结水表在供水系统中起着重要的作用,它可以测量和监测水的流量和用水量。

了解水表的工作原理可以帮助我们更好地理解其应用领域。

通过合理使用水表,可以更好地管理和控制水资源的使用,提高水资源的利用效率,为环境保护和可持续发展做出贡献。

水表知识点总结

水表知识点总结

水表知识点总结一、水表的基本知识1. 水表的作用水表是用来测量和记录水流量的一种仪表,主要用于监测和计量用水量。

通过水表可以清晰地了解每户用户的用水情况,从而对水资源进行更好地管理和节约。

2. 水表的结构水表的结构通常由表箱、计量机构、和显示装置三部分组成。

表箱通常由铸铁、钢板或塑料制成,用来保护水表内部的计量机构和显示装置。

计量机构包括进水口、流量计、定位装置和传动装置等部分,用来实现水流量的准确计量。

显示装置通常由机械表盘或数字显示屏组成,用来显示用水量。

3. 水表的工作原理水表的工作原理是通过测量水流过程中的压力差和速度来实现水流量的计量。

当水流经过水表的流量计时,流速会导致流量计内部的浮子或涡轮产生相应的旋转,通过传动装置将旋转转换成相应的机械运动,从而显示出实际的用水量。

4. 水表的准确性水表的准确性是衡量水表质量的重要标准之一。

一般来说,水表的准确性应在正常流量范围内保持在2%以内。

而对于超低流量和超大流量情况下的准确性要求也不低于5%。

5. 水表的安装和维护水表的安装应由专业人员进行,并且应按照相关标准和规定进行安装。

水表的维护工作主要包括清洁、检查和维修,定期的维护可以保证水表的准确性和长久使用。

二、水表的类型1. 按照用途分(1)民用水表:用于家庭、学校、餐馆等民用场所的用水计量。

(2)工业水表:用于工厂、企业等工业场所的用水计量。

(3)农业水表:用于农田、农场等农业用水计量。

2. 按照结构分(1)机械水表:采用机械的方式实现水流量的计量和显示。

(2)电子水表:采用电子传感器和显示装置实现水流量的准确计量和数字显示。

3. 按照工作原理分(1)涡轮水表:采用水流过程中旋转涡轮实现水流量的计量。

(2)超声波水表:采用超声波技术实现水流量的计量和数字化显示。

4. 按照安装位置分(1)户表:安装在用户家庭或户外的水表。

(2)总表:安装在水厂或水泵站的水表,用于水厂对供水量的监控和计量。

脉冲水表结构及工作原理

脉冲水表结构及工作原理

脉冲水表结构及工作原理脉冲水表是一种常见的家用水表,它利用脉冲计数的原理来测量用水量。

本文将介绍脉冲水表的结构和工作原理。

一、脉冲水表的结构脉冲水表的结构相对简单,一般由水表表壳、表头、计量机构和脉冲发生器等组成。

1. 水表表壳:脉冲水表的外部壳体,通常由塑料或金属制成,具有防水和防尘的功能,保护内部的计量机构。

2. 表头:表头是脉冲水表的核心部分,包含了计量机构和脉冲发生器。

它通常由透明材料制成,可以看到计量机构的运作情况。

3. 计量机构:计量机构是脉冲水表的计量部分,主要由水轮、传动装置和计数装置等组成。

当水通过水轮时,水轮会转动,通过传动装置将转动的力量传递给计数装置,计数装置会记录水的流量。

4. 脉冲发生器:脉冲发生器是脉冲水表的关键部分,它能根据水轮的转动情况产生相应的脉冲信号。

通常采用磁性脉冲发生器,通过与水轮上的磁铁相互作用,产生脉冲信号。

二、脉冲水表的工作原理脉冲水表的工作原理是基于水轮转动的计量原理和脉冲信号的产生。

1. 水轮转动计量原理:当水通过脉冲水表时,会经过水轮。

水轮上的叶片受到水流的冲击力,转动起来。

水轮的转动与水的流量成正比,即水流量越大,水轮转动的速度越快。

2. 脉冲信号的产生:脉冲发生器通过与水轮上的磁铁相互作用,产生脉冲信号。

磁铁随着水轮的转动而转动,当磁铁经过脉冲发生器时,会产生磁场变化,进而产生脉冲信号。

脉冲信号的频率与水轮转动的速度成正比,即水流量越大,脉冲信号的频率越高。

3. 脉冲信号的记录与显示:脉冲信号经过计数装置记录,计数装置会将累计的脉冲信号转换成用水量。

一般脉冲水表上会设有一个数字显示屏,用于显示用水量的读数。

当水流过脉冲水表时,数字显示屏上的读数会相应增加。

脉冲水表通过利用脉冲信号记录水的流量,实现了对用水量的准确计量。

其结构简单,工作稳定可靠。

脉冲水表广泛应用于民用、商用和工业领域,为用水计量提供了方便和精确性。

电磁水表基本工作原理,工作模式、结构组成、各个结构部分组成、材料和作用

电磁水表基本工作原理,工作模式、结构组成、各个结构部分组成、材料和作用

电磁水表基本工作原理,工作模式、结构组成、各个结构部分组成、材料和作用电磁水表是一种新型的水表,其工作原理主要是利用电磁感应原理对水流进行测量,它具有测量准确、操作简便、维护方便等优点。

现在,我们来详细地来讲解电磁水表的基本工作原理、工作模式、结构组成、各个结构部分组成、材料和作用。

一、电磁水表的基本工作原理电磁水表的基本工作原理是利用水流经过电磁水表内部的流量传感器时,由于水流的流速与导体移动的速度有关,所以将导体的运动转化为电压信号,然后经过放大、处理后,通过微处理器进行数据处理,最后将测量出来的流量值显示出来。

在电磁感应方面,根据法拉第电磁感应原理,液体通过电磁水表内的磁场时,发生液体中的导体移动,形成快速变化的磁通量,从而在传感器中产生感应电动势。

而电磁感应是通过一个线圈产生的交变磁场作用于另一个线圈,从而在第二个线圈中产生感应电动势。

在电磁水表的传感器中,电路中断的磁阻杆为两个线圈分离的分离器,使得在磁阻杆之间的磁场可以惟一地影响线圈中的电压信号。

这里应该注意到,电磁水表的传感器要求在恒温条件下工作,否则就需要对温度进行矫正。

二、电磁水表的工作模式电磁水表的工作模式主要分为两种:磁式电磁水表和涡流式电磁水表。

磁式电磁水表即是通过一定的磁场作用,测量水流量的方法。

电磁式水表采用非接触式磁力作用方式,传感器内部装有一对线圈,这对线圈通过互相孔衬、互相独立的借助,把电流送进一个圆盘形的吸盘铁心里面,在取样器中所称的磁场就由这个吸盘铁心外露部份的磁场组成,它的作用感应电磁场。

当含磁性液体顺着流量传感器通过时,这个磁场就可以感应出液体里面的磁性颗粒,将其测量出水的流量。

涡流式电磁水表是利用水流经过分析器时,产生切向运动产生涡流,引起沿着感应线圈的电磁感应,其信号与涡流的频率、电导率有关。

电磁式水表的磁场没有磁饱和特性,所以在高磁力和能量输出下稳定。

三、电磁水表的结构组成电磁水表主体结构主要由流量计传感器和集成式智能显示器组成。

电磁水表知识点总结

电磁水表知识点总结

电磁水表知识点总结电磁水表是一种利用电磁原理来测量水流量的智能水表。

它具有测量精度高、抗干扰能力强、使用寿命长、维护成本低等优点,被广泛用于工业生产和民用供水系统。

本文将从电磁水表的原理、结构、安装与维护以及市场应用等方面进行详细的介绍和总结。

一、电磁水表的原理和结构1. 原理电磁水表是基于法拉第电磁感应定律的测量原理而设计制造的。

当水通过水表的测量管道时,会导致管道内部的磁场发生变化,进而在水表内产生感应电动势。

通过检测这个感应电动势的大小,就可以确定水的流量。

由于水的导电性和磁性较低,因此在实际测量中,可以忽略水本身的电磁特性,而只考虑水流通过时对磁场的影响。

2. 结构电磁水表由测量管、电磁检测单元、显示和记录单元、供电单元等部分组成。

其中,测量管是水流通过的通道,其内部安装有电磁探头。

电磁探头是通过探测水流对磁场的影响来产生感应电动势的关键部件。

显示和记录单元则用于将测量结果显示出来,或者通过数据记录和传输来进行监控和管理。

供电单元则为电磁水表提供工作所需的电能。

二、电磁水表的安装与维护1. 安装安装电磁水表时,需要注意以下几点:a. 测量管道的安装位置应在水流较为平稳的地方,避免有漩涡或者空隙的地方;b. 测量管道与电磁水表应保持水平,以保证测量的准确性;c. 电磁水表的安装位置应易于维修和更换。

2. 维护电磁水表的维护主要包括定期清洗和校准。

由于水中微小的杂质会在电磁探头周围积累,所以必要时需要进行清洗。

同时,由于电磁水表是一种精密仪器,因此需要定期校准以确保其测量结果的准确性。

三、电磁水表在市场上的应用电磁水表由于其测量精度高、抗干扰能力强、使用寿命长、维护成本低等优点,被广泛用于工业生产和民用供水系统。

在工业方面,电磁水表通常用于计量大流量的工业用水,如石化、电力等领域。

在民用方面,电磁水表可以用于现代化的智能水表系统中,实现对供水的监控和管理。

此外,电磁水表还可以与智能水务系统相结合,实现对水表数据的远程采集和监控,提高供水系统的管理效率。

大口径水表工作原理

大口径水表工作原理

大口径水表工作原理
大口径水表是用来测量工业和商业用途中大流量水流量的仪器。

它的工作原理主要包括以下几个方面:
1. 流量测量原理,大口径水表通常采用涡街流量测量原理。


水流经过涡街水表时,会产生一系列的涡旋,这些涡旋会使涡街水
表的测量装置产生一定的振动。

通过测量振动的频率和振幅,就可
以确定水流的流速,从而计算出水流量。

2. 结构原理,大口径水表通常由流量传感器、转换器和显示仪
表组成。

流量传感器负责测量水流量并产生相应的信号,转换器负
责将传感器信号转换成标准的电信号,显示仪表则将电信号转换成
可读的数字或者模拟信号显示出来。

3. 材料原理,大口径水表的材料通常选用耐腐蚀的材料,例如
不锈钢、铸铁等,以保证水表在长期使用中不会受到水质的影响而
损坏。

4. 安装原理,大口径水表的安装需要保证水流的稳定和流向的
一致,通常需要在水表前后安装流量调节装置和滤网,以确保水流
对水表的影响最小化。

总的来说,大口径水表的工作原理是基于流体力学原理和电信号转换原理,通过测量水流的振动频率和振幅来计算水流量,并通过电信号转换和显示来实现对水流量的监测和测量。

水表工作原理详解

水表工作原理详解

水表工作原理详解水表是我们日常生活中常见的一种计量工具,主要用于测量和记录水的用量。

本文将详细介绍水表的工作原理及其构成,以帮助读者更好地了解水表的工作机制。

一、水表的构成水表主要由计量机构、表身和传动机构组成。

1. 计量机构:计量机构是水表的核心部件,负责测量水的用量。

它由水轮、转轴和计数器等组成。

当水通过水表时,水轮会转动,转轴也随之旋转,通过传动机构传递给计数器,从而记录用水量。

2. 表身:表身是水表的外壳,起到保护内部构件的作用。

通常由金属或塑料制成,具有一定的耐压性和耐腐蚀性。

3. 传动机构:传动机构负责将水轮的转动传递给计数器,并提供适当的速度减缓装置,以保证计数的准确性。

二、水表的工作原理水表的工作原理基于水轮的转动和计数器的计数。

1. 当水通过水表时,水轮受到水流的冲击,开始旋转。

水轮的旋转速度与流过水表的水流量成正比。

2. 转动的水轮通过传动机构与计数器相连,传递旋转运动给计数器。

3. 计数器根据水轮的转动,进行相应的计数,并显示出水的用量。

计数器通常以数字方式显示,每转动一定的单位表示水的用量增加了特定的数值。

4. 计数器内部还设有一定的机械装置,用于记录超过某个特定量程的用水量。

一旦超过量程,水表会停止计数,需要重新校准或更换。

三、水表的优势与应用水表具有以下几个优势:1. 计量准确:水表采用先进的计量技术,能够对水的用量进行精确测量,减少浪费。

2. 自动记录:水表内置的计数器可以自动记录水的用量,方便用户查看和管理。

3. 节约用水:通过使用水表,用户可以更好地了解自己的用水情况,有助于节约用水,促进可持续发展。

水表广泛应用于以下领域:1. 居民生活:水表用于居民住宅,帮助居民合理使用水资源,控制用水成本。

2. 工业生产:水表被广泛应用于工业企业,监控工业用水量,提高水资源利用效率。

3. 公共设施:水表用于公共设施,如学校、医院、公园等,协助管理者对水的使用情况进行监测和管理。

市政远传水表的结构和原理

市政远传水表的结构和原理

市政远传水表的结构和原理市政远传水表是一种用于远程监测和管理水资源的智能水表。

它通过无线通信技术与远程监测系统相连,实现了对水表数据的实时采集和远程监控。

本文将从市政远传水表的结构和原理两个方面进行阐述。

一、市政远传水表的结构市政远传水表的结构主要包括水表主体、计量系统、无线通信模块和电池组成。

1. 水表主体:市政远传水表的外壳通常采用耐腐蚀材料,能够有效防止水的渗漏和损坏。

水表主体内部安装有计量机构,用于测量用水量。

2. 计量系统:市政远传水表采用先进的计量系统,能够精确测量水的流量,并将数据传输给无线通信模块。

计量系统通常由流量计和计数器组成,能够自动记录用水量。

3. 无线通信模块:市政远传水表内置有无线通信模块,用于将水表数据传输给远程监测系统。

无线通信模块通常采用GPRS、NB-IoT等通信技术,能够实现远程通信和数据传输。

4. 电池:为了保证市政远传水表的正常运行,水表内部还安装有电池组,用于提供电源供给。

电池通常采用可充电电池,能够长时间供电。

二、市政远传水表的原理市政远传水表通过无线通信技术实现了远程数据传输和监测,其工作原理如下:1. 数据采集:市政远传水表内的计量系统能够实时测量水的流量,并将测量数据传输给无线通信模块。

计量系统通过流量计和计数器记录用水量,并将数据转化为数字信号。

2. 数据传输:无线通信模块将水表采集到的数据通过无线信号传输给远程监测系统。

无线通信模块采用GPRS、NB-IoT等通信技术,能够实现远程通信和数据传输。

数据传输过程中,采用安全加密算法保证数据的安全性。

3. 远程监测:远程监测系统接收到水表传输的数据后,能够实时监测和管理水资源。

远程监测系统通过对数据进行分析和处理,可以了解用户的用水情况、用水量以及用水趋势等信息。

同时,远程监测系统还可以通过远程控制水表的开关阀门,实现对水资源的合理调度和管理。

总结:市政远传水表是一种利用无线通信技术实现远程监测和管理水资源的智能水表。

水表的计量原理

水表的计量原理

水表的计量原理
水表的计量原理是基于流量计量的原理。

水表内部安装了一个水流量计,用于测量通过水表的水流量。

当水流经过水表时,水流的动力将使水流量计转动,通过测量转动的角度或者转速来计算流经水表的水量。

水表通常采用翻转瓣片、涡轮或者涡街等不同的测量机构来实现流量的计量。

翻转瓣片水表利用水流的动力作用在装有瓣片的转子上产生转矩,转子的转动与水流量成正比。

涡轮水表则利用水流的动力使装有叶片的转子以一定速度旋转,通过测量转子的旋转速度来计量水流量。

涡街水表则基于涡街流量计的原理,利用水流经过涡街产生的旋涡频率来计量水流量。

水表通常还配备了一个计量装置,用于将转动的角度或转速转换为相应的水量。

计量装置可以是一个数字计数器或者一个机械指针式的计量表盘,用于显示测量的水量。

总之,水表的计量原理是通过测量水流量的转动或旋涡频率来计算流经水表的水量,通过配备的计量装置将转动的角度或转速转换为相应的水量显示。

这种原理可以准确地测量和记录用水量,为水费的计算提供依据。

水表的原理

水表的原理

水表的原理
水表是一种用来测量流经管道的水量的仪器,它在生活中扮演着非常重要的角色。

水表的原理涉及到流体力学和机械原理,下面我们来详细了解一下水表的工作原理。

首先,水表的主要部件包括计量装置、传动装置和显示装置。

其中,计量装置
是用来测量水流量的核心部件,它通常由一个转子或者涡轮构成。

当水流经过计量装置时,转子或者涡轮会受到水流的作用而转动,其转速与水流量成正比。

传动装置则是用来将转子或者涡轮的转动传递给显示装置,一般采用齿轮传动或者磁力耦合的方式。

显示装置则是用来显示水表读数的部件,通常采用机械指针或者数字显示屏。

其次,水表的工作原理是基于流体力学的。

根据流体力学的原理,当水流经过
管道时,会产生一定的动能,而水表正是利用了这一原理。

当水流经过计量装置时,转子或者涡轮会受到水流的作用而转动,其转速与水流量成正比。

通过传动装置将转动传递给显示装置,就可以实时地显示出水流量的大小。

最后,水表的原理也涉及到机械原理。

水表中的传动装置通常采用齿轮传动或
者磁力耦合的方式,这些都是基于机械原理的设计。

通过合理的机械结构设计,可以确保水表的稳定性和准确性。

总的来说,水表的原理涉及到流体力学和机械原理,通过计量装置、传动装置
和显示装置的配合,实现了对水流量的准确测量。

水表在生活中的应用非常广泛,不仅可以帮助用户合理使用水资源,还可以监测管网的供水情况,是一种非常重要的计量仪器。

希望通过本文的介绍,读者对水表的原理有了更深入的了解。

家里的水表原理

家里的水表原理

家里的水表原理一、引言家里的水表是我们生活中常见的一个设备,它用于测量家庭用水的消耗量。

水表的原理是通过一系列的机械装置和技术手段,准确记录和统计家庭用水的数据,从而为水费计费提供依据。

本文将详细介绍家里的水表原理,帮助读者更好地了解水表的工作机制。

二、水表的组成部分1. 水表外壳:水表外壳通常由金属或塑料制成,具有一定的耐压性能,可以保护内部的机械装置和仪表不受外界的干扰和损坏。

2. 水表表盘:水表表盘是水表的显示部分,通常是一个圆形的盘面,上面标有刻度和指针,用于直观地显示用水量。

3. 水表计量机构:水表计量机构是水表的核心部分,它由转子、齿轮和传动装置等组成。

当水通过水表时,转子会随之旋转,通过齿轮和传动装置的作用,将旋转的运动转化为指针的线性位移,从而实现对用水量的计量。

4. 水表阀门:水表阀门是用于控制水流的装置,通过开关水表阀门的状态,可以实现对家庭用水的控制和计量。

三、水表的工作原理1. 水流进入水表:当家庭用水开启时,水流会进入水表的进水口,经过水表的内部管道和计量机构。

2. 计量机构转动:水流经过计量机构时,会使转子旋转。

转子上的叶片会受到水流的冲击,产生转动力,从而带动齿轮和传动装置的运动。

3. 指针运动:齿轮和传动装置将旋转的运动转化为指针的线性位移。

指针会随着转子的旋转而移动,指向不同的刻度,显示出不同的用水量数据。

4. 记录用水量:当水流停止或减小时,转子的运动也会逐渐减慢,最终停止。

此时,指针所指的刻度就是对应的用水量数据,可以根据指针的位置来准确统计家庭用水的消耗量。

5. 控制用水流量:水表的阀门可以通过开关来控制水流的通断,从而实现对家庭用水流量的控制和计量。

四、水表的优势和应用1. 准确计量:水表通过机械装置和技术手段,能够准确记录家庭用水的消耗量,避免了用水量估算带来的不公平和不准确。

2. 节约用水:水表的安装可以激发人们的节约用水意识,通过实时监测用水量,提醒人们合理使用水资源,从而达到节约用水的目的。

水表工作原理

水表工作原理

水表工作原理一、引言水表是一种用于测量家庭、工业和商业用水量的设备。

它通过测量流经管道的水的体积来确定用水量。

在本文中,我们将探讨水表的工作原理。

二、基本构造水表通常由以下部分组成:1.外壳:通常由铸铁或钢制成,保护内部机械部件。

2.计数器:用于记录流经管道的总水量。

3.计时器:用于记录流经管道的时间,以便确定每小时、每天或每月的用水量。

4.阀门:通常由球阀或闸阀组成,可关闭或打开管道以控制流量。

5.传感器:用于检测流经管道的水流速度和方向。

三、工作原理当自来水通过管道进入建筑物时,它会通过一个叫做“进口”(inlet)的入口进入到水表中。

然后,它会通过一个叫做“计时器”(timer)的装置,在设定时间内测量出通过该装置的总体积。

这个装置通常是一个机械式装置,它会随着自来水通过而转动。

在转动过程中,它会将数据传输给一个叫做“计数器”(counter)的装置。

计数器是另一个机械式装置,它会记录通过管道的总水量。

当水通过管道时,计数器中的数字会随之增加。

这个数字通常以立方米或加仑为单位。

在水流过程中,还有一个叫做“传感器”(sensor)的装置,用于检测水流速度和方向。

这个装置通常是一个磁性装置,当水流过时,它会产生磁场。

这个磁场可以被传感器检测到,并转换成电信号。

四、不同类型的水表1.机械式水表:机械式水表使用机械部件来测量通过管道的总体积和流速。

它通常由一个旋转的涡轮和一个计数器组成。

2.超声波水表:超声波水表使用超声波来测量通过管道的总体积和流速。

它通常由两个传感器组成,其中一个发送超声波信号,另一个接收信号,并根据接收到的信号计算出通过管道的总体积。

3.电子式水表:电子式水表使用电子部件来测量通过管道的总体积和流速。

它通常由一个传感器、一个微处理器和一个显示屏组成。

五、结论在本文中,我们讨论了水表的基本构造和工作原理。

我们了解到,水表通过测量流经管道的总体积和流速来确定用水量。

不同类型的水表使用不同的技术来实现这一目标。

水表工作原理

水表工作原理

水表工作原理水表是一种用来测量和记录家庭或工业场所用水量的仪表。

它的工作原理基于一系列的物理原理和技术,旨在确保准确测量水的流量并记录使用情况。

一、水表的基本结构和组成部分水表通常由水表壳体、水表计量部分和显示部分三部分组成。

水表壳体通常由铜、铸铁或塑料制成,用来保护内部的仪表部件并连接水管。

水表计量部分包括流量计和计数器,它们通过测量和记录水的流量来实现计量功能。

显示部分通常由指针或数字显示装置组成,用来直观地显示使用的水量。

二、水表的工作原理水表的工作原理可以简单概括为:当水通过水表时,流过流量计,流量计会对水的流速进行测量并产生相应的旋转力,旋转力作用在计数器上,将流经的水量累计到计数器中,并通过指针或数字显示装置显示出来。

具体来说,水流经过水表时,流量计中的转子或涡轮会受到水流动的力的作用而旋转。

旋转的速度与水流量成正比,这样通过测量转速可以间接地测量出水的流量。

流量计一般采用磁力耦合或直接连接到计数器,当转子或涡轮旋转时,会带动计数器中的齿轮等机械装置运动,从而实现对水量的计量和累计。

三、水表的精度和校准水表的精度是指它测量水流量的准确程度。

通常水表的精度等级根据国家标准进行划分,比如1级、2级等。

不同精度等级的水表适用于不同场合的用水计量需求。

而水表的校准则是确保水表能够准确测量的重要步骤。

校准是在实验室或专门的校准机构进行的,通过将已知流量的水经过水表测量后与实际流量进行比较,从而确定水表的误差和修正系数。

四、水表的应用和管理水表广泛应用于家庭、商业和工业领域,用于计量用水量并进行费用结算。

在家庭中,水表可以帮助家庭成员掌握用水情况,合理使用水资源,并能及时发现水漏或异常情况。

对于供水公司或物业管理方来说,水表是进行水费计费和用水管理的基础工具,可以实现对用户用水情况的监控和统计。

为了确保水表的正常运行和准确计量,需要进行定期的检测和维护。

一般来说,应保持水表周围环境清洁,避免水表受到污染或损坏。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水表结构和测量原理
1电池供电超声水表特点和测量原理及安装要求
1.1水表特点
电池供电超声水表介质流速范围0.01~32.00m/s,准确度(0.5~1),无任何活动的机械部件,无压力损失和磨损,具有测量精度长期不发生变化且运行稳定,可靠的特点,用户无需设置参数,可任意角度安装。

标准单节电池可连续工作6年,选配电池可连续工作10年以上。

空管状态自动进入省电模式,满管状态自动进入正常测量模式。

1.2水表结构和测量原理
电池供电超声水表的测量原理是利用超声波换能器产生超声波并使其在水中传播,声波在水中传播,顺流方向传播速度增大,逆流方向则减小,同一传播距离有不同的传播时间,当超声波在流动的水中传播时产生传播速度差,该速度差与水的流速成正比。

水表由换能器,电子线路及流量显示,累积等系统组成,超声波发射换能器将电能转换为超声波能量,并将其发射到被测流体中,接收器接收到的超声波信号,经电子线路放大并转换为代表流量的电信号供给显示和积算,实现了流量的测量。

1.3水表安装及应用注意事项
安装超声水表,要选择流体流场分布均匀的部位,保证有足够的直管段长度,使流体形成稳定的速度分布。

一般要求前直管段长度为10倍管径,后直管段长度为5倍管径。

另外,要尽量远离机泵和阀门,如果有机泵,前直管段长度一般要求50倍管径,如果有流量控制阀,前直管段长度一般要求30倍管径,如果直管段长度达不到要求,测量准确度将会下降。

a)管道参数。

在旧管线上安装超声水表时,一定要准确地得到管道的参数,如管道的外径,壁厚等,以求得准确的测量结果。

b)安装方式。

由于管道中的气泡和杂质会反射和衰减超声波信号,给测量带来很大误差,所以在安装时一定要选择正确的安装方式。

超声水表在倾斜和水平管道上安装时,应该水平安装,这样可使气泡聚集在管道上方,大的杂质则沿着管道的底部流动,尽可能使超声水表探头处于和水平面成45#角的范围内。

另外,超声水表安装的部位要有一定的背压,保证管道内充满流体,没有气泡或者气泡较少以保证测量精度。

信号强度和信号良度检查。

信号强度表示上下游探头的信号强度,信号良度表示上下两个传输方向的信号峰值,可以辅助判断接受信号的优良程度。

传输时间和传输时差的检查。

传输时间表示超声波平均的传输时间,传输时差表示超声波上下游传输时间差。

这两个信号是超声水表计算流速的主要依据,特别是传输时间差最能反应超声水表工作是否稳定。

如果这两个信号不稳定,应检查传感器探头安装点是否合适,设置数据是否正确。

e)应用注意事项。

安装不合理是超声水表不能正常工作的主要原因。

安装时需要考虑位置的确定,除保证足够的上,下游直管段外,尤其要注意换能器尽量避开有变频调速器,机泵等污染电源的场合。

及时核校是确保超声波准确计量的前提:坚持一装一校,即对每一台新安装超声水表在调试时进行核校,确保选位好,安装好,测量准;对在线运行的超声水表发生流量突变时,利用便携式超声波流量计进行及时核校,查清流量突变的原因,确定是超声水表发生故障还是流量发生了变化。

定期维护是确保超声波长期运行的基础工作,与其他流量仪表相比,超声水表的维护量比较小,定期检查流量计与管道之间的法兰连接是否良好,并考虑现场温度和湿度对其电子
部件的影响等,确保超声水表的长期稳定运行。

2经济效益(以DN200水表为例)
2.1节水效果
电池供电超声水表的始动流量0.6m3/h,机械式水表始动流量2m3/h,其差值1.4m3/h,每天以6h小流量(小于2m3/h)计算,每年炼油厂新鲜水外供计量损失最多可达3066m3,平均以3.8元/m3水价计算,每年炼油厂外供新鲜水将损失11651元。

2.2节电效果
机械式水表工作在常用流速1m/s(流量113m3/h)时,产生的压力损失约0.07MPa.而超声水表压力损失几乎为0;当供水泵效率为80,年供水时间约6500h,按表2所给条件计算,超声水表每年可节电能17534度。

按电价0.8元/度计算可节省资金14027元。

机械式水表和电池型超声水表节电效果对比见表2所列(以DN200水表为例)。

3电池供电超声水表的实际应用
炼油厂外供新鲜水目前使用的计量仪表大多数是机械式水表。

由于机械式水表始动流量较高,用户在实际用水过程中经常使机械式水表处在临界或低于始动流量状态下工作,造成用水量丢失,导致漏损率提高,影响了炼油厂的经济效益。

然而机械式水表较大的压损会造成新鲜水外供耗电量的增加。

为节能,节水提高炼油厂新鲜水外供的经济效益,该厂在黑龙江龙凤镇安装了一台DN200口径电池供电超声水表,从2008年1月投入使用到2008年6月,观察中发现用户在正常用水时,机械水表和电池供电超声水表相差不大。

在22:00~0:00点用水流量大多处于2m3/h左右,机械式水表间断性计量,而电池供电超声水表正常计量;在0:00~6:30点用水流量基本处于2m3/h以下,低于机械式水表的始动流量,机械式水表无计量显示。

由于电池供电超声水表在0.6m3/h以上是正常测量的,所以电池供电超声水表仍在正常计量。

经过6个月的比对和观察,电池供电超声水表可为炼油厂挽回新鲜水外供损失近6千元。

按这个数字统计每年可为炼油厂挽回经济损失近7万元。

电池供电超声水表的应用不但解决了原机械式水表计量丢量问题,提高了炼油厂新鲜水外供的经济效益,还解决了炼油厂边远地区新鲜水外供计量仪表的供电问题,同时为计量仪表安装节省了大量的材料(仪表电源,电缆等)和维修费用。

4结束语
在水资源和能源日趋紧缺的今天,电池供电超声水表在龙凤镇新鲜水交接计量上的应用,彻底解决了机械式水表始动流量高,漏损率高,压损大,准确度低,使用寿命短等诸多问题,提高了炼油厂新鲜水外供计量的准确度,解决了炼油厂边远地区新鲜水外供计量仪表的供电问题,大大提高了炼油厂节能,节水及能源计量方面的经济效益和社会效益。
