hdmi转换器原理
hdmi转换器原理HDMI转换器是一种电子设备，用于将高清多媒体接口（HDMI）信号转换成其他类型的视频或音频信号。
它通过分析和重新编码输入信号来实现转换。
HDMI转换器的原理基于数字信号的传输和转换。
HDMI信号是一种数字信号，它包含了视频和音频的数据。
当HDMI信号进入转换器时，转换器首先会解析信号，并将视频和音频数据分开处理。
对于视频信号，HDMI转换器会根据输入信号的特性，如分辨率、刷新率和色彩空间等，重新编码成其他类型的视频信号。
常见的转换包括将HDMI信号转换成VGA、DVI或DisplayPort信号。
这涉及到对视频数据进行重新采样、重新编码和重新同步。
对于音频信号，HDMI转换器会提取出HDMI信号中的音频数据，并将其转换成其他类型的音频信号。
常见的转换包括将HDMI信号转换成立体声音频或光纤/同轴数字音频信号。
这涉及到对音频数据进行解码和重新编码。
转换完成后，HDMI转换器会将转换后的信号输出到相应的输出端口，以供连接到其他设备使用。
输出端口可能是VGA、DVI、DisplayPort、立体声音频插孔、光纤音频接口或同轴音频接口等，具体取决于转换器的设计。
需要注意的是，HDMI转换器只能进行数字信号之间的转换，无法实现模拟信号到数字信号的转换。
若需要将模拟信号（如Composite或Component）转换成数字信号，还需要另外的转换器。
综上所述，HDMI转换器通过解析、重新编码和重新同步输入的HDMI信号，将其转换成其他类型的视频或音频信号，并输出到相应的端口。
这样，用户就可以将HDMI设备连接到不同类型的显示器或音响设备上，实现高质量的多媒体传输。

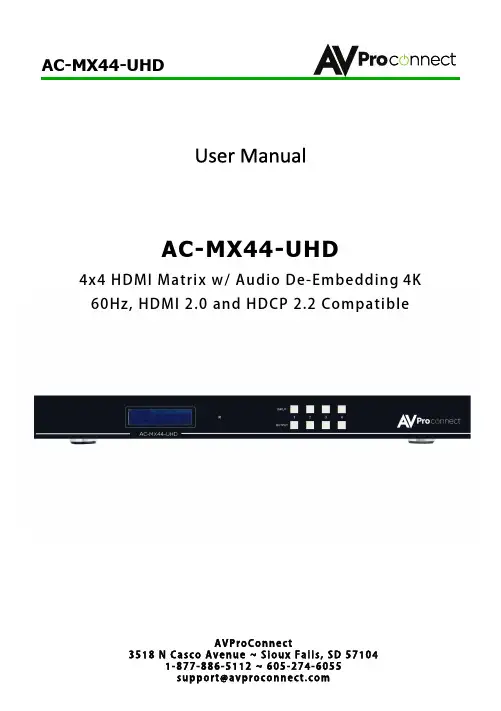

AC-MX44-UHD AVProConnect 4x4 HDMI 矩阵切换器说明书
