现代汽车白车身焊接工艺详解

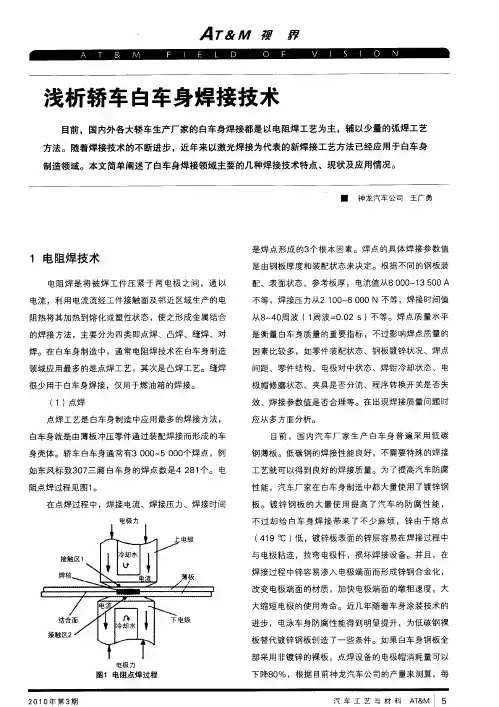

浅析轿车白车身焊接技术
料 ，它具有较高的力学性能、导电率和较强的抗变形 能力，是目前使用最普遍的电极材料。近几年 ，国内 外开发了一种新的电极材料氧化铝弥散强化铜 ，它是
通过 粉 末冶金 工 艺加工 得到 的新材 料 ，其 常温和 高温
码 ，大大提高了设备维修的效率。
随着逆 变技 术 的不断成 熟 ， 变技术应 用 已经从 逆 弧焊 领域 扩展 到阻 焊领 域。 现在博 世公 司 、梅 达 电焊 机 公 司开 始在 国 内汽 车行 业销 售 中频逆 变 电阻焊机 ， 与传统 的工频焊 机相 比， 中频 逆 变 电阻焊机具 有焊 接
电极 力
图１ 电阻点 焊过 程
下 降８ ％ ，根 据 目前神 龙汽 车公 司 的产量 来测 算 ，每 ０
汽 车 Ｔ艺 与 材 料 Ａ ＆Ｍ Ｔ ５
２０１ ０年 第 ３期
ＡＴ ＆Ｍ 碘 界
年 节省 费用 约４ ０ 元。 ０万 国 内汽 车 厂 家 主 要 采 用铬 锆 铜 作 为点 焊 电极 材 多种不 同装 配 的焊点 。另 外 ，控 制 器具 有故 障 自诊 断 功 能 ，当设 备 出现故 障 的时候 ，控 制器 会 出现 故 障代
初级 电压 单相
汽车厂家使用。根据神龙公司的使用效果来看 ，氧化
铝 弥散 强化 铜 电极对 降低 电极粘 连 现象 效果显 著 ；但
电极帽使用寿命长的特点没有体现出来。
是 衡量 白车身质 量 的重 要指标 ，不过 影 响焊 点质 量 的 因素 比较 多 ，如 零件 装 配状 态 、钢板 镀锌状 况 、焊 点 间距 、零件 结构 、电极 对 中状 态 、焊 钳冷却 状 态 、 电 极 帽修 磨状 态 、夹具 是 否分 流、程 序 转换开 关是 否 失 效 、焊 接参 数值 是 否合理 等 。在 出现 焊接质 量 问题 时 应 从 多方面 分析 。 目前 ， 国 内汽 车 厂 家 生 产 白车 身普 遍 采用 低 碳 钢 薄板 。低 碳钢 的焊 接 性能 良好 ，不 需要特 殊 的焊接 工 艺就 可 以得到 良好 的焊 接质 量 。为 了提 高汽车பைடு நூலகம்防腐
汽车白车身总成装焊工艺设计流程说明
汽车白车身总成装焊工艺设计流程说明1 汽车白车身总成装焊工艺文件明细表汽车白车身总成装焊工艺文件明细表共 1 页第 1 页2008年 12 月 9 日2汽车白车身总成装焊工艺文件编制说明2.1白车身总成装焊流程图《白车身总成装焊流程图》是依据研究院发布的《白车身总成M-BOM》的标准和要求编制而成的。
重点表述了白车身总成和各个分总成的零部件之间的装焊关系、构成零件数量和使用的装焊设备、装焊夹具、装焊样架、工位器具和装配工具等信息。
还可表明不同车型的白车身总成的共用零部件、借用零部件（零部件局部有变化，用共用零部件改制）以及新制零部件的构成关系。
《白车身总成装焊流程图》表达形式可以是树状图或鱼刺图等形式。
2.2白车身总成装焊平面布置图《白车身总成装焊平面布置图》是根据生产纲领、生产能力和工艺水平的标准和要求编制而成的。
重点表述了装焊生产线、生产区域的布置；物流输送传递路线；装焊夹具、装焊样架、装焊检具、装焊设备和装焊工位器具定置配备；公共动力、水、电、气接点配置和生活、办公设施的配置等信息。
2.3白车身总成装焊工艺卡与简图《白车身总成装焊工艺卡与简图》是依据《白车身总成数模》、《焊点图》、《焊接技术标准》和《白车身总成装焊流程图》的标准和要求编制而成的。
重点表述了每个工位所装焊的白车身分总成生产节拍；装焊所用工艺装备；装焊产品质量要求等技术要求并附白车身分总成零部件构成关系的爆炸图。
2.4白车身总成装焊作业指导书《白车身总成装焊作业指导书》是依据《白车身总成装焊工艺卡与简图》的标准和要求编制而成的。
重点表述了每个工位的具体工步操作要领；工步的工时定额；生产操作所使用的工具、设备和操作规范；是指导操作人员进行生产的行为标准。
2.5白车身总成装焊质量标准《白车身总成装焊质量标准》是装焊工艺人员依据国家、行业和企业对白车身装焊总成产品质量的标准和要求编制而成的。
重点表述了对白车身总成装焊质量的要求、使用的工艺装备调整规范和白车身总成装焊质量评价、检测方法。
白车身焊装焊接工艺
白车身焊装焊接工艺The saying "the more diligent, the more luckier you are" really should be my charm in2006.车身焊接工艺一、车身装焊工艺的特点汽车车身壳体是一个复杂的结构件,它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的;由于车身冲压件的材料大都是具有良好焊接性能的低碳钢,所以焊接是现代车身制造中应用最广泛的联结方式;表1列举了车身制造中常用的焊接方法：表1 车身制造中常用的焊接方法及典型应用实例焊接方法典型应用实例电阻焊点焊单点焊悬挂式点焊机车身总成、车身侧围等分总成固定式点焊机小型板类零件多点焊压床式多点焊机车身底板总成C形多点焊接车门、发动机盖总成缝焊悬挂式缝焊机车身顶盖流水槽固定式缝焊机油箱总成凸焊螺母、小支架电弧焊CO2气体保护焊车身总成亚弧焊车身顶盖后两侧接缝手工电弧焊厚料零部件气焊氧—乙炔焊车身总成补焊钎焊锡钎焊水箱特种焊微弧等离子焊车身顶盖后角板激光焊车身底板车身制造中应用最多的是电阻焊,一般占整个焊接工作量的60%以上,有的车身几乎全部采用电阻焊;除此之外就是二氧化碳碳气体保护焊,它主要用于车身骨架和车身总成的焊接中;由于车身零件大都是薄壁板件或薄壁杆件,其刚性很差,所以在装焊过程中必须使用多点定位夹紧的专用装焊夹具,以保证各零件或合件在焊接处的贴合和相互位置,特别是门窗等孔洞的尺寸等;这也是车身装焊工艺的特点之一;为便于制造,车身设计时,通常将车身划分为若干个分总成,各分总成又划分为若干个合件,合件由若干个零件组成;车身装焊的顺序则是上述过程的逆过程,即先将若干个零件装焊成合件,再将若干个合件和零件装焊成分总成,最后将分总成和合件、零件装焊成车身总成;轿车白车身装焊大致的程序图为如图1所示：电阻焊1．电阻焊及其特点将置于两电极之间的工件加压,并在焊接处通以电流,利用电流通过工件本身产的的热量来加热而形成局部熔化,断电冷却时,在压力继续作用下而形成牢固接头;这种工艺过程称为电阻焊;电阻焊的种类很多,按接头形式可分为搭接电阻焊和对接电阻焊两种;结合工艺方法,搭接电阻焊又可分为点焊、缝焊和凸焊三种,对接电阻焊一般有电阻对焊和闪光对焊两种;特点：（1）利用电流通过工件焊接处的电阻而产生的热量对工件加热;即热量不是来源于工件之外,而是内部热源;（2）整个焊接过程都是在压力作用校完成的,即必须施加压力;（3）在焊接处不需加任何填充材料,也不需任何保护剂;形成电阻焊接头的基本条件只有电极压力和焊接电流;2．点焊点焊是利用在焊件间形成的一个个焊点来联接焊件的;两焊件被压紧于两柱形电极之间并通以强大的电流,利用电阻热将工件焊接区加热到形成应有尺寸的熔化核心为止;然后切断电流,熔核在压力作用下冷却结晶形成焊点;点焊在车身制造中应用最广;点焊的形式很多,但按供电方向来分只有单面点焊和双面点焊两种;在这两种点焊中按同时完成的焊点数又可分为单点、双点和多点焊;点焊是车身制造中应用最广的焊接方法,一辆轿车的车身上有3500~5000个焊点,可以说,汽车车身是一个典型的点焊结构件;（1）点焊的机械性质A．与铆接和螺栓紧固相比,点焊无松动且刚性高,但滑动系数小,在设计时必须注意可能会出现的应力集中;B．点焊没有像铆接和螺栓紧固那样的铆钉头和螺帽,所以剥离方向的抗拉强度不如铆接和螺栓紧固,但剪切强度可以选取较大的焊点直径的以保证,因为可以说点焊优于铆接和螺栓紧固;C．点焊的疲劳强度,对于单纯的剪切载荷而言语铆接等差别不大,但在板有变形时及承受剥离方向重复的载荷时,其疲劳强度软弱;D．由于点焊焊点部分的金属组织不均匀,所以机械强度也不相同,一般周边强度大,中心部强度小;（2）点焊工艺要求A．焊点质量的一般要求点焊结构靠单个或若干个合格的焊点实现接头的连接,接头质量的好坏完全取决于焊点质量及点距;焊点质量除了取决于焊点尺寸外,还与焊点表面与内部质量有关;焊点外观上要求表面压坑浅、平滑呈均匀过渡,无明显凸肩或局部挤压的表面鼓起；外表面没有环状或颈项裂纹,也无熔化、烧伤或粘附的铜合金;从内部看,焊点形状应规则、均匀,无超标的裂纹和缩孔等内部缺陷及热影响区金属的组织与力学性能有无发生明显的变化等;不同厚度板和多层板的焊接,点焊和板厚的关系两层点焊时：图2所示;图2三层焊点时：图3所示;图3点焊的使用范围由板厚方面来看：点焊用于薄板重叠搭接,虽然损失了重叠部分的材料,但使总成装配加工变得容易;如果板厚较大的话,重叠部分的材料也随之增大,如果用对接接缝,熔焊焊接也不困难;与之相反,随着点焊板厚的增加,由于焊机电气设备等机械电气容量成倍增大,点焊变得十分不利;根据上述理由,一般点焊的板厚为1.6mm以下,板厚在～3.2mm之间,很难判定是采用熔焊还是采用点焊,但在板厚为3.2mm以上,多数结构不采用点焊;汽车车身覆盖件大都是低碳钢的薄板;表2为低碳钢板点焊的最小间距,最小搭接及强度,可供选取焊接规范时参考;表2注：a.本表所示的被焊件材料的抗拉强度为30～32kgf/mm2b.强度为剪切强度c.强度是按焊接手册的数值,并按焊点直径成比例计算出来的,不是实验数据;d.最小焊点间距表示了实质上能忽略相邻点点焊分流效应的极限值;e.最小搭接是如图4所示尺寸表示的长度;f.不等厚板焊接时,按薄板考虑;图4B．点焊所需的最小空间：图5所示;图5（3）点焊设备焊件的点焊是在点焊机上完成的;点焊机的种类很多,按用途可分为通用的和专用的两大类;专用的点焊机主要是多点点焊机;通用式点焊机按安装方法又可分为固定式、移动式或悬挂式点焊机；按电源性质分为Ⅰ频、脉冲及变频点焊机；按加压机构的传动装置分为脚踏式、电动凸轮式、气压传动式及液压传动式点焊机等;但不论哪一类点焊机,一般均由供电系统、控制系统、加压机构和冷却系统等几部分组成;固定式点焊机在车身焊接中主要用来点焊合件、分总成和一些较小的总成;焊机不动,每焊完一个焊点后,焊件移动一个点距,以进行下一个焊点的焊接;移动式点焊机可以用在不便用固定式点焊机焊接的外形尺寸大的车身零部件;悬挂式点焊机是将焊接变压器和焊接工具悬挂在空中,移动方便灵活,适合于装焊大型薄板件;按变压器与焊具连接方式,分为有缆式和无缆式两种;有缆悬挂式点焊机的焊钳与变压器之间用一种特殊的电缆连接,其优点是移动方便,适合于大总成的点焊,劳动强度低;缺点是二次回路长,功率损耗大;无缆悬挂式点焊机,它的焊接工具部分与变压器直接连接,其优点是由于没有二次回路中电缆损耗,功率利用充分,在焊接同样厚度的材料时,变压器的功率和体积均可减小;缺点是移动起来不方便;3．缝焊缝焊类似于连续点焊,是以旋转的滚盘状电极代替点焊的柱状电极;所以缝焊的焊缝实质上是由许多彼此互相重叠的焊点组成;缝焊按滚盘转动与馈电方式可分为连续缝焊,断续缝焊和步进式缝焊等;缝焊主要用于要求气密性的焊缝.缝焊也是电阻焊,焊接原理跟点焊一样,只不过是缝焊用滚盘代替了点焊的电极,焊件置于两滚盘之间,靠滚盘转动带动焊件向前移动;同时通以焊接电流,形成类似连续点焊的焊缝;缝焊按滚盘转动与馈电方式分为：连续缝焊、断续缝焊和步进式缝焊;按供电方向或一次成缝条数也可分为单面缝焊、双面缝焊、单缝缝焊和双缝缝焊等;断续缝焊时,滚盘连续转动,焊件在两滚盘间连续移动,而焊接电流断续接通;由于焊接电流间断地接通,滚盘和焊件有冷却的机会,滚盘损耗小,焊缝也不易过热,因此应用最广泛;由于缝焊的分流较大,故焊接电流一般比点焊增加20～60%,具体数值视材料厚度和点距而定;要求气密性的缝焊接头,各焊点之间必须有一定的重叠,通常焊点间距应比焊点直径小30～50%,焊点间距可按下列经验公式选取;对于低碳钢 C=～t对于铝合金 C=～t式中 C——缝焊焊点间距mm； t——两焊件中较薄焊件的厚度mm;对于非气密性接头,焊点间距可在很宽的范围内变化,甚至可以使各相邻焊点相互分离,成为缝点焊;缝焊工艺参数主要是根据被焊金属的性能、厚度、质量要求和设备条件来选择,通常可参考已有的推荐数据初步确定表3,再通过工艺试验加以修正;表3 低碳钢的缝焊规范凸焊是点焊的一种变型,它是利用零件原有的能使电流集中的型面、倒角或预控制的凸点来作为焊接部位的;凸焊时,一次可在接头处形成一个或多个熔核;在汽车车身制造中,凸焊主要用于将较小的零件如螺母、垫圈等焊到较大的零件上;凸焊与点焊相比,其不同点是在焊件上预先加工出凸点,或利用焊件上原有的能使电流集中的型面、倒角等作为焊接时的局部接触部位;因为是凸点接触,提高了单位面积上的压力与电流,有利于板件表面氧化膜的破裂与热量的集中,减小了分流电流,一次可进行多点凸焊,提高了生产率,并减小了接头的变形;凸焊的特征：（1）即使热容量明显不同的组合也很容易得到良好的热平衡焊接厚板和薄板时,厚板上加上突点,厚板的热容量就等于薄板的热容量;（2）可得到与板厚无关的低强度焊接点焊时根据板厚决定焊点的大小;（3）电极寿命长,操作效率高;（4）能进行焊点间距小的点焊;凸焊的标准凸起形状如表4和图6所示;表4注：凸起的大小取决于薄板的板厚,凸起在厚板上加工;图6凸焊由于需要预先冲制出凸起部分,所以比点焊多一些焊前准备的工序和设备;因而,在选用凸焊时,必须全面考虑; 为了使各个凸点熔化能均匀一致,凸焊时电极压力和焊接电流应均匀地分布在同时焊的各个凸点上;为此,凸点冲制必须精确,尺寸稳定,且焊件必须仔细清理;5．二氧化碳气体保护焊二氧化碳气体保护焊是一种熔化极气体保护电弧焊接法,它利用焊丝与工件间产生的电弧来熔化金属,由CO2气体作为保护气体,并采用光焊丝作为填充金属; １CO2气体保护焊与其他电弧焊相比,具有以下优点：生产率高;操作性能好;焊接质量高;对铁锈的敏感性小;成本低;易于实现机械化和自动化;气体保护焊的适应性强,应用范围广; ２二氧化碳气体保护焊的规范参数,主要有电源极性、焊丝直径、电弧电压、焊接电流、气体流量、焊接速度、焊丝伸出长度、直流回路电感等;选择这些参数的原则是：要在保证焊接质量的前提下,尽可能提高劳动生产率,并要注意焊接规范参数对飞溅,气孔、焊缝形成及焊接过程稳定性的影响,在汽车车身焊接中,常用的CO2气体保护焊焊接规范列于表5中;表5 CO2气体保护焊焊接规范气体保护焊自动焊机是由焊接电源、送丝机构、行走机构、焊矩、气路系统和控CO2制系统等部件组成;气路系统包括减压阀、预热器、干燥器和流量计等;CO气体保护焊2半自动焊机中设有行走机构,其余部分与自动焊机相同;CO焊电源有如下几种：抽头式硅整流电源、高漏抗式硅整流电源、自调电感式硅2整流电源、自饱和和电抗器式硅整流电源、可控硅式整流电源和晶体管式整流电源等;为了获得较高的焊接质量,现在大都采用可控硅整流电源;送丝机构的作用是将焊丝按要求的速度送至焊接电弧区,以保证焊接的正常进行,一气体保护焊半自动焊机根据其送丝方式的不同,有推丝式、般都采用等速送丝方式;CO2拉丝式和推拉丝式三种送丝机构,推丝式送丝机构用于直径较粗的焊丝;拉丝式送丝机构稳定可靠,焊工操作范围也不受限制,推拉丝式结构复杂,制作技术要求高,国内很少应用;国内焊机常采用双主动式送丝辊轮,辊轮直径一般为30~40mm;焊枪是直接施焊的工具,起到导电、导丝、导气的作用;常用的半自动焊枪有拉丝焊枪、推丝式手枪形焊枪和推丝式鹅颈形焊枪;二、激光焊接激光焊接是本世纪汽车工业上应用的新技术;它的原理是利用原子受辐射,使工作物质受激而产生的一种单色性高、方向性强、亮度高的光束,经聚焦后把光束聚焦到焦点上可获得极高的能量密度,利用它与被焊工件相互作用,使金属发生蒸发、融化、熔合、结晶、凝固而形成焊缝;１．激光焊接特点Ａ．由于激光束的频谱宽度窄,经汇聚后后的光斑直径可小到0.01mm,功率密度可达109W/cm2,它和电子束焊同属于高能焊;可焊~50mm厚的工件;B．脉冲激光焊加热过程短、焊点小、热影响区小;C．与电子束焊相比,激光焊不需要真空,也不存在X射线防护问题;D．能对难以接近的部位进行焊接,能透过玻璃或其他透明物体进行焊接;E．激光不受电磁场的影响;F．激光的电光转换效率低;工件的加工和组装精度要求高,夹具要求精密,因此焊接成本高;激光焊接的特点是被焊接工件变形极小,几乎没有连接间隙,焊接深度/宽度比高,例如焊缝宽1毫米,深为5毫米,因此焊接极为牢固,表面焊缝宽度很小,连接间隙实际为零,焊接质量比传统方法高;所以在一些用激光焊接的汽车顶壳是不用装饰条遮蔽焊接线的;在汽车制造中,激光焊接主要用于车身框架结构的焊接,例如顶盖与侧面车身的焊接,传统焊接方法的电阻点焊已经逐渐被激光焊接所取替;用激光焊接技术,既提高了工件表面的美观,又降低了板材使用量,由于零件焊接部位几乎没有变形,不需要焊后热处理,还提高了车身的刚度;2．激光焊接设备激光焊接设备的关键是功率激光器,主要有两大类,一是固体激光器,又称Nd:YAG激光器;Nd钕是一种稀土族元素,YAG代表钇铝柘榴石,晶体结构与红宝石相似;Nd:YAG激光器波长为μm,优点是产生的光束可以通过光纤传送,因此可以省去复杂的光束传送系统,适用于柔性制造系统,通常用于焊接精度要求比较高的工件;汽车工业常用输出功率为3-4千瓦的Nd:YAG激光器;另一类是气体激光器,又称CO2激光器,分子气体作工作介质,产生平均为μm的红外激光,可以连续工作并输出很高的功率,激光功率在2-5千瓦之间,目前已有2 0千瓦在实验运用;。
现代汽车车身的焊接工艺设计分析
现代汽车车身的焊接工艺设计分析摘要：汽车车身壳体是一个复杂的结构件，主要是由上百种薄板冲压件通过粘接、铆接、焊接、机械联结等方式联结而成。
因为大多数情况下，汽车车身冲压件的材料是采用低碳钢，具有优良的焊接性能。
因此，在进行车身焊接时往往具有操作便捷、节约钢材、密封良好等优点。
又由于汽车车身壳体的复杂性，车身焊接工艺的设计显得尤为重要，是改善汽车制造质量的重要前提条件，因此下文将对汽车车身焊接工艺设计进行简要分析。
关键词：汽车车身；焊接工艺；设计一、汽车车身的焊接工艺的设计要素1、汽车模型设计一般情况下，汽车制造行业在汽车模型构建的过程中，经常采用UG、CATIA、Pro-E等三维软件进行构建，从而获得相关的数据。
在汽车车身的焊接过程中，整车模型主要是利用数模装配组成的，在软件中可以获得汽车车身结构的大小，以及各个零件之间的相关参数。
2、样件、样车在汽车车身的焊接过程中，试制人员应当对汽车车身的生产工艺进行全面的了解，其中包括了汽车车身分总成、冲压件等各个方面的内容。
3、设计图纸开发人员应当编制完善的焊接工艺方案，这样可以为汽车车身的焊接工艺的实现提供了重要的技术支持。
4、零件明细在汽车车身的焊接过程中，工作人员应当对各个部分的零部件，进行全面的记录，其中包括有：汽车车身各个部件的编号、名称、标准件的数量、规格等个方面，这样在零件查找和制造过程中，可以提供了重要的参考依据。
二、汽车车身焊接工艺设计的具体分析1、产品拆分产品的拆分是汽车车身焊接工艺设计的重点。
产品拆分就是将汽车车身拆分为地板、门、顶盖和前、侧、后围等几个部分。
一般来说，相同类型车身的分块是基本一致的。
然而，在实际的焊接过程中，受到拆分形状以及大小等方面的影响，连接的顺序以及方法是千差外别的。
所以，必须在科学拆分的基础上，结合拆分的具体情况，选择不同的连接方式，提高连接方式的正确性和科学性，从而尽可能地提升焊接的质量，保证尺寸以及生产节拍的准确度和合理性。
白车身焊接技术课件
汽车车身激光制造
汽车车身激光制造的工艺流程
激光拼焊
冲压件的激光修边（代替落料模、裁边模、冲孔模）
白车身制造工艺
白车身制造工艺
白车身左前门分总成工艺流程
工艺路线的分析
在实际的生产中，车门总成有独立的焊装线 车门结构有两种一种是框架式：车门边框，内外加强板部分和连接件焊好，再进行内外板包边点焊总体式车门：由构成总体冲压件的窗框与车门内外板、车门铰链、加强板和车门内加强板组成，再进行包边点焊
投资回收期（年）
N→生产线的计算生产纲领（包括备品率和废品率）（件/年）； I→生产线建线投资总额（元）； C→零件的制造成本（元/件）； S→零件的销售价格（元/件）。 投资回收期限T↓，经济效益↑。
（1）投资回收期应小于生产线制造装备的使用 年限；（2）投资回收期应小于该产品（零件）的预定 生产年限；（3）投资回收期≤4～6年
白车身焊接技术
电阻焊技术 （接触焊）
激光焊接
特点：单面焊接：只对一面进行焊接，可以减少材料，使车 身重量减轻，并使车身的设计更具弹性扭曲变形：于电阻焊相比，焊接的热变形区域很窄焊接速度和焊接强度：焊接速度可达5m/min，焊接强度高，提高车身的强度和刚度具有较高的柔性：可在计算机控制下焊接任意轨迹
感谢您的下载观看
车门分总成工艺路线的拟定
工序时间的制定
生产节拍的计算：
N→生产线的计算生产纲领（包括备品率和废品率）；T→生产线年有效工作时间m→生产线每天工作班次k——生产线停修系数
确定节拍时间：
设工厂年产量为162000辆/年， 每年工作日为300天，三班制，生产线开动率为85%。 1）日产量：Q=162000/300= 540 台/天2）每日工作有效时间为 T=8*60*60*85%*3=73440 s3）则生产节拍 t= T/Q=73440/540 = 136 s/台4）计算各个工序所需工位数： 由N1=70/136 =0.51 同理可得 N2=0.15 N3=0.44 N4=0.15 N5=0.22 N6=0.88 由于实际生产中工位数为整数，则： N1=1， N2=1 ，N3=1， N4=1，N5=1， N6=2
探讨汽车白车身焊接工艺及质量检验分析
探讨汽车白车身焊接工艺及质量检验分析摘要:随着社会经济的发展,汽车逐渐成为现代社会重要交通工具,其中汽车白车身作为汽车主要组成部分,是整个汽车零部件的载体,如何保障白车身的焊接质量对于整车的质量、性能及生产率都有重要意义。
本文主要从影响白车身焊接工艺质量的影响因素出发,分析了汽车白车身焊接工艺设计,最后对白车身焊接后的质量检验方法进行了探究。
关键词:白车身焊接工艺分析1、影响白车身焊接质量的因素1.1 焊接人员综合技能不强由于焊接质量直接影响到汽车整体质量，因此白车身焊接工作对作业人员的专业素质和综合技能要求较高。
但在实际中很多焊装人员专业素质不高,综合技能不强，导致在焊接操作中容易留下隐患,进而影响焊装整体质量。
1.2现场作业强度大尽管劳动法规定要有效控制劳动强度、改善现场作业环境，以保证生产质量。
但实际上许多汽车制造企业为了效益、节省劳动力，常常进行高强度作业,且作业附加值很低，导致作业效率跟着低下,影响焊装质量。
1.3焊装夹具定位偏差焊装过程中,需要准确的零部件的空间定位，否则控件装配尺寸不准确,将会影响白车身的精度质量,使焊装强度达不到要求,究其原因主要是在焊接作业中,冲压薄板件刚性较差,容易变形,焊接夹具在固定时容易偏移、松动及磨损。
1.4点焊工艺质量重视不够在白车身焊接作业中，点焊工艺的好坏直接影响了整体质量,它对整车身的外观质量、精度以及强度起着重要作用。
但在实际制造过程中，普遍存在对点焊工艺的重视程度不高，导致出.现一些不良产品。
2、汽车白车身焊接工艺设计分析2.1白车身部件的分解.在白车身焊接工艺对白车身部件分析很重要，需要对白车身的侧围、后围、顶盖等各个总成零件进行合理拆解,但由于部件大小和形状不同,在焊接工艺操作中,会存在一定程度上的差异性。
因此,在车身划分中,要针对其差异性,制定合理的连接形式,并最大程度.上保证了汽车车身的焊接质量、尺寸精度及生产节拍。
2.2点焊工艺1)零件板厚的控制。
白车身焊接---点焊工艺规范
白车身焊接---点焊工艺规范1.术语/定义下列术语和定义适用于本标准：1.1焊点点焊后形成的连接焊件的点状焊缝。
1.2焊点直径点焊时，焊点垂直于焊点中心的横截面上的宽度。
1.3焊点间距点焊时，两个相邻焊点的中心距。
1.4电极压力点焊时，通过电极施压在焊件上的压力。
1.5焊接通电时间点焊时的每一个焊接循环中，自焊接电流接通到焊接电流停止的持续时间。
1.6电极头点焊时与焊件表面相接触的电极端头部分。
1.7喷溅点焊时，从焊件贴合面间或电极与焊件接触面间飞出熔化金属颗粒的现象。
1.8压痕点焊后，由于通电加压，在焊件表面上所产生的与电极端头形状相似的凹痕。
1.9未焊透点内部熔核未形成或熔核尺寸太小。
1.10柱焊类似的其它金属坚固件（栓、钉等）焊接至工件上去的方法。
1.11 CO2气体保护焊利用CO2作为保护气体的气体保护焊1.12 焊丝焊接时作为填充金属同时作为导电的金属丝1.13 焊接规范参数焊接时，为保证焊接质量而选定的诸物理量（例如：焊接电流、电弧电压、焊接速度、保护气体流量等）的总称。
1.14焊接电流焊接电流是焊接时流经回路的电流，电流过高会引起焊穿，焊接速度过底则容易产生假焊等缺陷。
1.15电弧电压电弧电压是电弧两端（两电极）之间的电压降，包括阴极压降、阳极压降和弧柱压降。
1.16焊接速度焊接速度是单位时间内完成的焊缝长度，焊接速度过快会引起焊缝两侧咬边，焊接速度过慢则容易产生烧穿等缺陷。
1.17保护气体流量保护气体流量是气体保护焊时，通过气路系统送往焊接区的保护气体的流量，通常用流量计进行计量。
1.18焊丝伸出长度焊丝伸出长度是焊丝与导电嘴的接触点到电弧端头的一段焊丝，焊接过程中尽可能维持焊丝伸出长度不变，伸出长度增加，则焊接电流下降，母材熔深减小；反之则电流增大，熔深增加。
1.19电弧动特性对于一定弧长的电弧，当电弧电流发生连续的快速变化时电弧电压与电流瞬时值之间的关系。
1.20焊接缺陷焊接过程中，在焊接接头中产生的不符合设计或工艺文件要求的缺陷。
浅论汽车白车身焊接工艺分析及工装设计
浅论汽车白车身焊接工艺分析及工装设计摘要：近年来我国的科学技术和经济水平都得到了蓬勃的发展，在这样的快节奏时代背景之下，我国社会生活当中的各行各业都紧随时代发展趋势不断地进行着与时俱进的创新和变革。
汽车制造行业当中的焊接工艺也在这样的快节奏时代洪流当中不断地引入了现代化的科学技术和工艺方法，从而在某种程度上提升了汽车车头的稳定性和安全性，相关的技术管理人员在汽车的焊接工艺以及钣金材料控制工作上，需要严格按照相关的要求和标准来管理，从而全面提升汽车制造行业的加工效果和质量水平。
本篇文章将针对这一点作出简要分析以供参考。
关键词：汽车白车身；焊接工艺；工装设计汽车生产工艺一般可分为冲压、焊装、涂装和总装工艺，其中，焊装质量直接影响着车身的精度和质量，因此对焊装工艺的研究对于汽车生产具有重要意义。
这是因为如果汽车白车身的整体焊接出现任何不稳定的变动，都会对整个汽车的工装及后期的投入使用带来极大的安全隐患。
因此，相关的技术工作人员一定要将现代化的焊接工艺引入到汽车白车身的焊接加工环节当中，并结合工装设计工作全面提升汽车白车身整体稳定性和安全性，从而全面提升汽车制造行业的加工水平。
1、白车身焊接工艺概述1.1白车身焊接方法车身的焊装质量对整个白车身的外观、精度和质量都具有重要的影响作用,因此,白车身的焊装应该引起足够的重视。
白车身焊接一般包括了对汽车的侧围、地板、后围、顶盖、总拼等的操作,按焊接方式又可分为电阻焊方式、C02电弧焊方式和激光焊方式。
在所有焊接方式中,电阻焊是目前使用得最普遍的,它主要是利用电阻发热的原理,将电阻发热产生的热量用于熔化工件,最后将工件连接起来的一种方法。
其中,电阻焊连接方式的常见点焊机械一般有两类:悬架式点焊机与定位式点焊机（固定点焊机）,悬挂式点焊机一般使用于在各分总成和车身总成之间的连接过程中,固定电焊机则应用凸焊螺母及螺柱过程中。
1.2焊接流程焊装工序以车身焊装顺序计划为主要内容,即首先根据车体数模,分解焊装工序,并明确工位,再确认每个工位及所需要的零部件,最后再进行总成焊接的流程。
探讨汽车白车身焊接工艺及质量检验分析
探讨汽车白车身焊接工艺及质量检验分析摘要：汽车作为人们出行的代步工具，其得到了较为广泛的使用，在此推动下，汽车的安全性得到了关注，要想提高汽车的安全性能，则在汽车白车身焊接工艺上应当有所提高，白车身焊接的质量会直接影响汽车的安全性能。
可见，重视汽车白车身焊接的重要性。
所以重点阐述了汽车白车身焊接工艺及质量检验分析，从白车身结构上进行分析，提高检验及焊接水平，确保焊接时的可靠牢固性，最终实现安全驾驶。
关键词：白车身；焊接工艺；分析；随着社会经济的发展，汽车逐渐成为现代社会重要交通工具，其中汽车白车身作为汽车主要组成部分，是整个汽车零部件的载体，如何保障白车身的焊接质量对于整车的质量、性能及生产率都有重要意义。
主要从影响白车身焊接工艺质量的影响因素出发，分析了汽车白车身焊接工艺设计，最后对白车身焊接后的质量检验方法进行了探究。
一、分析影响白车身焊接质量的因素1.焊接人员综合技能较低。
白车身的焊接质量出现问题，会影响到汽车整体质量，需要焊接人员具备较高的综合技能。
但是许多焊接人员综合技能较低，在焊接过程中经常出现问题，无法有效提高白车身焊接质量。
2.现场作业强度大。
在实际白车身焊接工作中，由于现场作业强度大，现场焊接环境复杂，不利于提高焊接质量。
此外许多企业为获得更多的经济效益，会为焊接人员安排较多的焊接工作，焊接人员在高强度工作中效率不断降低，导致焊接质量无法满足相应的标准。
3.焊装夹具定位偏差。
白身车身零部件较为小巧，需要精准定位焊装夹具，通过精准控制焊装夹具的位置，才能提高白车身焊装质量。
但是在实际焊接操作中，由于冲压薄板刚性较弱，受到焊接的影响极易出现变形情况，致使焊装夹具位置发生变化，在焊接过程中还会磨损到焊接夹具。
4.点焊工艺质量重视不够。
在白车身焊接过程中，广泛使用点焊工艺。
但是许多焊接人员未能给予点焊工艺足够的重视，白车身焊接质量不断下降。
二、汽车白车身焊接工艺设计分析在汽车白车身的焊接过程中，涉及的焊接工艺种类甚多，例如有气焊接工艺、电弧焊接工艺、激光焊接工艺、电阻焊接工艺等等。
(完整版)白车身焊装工艺
缺点：
成型不够美观，飞溅较大，抗 风能力差，设备较复杂。
CO2气体保护焊在车身生产中常用于补焊、梁式结构等部位的焊接，但焊接时电弧温度 高，容易出现焊接缺陷，如烧穿、咬边、热影响区淬硬等。设计时应充分考虑焊接结构， 否则会适得其反，导致使用过程成中出现质量事故。
白车身CO2气体保护焊适用于0.5-4.0mm的低碳钢及低合金钢板不进行预 加热的对接接头、平行搭接接头或角接接头。 厚板焊缝：焊角尺寸、坡口尺寸、余高等工艺参数—具体计算 薄板焊缝：根据实际试验 焊缝金属的力学性能（H08Mn2SiA）：屈服强度、破坏强度、延伸率、冲击 功、冷弯、抗拉强度（断于母材，焊缝化学成分与母材有关）
δmin=d/4 但不小于1mm 4.气体（CO2）保护拉弧螺柱焊
3. 螺柱焊
螺柱焊是电弧焊的一种，属 于短周期拉弧焊。适用于承 载强度要求不高的连接装配， 如车身底部的隔音隔热垫等。 螺柱焊工艺最初在轿车车身 生产中应用较多，随着卡车 车身配置的不断升级，螺柱 焊工艺在卡车车身生产中的 应用也越来越广泛。
焊接螺柱规格：
Ø（M）4~12mm
特点：操作简单，生产效率 高，易实现机器人自动化生 产。
焊核直径与电极直径直接相关，点焊工艺参数包括：I，T、F、et. 焊接质量还与电极修磨、冷却水、装配状态等因素有关。
2. 凸焊
凸焊与点焊同属于电阻压力焊，设备可通用。 凸焊焊接工艺参数可变动范围比点焊窄。
2005换代卡车生产中的凸焊螺母焊接，采用了螺母 输送机，大大提高了生产效率。
当前常用的焊接螺母为Ｑ３６４—８８，Ｑ３６５—８８ 系列，焊接强度要求如下：
1.2
0.6
2.9
3.3
1.9
0.8
3.1 10
汽车白车身的焊接工艺设计研究
汽车白车身的焊接工艺设计研究摘要：焊接工艺广泛应用于在汽车白车身的制造环节，做好白车身焊接工艺设计，利于根本上提高汽车白车身品质，保障整体的设计制造效果。
我国汽车行业的未来发展趋势更注重汽车整体制造质量，随着消费市场的新要求陆续提出，这就要求增强汽车质量之外，还应具备更多元的性能来满足汽车市场需要，并从客户端逆向传导到焊接工艺设计，进一步提高汽车白车身焊接工艺设计水平。
本文详尽分析汽车白车身焊接工艺设计，并对焊接工艺设计要素展开探讨，对重点焊接工艺设计问题予以分析，归纳出科学适宜的解决策略。
关键词：汽车白车身;焊接工艺;设计汽车是工业发展的重要构成产品，随着社会发展和人民生活水平提高及新冠疫情爆发以来，乘用车领域消费者越来越关注个人出行空间的私密性、隔离性、舒适性，汽车日渐成为主流的交通工具，商用车领域驾驶室是司乘人员长时间工作的空间，驾驶室往生活舱演化的趋势日益明显，白车身焊接工艺质量是满足这些发展趋势和要求的基础，专注于汽车白车身的焊接质量，能更好的提升汽车安全性、舒适性，结合现阶段汽车行业的发展方向，提升汽车白车身焊接工艺设计水平，可有效提升汽车整体的制造质量。
一、汽车白车身焊接工艺的数模设计要求因工艺成熟、价格适中，汽车白车身结构广泛采用钢制冲压件，如果焊接环节忽视了设计要求，不符合焊接规范，极易导致车身整体强度不足，无法在车辆行驶中充分保证司乘人员的安全，因此，提升汽车白车身焊接工艺的设计研究，保障焊接工艺制造流程的顺畅性、连贯性、一致性，需明确白车身焊接工艺设计要素无遗漏，发挥焊接工艺在产品质量保证的核心作用。
白车身设计需预先完成产品概念设计数模，汽车制造行业应用三维软件完成车体数模设计，获取直观的制造工艺模型，简化汽车制造流程，借助软件的优势，将需要制造的汽车产品更直观表现，更加全面的获取相关参数，完成理想姿态的产品设计。
对于汽车白车身焊接工艺设计，可进行虚拟制造仿真评审，将数模匹配验证，设计人员获取白车身结构的尺寸等关键信息，从而构建各级分总的位置关系，协调相应的模型比例参数，提前识别设计问题提前整改，避免引入后续工业化生产。
白车身焊接技术
白车身焊接技术1. 引言白车身焊接技术是汽车制造中非常重要的环节，它直接关系到车身的结构强度和安全性能。
本文将介绍白车身焊接技术的基本原理、常见焊接方法以及相关的发展趋势。
2. 基本原理白车身焊接技术是指将车身的各个部件通过焊接方式连接在一起，形成整体的车身结构。
焊接过程中，通过在接头处加热和施加外力，使金属材料的原子间结合，从而形成强固的连接。
3. 常见焊接方法3.1 电弧焊电弧焊是一种常用的焊接方法，它利用电弧的高温和高能量将要连接的金属材料熔化，并在熔池凝固后形成焊缝。
电弧焊可以分为手工电弧焊和自动化电弧焊两种。
3.2 点焊点焊是一种将两个金属部件通过点与点之间的短暂高温连接起来的焊接方法。
它适用于焊接薄板，如汽车车身中的钢板焊接。
点焊主要通过电流的瞬时作用将焊接部位加热，形成接触的熔融区域。
3.3 气体保护焊气体保护焊是一种利用保护气体将焊接区域与外界隔绝的焊接方法。
它使用惰性气体（如氩气）或活性气体（如二氧化碳）作为保护气体，防止焊接处受到空气中的氧气和水蒸气等对焊缝质量的不利影响。
3.4 激光焊激光焊是一种利用高能量激光束将金属材料熔化并连接起来的焊接方法。
激光焊具有焊接速度快、热影响区小等优点，适用于焊接薄板和复杂形状的工件。
4. 发展趋势随着汽车制造工艺的不断进步，白车身焊接技术也在不断发展。
以下是该技术的一些发展趋势：4.1 无人化生产为提高生产效率和质量稳定性，越来越多的汽车制造企业开始引入自动化焊接设备，实现无人化生产。
无人化生产能够降低人为因素对焊接质量的影响，提高车身的一致性和稳定性。
4.2 智能化控制通过引入智能化控制系统，可以对焊接过程中的参数进行实时监测和调整，提高焊接质量和效率。
智能化控制系统还可以分析焊接过程数据，并通过人工智能算法进行优化，进一步提升焊接技术。
4.3 新材料应用随着新材料的不断发展，如高强度钢、铝合金等，白车身焊接技术也在适应新材料的要求进行调整和改进。
现代汽车白车身焊接夹具结构设计概述
现代汽车白车身焊接夹具结构设计概述汽车工业装备是最近兴起并迅猛发展的一个新兴行业。
其实在这之前它也存在着，但由于汽车制造厂的车型更换没有现在这么的频繁，种类这么的多样化，且车型更换时变化最大的就是白车身。
这就要求其对应的焊装线能跟上汽车车型和种类的变换。
在这种情况下突出了焊装线在汽车生产和制造中的作用，使得人们越来越重视它。
在汽车焊接流水线上，真正用于焊接操作的工作量仅占30%～40%，而60%～70%为工件的辅助和装夹工作。
因为工件的装夹是在焊接夹具上完成的，所以夹具在整个焊接流程中起着重要作用。
在焊接过程中，合理的夹具结构，有利于合理安排流水线生产，便于平衡工位时间，降低非生产用时节降低生产成本。
对于具有多种车型的企业，比如说一汽、沈汽、上汽等。
如能科学地考虑共用或混型夹具，还有利于建造混型流水线，提高生产效率。
为提高我们汽车焊接夹具的设计水平，对汽车焊接夹具原理、结构及设计方法、原则有一个更深入的了解，在此把我自己的一些见解和经验与大家一起探讨。
一、汽车焊接工艺特点（一）白车身的材料与结构汽车焊接材料主要是低碳钢的冷轧钢板，镀锌钢板等。
它们可焊性好，适宜大多数的焊接方法，但由于是薄板件，因而刚性差、易变形。
在结构上，焊接散件大多数是具有空间曲面的冲压成形件，形状、结构复杂。
有些型腔很深的冲压件，除存在因刚性差而引起的变形外，还存在回弹变形。
这都是在夹具设计构成中应该考虑的问题。
（二）焊接方法汽车焊接方法主要有CO2气体保护焊和电阻焊。
CO2气体保护焊应用范围较广，且对夹具结构要求不十分严格。
主要注意防止焊接产生的飞溅。
相应采取的措施有主要有夹具表面镀铜、主要夹紧定位部件包铜皮、加装保护盖板等措施。
电阻焊是在汽车白车身焊接中主要采用的一种焊接方法。
对夹具要求严格，尤其是多点焊和机器人点焊。
要求焊接夹具对工件定位准确，操作方便且焊接牢固可靠。
（三）焊接工艺流程汽车焊接的基本特征就是单个零件到部件再到总成的一个组合再组合的过程。
白车身焊装工艺设计概述
汽车车身焊装工艺概述第一节焊装工艺分析工艺性好坏的客观评价标准就是在一定的生产条件和规模下，能否保证以最少的原材料和加工劳动量，最经济地获得高质量的产品。
影响车身焊装工艺性的主要因素有生产批量、车身产品分块、焊接结构、焊点布置等。
一．生产批量车身的焊装工艺主要由生产批量的大小确定的。
一般来说，批量越小，夹具的数量越少，自动化程度越低，每台夹具上所焊的车身产品件数量越多；反之，批量越大，焊装工位越多，夹具数量越多，自动化程度越高，每台夹具上所焊的车身产品件数量越少。
1．生产节拍的计算2．时序图设计时序图（TIME CHART）是指一个工位从零部件上料到焊好后合件取料的整个过程中所有动作顺序、时间分配以及相互间互锁关系，这些动作包括上下料（手动或自动），夹具夹紧松开，自动焊枪到位、焊接、退回以及传送装置的运动等。
由于每个车身装焊的零部件数量一定，焊点数量一定，焊接时间一定，要达到一定生产节拍内完成所有焊接，就必须将工序分开，分工位上料、焊接。
二．车身产品分块分块是将车身外壳体分成若干块便于冲压和焊装的零部件、组合件、分总成和总成。
合理的分块不仅有利于形成良好的装配质量，并可有效地简化和优化制造工艺。
汽车白车身是一个尺寸很大的复杂的焊接结构件，设计制造时常常是将车身总成合理地划分为若干个部件和组合件，分别进行装配焊接成分总成件，然后再装配焊接成总成结构，这样化复杂为简单，化大为小，可以大大提高劳动生产率，改善结构的焊接工艺性。
1．结构分离面将白车身总成分解为若干个分总成，相邻两个分总成的结合面称为分离面。
分离面可以分为两类：（1）设计分离面根据使用上和构造上的特点，将汽车车身分成为可以单独进行装配的分总成，如发动机罩、行李厢盖、车门、车身本体等，这些分总成之间的结合面，称为设计分离面。
设计分离面一般采用可拆卸的连接，如铰链连接，以便在使用和维修过程中迅速拆卸和重新安装，而不损坏整体结构。
（2）工艺分离面在生产制造过程中，为了适应制造装配的工艺要求，需要进一步将上级分总成分解为下一级分总成，甚至小组件，进行单独装配焊接，这些下一级分总成或组件之间的结合面，称为工艺分离面。
