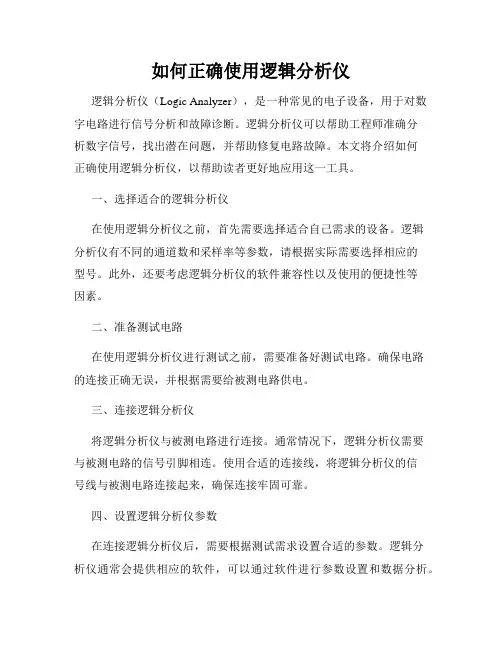

如何正确使用逻辑分析仪
如何正确使用逻辑分析仪逻辑分析仪（Logic Analyzer），是一种常见的电子设备，用于对数字电路进行信号分析和故障诊断。
逻辑分析仪可以帮助工程师准确分析数字信号，找出潜在问题，并帮助修复电路故障。
本文将介绍如何正确使用逻辑分析仪，以帮助读者更好地应用这一工具。
一、选择适合的逻辑分析仪在使用逻辑分析仪之前，首先需要选择适合自己需求的设备。
逻辑分析仪有不同的通道数和采样率等参数，请根据实际需要选择相应的型号。
此外，还要考虑逻辑分析仪的软件兼容性以及使用的便捷性等因素。
二、准备测试电路在使用逻辑分析仪进行测试之前，需要准备好测试电路。
确保电路的连接正确无误，并根据需要给被测电路供电。
三、连接逻辑分析仪将逻辑分析仪与被测电路进行连接。
通常情况下，逻辑分析仪需要与被测电路的信号引脚相连。
使用合适的连接线，将逻辑分析仪的信号线与被测电路连接起来，确保连接牢固可靠。
四、设置逻辑分析仪参数在连接逻辑分析仪后，需要根据测试需求设置合适的参数。
逻辑分析仪通常会提供相应的软件，可以通过软件进行参数设置和数据分析。
根据被测电路的特点和测试目的，设置逻辑分析仪的采样率、采样深度、触发条件等参数。
五、进行信号采样设置好参数后，可以开始进行信号采样。
逻辑分析仪会根据设置的参数进行数据采集，采集到的信号可以用于进一步的分析和诊断。
在信号采样过程中，需要确保采样的时间范围覆盖了所需分析的信号波形。
六、分析和诊断信号采样完成后，可以通过逻辑分析仪提供的软件对采集到的信号进行分析和诊断。
逻辑分析仪通常会提供波形分析、时序分析等功能，可以帮助工程师快速找出问题所在。
通过触发功能，可以将采样波形与特定条件进行比较，从而找出异常信号。
七、故障排除与修复通过分析和诊断，可以确定问题所在并进行相应的修复。
根据分析结果，工程师可以对电路进行调整、更换故障组件等操作，以修复电路故障。
八、记录和总结在使用逻辑分析仪进行测试和分析的过程中，需要及时记录测试结果和分析过程。
安捷伦逻辑分析仪简明手册
輕鬆自如地運用邏輯分析儀應用手冊1337目錄前言35512172023示波器或邏輯分析儀什麼是邏輯分析儀時序分析儀的基本概念狀態分析儀的基本概念有效率地使用數位工具如何連接到標的系統結語用對工具可以幫助您在較短的時間內順利克服數位除錯挑戰，而在挑選適合的工具之前，務必先瞭解您可以使用的工具有哪些，以及它們最擅長的應用。
本應用手冊會帶您快速綜覽邏輯分析儀的基本概念，文中不會提到太多詳細的量測，但會清楚敘述邏輯分析儀的功用。
我們會探討諸如“為何必須使用邏輯分析儀？”及“邏輯分析儀可以幫我做些什麼？”之類的問題。
/find/logic 2? ?示波器或邏輯分析儀? 當有機會可以選擇使用示波器或邏輯分析儀時，許多工程人員都會選擇示波器，這是因為大多數的使用者都對示波器比較熟悉，但示波器在某些應用上會有一些限制。
依您想完成的作業而定，邏輯分析儀所產生的資訊可能更為有用。
由於示波器與邏輯分析儀有部分功能是重複的，因此在某些情況下兩者皆適用。
該如何決定哪一種儀器對您的應用更有利？讓我們看看幾個基本的原則。
何時應使用示波器當您要查看信號的細微電壓變化時當您要求較高的時間間隔準確度時 一般來說，當您需要較高的垂直或電壓解析度時，選用示波器就對了。
換言之，如果您要查看每個電壓的總改變值，如圖1所示，則應使用示波器。
包括新一代數位示波器在內的許多示波器，也能提供相當高的時間間隔解析度，亦即它們可以非常準確地量測兩個事件間的時間間隔。
總之，當您需要參數資訊時，請使用示波器。
圖1.示波器波形3何時應使用邏輯分析儀當您必須一次查看許多信號時當您必須如硬體一般來查看系統中的信號時當您必須在幾個高、低位準信號的碼型上觸發及查看結果時 邏輯分析儀是由示波器衍生而來，並以相同於示波器的一般方式來呈現資料：水平軸為時間，垂直軸為電壓振幅。
雖不像示波器能提供較高的電壓解析度或時間間隔準確度，但邏輯分析儀一次擷取及顯示幾百個信號的能力卻是示波器所不及的。
逻辑分析仪使用手册
saleae16 中文使用指南
Saleae16使用手册QQ:415942827Email:51kingst@购买地址：/item.htm?id=20369792793一、S aleae Logic16逻辑分析仪功能特点1、Saleae16界面操作非常简单易懂，非常容易上手使用。
2、Saleae16采用资源动态复用技术，可以实现3通道100M最高采样率，6通道50M最高采样率，9通道32M最高采样率以及16通道16M最高采样率(必须是USB2.0，采样速度取决于您的电脑USB口速度，尽可能单独为设备预留一个USB口)。
3、Saleae16采样数据实时送入电脑内存，并且采用压缩算法，深度最高可达10G。
4、Saleae16可以自动分析UART、IIC、SPI、DMX-512、JTAG等多达14种常用通信协议，直接得到数据。
5、Saleae16可以把数据显示成为10进制、16进制、二进制、ASCII码等，方便您分析数据。
6、非常实用的触发设置，可以从自己想要的数据部分开始抓取。
二、软件安装以及软件基本应用首先安装logic software，安装光盘里提供的版本或者到/downloads页面进行下载直接双击进行自解压安装，在安装过程中，如果遇到任何防火墙提示，请选择允许运行，安装完后，会在桌面出现一个快捷方式：，同时在你的指定LLC C 安装路径内会出现Saleae LLC文件夹，默认安装在C：\Program File\Saleae LL 里边。
安装好软件后，就可以打开软件提前尝试一下软件本身的强大了。
因为Saleae本身有8通道和16通道两种设备，我们当前用的是16通道的，所以我们如果要进行模拟实验，首先切换到16通道，点击右上角的Options�Connected devices�Demo Logic16，就切换到Saleae Logic16状态了。
就可以摇身一变，变成下图：这个逻辑分析仪软件在没有插入硬件的时候，最上边显示的是Disconnected，可以进行模拟运行(start simulation),用鼠标点一下后会出现一个模拟的波形，如果你提前设置协议的话(如何设置协议，后边会讲)，他还会产生符合你协议的波形呢~！当然，非真实测到的波形，可以让你提前体验一下，点鼠标左键放大波形，右键缩小波形，滚动鼠标滑轮也可以放大和缩小波形，没有使用硬件之前可以提前体验一下。
saleae logic16安装指南
Saleae logic16 安装指南1、打开光盘，请务必安装我们提供的saleae16 的1.15 的正式版或者1.16 的测试版，我们提供的是自解压的绿色版，请不要直接下载官方提供的软件版本使用。
2、安装里边的对应的软件。
(当前硬件支持32 位和64 位的XP、WIN7、VISTA、OS10.5、linux)。
3、插上硬件，根据提示安装必要的驱动，然后打开桌面的Logic.exe 快捷方式进行使用了，具体用法可以参考光盘里的《Saleae logic16 使用指南》。
4、打开桌面快捷方式logic1.1.x 后，大概等待5 秒会正常连接设备，请耐心等待。
如果光盘有打不开的情况下请及时联系掌柜：Saleae logic16 installation guide1, open the CD, please be sure to install the saleae16 we offer formal version 1.15 or 1.15 beta,We provide is the green version of self-extracting, please don't directly download the official versions of the software for use. 2, installation inside the corresponding software. (the current hardware support 32-bit and 64 - bit Windows XP, Windows 7, VISTA, OS10.5,Linux).3, plug in the hardware, according to the prompt to install the necessary drive, and then open the desktop Logic. Exe to use shortcutsSpecific usage, you can refer to CD in the \"Saleae logic16 use guide.4, open the desktop shortcut logic1.1. X, after waiting for about five seconds can normal connection equipment, please be patient.If there is a dozen don't open the CD case, please contact the shopkeeper in time:。
Logic操作入门手册
第七章：调音台、乐器以及效果器 轨道调音台 环境（Environment）中的调音台和音频目标（Audio Objects） 调音台和插件的使用 自动化混音 并轨——最后混音
第八章：环境概念 MIDI 通道 外部控制 从琶音器到分步音序器
附录 A：音频和 MIDI 基础知识 MIDI 音频
附录 B：Mac OS X 系统中的音频和 MIDI 核心音频 核心 MIDI
5
材商店即可买到。 由于电脑上用于音频输出的是一个 3.5 毫米的立体声插孔，因此，在连接时，您需要使用一 条一头带有 3.5 毫米立体声插头一头带有几个能够接入高保真系统、放大器或者调音台的插 头的连接线。据了解，当前绝大多数高保真系统采用的都是 Cinch(RCA)插头，而且绝大多 数调音台不是采用 Cinch 插头就是 6.3 毫米（单声道或者 1/4 英寸）插头。 注解：更多有关 Mac OS X 音频选项、驱动器特别选项以及 Logic 相关参数的信息，请查阅 本手册附录部分。 2、Logic 设置助手 注意：作为经验之谈，我们建议您在首次启动 Logic/Logic 设置助手之前，用笔记下您所有 MIDI 设备的 MIDI 输入和输出接口的连接方法。 您可以通过双击“应用程序>Logic 7 文件夹”中的 Logic 图标来启动 Logic。 当 Logic 第一次启动时，Logic 设置助手也随之启动运行，带您一步步根据已有音频和 MIDI 硬件的安装情况完成对 Logic 的系统设定。 由于 Logic 设置助手的操作非常简单明了，因此，这里我们就不再为您详细描述每一个设置 页面的具体情况了。您只需根据系统提示，通过拉动条、检验栏以及下拉菜单等选择相应的 选项，就可以完成系统的初步设置了。 其中主要的步骤有： 选择您想在 Logic 系统中使用的音频接口 确定您想在调音台中使用的通道（包括轨道、总线、乐器、输入、输出）总数 定义您通过对音频轨道进行录音所用的输入通道 为键盘选择第一套键盘命令组（您也可以将键盘命令从 Logic 6 的参数文件中直接输入） 选择您想在 Logic 中使用的监视器 添加所有连接好的 MIDI 设备 当您按照 Logic 设置助手的提示，逐步完成设置后，请重新启动 Logic。系统默认的演示曲 配有 9 种非常有用的画面组合，并包含有您在 Logic 设置助手中设定的 MIDI 设备，这就意 味着，您马上就可以使用该软件进行音乐制作了！ 注解：在进行设置时，如果您对其中的部分选项不能确定时，不要着急，因为您的这些决定 不是永久的，只要愿意，您还可以修改。您可以通过“Logic>参数选择>启动 Logic 设置助 手”多次启动 Logic 系统，来创建不同的配置演示曲作为 Logic 的制作起点。 3、模板 Logic 能够为用户提供很多演示曲模板。其中，每一种都是针对某种特殊需要而设计的，因 而，使用者总能找到适合当前录音环境的模板作为起点。比如，如果您想对真实乐器进行录 音的话，就可以直接打开针对录音项目需要而设计的录音模板。模板的使用可以为用户节省 大量时间。 1）模板的打开方式 在 Logic 的主菜单拖条中依次选择“文件/新建”； 在弹出的对话框中确认“使用演示曲模板”选项； 从模板下拉菜单中选择所需要的模板 2）如何将自选歌曲保存为模板 只需简单地依次选择“文件/保存为模板”选项，然后在名称栏中键入要保存为模板的歌曲 名称即可 注解：建议您留心一下系统所提供的模板，它也许会真的为您未来项目的创作带来一些灵感！ 4、自动载入歌曲 Logic 允许用户将其中一种模板设置为“自动载入歌曲”，也就是说，每次 Logic 启动时，
逻辑分析仪使用方法
逻辑分析仪使用方法
逻辑分析仪是一种用于对数字电路进行信号分析和测量的仪器。
它可以帮助工程师和技术人员快速准确地分析和诊断数字电路中的
问题。
本文将介绍逻辑分析仪的基本使用方法，帮助用户更好地掌
握这一重要工具。
首先，使用逻辑分析仪之前，需要准备好相应的设备和连接线。
确保逻辑分析仪和被测试的电路之间的连接正确可靠。
接下来，打
开逻辑分析仪的电源，并根据实际情况选择合适的触发模式和触发
电平。
触发设置的准确性将直接影响到测量结果的准确性，因此需
要特别注意。
在连接好逻辑分析仪后，可以开始进行信号的采集和分析。
首先，设置好采样频率和采样深度，确保逻辑分析仪可以捕获到所需
的信号波形。
然后，启动逻辑分析仪，开始采集数据。
在数据采集
完成后，可以对采集到的波形进行分析和处理，以获取所需的信息。
在使用逻辑分析仪时，需要注意以下几点。
首先，避免在高压
或高电流的环境下使用逻辑分析仪，以免损坏设备。
其次，在连接
逻辑分析仪时，要注意线缆的质量和连接的牢固性，以确保信号的
准确传输。
最后，使用逻辑分析仪时要仔细阅读设备的说明书，了解其功能和操作方法，避免操作失误导致设备损坏或数据丢失。
总之，逻辑分析仪是一种重要的数字电路分析工具，正确的使用方法可以帮助用户快速准确地分析和诊断电路问题。
通过本文介绍的基本使用方法，相信读者可以更好地掌握逻辑分析仪的使用技巧，提高工作效率和准确性。
希望本文对您有所帮助，谢谢阅读。
Saleae逻辑分析仪应用手册
Saleae逻辑分析仪应用手册本教程通过图文并茂的方式来讲解，Saleae的用途和实际应用方法一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。
逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如 1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。
以下是一个 Saleae分析一个 UART通信时序和一个 IIC时序的典型例子：从图中我们可以清晰的看到， UART通信在波特率 9600下面，清晰的显示出十六进制数字 0xA9，而下边的 IIC信号一个读数据的时序过程，通道 1是 SDA，通道 2是 SCL，在 1通道中清楚的显示出来，绿点表示起始位，红点表示结束位，第一个是往 0x90这个器件地址写数据 (w是 write的意思 )，第二个表示要读取的地址是 0x40,第三个数据是重新发送器件地址并且是读数据，第 4个字节即读到的数据 0xA9。
是不是感觉非常方便快捷呢。
二、软件安装以及软件基本应用首先安装 logic software，软件在光盘里有配套，同时也可以到官方网站下载，下载地址是： /downloads。
这里有各种系统版本支持，请下载你所需要的系统支持版本:下载完后，直接双击安装。
安装完后，会在桌面出现一个快捷方式：双击快捷方式，进入后，会出现以下界面：这个逻辑分析仪软件在没有插入硬件的时候，最上边显示的是 Disconnected，可以进行模拟运行 (start simulation),用鼠标点一下后会出现一个模拟的波形，如果你提前设置协议的话 (如何设置协议，后边会讲)，他还会产生符合你协议的波形呢 ~！当然，非真实测到的波形，可以让你提前体验一下，点鼠标左键放大波形，右键缩小波形，滚动鼠标滑轮也可以放大和缩小波形，没有使用硬件之前可以提前体验一下。
Saleae Logic Analyzer 应用手册说明书
Logic Analyzer Application Manual （Based on Saleae）Table of Contents1 What is a logic analyzer2 Software installation and software basic application3 Hardware installation4 Trigger settings5 Signal collect6 Data analysis7 Using the Analyzer to Analyze TV Remote Control Protocols8 Logic Analyzer Usage Questions and ConsiderationsAbout the sampling frequency of 24M maximum1.What is a logic analyzerThe logic analyzer is a kind of waveform test equipment. It collects the specified signal and displays it to the user through graphical or statistical data. The user analyzes the error in the hardware or software according to the protocol through these graphical timing sequence signals.The logic analyzer is an indispensable device in the design, through which users can quickly locate errors, find and solve problems. Especially when analyzing timing sequence, such as 1wire, I2C, UART, SPI, CAN, etc., applying a logic analyzer can solve the problem quickly. The following is a typical example of Saleae analyzing a UART communication sequence and an IIC timing:From the figure we can clearly see that the UART communication is below the baud rate of 9600, clearly showing the hexadecimal number 0xA9, while the lower The timing sequence of a read data of the IIC signal, channel 1 is SDA, channel 2 is SCL, and is clearly displayed in 1 channel. The first one is to write data to the device address of 0x90 (w is the meaning of write), the second Indicates that the address to be read is 0x40, the third data is the retransmitted device address and is the read data, and the fourth byte is the read data 0xA9. Is it very convenient and fast?2. Software installation and software basic applicationFirst, install the logic software, you can download it from the official website, the download address is /downloads.There is various system version support here, please download the system support version you need.After downloading, double-click to install. After installation, a shortcut will appear on thedesktopDouble-click the shortcut to enter.When the logic analyzer software is not plugged in, the top display is Disconnected, which can be used for start simulation. After clicking on the mouse, an analog waveform will appear. If you set the protocol in advance, it will produce a match. The waveform of your agreement ~! Of course, the non-true measured waveform allows you to experience it in advance. Click the left mouse button to zoom in on the waveform, the right button to zoom out, and the mouse wheel to zoom in and out. You can experience it in advance without using the hardware.3. Hardware installationAfter the software is installed, you can insert the hardware. After plugging in the hardware, it will automatically prompt to discover the new hardware. Then in the prompt dialog box, yo u can directly click “Install the software automatically (recommended)”. After the installation, the one just after the installation “Disconnected” will automatically change to “Connect”, and start simulation will automatically change to start, which is connected with the actual hardware. Below we can use to measure the actual waveform and can set the channel name, sampling depth, sampling frequency, and other parameters.There are two very important parameters in the logic analyzer, namely the sampling depth and the sampling frequency. You can see that in this software, there are two places where you can choose the size of the number, the first is the sampling depth, and the second is the sampling frequency.The 5M on the front means that we collect from the beginning, and when we collect 5Mbit data, it will stop automatically. The 2M on the back can collect 2M bit data in 1s. So we can set it up and collect the data of 2.5s.The strength of the saleae logic analyzer is that it sends the collected data to the computer in real time via USB high-speed communication, so the sampling depth depends on the memory of our computer, which can be up to several G, that is, if We set the sampling depth of 1G, the sampling frequency is 1M, then we can collect nearly 17 minutes of data to save and analyze slowly, which is very useful for you to analyze the data information of some chips.4. Trigger settingsThe trigger setting is for the convenience of everyone to use when collecting from the useful signal, so you can avoid collecting a lot of useless signals at the beginning.Here, set the channel which you use to trigger. You can set the rising edge to start collecting data, or the falling edge to start collecting data, or high and low level to start collecting data. The default is to not set the trigger. When the start is clicked, the data collection will start automatically, and the sampling depth will be automatically stopped after the set sampling depth is completed.Then we can formally collect a set of data for observation!5. Signal collectIt is important to note that the internal buffer used in the analyzer is 74HC244,so the normal working voltage of our equipment is below 5.5V, and below1.5V will be considered as low level. 1.5V to 5.5V will be considered high level.The maximum withstand voltage is 7.5V, so please pay attention to the test voltage.Connect the GND channels to the GND pin of your board.Choose any of the 8 data channels you need to connect to your device. And select the appropriate sampling depth and sampling frequency, as well as trigger conditions, then the following point can be directly started to start the acquisition.The acquired waveform is shown in the figure below:The user puts the mouse on the waveform and automatically displays some necessary information on the right side, including pulse width length, period, frequency and so on. Everyone can click on the pinnacle on their own, and they can choose the information they want to show.In addition, if we want to collect multiple information, we can save the information, click on Option in the upper right corner, there is aYou can save the current information, then grab the next screen, and finally compare each screen, you can also save the graphics as a picture format, etc., youcan try to find out for yourself.6. Data analysisFirst, let's take a look at the information displayed in the Measurements column on the left.When we put the mouse into a pulse, it will display a piece of data information onthe left side.T hen we will analyze the information on the right side by the pair.First, the first parameter Width is for this graphicthis part, It is expressed that the length of this part is 0.232500ms.The second parameter Period is the periodThe third parameter Duty Cycle is the duty cycle of the current cycle, and the fourth parameter Frequency is the frequency of the current signal, which is the reciprocal of the cycle. T1 and T2 are the two-time labels in the analyzer. We canget the information we need by placing the label. We can click the and , then can get two green lines in the waveform, which can be obtained byplacing the green line. The scale label shows the position of T1 and T2 and the value of |T1-T2| on the right side.A more powerful feature of the Saleae logic analyzer is the ability to automatically analyze protocols, including the following protocol types.For these types of waveforms, not only the waveform can be displayed, but alsothe protocol value can be directly displayed. The display mode can be binary, decimal, hexadecimal, ASCII, and so on. We can see in the above picture, channel 0 is a line of UART, channel 1 is the SDA pin of I2C, and channel 2 is the SCL pin of I2C. Then we can clearly see that the data is analyzed. The specific operation method is: Click on the Analyzers on the right and select Async Serial.The following page will appear. In this interface, we need to select the parameters of the UART communication, including channel selection, baud rate selection, data bit, stop bit check digit, etc., which can be selected according to the actual situation. Once you have made your selection, you can click Save.Then you will be prompted to modify the channel name, you can choose to change or not according to your needs, point Rename or Don’t Rename.Then set the display format again. There are two places to choose the display format. You can choose one of them in the Options, as shown below.Another click on the corresponding protocol, such as the pinion on the left side of the Async Serial, can also choose the display mode. I am used to choosing hexadecimal. After selecting, set the rising edge trigger, click Start, the sent data can be captured.After capturing the data, the following will occur.As you can see, the low bit is in the front and the high bit is in the back. The data is 0x6C, and you can see that there are 8 small white points on the top. Each white point indicates a data bit. The initial start bit is not available. Little white spots. We can automatically display our data.In the same way, we set up another IIC data to observe.Let's see if it is very clear, green indicates the start bit, red indicates the stop bit, the first byte is the device address 0x90 and is the write operation, the second command writes the address 0x40. Then the third instruction is a read operation that contains the device address. The fourth byte is that the read data is 0x6C, and the acknowledge bit or the non-acknowledge bit is clear at a glance. Let's take a look at other protocols.7. Using the Analyzer toAnalyze TV Remote Control ProtocolsUse the probe clip to connect GND to the GND pin of the board and channel 1 to the receive pin of the IR receiver tube HS0038. Set the falling edge trigger, then click Start, then press a button on the remote control to capture a waveform as follows:The protocol of the infrared remote controller is not a standard protocol, and the remote controller of a manufacturer may have different protocols. Therefore, this protocol needs to be analyzed by ourselves. For the NEC protocol, it is the most used in the remote control protocol. The specific protocol rule is: firstly, the low-level duration (ie 38K carrier time) of about9000us and the high-level duration of about 4500us are used as the boot code. The digital information of the key code is represented by the duration of a high and low level. The approximate value is 1680us. High level +560us Low level indicates 1,560us high-level +560us low level means 0. The rest of us can be read from that picture. You can use the two rulers T1 and T2 to read the final result. I write the binary, the low bit is in front and the high bit is in the back: 000000000 11111111 10100010 01011101 We put them into hexadecimal numbers are 0x00, 0xff, 0x45, 0xBA, then the infrared decoding is completed, the meaning of these 4 bytes, the first two bytes are the device code, that is, this model The home appliance remote control is all this code, the third byte 0x45 is the key code, that is, different keys have different key codes, thefourth byte is the inverse of the key code, Everyone can see it right or not.8. Logic AnalyzerUsage Questions and ConsiderationsAbout the sampling frequency of 24M maximumIn most cases, as long as your computer is fast enough and there is no interference from other USB devices, there is no problem with the logic analyzer reaching the 24M sampling frequency. However, if the current USB device is being used by other devices, the maximum sampling frequency may be one or two lower, such as 16M, 12M, etc.1> The logic analyzer uses the USB2.0 standard. Under this standard, the theoretical maximum average bandwidth is 24M, but the logic analyzer has a lower priority, which means it is possible to “crash” to other Communication with USB devices.2> The logic analyzer has four 512-byte buffers. Before the four buffers are filled, the USB must read some data. That is, the four buffers cannot be filled at the same time. Otherwise, The data cannot be entered, and the logic analyzer will report the error directly.This means that if you are working at 24M, the USB device must not only give a 24M communication rate but must also ensure that other devices use USB resources before the four buffers are filled. For these reasons, logic analyzers can't work at 24M sampling frequency for long periods of time, depending on computer performance, availability and latency of USB bandwidth, and other devices that are taking up USB drives.In order for your computer to maximize the sample rate, the following conditions are guaranteed:1> Make sure that no other large programs take up longer CPU time2> Make sure there is enough memory space, otherwise, the computer will not have enough RAM to get the data of the logic analyzer.3> Connect the USB port of your computer as directly as possible, not through a USB hub4> Try to make other USB-enabled devices use less USB resources5> For the logic analyzer to have enough power to increase the sampling frequency, use a few other USB devices as possible.。
小度写范文[数字设计使用的逻辑分析仪基础知识] saleae逻辑分析仪模板
![小度写范文[数字设计使用的逻辑分析仪基础知识] saleae逻辑分析仪模板](https://img.taocdn.com/s3/m/280c8f40da38376baf1faefd.png)
[数字设计使用的逻辑分析仪基础知识] saleae逻辑分析仪工程师需要同时查看16位计数器的输入和输出，以确定定时误差，但如果只有一台2通道示波器，怎样查看这些信号呢?工程师刚刚为装满数字电路的电路板开发出定时图，该怎样检验它们呢?使用什么仪器捕获和分析这些信号呢? 如果使用的工具不当，那么解决这类问题可能要耗费大量的时间。
对上面的问题，逻辑分析仪是最好的解决方案。
本文快速考察了逻辑分析仪基础知识，介绍了逻辑分析仪的功能。
选择示波器还是逻辑分析仪在选择使用示波器还是使用逻辑分析仪时，许多工程师会选择示波器。
但是，示波器在某些应用中的用途有限。
根据用户要完成的工作，逻辑分析仪可能会得到更实用的信息。
什么时候使用示波器・在需要查看信号上小的电压偏移时；・在需要较高的时间间隔精度时。
什么时候使用逻辑分析仪・在需要一次查看多个信号时；・在需要以与硬件相同的方式查看系统中的信号时，・在需要触发多条线路上的逻辑高和低码型、查看结果。
在系统中的信号越过单个门限时，逻辑分析仪的反应方式与逻辑电路相同，它识别信号是高还是低，它还可以触发这些信号中的逻辑高和低码型。
一般来说，在需要查看的线路数量高于示波器能够显示的数量时，应使用逻辑分析仪。
逻辑分析仪特别适合考察总线上的时间关系或数据，如微处理器地址总线、数据总线或控制总线。
它们可以解码微处理器总线上的信息，以有意义的方式表示这些信息。
在工程师过了设计的参数阶段、希望了解多个信号之间的定时关系及需要触发由逻辑高和低组成的码型时，应使用逻辑分析仪。
什么是逻辑分析仪大多数逻辑分析仪是两种分析仪组合在一起的仪器：第一部分是定时分析仪，第二部分是状态分析仪。
定时分析仪基础知识定时分析仪显示信息的方式在整体上与示波器相同，横轴表示时间，竖轴表示电压幅度。
由于这两种仪器上的波形都与时间相关，因此可以说其显示画面都位于时域中。
选择正确的采样方式定时分析仪与数字示波器类似，都是1位的垂直分辨率。
逻辑分析仪使用手指南
时钟模式设置技巧
在设置逻辑分析仪采集数据时，可以遵循一些通用 的指导准则： 1. 定时(异步)采集: 采样时钟速率在确定采集分辨率
中发挥着重要作用。任何测量的定时精度总是一 个采样间隔加上制造商指定的其它误差。例如， 在采样时钟速率是 2 ns 时，新的数据样点会每隔 2 ns 存储到采集存储器中。直到下一个采样时钟 时，才会捕获该采样时钟后变化的数据。由于不 知道这 2 ns 中数据变化的确切时间，因此净分辨 率是 2 ns。
逻辑分析仪用于涉及大量信号或挑战性触发要求 的数字测量。
我们将首先考察数字示波器及逻辑分析仪的演进。然 后，我们将介绍基本逻辑分析仪的构成要素。在有了这 些基础知识后，我们将介绍逻辑分析仪有哪些重要功 能，及其为什么在为特定应用选择适当工具时发挥重要 作用。
起源
逻辑分析仪几乎是与最早上市的商用微处理器同时演进 的。基于这些新器件设计系统的工程师们很快发现，调 试微处理器设计要求的输入数量超出了示波器能够提供 的数量。
逻辑分析仪测量和分析信号的方式不同于示波器。逻辑 分析仪不测量模拟细节，而是检测逻辑门限电平。在把 逻辑分析仪连接到数字电路上时，您只关注信号的逻辑 状态。逻辑分析仪只查找两种逻辑电平，如图 2 所示。
在输入高于门限电压(V)时，电平称为“高”或“1”；相 反，当电平低于 Vth 时，则称为“低”或“0”。在逻辑 分析仪对输入采样时，它根据相对于电压门限的信号电 平，来存储“1”或“0”。
小结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26
术语表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27-30
深圳市艾礼富红外技术有限公司
/
深入了解逻辑分析仪
引言
与许多电子测试和测量工具一样，逻辑分析仪是一种针 对特定类型问题的解决方案。它是一种通用工具，可以 帮助您调试数字硬件、检验设计和调试嵌入式软件。对 设计数字电路的工程师来说，逻辑分析仪是一种不可或 缺的工具。
SALEAE16最新软件的使用说明介绍
Saleae Logic 16 逻辑分析仪使用上手手册Saleae Logic 16购买地址：从2014年六月份开始，Saleae官方开始主推他的1.1.19版本的逻辑分析仪界面。
我在这里给大家介绍一下新软件的采集设置，波形查看以及协议解析等功能和操作步骤。
第一节， 软件的安装SALEAE 官方提供了WINDOWS ，LINUX ，MAC操作系统的软件版本，其中WINDOWS 版本又分32位系统和64位系统。
如果您的电脑是XP 或者WIN7 32位，请安装32位软件，如果是WIN8 或者WIN7 64位，请安装64位软件。
对于WIN7系统的用户如果不知道自己的系统是32位还是64位，可以右击“我的电脑”之后再属性里面看到红色箭头部分指示的是32位系统，您应该选择安装32位软件：这里我用的操作系统是WIN7 32 ，选择安装Logic+Setup+1.1.19+(32-bit)这个安装文件。
之后一路回车安装好软件。
这里不再截图，安装完毕后，可以开启软件，显示出界面：在安装软件的同时，驱动程序已经被注册到系统了了，当插入SALEAE 16逻辑分析仪后就可以自动安装安装驱动。
第二节， 软件界面的总体介绍软件界面基本是左中右的布局，左边主要是采集和显示设置，右边是分析和解析设置，中间是波形显示区域。
软件支持脱机模拟采集，没有实际的硬件也可以感受一下软件的界面和操作。
点，可以在波形区域模拟显示出一些软件生成的数据，如果您设置了解析（解析设置方法在下面讲），可以根据所设置的协议，生成一些符合协议解析要求的模拟数值。
由于默认的演示模式是8通道的，我们可以设置成16通道的。
之后弹出选择演示的设备：我们选择LOGIC16 ，之后界面会出现一些SALEAE16 的设置，这里面的设置的具体内容我们下一节来讲，这里只是感受一下界面。
大家注意官方的硬件是支持0 1 分界点电压的设置，国内所有山寨的都不支持电压调节，电压调节的设置都被直接忽略。
SaleaeLogic16 V2版 逻辑分析使用说明
因为Saleae软件支持有8通道和16通道两种设备，当前版本使用的是16通 道的设备，使用前需设置好硬件设备的类型,点击右上角的Optins-->Connected dvices-->Demo Logic 16 ,如下图所示:
第 4 页，共 14 页
软件在没有插入USB硬件的时候，最上边会显示Disconnected，此时软件可 以进行模拟运行Start Simulation，鼠标点击后会出现一个模拟的波形；你如 果提前设置了软件自带的协议解释（协议设置方法，见后面“协议设置”）， 例如：设置了I2C协议，会自动生成一个符合你协议的模拟波形。此时生成的非 真实波形，可用鼠标左键点击放大波形，右键点击缩小波形，滚动鼠标滑轮同 样可以放大或缩小波形
Saleae Logic16 V2 版
逻辑分析仪使用说明
第 1 页，共 14 页
功能特点简介
1、 Saleae16逻辑分析仪,界面操作简单,易学,易用,是电子开发人员调试、分 析的好工具
2、 Saleae16是将采样出来的实时数据送入电脑内存中,应用压缩算法，深度 最高可达10G
3、 Saleae16可以自动分析多种常用通信协议，直接得到分析数据,其中 SaleaeLogic_1.1.15支持10种协议解释， SaleaeLogic_1.1.16支持17种协议解释； 17种协议包括:Atmel SWI,Biss ,CAN,DMX-512,I2C,I2S/PCM,JTAG, LIN,Manchester,MDIO,1-Wire,PS/2 Keyboard/Mouse, Async Serial,Simple Parallel,SPI,UNI/O,USB1.1
例如:设置第0通道,上升沿触发方式,如下图所示:
逻辑分析仪使用教程
声明: 本文来自分析仪开发手册.pdf)前言一、什么是逻辑分析仪二、使用介绍三、安装说明四、Saleae软件使用方法五、逻辑分析仪硬件安装六、使用Saleae分析电视红外遥控器通信协议七、使用Saleae分析UART通信八、使用Saleae分析IIC总线通信九、使用Saleae分析SPI总线通信十、Saleae逻辑分析仪使用问题和注意事项淘宝地址：(原文件名:21.jpg)前言：工欲善其事，必先利其器。
逻辑分析仪是电子行业不可或缺的工具。
但是由于一直以来，逻辑分析仪都属于高端产品，所以价格居高不下。
因此我们首先要感谢Cypress公司，提供给我们68013这么好的芯片，感谢俄罗斯毛子哥将这个Saleae逻辑分析仪开源出来，让我们用平民的价格，就可以得到贵族的待遇，获得一款性价比如此之高的逻辑分析仪，可以让我们在进行数字逻辑分析仪的时候，快速查找并且解决许多信号、时序等问题，进一步提高我们处理实际问题的能力。
原本计划，直接将Saleae的英文版本使用手册直接翻译过来提供给大家，我花费半天时间翻译完后，发现外国人写的东西不太符合我们国人的思维习惯，当然，也是由于我的英语水平有限，因此，我根据自己摸索这个Saleae的过程，写了一份个人认为符合中国人习惯的Saleae，提供给大家，希望大家在使用过程中少走弯路，快速掌握使用方法，更快的解决自己实际遇到的问题。
由于个人水平有限，因此在文章撰写的过程中难免存在问题和错误，如果有任何问题，希望大家能够提出来，我会虚心接受并且改进，希望通过我们的交流，给越来越多的人提供更加优秀的资料，共同进步。
一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。
逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
进入对应操作系统的目录 例如: SaleaeLogic_1.1.16C(32bit)\SaleaeLLC，进入 Drivers 目录运行 setup32.bat（32 位）或者 setup64.bat（64 位）,驱动即安装完毕，不要运行 setup32.exe 或者 setup64.exe
第四步
第 10 页，共 14 页
选择I2C，如下图所示:
点 Save，如下图所示:
第 11 页，共 14 页
用户可以根据需要,选择修不修改通道的名称，需要修改点 Rename，不修改 点 Don’t Rename。例如，点 Rename，如下图所示:
如果用户修改了通道的名称，想要恢复初始状态，点击对应通道的后面的小 按钮，选择 Reset-->channel names
第 6 页，共 14 页
通道选择
Saleae16采用资源动态复用，3个通道最高采样率100M，6个通道最高采样 率50M，9个通道最高采样率32M，16个通道最高采样率16M。请点击右上角的 Optins-->Logic16 channels-->Use channels 0-2(100MHz max)或者 Use channels 0-5(50MHz max)或者Use channels 0-8(30MHz max)或者 Use channels 0-16(16MHz max)或者Select custom channels, 选择合适的通 道数目,如下图所示:
数据采集出来后,将鼠标指针放到波形上，右侧会自动显示出一些必要的信 息，包括脉宽长度、周期、频率等相关的信息。当然也可以按需要选择显示的 信息，关闭不需要的信息。如下图所示：
第 13 页，共 14 页
对于用户需要采集多个信息，或需要保存相应的数据或波型进行保存,导出 数据等等，软件均可支持。在软件的上角的 Optins 中有更多功能选择,请用户 根据自身需要使用,详细操作请参考官方使用手册 Logic+Guide.pdf Linux 安装请参考 Linux 目录的 readme
第八步
重新插上 USB 接口，因为此时用户已打开了软件,系统会有以下提示
第 5 页，共 14 页
用鼠标左键点击 OK 即可正常使用了,此时 Saleae Logic16 逻辑分析仪的 COM 指示灯蓝色慢闪，现在就可以正式使用 Saleae Logic16 逻辑分析仪了。软 件的最上边会显示 Connected，此时软件可以正常运行 Start
道“与逻辑”的关系进行触发选择,方便、实用 8、 软件支持多种采集频率和采集深度，可根据实际应用需求自由结合 9、 还支持模拟输出功能，可以对软件本身支持的协议格式进行模拟演试输出
第 2 页，共 14 页
软件安装及实用
软件是绿色软件，可以解压到任意目录,但需安装 USB 驱动，注意安装时 不要插上设备
第 14 页，共 14 页
第七步
因为Saleae软件支持有8通道和16通道两种设备，当前版本使用的是16通 道的设备，使用前需设置好硬件设备的类型,点击右上角的Optins-->Connected dvices-->Demo Logic 16 ,如下图所示:
第 4 页，共 14 页
软件在没有插入USB硬件的时候，最上边会显示Disconnected，此时软件可 以进行模拟运行Start Simulation，鼠标点击后会出现一个模拟的波形；你如 果提前设置了软件自带的协议解释（协议设置方法，见后面“协议设置”）， 例如：设置了I2C协议，会自动生成一个符合你协议的模拟波形。此时生成的非 真实波形，可用鼠标左键点击放大波形，右键点击缩小波形，滚动鼠标滑轮同 样可以放大或缩小波形
第 8 页，共 14 页
采样频率和采样深度设置
在软件的左上角,可以选择采样频率,可根据需要进行选择, 如下图所示:
选择共1个、2个、3个通道时可选取的最高采样率是100M，选择共4个、5个、 6个通道时可选取的最高采样率是50M，选择共7个通道时可选取的最高采样率是 40M，选择共8个、9个通道时可选取的最高采样率是32M，选择共10个、11个、 12个通道时可选取的最高采样率是25M，选择共13个、14个、15个、16个通道时 可选取的最高采样率是16M
在软件的左上角,选择采样深度,同样可根据需要进行选择, 如下图所示:
触发设置
软件默认不设置触发方式,支持上升沿、下降沿、高电平、低电平多种触 发方式，也可选多个通道“与逻辑”的关系进行触发选择,方便且实用
使用中需要哪个通道做触发就对应设置该通道，可以分别设置上升沿、下
第 9 页，共 14 页
降沿、高电平、低电平开始采集数据，设置好后点击Start，就会自动开始进行 数据采集，一直采集到设置的采样深度完成后自动停止采集
选择 channel names，所有通道的名称恢复初始名称，如下图所示:
第 12 页，共 14 页
信息采集
将逻辑分析仪配套线插入20PIN的插座中,并将GND信号线和相对应的测试 信号线装上测试夹,将逻辑分析仪的GND信号线与测试板GND测试引脚连接,再将 需要测试的其他信号线与测试板对应的测试引脚连接。选择好采样深度、采样 频率和相应的触发条件，再点Start,则可以开始进行数据采集。例如,采集后数 据如下图所示：
例如:设置第0通道,上升沿触发方式,如下图所示:
选取多个通道“与逻辑”的关系进行触发，如下图所示:
协义设置
以SaleaeLogic_1.1.16为例, SaleaeLogic_1.1.16支持17种协议解释, 17种协议包括:Atmel SWI,Biss ,CAN,DMX-512,I2C,I2S/PCM,JTAG, LIN,Manchester,MDIO,1-Wire,PS/2 Keyboard/Mouse,Async Serial, Simple Parallel,SPI,UNI/O,USB1.1。 但对于不在软件包含的协议，或者用户不想预设协议，均无需进行协议设 置操作，下面以设置I2C为例，如下图所示:
4、 Saleae16采用资源动态复用，3个通道最高采样率100M，6个通道最高采样 率50M，9个通道最高采样率32M，16个通道最高采样率16M
5、 Saleae16使用的USB接口，必须是USB2.0接口 6、 Saleae16采集的数据可以选择存储，导出表格，数据显示支持数据显示成
为10进制、16进制、二进制、ASCII码，便于进行数据分析和数据比较 7、 支持上升沿、下降沿、高电平、低电平等多种触发方式，也可选取多个通
插上硬件，系统提示找到新硬件，在找到新的硬件向导对话框中，直接点 自动安装软件(推荐),点下一步,完成安装
第 3 页，共 14 页
第五步
将 USB 接口拔下，如果用户的电脑已正确运行过本软件或者已熟悉本该软 件，可以不操作第五步,直接操作第六步
第六步
运行目录中的 Logic.exe, 现在可以使用软件了
第 7 页，共 14 页
当选择Select custom channels时,可根据实际需要随意选择合适的通 道数目,选择好后,点Save即可,如下图所示:
采样电压设置
点击右上角的Optins-->Logic16 input voltages-->3.6V to 5.0V (V2版 请选择3.6V to 5.0V电压)，此处设的是内部FPGA电压,实际测量电压是经过了 内部缓冲芯片，缓冲芯片的输入电压是从1.5-5.0V，即用户选择了3.6V to 5.0V 后，无需考虑输入是1.8V、 3.6V、5V，均可直接使用！如下图所示:(电压范围 之外的信号采集请务必提前做好处理或转换后再采集，以免造成设备的损坏)
注:用户如果将 Saleae Logic16 与电脑连接，但是未打开过软件，USB 指 示灯状态为绿色常亮；用户如果在正常使用 Saleae Logic16 时，先关闭软件， 则 COM 指示灯蓝色仍然慢闪，重新打开软件即可继续使用
需要特别说明的是，用户如果在正常使用 Saleae Logic16 时，先关闭软件， COM 指示灯蓝色仍然慢闪，重新打开软件不能正常使用，请检查 Windows 的任务 管理器中的应用程序及进程中是否有二个或多个软件在运行,如果有多个在运 行,在对应的位置点击“结束任务”或“结束进程”,再重新打开软件即可,如果 仍不能正常使用,请尝试重启电脑
Saleae Logic16 V2 版
逻辑分析仪使用说明
第 1 页，共 14 页功能 Nhomakorabea点简介1、 Saleae16逻辑分析仪,界面操作简单,易学,易用,是电子开发人员调试、分 析的好工具
2、 Saleae16是将采样出来的实时数据送入电脑内存中,应用压缩算法，深度 最高可达10G
3、 Saleae16可以自动分析多种常用通信协议，直接得到分析数据,其中 SaleaeLogic_1.1.15支持10种协议解释， SaleaeLogic_1.1.16支持17种协议解释； 17种协议包括:Atmel SWI,Biss ,CAN,DMX-512,I2C,I2S/PCM,JTAG, LIN,Manchester,MDIO,1-Wire,PS/2 Keyboard/Mouse, Async Serial,Simple Parallel,SPI,UNI/O,USB1.1
Windows 系统下安装如下
第一步
解压
第二步
进入解压的目录，有如下几个版本目录 SaleaeLogic_1.1.15(32bit) SaleaeLogic_1.1.15(64bit) SaleaeLogic_1.1.16C(32bit) SaleaeLogic_1.1.16C(64bit) 四个目录，括号里面注明对应的 32 位或者 64 位操作系统使用，如果你不 清楚使用 32 位的即可
