硫酸铜晶体培养原理

合集下载

硫酸铜晶体变大的原理

硫酸铜晶体变大的原理硫酸铜晶体变大的原理涉及多个方面，包括晶体生长机制、晶体生长条件和晶体结构演变等。

在下面的回答中，将详细介绍这些方面，并通过实例和理论解释进行阐述，旨在全面回答问题。

1. 晶体生长机制：晶体生长是指溶液中溶质分子聚集并有序排列形成结晶晶体的过程。

硫酸铜晶体的生长主要涉及其溶解、扩散和结晶等过程。

当硫酸铜溶液中的硬币大小的晶核出现后，周围的溶液中的溶质分子会沉积在晶核表面，形成新的晶体阶段，从而导致晶体的增长。

此过程中的硬币大小的晶核称为“多面体”，其长大是靠不断吸附溶液中的Cu2+离子来完成的。

2. 晶体生长条件：晶体生长过程受到多种条件的影响，包括温度、溶液浓度、搅拌速度等。

硫酸铜晶体的生长一般需要适当的温度和浓度。

通常情况下，硫酸铜晶体生长的最佳温度范围是25-30，而较高或较低的温度可能会影响晶体的生长速率和质量，甚至导致晶体的形变或变小。

此外，适当的溶液浓度和搅拌速度也对晶体生长具有一定影响。

3. 晶体结构演变：硫酸铜晶体的增长涉及晶格结构的演变。

硫酸铜晶体属于六方晶系，其晶体结构由六方密堆排列的Cu2+和SO4²⁻离子所组成。

在生长过程中，Cu2+和SO4²⁻离子从溶液中扩散到晶体中，并沉积在已有晶体的表面，从而使晶体逐渐增大。

此外，晶体中的Cu2+和SO4²⁻离子之间也会发生配位过程，形成众多密堆结构，并使晶体增长的方向受到晶面结构的制约。

总结来说，硫酸铜晶体变大的原理主要包括晶体生长机制、晶体生长条件和晶体结构演变。

晶体在适当的温度和浓度条件下进行生长，溶质分子在晶核周围沉积并逐渐增大，最终形成较大尺寸的硫酸铜晶体。

同时，晶体结构的演变也是晶体变大的关键因素，Cu2+和SO4²⁻离子的扩散和配位过程使晶体结构得到逐步建立和完善。

硫酸铜晶体实验报告

硫酸铜晶体实验报告一、实验目的1、了解硫酸铜晶体的制备原理和方法。

2、掌握结晶、过滤等基本实验操作技能。

3、观察硫酸铜晶体的生长过程，探究影响晶体生长的因素。

二、实验原理硫酸铜（CuSO₄）在水中溶解度随温度升高而增大。

通过将硫酸铜溶液加热浓缩，使其成为过饱和溶液，然后缓慢冷却，溶质便会以晶体的形式析出。

三、实验用品1、仪器：烧杯（250ml 两个、500ml 一个）玻璃棒酒精灯石棉网铁架台（带铁圈）漏斗滤纸蒸发皿表面皿2、药品：硫酸铜粉末蒸馏水四、实验步骤1、配制硫酸铜饱和溶液在250ml 烧杯中加入约100ml 蒸馏水，然后慢慢加入硫酸铜粉末，并用玻璃棒搅拌，直至粉末不再溶解，得到饱和溶液。

2、加热浓缩饱和溶液将上述饱和溶液倒入 500ml 烧杯中，放在石棉网上，用酒精灯加热，同时用玻璃棒不断搅拌，使溶液蒸发浓缩，直至溶液表面出现晶膜。

3、冷却结晶停止加热，让溶液自然冷却。

随着溶液温度的降低，硫酸铜晶体逐渐析出。

4、过滤分离晶体待溶液冷却至室温后，用漏斗和滤纸进行过滤，将晶体与母液分离。

5、晶体的洗涤和干燥用少量蒸馏水洗涤晶体，以除去附着在晶体表面的杂质。

然后将晶体放在表面皿上，自然晾干。

五、实验现象及记录1、在配制饱和溶液的过程中，随着硫酸铜粉末的不断加入，溶液的颜色逐渐变深，最终成为深蓝色的饱和溶液。

2、加热浓缩过程中，溶液不断蒸发，体积逐渐减少，溶液表面出现晶膜。

3、冷却结晶时，溶液中逐渐出现蓝色的小晶体，并不断长大。

4、过滤后，得到蓝色的硫酸铜晶体，晶体呈规则的几何形状。

六、实验结果与讨论1、成功制备出了硫酸铜晶体，晶体的颜色鲜艳、形状规则。

2、影响晶体生长的因素包括溶液的浓度、冷却速度、是否搅拌等。

在本次实验中，溶液的浓度较高、冷却速度适中，有利于晶体的生长。

3、实验过程中，加热浓缩时要注意控制火候，避免溶液溅出。

过滤时要确保滤纸与漏斗贴合紧密，防止晶体流失。

七、注意事项1、加热过程中要不断搅拌，防止溶液局部过热而飞溅。

显微镜下的硫酸铜晶体的形成

显微镜下的硫酸铜晶体的形成

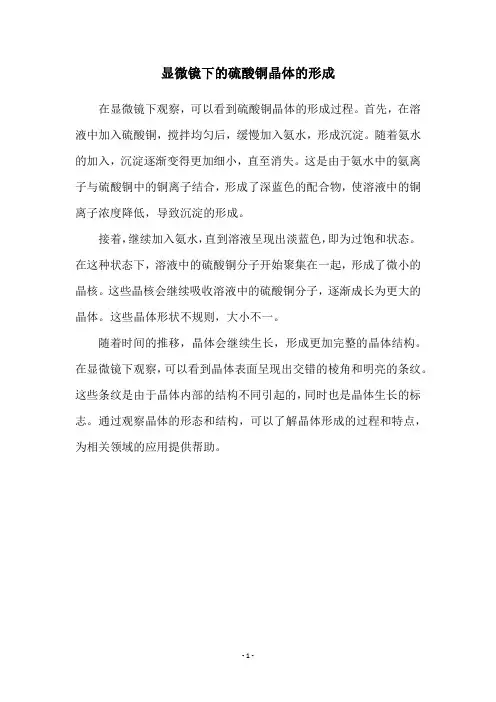

在显微镜下观察，可以看到硫酸铜晶体的形成过程。

首先，在溶液中加入硫酸铜，搅拌均匀后，缓慢加入氨水，形成沉淀。

随着氨水的加入，沉淀逐渐变得更加细小，直至消失。

这是由于氨水中的氨离子与硫酸铜中的铜离子结合，形成了深蓝色的配合物，使溶液中的铜离子浓度降低，导致沉淀的形成。

接着，继续加入氨水，直到溶液呈现出淡蓝色，即为过饱和状态。

在这种状态下，溶液中的硫酸铜分子开始聚集在一起，形成了微小的晶核。

这些晶核会继续吸收溶液中的硫酸铜分子，逐渐成长为更大的晶体。

这些晶体形状不规则，大小不一。

随着时间的推移，晶体会继续生长，形成更加完整的晶体结构。

在显微镜下观察，可以看到晶体表面呈现出交错的棱角和明亮的条纹。

这些条纹是由于晶体内部的结构不同引起的，同时也是晶体生长的标志。

通过观察晶体的形态和结构，可以了解晶体形成的过程和特点，为相关领域的应用提供帮助。

- 1 -。

研究性学习——硫酸铜晶体制备

研究性学习——硫酸铜晶体制备硫酸铜（CuSO4）是一种重要的无机化合物，广泛应用于化学实验室、工业生产和农业领域。

研究性学习硫酸铜晶体制备是一项有趣且有挑战性的课题。

本文将介绍硫酸铜晶体制备的基本原理、实验步骤和注意事项。

1.基本原理硫酸铜晶体的制备主要基于溶液的饱和度控制。

溶液中溶解的硫酸铜在适当的条件下能够结晶形成晶体。

通过调节溶液中的硫酸铜浓度、温度和pH值等参数，可以控制晶体的质量和形状。

2.实验步骤（1）准备实验材料：硫酸铜结晶实验所需的材料包括硫酸铜五水合物（CuSO4·5H2O）、去离子水和玻璃容器等。

（2）溶解硫酸铜：将适量的硫酸铜五水合物加入玻璃容器中，加入适量去离子水，搅拌溶解。

（3）调节溶液的pH值和温度：通过加入适量的稀酸或稀碱溶液来调节硫酸铜溶液的pH值，一般在3-5之间。

然后将溶液加热至适当温度，一般在40-60摄氏度之间。

（4）饱和度控制：在适当的温度下继续加热硫酸铜溶液，使其慢慢蒸发浓缩，直到溶液达到饱和状态。

此时可以观察到溶液中开始显现出晶体的现象。

（5）晶体生长：将溶液慢慢冷却至室温，晶体会逐渐生长。

可以使用显微镜观察晶体的形态以及生长过程。

（6）晶体收集：将制备好的晶体用滤纸或滤膜过滤出来，然后用无水醇溶解晶体中的残留溶剂，最后将晶体放置在干燥器中干燥。

3.注意事项（1）实验操作要注意安全，戴好实验手套和眼镜，避免直接接触硫酸铜溶液。

（2）溶液的pH值调节要慎重，避免过高或过低导致反应不完全或溶液变浑浊。

（3）温度的控制要准确，过高或过低都可能会影响晶体的生长。

（4）晶体生长过程中要注意观察晶体的形态和生长速度，并适时调整溶液的浓度和温度。

（5）收集晶体要小心操作，避免晶体破裂或受到污染。

（6）实验结束后，要将实验室设备和废液妥善处理，保持实验环境的清洁和安全。

总结：硫酸铜晶体制备是一项较为简单但有趣的实验。

通过调节溶液的浓度、温度和pH值等参数，可以控制晶体的质量和形状。

硫酸铜晶体培养原理

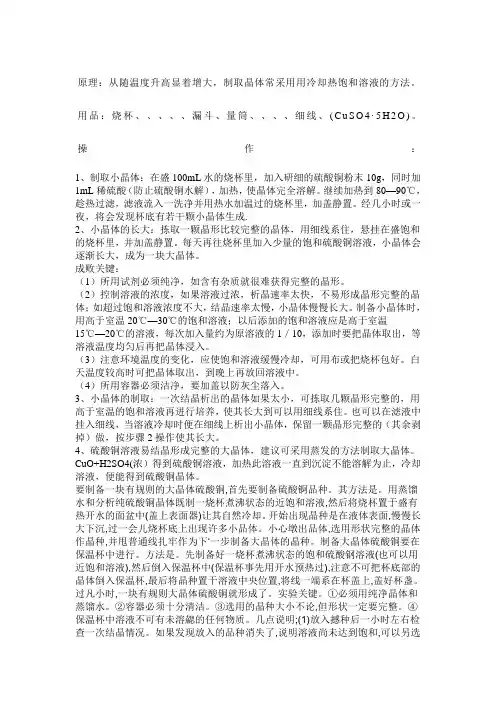

原理：从随温度升高显着增大，制取晶体常采用用冷却热饱和溶液的方法。

用品：烧杯、、、、、漏斗、量筒、、、、细线、(C u S O4·5H2O)。

操作：1、制取小晶体：在盛100mL水的烧杯里，加入研细的硫酸铜粉末10g，同时加1mL稀硫酸（防止硫酸铜水解），加热，使晶体完全溶解。

继续加热到80—90℃，趁热过滤，滤液流入一洗净并用热水加温过的烧杯里，加盖静置。

经几小时或一夜，将会发现杯底有若干颗小晶体生成.2、小晶体的长大：拣取一颗晶形比较完整的晶体，用细线系住，悬挂在盛饱和的烧杯里，并加盖静置。

每天再往烧杯里加入少量的饱和硫酸铜溶液，小晶体会逐渐长大，成为一块大晶体。

成败关键：（1）所用试剂必须纯净，如含有杂质就很难获得完整的晶形。

（2）控制溶液的浓度，如果溶液过浓，析晶速率太快，不易形成晶形完整的晶体；如超过饱和溶液浓度不大，结晶速率太慢，小晶体慢慢长大。

制备小晶体时，用高于室温20℃—30℃的饱和溶液；以后添加的饱和溶液应是高于室温15℃—20℃的溶液，每次加入量约为原溶液的1／10，添加时要把晶体取出，等溶液温度均匀后再把晶体浸入。

（3）注意环境温度的变化，应使饱和溶液缓慢冷却，可用布或把烧杯包好。

白天温度较高时可把晶体取出，到晚上再放回溶液中。

（4）所用容器必须洁净，要加盖以防灰尘落入。

3、小晶体的制取：一次结晶析出的晶体如果太小，可拣取几颗晶形完整的，用高于室温的饱和溶液再进行培养，使其长大到可以用细线系住。

也可以在滤液中挂入细线，当溶液冷却时便在细线上析出小晶体，保留一颗晶形完整的（其余剥掉）做，按步骤2操作使其长大。

4、硫酸铜溶液易结晶形成完整的大晶体，建议可采用蒸发的方法制取大晶体。

CuO+H2SO4(浓）得到硫酸铜溶液，加热此溶液一直到沉淀不能溶解为止，冷却溶液，便能得到硫酸铜晶体。

要制备一块有规则的大晶体硫酸铜,首先要制备硫酸锕品种。

其方法是。

用蒸馏水和分析纯硫酸铜晶体既制一烧杯煮沸状态的近饱和溶液,然后将烧杯置于盛有热开水的面盆中(盖上表面器)让其自然冷却。

硫酸铜晶体制备的实验原理

硫酸铜晶体制备的实验原理
硫酸铜晶体的制备实验原理如下：
1. 原料准备：将足够的硫酸铜溶解在蒸馏水中，制备成一定浓度的硫酸铜溶液。

2. 结晶条件设定：根据硫酸铜的溶解度曲线，在适宜的温度下设定反应条件，以促使硫酸铜溶液中的溶质过饱和。

3. 结晶诱导：通过添加适量的结晶诱导剂，如重结晶法中添加少量的微晶硫酸铜晶体，可以快速促使溶液中的溶质开始结晶。

4. 结晶过程控制：在设定的温度下，慢慢地降低溶液的温度，控制结晶速度，避免溶液过饱和度下降过快导致晶体生长不完整或成核速度过快导致形成较小的晶体。

5. 结晶分离：当晶体生长到一定程度后，通过过滤、离心或其他分离方法将晶体与溶液分离。

6. 晶体处理：将分离的晶体用冷蒸馏水洗涤去除杂质，然后用滤纸或其他方法将其干燥，得到硫酸铜晶体。

7. 验证分析：通过物理性质或其他分析手段验证晶体的纯度和结构。

硫酸铜重晶体实验报告

一、实验目的1. 了解重结晶法提纯物质的原理和方法；2. 学习水浴加热、蒸发、浓缩，以及倾泻法、减压过滤等实验操作；3. 掌握硫酸铜重结晶实验的操作步骤和注意事项。

二、实验原理硫酸铜（CuSO4·5H2O）是一种常见的无机化合物，在实验室中常用于制备硫酸铜晶体。

硫酸铜的溶解度随温度的升高而增大，因此可以通过重结晶法提纯硫酸铜。

在实验过程中，首先将粗硫酸铜溶解于适量的水中，加热使其形成饱和溶液；然后趁热过滤，除去不溶性杂质；最后冷却溶液，使硫酸铜结晶析出，过滤得到纯硫酸铜晶体。

三、实验仪器与药品1. 仪器：烧杯、玻璃棒、漏斗、滤纸、滤器、蒸发皿、加热装置、干燥器等；2. 药品：粗硫酸铜、蒸馏水、无水硫酸钠（或无水硫酸铜）。

四、实验步骤1. 称取一定量的粗硫酸铜，放入烧杯中；2. 加入适量的蒸馏水，用玻璃棒搅拌使其溶解；3. 将溶液加热至沸腾，继续搅拌；4. 趁热过滤，除去不溶性杂质，收集滤液；5. 将滤液倒入蒸发皿中，用加热装置加热，使溶液蒸发浓缩；6. 当溶液中出现晶体膜时，停止加热，自然冷却；7. 冷却过程中，晶体逐渐析出，收集晶体；8. 将晶体放入干燥器中，干燥至恒重。

五、实验数据记录与分析1. 称取的粗硫酸铜质量：5.00g；2. 收集到的纯硫酸铜晶体质量：4.20g；3. 纯度计算：纯度 = (收集到的纯硫酸铜晶体质量 / 称取的粗硫酸铜质量) × 100% = (4.20g /5.00g) × 100% = 84%。

六、实验结论1. 通过重结晶法，可以将粗硫酸铜提纯为纯硫酸铜晶体，纯度达到84%；2. 在实验过程中，加热、蒸发、冷却等步骤对实验结果有较大影响，应严格控制实验条件；3. 通过本次实验，掌握了硫酸铜重结晶实验的操作步骤和注意事项，为今后实验奠定了基础。

七、实验讨论1. 在实验过程中，溶液的浓度对晶体析出速度和纯度有较大影响。

适当提高溶液浓度，可以加快晶体析出速度，提高纯度；2. 在过滤过程中，滤纸的选择和过滤速度对实验结果也有一定影响。

硫酸铜单晶的培养及热重分析

硫酸铜单晶的培养与热重分析摘要：本文给出了一种制备硫酸铜单晶的方法，主要方法为冷却热饱和析出晶体。

此方法对溶液的饱和度和温度的控制要求较高，原料利用率高，但晶体形状不是十分规则，有待完善。

关键词：硫酸铜、单晶、冷却热饱和、晶核、热重分析1、原理部分根据实验室的条件，培养硫酸铜单晶只能选择溶液生长的方法（溶液法晶体生长是首先将晶体的组成元素（溶质）溶解在另一液体（溶剂）中，然后通过改变温度、蒸汽压等状态参数获得过饱和溶液，最后使溶质从溶液中析出，形成晶体的方法）。

在沉淀过程中，形成晶核后，溶液中的构晶离子向晶核表面扩散，并沉积在晶核上，使晶核逐渐长大，到一定程度时，成为沉淀微粒。

这种沉淀微粒有聚集为更大的聚集体的倾向；同时，构晶离子又具有一定的晶格排列而形成大晶粒的倾向。

前者是聚集过程，后者是定向过程。

聚集速度主要与溶液的相对过饱和度有关，相对过饱和度越大，聚集速度也越大。

定向速度主要与物质的性质有关，极性较强的盐类，一般具有较大的定向速度。

如果聚集速度慢，定向速度快，则得到晶形沉淀；反之则得到无定形沉淀。

通过对产品进行热重分析，可测定其所含结晶水的数目，并可得知起其受热失水情况。

热重法是在程序控制下借助热天平以获取样品的质量与温度关系的一种技术。

天平在加热过程中试样无质量变化时保持初试平衡状态，而有质量变化时，天平就失去平衡。

并立即向传感器输出天平失衡信号，于是得到试样质量与温度（或时间）关系的曲线。

在TG曲线中，如果反应前后均为水平线，表示反应过程中样品质量不变；若曲线发生偏转，则相邻两水平线段之间在纵坐标上的距离所代表的相应质量m即为该步反应的质量差。

如将TG曲线对温度和时间取一阶导数，即把质量变化的速率作为温度或时间的函数被连续记录下来，这种方法称为微商热重法（DTG）。

微商热重曲线上出现的每个峰对应TG曲线每个相应的质量变化阶段。

它反映了样品质量的变化率与温度或时间的关系，可以确定样品失重过程的特征点，如反应起始、终止温度等等。

硫酸铜晶体培养原理

硫酸铜晶体培养原理
硫酸铜的晶体结晶是在一定的条件下使硫酸铜分子通过空气中的水分
子与空气接触形成晶体。

硫酸铜晶体的生长与温度、溶液浓度、溶液的
PH值、培养容器形状和材料、培养时间等因素有关。

在硫酸铜晶体的培养过程中，温度是一个重要的因素。

通常情况下，
较高的温度有助于硫酸铜分子的活动，加快晶体生长速度。

然而，过高的
温度可能会导致晶体的形态不规则或者出现晶体熔化现象。

溶液浓度也会
影响晶体的形成。

较高的溶液浓度可能会增加晶体生长的速率，但也可能
会导致溶液中硫酸铜溶解度的增加，出现结晶的溶解和再结晶。

溶液中的PH值也会对晶体生长产生影响。

通常情况下，较高的PH值
有利于硫酸铜晶体的发展，但过高或过低的PH值会影响晶体的生长速率
和形态。

此外，培养容器的形状和材料也会影响硫酸铜晶体的生长。

合适
的培养容器应具备一定的透光性，以便晶体的光合作用。

硫酸铜晶体的培养方法主要包括溶液培养法和自然结晶法。

溶液培养
法是通过在溶液中增加硫酸铜晶体的种子晶体，让种子晶体通过吸附周围
的溶液中的硫酸铜分子，逐渐生长成大晶体。

自然结晶法则是将一定浓度
的硫酸铜溶液放置在适当的容器中，通过蒸发让溶液中的水分子逐渐减少，溶液中的硫酸铜浓度逐渐增加，从而促使晶体的生长。

总之，硫酸铜晶体的培养原理涉及到硫酸铜结晶的条件、晶体生长机
理以及培养方法。

通过调控硫酸铜溶液中的温度、溶液浓度、PH值等因素，并选择适宜的培养容器和方法，可以得到均匀、规则的硫酸铜晶体。

硫酸铜形成硫酸铜晶体

硫酸铜形成硫酸铜晶体
硫酸铜是一种常见的无机化合物，其化学式为CuSO4。

它是一种蓝色晶体，可以在自然界中以天然矿物的形式存在，也可以通过化学合成的方式制备。

硫酸铜晶体的制备方法有很多种，其中比较常见的是溶液结晶法。

这种方法的基本原理是将硫酸铜溶解在水中，然后通过控制温度和浓度等条件，使其逐渐结晶形成晶体。

在制备硫酸铜晶体的过程中，温度是一个非常关键的因素。

一般来说，温度越高，晶体的生长速度就越快，但同时也容易导致晶体的形态不规则。

因此，在制备硫酸铜晶体时，需要控制温度，使其在适当的范围内生长。

硫酸铜晶体的形态也受到其他因素的影响，比如溶液的浓度、搅拌速度等。

如果溶液的浓度过高，晶体容易形成团块，而搅拌速度过快则容易导致晶体的形态不规则。

制备好的硫酸铜晶体具有很多应用价值。

它可以用于制备其他化合物，比如硫酸铜五水合物，也可以用于制备电池、染料等。

此外，硫酸铜晶体还可以用于教学实验，让学生更好地了解晶体的形成过程和晶体的性质。

硫酸铜晶体的制备是一项非常有趣的化学实验，它需要我们掌握一定的化学知识和实验技能，同时也需要我们耐心和细心地操作。

通
过制备硫酸铜晶体，我们可以更好地了解晶体的形成过程和性质，同时也可以为其他化学实验和应用提供基础材料。

硫酸铜晶体培养原理

硫酸铜晶体培养原理 Prepared on 22 November 2020原理：从随温度升高显着增大，制取晶体常采用用冷却热饱和溶液的方法。

用品：烧杯、、、、、漏斗、量筒、、、、细线、(CuSO4·5H2O)。

操作：1、制取小晶体：在盛100mL水的烧杯里，加入研细的硫酸铜粉末10g，同时加1mL稀硫酸（防止硫酸铜水解），加热，使晶体完全溶解。

继续加热到80—90℃，趁热过滤，滤液流入一洗净并用热水加温过的烧杯里，加盖静置。

每天再往烧杯里加入少量的饱和硫酸铜溶液，小晶体会逐渐长大，成为一块大晶体。

成败关键：（1）所用试剂必须纯净，如含有杂质就很难获得完整的晶形。

（2）控制溶液的浓度，如果溶液过浓，析晶速率太快，不易形成晶形完整的晶体；如超过饱和溶液浓度不大，结晶速率太慢，小晶体慢慢长大。

（3）注意环境温度的变化，应使饱和溶液缓慢冷却，可用布或把烧杯包好。

白天温度较高时可把晶体取出，到晚上再放回溶液中。

（4）所用容器必须洁净，要加盖以防灰尘落入。

3、小晶体的制取：一次结晶析出的晶体如果太小，可拣取几颗晶形完整的，用高于室温的饱和溶液再进行培养，使其长大到可以用细线系住。

也可以在滤液中挂入细线，当溶液冷却时便在细线上析出小晶体，保留一颗晶形完整的（其余剥掉）做，按步骤2操作使其长大。

4、硫酸铜溶液易结晶形成完整的大晶体，建议可采用蒸发的方法制取大晶体。

CuO+H2SO4(浓）得到硫酸铜溶液，加热此溶液一直到沉淀不能溶解为止，冷却溶液，便能得到硫酸铜晶体。

要制备一块有规则的大晶体硫酸铜,首先要制备硫酸锕品种。

硫酸铜的晶体配置原理

硫酸铜的晶体配置原理
硫酸铜（CuSO4）的晶体结构与其扩散原理相关。

硫酸铜晶体的配置原理可从以下几个方面解释：
1. 离子和配位
硫酸铜晶体中包含Cu2+和SO42-离子。

硫酸根离子（SO42-）通过与铜离子（Cu2+）形成配位键，与铜离子之间的配位力使晶体中的Cu2+离子相互连接。

硫酸根离子以及其他配位配体都与铜离子形成稳定的配位结构，从而使晶体保持稳定。

2. 配位键的方向和距离
在晶体结构中，配位键的方向和铜离子之间的距离是由原子间力和化学键决定的。

硫酸根离子通过它的硫氧键与铜离子配位，使得晶体中的Cu2+离子排列成特定的形状和距离。

3. 共价键
硫酸铜晶体中的硫酸根离子中的硫氧键可以和铜离子形成共价键。

共价键的形成增强了晶体的稳定性，促使晶体中的Cu2+和SO42-离子保持在一定的排列和
距离。

总之，硫酸铜晶体的配置原理主要包括离子和配位、配位键的方向和距离以及共
价键的形成。

这些原理共同作用使得硫酸铜晶体具有特定的结构和稳定性。

硫酸铜结晶的原理

硫酸铜结晶的原理
硫酸铜结晶的原理是通过控制溶液中的溶质浓度，使其超过饱和度从而析出固体结晶。

硫酸铜结晶的过程通常涉及以下几个步骤：
1. 溶解：将硫酸铜溶解在水中，形成溶液。

2. 过饱和：通过加热或添加更多的硫酸铜，使溶液变成过饱和状态。

3. 晶体生长：在过饱和溶液中，硫酸铜分子开始在晶种或杂质上聚集，形成晶体的初始结构。

4. 晶体形成：随着时间的推移，硫酸铜分子继续按照晶体的特定结构排列，晶体逐渐长大。

5. 晶体完善：在适宜的环境条件下，晶体会不断完善其结构，生长成为完整的晶体形态。

6. 分离：当晶体生长到一定程度后，可以通过过滤等方法将其从母液中分离出来。

7. 干燥：最后将分离出的晶体进行干燥处理，得到最终的硫酸铜结晶产品。

8. 优化：为了获得更好的晶体质量，可以对溶液的pH值、温度和蒸发速率等条件进行控制和优化。

9. 回收利用：在晶体生长过程中，未被吸收的硫酸铜溶液可以回收利用，以提高材料的使用效率。

硫酸铜结晶是一个涉及物理和化学过程的实验活动，它不仅可以用
于学术研究，还可以作为教育实践中的一个有趣实验，帮助学生理解溶液的性质和晶体生长的原理。

硫酸铜晶体实验报告

硫酸铜晶体实验报告一、实验目的通过实验制备硫酸铜晶体，了解晶体的生长过程和特点，掌握结晶的基本原理和操作方法。

二、实验原理硫酸铜（CuSO₄）在水中溶解形成硫酸铜溶液。

当溶液中的溶质浓度超过一定限度时，在适当的条件下（如缓慢冷却、静置），溶质会以晶体的形式析出。

晶体的形成是由于溶质分子在溶液中有序排列，逐渐形成具有规则几何外形的固体。

三、实验用品1、仪器：烧杯、玻璃棒、蒸发皿、石棉网、三脚架、酒精灯、漏斗、滤纸、药匙。

2、药品：硫酸铜粉末、蒸馏水。

四、实验步骤1、配制饱和硫酸铜溶液用药匙取适量的硫酸铜粉末放入烧杯中。

向烧杯中加入蒸馏水，并用玻璃棒搅拌，直至硫酸铜粉末不再溶解，得到饱和硫酸铜溶液。

2、过滤准备好漏斗和滤纸，将滤纸对折两次后放入漏斗中，用蒸馏水润湿滤纸，使其紧贴漏斗内壁。

将饱和硫酸铜溶液沿着玻璃棒缓慢倒入漏斗中进行过滤，去除溶液中的不溶性杂质。

3、蒸发浓缩将过滤后的硫酸铜溶液倒入蒸发皿中。

把蒸发皿放在三脚架上，用石棉网垫着，点燃酒精灯进行加热。

在加热过程中，用玻璃棒不断搅拌溶液，防止局部过热导致溶液飞溅。

当溶液表面出现晶膜时，停止加热，让溶液自然冷却。

4、晶体生长将冷却后的溶液静置一段时间，溶液中会逐渐析出硫酸铜晶体。

五、实验现象及记录1、在配制饱和硫酸铜溶液的过程中，随着硫酸铜粉末的加入，溶液的颜色逐渐变深，最终成为深蓝色。

2、过滤时，溶液经过滤纸变得澄清透明，滤纸上留下少量不溶性杂质。

3、蒸发浓缩时，溶液中的水分逐渐减少，溶液的浓度不断增大，颜色也变得更加浓郁。

当溶液表面出现晶膜时，停止加热。

4、静置一段时间后，溶液中开始出现小的晶体颗粒，随着时间的推移，晶体逐渐长大，形成较大的硫酸铜晶体。

六、注意事项1、加热蒸发时要不断搅拌，防止溶液飞溅伤人。

2、熄灭酒精灯时要用灯帽盖灭，不能用嘴吹灭。

3、晶体生长需要一定的时间，要有耐心等待。

七、实验结果与讨论1、本次实验成功地制备出了硫酸铜晶体，晶体的形状较为规则，颜色鲜艳。

硫酸铜单晶长大的原理是

硫酸铜单晶长大的原理是硫酸铜（CuSO4）是一种常见的无机化合物，广泛应用于化学实验室和工业生产中。

硫酸铜单晶的长大原理主要涉及物质的溶解、结晶过程以及晶体生长的条件。

首先，硫酸铜单晶的长大需要通过合适的溶液环境来实现。

晶体生长的基础是物质的溶解，对于硫酸铜而言，它的溶解度随温度的升高而增大。

所以，为了实现硫酸铜单晶的长大，可以将合适量的硫酸铜溶解在合适的溶剂中，例如水。

其次，硫酸铜单晶的长大还要通过适当的结晶条件来实现。

晶体通过溶液中的离子相互结合而生成，而结晶的条件主要包括温度、饱和度和搅拌程度。

对于硫酸铜而言，温度的控制对晶体的生长具有重要影响。

一般来说，提高溶液的温度可以促进溶质的溶解度，但过高的温度可能会导致溶液的过饱和，使得晶体生长过快，甚至形成颗粒状的结晶体。

因此，在控制溶液温度时，需要保持在合适的范围内，以防溶液过饱和或者过于稀释。

另外，搅拌程度也是影响晶体生长的重要因素。

适度的搅拌可以增加溶液中的溶质之间的接触频率，促进晶体核的形成和生长。

同时，搅拌还可以帮助维持溶液的均质性，避免局部过饱和或稀释。

最后，硫酸铜单晶的长大还需要适当的晶体生长条件。

晶体生长的基本过程包括溶质分子的扩散、缔合、结晶核形成和晶体生长四个阶段。

首先，溶液中的硫酸铜分子通过热运动和扩散作用向更稳定的状态移动，形成超饱和溶液。

其次，超饱和溶液中的硫酸铜分子缔合形成较小的晶体核。

晶体核的形成是一个随机的过程，与溶液中的杂质和液滴有关。

然后，晶体核逐渐生长并与周围的溶质分子结合，形成一个完整的晶体。

晶体生长的速度与晶体核的密度、温度、搅拌程度等因素有关。

总结起来，硫酸铜单晶的长大原理涉及到物质的溶解、结晶和晶体生长过程，其中溶液的饱和度、温度和搅拌程度以及晶体生长的条件都是影响硫酸铜单晶长大的关键因素。

通过控制这些因素，可以实现硫酸铜单晶的有序生长和形成。

硫酸铜晶体的结晶原理

硫酸铜晶体的结晶原理硫酸铜（CuSO4）晶体的结晶原理是指硫酸铜从溶液中以晶体形式重新形成的过程。

在溶液中，硫酸铜分子发生离解，形成铜离子（Cu2+）、硫酸根离子（SO42-）和水分子（H2O）。

晶体的形成是由于溶液中的化学变化和物理过程共同作用的结果。

在硫酸铜结晶的过程中，一般分为四个主要的步骤：溶解、冷却、结晶核形成和晶体生长。

首先，当硫酸铜固体加入溶剂（如水）中时，硫酸铜固体溶解为Cu2+、SO42-和H2O等离子。

其中，离解过程遵循电离平衡方程式CuSO4(s) ↔Cu2+(aq) + SO42-(aq)，即固体硫酸铜溶于水生成的离子。

其次，冷却是结晶的关键步骤之一。

随着温度的降低，溶液中水分子的活动性降低，离子和水分子之间的作用力增强，从而导致溶解度下降。

当溶液中所含溶质的浓度超出饱和度时，就会出现过饱和现象，导致硫酸铜离子从溶液中退化并逐渐形成晶体。

第三步是结晶核形成。

过饱和溶液中会有一些离子在溶液中聚集形成微小的结晶核。

结晶核的形成需要克服结晶核形成能的能量差，即需要克服固体与溶液之间的表面张力。

当饱和度越高时，表面张力越大，结晶核形成的困难度也相应增加。

因此，在很多情况下，饱和度较高的溶液往往需要外界提供微小的晶体、异物等作为催化剂、模板，以促进结晶核的形成。

最后是晶体生长。

结晶核长时间在过饱和溶液中存在着，会吸收溶液中剩余的离子和分子，使晶体不断生长。

晶体生长与溶液中离子的浓度、温度和环境条件等因素息息相关。

当离子逐渐附着在结晶核表面，并以规则的方式排列和连续生长时，晶体的大小逐渐增长。

由于晶体的生长速度与离子的供应速度和溶液浓度有关，所以，合适的浓度和温度条件有助于晶体的良好生长。

总的来说，硫酸铜晶体的结晶原理是通过浓缩溶液、过饱和、结晶核形成和晶体生长等一系列过程实现的。

这些过程中，溶液的浓度、温度、饱和度等因素起着重要作用，其中，冷却和结晶核形成是硫酸铜晶体形成的关键步骤。

硫酸铜晶体培养原理

原理：从随温度升高显着增大,制取晶体常采用用冷却热饱和溶液的方法;用品：烧杯、、、、、漏斗、量筒、、、、细线、CuSO4·5H2O;操作：1、制取小晶体：在盛100mL水的烧杯里,加入研细的硫酸铜粉末10g,同时加1mL稀硫酸防止硫酸铜水解,加热,使晶体完全溶解;继续加热到80—90℃,趁热过滤,滤液流入一洗净并用热水加温过的烧杯里,加盖静置;经几小时或一夜,将会发现杯底有若干颗小晶体生成.2、小晶体的长大：拣取一颗晶形比较完整的晶体,用细线系住,悬挂在盛饱和的烧杯里,并加盖静置;每天再往烧杯里加入少量的饱和硫酸铜溶液,小晶体会逐渐长大,成为一块大晶体;成败关键：1所用试剂必须纯净,如含有杂质就很难获得完整的晶形;2控制溶液的浓度,如果溶液过浓,析晶速率太快,不易形成晶形完整的晶体；如超过饱和溶液浓度不大,结晶速率太慢,小晶体慢慢长大;制备小晶体时,用高于室温20℃—30℃的饱和溶液；以后添加的饱和溶液应是高于室温15℃—20℃的溶液,每次加入量约为原溶液的1／10,添加时要把晶体取出,等溶液温度均匀后再把晶体浸入;3注意环境温度的变化,应使饱和溶液缓慢冷却,可用布或把烧杯包好;白天温度较高时可把晶体取出,到晚上再放回溶液中;4所用容器必须洁净,要加盖以防灰尘落入;3、小晶体的制取：一次结晶析出的晶体如果太小,可拣取几颗晶形完整的,用高于室温的饱和溶液再进行培养,使其长大到可以用细线系住;也可以在滤液中挂入细线,当溶液冷却时便在细线上析出小晶体,保留一颗晶形完整的其余剥掉做,按步骤2操作使其长大;4、硫酸铜溶液易结晶形成完整的大晶体,建议可采用蒸发的方法制取大晶体;CuO+H2SO4浓得到硫酸铜溶液,加热此溶液一直到沉淀不能溶解为止,冷却溶液,便能得到硫酸铜晶体;要制备一块有规则的大晶体硫酸铜,首先要制备硫酸锕品种;其方法是;用蒸馏水和分析纯硫酸铜晶体既制一烧杯煮沸状态的近饱和溶液,然后将烧杯置于盛有热开水的面盆中盖上表面器让其自然冷却;开始出现晶种是在液体表面,慢慢长大下沉,过一会儿烧杯底上出现许多小品体;小心墩出品体,选用形状完整的晶体作晶种,并甩普通线扎牢作为下‘一步制备大晶体的晶种; 制备大晶体硫酸铜要在保温杯中进行;方法是;先制备好一烧杯煮沸状态的饱和硫酸钢溶液也可以用近饱和溶液,然后倒入保温杯中保温杯事先用开水预热过,注意不可把杯底部的晶体倒入保温杯,最后将晶种置于溶液中央位置,将线一端系在杯盖上,盖好杯盏;过凡小时,一块有规则大晶体硫酸铜就形成了; 实验关键;①必须用纯净晶体和蒸馏水;②容器必须十分清洁;③选用的晶种大小不论,但形状一定要完整;④保温杯中溶液不可有未溶勰的任何物质; 几点说明;1放入撼种后一小时左右检查一次结晶情况;如果发现放入的品种消失了,说明溶液尚未达到饱和,可以另选一颗较大鼎种继续进行结晶实验l如果发现长大晶体形状不规则,说明品种形状没有选择好,应另换鼎种继续结晶①制取晶种1.将石棉网置于三脚架上,烧杯置于石棉网上,向烧杯中加入适量蒸馏水,用酒精灯在石棉网下加热,直至水接近沸腾；２.在加热的同时,将适量胆矾晶体置于研钵中,用杵将其研碎,待用；３.将研碎的胆矾缓缓加入１中加热后的热水中,并不断用玻璃棒搅拌,直至形成饱和溶液；４.冷却溶液接近室温比室温略高可以看到大量蓝色晶体析出；５.用镊子夹出所有晶体,并选一块最大,最完整,且最规则的晶体作为晶种;晶种的每一个面都必须光滑,整齐;②种养晶块1、用一根长约10-15cm的头发或渔线将晶种捆好,固定在玻璃棒上;2、用1000mL烧杯配置没过晶种的热饱和溶液温度高于室温不超过25℃;注意：硫酸铜溶液中不能有硫酸铜固体3、将捆有晶种的玻璃棒横放在烧杯口,晶种放入溶液中;注意晶种不能与烧杯接触;烧杯口用白纸盖住,静置、观察;4、如果晶种上长出多个硫酸铜晶体或硫酸铜则应将晶体取出用小刀切去小的晶体;然后将烧杯内的硫酸铜重新配成高于室温不超过25℃的饱和硫酸铜溶液,注意硫酸铜溶液中不能有硫酸铜固体;5、重复3、4步骤直到得到满意的晶体为止;。

硫酸铜晶体的生长学习要点

硫酸铜晶体的生长学习要点一、制备硫酸铜晶体的原理1.硫酸铜的溶解度是随温度升高而逐渐增大的，冷却硫酸铜的热饱和溶液可制得硫酸铜晶体。

2.冷却硫酸铜的热饱和溶液，会打破原来的溶解平衡，过剩的溶质就以晶体形式析出。

晶体的析出生长必须要有一个核心(即晶核、晶种)，这样才能使粒子一层一层地有规则地建筑起来。

反复进行结晶，可以使晶体越长越大，成为大晶体。

析晶时，如果开始晶种很少，过剩的溶质都能集中在少数的晶种上，获得的晶体就越大。

振动会妨碍粒子的有序排列，使晶形不完整。

晶形还与降温快慢有关。

3.制备较大颗粒的晶体需控制的条件:晶种少，晶形完整，防震防尘，降温要缓慢。

二、硫酸铜晶体的生长1.制备小晶体。

烧杯中加入50毫升蒸馏水，在另一只较大的烧杯中加入100毫升左右的蒸馏水，小烧杯放在大烧杯中，使大烧杯内液面略高于小烧杯内液面。

将大烧杯放在石棉网上加热，到比室温高出70℃时停止加热，向小烧杯内加入研细的硫酸铜晶体粉末，搅拌，配成饱和溶液。

趁热过滤，得到澄清的硫酸铜溶液。

在装有澄清硫酸铜溶液的烧杯上盖上干净的白纸，烧杯外壁围上棉花保温(或放在泡沫塑料盒中)，静置一夜，便可制得晶形完整的小晶体。

（温度高出20-30度为宜）2.小晶体“长大”为大晶体。

晶形完整的小晶体用线系住，放人温度略高于常温的硫酸铜澄清饱和溶液中，保温，缓慢冷却，小晶体慢慢长大。

反复操作，小晶体便“成长”为大晶体。

（晶种为菱形优先考虑，温度高出5-10度为宜，加入稀硫酸防止硫酸铜水解）三、实验成功的关键制备较大颗粒的晶体需要反复进行操作，获得形状完整的晶体的关键是控制实验条件。

操作中应注意以下几点:(1)制备饱和溶液时，防止过饱和而析出晶体；(2)过滤速度要快，防止饱和溶液迅速冷却析出晶体；(3)冷却速度要缓慢，用棉花或塑料泡沫保温，让饱和溶液缓慢冷却；(4)晶种的选择是关键，要获得形状完整的晶种，应使用纯净的硫酸铜，防止灰尘落入溶液；饱和溶液要静置，避免振动；(5)晶体的“成长”需要进行多次结晶，整个过程中在线上只留一粒晶体，多余的晶体要去掉，每次取出后要修改其外形，使其保持完整的(三斜晶系)形状。
