预制砼方桩施工工艺
预制混凝土方桩施工工艺
预制混凝土方桩施工工艺
预制混凝土方桩是一种常见的桩基形式，适用于各种土质条件。
下面是预制混凝土方桩的施工工艺：
一、施工前准备
1. 确定桩基轴线和高程，并做好标记。
2. 清理施工现场，确保无障碍物和杂物。
3. 检查预制混凝土方桩的质量和数量是否符合设计要求。
4. 准备好施工设备和材料，如打桩机、桩帽、钢丝绳、滑轮等。
二、桩基就位
1. 将打桩机就位，调整好桩基轴线和垂直度。
2. 将预制混凝土方桩吊起，缓慢放到桩基上。
3. 调整方桩位置，确保与桩基轴线一致。
三、打桩
1. 启动打桩机，开始打桩。
2. 打桩过程中要密切关注桩基的垂直度和贯入度，发现问题及时调整。
3. 记录施工过程和数据，包括每根桩的贯入度、锤击数、深度等。
四、静载试验
1. 在完成所有方桩施工后，进行静载试验。
2. 试验前要对方桩进行加固处理，确保试验结果的准确性。
3. 根据设计要求进行加载和观测，记录试验数据。
五、质量检测与验收
1. 根据试验数据进行质量检测，如有问题进行补救或加固。
2. 验收时要检查方桩的外观质量、位置偏差、垂直度等指标是否符合设计要求。
3. 提交完整的施工记录和检测报告，完成验收程序。
六、后续处理
1. 对施工现场进行清理和恢复。
2. 对损坏的方桩进行修复或替换。
3. 对施工过程进行总结和评估，为后续施工提供经验。
以上是预制混凝土方桩的施工工艺，具体实施过程中要根据实际情况进行调整和完善。
预制砼方桩施工工艺(20201008215607)
预制砼方桩施工工艺1.1 基本情况：本工程选用04G361 《预制钢筋砼方桩》图集中JAZHB-2 50-77C 桩，桩顶入承台50mm ，预制桩长14 米。
边长500mm 500mm ，共分2 段每段7 米进行施工。
压桩时采用静压法施工。
根据本工程的特点，压桩机拟选用型号为“ 800 —900 ”，单桩极限承载力为4000KN —6000KN ，最大压桩力在7500 —8000KN 的压桩机。
1.2 混凝土预制砼方桩的制作及施工1.2.1 制作工艺⑴底模制作，将场地平整压实、牢靠，构造必须有足够的强度、刚度及稳定性，宜用水泥地坪，模板的拼接缝处应严密不漏浆。
⑵钢筋下料，切割，焊接制作，桩帽，焊接。
⑶模板制作拼装，立模，模板刷油，在地模上放好立模格子线。
⑷砼搅拌、浇捣、养护、取样做试块。
⑸拆模、粉刷石灰浆隔离层。
⑹下一批预制桩制作（采用重叠法施工，不超过四层）。
1.2.2 制作技术措施⑴钢筋加工制作①钢筋做好原材料化验工作，材料质保书，抽样检验抗拉，焊接抗拉，焊接坑弯，强度试验，并作化学成份分析，验收合格后方可使用。
②钢筋堆放必须平整，按各种规格，品种，等级分批堆放，制作标牌进行标识③钢筋使用前必须除锈，调直。
④主筋距桩顶的距离。
应按设计要求严格控制，桩的主筋不得与钢帽顶面钢板焊接。
⑤桩顶钢板套的焊接应平直、方正，不允许倾斜、串角或翘曲，焊缝必须饱满。
⑥制作配料单，各种弯曲弧度调整值计算清楚。
⑦焊接主筋采用闪光对焊，每200只接头取一组抽样检验，箍筋采用绑扎，桩帽、预埋中采用点焊和电弧焊。
⑥焊工必须持证上岗，焊接牢固，同截面接头不超过50%。
⑵立模①制桩场地平整，排水通畅。
②隔离层用纸筋灰加10% 的水泥混合，以防洒水冲洗掉。
③模板必须密缝、垂直，桩头用角尺兜方，桩尖用专用钢帽套上。
④模板上刷隔离剂油，场地上用水湿润。
⑶钢筋笼安放①钢筋笼堆放平整，不能弯曲和扭曲。
②放入模板时，安放好保护层垫块，两边留足保护层。
砼方桩施工工艺
砼方桩施工工艺————————————————————————————————作者：————————————————————————————————日期：砼方桩施工工艺1.1基本情况：本工程选用04G361《预制钢筋砼方桩》图集中JAZHB-2 50-77C桩，桩顶入承台50mm，预制桩长14米。
边长500mm 500mm，共分2段每段7米进行施工。
压桩时采用静压法施工。
根据本工程的特点，压桩机拟选用型号为“800—900”，单桩极限承载力为4000KN —6000KN，最大压桩力在7500—8000KN的压桩机。
1.2混凝土预制砼方桩的制作及施工1.2.1制作工艺⑴底模制作，将场地平整压实、牢靠，构造必须有足够的强度、刚度及稳定性，宜用水泥地坪，模板的拼接缝处应严密不漏浆。
⑵钢筋下料，切割，焊接制作，桩帽，焊接。
⑶模板制作拼装，立模，模板刷油，在地模上放好立模格子线。
⑷砼搅拌、浇捣、养护、取样做试块。
⑸拆模、粉刷石灰浆隔离层。
⑹下一批预制桩制作（采用重叠法施工，不超过四层）。
1.2.2制作技术措施⑴钢筋加工制作①钢筋做好原材料化验工作，材料质保书，抽样检验抗拉，焊接抗拉，焊接坑弯，强度试验，并作化学成份分析，验收合格后方可使用。
②钢筋堆放必须平整，按各种规格，品种，等级分批堆放，制作标牌进行标识。
③钢筋使用前必须除锈，调直。
④主筋距桩顶的距离。
应按设计要求严格控制，桩的主筋不得与钢帽顶面钢板焊接。
⑤桩顶钢板套的焊接应平直、方正，不允许倾斜、串角或翘曲，焊缝必须饱满。
⑥制作配料单，各种弯曲弧度调整值计算清楚。
⑦焊接主筋采用闪光对焊，每200只接头取一组抽样检验，箍筋采用绑扎，桩帽、预埋中采用点焊和电弧焊。
⑥焊工必须持证上岗，焊接牢固，同截面接头不超过50%。
⑵立模①制桩场地平整，排水通畅。
②隔离层用纸筋灰加10%的水泥混合，以防洒水冲洗掉。
③模板必须密缝、垂直，桩头用角尺兜方，桩尖用专用钢帽套上。
预制钢筋混凝土方桩施工方案
预制钢筋混凝土方桩施工方案一、施工前准备工作预制钢筋混凝土方桩的施工需要进行充分的前期准备，确保工程的顺利进行。
以下是施工前的准备工作：1. 桩基勘察：通过现场勘察和土壤测试，确定桩基的设计和施工参数，以及选择适当的预制方桩型号和长度。
2. 材料准备：购买符合国家标准和设计要求的预制混凝土方桩、钢筋和其他相关配件。
3. 设备准备：准备施工所需的机械设备，如起重机、挖掘机、打桩机等，并确保其良好的工作状态。
4. 施工人员：配备具备相关经验和资格的施工人员，确保他们熟悉施工工艺和安全操作规程。
二、施工工艺及步骤预制钢筋混凝土方桩的施工包括以下几个步骤：1. 桩基标志和布点：根据设计要求，在地面上进行桩基的标志和布点，以确定桩的位置和间距。
2. 地面准备：清理施工区域，确保地面平坦、无障碍物，并进行必要的地面处理，如排水、压实等。
3. 钢筋制作和预埋：根据设计要求，制作预制混凝土方桩所需的钢筋配筋，并按照设计要求将钢筋预埋在预制方桩的模具中。
4. 预制方桩的浇筑：先在模具中倒入预制混凝土，确保混凝土充分振实和密实，然后利用振动器等设备去除空气泡，最后保持桩体表面平整。
5. 方桩的加固与养护：在桩的两侧安装加固材料，如钢筋网或钢板，以增强桩的整体强度。
随后对预制方桩进行养护，保持适宜的温度和湿度，以确保混凝土的充分固化和强度发展。
6. 桩身安装：根据设计要求，使用起重机等设备将预制方桩陆续吊装到桩位上，确保桩的垂直度和位置精准。
7. 桩顶修整：根据需要，使用切割机、打磨机等工具对桩顶进行修整，以达到设计要求的标高和水平度。
8. 桩顶加固：安装桩顶加固件，如钢筋和混凝土梁，以确保桩顶的稳固和承载能力。
三、质量控制和安全措施在预制钢筋混凝土方桩的施工过程中，必须严格遵守相关质量控制和安全措施，确保工程的质量和施工人员的安全。
以下是一些建议的措施：1. 施工前检查：在施工前，对材料、设备和施工部位进行检查，确认其符合设计要求和安全规定。
打入桩(预制方桩、预应力管桩)工艺标准
打入桩（预制方桩、预应力管桩）（一）施工准备1.材料（1）钢筋砼预制方桩、预应力管桩的规格、质量必须符合设计和施工规范的规定，并有出厂合格证明。
（2）接桩用的焊条的牌号、性能必须符合设计要求和有关标准的规定，并应有出厂合格证明。
一般宜用结422焊条。
（3）钢板或角钢的材质、规格因符合设计要求，且应有质保书或检验报告，宜采用低炭钢。
2.作业条件（1）应有工程地质资料、桩基施工平面图、桩基施工组织设计或方案。
（2）桩基的轴线和标高均应测定完毕，并经过检查，办理了复核签证手续。
（3）已排除架空障碍物，在建筑物旧址或杂填土区施工时，应预先进行钎探，在桩位置将探明的旧基础、石块、废铁等障碍物清除和采取其它处理措施。
（4）打桩场地附近的建筑物或构物，如有震动要求和影响使用安全时，打桩前应会同有关单位采取措施予以有效的处理。
（5）场地已碾压平整，其表土承载力满足要求，保证桩基在移动时稳定垂直。
雨季施工，必须采取有效的防水措施。
（6）根据轴线放出桩位线，用短木桩或短钢筋打好定位桩，并用摆灰作出标志，便于施打。
（7）正式施工前必须先打试验桩，其数量不少于2根，以确定桩长和贯入度，并校验打桩设备、施工工艺及技术措施是否符合要求。
（二）操作工艺1.桩夹应平稳地夹设在打桩部位，用钢缆拉牢，打桩机的安装，必须按照有关程序或说明书进行。
3.桩机就位。
打桩机就位时，应对准桩位，垂直稳定，确保在施工中不倾斜、移动。
4.起吊预制桩。
先拴好吊桩的钢丝绳及索具，然后应用索具捆绑住桩上端约50cm处，起动机器起吊预制桩，使桩尖对准桩位中心，缓缓放下插入土中。
插桩必须正直，其垂直度偏差不得超过0.5%，再在桩顶扣好桩帽，即可斜去索具。
桩帽与桩周边应留5-10cm的间隙，锤与桩帽、桩帽与桩顶之间应有相应的弹性衬垫，一般采用麻袋、纸皮或木砧等衬垫材料，锤击压缩后的厚度以120-150mm为宜，在锤击过程中，应经常检查，及时更换。
4.稳桩。
桩尖插入桩位后，先用低锤击一二下，桩入土一定深度后，再使桩垂直稳定。
桩基工程(预制方桩)施工方案

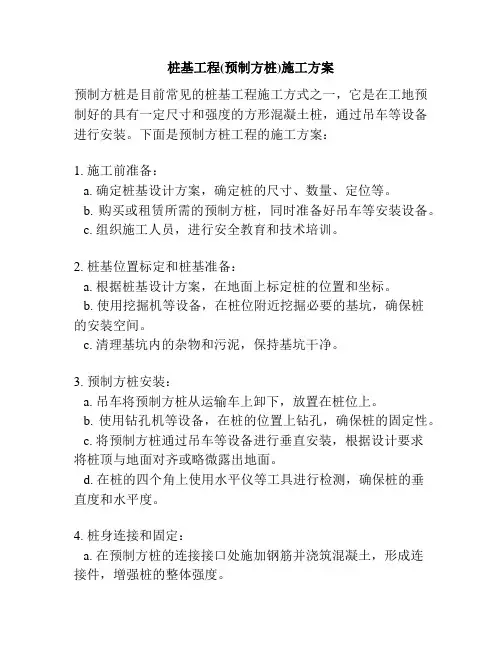

桩基工程(预制方桩)施工方案
预制方桩是目前常见的桩基工程施工方式之一，它是在工地预制好的具有一定尺寸和强度的方形混凝土桩，通过吊车等设备进行安装。
下面是预制方桩工程的施工方案：
1. 施工前准备：
a. 确定桩基设计方案，确定桩的尺寸、数量、定位等。
b. 购买或租赁所需的预制方桩，同时准备好吊车等安装设备。
c. 组织施工人员，进行安全教育和技术培训。
2. 桩基位置标定和桩基准备：
a. 根据桩基设计方案，在地面上标定桩的位置和坐标。
b. 使用挖掘机等设备，在桩位附近挖掘必要的基坑，确保桩
的安装空间。
c. 清理基坑内的杂物和污泥，保持基坑干净。
3. 预制方桩安装：
a. 吊车将预制方桩从运输车上卸下，放置在桩位上。
b. 使用钻孔机等设备，在桩的位置上钻孔，确保桩的固定性。
c. 将预制方桩通过吊车等设备进行垂直安装，根据设计要求
将桩顶与地面对齐或略微露出地面。
d. 在桩的四个角上使用水平仪等工具进行检测，确保桩的垂
直度和水平度。
4. 桩身连接和固定：
a. 在预制方桩的连接接口处施加钢筋并浇筑混凝土，形成连
接件，增强桩的整体强度。
b. 在桩的顶部和连接处施加钢筋网或钢板，形成桩帽或桩梁，增强桩的承载能力。
c. 根据设计要求，使用混凝土进行桩身的灌注，将桩与地基
牢固连接。
5. 完工验收：
a. 检查桩的数量、尺寸和位置是否符合设计要求。
b. 检查桩的垂直度、水平度和连接处的强度是否符合要求。
c. 清理施工现场，清除多余的材料和设备，确保施工环境整洁。
桩基工程 混凝土预制桩施工
桩基工程混凝土预制桩施工一、混凝土预制桩的制作：1预制桩的制作流程现场布置T场地整平与处理T场地地坪作三七灰土或浇筑混凝土一支模一绑扎钢筋骨架、安设吊环T浇筑混凝土T养护至30%强度拆模，再支上层模，涂刷隔离层T重叠生产浇筑第二层桩混凝土T养护至70%强度起吊T达100%强度后运输、堆放T沉桩。
2.预制桩的制作(1)混凝土预制桩可在工厂或施工现场预制，预制场地必须平整、坚实。
工厂预制利用成组拉模生产、且不小于桩截面高度的槽钢安装在一起组成。
现场预制宜采用钢模板，模板应具有足够刚度，并应平整，尺寸应准确。
(2)混凝土预制桩的截面边长不应小于20Omm;预应力混凝土预制实心桩的截面边长不宜小于350mmβ(3)预制桩的混凝土强度等级不宜低于C30;预应力混凝土实心桩的混凝土强度等级不应彳氐于C40;预制桩纵向钢筋的混凝土保护层厚度不宜小于30mm o(4)预制桩的桩身配筋应按吊运、打桩及桩在使用中的受力等条件计算确定。
采用锤击法沉桩时，预制桩的最小配筋率不宜小于0.8%。
静压法沉桩时，最小配筋率不宜小于0.6%,主筋直径不宜小于仞4,打入桩桩顶以下4〜5倍桩身直径长度范围内箍筋应加密，并设置钢筋网片。
(5)长桩可分节制作，预制桩的分节长度应根据施工条件及运输条件确定；每根桩的接头数量不宜超过3个。
(6)预制桩的桩尖可将主筋合拢焊在桩尖辅助钢筋上，对于持力层为密实砂和碎石类土时，宜在桩尖处包以钢桩桩靴，加强桩尖。
(7)钢筋骨架的主筋连接宜采用对焊和电弧焊，当钢筋直径不小于20mm时，宜采用机械接头连接。
主筋接头配置在同一截面内的数量，应符合下列规定：1)当采用对焊或电弧焊时,对于受拉钢筋，不得超过50%;2)相邻两根主筋接头截面的距离应大于35d(主筋直径)，并不应小于500mm;3)必须符合现行行业标准《钢筋焊接及验收规程》JGJ18和《钢筋机械连接通用技术规程》JGJ1o7的规定。
(8)预制桩钢筋骨架的允许偏差应符合表1的规定。
预制桩施工工艺流程
预制桩施工工艺流程
《预制桩施工工艺流程》
预制桩是一种常用于建筑工程中的基础材料，其施工工艺流程包括桩基布置、预制桩的生产制作、桩基施工、桩基检测和验收等环节。
第一步是桩基布置。
在进行预制桩施工前，首先需要进行桩基布置，包括确定桩基的位置、深度和数量等参数，以及进行地质勘察和设计计算。
桩基的布置需要根据工程的实际情况和要求进行合理规划，确保桩基的布置符合设计要求。
第二步是预制桩的生产制作。
预制桩一般是在预制场或者工厂进行生产制作的，生产制作的过程包括搅拌混凝土、浇筑成型、钢筋加工等环节。
生产过程需要严格按照设计要求和施工规范进行，确保预制桩的质量和性能符合要求。
第三步是桩基施工。
桩基的施工包括桩基的安装和打入等工序。
在进行桩基施工时，需要注意施工设备和工艺的选择，确保桩基的安装和打入质量可控，同时要根据实际情况进行施工现场管理和施工监测，确保施工质量和安全。
第四步是桩基检测和验收。
在桩基施工完成后，需要进行桩基的检测和验收工作，包括对桩基的质量、尺寸、位置等进行检测和验收，确保桩基符合设计要求和标准要求，保证桩基的使用安全和可靠性。
预制桩施工工艺流程需要各个环节的紧密配合和严格控制，只有确保每个环节都符合设计要求和标准要求，才能保证预制桩的施工质量和安全性。
某预制钢筋混凝土方桩工程施工组织方案
某预制钢筋混凝土方桩工程施工组织方案预制钢筋混凝土方桩工程是一种常见的地基处理方法，通过预制好的混凝土桩来承担地基承载的作用，具有施工速度快、效果好等优点。
以下是预制钢筋混凝土方桩工程施工组织方案。
一、工程概况本工程位于地，地质条件为软土地基，地下水位较深。
工程总量为X根预制钢筋混凝土方桩，每根桩长Y米。
二、施工方法1.桩体制作：桩体采用预制钢筋混凝土方桩，根据设计要求进行制作，每根桩的尺寸、质量需满足设计要求，并严格按照相关规范进行试块检验和质量控制。
2.桩基施工准备工作：(1)确定桩基位置：根据设计图纸确定桩基的位置和数量，并进行标定。
(2)现场勘测：对桩基位置周围的地下设施进行勘测，确保施工不会影响到周边的地下管线等。
(3)施工准备：要组织好施工人员，准备好所需的设备、材料和工具。
3.施工工艺流程：(1)基坑开挖：根据设计要求，对桩基周围的土壤进行开挖，清理坑底，并进行垫层处理。
(2)桩基定位：在开挖好的基坑内，根据设计要求进行桩基定位，并进行标定。
(3)钢筋网架设：在桩基位置铺设钢筋网，保证桩身的强度和稳定性。
(4)填充混凝土：在钢筋网上采用打桩机进行桩体的浇筑，注意混凝土的配合比、浇筑速度和打桩的垂直度。
(5)等待养护：桩体浇筑完成后，要对其进行养护，保证混凝土的强度和稳定性。
(6)验收与清理：对已完工的桩体进行验收，清理施工现场。
4.施工安全措施：（1）对施工人员进行安全培训，确保他们具备相关施工知识和技能。
（2）施工现场设置警示标语，指示牌等，确保施工区域的安全区域有专人负责。
（3）严格按照相关规范进行施工，保证工程质量和安全性。
三、质量控制措施1.施工前的质量控制：（1）桩基定位的准确定位，确保桩基位置的准确性。
（2）钢筋网架设的准确度，保证桩体的强度和稳定性。
（3）混凝土的浇筑质量，包括混凝土配合比、浇注速度和打桩的垂直度。
2.施工中的质量控制：（1）实施施工质量控制计划，按照图纸和规范的要求进行施工。
钢筋混凝土预制桩打桩施工工艺标准
钢筋混凝土预制桩打桩工艺标准1. 依据标准《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94-942. 范围本工艺标准适用于工业与民用建筑中的打钢筋混凝土预制桩工程。
3. 施工准备2.1材料及主要机具：预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。
焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般宜用E4303牌号。
钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。
主要机具有：柴油打桩机、电焊机、桩帽、运桩小车、索具、钢丝绳、钢垫板或槽钢，以及木折尺等。
2.2作业条件：桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。
桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。
处理完高空和地下的障碍物。
如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理。
根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施打。
场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。
打试验桩。
施工前必须打试验桩，其数量不少于2根。
确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。
要选择和确定打桩机进出路线和打桩顺序，制定施工方案，作好技术交底。
4. 操作工艺3.1工艺流程就位桩机——起吊预制桩——稳桩——打桩——接桩——送桩——中间检查验收——移桩机到下——桩位。
3.2就位桩机打桩机就位时，要对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。
3.3起吊预制桩先拴好吊桩用的钢丝绳和索具，然后用索具捆住桩上端吊环附近处，一般不超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。
3.4稳桩桩尖插人桩位后，先用较小的落距冷锤1-2次，桩人土一定深度，再使桩垂直稳定。
预制钢筋混凝土方桩施工方案
预制钢筋混凝土方桩施工方案预制钢筋混凝土方桩施工方案1. 引言本旨在提供一套详细的预制钢筋混凝土方桩施工方案，以指导工程人员在实际施工过程中进行操作。
本方案包括方桩的设计、材料准备、施工工序、安全措施等内容。
2. 方桩设计2.1 方桩的尺寸和数量方桩的尺寸应根据工程设计要求确定，并在施工前进行详细确认。
同时，方桩的数量应满足工程的承载力和稳定性要求。
2.2 方桩的布置根据土体的情况和工程设计要求，确定方桩的布置方式。
应注意桩与桩之间的间距和桩与边坡之间的距离，以满足工程的要求。
3. 材料准备3.1 钢筋选用符合国家标准的混凝土用钢筋，钢筋的直径和强度等级应符合设计要求。
在使用钢筋之前，应进行检查和验收，确保质量合格。
3.2 混凝土选择符合要求的水泥、砂、骨料等原材料进行混凝土的配制。
按照配合比进行配制，并进行现场试块的制作和试验，确保混凝土的质量符合要求。
4. 施工工序4.1 桩基检查与准备在施工前，对施工现场进行检查和准备，包括地基状况的勘测和基坑的开挖等。
确保施工现场的安全性和稳定性。
4.2 钢筋的预制与安装按照设计要求，对钢筋进行预制和加工。
然后，将钢筋按照设计图纸的要求进行安装，确保钢筋的位置和间距准确无误。
4.3 混凝土的浇筑与养护在钢筋安装完成后，进行混凝土的浇筑。
浇筑时应注意混凝土的均匀性和密实性，以确保混凝土的质量。
浇筑完成后，进行养护工作，保持混凝土的湿润和温度稳定。
4.4 后处理与验收混凝土凝固后，进行方桩的后处理工作，包括拆除模板、修补缺陷等。
然后，进行方桩的验收工作，确保方桩的质量符合设计要求。
5. 安全措施5.1 施工现场安全施工现场应划定安全警戒线，并配备必要的安全防护设施。
施工人员应穿戴符合要求的安全防护用品，严禁在施工区域内漫步或者嬉戏。
5.2 机械设备安全使用机械设备时，应进行必要的安全检查和维护。
操作人员应熟悉设备的使用方法，遵守操作规程，确保设备的安全性和稳定性。
预制桩方桩施工工艺流程
预制桩方桩施工工艺流程预制桩是指在现场外加压力或震动作用下，通过预制桩机或其他设备将钢筋混凝土预制成一定长度和截面形状的桩型材料。
预制桩方桩施工工艺流程包括以下步骤：1. 前期准备工作施工前需要进行现场勘测、测量和地质勘查，确定桩位、桩长和桩径。
同时需要准备施工图纸、安全方案、施工计划等文件，安排好施工队伍和设备。
2. 桩机调试将桩机移至施工现场，进行机身稳定、切割刀的安装和校准、液压系统的调试和检查等工作，保证设备正常运行。
3. 桩孔打设根据设计要求和地质条件，将桩孔打设到设计深度和直径。
在孔底清理泥沙，并进行孔壁的支护，防止塌方和土体松动。
4. 钢筋笼制作根据设计要求，制作钢筋笼。
钢筋笼应符合设计图纸和规范的要求，同时进行质量检查，确保钢筋笼的强度和稳定性。
5. 预制桩挂装将预制桩吊装到桩机上，根据设计要求和现场情况，调整预制桩的垂直度和水平度。
6. 预制桩压入将预制桩压入预先打好的桩孔中，保持预制桩的垂直度和水平度。
在压入过程中，需要进行桩身的检查和记录，确保桩身完好无损。
7. 桩顶加固当预制桩达到设计深度后，进行桩顶加固。
按照设计要求，在桩顶部分注入水泥浆料或其他加固材料，保证桩身的稳定性和承载能力。
8. 后期检查和验收施工完成后，进行桩身的质量检查和验收。
对桩身的长度、截面、垂直度、水平度、强度等进行检查，确保符合设计和规范的要求。
同时进行安全检查和清理工作，保证施工现场的环境整洁和安全。
以上就是预制桩方桩施工工艺流程的步骤和要点，通过科学的施工流程和规范的操作，可以保证预制桩方桩施工的质量和安全。
预制桩施工工艺
砼预制桩的桩尖构造
桩尖对准纵轴线
实心桩的桩尖可将主筋合拢焊在桩尖辅助钢筋上，对于持力层为密实砂和碎石类土时，宜在桩尖处包以钢钣桩靴，加强桩尖。
主筋合扰焊在 桩尖辅助钢筋上
实心桩的桩尖构造
钢板加强桩尖
普通实心桩桩尖 桩尖钢筋构造
PC和PHC管桩的桩尖构造有闭口型或开口型：闭口型分为平底十字型和锥型。
料斗布料入模
表面拍实压光
砼振捣密实
桩的养护
⑷砼应机拌机捣、由桩顶向桩尖连续浇筑捣实，严禁中断，并防止另一端的砂浆积聚过多。养护不少于7天。
2、管桩的生产
2 钢筋骨架入模
3 砼入模
1 钢筋骨架成型
4 封模-张拉
6 常压蒸养
5 高速离心成型
7 放张-脱模
8 高压蒸养釜 高压蒸养
管桩焊接
实心方桩焊接
8、送 桩
采用送桩器将桩顶标高低于地面的桩送入土中时，桩与送桩杆应在同一轴线上。在送桩之前，应预先算好送桩深度，并在送桩杆上作明显标志，用水准仪严格控制桩顶标高的偏差，其误差为±50mm，考虑到挤土效应，标高一般超送3cm。在送桩结束以后，就地用挖机及时取土，回填桩孔至地面以免发生意外事故。沉桩结束，记录压（打）桩原始数据，并保证记录客观、真实、有效。
2、管桩的桩尖构造
敞口型桩尖
2m长敞口型桩尖
5m长敞口型桩尖
平底十字型桩尖
平底十字型桩尖
圆锥闭口桩尖
3 、管桩的新型连体桩尖
打头管桩施工（福建大地管桩公司） 砼锥形连体桩尖
该产品在管桩成型时将桩管与桩尖连为一体，省去了钢桩尖焊接连接工序，是一项值得大力推广的实用技术。
五、预制桩设计的分类
预制钢筋混凝土方桩施工工艺【精版】
预制钢筋混凝土方桩施工工艺【精版】1. 引言预制钢筋混凝土方桩是一种常用的基础工程构件，广泛应用于建筑、桥梁和水利工程等领域。
本文档旨在介绍预制钢筋混凝土方桩的施工工艺，以便工程人员能够正确、高效地进行方桩施工。
2. 施工准备在进行预制钢筋混凝土方桩施工前，需要进行一系列准备工作，包括但不限于以下内容：- 确定方桩的技术参数和设计要求。
- 准备施工所需的材料，包括方桩模板、钢筋、混凝土等。
- 安排人员和机械设备，确保施工的顺利进行。
3. 施工流程3.1 模板安装- 根据方桩的尺寸要求，安装预制钢筋混凝土方桩模板。
确保模板的平整度和稳定性，以防止影响桩体的准确施工。
3.2 钢筋布设- 按照设计要求，在方桩模板中进行钢筋的布设。
根据方桩的受力特点和预期承载能力，合理配置钢筋的数量和布局。
3.3 浇筑混凝土- 在模板中完成钢筋布设后，进行混凝土的浇筑。
确保混凝土均匀填充整个方桩的空间，并采取振捣等措施，以确保混凝土的密实度和质量。
3.4 桩顶处理- 在混凝土刚刚浇筑完成后，对方桩顶进行处理。
可以采用修平、抹灰等方式，使方桩的顶部符合设计要求，并确保桩顶的平整度和牢固度。
3.5 养护- 在方桩施工完成后，进行适当的养护措施。
包括覆盖防潮材料、浇水养护等，以保证方桩正常硬化和达到设计强度要求。
4. 施工安全注意事项在进行预制钢筋混凝土方桩施工时，需要注意以下安全事项：- 施工现场要设置良好的防护措施，确保施工人员的人身安全。
- 严格遵守相关施工规范和操作规程，避免发生安全事故。
- 检查和保养施工机械设备，确保其安全可靠运行。
5. 总结预制钢筋混凝土方桩施工工艺包括模板安装、钢筋布设、混凝土浇筑、桩顶处理和养护等步骤。
施工前需做好准备工作，施工中要注意安全事项，施工后要进行适当的养护措施。
通过正确的施工工艺，可以保证方桩的质量和性能，满足工程设计的要求。
以上为预制钢筋混凝土方桩施工工艺的简要介绍，请工程人员按照实际情况进行具体操作。
桩基工程预制方桩施工方案
桩基工程预制方桩施工方案一、工程概况预制方桩是指在桩场内机械化生产加工的方形混凝土桩，通常用于建筑、桥梁、码头和其他工程的基础支撑。
本工程预制方桩施工包括桩场准备、预制方桩生产、运输、安装、验收等工序。
本方案将结合具体工程情况对这些工序进行详细规划。
二、桩场准备1. 场地选择：选择平整、宽敞的场地作为桩场，场地应远离人口密集区、交通要道等危险区域，以确保施工安全。
2. 场地清理：对选择的场地进行清理，去除杂草、垃圾等障碍物，以便于施工机械的通行和操作。
3. 桩场布置：根据施工图纸和生产计划，在桩场内划定各个生产区域，并设置成品桩的存放区域和运输通道。
4. 桩场设施：为方便生产，桩场内需要配备足够数量的起重机、混凝土搅拌机、钢模具、锅炉、办公设施等设备。
5. 施工人员：要配备足够数量的技术工人和操作人员，确保预制方桩施工的顺利进行。
三、预制方桩生产1. 筹备工作：生产前要准备好所有原材料，包括水泥、砂石、碎石、钢筋等，保证生产期间材料供应的连续性。
2. 模具准备：根据设计要求，制作好预制方桩的钢模具，并进行检查和修整，确保模具的质量和尺寸符合要求。
3. 混凝土配制：按照设计配方，搅拌好混凝土，并进行试块养护，以确保混凝土的质量符合标准。
4. 浇筑生产：在已准备好的模具内，进行混凝土的浇筑生产，以确保每根预制方桩的尺寸和质量符合要求。
5. 养护处理：在混凝土达到设定强度之前，进行养护处理，保证预制方桩的质量。
6. 检测验收：对生产的预制方桩进行检测和验收，确保其达到设计要求，符合强度标准。
四、桩运输1. 运输条件：选择合适的车辆和运输路线，确保预制方桩在运输过程中不变形、不损坏。
2. 包装保护：在运输前对预制方桩进行包装和保护，防止刮擦、挤压等外力造成损坏。
3. 运输监督：在运输过程中，要对预制方桩的数量、尺寸、质量等进行监督，确保运输过程中不出现问题。
五、预制方桩安装1. 基础处理：在预制方桩安装前，对基础进行清理、检查和处理，确保基础表面平整、无杂物、无沉降等情况。
预制钢筋混凝土方桩施工工艺流程
预制钢筋混凝土方桩施工工艺流程预制钢筋混凝土方桩施工工艺流程如下：英文：Design Preparation: Establish the design scheme for the prefabricated reinforced concrete square piles, including pile dimensions, reinforcement arrangement, prefabricated molds, and concrete mix ratio based on project requirements and design specifications.Material Preparation: Procure the required materials such as square pile molds, reinforcement steel, and concrete according to the design scheme. Conduct quality inspection on the materials to ensure they meet the corresponding standards.Equipment Inspection: Inspect the necessary construction equipment, including mixers, mold installation machines, etc., to ensure their normal operation.Mold Installation: Install the prefabricated square pile molds at the construction site, positioning and adjusting them according to the design scheme to ensure that the mold's horizontality and verticality meet the requirements.Reinforcement Fabrication and Assembly: Fabricate and assemble the reinforcement steel bars according to the reinforcement arrangement in the design scheme.Concrete Casting: Mix the concrete according to the mix ratio specified in the design scheme and cast it into the mold. Ensure the concrete is compacted and vibrated to eliminate air bubbles.Curing and Demolding: Cure the prefabricated piles for a specified period to ensure their strength and stability. Demold the piles when the concrete has reached a certain strength.Pile Handling and Storage: Handle the prefabricated piles with care to avoid damage and store them in a suitable location for future use.中文：设计准备：根据工程要求和设计规范，制定预制钢筋混凝土方桩的设计方案，包括方桩的尺寸、钢筋配筋、预制模具和混凝土配合比等。
预制砼方桩振动沉桩工艺流程
预制砼方桩振动沉桩工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!预制砼方桩振动沉桩工艺流程详解预制砼方桩，作为一种常见的基础施工材料，广泛应用于各类建筑工程中。
预制方桩打设施工工艺
预制方桩打设施工工艺1 钢筋混凝土方桩施工工艺钢筋混凝土方桩施工工艺流程图：桩机进场→测设桩位→复核桩位→桩机就位→桩起吊、对位→沉桩→接桩→送桩→锤击打桩至设计高程2 机械选型本工程打桩机采用液压柴油锤击桩机。
图4.2-1 打桩机施工3 测量放线测放的桩位经项目部测量队复测无误后方可进行桩基础施工，并且每天施工前要检查即将施打的桩位坐标是否正确。
4 预制方桩施工流程4.1 打桩深度及平面位置控制桩机打桩前，对平面位置进行复核，利用经纬仪对打桩点进行放线，利用水准仪对打桩过程中打桩定位及垂直度采用经纬仪观测控制——观测桩垂直度采用两台经纬仪成90度夹角双向观测。
4.2 方桩吊装与运输本程钢筋混凝土方桩在预制厂统一预制，当强度达到设计强度等级的70%方可起吊，起吊时应平稳提升，避免摇晃撞击和振动。
当混凝土强度达到设计强度等级的100%后，经检验合格方可允许使用。
方桩运输时采用平板运输车，方桩做到桩的支点与吊点位置一致，保证桩身平稳，无较大振动。
4.3 桩的起吊、对位、送桩1、吊车在起吊预制桩时，采用一点吊。
起吊过程中，略加大角度（减少外伸长度）后，慢慢地拖到桩机边后再开始垂直起钩，平稳地把桩送到压桩机夹桩器中。
2、根据设定的控制桩用直角坐标法对桩位进行二次复核，正确后再开始放下方桩，方桩上桩尖的中心点对准桩位的钢筋点（偏差在10mm以内）开始压桩。
3、当桩尖压入500mm后开始用两台经纬仪成90度位置，调整首桩的垂直度（经纬仪一般在距桩机15m以外处架设），观测时，上端与下端的垂直度偏差应≤0.5%，再开始压桩，边压边观测，如果超差，及时调整，但需保证桩身不裂，必要时拔出重插，不允许采用强扳的方法进行快速纠偏，而将桩身拉裂、折断。
4.4 接桩相邻桩同一平面接头错开50%，且接头位置错开≮1米。
电焊接桩焊接工艺要求：上下端板应除污、除锈，坡口处呈现金属光泽，方可施焊；拼接处坡口槽的电焊应分3层以上对称进行环缝焊接，确保根部焊透、每层焊接厚度均匀，将端板周围的焊缝接口焊满（电焊厚度宜高出坡口1mm），外观质量等级达到《钢结构工程施工及验收规范》中二级焊缝的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预制砼方桩施工工艺 The pony was revised in January 2021预制砼方桩施工工艺基本情况：本工程选用04G361《预制钢筋砼方桩》图集中JAZHB-2 50-77C桩，桩顶入承台50mm，预制桩长14米。
边长500mm 500mm，共分2段每段7米进行施工。
压桩时采用静压法施工。
根据本工程的特点，压桩机拟选用型号为“800—900”，单桩极限承载力为4000KN—6000KN，最大压桩力在7500—8000KN的压桩机。
混凝土预制砼方桩的制作及施工1.2.1制作工艺⑴底模制作，将场地平整压实、牢靠，构造必须有足够的强度、刚度及稳定性，宜用水泥地坪，模板的拼接缝处应严密不漏浆。
⑵钢筋下料，切割，焊接制作，桩帽，焊接。
⑶模板制作拼装，立模，模板刷油，在地模上放好立模格子线。
⑷砼搅拌、浇捣、养护、取样做试块。
⑸拆模、粉刷石灰浆隔离层。
⑹下一批预制桩制作（采用重叠法施工，不超过四层）。
1.2.2制作技术措施⑴钢筋加工制作①钢筋做好原材料化验工作，材料质保书，抽样检验抗拉，焊接抗拉，焊接坑弯，强度试验，并作化学成份分析，验收合格后方可使用。
②钢筋堆放必须平整，按各种规格，品种，等级分批堆放，制作标牌进行标识。
③钢筋使用前必须除锈，调直。
④主筋距桩顶的距离。
应按设计要求严格控制，桩的主筋不得与钢帽顶面钢板焊接。
⑤桩顶钢板套的焊接应平直、方正，不允许倾斜、串角或翘曲，焊缝必须饱满。
⑥制作配料单，各种弯曲弧度调整值计算清楚。
⑦焊接主筋采用闪光对焊，每200只接头取一组抽样检验，箍筋采用绑扎，桩帽、预埋中采用点焊和电弧焊。
⑥焊工必须持证上岗，焊接牢固，同截面接头不超过50%。
⑵立模①制桩场地平整，排水通畅。
②隔离层用纸筋灰加10%的水泥混合，以防洒水冲洗掉。
③模板必须密缝、垂直，桩头用角尺兜方，桩尖用专用钢帽套上。
④模板上刷隔离剂油，场地上用水湿润。
⑶钢筋笼安放①钢筋笼堆放平整，不能弯曲和扭曲。
②放入模板时，安放好保护层垫块，两边留足保护层。
③钢筋制作尺寸标准，不抵触模板，防止露筋。
⑷砼搅拌①原材料清洁，质地坚硬，砂适宜用中粗砂。
、②把水泥、砂石送实验室复试合格后方可使用。
③根据设计砼标号和砼坍落度由试验室作出设计配合比。
⑸砼浇筑①桩顶钢帽和桩主筋不能连接在一起，预留10cm，防止打桩时冲击直接传到主筋上，造成断桩。
②每节桩必须从桩头到桩尖一次浇筑完，不准中断而留有施工缝。
③插入式振捣机必须斜插入桩身，不能碰撞钢筋，快插慢拨。
④防蜂窝现象：有良好和易性、流动性、保水性，振捣密实，不能漏振。
⑤防止桩身变形：模板形状尺寸规格，支撑牢固、支垫平实。
⑥防砼裂缝：严格控制水灰比和水泥用量，选择级配良好的石子，减小孔隙率，振捣必须密实以减少砼收缩，浇筑前，底面及侧面用水湿润，砼收水前用铁板压实，浇捣后及时养护。
预制钢筋砼方桩的外观质量验收标准表面平整、密实、掉角深度不应超过10mm，局部蜂窝和掉角的缺损面积不超过全部桩表面积的%，并不的过分集中。
1.2.3桩的吊运⑴当预制钢筋砼方桩的砼强度达到设计强度的70%方可起吊，达到100%是才能运输。
⑵在方桩吊运过程中，横向裂缝长度不得超过侧面边长的1/21.2.4预制钢筋砼方桩的外观质量要求⑴表面平整、密实、掉角深度不应超过10mm，局部蜂窝和掉角的缺损面积不超过全部桩表面积的%，并不得过分集中。
⑵砼土的收缩裂缝，深度不得大于20mm，宽度不得大于0.15mm，横向裂缝长度不得超过边长的1/2。
⑶桩顶与桩尖处不得有蜂窝、麻面、裂缝或掉角。
1.2.5沉桩前准备及周围环境保护措施⑴根据设计图纸、工程地质、水文地质条件、地形地貌，确定施工方法，需用机具，沉桩顺序、进度，施工平面布置，预制桩的运输和堆放。
⑵清除现场妨碍施工的高空和地下障碍物，如地下管线、旧有基础、地上电杆、电线、树木等。
⑶了解周围道路、地下管线的位置和埋深，邻近建筑物的距离，基础形式，基础深度，结构形式。
⑷每天由专业测量单位对测量点测量其水平位移和隆起，发现数值超标及时报警，停止施工，做到信息化施工。
⑸对砼体积较大，桩位密集，采取植桩法施工，即预先对桩位钻孔取土一定深度，减少土的挤压。
1.2.6静压沉桩⑴静压沉桩时，压桩力应根据工程现场地质条件，分析静力触探比贯入阻力平均值和标准贯入实验N值评估沉桩的可能性。
⑵根据地质条件，单桩竖向极限承载力以及布桩密集程度等因素，压桩机应安规定总重配制压重。
压桩机的重量（不含静压桩机大履和小履的重量）不宜小于单桩极限承载力的倍。
应避免配重不足而产生桩架被抬起的现象。
⑶应选择夹持摩擦力大而夹持力小的静压桩夹具，油压表必须经过法定检测单位标定，机械性能应保证正常的运转。
⑷施工场地地基承载力应满足不同静压桩设备正常运转的需要。
⑸静压桩沉桩控制应按标高、压桩力和稳压下沉量相结合的原则，并根据地质条件和设计要求综合确定。
⑹静压桩桩端进入持力层，达到综合确定的压桩力要求但未至设计标高时，宜保持稳压1—2分钟，稳压下沉量可根据地区经验确定。
⑺静压沉桩施工过程中不得任意调整和校正桩的垂直度，避免对桩身产生较大的次生弯矩，桩穿越硬土层或进入持力层时的过程中除机械故障外，不是停止沉桩施工。
1.2.7为减少沉桩挤土效应和对邻近建筑物、地下管线等的影响可综合考虑采取下列措施：⑴合理安排沉桩流水顺序，一般宜先中央后四周，由里及外，如有保护对象，宜背离保护对象由近向远沉桩。
⑵设置地面防振（挤）沟，沟宽0.5m—0.8m，深度按土质情况以边坡能自立为准。
⑶设置的遮断减振壁。
⑷沉桩过程应加强对保护对象的检测，根据检测资料与保护对象的实际状态减缓沉桩速率。
1.2.7.1沉桩后桩位置的允许偏差应符合下表的规定1.2.7.2打桩工艺⑴定位放线①根据建设单位提供的控制总平面图，测放拟建房屋控制轴线，复核验收后设立控制点，并在施工区域外设立保护控制点。
②将建设单位提供的水准标高引测到施工现场在固定建筑场上设立水准控制点。
③将桩位图逐根编号，测放桩位，经建筑、监理单位复核后验收。
⑵桩的起吊与就位①桩吊装用预埋吊孔，预制砼达到设计强度70%后方可起吊，堆放起吊要求平稳，当桩身砼达到100%设计强度后方可吊运到桩机边打桩，采用两点吊。
⑶竖桩与插桩①竖桩由吊车配合桩机进行抬吊，待桩身离地面作空中转体达到垂直，并由桩机将桩移到位，桩身竖直后即可插桩，精度要求水平偏差小于2cm。
⑷垂直度控制①桩身的垂直度由两台在场地上互成90度角的经纬仪交会控制，并指挥桩架处于垂直位置，精度值小于桩长约%，再启动柴油锤开始打桩，并在沉桩过程中随时观察，指挥桩机保持精度。
⑸打桩①打桩在砼龄期达到28天，桩身砼强度达到100%设计值后实施。
打桩应重轻击，锤击行程控制在2m左右，以保护桩头。
⑹接桩接桩应在穿过硬土层后进行，接桩时上下桩的中心偏差不得大于5mm，节点弯曲矢高不得大于桩长的1‰，且不大于20mm。
焊接法①焊接接桩时，上下节桩桩顶平整度必须小于2mm，纵轴线必须重合一致，连接件应满足04G361《预制钢筋砼方桩》图集要求。
②上下两节桩之间的间隙应采用厚薄适当、加工成契型的铁片填实焊牢。
③焊接时，应将四角点焊牢固，然后对称同时焊接以减少焊接变形，第一层焊应采用细焊条（3.2mm）打底，确保根部焊透；第二层焊方可用粗焊条，焊缝必须每层检查，不应有夹渣、气孔等缺陷，焊缝要求连续饱满，焊缝厚度必须满足设计要求。
④桩接头焊接完毕后，焊缝应在自然条件下冷确5分钟以上方可继续沉桩。
⑤接桩焊接质量符合GB50205—2001中对三级焊缝的要求，并按隐蔽工程验收方可进入下一道工序施工。
⑥接桩拼缝允许偏差应符合下表规定：接桩拼缝允许偏差表⑺送桩①当上节桩离地表~0.6m时，加接桩器根据设计要求进行双控，即控制最后10击贯入度和标高控制。
⑻打桩记录①自打桩起，专人记录每米击数、锤落距、最后贯入度、桩顶标高等，每根桩打桩前在桩身上用粉笔每米划分清楚⑼打桩施工质量措施①防止桩身断裂：施工前清除地下障碍物；在沉桩初期，发现桩不垂直时应拨起，不能用桩机校正，拨起后用粗砂填满后重新施工；桩的堆放、起吊、动力过程按操作规程进行；桩身砼强度达到10%设计强度方可打桩；选择适合的桩帽。
②防止桩顶碎裂：桩制作时，振捣密实，主筋不能超过第一层网片；检查桩帽与桩锤接触面的垫木平整；沉桩时桩要垂直，桩顶另加草帘等缓冲垫；打桩时桩中心线与锤中心应在同一轴线上，防止偏心。
③施工中送桩打不到设计标高应请示设计单位用最后贯入度控制。
④合理安排打桩顺序以防止桩身位移。
⑤桩连接部位的杂质、油污必须清理干净，两节桩在同一轴线上焊接牢固。
⑥插桩时，尽量避免桩身旋转使桩与轴线成菱形状。
1.2.7.3安全技术⑴强化安全教育培训、安全交底、安全检查和持证上岗。
⑵按三相五线制架设电线，做到二级配电、三级保护、一机一闸一保险，配电箱有接地装置。
⑶严格执行施工现场十大安全纪律。
⑷建立安全生产管理网络。
⑸订立各级安全岗位责任制，层层落实，责任到人，项目经理为安全第一责任人。
⑹针对本工艺，提出针对性安全措施。
①重点抓好地下管线的安全防护工作。
②施工场地平整，铺设20cm厚道碴垫平且压实。
③吊车桅杆下严禁站人。
④桩的起吊、就位、插桩有专人指挥，统一信号，哨音清脆有力。
⑤雪雨大风停止施工。
⑥桩架临近高压线，需根据其电压高低及距离远近采取相应措施。
