电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品,是电缆的维护壳,防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成,桥架主要类型可以分为梯式桥架、无孔托盘式桥架(槽式桥架)、有孔托盘式桥架(托盘式电缆桥架)等。

桥架既可独立架设安装,全部零件均需进行镀锌处理,可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设,适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装,也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点:梯级式汇线桥架具有良好的通风性能,不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成,适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比,具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4,施工中无需动火,单根桥架长度可达8米,甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话,那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板,网等材料构成一个封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施,就可以达到防火的需求了。

电缆桥架规格型号大全

电缆桥架规格型号大全

电缆桥架规格型号大全
一、电缆桥架是什么?
电缆桥架是一种用来保护电缆电线的建筑材料,现在已经被广泛使用,在酒店、商场、地下停车场等地方都可以看到电缆桥架的身影。

二、电缆桥架型号
电缆桥架有梯式、托盘式、槽式三种,每一种适合的安装环境不同,各种电缆桥架材质也不尽相同,请看下面:
●梯式电缆桥架适用于10KV一下的电缆,可供电力、冶金、石化、
纺织、机电等工矿企业和大厦等室内、外电缆架空敷设或电缆沟、隧道内使用。

●托盘式电缆桥架适用于安装在车间内或其他公共场合,外形较美
观,分无空托盘和有孔托盘两种形式。

槽式电缆桥架采用镀锌钢板或冷轧钢板冲压折边成形,配用盖板后可组成全封闭型桥架,可防尘、防火、防烟气污染及机械损伤,对电信计算机及控制用电线电缆有抗干扰功能。

三、电缆桥架规格
桥架的规格选择是跟需要放置多重的电缆挂钩的,下面为大家举例一
下比较常用的规格参考:。

电缆桥架的规格和型号大全

电缆桥架的规格和型号大全

电缆桥架的规格和型号大全在各种工程上,电缆桥架是被经常使用的。

生活中的我们并不是了解它,我们也不会去注视这些电缆桥架,但是它却给我们的生活带来了很多方便,是必须的一种设备。

以下就让小编对电缆桥架及电缆桥架规格型号、电缆桥架的用途做出详细的介绍吧。

电缆桥架的规格选择:1、为防止缆桥架的规格尺寸偏大或偏紧,《民用建筑电气设计规范》(JGJ16-2008)中规定:“电缆总截面积与托盘内横断面积的比值,电力电缆不应大于40%;控制电缆不应大于50%。

”2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

4、要求桥架防火的区段,必须采用钢制或不燃、阻燃材料。

5、电缆桥架常见规格槽式(全封闭)电缆桥架规格有:250×250150×250150×300100×250150×200。

6、梯级式电缆桥架常见规格有:100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。

电缆桥架型号:无孔电缆桥架(槽式桥架):槽式桥架是一种全封闭电缆桥架。

最适合敷设计算机电缆、通信电缆、热电偶电缆和其他高灵敏度系统的控制电缆。

它可以控制电缆的屏蔽干扰和重腐蚀环境下电缆的保护。

梯形电缆桥:梯形电缆桥简称“梯形电缆桥”。

它有一个独特的形状,像一个梯子,中间焊接了一个钢筋和支持,使它重量轻,成本低,非常强大的承载力和良好的透气性。

一般情况下,将敷设直径相对较大的电缆以及高功率和低功率电缆。

带孔托盘式电缆桥架:托盘式电缆桥架是半密封的,非常类似于槽型桥架。

具有重量轻、载荷大、外观美观、结构简单、安装方便等优点。

桥架通用规格

桥架通用规格

桥架通用规格
桥架的通用规格主要包括以下几个方面:
长度:电缆桥架直通长度一般为2米,称为普通桥架,但也有3米、4米和6米,甚至更长的8米、9米等规格。

大于2米的桥架通常被称为大跨距桥架,其配套支架数量要比普通桥架多。

而电缆桥架弯通、三通、四通的长度一般不固定,具体会根据项目的要求来确定。

宽度:电缆桥架的常见宽度有100mm、200mm、300mm、400mm、500mm、600mm、800mm、1000mm等。

其中,宽度100mm的桥架适用于敷设单层细小电缆,例如电信室的光缆等;宽度200mm的桥架则适用于电缆规模较小的场所,例如住宅房屋内或办公区域内等。

高度:电缆桥架的常见高度有50mm、100mm、150mm、200mm等。

请注意,不同高度桥架对应的安全载荷也不相同,高度越高,能承受的载荷越大,能敷设的电缆直径越大数量越多。

厚度:不同材质的电缆桥架常见厚度也有所不同。

例如,钢制电缆桥架的常见厚度有1.0mm、1.2mm、1.5mm、2.0mm、2.2mm、2.5mm 等;而玻璃钢电缆桥架的常见厚度则有 3.0mm、3.5mm、4.0mm、4.5mm、5.0mm等。

此外,桥架规格型号代号通常由桥架材质代号、桥架代号QJ、桥架特征代号、桥架品种代号、桥架的宽度和高度以及桥架的表面防护类型代号等组成。

例如,“GQJ-P-01A-200x100 J”表示的是钢制托盘式直线段电缆桥架,宽度为200mm,高度为100mm,防护类型为普通。

电缆桥架规格型号表

电缆桥架规格型号表

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构,由支架、托臂和安装附件等组成。

同时电缆桥架规格型号也跟结构的不一样也会有很多种,其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点,下面就大家比较关心的电缆桥架型号做分享:一,电缆桥架常见规格型号——槽式(全封闭式)电缆桥架常见规格有:250mm×250mm150mm×250mm150mm×300mm100mm×250mm150mm×200mm二,梯级式电缆桥架常见规格有:100mm×200mm150mm×200mm100mm×600mm150mm×600mm100mm×800mm150mm×800mm100mm×500mm150mm×500mm100mm×300mm150mm×300mm100mm×400mm150mm×400mm三,电缆桥架规格表示方法:XQJ---形式--类别--规格XQJ表示汇线桥架系列,形式表示结构形式(用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示)规格表示规格或规格序号(用阿拉伯数字表示)。

武汉禾业电气有限公司,专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品,公司拥有近1万平方米的生产厂房,同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商,竭诚欢迎各界人士莅临指导,携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

常规桥架规格及价格表

常规桥架规格及价格表

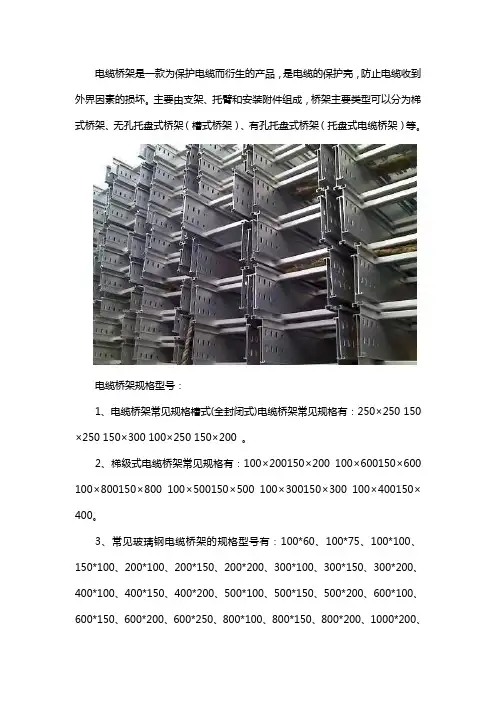

电缆桥架是一款为保护电缆而衍生的产品,是电缆的保护壳,防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成,桥架主要类型可以分为梯式桥架、无孔托盘式桥架(槽式桥架)、有孔托盘式桥架(托盘式电缆桥架)等。

电缆桥架规格型号:
1、电缆桥架常见规格槽式(全封闭式)电缆桥架常见规格有:250×250 150×250 150×300 100×250 150×200 。

2、梯级式电缆桥架常见规格有:100×200150×200 100×600150×600 100×800150×800 100×500150×500 100×300150×300 100×400150×400。

3、常见玻璃钢电缆桥架的规格型号有:100*60、100*75、100*100、150*100、200*100、200*150、200*200、300*100、300*150、300*200、400*100、400*150、400*200、500*100、500*150、500*200、600*100、600*150、600*200、600*250、800*100、800*150、800*200、1000*200、
250*150等。

目前电缆桥架的市场价格大概在15元-180元左右一米,规格不同,型号不同,厂家不同,产品的价格大不相同,这个没有统一的标准。

以下是桥架最新价格供参考:
河南宝恒电气设备有限公司具备产品开发、设计、制造、施工、调试一条龙服务,生产各种电缆桥架,母线槽。

产品具有性能好、安装方便、质量优、价格低等特点。

电缆桥架常用规格

电缆桥架常用规格

电缆桥架常用规格
桥架的规格的选用是指桥架宽度和高度的选择,它取决于桥架内电缆的直径,电缆的敷设层数,电缆填充
率,桥架安装场所的空间等因素,同时,还要考虑到实际使用的发展余地。

电缆电压电缆层数桥架用途3 弱电电缆380V以下2 380V 照明及低压动力电缆1
以上3KV 高压电
缆.
填充率桥架内电缆
.表面防腐处理有电镀锌,热浸锌,喷塑、镀锌镍合金对于设于竖井等干燥场和电镀锌钢板喷塑料等几种,所的桥架一般选择电镀锌或喷塑,当桥架安装在屋
面,地下室、泵站等环境较差时,一般选用镀锌钢板喷塑,当装于室外时,一般选用热浸锌或电镀锌镍合金。

(范文素材和资料部分来自网络,供参考。

可复制、编制,期待你的好评与关注)。

电缆桥架的规格和型号介绍

电缆桥架的规格和型号介绍

电缆桥架的规格和型号介绍电缆桥架分为槽式、托盘来式和梯架式、网格式等结构,由支架、托臂和设备附件等组成。

建筑物内桥架可以独立架起,也可以附设在各种建(构)筑物和管廊自支架上,应体现结构简,造型美、配备灵活和维修简单等特征,全部零件均需进行镀锌处理。

设备在建筑物外露天的桥架,如果是在邻近海边或归于腐蚀区,则质料有必要具有防腐、耐潮气、附着力好,耐冲击强度高的物性特征。

梯级式电缆桥架:根据国内外相关资料,对梯形电缆桥架进行了改进和设计。

它具有重量轻、本钱低、外型别具、设备便利、散热、透气好等长处。

一般适用于较大直径电缆的敷设,也适用于高低压电力电缆的敷设。

托盘式电缆桥架:托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。

它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。

它不仅适用于电力电缆设备,也适用于控制电缆的敷设。

槽式电缆桥架:槽式桥架是一种全封闭的索桥。

适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。

它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用。

阶梯电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点分别是:梯级式桥架具有良好的通风功能,无灰尘和干扰。

槽式、托盘式汇线桥架具有防尘、防搅扰功能。

电缆桥架常用规格参考:运用环境不同,需求挑选的桥架规范、类型都不同,这也就涉及到电线桥架的选购问题。

一般,挑选和购买桥架,只需求注意以下4个关键。

1、挑选适宜的结构类型桥架的类型首要和结构有关,不同结构的桥架运用在不同的环境中。

因而,首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。

2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型,不同资料做成的桥架在功用上各有千秋。

比方玻璃钢桥架分量轻;铝合金桥架分量也轻,但价格较贵。

3、依据防火等级挑选桥架假如是对防火有较高要求的环境,不适宜运用铝合金桥架,而应该挑选阻燃型桥架,这样能够确保桥架的寿数更长。

4、挑选桥架尺度桥架不能偏大或偏小,一定要挑选适宜的尺度。

电缆桥架常用规格

电缆桥架常用规格

电缆桥架常用规格
电缆桥架是一种用于电气线缆敷设的支撑装置,常用于建筑、机房、工厂等地方。

以下是电缆桥架常用规格的解释:
1. 长度规格:电缆桥架的长度规格通常为3米、4米、6米等,根据使用场所和需求选择合适的长度。

2. 宽度规格:通常有100mm、150mm、200mm、300mm等规格可供选择。

宽度的选择应根据需要敷设的电缆数量及电缆的直径来确定。

3. 高度规格:电缆桥架的高度规格通常为50mm、75mm、100mm、150mm 等。

高度的选择应根据需要敷设的电缆数量及电缆的直径来确定。

4. 材质规格:电缆桥架的材质通常有金属、塑料、复合材料等。

根据使用场所和需求选择合适的材质。

5. 承载能力:电缆桥架的承载能力通常为5kg/m、10kg/m、15kg/m、20kg/m 等。

承载能力的选择应根据需要敷设的电缆数量及电缆的重量来确定。

6. 防火等级:电缆桥架的防火等级通常为A级、B级、C级等。

选择时应根据使用场所和需求来确定。

以上是电缆桥架常用规格的一些解释,根据实际需求选择合适的规格非常重要,可以保证电缆敷设的质量和安全性。

电缆桥架型号和常用规格

电缆桥架型号和常用规格

电缆桥架型号和常用规格电缆桥架型号和规格内容来源于《T/CECS 31-2017钢制电缆桥架工程技术规程》第3.4篇型号和规格3.4电缆桥架型号和规格3.4.1、电缆桥架型号应包括下列内容:1、名称:可用大写汉语拼音第一个字母表示;2、结构形式:无孔托盘(P1)、有孔托盘(P2)、梯架(T);3、规格:托盘、梯架的直线段和弯通依次标明宽度、高度;附件和支吊架标明一个或几个主要技术特性的尺寸;4、防腐层类别:分彩钢复合涂层(CQ)、耐腐VCI双金属复合涂层(Vs)、热浸镀锌(R)、电镀锌(D)、粉末喷涂(P)、其他(T),同一防腐层类别如根据不同的环境条件需要细分时,应注明细分代号;5、材质:不锈钢(S)。

3.4.2、托盘、梯架常用规格系列尺寸宜符合表3.4.2-1的规定,宽度600mm及以上规格不适用于平板型托盘。

网格式金属电缆托盘直线段的常用规格宜符合表3.4.2-2规定。

3.4.3托盘、梯架的直线段单件标准长度宜为2000mm;网格式金属电缆托盘直线段长度宜为3000mm。

3.4.4、弯通的内角不应为直角,工程常用的弯通宽度与其弯曲半径配合尺寸应符合表3.4.4的规定。

3.4.5有孔托盘底部通风孔面积应在托盘底部总面积的30%~40%范围内。

3.4.6梯架直线段横档或模压增强底托盘直线段底部加强筋应均匀布置,梯架横档的中心间距不应大于300mm,载荷等级B级及以上的模压增强底托盘底部加强筋中心间距不应大于250mm;弯通的横档或加强筋间中心距取其1/2长度处。

3.4.7梯架横档宽度不应小于20mm,横档高度不应小于20mm。

3.4.8支、吊架或立柱上固定托臂的开孔位置或焊接位置.应满足托盘、梯架多层设置时层间中心距为200mm、250mm、300mm、350mm的要求。

3.4.9各种附件、支吊架的规格尺寸应在满足相应载荷的条件下,配合托盘、梯子确定。

电缆桥架常见规格

电缆桥架常见规格

电缆桥架是用于保护电缆用的,一般电缆桥架常见规格有:
Current specifications of channel-style cable tray(fully closed-end): 250×250 150×250 150×300 100×250 150×200
梯级式电缆桥架常见规格有:
100×200150×200100×600150×600
100×800150×800100×500150×500
100×300150×300100×400150×400
电缆桥架规格表示方法:
XQJ、形式、类别、规格,其中XQJ表示汇线桥架系列,形式表示结构形式(用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式),类别表示类别种类序号(用阿拉伯数字加英语字母表示),规格表示规格或规格序号(用阿拉伯数字表示)
武汉禾业电气有限公司,专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品,更多资讯请点击官网查看,欢迎直接来电咨询。

桥架常用规格

桥架常用规格

桥架常用规格
不少顾客顾客在选购桥架的时分,不知道怎么选择桥架的标准与厚度,桥架的厚度与标准主要看置放电缆的分量和数量,下面为咱们供给一些市面上电缆桥架常用的标准类型作为参阅:
电缆桥架类型首要分为:槽式、梯式、托盘式
•槽式电缆桥架:槽式电缆桥架是一种全封闭的桥架,外形像一个盒子,用于敷设电缆。

•梯形电缆桥架:外形像梯子,中间焊接横杆加强支撑,
重量轻,成本低,承载能力极强,透气性好。

•托盘式电缆桥架:托盘式电缆桥架是一种半密封的桥
架,与槽式电缆桥架的姿态非常相似。

底部打孔,便于
散热。

桥架的厚度有两种标准:国家标准和非国家标准(以下称为国标与非国标)
•国标是指使用的桥梁标准必须满足国家拟定的厚度标准的硬性要求,满足国标厚度的桥梁的稳定性和安全性将
得到保障。

•非国标属于专业标准,假设桥架承载的电缆重量不是很重,选择非国标会更实惠。

•国标和非国标的安全性差别不大。

桥梁的厚度主要是根据需要承受的重量来认定的。

除非施工方对桥梁厚度有
硬性标准,需要按照规定厚度购买。

标准适用于:槽式桥架(C)、梯式桥架(T)、托盘式桥架(P)(特别标准可联络定制)
厚度:0.8mm、1.0mm、1.2mm(非标)/1.5mm、1.8mm、
2.0mm、2.5mm、
3.0mm(国标)
以上是桥梁常用规格的介绍。

可以参考表格选择适合自己的规格。

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法电缆桥架常见规格槽式(全封闭式)电缆桥架常见规格有:Current specifications of channel-style cable tray(fully closed-end):250×250 150 ×250 150 ×300 100 ×250 150 ×200 梯级式电缆桥架常见规格有:100×200 150×200 100×600 150×600100×800 150×800 100×500 150×500100×300 150×300 100×400 150×400 电缆桥架规格表示方法 :XQJ--- 形式--类别--规格XQJ 表示汇线桥架系列形式表示结构形式(用中文第一个汉语拼音的大写字母T 为梯级式、 P 为托盘式 C 为槽式、 ZH 为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示) 规格表示规格或规格序号(用阿拉伯数字表示)电缆桥架尺寸选择与计算 : 电缆桥架的载荷 G 总的计算 G 总 =n1q1+n2+q2+n3q3+ 式中: q1 、 q2 、 q3 为各电缆每单位长的重量( kg/m )n1 、n2、n3 为相应的电缆根数 G 应小于电缆桥架的允许载荷 (参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

电缆桥架宽 d 度的计算: 1 、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+式中: d1 、 d2 、 d3 ...................... 为各电缆直径;n1 、n2 、n3 ..................... 为相应电缆直径的根数;k1、k2、k3 为电缆间距( K 值最小不应小于 d/4 )控制电缆桥架的宽度 b 的计算:(一般电缆桥架的填充率取 40% 左右) 电缆的总载面积: S0=n1π(d1/2)2+n2 π(d2/2)2+...需要的托架横载面积: S=S0/40% S=S/h = S0/40%h式中: h 为电缆桥架净高。

电缆桥架常见规格

电缆桥架常见规格

电缆桥架常见规格有:Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有:100×200 150×200 100×600 150×600100×800 150×800 100×500 150×500100×300 150×300 100×400 150×400电缆桥架规格表示方法:XQJ---形式--类别--规格XQJ表示汇线桥架系列形式表示结构形式(用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示)规格表示规格或规格序号(用阿拉伯数字表示)电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中:q1、q2、q3......为各电缆每单位长的重量(kg/m)n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

电缆桥架宽d度的计算:1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;k1、k2、k3......为电缆间距(K值最小不应小于d/4)控制电缆桥架的宽度b的计算:(一般电缆桥架的填充率取40%左右)电缆的总载面积:S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积:S=S0/40% S=S/h=S0/40%h式中:h为电缆桥架净高。

常用电线桥架规格尺寸表及选用方法

常用电线桥架规格尺寸表及选用方法

常用电线桥架规格尺寸表及选用方法电缆桥架是桥架的一种。

桥梁是一个连续的刚性结构系统,由托盘、梯子的直段、弯头、附件、支架和吊架组成,用于支撑电缆。

桥梁可以包含的结构类型有以下几种:穿孔托盘:由穿孔底板和侧边组成的槽形部分,或由整块钢板冲压弯曲后制成的部分。

无孔托盘:是由底板和侧边组成或由整块钢板弯曲而成的槽形部件。

梯架:是由边和若干横档组成的梯形部分。

组装式托盘:是用螺栓或塞子连接成托盘的零件,带有适合在施工现场任意组合的穿孔零件。

电缆桥架类型首要分为:槽式、梯式、托盘式槽式电缆桥架:槽式电缆桥架是一种全封闭的桥架,外形像一个盒子,用于敷设电缆。

梯式电缆桥架:外形酷似梯子,中心焊接横杆加固支撑,重量轻,成本低,承载能力极强,透气性好。

托盘式电缆桥架:托盘式电缆桥架是一种半密封的桥架,与槽式电缆桥架的姿态非常相似。

底部打孔,便于散热。

常用电缆桥架规格尺寸表电缆桥架规格型号选用方法1.确定桥的宽度,层数,支撑点的类型和间距,以及电缆在桥的每一层上的分布。

2.计算每层电缆的均布荷载(kn/m2),初步确定桥架的型号、规格。

3.根据最大缆索总均布载荷值校核桥梁强度。

检查公式如下:q使用=q1 q2 式中:q1--电缆的均布荷载(各层的均布荷载中取最大值)(kn/m2),均布荷载是托盘、梯架或电缆槽的荷载。

q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kn/m2),q2值的计算,人的重量一般按p=90kg计。

4,按最大弯距相等的条件折算:令pι/4=q2ι2/8则q2=2p/ι ∵p=90kg ∴q2=180/ι 式中:p--1人的荷载(kg) ι--1个支撑点间距(若支点间距不等时取最大值)(m) q2--1人的等效均布荷载(kg/m) 根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。

5,挠度:挠度值如何取定,目前尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此,计算时只要充分利用钢材的最大允许应力,并保证有足够的安全系数,一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
