管子尺寸换算

标准号的话标注时注明公称直径+NB就行了例如DN100A就表示4NB即114.3mm

1、公称直径就是公称口径或叫公称通径或叫公称尺寸，哪里来的区别啊？

2、直径与口径在管道工程上也没有区别的呀。

3、公称直径就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。为了使管子、管件连接尺寸统一，每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

3、符号是DN，单位是毫米，但省略不写。也可用英制in表示。

4、通常公称直径是对有缝钢管、铸铁管、混凝土管等管子的标称，无缝钢管不用此表示法（用外径*壁厚）不过就算你用了，大家也能看明白，个人觉得无所谓。管路附件也用公称直径表示，意义同有缝管。

5、钢管安装时无需换算，因为在同一标准里同一公称直径同一压力等级的连接尺寸相同，并且同一材料的外径也相同，实行公称直径的目的就是为了方便连接性，要换算的话岂不是白实行了吗。

6、强调：

公称直径即不是管的外径，也不是管的内径，还不是内外径的平均值(设备的公称直径是指外径)

。举实际列子：DN20的焊管外径26.75壁厚2.75 ；DN25的焊管外径33.50壁厚3.25 ；DN32的焊管外径42.25壁厚3.25 ；DN150的焊管外径165壁厚4.5。

1管件公称直径和外径的区别

称直径(nominal diameter)，又称平均外径(mean outside diameter)。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称DN (metric unit) 6 }! z8 J _2 ~

2. 以英制(inch)为基准，称NB(inch unit)

3. DN (nominal diameter) NB (nominal bore) OD (outside diameter) 3 K" l. U9 v, X+ k- b

4. 【例】

镀锌钢管DN50，sch 20

镀锌钢管NB2”，sch 20 ]6 |' Z' e& }7 H3 i% ]9 q

5. 外径与DN，NB的关系如下：) r3 h1 G1 M R3 W e X: O

------DN(mm)--------NB(inch)-------OD(mm)

15-------------- 1/2--------------21.3

20--------------3/4 --------------26.7

25-------------- 1 ----------------33.4 4 K( Y7 |& J) I

32-------------- 1 1/4 -----------42.2

40-------------- 1 1/2 -----------48.3

50-------------- 2 -----------60.3

65-------------- 2 1/2 -----------73.0

80-------------- 3 -----------88.9

100-------------- 4 ------------114.3 0 v" Q" }) ^+ D% f* F

125-------------- 5 ------------139.8

150-------------- 6 ------------168.3 : Z; n# A9 }1 ]8 K% [

200--------------- 8------------219.1

上面数据依ASTM A53仅共参考。规范不同，外径会有些许差异，请注意x! r+ E! F# g% m0 Y

比如DN100的管，如果遇到薄壁管，它得内径就会大于100mm，但遇到厚壁管它得内径就会小于100mm。但计算时取100mm。也叫DN100DN和NB关系是这样的N/25=DB,比如DN50就是DB2,也就是说是2",1"=25.4mm(不是33.3mm),也就是说DN25=OD25.4mm. 6 N$ u: |% [ q/ S6 r( K, a

管路系统中的公称直径.管路附件也用公称直径表示，意义同有缝管。6 m; H/ v' b# @7 x4 h5 Z9 l/ Z4 E

关于DN与De的区别：6 Z; G4 X9 z$ @- X# s6 m" K

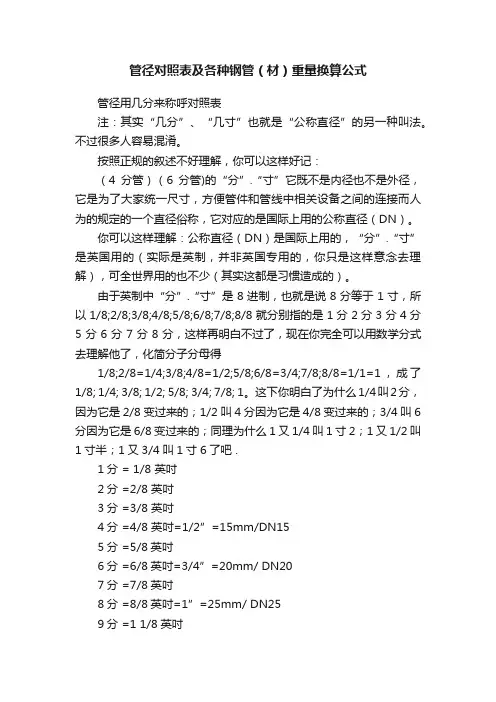

1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：( o7 ~+ n% _: K, {6 e7 g7 m5 Z

4分管：4/8英寸：DN15；1 b: f. z$ l8 @/ X" `# i' b. e

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；7 H1 v' N5 j X

两寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也标为DN75）；

四寸管：4英寸：DN100；. a$ h a7 m/ m3 G# O

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；$ o7 e+ y+ ~: b% G" o% g9 ]

主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：. t" W( m& Z/ G" q, f( M DN20 De25X2.5mm+ l+ ?4 p- s- _: i

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm" s( \: g2 i0 f7 p

等等。。。。。。我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；

GB/T50106-2001 & @6 [* v- u( Q0 j9 B% z9 d' m

2.4管径* i. y8 j0 I8 l; t C

2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：; T' u6 W: ?; ^4 Y& @% S

1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示； . z$ B' `( x/ x7 p5 r

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；: O, h9 s+ d5 R+ ]

4 塑料管材，管径宜按产品标准的方法表示；

5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材（UPVC ）规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）;管径也比公称直径大一号。如DN100就是

U-PVC110.DN150就是U-PVC160.! I$ P2 H# L! N, ^* c0 S
