光纤布线系统说明.doc

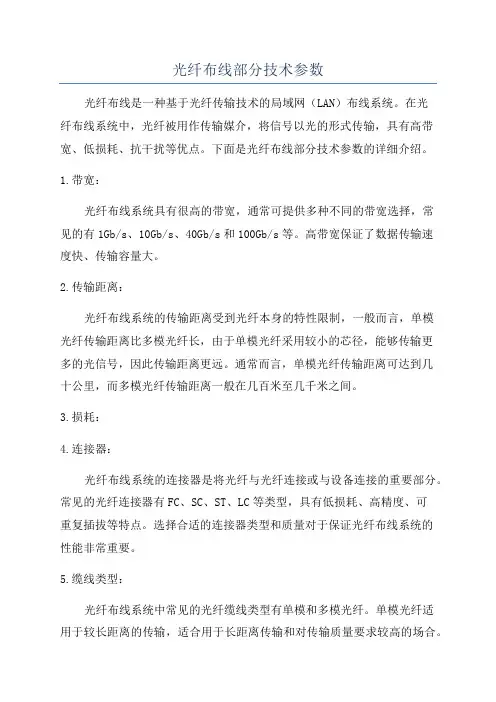

光纤布线部分技术参数
光纤布线部分技术参数光纤布线是一种基于光纤传输技术的局域网（LAN）布线系统。
在光纤布线系统中，光纤被用作传输媒介，将信号以光的形式传输，具有高带宽、低损耗、抗干扰等优点。
下面是光纤布线部分技术参数的详细介绍。
1.带宽：光纤布线系统具有很高的带宽，通常可提供多种不同的带宽选择，常见的有1Gb/s、10Gb/s、40Gb/s和100Gb/s等。
高带宽保证了数据传输速度快、传输容量大。
2.传输距离：光纤布线系统的传输距离受到光纤本身的特性限制，一般而言，单模光纤传输距离比多模光纤长，由于单模光纤采用较小的芯径，能够传输更多的光信号，因此传输距离更远。
通常而言，单模光纤传输距离可达到几十公里，而多模光纤传输距离一般在几百米至几千米之间。
3.损耗：4.连接器：光纤布线系统的连接器是将光纤与光纤连接或与设备连接的重要部分。
常见的光纤连接器有FC、SC、ST、LC等类型，具有低损耗、高精度、可重复插拔等特点。
选择合适的连接器类型和质量对于保证光纤布线系统的性能非常重要。
5.缆线类型：光纤布线系统中常见的光纤缆线类型有单模和多模光纤。
单模光纤适用于较长距离的传输，适合用于长距离传输和对传输质量要求较高的场合。
多模光纤适用于近距离传输，适合用于较短距离和对传输质量要求较低的场合。
6.标准：7.抗干扰：光纤布线系统具有良好的抗干扰性能，光信号的传输过程中不会受到电磁波干扰。
这使得光纤布线系统特别适合在复杂电磁环境下使用，如机房、工厂等环境。
总之，光纤布线系统是一种高带宽、低损耗、抗干扰的网络布线系统。
通过合理的设计和施工，可以满足不同场合的需求，提供稳定可靠的网络传输服务。
天诚FTTH光纤布线系统解决方案介绍
FTTH光纤布线系统整体解决方案上海天诚通信技术有限公司Shanghai TianCheng Communication Technology CO.,LTD.目录一、前言 (2)二、FTTH光纤布线系统 (2)FTTH光纤布线简介 (2)三、公司简介 (6)公司概要 (6)主要产品 (6)完善的销售、服务体系 (7)二十年品质保证承诺 (7)天诚布线系统认证工程师教育培训 (7)四、系统总体设计 (7)项目概况 (7)用户需求 (7)技术方案 (8)工作区子系统 (8)水平子系统 (11)管理区子系统..................................................................................... 错误！未定义书签。
垂直子系统. (17)设备间系统......................................................................................... 错误！未定义书签。
总体配置............................................................................................. 错误！未定义书签。
系统安装.. (21)一、前言FTTH光纤布线系统的必要性当今社会，信息已成为一种关键资源，必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。
因此，公司、企业、政府部门都会要求以最快速度对这些通讯及信息系统进行调整和改进，并根据需要配置成各种不同的结构。
随着 ADSL、LAN 等宽带接入的普及，以及业务类型从简单的邮件收发、网页浏览发展到在线游戏、视频点播等对实时性和带宽需求较高的业务，一部分用户提出了更高带宽、对称接入等需求；而另一方面，一直以来制约“光纤到户”的主要因素——成本已逐步走低，如光纤纤芯价格已跌至千元以下微利，光收发模块价格也只需几百元，且进一步下降的趋势非常明显，因此，“FTTH光纤到户”越来越被运营商所重视，成为最具发展潜力的宽带接入解决方案。
光缆资源管理系统(2023版)
光缆资源管理系统一、介绍：光缆资源管理系统是一个用于管理和维护光缆资源的软件系统。
该系统旨在帮助用户进行高效的光缆资源管理，包括光缆布线规划、光缆资源分配与监控、故障管理等功能。
本文档将详细介绍该系统的各个模块以及使用方法。
二、系统架构：⒈系统概述：该系统采用分布式架构，包括前端用户界面、后端服务器、数据库等组件。
前端用户界面提供各种功能和操作界面，后端服务器负责处理用户请求并与数据库进行交互。
⒉模块划分：该系统主要包括以下几个模块：●用户管理模块：用于管理系统的用户，包括用户注册、身份验证、权限管理等功能。
●光缆布线规划模块：用于根据用户需求进行光缆布线规划，包括光缆路径规划、资源分配等功能。
●光缆资源监控模块：用于实时监控光缆资源的状态和性能指标，提供告警功能和故障定位分析。
●故障管理模块：用于记录和处理光缆故障，包括故障报修、故障排查与修复等功能。
●数据统计分析模块：用于对光缆资源进行统计和分析，报表和可视化图表。
三、模块详细说明：⒈用户管理模块：●注册功能：用户可以进行注册，填写相关信息并获取登录账号。
●登录功能：用户使用注册的账号进行登录，验证身份和权限。
●权限管理：管理员可以设置用户的权限，包括读、写、删除等操作权限。
⒉光缆布线规划模块：●光缆路径规划：根据用户需求和地理条件，自动规划光缆的最佳路径。
●资源分配：对已规划的光缆路径进行资源分配，包括光纤芯对应、端口分配等操作。
⒊光缆资源监控模块：●实时监控：实时监控光缆资源的状态和性能指标，包括光缆利用率、信号强度等。
●告警功能：当光缆资源出现异常时，及时发出告警通知。
●故障定位分析：对光缆故障进行定位分析，快速排查和修复故障。
⒋故障管理模块：●故障报修：用户可以提交故障报修申请，填写相关信息并故障图像。
●故障排查与修复：管理员收到故障报修申请后，进行故障排查并进行修复操作。
⒌数据统计分析模块：●统计报表：对光缆资源进行统计和分析，报表，如光缆使用率报表、故障次数统计等。

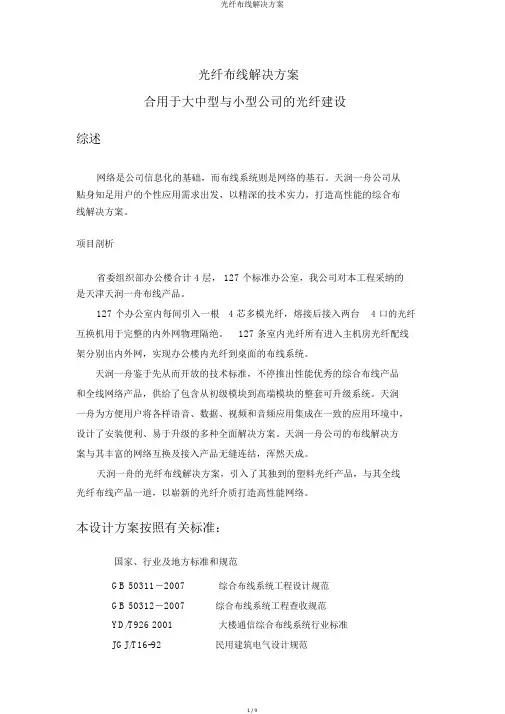

光纤布线解决方案
光纤布线解决方案合用于大中型与小型公司的光纤建设综述网络是公司信息化的基础，而布线系统则是网络的基石。
天润一舟公司从贴身知足用户的个性应用需求出发，以精深的技术实力，打造高性能的综合布线解决方案。
项目剖析省委组织部办公楼合计 4 层， 127 个标准办公室，我公司对本工程采纳的是天津天润一舟布线产品。
127 个办公室内每间引入一根 4 芯多模光纤，熔接后接入两台 4 口的光纤互换机用于完整的内外网物理隔绝。
127 条室内光纤所有进入主机房光纤配线架分别出内外网，实现办公楼内光纤到桌面的布线系统。
天润一舟鉴于先从而开放的技术标准，不停推出性能优秀的综合布线产品和全线网络产品，供给了包含从初级模块到高端模块的整套可升级系统。
天润一舟为方便用户将各样语音、数据、视频和音频应用集成在一致的应用环境中，设计了安装便利、易于升级的多种全面解决方案。
天润一舟公司的布线解决方案与其丰富的网络互换及接入产品无缝连结，浑然天成。
天润一舟的光纤布线解决方案，引入了其独到的塑料光纤产品，与其全线光纤布线产品一道，以崭新的光纤介质打造高性能网络。
本设计方案按照有关标准：国家、行业及地方标准和规范GB 50311－2007综合布线系统工程设计规范GB 50312－2007综合布线系统工程查收规范YD/T926 2001大楼通信综合布线系统行业标准JGJ/T16-92民用建筑电气设计规范GBJ42-81 GBJ79-85 工业公司通信设计规范工业公司通信接地设计规范国际技术标准、规范：ISO/IEC 11801:2002 EIA/TIA-568BEIA/TIA-569EIA/TIA-606 －B 建筑物综合布线规范商务建筑物电信布线标准商务建筑物电信布线路由标准商务建筑物电信基础设备管理标准天润一舟布线解决方案特征天润一舟公司的布线解决方案由铜介质、光纤与其独到的塑料光纤（ POF）解决方案构成，拥有强盛的靠谱性及易用性，并拥有以下几个特色。
光纤到户室内布线解决方案(图文)
光纤到户室内布线解决方案（图文）1、室内通信设施说明（适合已经安装综合信息箱的业主）作为中国电信第一批光纤到户（FTTH）住宅小区，您的家庭已经安装了入户光纤和综合信息箱。
综合信息箱位于您家庭内的入户门附近，安装位置和外观如下图所示：图1－1信息箱安装位置及外观示意图注：图中红色线条表示五类线（网线）。
合信息箱是安装在您家庭内用于安装网络终端设备的箱体，请您装修时不要移改信息箱的安装位置，不要安装其他设备，也不要存放杂物，以免影响网络速率和质量。
网络设备需要电源，请确认箱体内市电已引入。
箱体内已安装有入户光纤，可提供超高速数据传输速率。
光纤不同于五类线和双绞线，易损坏且较难修复，请您务必注意不要弯曲折断。
图1－2入户光纤示意图注意：入户光纤接头内可能有不可见激光输出，您在平时使用过程中千万不要随意拆卸或用肉眼直视，以免损伤眼睛。
（以下部分适用于没有安装综合信息箱、但安装了光纤信息面板的业主）作为中国电信第一批光纤到户（FTTH）住宅小区，中国电信已经为您的家庭提供了入户光纤和光纤信息面板。
示例：光纤信息面板位于您家庭的客厅电视墙，入户光纤预埋位置和光纤信息面板安装位置示例如下图所示：图1－3信息面板及入户光纤预埋位置示意图面板内已安装有入户光，提供超高速数据传输速率。
光纤不同于五类线和双绞线，易损坏且较难修复请您务必注意不要弯曲折断。
光纤信息面板是安装在您家庭内用于接入入户光纤和网络设备的连接设施，也属于易损坏物品。
请您在装修时不要移动光纤面板的安装位置。
图1－4入户光器及信息面板示意图二、家庭装修布线方法为了满足您随时随地的通话、上网、视频、娱乐等信息化家居要求，我们建议您在如下位置安装双口信息面板，见图2－1：图2－1双口信息插座示意图图2－2家庭布线示意图图2－3家庭布线施工示意图从每一个信息面板到综合信息箱处都需要一条五类线（网线），请不要选择普通电话线。
图2－4线缆选择及接线方式示意图每条五类线均同时连接信息面板的电话口和上网口，连接方式如下：图2－5五类线在双口信息面板内的连接方式示意图各五类线应采用直联方式，相互之间不能串接。

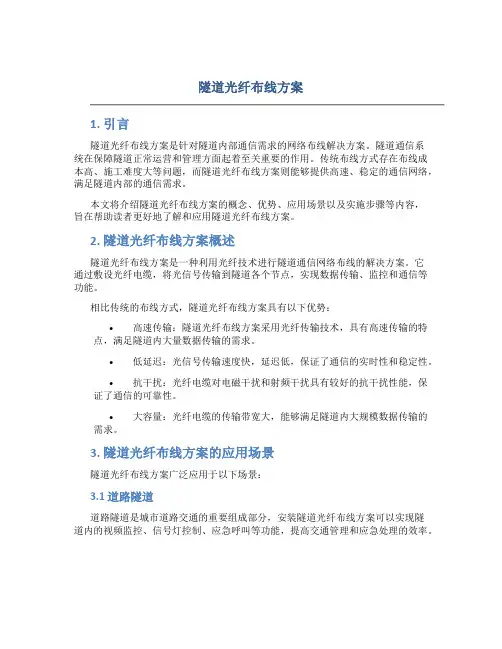

隧道光纤布线方案
隧道光纤布线方案1. 引言隧道光纤布线方案是针对隧道内部通信需求的网络布线解决方案。
隧道通信系统在保障隧道正常运营和管理方面起着至关重要的作用。
传统布线方式存在布线成本高、施工难度大等问题，而隧道光纤布线方案则能够提供高速、稳定的通信网络，满足隧道内部的通信需求。
本文将介绍隧道光纤布线方案的概念、优势、应用场景以及实施步骤等内容，旨在帮助读者更好地了解和应用隧道光纤布线方案。
2. 隧道光纤布线方案概述隧道光纤布线方案是一种利用光纤技术进行隧道通信网络布线的解决方案。
它通过敷设光纤电缆，将光信号传输到隧道各个节点，实现数据传输、监控和通信等功能。
相比传统的布线方式，隧道光纤布线方案具有以下优势：•高速传输：隧道光纤布线方案采用光纤传输技术，具有高速传输的特点，满足隧道内大量数据传输的需求。
•低延迟：光信号传输速度快，延迟低，保证了通信的实时性和稳定性。
•抗干扰：光纤电缆对电磁干扰和射频干扰具有较好的抗干扰性能，保证了通信的可靠性。
•大容量：光纤电缆的传输带宽大，能够满足隧道内大规模数据传输的需求。
3. 隧道光纤布线方案的应用场景隧道光纤布线方案广泛应用于以下场景：3.1 道路隧道道路隧道是城市道路交通的重要组成部分，安装隧道光纤布线方案可以实现隧道内的视频监控、信号灯控制、应急呼叫等功能，提高交通管理和应急处理的效率。
3.2 铁路隧道铁路隧道作为重要的铁路交通通道，隧道光纤布线方案可用于实现故障检测与管理、列车通信与监控、信号系统控制等功能，提高铁路交通的安全性和运行效率。
3.3 地铁隧道地铁隧道是城市轨道交通系统的重要组成部分，隧道光纤布线方案可用于地铁信号系统、视频监控系统、通信系统等应用，提高地铁的运行管理和安全保障。
3.4 矿山隧道矿山隧道是矿业生产的重要环节，隧道光纤布线方案可用于矿山通信、监控系统，实现矿山安全生产的监测与管理。
4. 隧道光纤布线方案的实施步骤4.1 方案设计在实施隧道光纤布线方案之前，需要进行方案设计。
光纤系统及综合布线系统技术要求,可作招标文件的一部分
光纤系统及综合布线系统技术要求，可作招标文件的一部分1.总则1.1.说明承包单位须根据本技术规格书说明的要求及图纸、设计、供应一套综合布线系统包括安装接线、测试及试运转。
系统须依照制造厂商的规范要求进行布线及安装。
并须保持最佳的运转情况。
本系统应由组合式线路及其配件组成，铜缆设备和光缆设备允许是来自两家制造厂的标准产品。
承包单位须供应及安装所指定或为了成功地完成本系统所要求的一切有关设备。
任何设备如未于本技术规格说明书内或图上提到，但为系统的运转所需，也须包括在本合约工程内，而无需增加额外费用。
本系统是一个线路的管理系统，由光纤、光缆、非屏蔽双绞电缆、配线架、组合式插头与插座、跳线，以及其他附件所组成。
完成后的系统应能满足标书所指定的服务要求。
本系统配件设备的位置及其最大尺寸应与图纸所指定的相符。
承包单位须负责按照最新要求进行设计和安装，并适应现场的条件限制。
所有设备单价都应写在标书上，以便对将来的变动进行评估。
投标单位所提供的单价应包括运行所需的一切部件及零件。
电话通讯/数据进线将由电信运行商负责引入至进线室，并由该电信运行商将电话进线及光缆端接在线架房内的综合布线系统线架上待用。
本承包商需作一切的配合以完成电信运行商及有关部门的要求。
1.2.总体要求综合布线系统是信息通信的基础传输平台，应能兼容和支持目前所有数据系统、语音系统及监控图像、多媒体系统等应用，不但必须满足当前的业务处理需求，更应考虑今后通讯及网络发展的需求。
综合布线系统必须符合国际标准ISO/IEC 11801 第二版和EIA/TIA-568B.2对铜缆布线及各子系统的规定及要求。
本次项目综合布线系统水平设计支持千兆传输，主干设计支持万兆传输，以满足今后系统扩展性的要求。
水平铜缆采用超6类、6类UTP敷设，超6类、6类UTP采用国际先进的十字隔离的UTP。
水平配线架采用模块式快接配线架；数据主干应采用单模万兆光纤。
所有数据主干单模万兆光纤自各楼层弱电配线间的分配线架连接到主设备间主配线架上。
常用布线系统介绍
9.2.6 AVAYA工作区子系统布线器件
第九章 常用布线系统介绍
9.1 概述
布线系统包括以下六大部分： 建筑群主干子系统 管理子系统 垂直主干子系统 设备子系统 水平主干子系统 工作区子系统 主要介绍以下常用布线系统 AVAYA SYSTIMAX结构化布线系统 AMP NETCONNECT结构化布线系统 MOLEX结构化布线系统 IBDN结构化布线系统介绍
2、模块化的RJ45配线面板 （1）1100GS模块化的配线面板 1100GS模块化的配线面板用于通信设备室，在 1100GS的前面板上有可选的24口、32口、48口 和64口的配置，通过打印电路板连接背板的 1100IDC的线路连接盒，可终接4-对的电缆或 25对的主干电缆 （2）PM2151-24GS配线面板 PM2151-24GS配线面板是PATCHMAX模块化配线 系统的一种，它具有19英寸的机架可安装结构， 有四个可插件槽，用于插入不同的分布模块 （3）2500CAT5配线面板 2500CAT5配线面板是PowerSUM布线解决方案的 一部分，它主要应用于电信布线室与设备室之 间的连接，2500CAT5有24口和48口两种产品型 号，在2500CAT5的前面板上是RJ45的接口，通 过打印电路板（PWB）连接后面板，后面板是 50针的525连接器
9.3.2 AMP超5类配线架
AMP的超5类配线架作为NETCONNECT超五类布线系统的一部分进行设计生产
01
与测试认证，其设计技术指标超出了相关的技术等级要求；并且把通用线
（完整版）综合布线系统-技术说明
（完整版）综合布线系统-技术说明1、总体要求综合布线系统要求具有先进性、开放性、灵活性、可靠性、冗余性，达到使⽤灵活、扩充⽅便、管理简便、维护容易的⾼标准布线系统⽬标，并在可以控制的成本之下保持⼀定时期的先进性；综合布线系统要求采⽤标准化产品；综合布线系统要求适⽤于主流⽹络拓扑结构，并能适应不断发展的⽹络技术的需求，能够⽀持数据通信、语⾳通信、多媒体通信以及各种控制信号的通信；综合布线系统要求能适应较复杂的空间使⽤环境，保证不受⾼频电⽓设备、空间电磁波辐射⼲扰，并保证在综合布线系统中传输的各类信号之间互不⼲扰；综合布线系统要保证实现信息安全、可靠地传输；综合布线系统需提供较强的系统管理能⼒，可以有效地进⾏系统管理、系统维护、系统故障的排除；综合布线系统要有⾜够的冗余度，能适应发展的要求；综合布线系统的所有线缆在敷设过程中必须⼀根线缆敷设到位，中间不得有断点，投标⼈必须根据技术规格书中提供的设备清单和图纸，重新配置各种规格的线缆、桥架、管线的长度，以⽶/卷为单位填⼊格式范例《⼯程量清单报价表》；在满⾜本规格书所有技术要求的前提下，投标⼈应仔细研究技术规格书，结合⼟建结构和系统设备的特点，对本规格书提出的综合布线系统的设计和系统配置提出更详细的系统⽅案，并⽤⽂字和图纸做详细说明，同时分别给出单项报价和总价；投标⼈应充分考虑系统内各设备之间的相互连接问题，并在投标书和图纸中明确线缆⾛向、定位、接⼝位置、固定⽅式、线缆连接盒的分布、桥架容量与荷载等⽅⾯的问题；综合布线系统中使⽤的产品要提供产品产地、品牌、型号标志、明显的识别标志、产品检验合格证明、产品技术规格性能保证、出⼚证明及⽣产序号。
提供维护、测试⼯具。
要提供“制造商授权书”以及“原⼚证明”。
为保证⽹络运⾏的⾼可靠性，施⼯中⽹络的优化，要求布线产品⼚家具有ISO9001质量管理体系认证证书。
综合布线产品的品牌具有15年及以上的历史（如产品品牌发⽣变更，变更前的品牌历史也包括在内），请提供相关证明⽂件。
光纤综合布线方案
4.施工过程中，注意光纤的保护，防止光纤损伤和损耗。
5.施工完成后，进行光纤测试，确保光纤传输性能满足设计要求。
五、验收与维护
1.验收
（1）施工完成后，组织相关人员进行验收，确保光纤布线系统符合设计方案。
（2）验收内容包括：光纤连接质量、光缆敷设质量、光纤传输性能等。
2.管理要求
-加强对光纤布线系统的日常管理，确保系统安全可靠。
-建立完善的故障处理流程，提高系统运维效率。
本光纤综合布线方案立足于用户需求，遵循国家法律法规及行业标准，旨在为用户提供一套完善、高效、可靠的光纤网络解决方案。在施工、验收和维护过程中，应严格遵循相关规范和要求，以确保光纤布线系统的长期稳定运行。
光纤综合布线方案
第1篇
光纤综合布线方案
一、项目背景
随着信息技术的飞速发展，数据传输速度和带宽需求不断提高，光纤通信作为一种高速、大容量的传输方式，已经成为现代通信的主流。为满足企业、机关、学校等场所对高速网络的需求，特制定本光纤综合布线方案。
二、设计原则
1.实用性：根据用户需求，合理规划光纤网络布局，确保系统稳定可靠。
2.维护
（1）建立健全光纤布线系统维护管理制度，确保系统稳定运行。
（2）定期对光纤布线系统进行检查、维护，发现问题及时处理。
（3）对光纤连接器、光缆等易损耗部位进行定期更换，确保光纤传输性能。
本光纤综合布线方案旨在为用户提供一套合法合规、高效稳定的光纤网络解决方案，以满足用户对高速网络的需求。在施工过程中，应严格遵循相关法律法规和施工规范，确保光纤布线系统的质量和安全。同时，加强光纤布线系统的维护管理，保障系统长期稳定运行。
光纤布线施工方案
光纤布线施工方案1. 引言光纤布线是一种采用光纤作为传输介质的网络布线方式，通过光信号的传输，可以实现高速、稳定和远距离的数据传输。
本文档旨在提供一份光纤布线施工方案，包括施工流程、材料准备、施工注意事项等内容，以帮助施工人员顺利完成光纤布线工作。
2. 施工流程光纤布线的施工流程主要包括以下几个步骤：2.1 规划布线路径在进行光纤布线之前，需要先规划好布线路径，确定光纤的走向和连接点。
通常，光纤布线的路径应尽量避免弯曲和过长的情况，以减小信号损失和延迟。
2.2 准备施工材料在进行光纤布线之前，需要准备好以下施工材料：•光纤电缆：选择合适的光纤电缆材料，常见的有单模光纤和多模光纤两种。
•光纤接头：用于连接光纤电缆的接头，常见的有SC、LC、FC等类型。
•光纤配线架：安装光纤电缆和接头的固定装置。
•光纤跳线：连接光纤电缆与设备的连接线。
2.3 进行布线施工1.使用合适的工具，打开需要布线的墙壁或天花板，确保通路畅通。
2.固定光纤配线架，将光纤电缆安装在配线架上，并连接相应的光纤接头。
3.将光纤电缆沿着布线路径进行引线，并使用合适的固定装置固定光纤电缆。
4.根据需要，使用光纤跳线将光纤电缆连接至设备。
2.4 进行测试和调试在完成光纤布线施工后，需要进行测试和调试，以确保布线无误，并能正常传输数据。
可以使用光纤测试仪等设备进行相应的测试工作，测试光纤的损耗、连接质量等指标。
3. 施工注意事项在进行光纤布线施工时，需要注意以下几个方面：•安全施工：在进行打开墙壁或天花板等操作时，需要戴好防护眼镜和手套，以避免意外伤害。
•避免弯曲：光纤电缆较为脆弱，应避免过度弯曲，以减小信号损失。
•保持清洁：施工现场应保持干净整洁，避免灰尘和杂物进入光纤连接部分，影响传输质量。
•注意光纤接头：安装光纤接头时，应注意对接头进行清洁，避免灰尘和污染物进入影响连接质量。
4. 总结本文介绍了光纤布线施工方案，从施工流程、材料准备、施工注意事项等方面进行了详细说明。
光纤布线方案
光纤布线方案引言随着信息技术的快速发展和云计算、物联网等新兴技术的广泛应用，对于网络传输速度和带宽需求的提升是不可避免的。
相比于传统的铜缆布线方案，光纤布线方案由于其高速、高带宽、低延迟等优点而日益受到关注。
本文将介绍光纤布线方案的基本原理、应用场景以及布线设计要点。
光纤布线方案的基本原理光纤是由一种纤维材料制成的，能够将光信号通过内部的光波导进行传输。
相比于铜缆，光纤具有更高的传输速度和带宽。
光纤布线方案的基本原理可以概括为以下几点：1.光纤传输：光纤通过利用光的折射和反射原理，将光信号从发送端传输到接收端。
光信号在光纤内部的传输速度快，并且可以同时传输多个信号，实现多通道传输。
2.光纤设备：光纤布线方案需要使用光纤设备，包括发送端的光纤模块、接收端的光纤模块以及中间的光纤衰减器等。
这些设备能够将电信号转换为光信号，并进行光纤传输。
3.光纤接口：光纤设备通常使用SC、LC、FC等类型的光纤接口与其他设备进行连接，确保信号的稳定传输。
根据具体的应用场景和需求，可以选择不同类型的光纤接口。
光纤布线方案的应用场景光纤布线方案广泛应用于以下几个方面：1.数据中心：数据中心是现代企业的核心，需要大量的数据传输和处理。
光纤布线方案可以满足数据中心对于高速、高带宽的需求，实现快速数据传输和处理，提高数据中心的效率和稳定性。
2.企业局域网：随着企业规模的扩大和业务的增加，局域网内的数据流量也越来越大。
采用光纤布线方案可以提供高速的数据传输，支持企业内部各种应用的稳定运行。
3.医疗行业：医疗行业对于数据传输的要求非常高，例如医院的电子病历系统、影像传输等。
光纤布线方案能够满足医疗行业对于高速、高带宽、低延迟的需求，确保医疗数据的准确传输。
4.智能建筑：智能建筑需要对各种设备进行联网，实现集中管理和控制。
光纤布线方案可以提供快速、稳定的网络连接，支持智能建筑中的各种应用，如安防监控、自动化控制等。
光纤布线方案的布线设计要点在进行光纤布线方案的设计时，需要考虑以下几个重要要点：1.环境适应性：光纤布线方案需要根据具体的环境来选择适应性强的光纤设备和光纤接口类型。
FTTD综合布线方案
FTTD综合布线方案引言随着企业网络需求的不断增长，传统的网络布线方案已经无法满足大量数据传输的需求。
因此，光纤到桌面（FTTD）综合布线方案应运而生。
本文将深入探讨FTTD综合布线方案的意义、原理、设计要点以及实施过程，帮助读者了解并应用于实际项目中。
1. FTTD综合布线方案的意义FTTD综合布线方案是一种基于光纤的网络布线方案，将光纤引入办公室内的每个工作区，实现光纤到桌面的传输。
与传统布线方案相比，FTTD方案具有以下几个显著优势：•高速传输能力：光纤传输速度快，带宽大，可以满足企业的大量数据需求，提供更快的网络连接速度和更稳定的性能。
•灵活可扩展：FTTD布线方案支持灵活的拓扑结构，可以根据需求进行扩展和重组，适应未来业务发展的变化。
•节省空间：相比传统布线方案的大量电缆，光纤可以通过在墙壁、地板或天花板内走线，节省大量空间。
•降低电磁干扰：光纤传输没有电磁波，不受外界电磁干扰影响，提供更稳定的网络连接质量。
基于以上优势，FTTD综合布线方案在企业网络建设中具有重要的意义。
2. FTTD综合布线方案的原理FTTD综合布线方案的原理主要包括两个方面：光纤传输和综合布线系统。
2.1 光纤传输光纤传输是FTTD综合布线方案的核心技术。
光纤传输采用光的原理，将数据通过光的信号传输。
光纤是一种由光学材料制成的细长材料，具有高折射率，可以将光信号在其中传输。
光纤传输系统由三个基本组件构成：光源、传输介质和光接收器。
光源产生光信号，传输介质（光纤）将光信号传输到目标地点，光接收器将光信号转换为电信号，并传递给目标设备。
2.2 综合布线系统综合布线系统是FTTD综合布线方案的实施手段，用于管理和分配光纤的布线。
综合布线系统包括以下几个组成部分：•主干光缆：连接整个综合布线系统的主要光缆，负责主干网的数据传输。
•水平光缆：将主干光缆与终端用户之间的光缆连接起来，实现数据传输。
•回路触点盒：用于连接水平光缆和终端设备的分布式触点盒，方便布线和维护。
集中式光纤布线系统标准
集中式光纤布线系统标准1.引言集中式光纤布线系统是一种用于在建筑物内部进行数据传输和通信的高速网络解决方案。
本标准旨在规范集中式光纤布线系统的设计、安装、维护和测试，以确保其性能和可靠性。
2.术语和定义2.1 集中式光纤布线系统：指用于在建筑物内部进行数据传输和通信的高速网络解决方案。
2.2 光缆：指用于传输光信号的光学纤维束。
2.3 光模块：指用于将电信号转换为光信号或将光信号转换为电信号的设备。
2.4 光分配器：指将一根光缆分配到多个端口上的设备。
2.5 光接头盒：指连接两根光缆或连接光缆与设备之间的接头盒。
3.设计要求3.1 网络拓扑结构应符合实际需要，同时考虑到未来扩展需求。
3.2 全部设备应采用标准化设计，以便更换和升级。
3.3 全部设备应符合国家相关技术标准和行业标准，并通过相应认证。
3.4 全部设备应具有良好的抗干扰性能，以确保数据传输的稳定性和可靠性。
3.5 全部设备应具有良好的散热性能，以确保设备长期稳定运行。
4.安装要求4.1 安装前应对场地进行勘测，确定光缆走向和光模块、光分配器、光接头盒等设备位置。
4.2 安装前应对所有设备进行检查，确保其符合设计要求，并进行必要的调试。
4.3 安装过程中应严格按照设计图纸和相关标准操作规范进行安装。
4.4 光缆敷设时应注意避免弯曲、拉力等损坏光缆的情况发生。
4.5 全部设备应牢固固定在相应位置，以避免因震动等原因造成设备损坏或数据传输中断。
5.维护要求5.1 定期对集中式光纤布线系统进行巡检，及时发现并处理问题。
5.2 对于出现故障的设备或连接线路，应及时更换或修复，并记录维修情况。
5.3 对于集中式光纤布线系统中的重要设备和关键节点，应建立定期检测和维护计划。
5.4 对于集中式光纤布线系统的维护人员，应具备相关专业知识和技能，并定期接受培训。
6.测试要求6.1 在集中式光纤布线系统安装完成后，应进行全面的测试，以确保其性能和可靠性。
6.2 测试项目包括但不限于光缆损耗测试、反射损耗测试、信号传输速率测试等。
光纤综合布线系统施工方案
光纤综合布线系统施工方案网络结构及材料选用、施工适用范围及分光模式FTTO作为PON技术的较高级应用，建议使用在高端写字楼、商业住宅、别墅区，结合四川电信范围内的现状，建议在新建楼宇、小区采用一级分光模式，在改造居民小区采用二级分光模式。
分光器、光缆的选用和安装要求分光器、用户设备的安装位置新建小区，在电信端局、模块局安装OLT上连至大二层交换机，在楼宇地下室、小区的机房、园区光交接箱集中安装一级分光器（建议采用1：32或1：64分光器），在楼栋弱电竖井（单元式住宅楼），楼层弱电井（写字楼、公寓式住宅楼）安装光分纤箱/终端盒（建议采用24~48芯），在用户端根据接入需求安装相应的ONU设备；改造小区，在电信端局、模块局安装OLT上连至大二层交换机，在楼宇地下室、小区的机房、园区光交接箱集中安装一级分光器（建议采用1：8或1：16托盘式分光器），在楼栋弱电竖井（单元式住宅楼），楼层弱电井（写字楼、公寓式住宅楼）安装光分路箱（建议采用16~32芯），内置二级分光器（建议采用1：8或1：4插片式分光器），在用户端根据接入需求安装相应的ONU设备；各级光缆采用规格新建小区由电信机房OLT至楼宇、小区光交接箱应采用12-24芯市话通信光缆，小区光交接箱至楼道、组团分纤箱之间采用12-48芯市话通信光缆，分纤箱至用户端设备之间采用GJXFH型室内皮线光缆或GYPFHA 型室外皮线光缆；改造小区由电信机房OLT至楼宇、小区光交接箱应采用12-24芯市话通信光缆，小区光交接箱至楼道、组团光分路箱之间按照每个光分路箱4芯布放市话通信光缆（同一单元内有多台光分路箱时，宜采用掏芯方式布放），光分路箱至用户端设备之间采用GJXFH型室内皮线光缆或GYPFHA 型室外皮线光缆；光缆布放路由选择室外光缆应沿电信公司自有的杆路、管道等路由布放，不得附挂电力电杆、树木等；室内光缆应沿园区管道、桥架、弱电竖井布放，新建楼宇室内光缆的布放应配合楼宇综合布线施工进度进行，不得在楼宇综合布线完成后再采用明布线缆方式接入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤布线系统说明
【网友问题】请教关于光纤布线的问题!某公司的仓库和办公室之间想用网络版用友软件,客户机在仓库,服务器在办公室,仓库和办公室大概有五百米的距离,请问有什么办法,可以实现,用光纤的话,具体需要什么东西.谁能给我一个解决方案,谢谢!
【IT168解答】库存管理的网络版用友软件一般需要的支撑环境大概如下：但是如果想要用光纤也是没有问题的，不过投入的资本就要高很多，尽管现在光纤线缆的价格越来越便宜，甚至和六线铜线已经很接近了，但是，光纤的连接器和光端口设备的价格还是很高。
如果你想把这条线路作为仓库网络的主干系统的，那么用光纤就是一个很不错的选择，毕竟光纤具有传输频带宽，通信容量大，损耗低等特光纤为光导纤维的简称。
它和同轴电缆相似，只是没有网状屏蔽层，中心是光传播的玻璃芯。
一般将其分为单模与多模两种类型，其中单模光纤芯的直径为8mm*10mm，多模光纤芯的直径为15mm*50mm。
光纤透明，纤细，虽比头发丝还细，却具有把光封闭在其中并沿轴向进行传播的导波结构。
一般光纤网络及布线系统包括光纤收发器、光纤连接器、水平和主干光缆、光纤跳线、尾纤、光纤接头（盒）、光纤盒、光纤耦合器和配线箱（架）、光纤熔接机、光纤损耗测试仪器等等
很多很繁杂的东西。
但在这个方案里你只需要了解两个大概念和几个小概念：（1）光纤收发器：光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。
产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用。
光纤收发器的运用，将以太网中的连接介质换为光纤。
光纤收发器主要有三种基本连接方式：环形骨干网、链形骨干网以及用户接入系统。
（2）光纤活动连接器：光纤活动连接器是实现光纤之间活动连接的无源光器件，它还有将光纤与有源器件、光纤与其它无源器件、光纤与系统和仪表进行连接的功能。
尽管光纤（缆）活动连接器在结构上千差万别，品种上多种多样，但按其功能可以分成如下几部分：连接器插头、光纤跳线、转换器、变换器等。
这些部件可以单独作为器件使用，也可以合在一起成为组件使用。
实际上，一个活动连接器习惯上是指两个连接器插头加一个转换器。
（A）连接器插头。
使光纤在转换器或变换器中完成插拔功能的部件称为插头，连接器插头由插针体和若干外部机械结构零件组成。
两个插头在插入转换器或变换器后可以实现光纤（缆）之间的对接；插头的机械结构用于对光纤进行有效的保护。
（B）光纤跳线/尾纤光纤跳线/尾纤是光通信中应用最为广泛的基础元件之一，两头都有连接器的称为跳线，只有一头有连接器的称为尾纤，它们是实现光纤通信中不同设备及系统活动连接的无源器件，是光纤、光缆配线重要组成部分，它与光纤配线架、交接箱、终端盒配合使用，可以实现不同方向的光缆的熔接，跳线和配线的灵活分配，从而实现整个光纤通信网络高效灵活的管理维护。
（C）转换器把光纤接头连接在一起，从而使光纤接通的器件称为转换器，转换器俗称法兰盘。
法兰盘有几种型号：SC型连接器因使用方便、价格低廉，可以密集安装等优点，应用比较广泛，除此地外，ST型连接器也不错。
SC型连接器外壳采用工程塑料制作，采用矩形结构，便于密集安装；不用螺纹连接，可以直接插拔，操作空间小。
实用于高密集安装，使用方便。
ST型连接器采用带键的卡口式锁紧结构，确保连接时准确对中。
（D）变换器将某一种型号的插头变换成另一型号插头的器
件叫做变换器，该器件由两部分组成，其中一半为某一型号的转换器，另一半为其它型号的插头。
使用时将某一型号的插头插入同型号的转换器中，就变成其它型号的插头了。
在实际工程应用中，往往会遇到这种情况，即手头上有某种型号的插头，而仪表或系统中是另一型号的转换器，彼此配不上，不能工作。
如果备有这种型号的变换器，问题就迎刃而解了。
下面我们来看看布线方案。
局域网光纤布线系统的分类按照光纤的系统应用可分为以下四种类型：通用光纤布线系统，预端接光纤布线系统，吹光纤布线系统以及吹光纤与铜缆复合布线系统。
通用光纤布线系统是应用最为广泛的一种光纤布线类型。
当然这里也建议提问的网友采用此种方式。
该系统中光缆典型的物理构造就是在玻璃裸光纤外有包层及若干起缓冲保护加强防水抗紫外线等功能的保护层或外皮套管，并按照应用环境分为室内型和室外型两个类别。
这两种类别的光纤不但不能互换使用环境，而且室内光缆与室外光缆连接时需分别端接后再通过光纤跳线进行连接。
室内型光缆在不同保护层间多采用加强纱来起缓冲作用，其最大安装张力通常在150-800牛顿之间(光纤芯数保护层材料不同则安装张力不同)，2芯光纤的最小弯曲半径通常在30-80毫米
之间，芯数越多最小弯曲半径越大。
室外型光缆按照具体应用环境的不同分为悬挂式、管道式直埋式等，通常室外光缆采用聚脂充胶管，光纤有初级涂层(250微米)，中央管有纱状加强物，外皮为抗紫外线材料，对于应用环境恶劣的光缆还加有螺纹钢、铠尼龙、聚脂层、防水玻璃、纱丝等特殊保护。
同时要记住，光纤要转弯时，其转弯半径应大于光纤自身直径的20倍。
下面我们分别来讲一下主要部分的具体连接。
在这个方案里，主要的是光纤收发器的连接，光纤收发器分为单模光纤收发器和多模光纤收发器两种，同时根据光纤接头的不同，又可分为SC接头光纤收发器和ST接头光纤收发器。
这个方案里面我们采用多模SC或者ST型连接器都可以。
在实际组网应用时，我们根据具体环境中的光纤设备情况来确定使用一个光纤收发器或两个光纤收发器来实现不同设备之间的连接，这里我们选用了两个光纤收发器，以便更好更远的进行连接。
以下来说说具体的连接方案，在使用光纤收发器连接不同的设备时，要注意使用的端口不同。
（1）在办公室的那一头，主要是光纤收发器到交换机的连接：可以直接用双绞线进行连接，首先确认双绞线的长度最长不超过100米；连接双绞线的一端到光纤收发器的RJ-45口（Uplink口），
另一端到交换机的RJ-45口（普通口）。
同时把室内光纤连接到光纤收发器的SC/ST接头。
这里顺便说一下，如果交换机是用光配线架的话，那么连接交换机就不需要法兰盘，连接交换机的光口也不用SC-ST跳线，因为配线架上装的就是一排法兰盘，机线接一端，外线接另一端。
光纤进机房有多少条就应该配多少条光跳线，以及相应尾纤。
（2）室内光纤由办公室出去室外要用跳线转接室外光纤。
室外光纤要选哪一种就要看看具体的地理环境了，还有至于采用悬挂式、管道式直埋式还是其他方式也要看看具体的情况。
（3）室外光纤进入仓库也要用跳线进行转接室内光纤，室内光纤的一头连接仓库里面的光纤收发器的SC/ST接头。
（4）仓库那一头主要是光纤收发器到网卡的连接，同样可以使用双绞线。
确认双绞线的长度最长不超过100米，连接双绞线的一端到光纤收发器的RJ-45口，另一端到网卡的RJ-45口。
以上为安装和使用光纤的基本方法和注意事项，特别是在使用光纤收发器时，根据您的具体环境选择对应的产品，使用正确的端口连接，并确定正确的光纤长度，这样在实际使用时就会减少很多不必要的麻烦，就会顺利的完成您的网络的构建。
