电容电流的计算书电网的电容电流,应包括有电气连接的所有架空线路、电缆线路、发电机、变压器以及母线和电器的电容电流,并应考虑电网5~10年的发展。

1.架空线路的电容电流可按下式估算:I C =(2.7~3.3)U e L×10-3 (F-1)式中:L——线路的长度(㎞);U e——线路系统电压(线电压KV)I C ——架空线路的电容电流(A);2.7 ——系数,适用于无架空地线的线路;3.3 ——系数,适用于有架空地线的线路;同杆双回线路的电容电流为单回路的1.3~1.6倍。

亦可按附表1所列经验数据查阅。

附表1 架空线路单相接地电容电流(A/km)2.电缆线路的电容电流可按(F-2)式估算,亦可进行计算I C=0.1U e L (F-2)按电容计算电容电流具有金属保护层的三芯电缆的电容值见附表2。

附表2 具有金属保护层的三芯电缆每相对地电容值(µF/㎞)将求得的电缆总电容值乘以1.25即为全系统总的电容近似值(即包括变压器绕组、电 动机以及配电装置等的电容)。

单相接地电容电流可由下式求出: I C =3 U e ωC ×10-3(F-3)其中 ω=2πf e式中 I C —— 单相接地电容电流(A ); U e —— 厂用电系统额定线电压(kV ); ω —— 角频率; f e —— 额定功率(Hz );C —— 厂用电系统每相对地电容(µF );2.2、6~10 kV 电缆和架空线的单相接地电容电流I C 也可通过下式求出近似值。

6kV 电缆线路=I C 6S 22002.84S95++U e (A ) (F-4)10kV 电缆线路 =I C 0.23S22001.44S95++U e(A ) (F-5) 式中 S —— 电缆截面 (㎜²)U e —— 厂用电系统额定电压(kV ) 2.3 电容电流的经验值见附表3。

附表3 6~35kV 电缆线路单位长度的电容电流(A/㎞)2.4 6~10 kV 交联聚乙烯绝缘电力电缆的接地电容电流。

电容短路电流计算方法

电容短路电流计算方法

电容短路电流计算方法

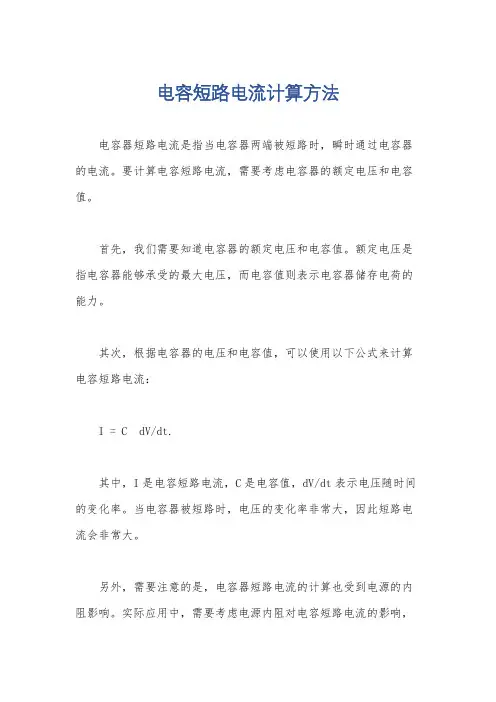

电容器短路电流是指当电容器两端被短路时,瞬时通过电容器的电流。

要计算电容短路电流,需要考虑电容器的额定电压和电容值。

首先,我们需要知道电容器的额定电压和电容值。

额定电压是指电容器能够承受的最大电压,而电容值则表示电容器储存电荷的能力。

其次,根据电容器的电压和电容值,可以使用以下公式来计算电容短路电流:
I = C dV/dt.
其中,I是电容短路电流,C是电容值,dV/dt表示电压随时间的变化率。

当电容器被短路时,电压的变化率非常大,因此短路电流会非常大。

另外,需要注意的是,电容器短路电流的计算也受到电源的内阻影响。

实际应用中,需要考虑电源内阻对电容短路电流的影响,
以确保电路的安全运行。

总的来说,电容短路电流的计算方法涉及到电容器的额定电压、电容值以及电压变化率,同时也需要考虑电源的内阻对电流的影响。

因此,在实际应用中,需要综合考虑这些因素来准确计算电容短路
电流。

200kvar电容补偿的电流计算

200kvar电容补偿的电流计算

200kvar电容补偿的电流计算电容补偿是一种用来提高电力系统功率因数的方法。

在电力系统中,存在着大量的感性负载,这些负载会导致功率因数的下降,从而降低电网的效率。

为了解决这个问题,我们可以通过引入电容器来进行电容补偿,从而提高功率因数。

在电力系统中,电容器的功率计算公式为:Q = U × I × tanφ其中,Q表示电容器的无功功率,U表示电容器的电压,I表示电容器的电流,φ表示电容器的电压与电流间的相位差。

设定一个电容器的功率因数为λ,那么可以得到:cosφ = λtanφ = √(1 - λ²) / λ将这两个公式代入电容器功率计算公式中,我们可以得到:Q = U × I × √(1 - λ²) / λ如果我们需要计算电容器的电流I,常用的方法是断相法。

断相法是一种用来计算电容器电流的方法,其基本思想是通过在电容器与电源之间断开一相,然后测量断相前后的总功率差,从而得到电容器的无功功率。

根据功率计算公式,我们可以得到:ΔQ = ΔU × I × √(1 - λ²) / λ其中,ΔQ表示电容器的无功功率变化量,ΔU表示断相前后的电压变化量。

为了计算电容器的电流,我们可以将上面的公式转换为:I = ΔQ / (ΔU × √(1 - λ²) / λ)根据电容器的额定容量、额定电压和功率因数,我们可以计算出电容器的无功功率Q。

然后,通过测量断相前后的电压变化量ΔU,我们就可以计算出电容器的电流I。

以上就是关于200kvar电容补偿的电流计算的介绍。

希望对您有所帮助!。

电力电容电流的计算方法

电力电容电流的计算方法

关于电力电容器的计算公式和产品选型说明1.补偿功率(无功输出):Q=√3IU=2πfCU²(带n为额定值或标称值,如Qn、Un;不带n的为实际值,如Q、U)如:BZMJ0。

4—30-3电容器参数如下Qn=30KVarUn=0.4KVIn=43。

3Af=50HzCn=596。

8μF (制造商根据此值生产电容器,Cn一般不变)2.当电网电压变化时,电容器实际无功输出:Q=√3IU=2πfCnU²=(U/Un)²Qn (一般情况下,0。

4KV的电容器使用在电压400V的线路上)▲如:Un=400V,U=440V (即0。

4KV的电容器使用在电压440V的线路上)Q=(440/400)²×Qn=1。

21Qn (此时电容器过载,电容器严重发热,寿命缩短)▲如:Un=450V,U=400V (即0。

45KV的电容器使用在电压400V的线路上)Q=(400/450)²×Qn=0。

79Qn (此时电容器为降额使用,无功输出不足,用户投资不经济,但可靠性提高,电容器寿命延长。

目前电容柜均为分组自动补偿,只要总的电容量充足,提高电容器额定电压不影响电容柜的补偿效果,产品寿命五年左右)3.当电网有谐波时,总电流增大或谐波电流分量增大.如:I=1。

4In,U=UnQ=√3IU=√3×1。

4InUn=1.4Qn (此时电容器严重过载,电容器很快损坏失效)所以当用户发现电网存在谐波或使用有产生谐波的大功率负载(如中频炉,大型变频器、整流器等)或电容器上级的保护装置经常动作(如热继电器动作,保险丝熔断等),如检测电容器电流大于电容器额定电流的1.1倍以上,建议用户改用额定电压等级较高的电容器,如0.525KV等级:此时U=(400/525)Un=0。

76Un,Q=√3IU=√3×1。

4In×0。

76Un=1.06Qn电容器过载不多,能勉强应付使用.但谐波对电容器寿命的影响仍然存在,其影响情况相当复杂,在此不便展开讨论.最终解决办法是去除电网谐波(加装谐波滤波器)(串联调谐电抗器),净化电网,保证电容器及其它电器的安全运行。

电容电流计算(线路,发电机回路)

电容电流计算(线路,发电机回路)

电容电流的计算书电网的电容电流,应包括有电气连接的所有架空线路、电缆线路、发电机、变压器以及母线和电器的电容电流,并应考虑电网5~10年的发展。

1.架空线路的电容电流可按下式估算:I C =(2.7~3.3)U e L×10-3 (F-1)式中:L——线路的长度(㎞);U e——线路系统电压(线电压KV)I C ——架空线路的电容电流(A);2.7 ——系数,适用于无架空地线的线路;3.3 ——系数,适用于有架空地线的线路;同杆双回线路的电容电流为单回路的1.3~1.6倍。

亦可按附表1所列经验数据查阅。

附表1 架空线路单相接地电容电流(A/km)2.电缆线路的电容电流可按(F-2)式估算,亦可进行计算I C=0.1U e L (F-2)按电容计算电容电流具有金属保护层的三芯电缆的电容值见附表2。

附表2 具有金属保护层的三芯电缆每相对地电容值(µF/㎞)将求得的电缆总电容值乘以1.25即为全系统总的电容近似值(即包括变压器绕组、电 动机以及配电装置等的电容)。

单相接地电容电流可由下式求出: I C =3 U e ωC ×10-3(F-3)其中 ω=2πf e式中 I C —— 单相接地电容电流(A ); U e —— 厂用电系统额定线电压(kV ); ω —— 角频率; f e —— 额定功率(Hz );C —— 厂用电系统每相对地电容(µF );2.2、6~10 kV 电缆和架空线的单相接地电容电流I C 也可通过下式求出近似值。

6kV 电缆线路=I C 6S 22002.84S95++U e (A ) (F-4)10kV 电缆线路 =I C 0.23S22001.44S95++U e(A ) (F-5) 式中 S —— 电缆截面 (㎜²)U e —— 厂用电系统额定电压(kV ) 2.3 电容电流的经验值见附表3。

附表3 6~35kV 电缆线路单位长度的电容电流(A/㎞)2.4 6~10 kV 交联聚乙烯绝缘电力电缆的接地电容电流。

额定电流与最大电流的计算公式

额定电流与最大电流的计算公式

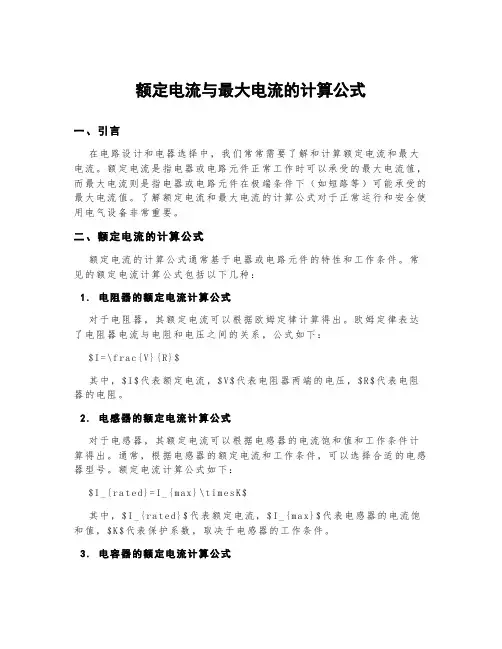

额定电流与最大电流的计算公式一、引言在电路设计和电器选择中,我们常常需要了解和计算额定电流和最大电流。

额定电流是指电器或电路元件正常工作时可以承受的最大电流值,而最大电流则是指电器或电路元件在极端条件下(如短路等)可能承受的最大电流值。

了解额定电流和最大电流的计算公式对于正常运行和安全使用电气设备非常重要。

二、额定电流的计算公式额定电流的计算公式通常基于电器或电路元件的特性和工作条件。

常见的额定电流计算公式包括以下几种:1.电阻器的额定电流计算公式对于电阻器,其额定电流可以根据欧姆定律计算得出。

欧姆定律表达了电阻器电流与电阻和电压之间的关系,公式如下:$I=\fr ac{V}{R}$其中,$I$代表额定电流,$V$代表电阻器两端的电压,$R$代表电阻器的电阻。

2.电感器的额定电流计算公式对于电感器,其额定电流可以根据电感器的电流饱和值和工作条件计算得出。

通常,根据电感器的额定电流和工作条件,可以选择合适的电感器型号。

额定电流计算公式如下:$I_{ra te d}=I_{max}\t im es K$其中,$I_{r at ed}$代表额定电流,$I_{ma x}$代表电感器的电流饱和值,$K$代表保护系数,取决于电感器的工作条件。

3.电容器的额定电流计算公式对于电容器,其额定电流取决于其最大耐受电流和工作条件。

额定电流计算公式如下:$I_{ra te d}=I_{max}\t im es K$其中,$I_{r at ed}$代表额定电流,$I_{ma x}$代表电容器的最大耐受电流,$K$代表保护系数,取决于电容器的工作条件。

三、最大电流的计算公式最大电流的计算公式通常是根据电器或电路元件的热特性和安全系数推导得出。

常见的最大电流计算公式包括以下几种:1.导线的最大电流计算公式对于导线,其最大电流取决于导线的材料、截面积和工作条件。

最大电流计算公式如下:$I_{ma x}=K\t im esI_{r at ed}$其中,$I_{m ax}$代表最大电流,$I_{ra t ed}$代表额定电流,$K$代表安全系数,用于考虑导线的散热和安全性能。

电容器的电流计算

电容器的电流计算

Y型时的电流:I相=Qc/(1.732×U相)△型时的电流:I线=Qc/(1.732×U线)(Qc=三相电容额定总量,单位:KVAR,U=电容额定电压,单位:KV)公式:I=P/(根3×U),I表示电流,单位“安培”(A);P表示功率,单位:无功“千乏”(Kvar),有功“千瓦”(KW);根3约等于1.732;U表示电压,单位“千伏”(KV)。

I=40/(1.732×10)…………(10KV的电容)I=2.3(A)I=40/(1.732*0.4)…………(0.4KV的电容)I=57.7(A)。

回答人的补充2009-11-30 16:54计算单台电容器额定电流注意要点一、当单台电容器为三相时,其标注的额定电压如6.6KV/√3和6.6KV。

这两种标注方式主要区别在于说明此三相电容内部接线方式分为星型Y和三角型Δ两种。

而加在三相电容器三个接线端电压均为线电压6.6KV。

计算其额定电流时和标注中6.6KV/√3分母上的√3无关,不管是Y接法Δ接法, U均为6.6KV。

而不是6.6KV/√3。

根据三相电功率P=√3IU得出I=P/√3U(不论星型Y和三角型Δ接法。

不考虑COSΦ。

)。

P为电容器额定容量Karv ,U为电网线电压。

二、当单台电容器为单相时,其标注的额定电压如6.6KV/√3和6.6KV,这两种标注方式主要区别在于说明:1、标称6.6KV /√3的单台电容当组成电容器组接在三相电网时只能接成Y,电网线电压为6.6KV时,此时电容两个接线柱实际电压为6.6KV/√3即3.8KV。

否则当接成Δ时电容器就会过电压,当单只电容接电源时只能接在3.8KV电网中而不是6.6KV电网。

这时计算单台电容器电流时I=P/U, P为电容器额定容量Karv , U为6.6KV/√3即3.8KV也就是电网电压的相电压而不是线电压6.6KV。

2、标称6.6KV的单台电容当组成电容器组接在三相电网时只能接成Δ,如果接成Y时,由于电容器两端实际电压降成相电压6.6KV/√3即3.8KV,他就达不到它的标称 Karv 值。

电容电流公式

电容电流公式

电容电流的公式是:
电容电流(I)=电容(C)×电压(V)/时间(t)
其中,电容(C)是电容器的容量,单位是法拉(F);电压(V)是电容器两端的电压差,单位是伏特(V);时间(t)是电压差发生的时间,单位是秒(s)。

电容电流的公式表明,电容电流与电容器的容量、电压差和时间有关。

当电容器的容量越大,电容电流就越大;当电压差越大,电容电流就越大;当时间越长,电容电流就越小。

电容电流的公式也可以写成如下形式:
电容电流(I)=电容(C)×变化率(ΔV/Δt)
其中,变化率(ΔV/Δt)表示电压差(ΔV)和时间(Δt)的变化率。

电容电流的公式是电学中常用的公式之一,在电子技术、电力系统、电机控制等领域都有广泛应用。

3.3v 1uf电容放电电流

3.3v 1uf电容放电电流

1. 电容放电电流概念3.3V 1uF电容的放电电流计算电容放电电流的应用场景结论电容放电电流是指在电容器放电过程中,电流的变化情况。

而3.3V1uF电容放电电流则是指在3.3V电压下,1uF电容放电时的电流大小。

下文将详细介绍3.3V 1uF电容放电电流的计算方法及其应用场景。

1. 电容放电电流概念电容是一种储存电荷的元件,当电容器上加上电压后,电容器就会储存电荷。

而当电容器放电时,储存在电容器上的电荷会以一定的电流流出。

这个流出的电流即为电容放电电流。

在直流条件下,电容器放电电流的大小与电压大小、电容大小以及放电时间有关。

根据电容器的放电公式,放电电流可以通过以下公式进行计算:I = V / (R * e^(t/(R*C)))其中,I为放电电流,V为电容器上的电压,R为电路的电阻大小,t为放电时间,C为电容器的电容大小。

2. 3.3V 1uF电容的放电电流计算以3.3V 1uF电容为例,我们可以通过上述公式来计算其放电电流。

假设在电容放电过程中,电路的电阻大小为100Ω,放电时间为1ms。

代入公式中,可以得到放电电流的大小为:I = 3.3 / (100 * e^(0.001/(100*0.000001))) ≈ 30.9mA当3.3V 1uF电容在100Ω的电路中放电1ms时,其放电电流大小约为30.9mA。

3. 电容放电电流的应用场景电容放电电流在电子工程领域有着广泛的应用。

在直流电源的稳压电路中,为了保证稳定输出电压,需要通过电容器对电路进行滤波。

而在电容器放电时,放电电流的大小对电路的稳定性、输出电压的波动等有着重要影响。

电容放电电流的大小也与电路的功耗、发热等相关。

在进行电子产品的设计时,需要充分考虑电容的放电电流大小,以保证电路的稳定性和安全性。

4. 结论通过以上介绍,我们了解了3.3V 1uF电容放电电流的计算方法及其应用场景。

电容放电电流作为电子工程中重要的参数,在实际工程设计中具有重要意义。

电容纹波电流计算公式

电容纹波电流计算公式

电容纹波电流计算公式
电容纹波电流是指在电容器充电或放电过程中电流的波动情况。

在理想情况下,电容器的纹波电流应该为0,即电流应该是恒
定的。

然而,在实际电路中,电容器的纹波电流会受到各种因素的影响,比如电源的波动、负载的变化等,导致电流有一定的波动。

电容纹波电流可以通过以下公式计算:
纹波电流(Ip_p) = 电容器电流的峰值 - 电容器电流的最小值
其中,电容器电流的峰值可以通过以下公式计算:
电容器电流的峰值(Ip) = (电容器电压的峰值(Up))/ (负载电阻(Rload))
电容器电流的最小值可以通过以下公式计算:
电容器电流的最小值(Imin) = (电容器电压的最小值(Umin))/ (负载电阻(Rload))
需要注意的是,电容器电压的峰值和最小值是指电容器电压的波动范围,负载电阻是指电容器与负载之间的电阻。

电容与电流电压的关系公式

电容与电流电压的关系公式

电容与电流电压的关系公式
线性电容元件的电压电流关系:设电压、电流为时间函数,现在求其电压、电流关系。

当极板间的电压变化时,极板上的电荷也之变化,于是在电容元件中产生了电流。

此电流
可由下式求得:i=dq/dt =c(du/dt)。

上式表明,电流的大小与方向取决于电压对时间的变化率。

电压增高时,du/dt〉0,
则dq/dt〉0,i〉0,极板上电荷增加,电容器充电;电压降低时,du/dt〈0,则dq/dt〈0,i〈0,极板上电荷减少,电容器反向放电。

当电压不随时间变化时,du/dt=0,则i=0,这时电容元件的电流等于零,相当于开路。

故电容元件有隔断直流的作用。

开拓资料:
电容器,通常简称其容纳电荷的本领为电容,用字母c表示。

定义1:电容器,顾名
思义,是‘装电的容器’,是一种容纳电荷的器件。

英文名称:capacitor。

电容器是电
子设备中大量使用的电子元件之一,广泛应用于电路中的隔直通交,耦合,旁路,滤波,
调谐回路,能量转换,控制等方面。

定义2:电容器,任何两个彼此绝缘且相隔很近的导体(包括导线)间都构成一个电容器。

电容与电容器相同。

电容为基本物理量,符号c,单位为f(法拉)。

通用公式c=q/u平行板电容器专用公式:板间电场强度e=u/d ,电容器电容决定式
c=εs/4πkd。

电容与电压电流的关系公式

电容与电压电流的关系公式

电容与电压电流的关系公式
电容与电压电流的关系公式是理解电路中电容的关键。

在一个电容中,电荷被存储在两个导体板之间的电场中。

当电容中的电荷增加时,电容的电压也会增加。

这个关系可以用以下公式表示:
Q = CV
其中,Q表示电容器中存储的电荷,C表示电容量,V表示电
容器的电压。

这个公式表明,如果电容器的电压增加,电容器中存储的电荷也会增加。

反之亦然。

另一个关系是电容器的电流与电压之间的关系。

当电容器被连接到电源电路中时,电流会开始流动,但随着时间的推移,电流会逐渐减小。

这个关系可以用以下公式表示:
I = C(dv/dt)
其中,I表示电容器中的电流,C表示电容量,dv/dt表示电压
变化的速率。

这个公式表明,电容器的电流与其电压变化的速度成正比,而与电压本身无关。

根据这两个公式,可以得出电容器的阻抗公式:
Z = 1/(jωC)
其中,Z表示电容器的阻抗,j表示虚数单位,ω表示角频率,
C表示电容器的电容量。

这个公式表明,电容器的阻抗与其电
容量成反比,而与角频率成正比。

总之,电容器的电流、电压和阻抗之间有着密切的关系,这些关系可以用简单的公式进行描述。

当我们深入了解这些关系时,就可以更好地理解电路中电容的作用和相互作用。

10uf 450v 电容的充电电流计算

10uf 450v 电容的充电电流计算

10uf 450v 电容的充电电流计算下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

本文下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在电子学领域中,电容器是一种常见的元件,它在电路中扮演着储存和释放电能的重要角色。

电容瞬态电流计算公式

电容瞬态电流计算公式

电容瞬态电流计算公式
电容器的瞬态电流可以通过以下公式来计算:
i(t) = C (dv(t)/dt)。

其中,i(t)表示时间t时刻的瞬态电流,C表示电容器的电容量,dv(t)/dt表示电压随时间的变化率。

这个公式描述了电容器在充电或放电过程中的瞬态电流。

在充
电过程中,电流会随着电压的变化而变化,而在放电过程中,电流
的方向会相反。

这个公式可以帮助我们理解电容器在电路中的行为,以及在设计电路时如何考虑电容器的瞬态电流对电路性能的影响。

除了这个基本的公式,还可以根据具体的电路情况和电容器的
特性来进行更复杂的瞬态电流计算。

例如,考虑电容器的等效串联
电阻、电压源的波形等因素,都可以对瞬态电流产生影响,需要结
合实际情况进行分析和计算。

电容器充电电流的计算公式

电容器充电电流的计算公式

电容器充电电流的计算公式问题:比如电容的初始电压为0V,我要把这个电容在3秒内升到600V,此电容的容量为3300UF。

如何计算这个电容的充电电流要多大才能在3秒内充到600V的电压,请大家给出计算方法和公式,谢谢大家。

在交流电路中电容中的电流的计算公式:I=U/XcXc=1/2πfCI=2πfCUf:交流电频率U:电容两端交流电压C:电容量在直流电路中电容中上的电量:Q=CU,如电容器两端电压不变,电容上的电量也不变,电容中就没有电流流过。

这就是电容的通交流隔直流。

【电容器充电电流的计算公式_电容电感的计算公式】电容电压从零在三秒内升到600伏,这是一个零状态响应过程,电容的电压是有公式的:U(t)=Us乘上(1-e的负的套分之t次方)套是时间常数,套=RC而后i(t)=C*(du/dt) 即电容的充电电流等于电压U(t)求导再乘以电容C即得到但按照这个公式 U(t)=Us乘上(1-e的负的套分之t次方)似乎缺条件,也就是不知道R,我认为思想是对的,不知对你是否有用?电容量的定义是,每升高1V需要的电荷量Q。

3300μF = 0.0033F,即高1V需要的电荷量0.0033库仑的电荷。

电流的定义是,1秒钟流进(过)的电荷量Q。

所以,电流量I = C*V/S = 0.0033*600/3 = 0.66A提醒:你要保持3秒钟内,给电容的电流稳定在0.66A,那么充电的电压要不断升高哦。

电容电流的计算公式在交流电路中电容中的电流的计算公式:I=U/XcXc=1/2πfCI=2πfCUf:交流电频率U:电容两端交流电电压C:电容器电容量在直流电路中电容中上的电量:Q=CU,如电容器两端电压不变,电容上的电量也不变,电容中就没有电流流过。

这就是电容的通交流隔直流。

电容器的额定电流如何计算?公式:I=P/(根3×U),I表示电流,单位“安培”(A);P表示功率,单位:无功“千乏”(Kvar),有功“千瓦”(KW);根3约等于1.732;U表示电压,单位“千伏”(KV)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电流计算
根据某进口品牌电容器铭牌,参考举例:要达到50Kvar无功输出。

需配置电容器为70Kvar电容器。

其额定电流为:81.6A,额定电压为:500V,产品型号:7R50+XD70.
根据公式计算:
额定电流 I=Q÷(1.732·U)=70÷(1.732X0.5)=80.83≈81A
2
3
4
容量(Kvar) Q=1.732U·68.04=49.49≈50
综上计算公式可知,当系统电压越低,运行电流也变小,其实际输出容量则越小。

考虑到一般低压配电系统运行电压为380V±5%。

取其上限计算。

U=380+(380X0.05)=399≈400V .考虑其加装7%电抗器后电容器端电
压被抬高大约28V左右.实际运行电压假定为430V。

——仅供参考
电流(A) I=162X0.43=69.66A≈70A
容量(Kvar) Q=1.732U·9.66=51.8≈52
若实际电流为380V, 考虑其加装7%电抗器后电容器端电压被抬高大约28V左右.实际运行电压假定为410V.
电流(A) I=162X0.41=66.42≈67A
——仅供参考。
