二组分金属相图的绘制

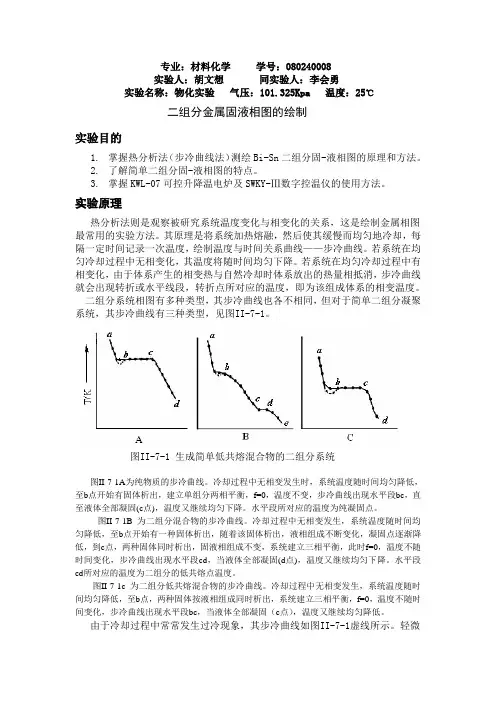

二组分金属固液相图的绘制
专业：材料化学学号：080240008实验人：胡文想同实验人：李会勇实验名称：物化实验气压：101.325Kpa 温度：25℃二组分金属固液相图的绘制实验目的1.掌握热分析法（步冷曲线法）测绘Bi-Sn二组分固-液相图的原理和方法。
2.了解简单二组分固-液相图的特点。
3.掌握KWL-07可控升降温电炉及SWKY-Ⅲ数字控温仪的使用方法。
实验原理热分析法则是观察被研究系统温度变化与相变化的关系，这是绘制金属相图最常用的实验方法。
其原理是将系统加热熔融，然后使其缓慢而均匀地冷却，每隔一定时间记录一次温度，绘制温度与时间关系曲线——步冷曲线。
若系统在均匀冷却过程中无相变化，其温度将随时间均匀下降。
若系统在均匀冷却过程中有相变化，由于体系产生的相变热与自然冷却时体系放出的热量相抵消，步冷曲线就会出现转折或水平线段，转折点所对应的温度，即为该组成体系的相变温度。
二组分系统相图有多种类型，其步冷曲线也各不相同，但对于简单二组分凝聚系统，其步冷曲线有三种类型，见图II-7-1。
图II-7-1 生成简单低共熔混合物的二组分系统图II-7-1A为纯物质的步冷曲线。
冷却过程中无相变发生时，系统温度随时间均匀降低，至b点开始有固体析出，建立单组分两相平衡，f=0，温度不变，步冷曲线出现水平段bc，直至液体全部凝固(c点)，温度又继续均匀下降。
水平段所对应的温度为纯凝固点。
图II-7-1B 为二组分混合物的步冷曲线。
冷却过程中无相变发生，系统温度随时间均匀降低，至b点开始有一种固体析出，随着该固体析出，液相组成不断变化，凝固点逐渐降低，到c点，两种固体同时析出，固液相组成不变，系统建立三相平衡，此时f=0，温度不随时间变化，步冷曲线出现水平段cd，当液体全部凝固(d点)，温度又继续均匀下降。
水平段cd所对应的温度为二组分的低共熔点温度。
图II-7-1c 为二组分低共熔混合物的步冷曲线。
冷却过程中无相变发生，系统温度随时间均匀降低，至b点，两种固体按液相组成同时析出，系统建立三相平衡，f=0，温度不随时间变化，步冷曲线出现水平段bc，当液体全部凝固（c点），温度又继续均匀降低。
二金属相图
一、实验目的1．用热分析法（步冷曲线法）测绘Bi-Sn二组分金属相图。
2．掌握热电偶测量温度的基本原理和自动平衡记录仪的使用方法。
二、仪器与药品计算机及接口，铂电极一支；电炉三个；调压器三个；小保温杯一个；样品玻璃试管五个；样品试管架一个；夹子；测水沸点仪一套（公用）纯锡；纯铋；松香；液体石蜡三、实验原理较为简单的二组分金属相图主要有三种；一种是液相完全互溶，凝固后，固相也能完全互深成固熔体的系统，最典型的为Cu-Ni系统；另一种是液相完全互溶而固相完全不互溶的系统，最典型的是Bi-Cd系统；还有一种是液相完全互溶，而固相是部分互溶的系统，如Pb-Sn系统，本实验研究的Bi-Sn 中最大溶解度为21%（质量分分数）。
热分析法（步冷曲线法）是绘制相图的基本方法之一。
它是利用金属及合金在加热和冷却过程中发生相变时，潜热的释出或吸收及热容的突变，来得到金属或合金中相转变温度的方法。
通常的做法是先将金融或合金全部熔化，然后让其在一定的环境中自行冷却，并在记录仪上自动画出温度随时间变化的步冷曲线。
当溶融的系统均匀冷却时，如果系统不发生相变，则系统的温度随时间的变化是均匀的，冷却速率较快（如图中ab线段）；若在冷却过程中发生了相变，由于在相变过程中伴随着放热效应，所以系统的温度随时间变化的速率发生改变，系统的冷却速率减慢，步冷曲线上出现转折（如图中b点）。
当熔液继续冷却到某一点时（如图中c点）。
此时溶液系统以低共溶混合物的固体析出。
在低共熔混合物全部凝固以前，系统温度保持不变，因此步冷曲线上出现水平线段（如图中cd线段）；当溶液完全凝固后，温度才迅速下降（如图中de线段）。
由此可知，对组成一定的二组分低共溶合物系统，可以根据它的步冷曲线得出有固体析出的温度和低共熔点温度。
根据一系列组成不同系统的步冷曲线的各转折点，即可画出二组分系统系列组成不同系统的步冷曲线的各转折点，即可画出二组分系统的相同。
用热分析法（步冷曲线法）绘制相图时，被测系统必须时时处于或近相平衡状态，因此冷却速率要足够慢才能得到较好的结果。
组分金属相图绘
组分金属相图绘————————————————————————————————作者：————————————————————————————————日期：实验五二组分金属相图的绘制【目的要求】1. 学会用热分析法测绘Sn-Bi二组分金属相图。
2. 了解纯物质和混合物步冷曲线的形状有何不同，其相变点的温度应如何确定。
3. 学会金属相图实验数据的采集，步冷曲线的绘制、相图曲线的绘制。
【实验原理】测绘金属相图常用的实验方法是热分析法，其原理是将一种金属或两种金属混合物熔融后，使之均匀冷却，每隔一定时间记录一次温度，表示温度与时间关系的曲线称为步冷曲线。
当熔融体系在均匀冷却过程中无相变化时，其温度将连续均匀下降得到一平滑的步冷曲线；当体系内发生相变时，则因体系产生的相变热与自然冷却时体系放出的热量相抵消，步冷曲线就会出现转折或水平线段，转折点所对应的温度，即为该组成体系的相变温度。
利用步冷曲线所得到的一系列组成和所对应的相变温度数据，以横轴表示混合物的组成，纵轴上标出开始出现相变的温度，把这些点连接起来，就可绘出相图。
二元简单低共熔体系的步冷曲线及相图如图2-5-1所示。
用热分析法测绘相图时，被测体系必须时时处于或接近相平衡状态，因此必须保证冷却速度足够慢才能得到较好的效果。
此外，在冷却过程中，一个新的固相出现以前，常常发生过冷现象，轻微过冷则有利于测量相变温度；但严重过冷现象，却会使转折点发生起伏，使相变温度的确定产生困难。
见图2-5-2。
遇此情况，可延长dc线与ab线相交，交点e即为转折点。
图1 根据步冷曲线绘制相图图2 有过冷现象时的步冷曲线【仪器试剂】电脑1台；立式加热炉1台；保温炉1台；调压器1台；镍铬-镍硅热电偶1副；不锈钢样品管6个。
Sn(C.P.)；Bi(C.P.)；石蜡油；【实验步骤】1. 样品配制用台称分别称取纯Sn、纯Bi各100g，另配制含锡20%、42%、60%、80%的铋锡混合物各100g，分别置于不锈钢样品管中，在样品中加入少量石蜡油。

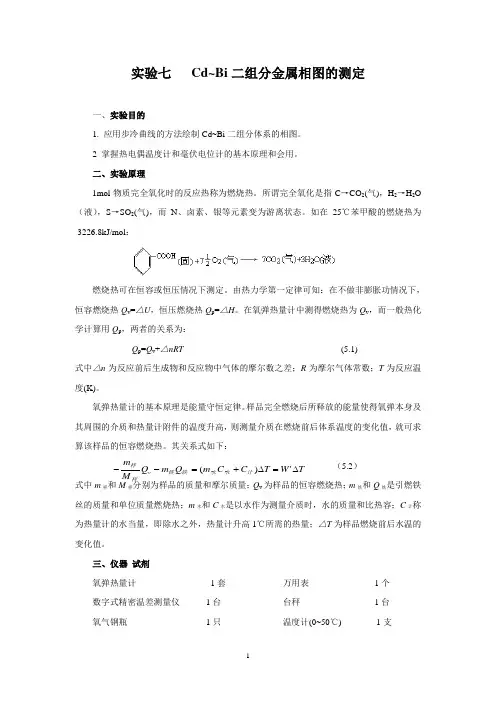

实验七 Bi~Cd金属相图的绘制
实验七 Cd~Bi 二组分金属相图的测定一、实验目的1. 应用步冷曲线的方法绘制Cd~Bi 二组分体系的相图。
2 掌握热电偶温度计和毫伏电位计的基本原理和会用。
二、实验原理1mol 物质完全氧化时的反应热称为燃烧热。
所谓完全氧化是指C →CO 2(气)，H 2→H 2O （液），S →SO 2(气)，而N 、卤素、银等元素变为游离状态。
如在25℃苯甲酸的燃烧热为-3226.8kJ/mol ：燃烧热可在恒容或恒压情况下测定。
由热力学第一定律可知：在不做非膨胀功情况下，恒容燃烧热Q v =△U ，恒压燃烧热Q p =△H 。
在氧弹热量计中测得燃烧热为Q v ，而一般热化学计算用Q p ，两者的关系为：Q p =Q v +△nRT (5.1)式中△n 为反应前后生成物和反应物中气体的摩尔数之差；R 为摩尔气体常数；T 为反应温度(K)。
氧弹热量计的基本原理是能量守恒定律。
样品完全燃烧后所释放的能量使得氧弹本身及其周围的介质和热量计附件的温度升高，则测量介质在燃烧前后体系温度的变化值，就可求算该样品的恒容燃烧热。
其关系式如下：（5.2） 式中m 样和M 样分别为样品的质量和摩尔质量；Q v 为样品的恒容燃烧热；m 铁和Q 铁是引燃铁丝的质量和单位质量燃烧热；m 水和C 水是以水作为测量介质时，水的质量和比热容；C 计称为热量计的水当量，即除水之外，热量计升高1℃所需的热量；△T 为样品燃烧前后水温的变化值。
三、仪器 试剂氧弹热量计 1套 万用表 1个 数字式精密温差测量仪 1台 台秤 1台 氧气钢瓶 1只 温度计(0~50℃) 1支T W T C C m Q m Q M m 计水水铁铁v 样样∆=∆+=--')(氧气减压阀1只小台钟1只压片机1台烧杯(1000mL) 1只电炉(500W) 1个电子天平1台塑料桶1个引燃铁丝直尺1把苯甲酸(分析纯)剪刀1把萘(分析纯)四、实验步骤1. 将热量计及其全部附件加以整理并洗净。

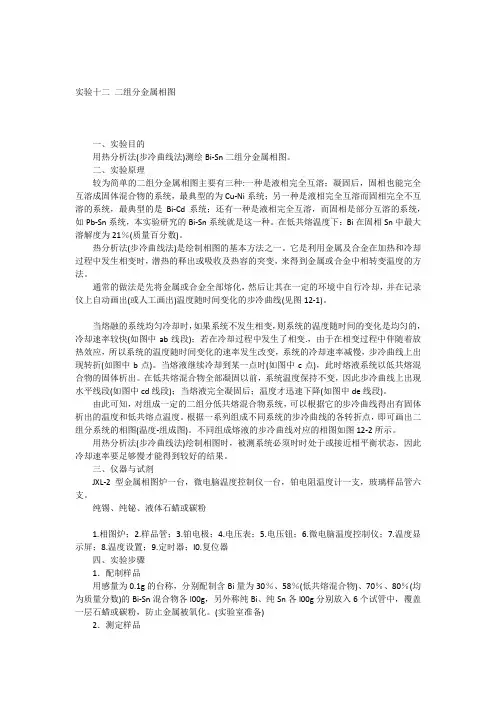

实验十二二组分金属相图
实验十二二组分金属相图一、实验目的用热分析法(步冷曲线法)测绘Bi-Sn二组分金属相图。
二、实验原理较为简单的二组分金属相图主要有三种:一种是液相完全互溶；凝固后，固相也能完全互溶成固体混合物的系统，最典型的为Cu-Ni系统；另一种是液相完全互溶而固相完全不互溶的系统，最典型的是Bi-Cd系统；还有一种是液相完全互溶，而固相是部分互溶的系统，如Pb-Sn系统，本实验研究的Bi-Sn系统就是这一种。
在低共熔温度下：Bi在固相Sn中最大溶解度为21％(质量百分数)。
热分析法(步冷曲线法)是绘制相图的基本方法之一。
它是利用金属及合金在加热和冷却过程中发生相变时，潜热的释出或吸收及热容的突变，来得到金属或合金中相转变温度的方法。
通常的做法是先将金属或合金全部熔化，然后让其在一定的环境中自行冷却，并在记录仪上自动画出(或人工画出)温度随时间变化的步冷曲线(见图12-1)。
当熔融的系统均匀冷却时，如果系统不发生相变，则系统的温度随时间的变化是均匀的，冷却速率较快(如图中ab线段)；若在冷却过程中发生了相变.，由于在相变过程中伴随着放热效应，所以系统的温度随时间变化的速率发生改变，系统的冷却速率减慢，步冷曲线上出现转折(如图中b点)。
当熔液继续冷却到某一点时(如图中c点)，此时熔液系统以低共熔混合物的固体析出。
在低共熔混合物全部凝固以前，系统温度保持不变，因此步冷曲线上出现水平线段(如图中cd线段)；当熔液完全凝固后；温度才迅速下降(如图中de线段)。
由此可知，对组成一定的二组分低共熔混合物系统，可以根据它的步冷曲线得出有固体析出的温度和低共熔点温度。
根据一系列组成不同系统的步冷曲线的各转折点，即可画出二组分系统的相图(温度-组成图)。
不同组成熔液的步冷曲线对应的相图如图12-2所示。
用热分析法(步冷曲线法)绘制相图时，被测系统必须时时处于或接近相平衡状态，因此冷却速率要足够慢才能得到较好的结果。
三、仪器与试剂JXL-2型金属相图炉一台，微电脑温度控制仪一台，铂电阻温度计一支，玻璃样品管六支。
二组分合金系统相图的绘制
综合测试实验、目的要求1.用热分析步冷曲线法绘制铋-镉二组分金属相图2.掌握热分析法的测量技术二、基本原理较为简单的二组分金属相图主要有三种：一种是液相完全互溶，固相也完全互溶成固溶体的系统，最典型的为Cu-Ni 系统；一种是液相完全互溶而固相完全不互溶的系统，最典型的是Bi-Cd 系统；还有一种是液相完全互溶，固相是部分互溶的系统，如Pb-S n系统，本实验研究的是Bi-Cd系统。
热分析中的步冷曲线法是绘制相图的基本方法之一。
它是利用金属及合金在加热和冷却过程中发生相变时，热量的释放或吸收及热容的突变，得到金属或合金中相转变温度的方法。
本实验是先将金属或合金全部熔化，然后让其在一定的环境中冷却，并在电脑上自动画出温度随时间变化的关系曲线—步冷曲线（见图1）。
当熔融的系统均匀冷却时，如果系统不发生相变，则系统的温度随时间的变化是均匀的，冷却速率较快（如图1中ab线段）；若在冷却过程中发生了析出固体的相变，由于在相变过程中伴随着放热效应，所以系统的温度随时间变化的速率发生改变，系统的冷却速率减慢，步冷曲线上出现转折（如图 1 中b 点）。
当熔液继续冷却到某一点时（如图1 中c 点），系统以低共熔混合物固体析出，在低共熔混合物全部凝固以前，系统温度保持不变，因此步冷曲线上出现水平线段（如图1中cd线段）；当熔液完全凝固后，温度才迅速下降（如图1 中的线段）。
图1 步冷曲线图2 步冷曲线与相图由此可知，对组成一定的二组分低共熔混合物体系，可以根据它的步冷曲线得出有固体析出的温度和低共熔点温度。
根据一系列组成不同系统的步冷曲线的各转折点，即可画出二组分系统的相图（温度-组成图）。
不同组成熔液的步冷曲线对应的相图如图2 所示。
用步冷曲线法绘制相图时，被测系统必须时时处于接近相平衡状态，因此冷却速率要足够慢才能得到较好的结果。
三、仪器和试剂1.仪器：ZR-HX金属相图试验装置一套；电脑一台（四套公用）2.试剂：铋（分析纯、熔点为544.5 K）、镉（分析纯、熔点为594.1 K）四、实验步骤1.配制试样：配制含铋质量分数分别为20% 40% 60%、80%的Bi-Cd合金150g,再称纯Bi、纯Cd 各150 g,分别放入6个不锈钢试管中，上面滴入约1 mL的硅油。
实验五二组分金属相图的测绘
实验五二组分金属相图的测绘一、实验目的1、了解热分析的测量技术。
2、掌握热分析法绘制Pb-Sn合金相图的方法。
二、实验原理物质在不同的温度、压力和组成下，可以处于不同的状态。
研究多相平衡体系的状态如何随温度、压力、浓度而变化，并用几何图形表示出来，这种图形称为相图。
二组分体系的相图分为气-液体系和固-液体系两大类，本实验为后者也称凝聚体系，它受压力影响很小，其相图常用温度组成的平面图表示。
热分析法（步冷曲线法）是绘制相图的常用方法之一。
这种方法是通过观察体系在冷却（或加热）时温度随时间的变化关系，来判断有无相变的发生。
通常的做法是先将体系全部熔化，然后让其在一定环境中自行冷却；并每隔一定的时间（例如半分钟或一分钟）记录一次温度。
以温度（T）为纵坐标，时间（t）为横坐标，画出步冷曲线T-t图。
图4-1是二组分金属体系的一种常见类型的步冷曲线。
当体系均匀冷却时，如果体系不发生相变，则体系的温度随时间的变化将是均匀的，冷却也较快（如图中ab线段）。
若在冷却过程中发生了相变，由于在相变过程中伴随着热效应，所以体系温度随时间的变化速度将发生改变，体系的冷却速度减慢，步冷曲线就出现转折即拐点（如图中b点所示）。
当熔液继续冷却到某一点时（例如图中c点），由于此时熔液的组成已达到最低共熔混合物的组成，故有最低共熔混合物析出，在最低共熔混合物完全凝固以前，体系温度保持不变，因此步冷曲线出现水平线段即平台（如图中cd段）。
当熔液完全凝固后，温度才迅速下降（见图中de线段）。
由此可知，对组成一定的二组分低共熔混合物体系，可以根据步冷曲线，判断固体析出时的温度和最低共熔点的温度。
然后用温度作纵坐标，组成作横坐标绘制相图T-C图(见图4－2)。
本实验是利用“热分析法”测定一系列不同组成Pb-Sn混合物的步冷曲线，从而绘制出其二组分体系的金属相图。
由于这两种金属之任何一种都能溶解于另一种金属中，实际上是一个部分互溶的低共熔体系，但用一般的热分析方法，只能得到一相当于简单的低共熔混合物类型的相图。
实验十一 二组分合金相图的绘制
实验十一二组分合金相图的绘制(一)、实验目的1．掌握二组分体系的步冷曲线及相图的绘制方法。
2．用热分析法测绘Sn—Bi二元合金相图。
(二)、实验原理金属的熔点－组成相图，是采用热分析法由一系列组成不同的样品的步冷曲线进一步绘制而成。
所谓步冷曲线（即冷却曲线），是将体系加热熔融成均匀液相后，使之逐渐冷却，在冷却过程中，每隔一定时间记录一次温度，所得一系列温度对时间的数据绘制成表示温度与时间关系曲线，称为步冷曲线。
图11—1所示是三种形状的冷却曲线，如果用记录仪连续记录体系逐步冷却的温度，则冷却曲线的形状如11—2左图所示，由此可绘制出11—2右图，即合金相图。
（a）纯物质(b)混合物(c)低熔混合物时间图11—1典型冷却曲线图11—2 Bi—Cd合金冷却曲线及相图熔融体系在均匀冷却过程中无相变时，温度将连续均匀下降，得到一条连续的冷却曲线；若在冷却过程中发生了相变，则因放出相变热，使热损失有所低偿，温度变化将减缓或维持不变，冷却曲线就出现转折或呈水平线段，转折点所对应的温度即为该体系的相变温度，所以，由体系的冷却曲线可知体系在冷却过程中的热量变化，从而确定有无相变及其相变温度，故此方法叫做热分析法。
用热分析法绘制相图时，被测体系必须时时处于或接近相平衡状态，因此体系的冷却速度必须足够慢才能得到较好的结果。
本实验为Sn—Bi体系，是一种形成部分互溶的固态溶液且具有低共熔点的二组分体系，它不属于简单低共熔类型，当含Sn 85％以上即出现固熔体。
因此用本实验的方法还不能作出完整的相图。
(三)、仪器药品KWL—08可控硅升降温电炉、SWL Y数字控温仪、纯锡、纯铋(四)、实验步骤以上五个样品分别装入不锈钢样品管中，插上温度探头套管，连接仪器，接通电源，按下图设定实验温度：1—电源开关 2—定时按钮 3—切换工作、置数工作状态 4、5、6、7—温度设定8、9—指示灯 10、11、12—数字显示窗口图12—3 SWKY数字控温仪2．定时设定：时间间隔设定30s，从0～99s之间按上下键2按钮调节。
二组分金属相图的绘制
二组分金属相图的绘制
1 实验要求
(1) 测定Sn-Bi合金的步冷曲线，绘制其相图并确定低共熔点及相应的组成。
(2) 了解热分析法测量原理，掌握热电偶的使用和校正。
(3) 回答本次实验需要讨论的5个问题。
2 注意事项
(1)按程序降低加热电压，否则热惯性太大，温度会过高。
如温度过高，取
出样品管对炉口扇风降低温度。
(2) 试样溶解后一定要搅拌均匀，这样数据才准确。
如搅拌后温度过低，
可用50V电压再加热。
搅拌时动作要轻，防止烫伤。
3 问题讨论
(1) 在实验中，样品管内中为何加入石墨？
(2) 在实验中，为什么要选择适当的样品量和适当的升温速率？
(3) 二组分金属相图各相区的相律是多少？
(4) 何谓步冷曲线法？用步冷曲线法测绘相图时，应注意哪些问题？
(5) 分析各步冷曲线上出现平台的原因。
4 参考文献
(1)复旦大学.物理化学实验[M].北京:高等教育出版社, 1993
(2) 罗澄源.物理化学实验[M].北京:高等教育出版社,2003
(3) 刘青,王永宁等.微机金属相图绘制的实验程序设计[J].青海师范大学学
报(自然科学版),2007,(2)
(4) 于庆水,潘春晖.金属相图实验的改进[J].沧州师范专科学校学
报,2004,(1)
(5) 蔡定建,杨忠等.二元合金相图的绘制与应用实验装置的改进[J].南方冶
金学院学报,2001,(1)。
实验六、二组分合金相图
二组分合金相图一、实验目的1．用热分析法(步冷曲线法)测绘Pb—Sn二组分金属相图。
2．了解固液相图的特点，进一步学习和巩固相律等有关知识。
3．掌握金属相图（步冷曲线）测定仪的基本原理及方法。
二、实验原理1、二组分固-液相图人们常用图形来表示体系的存在状态与组成、温度、压力等因素的关系。
以体系所含物质的组成为自变量，温度为应变量所得到的T-x图是常见的一种相图。
二组分相图已经得到广泛的研究和应用。
固-液相图多应用于冶金、化工等部门。
二组分体系的自由度与相的数目有以下关系：自由度= 组分数–相数+ 2 （1）由于一般的相变均在常压下进行，所以压力P一定，因此以上的关系式变为：自由度= 组分数–相数+ 1 （2）又因为一般物质其固、液两相的摩尔体积相差不大，所以固-液相图受外界压力的影响颇小。
这是它与气-液平衡体系的最大差别。
图1以邻-、对-硝基氯苯为例表示有最低共熔点相图的构成情况：高温区为均匀的液相，下面是三个两相共存区，至于两个互不相溶的固相A、B和液相L三相平衡共存现象则是固-液相图所特有的。
从式（2）可知，压力既已确定，在这三相共存的水平线上，自由度等于零。
3、较为简单的二组分金属相图主要有三种；（1）是液相完全互溶，凝固后，固相也能完全互溶成固熔体的系统，最典型的为Cu—Ni系统；（2）是液相完全互溶而固相完全不互溶的系统，最典型是Bi—Cd系统；（3）是液相完全互溶，而固相是部分互溶的系统，如Pb—Sn系统，本实验研究的系统就是这一种。
在低共熔温度下，Pb在固相Sn中最大溶解度为(质量百分数)。
2、热分析法(步冷曲线法)是绘制相图的基本方法之一。
热分析法是相图绘制工作中常用的一种实验方法。
按一定比例配成均匀的液相体系，让它缓慢冷却。
以体系温度对时间作图，则为步冷曲线。
曲线的转折点表征了某一温度下发生相变的信息。
由体系的组成和相变点的温度作为T-x图上的一个点，众多实验点的合理连接就成了相图上的一些相线，并构成若干相区。
实验六 二组份合金体系相图的绘制
二组份合金体系相图的绘制Ⅰ、目的要求一、用热分析法测量铅、锡二元金属相图，了解固-液相图的基本特点。
二、学会热电偶测温技术。
三、掌握可控升降温电炉和数字式控温仪的使用方法。
Ⅱ、实验原理Ⅲ、仪器与试剂KWL-09多头可控升降温电炉。
SWKY-1型数字控温仪，配控温热电偶和测温热电偶。
微型计算机，金属相图测绘软件。
1～6号样品，分别为含铅0、20、40、60、80、100％的铅锡合金Ⅳ、实验步骤1、依次打开微型计算机和SWKY―1型数字控温仪的电源开关，调节SWKY―1型数字控温仪至380℃；按“工作／置数”键使工作指示灯亮，电炉开始通电升温。
2、从微型计算机桌面双击“金属相图1.5”软件，进入软件主界面，点击“设置坐标”，弹出对话框，设置温度范围0～400℃，时间20min。
3、从试管架上取出1号样品管放入电炉加热腔内，待“温度显示Ⅱ”示数(即样品的温度)升至380℃时（整个实验期间要绝对避免温度超过400℃，以免损坏仪器），小心将l号样品管连同测温热电偶移至冷却腔内，把2号样品管放入加热腔内加热。
待“温度显示Ⅱ”示数开始下降时，点击“开始绘图”，金属相图软件会记录1号样品的步冷曲线图，当温度降至140℃，点击“停止绘图”。
点击“保存”，文件名为“实验者姓名―00”，然后将1号样品管放回试管架原位置，将测温探头Ⅱ插入2号样品管内，待温度超过350℃时，小心将2号样品管连同测温热电偶移至冷却腔内，按照1号样品相同步骤冷却绘图，并保存文件名为“实验者姓名―20”。
4、用同样的方法测余下4个样品的步冷曲线图。
(在绘制6号样品图像的同时，把1号样品放在炉腔加热。
) 完毕后关闭SWKY―1型数字控温仪。
5、点击主界面“打开”键，在弹出对话框后选择文件“实验者姓名―00”，用鼠标点击图像，在平台曲线前中后各取1点，读取3点的“纵坐标”并取这3点“纵坐标”的平均值，记录于下表，同时清屏；打开“实验者姓名―100”用鼠标点击图像，在平台曲线前中后各取1点，读取3点的“纵坐标”并取这3点“纵坐标”的平均值，记录于下表，同时清屏；打开“实验者姓名―20”，点击第一拐点，读取并记录拐点温度，并找出该曲线的平台曲线温度，并记录于下表，同时清屏；依次读取“实验者姓名―20”“实验者姓名―40”、“实验者姓名―60”和“实验者姓名―80”的拐点与平台温度。
实验31 二组分金属相图的绘制
二 组 分 金 属 相 图 的 绘 制
7、重新塞上橡皮塞，将试管放回炉内。 重新塞上橡皮塞，将试管放回炉内。 8、当温度降到295℃时，按四次定时键，即60s报时 当温度降到295℃时 按四次定时键， 60s报时 295℃ 一次。 一次。 9、每报一次即把那一刻的温度记录下来。 每报一次即把那一刻的温度记录下来。 10、当温度降到120℃时，停止记录。 10、当温度降到120℃时 停止记录。 120℃ 11、把各组的数据（分别是： Sn、30%Bi、50%Bi、 11、把各组的数据（分别是：纯Sn、30%Bi、50%Bi、 80%Bi、 Bi）综合起来。 80%Bi、纯Bi）综合起来。 12、合并各组的5条步冷曲线，作Bi-Sn相图。 12、合并各组的5条步冷曲线， Bi-Sn相图。 相图
31.5 问题讨论
（1）总质量相同但组成不同的Bi-Cd混合物的步冷 总质量相同但组成不同的Bi-Cd混合物的步冷 Bi 曲线，其水平段的长度有什么不同？为什么？ 曲线，其水平段的长度有什么不同？为什么？ （2）有一失去标签的Bi-Sn合金样品，用什么方法 有一失去标签的Bi-Sn合金样品， Bi 合金样品
大 学 通 用 化 学 实 验 技 术
9/9
环境中自行冷却， 画出冷却温度随时间变化的步冷曲线 。 环境中自行冷却 ， 画出冷却温度随时间变化的步冷曲线。 根据步冷曲线和二组分平衡相图确定组成。 根据步冷曲线和二组分平衡相图确定组成。
二 组 分 金 属 相 图 的 绘 制
在线答疑： 在线答疑： lyl1300@ Zhaln@
1/9
二 组 分 金 属 相 图 的 绘 制
在线答疑： 在线答疑： lyl1300@ Zhaln@
[训练]二组分金属相图的绘制思考题汇总
![[训练]二组分金属相图的绘制思考题汇总](https://img.taocdn.com/s3/m/762c6a91b8d528ea81c758f5f61fb7360b4c2b2c.png)
二组分金属相图的绘制思考题汇总1.有一失去标签的Pb-Sn合金样品，用什么方法可以确定其组成？答：将其熔融、冷却的同时记录温度，作出步冷曲线，根据步冷曲线上拐点或平台的温度，与温度组成图加以对照，可以粗略确定其组成。
2．总质量相同但组成不同的Pb-Sn混合物的步冷曲线，其水平段的长度有什么不同？为什么？答：（1）混合物中含Sn越多，其步冷曲线水平段长度越长，反之，亦然。
（2）因为Pb 和Sn的熔化热分别为23.0和59.4jg-1，熔化热越大放热越多，随时间增长温度降低的越迟缓，故熔化热越大，样品的步冷曲线水平段长度越长。
3．有一失去标签的Pb-Sn合金样品，用什么方法可以确定其组成？4．总质量相同但组成不同的Pb-Sn混合物的步冷曲线，其水平段的长度有什么不同？为什么？（查表： Pb 熔点 327℃，熔化热 23.0jg-1，Sn熔点 232℃，熔化热59.4jg-1）5、何谓热分析法？用热分析法绘制相图时应注意些什么？热分析法是相图绘制工作中的一种常用的实验方法，按一定比例配制均匀的液相体系，让他们缓慢冷却，以体系温度对时间作图，则为步冷曲线。
曲线的转折点表征了某一温度下发生的相变的信息。
6、为什么要控制冷却速度，不能使其迅速冷却？答：使温度变化均匀，接近平衡态，必须缓慢降低温度，一般每分钟降低5度。
7、如何防止样品发生氧化变质？答：温度不可过高，空气不能过多和样品接触。
8、用相律分析在各条步冷曲线上出现平台的原因。
答：因为金属熔融系统冷却时，由于金属凝固放热对体系散热发生一个补偿，因而造成冷却曲线上的斜率发生改变，出现折点。
当温度达到了两种金属的最低共熔点，会出现平台。
9、为什么在不同组成融熔液的步冷曲线上，最低共熔点的水平线段长度不同？答：不同组成，各组成的熔点差值不同，凝固放热对体系散热的补偿时间也不同。
10.样品融熔后为什么要保温一段时间再冷却？答：使混合液充分混融，减小测定误差。
11. 对于不同成分混合物的步冷曲线，其水平段有什么不同？答：纯物质的步冷曲线在其熔点处出现水平段，混合物在共熔温度时出现水平段。
二组分金属相图的绘制(共7张PPT)
利用冷却曲线所得到的一系列组成和所对应的相变温度数据，以横轴表示混合物的组成，纵轴上标出开始出现相变的温度，把这些点连接 起来，就可绘出相图。 测绘金属相图常用的实验方法是热分析法，其原理是将一种金属或合金熔融后，使之均匀冷却，每隔一定时间记录一次温度，表示温度与
3.绘制步冷曲线 时间关系的曲线叫步冷曲线。
续均匀下降得到一光滑的冷却曲线;当体系内发生相变时， 时间关系的曲线叫步冷曲线。
了解纯物质的步冷曲线和混合物的步冷曲线的形状有何不同，其相变点的温度应如何确定。
则因体系产生之相变热与自然冷却时体系放出的热量相 二元简单低共熔体系的冷却曲线具有所示的形状
测绘金属相图常用的实验方法是热分析法，其原理是将一种金属或合金熔融后，使之均匀冷却，每隔一定时间记录一次温度，表示温度与 时间关系的曲线叫步冷曲线。
数据处理
1.查出纯Bi、纯Sn的熔点
2.找出各步冷曲线中拐点和平台对应的温度值。 3. 以温度为纵坐标，以组成为横坐标，绘出Sn— Bi合金相图。
时间关系的曲线叫步冷曲线。 利用冷却曲线所得到的一系列组成和所对应的相变温度数据，以横轴表示混合物的组成，纵轴上标出开始出现相变的温度，把这些点连接
合物各40g，混合均匀，装入样品管，加入少量 起来，就可绘出相图。
利用冷却曲线所得到的一系列组成和所对应的相变温度数据，以横轴表示混合物的组成，纵轴上标出开始出现相变的温度，把这些点连接
测绘金属相图常用的实验方法是热分析法，其原理是将一种金属或合金熔融后，使之均匀冷却，每隔一定时间记录一次温度，表示温度与
当熔融体系在均匀冷却过程中无相变化时，其温度将连 时间关系的曲线叫步冷曲线。
测绘金属相图常用的实验方法是热分析法，其原理是将一种金属或合金熔融后，使之均匀冷却，每隔一定时间记录一次温度，表示温度与
实验六.二组分金属相图
实验六二组分金属相图一、实验目的：1、学会用热分析法测绘镉—铋二元金属相图。
2、了解固液相图的特点，进一步学习和巩固相律等有关知识。
3、掌握热电偶的测温的基本方法。
二、基本原理：热分析法是根据样品在加热或冷却过程中，温度随时间的变化关系来判断被测样品是否发生相变化。
对于简单的低共熔二元系，当均匀冷却时，如无相变化其温度将连续均匀下降，得到一条平滑的曲线；如在冷却过程中发生了相变，由于放出相变热，使热损失有所抵偿，冷却曲线就会出现转折或水平线段，转折点所对应的温度，即为该组成合金的相变温度。
通过测定一系列组成不同的样品温度随时间的变化曲线（步冷曲线），绘制出二组分金属相图。
图1 步冷曲线图2步冷曲线与相图三、实验装置图3 装置图1.调压器2.电子温度计3.热电偶4.细玻璃管5.试管6.试样7.电炉四、仪器及试剂：仪器：金属相图实验装置（EF-07）：温控仪1个、加热炉1个、冷却炉1个、热电偶2只试剂：100%Cd、100%Bi、90%Cd+10%Bi、75%Cd+25%Bi、50%Cd+50%Bi、60%Cd+40%Bi、45%Cd+55%Bi、25%Cd+75%Bi样品管。
为防止金属氧化，样品表面覆盖上石墨粉。
五、实验步骤1、在温度控制仪上先设置好加热炉温度（350℃），冷却炉温度（65℃）；2、将样品放入加热炉内，插入热电偶，打开加热开关，将温度加热到350℃。
3、将装有已经熔化的样品管并更换热电偶（冷），并从加热炉取出放入冷却炉内4、记录单位时间内温度。
每隔0.5分钟记一个数据。
5、将另一个样品管再放入加热炉，重复以上实验。
6、实验完成后，取出样品管，关闭电源，整理实验台。
六、数据处理1、以时间为横坐标，温度为纵坐标做时间-温度曲线，即步冷曲线；2、以二组分金属的组成（%）为横坐标，温度为纵坐标，作金属相图。
找出步冷曲线上的折点和平台所对应的温度和组成，在相图上找出二相点和三相点，连接各点作出二组分金属相图。
物理化学实验讲义
实验一二组分金属相图的绘制一、实验目的1.用热分析法绘制二组分金属相图。
2.掌握数字控温仪和可控升降温电炉的基本原理和使用方法。
二、实验原理将纯Pb或纯Sn以及不同含量的Pb-Sn混合物熔化后，冷却的过程中温度-时间曲线（步冷曲线）斜率发生改变，表明有相变热放出。
根据相律F=C–P+2，压强一定，单组分发生相变时F=1–2+1=0，步冷曲线斜率发生改变处应为平台。
而双组分发生相变析出一种固体时，F=2–2+1=1；步冷曲线斜率发生改变处为转折，两种固体同时析出时，F=2–3+1=0，步冷曲线斜率发生改变处为平台。
因而，从步冷曲线上有无转折或平台就可知道系统在冷却过程中有无相变化。
测定一系列组成不同样品的步冷曲线，在其上面找出发生相变时的温度，就可绘出温度-组成图。
三、实验仪器和试剂1．KWL-09可控升降温电炉---金属固体的熔化与金属熔融液的冷却装置2．SWKY-ⅠA数字控温仪---金属固体的熔化温度控制与显示装置3．含Sn0%、20%、40%、61.9%、80%、100%的Pb-Sn六个样品管。
四、实验步骤（一）数字控温仪操作步骤1、接通电源2、按压“工作/置数”键，使“置数”灯亮。
（二）可控升降温电炉操作步骤1. 将数字控温仪与可控升降温电炉进行连接。
将―冷风量调节‖逆时针旋转到底；―加热量调节‖ 逆时针旋转到底。
将装有金属的样品管放到电炉样品管摆放区。
2. 将样品管插入控温区―7‖，温度传感器Ⅰ插入控温传感器插孔―6‖，温度传感器Ⅱ插入测试区炉膛内。
3. 按数字控温仪使用说明设置控制温度、定时。
4. 当温度显示I达到所设定的温度并稳定10分钟，把温度传感器Ⅱ放入样品管内，再稳定5分钟，待样品管内试剂完全熔化后，用钳子取出样品管连同温度传感器Ⅱ一起放入测试区炉膛内。
5. 采用自然降温法冷却样品，效果比较好。
6. 数字控温仪置于“置数”状态，设置控温仪的时间间隔（20秒）按设置的控温时间间隔记录温度，直到步冷曲线的平台（注意：含Sn20%、40%、80%的样品有拐点和平台各一个）以下20℃~30℃，结束一组实验，得出该配比样品的步冷曲线数据。
二组分合金相图的绘制实验报告
二组分合金相图的绘制一、实验目的：1.通过实验，用热分析法测绘锡-铋二元合金相图。
2.了解热分析法的测量技术与有关测量温度的方法。
二、实验原理：绘制相图常用的基本方法，其原理是根据系统在均匀冷却过程中，温度随时间变化情况来判断系统中是否发生了相变化。
将金属溶解后，使之均匀冷却，每隔一定时间记录一次温度，表示温度与时间关系的曲线称为步冷曲线。
若熔融体系在均匀冷却的过程中无相变，得到的是平滑的冷却线，若在冷却的过程中有相变发生，那么因相变热的释放与散失的热量有所抵偿，步冷曲线将出现转折点或水平线段，转折点所对应的温度即为相变温度。
时间（a）纯物质（b）混合物（c）低共熔混合物图1 典型步冷曲线对于简单的低共熔二元合金体系，具有图1所示的三种形状的步冷曲线。
由这些步冷曲线即可绘出合金相图。
如果用记录仪连续记录体系逐步冷却温度，则记录纸上所得的曲线就是步冷曲线。
用热分析法测绘相图时，被测体系必须时时处于或接近相平衡状态，因此体系的冷却速度必须足够慢才能得到较好的结果。
Sn—Bi合金相图还不属简单低共熔类型，当含Sn 81%以上即出现固熔体。
三、实验仪器和药品：仪器和材料：金属相图实验炉（图2），微电脑温度控制仪，铂电阻，玻璃试管，坩埚，台天平。
药品：纯锡（CR）、纯铋（CR），石墨。
四、实验步骤：1.配制样品用感量为0.1g的托盘天平分别配制含铋量为30%、58%、80%的锡铋混合物各100g，另外称纯铋100g、纯锡100g，分别放入五个样品试管中。
2.通电前准备①首先接好炉体电源线、控制器电源、铂电阻插头、信号线插头、接地线。
图2 金属相图实验炉接线图②将装好药品的样品管插入铂电阻，然后放入炉体。
③设置控制器拨码开关：由于炉丝在断电后热惯性作用，将会使炉温上冲100℃—160℃（冬天低夏天高）。
因此设置拨码开关数值应考虑到这一点。
例如：要求样品升温为350℃，夏天设置值为170℃。
当炉温加热至170℃时加热灯灭，炉丝断电，由于热惯性使温度上冲至350℃后，实验炉自动开始降温。
学会用热分析法测绘SnBi二组分金属相图
实验六 二元组分金属相图
指导教师 魏西莲
实验六 二元组分金属相图
一 实验目的
1. 学会用热分析法测绘Sn—Bi二组分金属相图。 2. 了解纯物质的步冷曲线和混合物的步冷曲线的 形状有何不同，其相变点的温度应如何确定。 3. 了解热电偶测量温度和进行热电偶校正的方 法。掌握自动平衡记录仪的使用方法。
二 基本要求
（1）学会用热分析法测绘Sn-Bi二组分 金属相图。 （2）了解热电偶测量温度和进行热 电偶校正的方法。
三 实验原理
测绘金属相图常用的实验方法是热分析法，原理是将 一种金属或两种金属混合物熔融后，使之均匀冷却，每隔 一定时间记录一次温度，表示温度与时间关系的曲线称步 冷曲线。当熔融体系在均匀冷却过程中无相变时，温度将 连续均匀下降得一平滑的步冷曲线；当体系内发生相变则 因体系产生的相变热与自然冷却时体系放出的热量相抵消， 步冷曲线就会出现转折或水平线段，转折点对应的温度， 为该组成体系的相变温度。利用步冷曲线所得到的一系列 组成和所对应的相变温度数据，以横轴表示混合物的组成， 纵轴上标出开始出现相变的温度，把这些点连起来，就可 绘出相图。二元简单低共熔体系的冷却曲线具有图5-1所 示的形状
3.在测定一样品时，可将另一待测样品放入加热炉内预热， 以便节约时间，体系有两个转折点，必须待第二个转折点 测完后方可停止实验。
4.电炉加热到设定温度后，注意将电炉电压调到零。
七 数据处理
1. 根据记录的时间和温度绘制 步冷曲线图。
2. 找出各步冷曲线中拐点和 平台对应的温度值。
3. 以温度为纵坐标，以物质组成 为横坐标，绘出Sn—Bi金属相图。
可延长dc线与ab线相交，交点e即为转折点。
图6-2 有过冷现象时的步冷曲线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二组分金属相图的绘制
一．实验目的
1．用热分析法(冷却曲线法)测绘Bi —Sn 二组分金属相图。
2．了解固液相图的特点，进一步学习和巩固相律等有关知识。
二．实验原理
表示多相平衡体系组成、温度、压力等变量之间关系的图形称为相图。
较为简单的二组分金属相图主要有三种：一种是液相完全互溶，凝固后，固相也能完全互溶成固熔体的系统，最典型的为Cu —Ni 系统；另一种是液相完全互溶而固相完全不互溶的系统，最典型的是Bi —Cd 系统；还有一种是液相完全互溶，而固相是部分互溶的系统，如本实验研究的Bi —Sn 系统。
在低共熔温度下，Bi 在固相Sn 中最大溶解度为21％(质量百分数)。
图1冷却曲线
图2由冷却曲线绘制相图
热分析法(冷却曲线法)是绘制相图的基本方法之一。
它是利用金属及合金在加热和冷却过程中发生相变时，潜热的释出或吸收及热容的突变，来得到金属或合金中相转变温度的方法。
通常的做法是先将一定已知组成的金属或合金全部熔化，然后让其在一定的环境中自行冷却，画出冷却温度随时间变化的冷却曲线(见图
1)。
当金属混合物加热熔化后再冷却时，开始阶段由于无相变发生，体系的温度随时间变化较大，冷却较快（ab 段）。
若冷却过程中发生放热凝固，产生固相，将减小温度随时间的变化，使体系的冷却速度减慢（bc 段）。
当融熔液继续冷却到某一点时，如c 点，由于此时液相的组成为低共熔物的组成。
在最低共熔混
合物完全凝固以前体系温度保持不变，冷却曲线出现平台，（如图cd 段）。
当融熔液完全凝固形成两种固态金属后，体系温度又继续下降（de 段）。
由此可知，对组成一定的二组分低共熔混合物系统，可以根据它的冷却曲线得出有固体析出的温度和低共熔点温度。
根据一系列组成不同系统的冷却曲线的各转折点，即可画出二组分系统的相图(T - x 或T - w B 图)。
不同组成熔液的冷却曲线对应的相图如图2所示。
图3可控升降温电炉前面板
1.电源开关
2.加热量调节旋钮 3、4.电压表 5.实验坩埚摆放区 6.控温传感器插孔 7.控温区电炉8.测试区电炉 9.冷风量调节
用热分析法绘制相图时，被测系统必须时时处于或接近相平衡状态，因此冷却速率要足够慢才能得到较好的结果。
此外，在冷却过程中，一个新的固相出现以前，常常发生过冷现象，轻微过冷则有利于测
量相变温度；但严重过冷现象，却会使折
点发生起伏，使相变温度的确定产生困
难。
三．仪器与试剂
KWL－09可控升降温电炉（如图3
所示），SWKY-Ⅰ控温仪，试管，纯Sn，
纯Bi。
四．操作步骤
1．配制样品
用感量0.1g的台称分别配制Bi的质
量百分含量为30％、57％、80％的Bi-Sn
混合物各100g；另外称量纯Sn、纯Bi各
100g，分别放入5个试管中。
2．冷却曲线数据测定
(1)将控温仪与可控升降温电炉进行连接。
将“冷风量调节”逆时针旋转到底（最小）；“加热量调节” 逆时针旋转到底。
(2)将装有样品的试管插入控温区电炉，温度传感器Ⅰ插入控温传感器插孔，温度传感器Ⅱ插入测试区电炉炉膛内。
(3)设置控制温度、定时时间。
(4)当温度显示I达到所设定的温度并稳定一段时间，试管内试剂完全熔化后，用钳子取出试管放入测试区电炉炉膛内并把温度传感器Ⅱ放入试管内。
打开电炉电源开关，调节“加热量调节”进行加热直至所需温度。
(5)当测试电炉炉膛温度加热到所需温度后，耐心调节“加热量调节”旋钮和“冷风量调节”旋钮，使之匀速降温。
（降温速率一般为5℃～8℃/min为佳），记录实验数据。
试验做完，即可用钳子从测试区炉膛内取出试管，放入实验试管摆放区进行冷却。
(6)如需做几组试验，当再把控温区电炉内的试管取出放入测试区电炉炉膛内后,立即在控温区电炉内放入另一根试管，如此循环往复，直至多组试验做完。
(7)将控温仪处于置数状态，逆时针调节电炉“加热器调节”到底，表头指示这零，顺时针调节“冷风量调节”到底，进行降温，待温度显示Ⅰ、温度显示Ⅱ显示都接近室温时，关闭电源。
五．数据处理
1．作冷却曲线（T－t图）
找出各冷却曲线中拐点和平台对应的温度值。
2．作铋、锡二元金属相图（(T－x或T－w B图）
根据冷却曲线数据，以温度为纵坐标，组成为横坐标，绘出Bi－Sn合金相图。
3．在作出的相图上，用相律分析低共熔混合物、熔点曲线及各区域内的相数和自由度数。
六．思考题
1．为什么冷却曲线上会出现转折点？纯金属，低共熔金属及合金的转折点各有几个?曲线形状为何不同？
2．对于不同成分的混合物的冷却曲线，其水平段有什么不同?
3．为什么在不同组分熔融液的冷却曲线上最低共熔点的水平线段长度不同？。
