纯棉织物的后整理之二-防皱整理

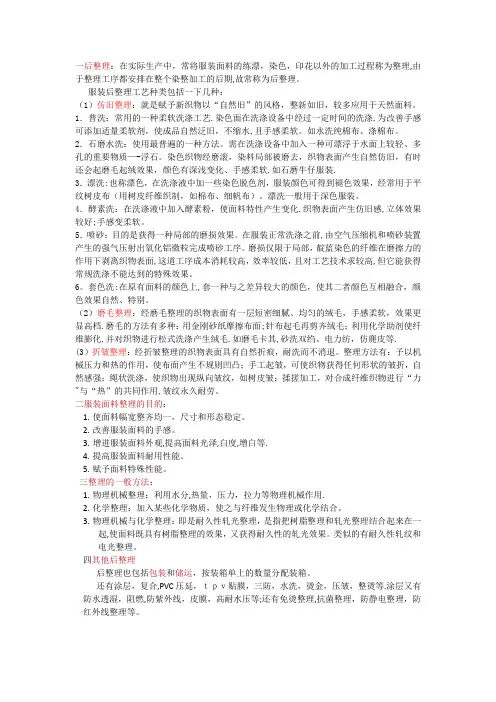

后整理工艺
一后整理：在实际生产中，常将服装面料的练漂，染色，印花以外的加工过程称为整理,由于整理工序都安排在整个染整加工的后期,故常称为后整理。
服装后整理工艺种类包括一下几种：（1）仿旧整理：就是赋予新织物以“自然旧”的风格，整新如旧，较多应用于天然面料。
1．普洗：常用的一种柔软洗涤工艺.染色面在洗涤设备中经过一定时间的洗涤,为改善手感可添加适量柔软剂，使成品自然泛旧，不缩水,且手感柔软。
如水洗纯棉布、涤棉布。
2．石磨水洗：使用最普遍的一种方法。
需在洗涤设备中加入一种可漂浮于水面上较轻、多孔的重要物质—-浮石。
染色织物经磨滚，染料局部被磨去，织物表面产生自然仿旧，有时还会起磨毛起绒效果，颜色有深浅变化、手感柔软.如石磨牛仔服装.3．漂洗:也称漂色，在洗涤液中加一些染色脱色剂，服装颜色可得到褪色效果，经常用于平纹树皮布（用树皮纤维织制，如棉布、细帆布）。
漂洗一般用于深色服装。
4．酵素洗：在洗涤液中加入酵素粉，使面料特性产生变化.织物表面产生仿旧感,立体效果较好;手感变柔软。
5．喷砂：目的是获得一种局部的磨损效果。
在服装正常洗涤之前,由空气压缩机和喷砂装置产生的强气压射出氧化铝微粒完成喷砂工序。
磨损仅限于局部，靛蓝染色的纤维在磨擦力的作用下剥离织物表面,这道工序成本消耗较高，效率较低，且对工艺技术求较高,但它能获得常规洗涤不能达到的特殊效果。
6。
套色洗:在原有面料的颜色上,套一种与之差异较大的颜色，使其二者颜色互相融合，颜色效果自然、特别。
（2）磨毛整理：经磨毛整理的织物表面有一层短密细腻、均匀的绒毛，手感柔软，效果更显高档.磨毛的方法有多种：用金刚砂纸摩擦布面;针布起毛再剪齐绒毛；利用化学助剂使纤维膨化,并对织物进行松式洗涤产生绒毛.如磨毛卡其,砂洗双绉、电力纺，仿麂皮等. (3）折皱整理：经折皱整理的织物表面具有自然折痕，耐洗而不消退。
整理方法有：予以机械压力和热的作用，使布面产生不规则凹凸；手工起皱，可使织物获得任何形状的皱折，自然感强；绳状洗涤，使织物出现纵向皱纹，如树皮皱；揉搓加工，对合成纤维织物进行“力"与“热”的共同作用,皱纹永久耐劳。
纯棉弹力织物布面起皱原因及预防措施
纯棉弹力织物布面起皱原因及预防措施魏慧玲(河南平棉纺织集团有限公司)摘要：分析纯棉弹力织物布面起皱的原因、外观特征及预防措施。
分别从原料、纺纱及织造三个方面，对造成布面起皱的原因进行了分析，指出：在原料选用时要注意氨纶丝的批号，纺纱过程中要注意控制生条不匀率、选择合适的氨纶丝牵伸倍数、加强氨纶丝传动机件的检查和维修、保持纺纱通道光滑、加强挡车工的操作管理；织造过程中要保持开车效率、保证织机的运行状态、加强对挡车工的操作培训等，可有效地预防及消除生产过程中的布面起皱现象。
纯棉弹力类服装面料白面世以来，以其外表美观、大方，穿着休闲舒适的特点，深受广大消费者的欢迎，给生产企业创造了一定的经济效益。
但随着产品的大量投入使用，在后续的工序中,出现了一些棘手问题。
比如布面的起皱不平，就是一个很严重的问题，它不仅影响到坯布的下机质量和入库质量，更严重的是影响到最终的成品质量。
坯布经后工序染整处理后，尤其在做成服装经水洗后出现面料起皱不平，严重影响成品的外观效果。
如果这方面的问题解决不好，将给企业带来严重的经济损失。
为此，我们通过多年的试验、摸索、总结、改进，找出了纯棉弹力织物布面起皱的多种原因，并加以预防和改进，从而取得了一定的效果。
l 布面起皱的形成原因分析弹力织物布面起皱的原因有很多。
生产中发现问题后，首先要仔细观察布面起皱的情况，分析出是原纱原因造成的，还是织造过程中形成的。
一般织造过程中形成布面起皱的原因比较容易分析，通过肉眼观看、查纬密就可作出判断。
而原纱原因造成的布面起皱，一般用肉眼难以作出判断，为此，我们做了系统的试验分析，一步步地检查，找出了纺纱和织造过程中的多种影响因素。
以C29／c 29(77 dtex)472／196.5 170二上一下弹力斜纹织物为例进行专题试验。
1．1 原料原因纬纱中氨纶丝的质量是影响布面起皱的一个重要原因。
如果氨纶丝生产过程中不注意控制，其受到的张力不匀或者回缩不一致，就会引起丝条变形差异，产生粗细不匀，进而造成弹力纱弹力不匀；再者，氨纶丝本身有吸湿放湿性能，如果存放氨纶丝的环境存在温湿度差异，也会产生含水率差异，在同样张力作用下，其伸长也不一样，使加工成的弹力纱产生弹性不匀。
纺织防皱整理
3、浸轧
轧液率： 轧液率越低越好， 一般70 ％～80 ％ 轧液率高的缺点： 能量浪费 烘干时发生泳移，产生表面树脂 手感僵硬 弹性差 强度低 摩擦牢度差
4、预烘
目的：使初缩体均匀渗透到纤维内部 意义：直接影响树脂分布和整理品的质量 原理：浸轧后，浓度外大于内，预烘时，依浓度 梯度，使树脂向内扩散。 控制条件： 轧液率尽量低 预烘温度不宜太高，一般80℃ 最好不用接触式烘干，而用红外和热风烘干
5、焙烘
目的：使初缩体与纤维发生交联反应 条件控制： 温度和时间 催化剂为MgCl2，150℃～160℃，3～5min 高效催化剂，170℃～180℃，30～60s 烘房温度要均匀 张力 尽量采用低张力，以免内能储存，引起尺寸不稳定 良好的密封和通风排气 排出CH2O，H2O，CH3OH
3.耐久压烫整理
特点：抗皱性能提高，同时还起到保持服装形 态和褶裥定形作用； 二羟甲基二羟基亚乙基脲、二羟甲基二羟基亚 丙基脲
4.低、无甲醛整理
织物抗皱性的提高和改善使得其他性能恶化， 尤其是强度； 每提高折皱回复角20º ，其相应强力指标下降 7% ； 发展目标：平衡弹性提高和强力下降的关系 减少织物甲醛释放 如：醚化二羟甲基二羟基亚乙基脲 多元羧酸、环氧类树脂、乙二醛类树脂等
早期出售的树脂整理织物甲醛释放量为3000~5000PPM； 1965年以后，美国只允许释放甲醛量＜2000PPM的产品 进入市场， 1973年降至1000PPM， 1987年再次降至500PPM。 甚至有些工厂提出生产释放甲醛量＜100PPM的超低甲醛 整理剂。
在日常生活环境里，要完全排除甲醛的存在，既不可 能也无必要，自然界中存在，如苹果、西红柿等； 截至1994年，美、英服装业对各类服装的甲醛释放量 限为500PPM。 芬兰规定，儿童内外衣≤30PPM，成人内衣≤75PPM，外 衣≤100PPM，装饰用≤130PPM， 我国参照国外一些法规，规定生产车间内空气中甲醛 含量的极限值，取样8h以上时，必须低于(即3PPM)， 织物上游离甲醛含量的最高允许值也趋下降倾向。
棉织物的防皱整理_倪玉婷
棉织物的防皱整理倪玉婷 马会英(天津工业大学纺织与服装学院,天津 300160)[摘 要] 本文简要回顾了棉织物防皱整理从传统方法到新型纳米技术的发展,并介绍了各种方法的原理及优缺点。
[关键词] 棉织物防皱;纤维素交联;树脂整理;无甲醛整理;纳米技术1 引言防皱整理,也被称为易护理性,耐久压烫整理,耐折皱性,洗可穿性,免烫性等。
也就是说,织物洗涤后只需稍加熨烫或不需熨烫,在穿着过程中具有防皱性能,近几十年防皱棉织物的需求量倍增。
棉是一种富含羟基的纤维素纤维。
其中40%的纤维由紧密排列的长链分子在晶区组成,其余的则由在无定形区松散排列的长链分子组成。
无定形区分子由氢键联结且松散地排列,这有助于纤维的柔韧性。
当纤维受外力作用发生弯曲和扭转时,无定形区的分子可以在纤维中自由移动,大分子的氢键发生形变或断裂导致结构单元的位移,并在新的位置形成新的氢键从而导致折皱产生。
折皱最终可能恢复或形成永久折皱,这要视外力作用时间和大小而定(图1)。
图1 棉纤维维折皱的形成2 树脂整理树脂整理是通过保持棉织物弹性来赋予织物防皱性的方法。
树脂整理过的织物受外力发生扭转,外力去除后分子链回到原来位置(图2)。
图2 折皱恢复机理2.1 脲醛树脂(U F 树脂)脲醛树脂是由尿素和甲醛经缩合反应制成的树脂,简称U F 树脂。
脲醛树脂使纤维间产生交联来赋予织物抗皱性,它可以形成一个抵抗大分子链横向变形的三维聚合物晶格从而增强折皱回复能力。
尿醛树脂不像表面涂层处理,它赋予织物防皱性但不会使它硬挺变脆。
使用低分子量的尿素和甲醛的初缩体使整理剂容易渗透到纤维中。
脲醛树脂的缺点包括:干燥时释放过量的游离甲醛,有刺激性气味,有毒性,整理的织物拉伸强度受损,并且树脂耐洗性及储存稳定性差且有氯损。
活性树脂的发展消除了这些问题,它们与纤维素纤维的羟基发生反应形成交联,增强了棉织物的折皱回复性或耐久压烫性。
2.2 DM DHEU 树脂二羟甲基二羟基乙烯尿树脂(DM DHEU)是随后发展起来的一种N-羟甲基试剂,主要用于传统抗压整理剂的抗皱棉织物。
纯棉织物的后整理之二-防皱整理
2、防皱整理的概念
防皱整理就是利用防皱整理剂来改变纤维及织物的物理和 化学性能，提高织物防缩、防皱性能的加工过程。
由于最初是利用脲醛树脂作为整理剂对纤维素纤维进行防 皱整理的，因此该整理又称为树脂整理，先后出现了脲醛 树脂、三聚氰胺一甲醛树脂、二羟甲基乙烯脲、醚化的三 聚氰胺树脂、醚化脲醛树脂及相应整理工艺。
③耐久压烫（PP或DP）
洗可穿，改善缝线部分或褶裥处的平挺度。 WRA280~300°，DP级4~5，抗张强力损失50~60%。
Permanent Press或Durable Press可统称为“防皱整理 （树脂整理）”
④低、无甲醛整理
织物抗皱性的提高和改善使得其他性能恶化，尤 其是强度；
1、防皱整理中催化剂应具备的条件：
(1)具有优良的促使树脂焙固的作用。 催化剂的用量要少，对纤维无损伤。 (2)具有良好的相容性。 选用的催化剂应与柔软剂、荧光增白剂和硬挺剂等常用添加剂
有良好的相容性。 (3)在工作液中要有良好的稳定性。 催化剂与树脂在室温下不发生化学反应，不会发生树脂过早聚
6.后处理
水洗——皂洗——水洗——烘干 洗去： 游离甲醛 甲醛有毒，有刺激性，其含量越少越好 未反应的树脂 表面树脂 表面树脂会影响织物手感，降低防皱性 副产物 甲胺等副产物有鱼腥味
（二）免烫整理工艺
主要有四种加工方式 (1)干态交联法：增加整理剂的用量。 (2)湿态联法：织物在水溶胀状态下交联，浸轧→打卷 处理15h(20～25℃) 问题：干防皱性↓ 优：湿防皱性好、手感柔软、耐洗性优良。
总之，尽管织物经不同工艺整理后，防皱性在不 同湿度下不一致，但整理品的含湿若与交联时的 含湿(这是什么意思？）相当，防皱性最佳。
（三）耐久压烫整理工艺

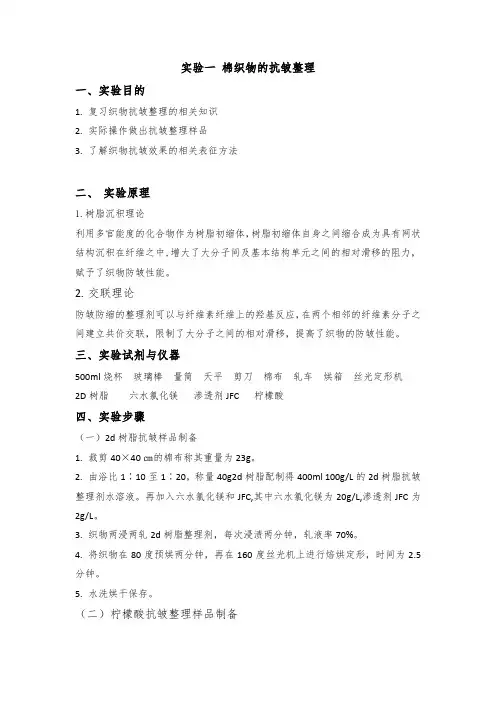

实验一 棉织物的抗皱整理
实验一棉织物的抗皱整理一、实验目的1.复习织物抗皱整理的相关知识2.实际操作做出抗皱整理样品3.了解织物抗皱效果的相关表征方法二、实验原理1.树脂沉积理论利用多官能度的化合物作为树脂初缩体，树脂初缩体自身之间缩合成为具有网状结构沉积在纤维之中,增大了大分子间及基本结构单元之间的相对滑移的阻力，赋予了织物防皱性能。
2.交联理论防皱防缩的整理剂可以与纤维素纤维上的羟基反应，在两个相邻的纤维素分子之间建立共价交联，限制了大分子之间的相对滑移，提高了织物的防皱性能。
三、实验试剂与仪器500ml烧杯玻璃棒量筒天平剪刀棉布轧车烘箱丝光定形机2D树脂六水氯化镁渗透剂JFC 柠檬酸四、实验步骤（一）2d树脂抗皱样品制备1.裁剪40×40㎝的棉布称其重量为23g。
2.由浴比1∶10至1∶20，称量40g2d树脂配制得400ml 100g/L的2d树脂抗皱整理剂水溶液。
再加入六水氯化镁和JFC,其中六水氯化镁为20g/L,渗透剂JFC为2g/L。
3.织物两浸两轧2d树脂整理剂，每次浸渍两分钟，轧液率70%。
4.将织物在80度预烘两分钟，再在160度丝光机上进行焙烘定形，时间为2.5分钟。
5.水洗烘干保存。
（二）柠檬酸抗皱整理样品制备1.裁剪40×40㎝的棉布称其重量为21g。
2. 由浴比1∶10至1∶20，配制2g/L的柠檬酸溶液400ml。
再加入渗透剂JFC 为2g/L2.织物两浸两轧柠檬酸整理剂溶液，每次浸渍两分钟，轧液率70%。
3.将织物在80度预烘两分钟，再在160度丝光机上进行焙烘定形，时间为2.5分钟。
4.水洗烘干保存。
（三）相关实验测定1.折皱回复角测定（1）分别将两种样品棉布制成制定形状。
（2）分别测定2min和5min的折皱回复角并记录数据。
2.撕裂强度测定（1）分别将两种样品棉布制成15×7.5cm样品各四块。
（2）分别测定撕裂强度并记录数据。
五、实验结果与讨论表1折皱回复角表2撕裂强力实验分析：由表1可知2d树脂整理后的棉织物抗皱性能优于柠檬酸的抗皱的棉织物。
防皱整理
6.后处理
水洗——皂洗——水洗——烘干 洗去： 游离甲醛 甲醛有毒，有刺激性，其含量越少越好 未反应的树脂 表面树脂 表面树脂会影响织物手感，降低防皱性 副产物 甲胺等副产物有鱼腥味
免烫整理工艺
主要有四种加工方式 (1)干态交联法：增加整理剂的用量。 (2)湿态联法：织物在水溶胀状态下交联，浸轧→打卷 处理15h(20～25℃) 问题：干防皱性↓ 优：湿防皱性好、手感柔软、耐洗性优良。 （3）潮态交联：织物浸轧后烘至一定含水率(棉织物 为6～12%)→打卷处理24h→水洗 耐磨性好，手感柔软，湿弹性好，但干防皱性仍差。
4.防皱整理原理
沉积理论： 具有多官能团的树脂的初缩体是很小的微粒， 能够扩散到纤维无定形区内，树脂化后即沉积 于纤维中，和纤维分子建立氢键，将纤维分子 互相缠结起来，结果限制了分子链的相对移动 性能，改善了织物的变形。
4.防皱整理原理——共价交联论
防皱整理剂可与纤维素纤维发生反应，在大分子之 间建立共价交联，从而：
3.耐久压烫整理
特点：抗皱性能提高，同时还起到保持服装形 态和褶裥定形作用； 二羟甲基二羟基亚乙基脲、二羟甲基二羟基亚 丙基脲
4.低、无甲醛整理
织物抗皱性的提高和改善使得其他性能恶化， 尤其是强度； 每提高折皱回复角20º ，其相应强力指标下降 7% ； 发展目标：平衡弹性提高和强力下降的关系 减少织物甲醛释放 如：醚化二羟甲基二羟基亚乙基脲 多元羧酸、环氧类树脂、乙二醛类树脂等
H O C
δ－ δ－
H
H O
N
H H
δ＋ δ－
+
2C
H
k1 k2
O C
N CH 2OH N H CH 2OH
防皱整理
4、预烘
目的：使初缩体均匀渗透到纤维内部 意义：直接影响树脂分布和整理品的质量 原理：浸轧后，浓度外大于内，预烘时，依浓度
梯度，使树脂向内扩散。 控制条件： 轧液率尽量低 预烘温度不宜太高，一般80℃ 最好不用接触式烘干，而用红外和热风烘干
5、焙烘
目的：使初缩体与纤维发生交联反应 条件控制： 温度和时间 催化剂为MgCl2，150℃～160℃，3～5min 高效催化剂，170℃～180℃，30～60s 烘房温度要均匀 张力 尽量采用低张力，以免内能储存，引起尺寸不稳定 良好的密封和通风排气 排出CH2O，H2O，CH3OH
1928年，Lee公司提出应用脲-甲醛生产抗皱织
物；
脲+甲醛
热 酸性催化剂
树脂
黏胶织物
三聚氰胺/醛和环亚乙基脲/醛
干弹性好，湿弹性差 穿着时起皱少，洗涤时仍易起皱
棉织物
2.洗可穿整理
20世纪40年代涤沦纤维问世，其优良的弹性、洗可穿 性能受各界人士青睐，从此纤维素纤维整理的发展被 推上了模拟合纤的洗可穿性能的道路，并作为与合纤 争夺市场占有率的重要手段。
第二节 发展历史
一般防缩防皱 免烫（或“洗可穿”） 耐久压烫（简称PP或DP整理） 低、无甲醛整理
历史：
20年代，尿素－甲醛树脂 苯酚－甲醛树脂（有颜色）
30年代，三聚氰胺－甲醛树脂 50年代，环次乙基脲－甲醛（DMEU）
二羟基环次乙基脲－甲醛（2D） 90年代，多元羧酸
1.一般防缩防皱
4.防皱整理原理——共价交联论
防皱整理剂可与纤维素纤维发生反应，在大分子之 间建立共价交联，从而：
封闭了部分羟基，减少了羟基引起的应变硬化 分子间的交联提高了纤维从形变中恢复的能力
纺织品常规整理--后整理
二、轧光、电光及轧纹整理
轧光效果
光泽：强、弱、柔和 柔软性：柔软、滑爽 耐久性：暂时性、永久性（需结合树脂整理）
影响轧光效果的因素
织物的含湿率 辊筒间的压力 轧光时的温度 经过的轧点数 车速
轧光类型
平轧光： 摩擦轧光friction calendering 叠层轧光fold calendering
着色剂
• 改善织物光泽 • 增加织物白度
防腐剂
用于淀粉类浆料，防止其在生产和使用时因微 生物作用而发霉
硬挺整理工艺
工艺流程
暂时性整理
轧浆——预烘——拉幅 （在热风拉幅机上进行）
耐久性整理
轧浆——预烘——高温拉幅（或焙烘） （在高温拉幅机或相似设备上进行）
轧浆方式和设备
浸轧
二辊或三辊轧车
面轧（单面上浆）
织缩越大，织物越短
第三节 防缩防皱整理
棉织物缩水原因
• 在加工过程中，拉力使织物伸长，织缩减少 • 在水中棉纤维溶胀，纱线直径增大，迫使织缩 增大，引起织物收缩 • 干燥时，由于无拉伸外力，使织物保持了收缩 状态
机械防缩方法
原理 松弛织物结构，先使织物的织缩增大，长 度缩短，消除使用时的潜在收缩 设备 （1）超速喂布针铗拉幅机 （2）橡胶带压缩式预缩机 （3）毛毯压缩式预缩整理机
一、纤维素纤维织物的防缩整理 shrinkage preventing finishing
织物的缩水现象
• 长度缩短（纤维素纤维和蛋白质纤维） • 面积缩小（羊毛的毡缩）
织物的缩水率
缩水率=洗涤前后的长度差/原来的长度× 100%
织物的织缩 shrinkage of cloth 纱线长l 织物长L 织缩 = l-L L
防缩整理 (2)
酸催化机理
CH2O + HA(酸)
+CH
OH + A2
2OH
NH + +CH2OH
+NHCH
+NHCH
OH + A2
NCH2OH + HA
碱催化机理
NH + B（碱） N- + BH+
N- + CH2O NCH2O- + BH+
NCH2ONCH2OH + B
1.羟甲基化反应的特点
酰胺的羟甲基化反应，为亲核加成反应。 在酸性介质中，酰胺中的NH基的N原子
环氧类化合物 含硫化合物
乙二醛、戊二醛
二甲基二羟基乙烯脲
水溶性聚氨酯
反应性有机硅 天然高聚物壳聚糖
（三）常用整理剂性能比较
1.交联反应活泼性
按交联剂与纤维素纤维反应的活泼性，其活泼
性顺序为：
二羟甲基脲＞二羟甲基乙烯脲＞二羟甲
基丙烯脲＞二羟甲基三嗪酮＞甲醚化二 羟甲基脲＞二羟甲基二羟基乙烯脲。
（一）防皱整理的催化剂
能加速树脂或交联剂与纤维进行交联反应速 率，降低反应温度并能缩短反应时间的化学药 剂. 一般用量为整理剂用量的1％～10％。 把几个品种的催化剂按一定比例混合使用， 称为协同催化剂。
1.防皱整理催化剂具备的条件
能加速整理剂与纤维的交联反应、自身与整理剂及纤
维不发生反应，而且不影响整理织物的性能。 与整理液中其他的添加剂有良好的相溶性，可以同时 存在于整理液中。 在工作液中要有良好的稳定性，其加入不影响整理工 作液的pH值，室温不起作用，高温时能迅速起催化作 用。 必须价廉、无毒、无腐蚀性、无气味，而且要使整理 后的织物无难闻的气味。
纯棉织物折皱与防皱处理
纯棉织物折皱与防皱处理纯棉织物免烫的机理是在于纯棉织物经过耐久压烫(防皱)整理后﹐大大提高了织物的折皱回复能力﹐即提高了纯棉织物的弹性。
为什幺经过耐久压烫后会提高强物的弹性呢?这要从形成织物折皱的原因说起。
通常把织物在服用过程中产生的折皱可以简单地看作主要是弯曲变形。
实际上﹐受外力作用而折皱的织物中许多纤维都发生了弯曲。
被弯曲纤维的外层分子发生拉伸﹐而内层分子受到压缩﹐当外力去除后﹐则纤维可进行不同程度的回复﹐其中主要作用的是拉伸部分的回复﹐纤维的这种拉伸回复性能与纤维的化学结构和微结构密切相关。
而纤维中大分子或基本结构单位间的相互关系又直接影响到纤维的变形与回复性能。
由于纤维的无定形区与结晶区的结构不一样﹐大分子本身不太伸直﹐相互之间的排列也较乱﹐加之在大分子或基本结构单位间没有氢键存在﹐当纤维被拉伸产生变形时﹐致使大分子或基本结构单位的取向度得到提高﹐从而相互间产生相对的位移﹐此时无定形区的部分氢键被折散﹐并在新的位置上重建。
当外力拆除后﹐由于在无定形区缺少稳定的交键﹐因而这部分变形，除非在湿﹑热的条件下﹐否则是很难复原的﹐这便形成了折皱。
因此﹕要提高纯棉织物折皱回复的能力﹐最为有效的办法就是在纤维无定形区内引入适量的稳定的交链。
纯棉织物在特种整理剂处理后﹐整理剂便以单分子或缩聚物的形式在无定形区的分子键间生成共价交键﹐犹如整理剂单分子伸出了两只强有力的“大手”紧紧抓住无定形区的分子链﹐在纤维分子链间产生牵制和固定的作用﹐使其不得产生相对位移﹐这样就减少了不立即回复的变形﹐从而提高了纤维的变形回复能力﹐这就是纯棉织物免烫整理的原理。
针对纯棉织物产生折皱的原因﹐纯棉织物免烫整理的工艺路线有两种﹕一是前焙烘法﹐即织物平幅浸轧树脂﹐平幅焙烘等全部工序由印染厂来完成﹐这是传统的工艺路线﹐其不足之处是给服装加工带来一定的难度﹐很难给服装赋予某些折襉和服装造型﹐故它仅适用于布匹的整理加工﹔二是采用现在广为流行的后焙烘法﹐根据浸轧树脂的方式不同﹐又可分为坯布浸轧和服装浸渍两种。
棉织物的抗皱功能整理【范本模板】
功能整理论文论文题目：棉织物的防皱整理探讨与研究专业班级：轻化工程10（3）班学号:姓名:指导教师: 习智华摘要纯棉、粘胶及其混纺织物具有很多优良的特性，但它们也存在着弹性差、易变形、易折皱等缺点，故在穿着过程中不能保持平整的外观.为了改善上述不足之处,人们通过对棉织物进行树脂（特殊的高分子预聚体)整理后，提高其从折皱中回复原状的能力，从而提高织物的防缩、防皱性能.首先本文介绍了抗皱整理技术的发展过程，阐述了抗皱整理剂研究与发展的趋势.其次本文探讨了棉织物抗皱性差的原因以及棉织物折皱形成的原因，发现折皱引起的应力可以使棉织物中纤维素链产生相对位移，应力去除后纤维素分子缺少约束力恢复而产生折皱。
具体原因为纤维素分子受较大外力作用后纤维基本结构单元之间发生了相对位移,导致原来的氢键断裂,并在新的位置重新建立起难以回复的新的氢键系统，使纤维或织物的形变得不到恢复而造成的,从而得到棉织物织物的抗皱作用主要是依靠纤维素分子上大量的反应性基团与整理剂交联,限制了结构单元之问的相对位移得到的。
最后本文重点以酰胺—甲醛类的整理剂为例研究了其整理工艺参数。
关键词:棉织物；抗皱性能；相对位移；整理剂；发展趋势目录1. 概述 01.1 防皱整理发展过程 01。
2 防皱整理的发展方向 (1)1。
2。
1 减少纯棉织物经树脂整理后强力损失过大的问题 (1)1。
2.2 解决N－羟甲基酰胺类整理剂存在的氯损及甲醛污染问 (1)1。
2.3 研究适当的催化剂，缩短焙烘时间、提高交联效率 (1)1。
3 防皱整理效果的评定 (1)2。
织物防皱的原理 (2)2.1 织物折皱形成的原理 (2)2.2 织物的防皱原理 (2)2.2.1 防皱原理 (2)2。
2.2 干湿防皱性能 (2)3. 酰胺－甲醛类整理剂的防皱整理 (3)3。
1 整理剂的结构及名称 (3)3.2 防皱整理剂与纤维素的反应 (4)3。
3 防皱整理的工艺 (5)3.3。
1 工艺流程 (5)3.3.2 整理液组成 (5)3.3.3 整理液中各组分的主要作用 (5)3。
纯棉织物的后防皱整理
Wash & Wear, Easy Care, Non-iron, Mini Care
特点：
具有干、湿两方面的防皱性能。
6
h
③耐久压烫（PP或DP）
洗可穿，改善缝线部分或褶裥处的平挺度。 WRA280~300°，DP级4~5，抗张强力损失50~60%。
Permanent Press或Durable Press可统称为 “防皱整理（树脂整理）”
四级：240 。 ~280 。
五级：280 。 未整理棉织物
150°～160°
一般防皱整理
220°～230°
洗可穿整理
250°～280°
耐久压烫整理
280°～300°
10
h
DP等级
主观判断 外观平整度、接缝外观、褶裥外观三个指标 AATCC立体耐久压烫平挺度标样 分为1、2、3、3.5、4、5级
3、浸轧
轧液率： 轧液率越低越好， 一般70 ％～80 ％ 轧液率高的缺点： 能量浪费 烘干时发生泳移，产生表面树脂 手感僵硬 弹性差 强度低 摩擦牢度差
24
h
4、预烘
目的：使初缩体均匀渗透到纤维内部 意义：直接影响树脂分布和整理品的质量 原理：浸轧后，浓度外大于内，预烘时，依浓度梯
剂。此外涤/棉混纺织物藉涤纶纤维部分的热塑性， 也有类似效果。
34
h
36
h
四、常用抗皱整理剂
醚化反应：N－羟甲基酰胺类 酯化反应：多元羧酸，如1,2,3,4-丁烷四羧酸
（BTCA）；1,2,3-丙烷三羧酸（PTCA）；柠檬酸 （CA）；聚马来酸酐； 还有乙二醛、环氧类化合物等
37
h
1. N－羟甲基酰胺类
22
h
棉织物防皱整理
样留做测定织物的断裂强力和折皱
恢复性能，比较不同整理剂和不同
焙烘时间对织物的强力和折皱恢复
性能的影响。
1.实验工艺处方
试样编号
1
2
3
2D树脂/
2
2
2
MgCl2.6H2O/g/L
20
Zn(NO3)2·6H2O/g/L
6
Al2(SO4)3·18H2O/g/L
10
➢
防皱效果可用织物的折皱恢复性来衡量。在织物防皱性即弹性提高
的同时会造成织物强力的下降，因此在选用整理剂和制定工艺是要综合
考虑这两方面因素。
三、主要实验仪器和染化料
➢仪器设备：烧杯，搪瓷盘，玻璃棒，均匀扎 车，热定形机等；
➢染化料：纯棉漂白织物，2D（DMDHEU）树 脂、SDP—1超低甲醛树脂，氯化镁，渗透剂 JFC，柠檬酸、硝酸锌、硫酸铝等。
四、实验操作步骤
➢ （一）不同焙烘温度影响
➢ 1.实验工艺处方
➢ 2.实验步骤
➢
按实验处方用蒸馏水配制整
理液,每个处方准备四块纯棉织物,
将织物在均匀扎车上浸轧整理液
(二浸二轧,第一次浸渍时间为 5min,第二次浸渍时间3min,带液 为70%～80%),在热定形机中 80℃预烘3min或5min，再分别 在120℃、140℃、160℃、
6
Al2(SO4)3·18H2O/g/L
10
渗透剂JFC/g/L
2
2
2
2
总液量/ml
200 200 200 200
四、实验操作步骤
➢ （二）不同催化剂影响
➢ 1.实验工艺处方
➢ 2.实验步骤
➢
按实验处方用蒸馏水配制整理
棉织物抗皱整理的工艺
棉织物抗皱整理的工艺
棉织物抗皱整理的工艺有如下几种：
1. 加工前整理：包括预缩处理、预缩松弛处理、整理和定型处理等。
预缩处理主要是将棉织物进行预缩，避免在后续的使用中出现过大的缩水现象；预缩松弛处理是在预缩处理后松弛织物，使其恢复原状；整理处理是通过加工手段使织物表面平整，达到一定的光滑度和洁净度；定型处理是在整理处理后使用热力或化学方法使织物恢复平整。
2. 湿热整理：通过在高温高湿的条件下对织物进行加工，使纤维排列有序，减少褶皱和皱纹。
常见的湿热整理工艺包括蓬松整理、湿热定型、湿热平整等。
3. 抗皱整理剂处理：使用抗皱整理剂对棉织物进行处理，使纤维间的键合增强，提高织物的抗皱性能。
抗皱整理剂可以通过浸涂、喷涂或浸渍等方式施加在织物上，然后经过干燥和固化处理。
4. 机械整理：通过机械加工手段对棉织物进行整理，例如熨烫、平摊、挤裥等。
机械整理可以改变织物的表面形态，减少皱褶，并提高织物的平整度和光滑度。
以上是常见的棉织物抗皱整理工艺，根据具体的需要和织物特性，可以选择适合的整理工艺来提高棉织物的抗皱性能。
纯棉织物染整工艺流程与纯棉织物折皱与防皱处理
纯棉织物染整工艺流程与纯棉织物折皱与防皱处理纯棉织物染整工艺流程-纯棉织物染整工艺流程纯棉织物染整工艺流程的选择，主要是根据织物的品种、规格、成品要求等，可分为练漂、染色、印花、整理等。
1.练漂天然纤维都含有杂质，在纺织加工过程中又加入了各浆料、油剂和沾染的污物等，这些杂质的存在，既妨碍染整加工的顺利进行，也影响织物的服用性能。
练漂的目的是应用化学和物理机械作用，除去织物上的杂质，使织物洁白、柔软，具有良好的渗透性能，以满足服用要求，并为染色、印花、整理提供合格的半制品。
纯棉织物练漂加工的主要过程有：原布准备、烧毛、退浆、煮练、漂白、丝光。
1)原布准备：原布准备包括原布检验、翻布(分批、分箱、打印)和缝头。
原布检验的目的是检查坯布质量，发现问题能及时加以解决。
检验内容包括物理指标和外观疵点两项。
前者包括原布的长度、幅度、重量、经纬纱线密度和密度、强力等，后者如纺疵、织疵、各种班渍及破损等。
通常抽查总量的10%左右。
原布检验后，必须将原布分批、分箱，并在布头上打印，标明品种、加工工艺、批号、箱号、发布日期和翻布人代号，以便于管理。
为了确保连续成批的加工，必须将原布加以缝接。
2)烧毛：烧毛的目的在于烧去布面上的绒毛，使布面光洁美观，并防止在染色、印花时因绒毛存在而产生染色不匀及印花疵玻织物烧毛是将织物平幅快速通过高温火焰，或擦过赤热的金属表面，这时布面上存在的绒毛很快升温，并发生燃烧，而布身比较紧密，升温较慢，在未升到着火点时，即已离开了火焰或赤热的金属表面，从而达到烧去绒毛，又不操作织物的目的。
3)退浆：纺织厂为了顺利的织布，往往对经纱上浆以提高强力和耐磨性。
坯布上的浆料即影响织物的吸水性能，还影响染整产品的质量，且会增加染化药品的消耗，故在煮练前应先去除浆料，这个过程叫退浆。
棉织物上的浆料可采用碱退浆、酶退浆、酸退浆和氧化剂退浆等方法，将其从织物上退除。
碱退浆使浆料膨化，与纤维粘着力下降，经水洗从织物上退除。
织物抗皱整理方法
织物抗皱整理方法嘿，咱今儿就来说说这织物抗皱整理方法。
你想想啊，咱平常穿的衣服，要是皱皱巴巴的，那多难看呀！就好像一个人没精打采的，一点精气神都没有。
这织物为啥会皱呢？就跟人累了会弯腰驼背一样，它也有“累”的时候呀。
平常的摩擦啦、挤压啦，都会让它变得皱皱的。
那咱就得想办法让它重新精神起来呀！一种常见的方法就是化学整理。
这就好比给织物吃了颗“大力丸”，让它变得更有劲儿，不容易皱。
通过一些化学药剂，在织物的纤维上形成一层保护膜，增加纤维之间的交联，这样织物就不容易变形啦。
你说神奇不神奇？还有物理整理呢！就好像给织物做了一套“健身操”。
可以通过拉伸呀、熨烫呀这些手段，让织物的纤维排列得更整齐，更有秩序。
就像咱们排队一样，整整齐齐的，自然就不容易皱啦。
哎呀，你说要是没有这些抗皱整理方法，那咱们的衣服可咋办呀？每天都穿着皱巴巴的衣服出门，那多尴尬呀！所以说呀，这些方法可真是太重要啦！咱再说说这化学整理，虽然效果不错，可也得注意使用的药剂呀。
要是用错了，或者用得太多了，那可不得了，说不定会对织物造成损害呢！就像人吃药一样，得对症下药，还不能过量。
物理整理呢，虽然相对安全，但也得掌握好火候呀。
熨烫的时候温度太高或者太低都不行，得恰到好处。
这就跟炒菜一样，火候掌握好了，菜才好吃。
你想想看，要是咱的床单、窗帘这些织物都皱皱的，那家里看起来得多不整洁呀！所以呀，学会这些抗皱整理方法，不仅能让咱自己穿得好看，还能让家里变得更漂亮呢！而且哦，现在的技术越来越发达啦，新的抗皱整理方法也不断涌现呢！说不定以后呀，咱的织物都能自己抗皱啦，哈哈！那可就太好啦。
总之呢，这织物抗皱整理方法可真是咱们生活中不能少的呀！咱得重视起来，让咱们的织物都能漂漂亮亮的，咱自己也能开开心心的呀！你说是不是这个理儿呀？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（三）耐久压烫整理工艺
两种工艺 (1)延迟焙烘法： 浸轧—烘干—成衣缝制—压烫、焙烘—成品 由于织物在烘干后至压烫、焙烘间隔长，要求整理剂 不会过早地与纤维反应(即敏化织物在贮藏期间性能稳 定)用于免烫整理。 (2)预焙烘： 浸轧整理液→预烘→成衣缝制→压烫→成品， 此法只适用于羊毛织物，且在折裥处需喷洒特殊药剂。 此外涤/棉混纺织物藉涤纶纤维部分的热塑性，也有 类似效果。
由于醚化改性后的反应速率大大降低，能获得耐水解的树脂整理 剂和整理品。 另一方面，对于反应性很低的树脂整理剂，可以采用高效催化剂 来获得必要的反应速率。
3.多元羧酸
用多元羧酸对织物进行防皱整理，从根本上避 免了甲醛对环境和人体造成的各种危害，因此 受到人们的重视。 多元羧酸作为防皱整理剂的开发和研究，也推 动了纤维素纤维防皱理论—酯化交联的深入发展， 以及相关的催化剂体系和催化机理的发展。
2、防皱整理的概念
防皱整理就是利用防皱整理剂来改变纤维及织物的物理和 化学性能，提高织物防缩、防皱性能的加工过程。
由于最初是利用脲醛树脂作为整理剂对纤维素纤维进行防 皱整理的，因此该整理又称为树脂整理，先后出现了脲醛 树脂、三聚氰胺一甲醛树脂、二羟甲基乙烯脲、醚化的三
聚氰胺树脂、醚化脲醛树脂及相应整理工艺。
③耐久压烫（PP或DP） 洗可穿，改善缝线部分或褶裥处的平挺度。 WRA280~300°，DP级4~5，抗张强力损失50~60%。 Permanent Press或Durable Press可统称为“防皱整理 （树脂整理）”
④低、无甲醛整理 织物抗皱性的提高和改善使得其他性能恶化，尤 其是强度； 每提高折皱回复角20º ，其相应强力指标下降7% ； 发展目标：平衡弹性提高和强力下降的关系 减少织物甲醛释放 如：醚化二羟甲基二羟基亚乙基脲 多元羧酸、环氧类树脂、乙二醛类树脂等
6.后处理
水洗——皂洗——水洗——烘干 洗去： 游离甲醛 甲醛有毒，有刺激性，其含量越少越好 未反应的树脂 表面树脂 表面树脂会影响织物手感，降低防皱性 副产物 甲胺等副产物有鱼腥味
（二）免烫整理工艺
主要有四种加工方式 (1)干态交联法：增加整理剂的用量。 (2)湿态联法：织物在水溶胀状态下交联，浸轧→打卷 处理15h(20～25℃) 问题：干防皱性↓ 优：湿防皱性好、手感柔软、耐洗性优良。 （3）潮态交联：织物浸轧后烘至一定含水率(棉织物 为6～12%)→打卷处理24h→水洗 耐磨性好，手感柔软，湿弹性好，但干防皱性仍差。
DP等级
主观判断 外观平整度、接缝外观、褶裥外观三个指标 AATCC立体耐久压烫平挺度标样 分为1、2、3、3.5、4、5级
4、织物产生折皱的原因
折皱的形成可以简单地看成是由于外力使纤维弯
曲变形、放松后未能完全复原所造成。
纤维晶区的变化 纤维无定型区的变化
拉伸
压缩
纤维素大分子结构
四、常用抗皱整理剂
醚化反应：N－羟甲基酰胺类 酯化反应：多元羧酸，如1,2,3,4-丁烷四羧酸 （BTCA）；1,2,3-丙烷三羧酸（PTCA）；柠檬酸 （CA）；聚马来酸酐； 还有乙二醛、环氧类化合物等
1. N－羟甲基酰胺类
（1）脲素甲醛树脂（UF） （2）三聚氰胺甲醛树脂（TMM） （3）二羟甲基环次乙基脲（DMEU） （4）二羟甲基二羟基环次乙基脲 （DMDHEU或2D） （5）二羟甲基氨基甲酸乙酯 （6）二羟甲基三嗪酮
离子、原子团，所有阳离子都是
路易斯酸
路易斯碱：能供给电子对的原子、分子、离 子、原子团，所有阴离子都是路 易斯碱
00197.swf
（1）纤维晶区变化
在纤维的晶区，纤维素大分子间存在强的氢键作
用和分子间引力，当受到外力作用时，能够阻滞 纤维素分子链之间的相对运动，因而只能发生较 小程度形变。
可以认为纤维的晶区是防皱的。
（2）无定型区变化
在纤维的无定形区内，大分子链间排列较松，大分子或基 本结构单元间存在的氢键数较少，在外力作用发生变形时， 大分子间的部分氢键被拆散，并能在新的位置上重新形成 新的氢键。当外力去除后，由于新形成氢键的阻碍作用， 使纤维素大分子不能立即回复到原来状态。如果新形成的 氢键具有相当的稳定性，则发生永久形变，使织物产生折 皱。 认为折皱主要发生在纤维的无定形区。
（3）织物产生折皱的原因
由于纤维素分子上有很多极性羟基，在纤维受到拉伸时， 纤维素大分子或基本结构单元发生相对移动后，能在新的 位置上形成新的氢键。
OH OH
OH
OH
OH OH
氢键的拆散和重建
织物的折皱通常出现在纤维的无定形区，并且折皱主 要是由于纤维中的分子间力较弱，新的氢键易于形成 造成的。 为了提高纤维素纤维的防皱性能，普遍采用在纤维素 大分子或基本结构单元之间建立适当的交联，这样不 仅强化了纤维大分子之间的作用力，而且交联也封闭 了部分羟基，减少了新氢键的形成，有利于折皱的回 复，提高了织物的防皱性能。
三、抗皱整理工艺
（一）、树脂整理工艺
1、工艺流程 浸轧树脂工作液→预烘（拉幅烘干）→焙烘→后处理 2、工作液组成：
树脂初缩体 抗皱整理剂 催化剂（常用MgCl2） 加快整理剂与纤维的反应 润湿剂（常用JFC） 帮助渗透 柔软剂 改善手感和耐曲磨性,提高撕破强力 热塑性树脂 改善耐平磨性
3、浸轧
轧液率： 轧液率越低越好， 一般70 ％～80 ％ 轧液率高的缺点： 能量浪费 烘干时发生泳移，产生表面树脂 手感僵硬 弹性差 强度低 摩擦牢度差
二、防皱原理
防皱的基本措施是在纤维素的大分子或基本结构单元之间 建立适当的交联，减少纤维大分子或基本结构单元之间的 相对位移，限制新的氢键的形成．从而达到防皱的目的。
但就纤维之间所形成交联的性质问题．有以下两种不同观
点；树脂沉积理论和交联理论。
沉积理论
共价交联理论
1.沉积理论
整理剂初缩体在纤维内自身缩合成网状结构的整
理剂微粒，沉积在纤维素纤维的无定形区并和纤 维素大分子链之间形成氢键和范德华引力，把纤 维素大分子链相互网状缠结起来，靠机械阻力限 制了大分子链的相对滑移，提高了织物的防皱性 能。
2.共价交联理论
防皱整理剂和相邻的两个纤维素分子 链上的羟基反应，生成共价键，从而 把相邻的大分子链互相连接起来，减 少了两个大分子链间的相对滑移，同
其他纤维的弹性分析
羊毛—— 弹性好 二硫交键使分子间不易相对滑移，受力后变形，内 能增加，放松后，回复力大 肽链柔性大，卷曲 伸直，变形大，回复大 锦纶—— 弹性很好 大量的－(CH2)n— 存在，柔性大，弹性好。 涤纶—— 弹性较好 大分子有苯环结构，刚性较大，模量高，受力后不 易产生移动 可通过—CH2 CH2— 的内旋转回复
N－羟甲基
O C NCH2OH
O C HOH 2CHN NHCH 2OH CH2 CH2
HOH 2CN
CH CH OH OH
DMEU
DMDHEU或2D
优点
可以使整理后的纯棉织物达到耐久压烫的水平
焙烘温度低，一般150~160℃焙烘即可.
缺点
整理后织物的强力有显著的下降 在应用加工过程中，会释放出大量的甲醛，影响操 作人员的健康 整理后的织物在存放和穿着过程中，还会释放甲醛， 刺激人类肌肤和呼吸道粘膜，并且还可能诱发皮肤
折皱回复角 crease recovery angle
测量方法：
在规定条件下，受力折叠的试样卸除负荷，经一定时间后，
两个对折面形成的角度。
评定指标： 折皱回复性大小通过测定整理织物经向加纬向的折皱回复角的 大小来衡量。回复角越大，弹性越好 。 折皱回复角（折皱回复角）WRA、CRA 国际标准： 一级：180。 二级：200 。 三级：210 。 ~240 。 四级：240 。 ~280 。 五级：280 。 未整理棉织物 150°～160° 一般防皱整理 220°～230° 洗可穿整理 250°～280° 耐久压烫整理 280°～300°
(4)温和焙烘法： 浸轧工作液→低温烘燥(纤维充分溶胀、部分溶胀， 及干瘪状态的变化中逐步完成交联反应) (5)两次焙烘法：织物经干、湿态两次交联处理， 从而获得较好干，湿防皱性。 总之，尽管织物经不同工艺整理后，防皱性在不 同湿度下不一致，但整理品的含湿若与交联时的 含湿(这是什么意思？）相当，防皱性最佳。
五、催化剂
防皱整理催化剂：凡是能加速树脂或交联剂与纤
维进行交联反应，降低反应温度，缩短反应时间 的化学药剂，都可以成为防皱整理催化剂。
催化剂的作用：加速树脂与纤维反应，降低反应
温度和缩短反应时间。
1、防皱整理中催化剂应具备的条件：
(1)具有优良的促使树脂焙固的作用。 催化剂的用量要少，对纤维无损伤。 (2)具有良好的相容性。 选用的催化剂应与柔软剂、荧光增白剂和硬挺剂等常用添加剂
整理发展的四个个阶段
①防缩防皱 仅明显改善干防皱性。WRA（干）220~230°，表面平 整度（DP级）2~3，抗张强力损失15~30%。 特点： 只赋予整理品干防缩防皱性能，洗涤后仍要进行熨烫。
②洗可穿（免烫） 提高干、湿防皱性，赋予其免烫性能。WRA250~260°， DP级3~4，抗张强力损失30~40%。 Wash & Wear, Easy Care, Non-iron, Mini Care 特点： 具有干、湿两方面的防皱性能。
单元2 防皱整理（免烫整理） Wrinkle Resistant Finish
